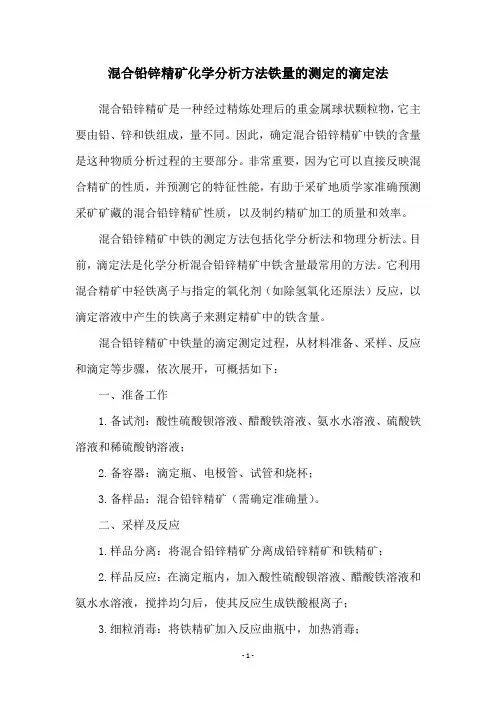

混合铅锌精矿化学分析方法铁量的测定的滴定法

EDTA法联合测定铅锌摘要：本文研究了混酸溶样，硫酸沉淀铅，过滤分离共存元素，使用氨水沉淀铁等杂质，分别在ph值为5—6时，用edta法滴定铅、锌含量，该方法简捷、方便、低耗，适于批量测定，快速分析，指导生产。

关键词：铅锌混合矿铅锌 na2edta滴定法一、任务来源青岛黄金铅锌开发有限公司是利用氰化尾渣提取铅锌混合精矿的工业企业，随着生产的深入，矿石中金属矿物的含量发生变化，其中矿物中的含碳高明显增加，造成化验时采用混酸溶解样品不彻底，部分杂质离子沉淀不完全，化验误差较大，原来的化验方法已不适应生产的需要，积极创新探索化验新方法，有效提高化验准确率，降低化验误差势在必行。

二、技术原理试料用盐酸、硝酸、硫酸溶解，在硫酸介质中形成硫酸铅沉淀，过滤，与共存元素分离，硫酸铅在醋酸缓冲液中调至ph值5.5±0.1时溶解，以二甲酚橙为指示剂，用na2edta标准液滴定铅溶液，滴定至溶液由紫红色变为亮黄色即为终点，根据消耗na2edta标准液的体积计算铅的含量。

滤液中铜、镉、铝、锰、铁、钛等元素干扰测定，其滤液中的锰杂质可以在氧化剂存在下与铁、铝、钛的氢氧化物共沉淀除去，残留少量的铁、铝可在滴定前加氟化物和抗坏血酸掩蔽，大量铜以硫脲掩蔽，以二甲酚橙为指示剂，用edta标准溶液滴定，根据消耗na2edta标准液的体积，计算锌的含量。

三、实验研究称取试样0.1000-0.5000g于250ml烧杯中，以水湿润，加盐酸10ml，低温加热5—10min，使体积剩5ml左右，加入硝硫混酸10ml，继续加热溶解（如试样中仍有黑色残渣，应使用硝硫混酸处理至没有黑色残渣为止），并蒸发至冒尽三氧化硫白烟，近干时取下。

冷却后加入硫酸（1+1）1ml，以水吹洗杯壁至总体积约30—40ml，盖上表皿煮沸3—5min，使可溶性盐类溶解，取下于冷水中静置30—40min。

用慢速定量滤纸过滤，用2%硫酸洗涤烧杯和沉淀各5—6次。

国家标准（20173507-T-610）锌精矿化学分析方法第22部分：锌、铜、铅、铁、铝、钙、镁和硫含量的测定波长色散X射线荧光光谱法编制说明（送审稿）中华人民共和国鲅鱼圈海关2019年7月15日锌精矿化学分析方法第22部分：锌、铜、铅、铁、铝、钙、镁和硫含量的测定波长色散X射线荧光光谱法编制说明一、工作简况1、试验方法概况和立项目的1.1 标准制定的必要性锌精矿为战略资源性物资，关系国计民生。

现有锌精矿化学分析方法标准中，主次元素含量多采用湿法处理样品、单元素测定法，这些方法耗时费力，成本高，所用试剂对环境污染大，建立快速、绿色环保的分析方法势在必行。

波长色散X射线荧光光谱法具有快速、多元素同时测定、试剂用量少、环境污染小等优点，有必要制定波长色散X射线荧光光谱法分析锌精矿的方法标准。

1.2 标准适用范围本部分适用于锌精矿中锌、铜、铅、铁、铝、钙、镁和硫含量的测定。

测定范围见表1。

表 1 锌精矿中各成分的测定范围1.3 标准制定的可行性国内化学分析工作者已将X射线荧光光谱分析技术应用于锌精矿分析，但尚未制定方法标准。

为起草该标准，起草单位为此做了前期准备工作，具备制定方法标准能力。

1.4 拟要解决的主要问题1.4.1国内外标准情况波长色散X射线荧光光谱法在矿物分析方面已建立多个标准分析方法。

国家标准有GB/T3884.21-2018 《铜精矿化学分析方法第21部分：铜、硫、铅、锌、铁、铝、钙、镁、锰量的测定波长色散X射线荧光光谱法》、GBT 6730.62-2005 《铁矿石钙、硅、镁、钛、磷、锰、铝和钡含量的测定波长色散X射线荧光光谱法》、GB/T 21114-2007 《耐火材料 X 射线荧光光谱化学分析熔铸玻璃片法》、GB/T 24519-2009 《锰矿石镁、铝、硅、磷、硫、钾、钙、钛、锰、铁、镍、铜、锌、钡和铅含量的测定波长色散X射线荧光光谱法》；国内相关行业标准有SN/T 0832-1999《进出口铁矿石中铁、硅、钙、锰、铝、钛、镁和磷的测定波长色散X射线荧光光谱法》、SN/T 2763.1-2011 《红土镍矿中多种成分的测定 X 射线荧光光谱法》、SN/T 4365-2015《铜精矿中铜、铅、铬、砷、银、锑、铋、镍、铁、铝元素含量的测定波长色散X射线荧光光谱法》、SN/T 3604-2013《锌精矿中铜、镁、硅、锌、铝、铁含量的测定X射线荧光光谱法》、SN/T 0481.10-2011 《出口矾土检验方法第10部分：二氧化硅、三氧化二铁、三氧化二铝、氧化钙、氧化镁、氧化钾、五氧化二磷和二氧化钛的测定X射线荧光光谱法》、SN/T 1118-2002《铬矿中铬、硅、铁、铝、镁、钙的测定波长色散X射线荧光光谱法》、SN/T 2638.1-2010《进出口锰矿石中锰、铁、硅、铝、钙、镁、钛、钾和磷的测定波长色散X射线荧光光谱法》、YS/T 820.23-2012 《红土镍矿化学分析方法第23部分: 钴、铁、镍、磷、氧化铝、氧化钙、氧化铬、氧化镁、氧化锰、二氧化硅和二氧化钛量的测定波长色散X射线荧光光谱法》、YS/T 575.23-2009《铝土矿石化学分析方法.第23部分:X射线荧光光谱法测定元素含量》、YS/T 703-2014 《石灰石化学分析方法元素含量的测定X射线荧光光谱法》、YS/T 1047.6-2015《铜磁铁矿化学分析方法第6部分:铜、全铁、二氧化硅、三氧化铝、氧化钙、氧化镁、二氧化钛、氧化锰和磷量的测定波长色散X射线荧光光谱法》；国际标准有ISO 9516-1:2003 《 Iron ores -- Determination of various elements by X-ray fluorescence spectrometry -- Part 1: Comprehensive procedure》、ISO 12677:2011 《Chemical analysis of refractory products by Xray fluorescence(XRD)—Fused cast bead method》。

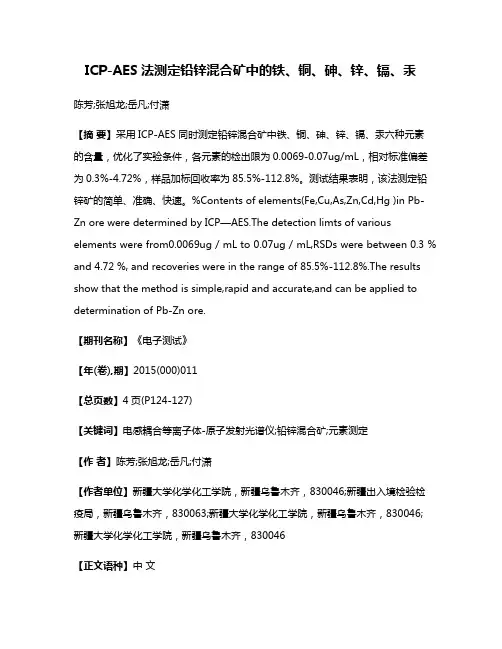

ICP-AES法测定铅锌混合矿中的铁、铜、砷、锌、镉、汞陈芳;张旭龙;岳凡;付潇【摘要】采用ICP-AES同时测定铅锌混合矿中铁、铜、砷、锌、镉、汞六种元素的含量，优化了实验条件，各元素的检出限为0.0069-0.07ug/mL，相对标准偏差为0.3%-4.72%，样品加标回收率为85.5%-112.8%。

测试结果表明，该法测定铅锌矿的简单、准确、快速。

%Contents of elements(Fe,Cu,As,Zn,Cd,Hg )in Pb-Zn ore were determined by ICP—AES.The detection limts of various elements were from0.0069ug / mL to 0.07ug / mL,RSDs were between 0.3 % and 4.72 %, and recoveries were in the range of 85.5%-112.8%.The results show that the method is simple,rapid and accurate,and can be applied to determination of Pb-Zn ore.【期刊名称】《电子测试》【年(卷),期】2015(000)011【总页数】4页(P124-127)【关键词】电感耦合等离子体-原子发射光谱仪;铅锌混合矿;元素测定【作者】陈芳;张旭龙;岳凡;付潇【作者单位】新疆大学化学化工学院，新疆乌鲁木齐，830046;新疆出入境检验检疫局，新疆乌鲁木齐，830063;新疆大学化学化工学院，新疆乌鲁木齐，830046;新疆大学化学化工学院，新疆乌鲁木齐，830046【正文语种】中文铅锌矿是富含金属元素铅和锌的矿产，用途广泛，是国民经济持续增长的重要物质基础，因此，有效利用开发混合铅锌矿物中有价值金属这一资源具有重要意义和经济效益。

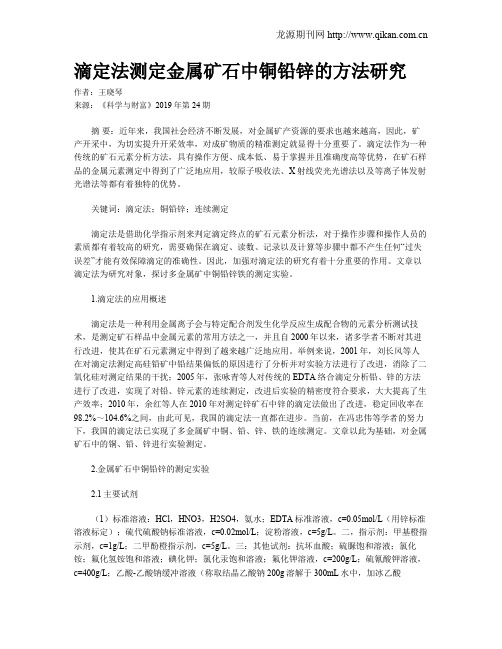

滴定法测定金属矿石中铜铅锌的方法研究作者：王晓琴来源：《科学与财富》2019年第24期摘要：近年来，我国社会经济不断发展，对金属矿产资源的要求也越来越高，因此，矿产开采中，为切实提升开采效率，对成矿物质的精准测定就显得十分重要了。

滴定法作为一种传统的矿石元素分析方法，具有操作方便、成本低、易于掌握并且准确度高等优势，在矿石样品的金属元素测定中得到了广泛地应用，较原子吸收法、X射线荧光光谱法以及等离子体发射光谱法等都有着独特的优势。

关键词：滴定法；铜铅锌；连续测定滴定法是借助化学指示剂来判定滴定终点的矿石元素分析法，对于操作步骤和操作人员的素质都有着较高的研究，需要确保在滴定、读数、记录以及计算等步骤中都不产生任何“过失误差”才能有效保障滴定的准确性。

因此，加强对滴定法的研究有着十分重要的作用。

文章以滴定法为研究对象，探讨多金属矿中铜铅锌铁的测定实验。

1.滴定法的应用概述滴定法是一种利用金属离子会与特定配合剂发生化学反应生成配合物的元素分析测试技术，是测定矿石样品中金属元素的常用方法之一，并且自2000年以来，诸多学者不断对其进行改进，使其在矿石元素测定中得到了越来越广泛地应用。

举例来说，2001年，刘长风等人在对滴定法测定高硅铅矿中铅结果偏低的原因进行了分析并对实验方法进行了改进，消除了二氧化硅对测定结果的干扰；2005年，张咏青等人对传统的EDTA络合滴定分析铅、锌的方法进行了改进，实现了对铅、锌元素的连续测定，改进后实验的精密度符合要求，大大提高了生产效率；2010年，余红等人在2010年对测定锌矿石中锌的滴定法做出了改进，稳定回收率在98.2%～104.6%之间，由此可见，我国的滴定法一直都在进步。

当前，在冯忠伟等学者的努力下，我国的滴定法已实现了多金属矿中铜、铅、锌、铁的连续测定。

文章以此为基础，对金属矿石中的铜、铅、锌进行实验测定。

2.金属矿石中铜铅锌的测定实验2.1主要试剂（1）标准溶液：HCl，HNO3，H2SO4，氨水；EDTA标准溶液，c=0.05mol/L（用锌标准溶液标定）；硫代硫酸钠标准溶液，c=0.02mol/L；淀粉溶液，c=5g/L。

滴定法连续测定铅锌矿中铅锌铜摘要：随着国家经济的不断发展，各行各业对有色金属的需求量也不断增加。

有色金属矿石的质量直接影响着企业的经济效益，因此，矿石中各种金属含量的分析显得尤为重要。

铅锌矿是重要的有色金属矿物，它的主要组成成分是铅、锌、铜。

铅、锌和铜在不同的矿石中含量不等，有的含量高达50%以上，有的含量低至1%以下。

用滴定法连续测定铅锌矿中的铅、锌和铜，能更好地保证测定结果的准确性和可靠性，也便于进行综合分析。

关键词：铅锌矿；铅、锌、铜；测定方法；滴定法；连续测定引言：铅锌矿中铅、锌和铜的分析测定方法主要有重量法、容量法（包括滴定重量法、容量法）和滴定法。

重量法是根据化学方程式计算出铅、锌、铜的含量，重量法测定相对误差大，不能满足大批量样品检测的要求；容量法操作复杂，不适合于实验室长期连续分析；滴定法是将铅锌矿中的铅、铜分离出来，并通过一定的化学方程式计算出其含量。

滴定法操作简单，反应快，重现性好，能满足分析质量控制和管理的需要。

一、方法原理铅锌矿中的铅、锌和铜在氧化反应中发生分解，生成氧化铅、氧化锌、氧化铜等。

这些氧化物和铅、锌、铜都有络合物的存在，在分析前可先用硫酸溶解，除去部分有色物质。

铅、锌、铜含量越高，络合物越多，分析时先用硫酸将溶液中的铅锌络合生成氧化铅，然后用硫酸溶液溶解氧化铜和氧化铜，将沉淀过滤后，溶液中含有铅的成分除去。

通过分析试样中所含的铅，根据不同的化学方程式计算出各种金属的含量。

如：用硫酸溶解样品时，在水浴锅上加热后，溶液中生成较多的氧化铅和铜离子。

通过比较不同量的硫酸溶液和硫酸沉淀中含有的铅、锌、铜含量，即可计算出矿石中含铅量。

此外还可以通过氧化铅滴定锌（或铜）的终点速度来计算：先以硫酸溶解样品后加入硫酸溶液，然后滴定终点时滴定速度为10 mL/min。

滴定终点时如果出现了沉淀生成，就说明所用硫酸量不足。

二、仪器与试剂仪器：电热套（温度：20±1）℃；电热板（温度：90±1）℃；三用石英比色皿。

铅、锌联合的测定1、EDTA滴定法试样用硝酸、氯酸钾溶液。

使锰呈二氧化锰析出，然后加硫酸铵、氟化钾、乙醇和氨水沉淀分离铁、铝、铅等元素。

在PH 为5—6的乙酸—乙酸钠缓冲溶液中，以二钾酚橙作指试剂，用EDTA标准滴定溶液滴定锌。

其反应式如下：HY2- + Zn2+ ＝ZNY2+ + 2H+2铜、镍、钴、镉对测定有干扰，但铜可在滴定前加入硫代硫酸钠掩蔽。

适用于铜铅锌石中1％以上锌的测定。

试剂配制乙酸乙酸钠缓冲溶液，PH5.5-6称取200g结晶乙酸钠用水溶解后，加入10ml冰乙酸，用水稀释至1L摇匀。

锌标准溶液：称取1.0000g金属锌（99.99％）于250ml烧杯中，加20ml盐酸（1+1），加热溶解后移入1000ml容量瓶中，以水定容，此溶液含锌1mg/ml。

EDTA标准溶液（C(EDTA)≈0.009mol/L），称取3.5g乙二胺四乙酸二钠于250ml烧杯中，加水100ml加热溶解，冷却后移入1000ml容量瓶中，以水定容。

标定：移取20.00ml锌标准溶液于250ml烧杯中，加1滴1g/L甲基橙指示剂，用氨水（1+1）中和，使溶液由红色变为橙黄色，以少量水冲洗烧杯壁，加20ml乙酸—乙酸钠缓冲溶液，1滴5g/L二甲酚橙指示剂，用EDTA 标准滴定溶液滴定至溶液由酒红色至亮黄色，即为终点，标定时须做空白试验。

按以下计算EDTA 标准溶液，对锌的滴定系数：Fzn = 01V V VPzn -⨯式中Fzn — 滴定系数，与1.00ml EDTA 标准滴定溶液相当的锌的质量，g/ml;Pzn — 锌标准溶液的质量浓度，g/ml ；V — 移取标注溶液的体积，ml;V1 — 滴定锌消耗EDTA 标准滴定溶液的体积ml;V0 — 滴定空白溶液消耗EDTA 标准滴定溶液的体积ml. 分析步骤：移取0.2000～0.5000g 试样于300ml 烧杯中，加15～20ml 硝酸，低温加热5～6min ，稍冷加1～2g 氯酸钾，继续加热蒸发至溶液体积为5～6ml,取下，加水使溶液体积保持在100ml 左右，加入10ml300g/L 硫酸铵溶液，加热煮沸，用氨水中和并过量15ml ，加10ml200g/L 氟化钾溶液，加热煮沸约1min ，取下加5ml 氨水10ml 乙醇，趁热用脱脂棉纸浆过滤与250ml 锥形瓶中，并用水冲洗三次烧杯。

FCLYSKYYQJK0006 铅精矿 铅、锌、铁含量的测定 EDTA 滴定法F-CL-YS-KYY-QJK-0006铅精矿—铅、锌、铁含量的测定—EDTA 滴定法1 范围本方法适用于铅精矿中35％～80％的铅、1％～10％的锌、铁含量的测定。

2 原理试样用硝酸、高氯酸、硫酸分解。

使铅成硫酸铅淀沉，过滤，使其与其元素分离，然后将硫酸铅转化为乙酸铅，在pH5.5～6.0的乙酸-乙酸钠缓冲溶液中，以二甲酚橙为指示剂，用EDTA 标准滴定溶液滴定。

由所消耗的EDTA 标准滴定溶液的体积，计算铅的含量。

滤液中加入氨水使铁（Ⅲ）生成氢氧化铁沉淀，过滤、洗涤后，用盐酸溶解沉淀，在pH1.5～2.0介质中，以磺基水杨酸为指示剂，用EDTA 标准滴定溶液滴定。

由所消耗的EDTA 标准滴定溶液的体积，计算铁的含量。

将经氨水分离铁的滤液浓缩处理后，在pH5.5～6.0的乙酸-乙酸钠缓冲溶液中，以二甲酚橙为指示剂，用EDTA 标准滴定溶液滴定。

由所消耗的EDTA 标准滴定溶液的体积，计算锌的含量。

3 试剂3.1 过硫酸铵3.2 抗坏血酸3.3 氯化铵3.4 盐酸，ρ约1.19g/mL3.5 硝酸，ρ约1.42g/mL3.6 硫酸，ρ约1.84g/mL3.7 盐酸，1+13.8 盐酸，0.1mol/L3.9 硫酸，1+493.10 高氯酸，ρ约1.68g/mL3.11 氨水，ρ约0.90g/mL3.12 氨水，1+13.13 乙醇3.14 乙酸-乙酸铵缓冲溶液，称取298g 乙酸铵溶于水中,加入6.9mL 冰乙酸，用水稀释至1000mL3.15 氯化铵溶液，2g/L3.16 过硫酸铵溶液，200g/L3.17 磺基水杨酸溶液，100g/L3.18 氟化钾溶液，200g/L3.19 硫代硫酸钠溶液，100g/L3.20二甲酚橙溶液，1g/L3.21 甲基橙溶液，0.5g/L3.22 EDTA 标准滴定溶液，0.02mol/L3.22.1配制称取8gEDTA 于300mL 烧杯中，加入200mL 水加热溶解，冷至室温，移入1000mL 容量瓶中，以水稀释至刻度，混匀。

EDTA滴定法连续测定铅精矿中铅和锌
杨理勤;冯亮
【期刊名称】《中国无机分析化学》
【年(卷),期】2013(3)2
【摘要】建立了EDTA滴定法连续测定铅精矿中铅和锌的方法.试样用盐酸、硝酸、硫酸和氯酸钾分解.铅通过硫酸铅沉淀与其他干扰元素分离,沉淀溶解于乙酸-乙酸钠溶液中.在滤液中加入氨水、氟化钾使铁等干扰元素沉淀并与锌溶液分离.用二甲酚
橙作指示剂,EDTA分别滴定溶液中的铅和锌.研究中测定了能力验证NILPT(2010)-0211铅精矿样品10-1和10-2中铅和锌,结果满意.
【总页数】3页(P22-24)
【作者】杨理勤;冯亮
【作者单位】武警黄金地质研究所,河北廊坊065000;武警黄金地质研究所,河北廊
坊065000
【正文语种】中文
【中图分类】O655.2
【相关文献】
1.用络合淀滴定法连续测定氧化锌中的锌铅含量 [J], 魏永平
2.酸溶解-EDTA滴定法测定铅精矿中铅的测定方法改进 [J], 张润虎;李理;宁门翠
3.石墨炉消解-EDTA滴定法测定铅矿石及铅精矿中的铅 [J], 武玉艳;李国伟;阮雄杰;邱敏敏;张为民;苏彩珠
4.多金属采选矿厂周边土壤中锌、锡、铅、锰连续测定的方法探究 [J], 周照
5.铅精矿中铜、锌、银原子吸收法连续测定 [J], 华明
因版权原因，仅展示原文概要，查看原文内容请购买。

行业标准《铅锑精矿化学分析方法第1部分：铅量的测定 EDTA滴定法》送审稿编制说明一、任务来源及要求根据全国有色金属标准化技术委员会“有色标委【2013】39号”文件精神，《铅锑精矿化学分析方法第1部分：铅量的测定 EDTA滴定法》行业标准制订计划（计划号：2013-0350-YS），由广西壮族自治区冶金产品质量监督检验站牵头，广西华锡集团股份有限公司负责起草，北京矿冶研究总院、广西壮族自治区分析测试研究中心、中国检验认证集团广西有限公司、桂林理工大学参加起草。

本项目为《铅锑精矿》行业标准（YS/T 882-2013）起草制订配套的分析方法。

计划完成时间2014年。

二、编制过程（包括编制原则、工作分工、征求意见单位、各阶段工作过程等）1、本标准的编制原则本项目为《铅锑精矿》行业标准（YS/T 882-2013）起草制订配套的分析方法。

本标准的制定主要遵循以下原则：1.1符合性：本标准的制定工作按GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》和GB/T 20001.4-2001《标准编写规则第4部分：化学分析方法》的规定编写。

1.2合理性：本标准力求反映国内生产、贸易、商检等企事业的技术水平，便于生产，宜于应用，经济上合理。

1.3先进性：本标准填补国内铅锑精矿检测标准的空白，满足铅锑精矿的生产及贸易行业的检测要求。

2、工作过程2.1立项批准3013年6月8日，国家工业和信息化部下发《工业和信息化部办公厅关于印发2013年第二批行业标准制修订计划的通知》（工信厅科【2013】102号），3013年11月1日，全国有色金属标准化技术委员会下发“关于召开《铜及铜合金板带材安全生产规范》等40项有色金属标准工作会议的通知”（有色标委【2013】39号），项目计划号：2013-0350-YS。

2.2任务落实1）根据全国有色金属标准化技术委员会“有色标委【2013】39号”文件精神，于2013年11月26日～11月29日在江苏省无锡市召开有色标准工作会议会议，会议代表就铅锑精矿化学分析方法行业标准（项目计划号：2013-0350-YS～2013-0356-YS）起草有关问题进行热烈的讨论，全国有色金属标准化技术委员会进一步明确各责任单位（人）的具体工作安排。

EDTA络合滴定法连续测定铁矿石中铝铅锌赵树宝【摘要】试样经盐酸、硝酸溶解后,加硫酸加热至冒浓白烟,在稀硫酸介质中,使铅生成硫酸铅沉淀,沉淀用乙酸-乙酸钠缓冲溶液溶解后,以二甲酚橙为指示剂,用EDTA 络合滴定法测定铅,然后向滤液中加入过量氢氧化钠溶液,在pH＞12强碱介质中,使滤液中的铁、锰、镍等离子生成沉淀,而铝、锌则以偏铝酸盐和偏锌酸盐存在于溶液中,从而使铝、锌与铁、锰、镍等离子分离.分取滤液两份,分别将溶液调至微酸性后加入pH5.5～6.0乙酸-乙酸钠缓冲溶液,在一份溶液中加入相应的掩蔽剂,以二甲酚橙为指示剂,用EDTA络合滴定法测定锌；在另一份溶液中加入过量EDTA标准溶液,使之与溶液中的铝、锌等金属离子络合,以二甲酚橙为指示剂,用氯化锌标准溶液滴定过量的EDTA标准溶液,然后用氟化钾破坏EDTA-Al络合物,再用氯化锌标准溶液回滴释放出来的EDTA,从而间接测定铝.用本方法对铁矿石标准样品中的铝、铅、锌进行测定,测定结果的相对标准偏差在1.2％～2.5％之间,且测定值与认定值相符.%After the sample was dissolved in hydrochloric acid and nitric acid, the solution was heated with sulfric acid added until thick white smoke appeared. In diluted sulfuric acid medium, lead was converted to lead sulfate precipitate. After the precipitate was dissolved in Hac-NaAc buffer solution, the content of lead was determined by EDTA complexometric titration using xylenol orange as indicator. Then, excessive sodium hydroxide solution was added into filtrate,so that the iron, manganese and nickel ions were converted to precipitate in strong alkaline medium (pH>12), while aluminum and zinc existed in solution in the form of aluminate and zincate, realizing the separation of aluminum and zinc fromiron, manganese and nickel ions. Two portions of filtrate were sampled. The solution was adjusted to slightly acid, and Hac-NaAc buffer solution at pH5. 5-6. 0 was added. In one portion of solution, the corresponding masking reagent was added, and zinc was determined by complexometric titration using xylenol orange as indicator. In the other portion of solution, excessive EDTA standard solution was added to complex aluminum and zinc, and the excessive EDTA standard solution was titrated with zinc chloride standard solution using xylenol orange as indicator. Then, the EDTA-A1 complex was destroyed with potassium fluoride, and the released EDTA was back titrated with zinc chloride standard solution,so that the content of aluminum could be indirectly determined. The proposed method was applied to the determination of aluminum, lead and zinc in certified reference materials of iron ore. The relative standard deviations of determination results were in the range of 1. 2 %-2. 5 %. The found results were consistent with the certified values.【期刊名称】《冶金分析》【年(卷),期】2011(031)011【总页数】4页(P66-69)【关键词】强碱分离;EDTA络合滴定法;铁矿石;铝;铅;锌;连续测定【作者】赵树宝【作者单位】安徽省庐江龙桥矿业有限公司,安徽庐江231551【正文语种】中文【中图分类】O655.25铁矿石是钢铁工业的重要原料，为了控制炼铁过程和提高产品质量，需要对铁矿石中各元素进行分析。
