Sheji yu Fenxi♦设计#分析］基于STC15F2K60S2单片机的电子密码锁设计马花萍（河南省平顶山市财经学校，河南平顶山467000）摘要：电子密码锁具有安全性高、保密性好等优点。
现利用YL-236单片机控制装置安装与调试实训平台，在STC15F2K60S2单片机的基础上设计一种电子密码锁系统，由单片机控制矩阵键盘模块实现密码输入功能，数码管显示模块显示密码锁相关信息，继电器模块控制开锁。
关键词:单片机；电子密码锁;报警装置1系统方案设计本次设计的电子密码锁采用STC15F2K60S2单片机为核控制器，利用实训台上键盘输入模块4X4键盘输入，除”键时，所有的数码管无显示。
0〜9中的一个数字键时,数码管右一显示的数字，次一个数字键时，上次的数字一，在数码管右2显示，右一显示的数字，，实现如手机拨号时的效果［1］，如图1、图2所示。
指令模块。
主机模块上采用STC15F2K60S2单片机片，使用双RS232串口°电源模块使用直流5V和12V电源供电，显示模块使用数码管8°中WR单片机的P36CS1P2.6,CS2P2.7，数单片机主机模块P0。
使用电耦合继电器1只，继电器控制KA1P2.4,继电器的' COM，NO器，°模块用4X4键盘。
ROW0-COL3 机模块的P1口阻3所示密码锁°+5V+12V □□□□GND1+5VMCU05继电器+12V|GND|+5VGND|主机模块图3密码锁硬件接线图DO CS1CS2WRP0P2.6P2.7P3.6图1电子密码锁按键设置图2显示输入密码示意图输6数字，输入的数字键。
扌键时，输入的密码与设的密码°密码，控制继电器开锁，，时器密码，继电器无°无密码与，数码管密码123456°2硬件电路设计设计，采用YL-236实训台上的5个模块电，为机模块、电模块、显示模块、继电器模块、3软件设计在本次的设计中，用单片机C系统的，在，结的，这样就会思楚、层次分明，4所示。

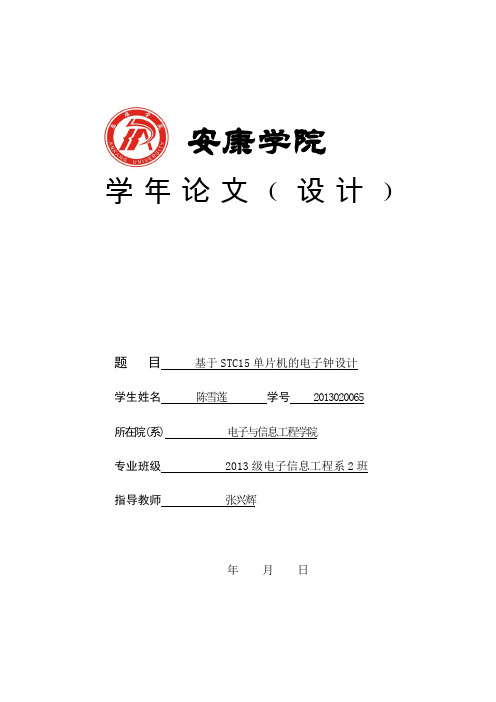

安康学院学年论文﹙设计﹚题目基于STC15单片机的电子钟设计学生姓名陈雪莲学号2013020065所在院(系)电子与信息工程学院专业班级 2013级电子信息工程系2班指导教师张兴辉年月日安康学院学年论文（设计）基于STC15单片机的电子钟设计（作者：陈雪莲）（安康学院电子与信息工程学院电子信息工程专业2013级，陕西安康725000）指导教师：张兴辉【摘要】本设计是基于STC单片机的电子时钟技术，由STC15C5A16S2芯片和LCD1602液晶显示屏，辅以必要的的电路，构成一个单片机可调整时钟。
电子钟可采用数字电路实现，也可以采用单片机来完成。
LCD显示“年”，“月”，“日”“星期”“时”，“分”“秒”，用S6，S8，S11，S10键进行调整时间，S6表示设置，S8表示加，S11表示键，S10表示确定。
现在是自动化高度发达的时代，特别是电子类产品都是靠内部的控制电路来实现对产品的控制，达到自动运行的目的，这就需要我们这里要做的设计中的电器元件及电路的支持。
在这次设计中主要是用STC15FK61S2来进行定时，也结合着其他辅助电路实施控制。
【关键词】可调整时钟STC15F2K61S2 LCD1602Design of electronic clock based on STC15 single chipmicrocomputerAuthor: ChenXue lian（Grade 2013,Class 1,Major Electronic information engineering，Electronic & Information Engineering Dept.，Ankang University，Ankang 725000，Shaanxi）Directed by：ZhangXinghuiAbstract：The design is based on the STC single-chip electronic clock technology, by theSTC15C5A16S2 chip and LCD1602 LCD display, supplemented by the necessary circuit, constitute a single chip can adjust the clock. Electronic clock can be used to achieve digital circuits, can also be used to complete the mcu. LCD show "year", "month", "day" "week", "minute", "second", with S6, S8, S11, S10 key to adjust the time, S6 said, S8,, S11, S10, said the key to determine. Now is the era of highly developed automation, especially electronic products are by the internal control circuit to achieve control of products, achieve the purpose of automatic operation, which requires us to do the design of electronic components and circuit support. In this design is mainly used STC15FK61S2 to carry out timing, but also combined with other auxiliary circuit implementation control.Key words：Adjustable clock STC15F2K61S2 LCD16020 引言随着微电子技术的不断发展，微处理器芯片的集成程度越来越高，单片机已可以在一块芯片上同时集成CPU、存储器、定时器/计数器、并行和串行接口、看门狗、前置放大器、A/D转换器、D/A 转换器等多种电路，这就很容易将计算机技术与测量控制技术结合，组成智能化测量控制系统。
第8章STC15F2K60S2单片机的定时/计数器例题例8.1用T1方式0实现定时，在P1.0引脚输出周期为10mS的方波。
解：根据题意，采用T1方式1进行定时，因此，（TMOD）=00H。
因为方波周期是10mS，因此T1的定时时间应为5mS，每5mS时间到就对P1.0取反，就可实现在P1.0引脚输出周期为10mS的方波。
系统采用12M晶振，分频系数为12，即定时脉钟周期为1μS，则T1的初值为：X = M -计数值= 65536 - 5000 = = 60536 =EC78H即：TH1 = ECH，TL1 = 78H。
（1）查询方式实现：ORG 0000HMOV TMOD，#00H ；设T1为方式1定时模式MOV TH1，#0ECH ；置5mS定时的初值MOV TL1，#78HSETB TR1 ；启动T1Check_TF1：JBC TF1，Timer1_Overflow ；查询计数溢出SJMP Check_TF1 ；未到5mS继续计数Timer1_Overflow：CPL P1.0 ；对P1.0取反输出SJMP Check_TF1 ；未到1s继续循环END（2）中断方式实现：ORG 0000HLJMP MAIN ；上电复位后，转MAINORG 001BHLJMP Timer1_ISR ；T1中断响应后，转Timer1_ISRORG 0100HMAIN：MOV TMOD，#00H ；设T1为方式1定时模式MOV TH1，#0ECH ；置5mS定时的初值MOV TL1，#78HSETB ET1154SETB EA ；开放中断SETB TR1 ；启动T1SJMP $ ；原地踏步，模拟主程序Timer1_ISR：CPL P1.0 ；对P1.0取反输出RETI ；中断返回，回到主程序执行SJMP $END155例8.2 用定时／计数器扩展外部中断。
解：当实际应用系统中有两个以上的外部中断源，而片内定时／计数器未使用时，可利用定时／计数器来扩展外部中断源。

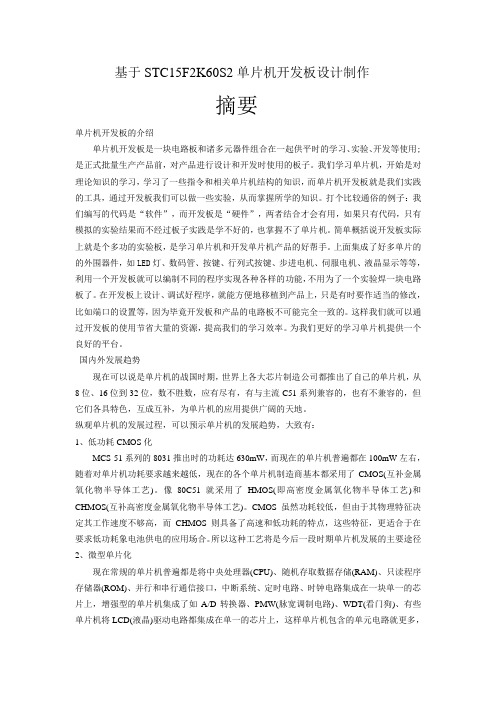

基于STC15F2K60S2单片机开发板设计制作摘要单片机开发板的介绍单片机开发板是一块电路板和诸多元器件组合在一起供平时的学习、实验、开发等使用;是正式批量生产产品前，对产品进行设计和开发时使用的板子。
我们学习单片机，开始是对理论知识的学习，学习了一些指令和相关单片机结构的知识，而单片机开发板就是我们实践的工具，通过开发板我们可以做一些实验，从而掌握所学的知识。
打个比较通俗的例子：我们编写的代码是“软件”，而开发板是“硬件”，两者结合才会有用，如果只有代码，只有模拟的实验结果而不经过板子实践是学不好的，也掌握不了单片机。
简单概括说开发板实际上就是个多功的实验板，是学习单片机和开发单片机产品的好帮手。
上面集成了好多单片的的外围器件，如LED灯、数码管、按键、行列式按键、步进电机、伺服电机、液晶显示等等，利用一个开发板就可以编制不同的程序实现各种各样的功能，不用为了一个实验焊一块电路板了。
在开发板上设计、调试好程序，就能方便地移植到产品上，只是有时要作适当的修改，比如端口的设置等，因为毕竟开发板和产品的电路板不可能完全一致的。
这样我们就可以通过开发板的使用节省大量的资源，提高我们的学习效率。
为我们更好的学习单片机提供一个良好的平台。
国内外发展趋势现在可以说是单片机的战国时期，世界上各大芯片制造公司都推出了自己的单片机，从8位、16位到32位，数不胜数，应有尽有，有与主流C51系列兼容的，也有不兼容的，但它们各具特色，互成互补，为单片机的应用提供广阔的天地。
纵观单片机的发展过程，可以预示单片机的发展趋势，大致有：1、低功耗CMOS化MCS-51系列的8031推出时的功耗达630mW，而现在的单片机普遍都在100mW左右，随着对单片机功耗要求越来越低，现在的各个单片机制造商基本都采用了CMOS(互补金属氧化物半导体工艺)。
像80C51就采用了HMOS(即高密度金属氧化物半导体工艺)和CHMOS(互补高密度金属氧化物半导体工艺)。

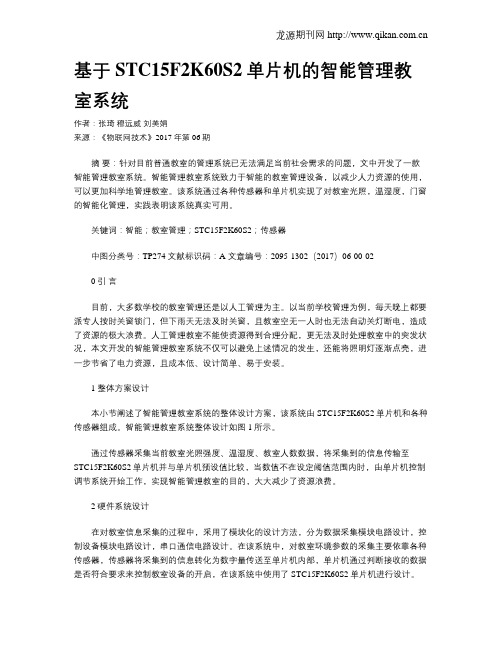

基于STC15F2K60S2单片机的智能管理教室系统作者：张琦穆远威刘美娟来源：《物联网技术》2017年第06期摘要：针对目前普通教室的管理系统已无法满足当前社会需求的问题，文中开发了一款智能管理教室系统。
智能管理教室系统致力于智能的教室管理设备，以减少人力资源的使用，可以更加科学地管理教室。
该系统通过各种传感器和单片机实现了对教室光照，温湿度，门窗的智能化管理，实践表明该系统真实可用。
关键词：智能；教室管理；STC15F2K60S2；传感器中图分类号：TP274 文献标识码：A 文章编号：2095-1302（2017）06-00-020 引言目前，大多数学校的教室管理还是以人工管理为主。
以当前学校管理为例，每天晚上都要派专人按时关窗锁门，但下雨天无法及时关窗，且教室空无一人时也无法自动关灯断电，造成了资源的极大浪费。
人工管理教室不能使资源得到合理分配，更无法及时处理教室中的突发状况，本文开发的智能管理教室系统不仅可以避免上述情况的发生，还能将照明灯逐渐点亮，进一步节省了电力资源，且成本低、设计简单、易于安装。
1 整体方案设计本小节阐述了智能管理教室系统的整体设计方案，该系统由STC15F2K60S2单片机和各种传感器组成。
智能管理教室系统整体设计如图1所示。
通过传感器采集当前教室光照强度、温湿度、教室人数数据，将采集到的信息传输至STC15F2K60S2单片机并与单片机预设值比较，当数值不在设定阈值范围内时，由单片机控制调节系统开始工作，实现智能管理教室的目的，大大减少了资源浪费。
2 硬件系统设计在对教室信息采集的过程中，采用了模块化的设计方法，分为数据采集模块电路设计，控制设备模块电路设计，串口通信电路设计。
在该系统中，对教室环境参数的采集主要依靠各种传感器，传感器将采集到的信息转化为数字量传送至单片机内部，单片机通过判断接收的数据是否符合要求来控制教室设备的开启，在该系统中使用了 STC15F2K60S2单片机进行设计。
TECHNOLOGY 技术应用摘要：目前家庭装修中使用的开关大多数为传统开关，这种开关结构简单，但受制于其工作原理无法实现远程化和智能化的管理。
该设计阐述了一种STC15F2K60S2单片机在智能家居设计中的应用方案。
搭配ESP8266无线局域网芯片和STC15系列单片机自带的模数转换功能，通过无线局域网实现远程控制用电器电源的开关以及过载保护的功能。
智能开关与上位机之间采用无线通信，可将开关布置于房间的任意位置，无需额外的通信与供电线路。
关键词：单片机；智能开关；无线局域网一、前言智能家居是以住宅为平台，利用综合布线技术，网络通信技术与自动控制技术相结合发展的一种新兴技术产物[1]。
而智能开关是智能家居的一种体现形式。
早期的智能开关只能通过其预设的程序执行操作，无法对设备进行远程控制且体现智能家居的智能化。
之后出现的智能家居解决方案是将设备通过双绞线与网络实现连接，由于有线连接存在着传输距离短以及布线困难的问题，其在智能家居的设计中已被逐渐淘汰。
随着无线技术的发展，其远距离，低功耗，低成本的优势逐渐体现。
故现代智能家居多采用无线连接技术。
Wi-Fi是一种允许电子设备连接到一个无线局域网的技术，通常使用2.4GHz射频频段进行数据传输。
使用2.4GHz频段具有成本低，通用性强，发射电路结构简单等优势，故被智能家居的设计所广泛采用。
二、STC15系列单片机与ESP8266芯片概述STC15系列单片机是宏晶科技生产的一系列兼容8051内核的低成本，低功耗，高速单片微型计算机。
在STC15系列单片机中，STC15F2K60S2的应用较为广泛。
其内置60K 的大容量Flash储存器和2K的RAM。
与传统8051内核单片机不同，STC15F2K60S2自带两个全双工的UART串口，并且在片内内置了一个8通道的10bit模数转换器，可以省去外接的A/D转换芯片，空余出数据总线供单片机I/O接口使用。
除此之外其还内置了三个16位的定时器，高精度的晶体振荡器，1K的EEPROM供用户使用（通过IAP技术读写内部Flash储存器实现），内置的EEPROM可供掉电保存数据使用。
(10)授权公告号(45)授权公告日 (21)申请号 201520669426.6(22)申请日 2015.08.31B42F 3/00(2006.01)B42B 5/02(2006.01)(73)专利权人广西科技大学鹿山学院地址545616 广西壮族自治区柳州市鱼峰区新柳大道99号(72)发明人杨灵敏 李盛福 覃有实 杨梅生罗进军 叶龙 陈小冰 曹启琴(74)专利代理机构柳州市荣久专利商标事务所(普通合伙) 45113代理人周小芹(54)实用新型名称试卷自动组配装订装置(57)摘要一种试卷自动组配装订装置，涉及一种装订装置，包括试卷抽取机构、试卷运送机构、试卷装订机构、控制系统、两块相对平行放置的开槽挡板、试卷组配接收盒、试卷装订接收盒；试卷组配接收盒位于两块开槽挡板之间，试卷抽取机构位于两块开槽挡板外侧，试卷装订接收盒横向设置在两块开槽挡板的后端，试卷装订机构试卷设置在装订接收盒的后侧；试卷组配接收盒、试卷装订接收盒与试卷运送机构滚动配合；控制系统分别与试卷抽取机构、试卷运送机构、试卷装订机构连接。
本实用新型能够完成不同试卷组配、装订、存储全自动化过程，其装订效率高，装订一致性好，使用方便，具有实用性强、结构简单、成本低的特点，易于推广使用。
(51)Int.Cl.(ESM)同样的发明创造已同日申请发明专利(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书5页 附图10页CN 204936567 U 2016.01.06C N 204936567U1.一种试卷自动组配装订装置，包括试卷抽取机构（3）、试卷运送机构（4）、试卷装订机构（5）、控制系统（8），其特征在于：该装置还包括两块相对平行放置的开槽挡板（2）、试卷组配接收盒（1）、试卷装订接收盒（6）；两块开槽挡板（2）之间沿纵向设置有所述的试卷组配接收盒（1）；两块开槽挡板（2）外侧分别设置有所述的试卷抽取机构（3），两块开槽挡板（2）的后端是横向设置的所述的试卷装订接收盒（6），试卷装订接收盒（6）的后侧设置有所述的试卷装订机构（5）；所述的试卷组配接收盒（1）、试卷装订接收盒（6）底部是所述的试卷运送机构（4），该试卷组配接收盒（1）、试卷装订接收盒（6）分别与试卷运送机构（4）滚动配合；所述的控制系统（8）分别与试卷抽取机构（3）、试卷组配接收盒（1）、试卷装订接收盒（6）、试卷装订机构（5）连接。
多功能手动试卷装订机的设计与开发本次设计产品多功能手动装订机是根据学校实际情况将手动扎眼和穿线的费时费力的状况进行改变，原本的装订方式是人工用锥子进行扎眼，然后穿线，过程繁琐，不易操作，多功能手动装订机将穿孔和穿线同时进行，避免了先扎眼后穿会错开的现象，达到整齐的目的，节省手动穿眼的费力现象，进行快速装订，对考试试卷等厚摞纸张进行快速装订，将试卷快速封存。
标签：试卷装订机；手动；设计Abstract：The multifunctional manual binding machine of this design product is based on the actual situation of the school to change the time-consuming and laborious condition of manual eye piercing and thread wearing. The original binding method is to make eye piercing with manual cone and then thread，and the process is tedious and not easy to operate. The multifunction manual binding machine carries on the perforation and the thread at the same time，avoids the phenomenon that the piercing will stagger after piercing first，achieves the neat goal，saves the manual piercing the eye laborious phenomenon，carries on the fast binding. Fast binding of test papers and other thick piles of paper can be done and quickly sealed.Keywords：paper binding machine；manual；design1 概述1.1 产品设计意义现如今学校采用纸质类试卷进行测试为主，由于材料较厚，结构松散，当试卷在整理成册或在保存时存有诸多不便，因此，手动装订机被人们普遍运用，而在现有的手动装订机中，几乎都是手压动装订机，使得装订针受迫将文档装订在一起，这样不能很好地控制装订针的位置，影响装订材料的整齐性，而且，装订厚度限制明显，当用于装订试卷时，弊端尤其突出，由此做出突破，在解决试卷装订厚度的前提下，利用钻孔技术以减缓较厚材料打孔难题，制作出一台多功能手动试卷装订机。
智能应用
1.概述
目前学校内对试卷的装订多采用手工锥穿孔后再穿线装
订的方式，装订效率低，尤其是在手工锥穿孔时工作量大，费
时费力，操作不便。
基于以上原因设计了一款新型试卷装订机。
对于目前市面上的装订机器而言，使用最多的是采用订
书钉的订书机，但是不能够装订较厚的纸张。
还有一种是专
门为财务账目设计的采用塑料件铆接的财务装订机，该装订
机成本较高，操作繁琐，并且在装订后无法拆除，不适合于
试卷的装订。
本设计所采用的方法与手工装订使用的方法一
样，均是采用线装订，并且可以实现自动打孔、自动穿线、
自动缝边等操作。
2.机械部分设计
全自动试卷装订机包括机台、垂直运动机构、试卷运送机构、试卷钻孔机构和试卷缝线机构等五个部分。
其机械结构如图1所示。
■2.1 机台
机台包括装订机底板和装订机顶板，在底板和顶板之间设置有两个直线光轴和上下固定连杆，垂直运动机构通过两个直线轴承同直线光轴连接，使垂直运动机构可以在直线光轴上无摩擦的上下运动。
■2.2 垂直运动机构
垂直运动机构包括垂直运动平台、垂直运动步进电机和垂直运动丝杠，丝杠螺母同垂直运动平台连接，通过垂直运动步进电动机带动丝杠旋转，从而为垂直运动平台的上下运动提供动力。
■2.3 试卷运送机构
试卷运送机构包括试卷行走步进电机、带有齿条的试卷夹具和齿轮，在具体工作过程中，先将试卷安装在试卷夹具上，然后再通过试卷行走步进电动机带动齿轮旋转，齿轮同安装在试卷夹具上的齿条啮合，从而带动试卷行走，使试卷在需要打孔的地方对准空心钻刀的正下方。
1—试卷；2—带有齿条的试卷夹具；3—试卷行走步进电机；4—齿轮；5—缝纫针；6—滑块；7—滑道；8—水平丝杠；9—滑块步进电机；10—钩针；11—钩针连杆；12—伞形齿轮组；13—装订机底板；14—主轴电机；15—空心钻刀；16—直线光轴；17—垂直丝杠；18垂直运动平台；19—装订机顶板；20—垂直运动步进电机；21—线轴。
图1
■2.4 试卷钻孔机构
试卷钻孔机构包括主轴电机和空心钻刀，主轴电动机采用大功率直流电机，在直流电机的输出轴上连接有空心钻刀，主轴电机安装在垂直运动平台上，并随着平台一起运动。
■2.5 试卷缝线机构
试卷缝线机构包括滑块、缝纫针、钩针和钩针连杆。
缝纫针安装在滑块上，滑块通过丝杠和丝杠螺母的配合使滑块能够左右移动，丝杠的动力来源于安装在丝杠一端的步进电动机，滑块的移动可以调整缝线的间距。
钩针连杆同垂直丝杠通过伞型齿轮连接，钩针连接到钩针连杆上，使其能够同缝纫针配合完成缝线操作。
在具体工作过程中，先通过按键调整试卷缝线机构的缝线间距，待间距调整合适后停止，此时需要注意试卷整体打
基于STC15F2K60S2单片机的自动试卷装订机的设计
作者/董理、李美丽、魏超、梅宏宇、韩珂、王悦、付兴烨，绥化学院
基金项目：黑龙江省大学生创业实践项目（201510236046）。
摘要：本设计采用STC15F2K60S2单片机作为核心控制芯片，对于试卷的自动装订过程进行控制，试卷装订机的空心钻刀、调整装订间距以及试卷的移动均采用了步进电动机进行精确的位置控制，空心钻刀采用大功率直流电机驱动，可以实现平稳的钻孔操作。
该装订机可以高效的完成试卷的打孔、装订、封口等操作，并且可以实现试卷的厚度自动识别、装订间距可以任意调节的目的。
关键词：运动机构；电路；自动装订
www�ele169�com | 37
强抗干扰的新一代8051单片机，工作电压 3.8V~5.5V，指令代码完全兼容传统的8051，速度快8~12倍。
内部集成高精度R/C时钟，时钟频率在5MHz~35MHz范围可设置，并且可以省去晶振电路和外部复位电路。
拥有60K字节的flash存储空间，2K字节的SRAM， 1K字节的EEPROM存储空间，有 3路PWM发生器，并且可以当做3路D/A使用。
由于本设计中共使用3台步进电机，共需要3台步进电机驱动器，选用该型号的单片机主要是利用其能够产生3路PWM信号，可以分别为3台步进电机驱动器提供脉冲信号来控制步进电机的运行。
步进电机驱动器是一种将电脉冲信号转化为角位移量的执行机构。
当步进驱动器接收到一个脉冲信号时，它就驱动步进电机按设定的方向转动一个固定的角度，步进电机的旋转是以一个固定的角度一步一步运行的。
可以通过控制脉冲信号的个数来控制角位移量，从而达到精准定位的目的，同时可以通过控制脉冲信号的频率来控制步进电机转动的速度和加速度，从而达到调整速度的目的。
图2
4.总结
在本设计中采用了STC15F2K60S2单片机对试卷装订机上的步进电机进行精确的控制，达到了各个运行机构之间的配合运动，实现了试卷的自动装订，并能够实现试卷运送、钻孔和缝线装订功能于一体，并可对缝纫针进行调整，从而调整装订间距，具有结构新颖，使用方便快捷的特点，能够显著节省试卷装订过程中的人力开支。
参考文献
＊ [1]STC.STC15F2K60S2 data sheet[EB/OL].[2014-04-12].www. .
＊ [2]何立民，单片机高级教程[M].北京：北京航空航天大学出版社，2001:34-48..
＊ [3]徐凯.基于单片机的卷取机张力控制系统设计[J].工控技术，2010:13.162-164．
＊ [4]黄靖，远高志，机械设计学[M].北京：机械工业出版社，2006(3)
（上接第52页）
极大的提高，使得计算机图形学有了更为广阔的发展前景，三维图像也逐渐开始应用与生产生活的方方面面。
三维骨架不仅简洁又较为完整地描述了三维对象的拓扑结构、几何形状、连通性等特征，而且占有存储空间小，后续处理计算量小，为此本文提出了一种基于删除模板的全并行三维细化算法。
论文的主要工作如下：
（1）首先介绍了三维细化算法的研究背景及意义，说明了三维细化算法研究的必要性。
（2）简述了三维细化算法的研究现状，将三维细化算法大致分为四类，并给出了相应的介绍。
（3）介绍了本文中出现的图像处理的一些基础概念，为读者理解后续内容打下了坚实的基础。
（4）简述本文研究的基于删除模板的全并行三维细化算法的基本流程，给出了四类基本删除模板及最终删除模板。
（5）展示了本文算法的细化仿真结果，并对典型结果进行了深入分析，指出了本文算法的不足之处。
参考文献
＊ [1]廖开阳，张学东，章明珠.一种新的指纹图像快速细化算法[J].计算机工程与应用，2008，44(5):93-95.
＊ [2]雷涛，罗薇薇，樊养余，沈瑜.复杂环境下的运动人体骨架提取算法[J].计算机应用研究，2010，08:3194-3197.
38 | 电子制作 2017年11月。
