2022年电子科技大学成都学院公共课《大学计算机基础》期末试卷B(有答案）一、单项选择题1、八进制数453转换成十进制数是（）A.324B.267C.299D.2652、二进制数110010转换成十进制数是（）A48 B 50 C52 D563、十六进制数3FC3转换为相应的二进制数是（）A.11111111000011B.01111111000011C.01111111000001D.111111110000014、下面关于二进制的运算中，错误的是（）A．10+01=11 B.11+01=111 C.11-01=10 D.10-01=015、对于已感染了病毒的U盘，最彻底的去除病毒的方法是（）A.用酒精将U盘消毒B.放在高压锅里煮C.将感染病毒的程序删除D.对U盘进展格式化6、标准的ASCII码共有（）A256个 B 255个 C127个 D 128个7、计算机系统由（）组成。
A. 主机和系统软件B. 硬件系统和应用软件C. 硬件系统和软件系统D. 微处理器和软件系统8、对于鼠标操作，下列叙述不正确的是（）A.双击速度可调B.可以双击C.可以三击D.左右键功能不可交换9、在Windows 7默认配置下，可以将硬盘选中文件永久删除的操作是（）A.按"Delete"键B.按"Shift+Delete”组合键C.单击鼠标右键，在快捷菜单中选择“删除”命令D.单击当前资源管理器窗口的“文件”菜单，并选择“删除”命令10、在Windows 7“回收站”中，可以恢复（）A.从硬盘中删除的文件和文件夹B.从光盘中刷除的文件和文件夹C.从软盘中删除的文件和文件夹D.剪切掉的文挡11、下列有关Windows 7磁盘管理的叙述中，正确的是（）A.磁盘碎片整理程序可以将不连续的存储空间整理为连续的空间B.磁盘分区可以使用的驱动器号为A~Z共26个英文字母C.不能将本地计算机的D盘更改为新的盘符D.磁盘分区一旦被删除，其空间无法再次被使用12、在Windows 7的菜单中，若某命令项后面有黑三角“”，则表示该命令项（）A.有下级子菜单B.将弹出对话框C.双击鼠标可直接执行D.单击鼠标可直接执行13、在Windows 7中，下列不能出现在文件名的字符是（）A.：B.$C.空格D.+14、在Word 2010编辑文本时，可以在标尺上直接进行（）A.段落首行缩进操作B.建立表格C.嵌入图片D.分栏操作15、在Word文档中插入符号时，首先要做的操作是（）A.选择“符号”菜单B.将光标定位到插入点C.选取要插入的符号D.选择“插入”菜单16、在Word中.段落通常是（）A.以句号结束B.以输人回车键结束C.以空格结束D.以分节符结束17、下列不属于Microsoft Office 2010软件包中的软件是（）A.OutlookB.WordC.ExcelD.AutoCAD18、在Word 2010中，不能实现插入表格的方式是（）A.快速表格B.文本转换为表格C.绘图工具制作表格D.Excel电子表格19、为Word文档设置保护口令时，最多可以输入的字符数是（）A.8个B.11个C.15个D.18个20、当向Excel 2010工作表某单元格输入公式时，引用了单元格地址D$2，表明在公式中使用了D列2行单元格的数据，该单元格的引用称为（）A. 交叉地址引用B. 混合地址引用C. 相对地址引用D. 绝对地址引用21、Excel 2010工作表的单元格C4中输入“=SUM(C1:C3)”,复制单元格C4至单元格D5，则D5中的内容为（）A.=SUM(C1:C3)B.= SUM(D1:D3)C.=SUM(D2:D4)D.=SUM(C2:C4)22、在Excel 2010中，计算平均值的函数是（）A.SUMB.MAXC.COUNTD.AVERAGE23、在Excel 2010中，应用“实心填充”条件格式时，用来代表单元格值大小的是（）A.数据条的颜色深度B.数据条的面积C.数据条的长度D.数据条的高度24、下列有关Exce12010工作簿和工作表的叙述中，正确的是（）A.每个Excel工作表由256×256个单元格组成B.工作簿是处理和存储数据的文件，最多可包含255个工作表C.启动Excel后，默认的工作簿名称为“Book”D.启动Excel后，会自动新建一个名为"sheet”的工作表25、在Excel 2010中、要将有数据且设登了格式的单元格恢复为默认格式的空单元格，应先选定该单元格，然后使用（）A.Del 键B.“格式”菜单的“单元格”命令C.“编辑”菜单的“清除”命令D.“常用”工具栏的“剪切”命令26、在“幻灯片浏览”视图中不能进行的操作是（）A.插入幻灯片B.删除幻灯片C.改变幻灯片的顺序D.编辑幻灯片中的文字27、在Access2010中允许使用多种数据类型，不包括（）A.文本B.备注C.图片D.数字28、SMTP指的是（）A.文件传输协议B.远程登录服务C.简单邮件传输协议D.域名服务协议29、系型数据库中，二维数据表的一行称为（）A.字段B.数据C.记录D.数据视图30、TCP/IP有四个层次，不包括（）A.应用层B.传输层C.物理层D.网络接口层二、填空题31、在Windows 7中，若要把一幅自己拍摄的_____选项。

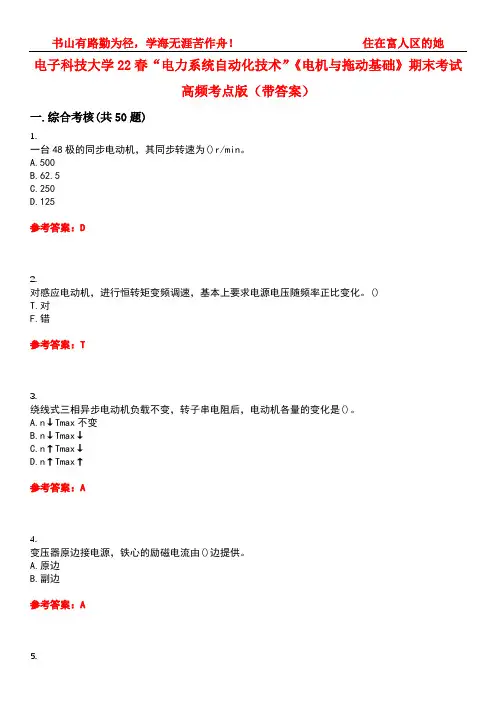

电子科技大学22春“电力系统自动化技术”《电机与拖动基础》期末考试高频考点版（带答案）一.综合考核(共50题)1.一台48极的同步电动机，其同步转速为()r/min。
A.500B.62.5C.250D.125参考答案：D2.对感应电动机，进行恒转矩变频调速，基本上要求电源电压随频率正比变化。
()T.对F.错参考答案：T3.绕线式三相异步电动机负载不变，转子串电阻后，电动机各量的变化是()。
A.n↓Tmax不变B.n↓Tmax↓C.n↑Tmax↓D.n↑Tmax↑参考答案：A4.变压器原边接电源，铁心的励磁电流由()边提供。
A.原边B.副边参考答案：A小型变压器的绕组通常采用()。
A.连续式B.螺旋式C.纠结式D.圆筒式参考答案：D6.三相异步电动机的转速越高，其越差率()。
A.越稳定B.越小C.越大参考答案：B7.一台变压器原设计的频率为50HZ，现将它接到60HZ的电网上运行，当额定电压不变时，铁芯中的磁通将()。
A.增加B.不变C.减少D.为零不能运行参考答案：C8.直流电动机要实现反转时，要对调电枢电源极性，其励磁电源极性()A.同时对调B.变与不变无可以C.保持不变参考答案：C9.一台三相变压器，SN=20kVA，U1N/U2N=1000/400V，Y，y接法，当此变压器额定运行时，二次侧的每相电流值为()。
A.28.87AC.50A参考答案：A10.把运行中的异步电动机三相定子绕组出线端的任意两相与电源接线对调，电动机的运行状态变为()。
A.反转运行B.反接制动C.先是反接制动后是反转运行参考答案：C11.变压器的副边负荷电流产生的磁势和原边电流产生的磁势之间的关系：()。
A.方向相同，起到增磁作用B.方向相反，起到去磁作用参考答案：B12.变频调速过程中按U₁/f₁=常数的控制方式进行控制，可以实现恒功率调速。
()T.对F.错参考答案：F13.三相异步电动机气隙越大，空载励磁电流()。
电子科技大学“机械设计制造及其自动化”《模拟电路基础》23秋期末试题库含答案第1卷一.综合考核(共20题)1.三极管的击穿电流ICEO是()。
A.基极开路时的集电极电流B.发射极开路时的集电极电流C.基极短路时的集电极电流D.发射极短路时的集电极电流2.差动放大电路依靠电路的对称性以及共模负反馈来抑制零点漂移。
()A.正确B.错误3.为了稳定静态工作点，应在放大电路中引入()。
A.电流负反馈B.电压负反馈C.直流负反馈D.交流负反馈4.电流求和负反馈使输人电阻减少；电压求和负反馈使输人电阻()。
A.增加B.不变C.减少5.6.功率放大器的效率是()。
A.平均输出功率与平均输入功率之比B.平均输出功率与晶体管平均消耗的功率比C.最大不失真平均输出功率与电源提供的平均功率总功率之比D.晶体管上平均消耗的功率与电源提供的平均功率总功率之比8.向放大器输入正弦电压。
当输出是非正弦的周期电压时，该放大器一定产生了()。
A.频率失真B.相位失真C.削波失真D.非线性失真9.在热激发条件下，少数价电子获得足够激发能，进入导带，产生()。
A.负离子B.空穴C.正离子D.电子-空六对10.要求得到一个由电流控制的电流源，应引入()负反馈。
A.电压串联B.电压并联C.电流串联D.电流并联11.半导体中的载流子为()。
A.电子B.空穴C.正离子D.电子和空穴12.产生零点漂移的原因主要是晶体管参数受温度的影响。
()A.正确B.错误13.在绝对零度时，本征半导体中()载流子。
A.有B.没有C.少数D.多数14.N沟道结型场效应管的夹断电压VP为()。
A.正值B.负值C.零15.差分放大电路端输出时，主要靠电路的对称性来抑制温漂。
()A.错误B.正确16.反馈放大电路由()电路和()网络组成。
A.基本放大B.反馈C.正反馈D.负反馈17.18.集成运放中间级的作用是()。
A.提高输人电阻B.提高共模抑制比C.提高放大倍数19.20.为了抑制直流放大器的温漂输出，应该采用()。
电子科技大学22春“电气工程及其自动化”《发电厂电气部分》期末考试高频考点版（带答案）一.综合考核(共50题)1.启动电源实质上也是一个()。
A.工作电源B.备用电源C.事故保安电源D.动力电源参考答案：B2.变压器油的颜色应是()。
A、暗红色B、透明微黄C、棕色参考答案：B3.不可修复元件的()简记MTTF。
A.可靠度B.不可靠度C.故障率D.平均无故障工作时间参考答案：D4.电线接地时，人体距离接地点越近，跨步电压越高，距离越远，跨步电压越低，一般情况下距离接地体多少，跨步电压可看成是零。
()A、10m以内B、20m以外C、30m以外5.元件从起始时刻t完好条件下，在时刻t以后单位时间里发生故障的次数，称为()。
A.故障率B.修复率C.平均修复时间D.平均运行周期参考答案：B6.发电机的发电量以千瓦时为计量单位，这是()的单位名称。
A、电功率B、电能C、电势D、电压参考答案：B7.能源按获得方法分为一次能源和()。
A.二次能源B.新能源C.非再生能源D.含能体能源参考答案：A8.被电击的人能否获救，关键在于()。
A.触电的方式B.人体电阻的大小C.触电电压的高低D.能否尽快脱离电源和施行紧急救护参考答案：D电流互感器正常工作中，当一次侧电流增加时，互感器的工作磁通()。
A.增加B.基本不变C.减小参考答案：B10.变压器油的颜色应是()。
A.暗红色B.透明微黄C.棕色参考答案：B11.根据电动机的运行状态，自启动分为了三类，其中不属于这三类的是()。
A.失压自启动B.空载自启动C.带负荷自启动D.保护自启动参考答案：D12.空气断路器熄弧能力较强，电流过零后，不易产生重燃。
但易产生()。
A.过电流B.电磁振荡C.过电压参考答案：C13.油浸变压器属于()级绝缘。
A.AB.BC.E参考答案：A14.下列()不是火力发电厂的组成部分。
A、燃烧系统B、汽水系统C、电气系统D、通信系统参考答案：D15.()需要附加一套励磁系统。

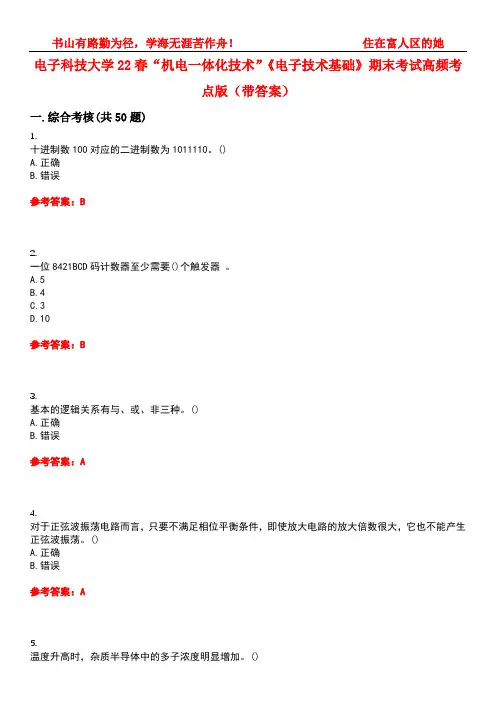

电子科技大学22春“机电一体化技术”《电子技术基础》期末考试高频考点版（带答案）一.综合考核(共50题)1.十进制数100对应的二进制数为1011110。
()A.正确B.错误参考答案：B2.一位8421BCD码计数器至少需要()个触发器。
A.5B.4C.3D.10参考答案：B3.基本的逻辑关系有与、或、非三种。
()A.正确B.错误参考答案：A4.对于正弦波振荡电路而言，只要不满足相位平衡条件，即使放大电路的放大倍数很大，它也不能产生正弦波振荡。
()A.正确B.错误参考答案：A5.温度升高时，杂质半导体中的多子浓度明显增加。
()参考答案：B6.单相桥式整流电路只利用了电源的半个周期。
()A.正确B.错误参考答案：B7.P型半导体的多数载流子为空穴，故它带正电。
()A.正确B.错误参考答案：B8.组合逻辑电路当前的输出状态由输入变量的组合状态来决定，与原来状态也有关系。
()A.正确B.错误参考答案：B9.运算放大器是一种间接耦合的多级放大器。
()A.正确B.错误参考答案：B10.三极管组成的放大电路在工作时，测得三极管上各电极对地直流电位分别为VE=3V，VB=3.7V，VC=3.3V，则此三极管已处于()。
A.放大区D.不确定参考答案：B11.逻辑运算中1+1=1。
()A.正确B.错误参考答案：A12.甲乙类功率放大电路中，放大管的导通角()。
A.等于360度B.等于180度C.小于180度D.大于180度，小于360度参考答案：D13.直流稳压电源中滤波电路的目的是()。
A.将交流变成直流B.将高频变成低频C.将交、直流混合量中的交流成分滤掉D.无影响参考答案：C14.在以下输入情况中，“或非”运算的结果为逻辑1的是()。
A.全部输入为0B.全部输入为1C.任一输入是0，其它输入为1D.任一输入是1，其它输入为0参考答案：A15.下式中与非门表达式为()，或门表达式为()。
A.Y=A+BB.Y=ABC.D.参考答案：DA16.为了改善整流电压的脉动程度，要在整流电路中加接()。
2022年电子科技大学(沙河校区)软件工程专业《操作系统》科目期末试卷B（有答案）一、选择题1、为了使多个进程能有效地同时处理输入和输出，最好使用（）结构的缓冲技术。
A.缓冲池B.循环缓冲C.单缓冲D.双缓冲2、在采用SPOOLing技术的系统中，用户暂时未能打印的数据首先会被送到（）存储起来。
A.磁盘固定区域B.内存固定区域C.终端D.打印机3、下列措施巾，能加快虚实地址转换的是（）I.增大快表（TLB）容量II.让页表常驻内存III.增大交换区（swap）A.仅IB.仅IIC. 仅I、IID. 仅II、III4、产生内存抖动的主要原因是（）A.内存空间太小B.CPU运行速度太慢C.CPU调度算法不合理D.页面置换算法不合理5、考虑页面替换算法，系统有m个页帧（Frame）供调度，初始时全空：引用串（Reference String）长度为p.包含了n个不同的页号，无论用什么算法，缺页次数不会少于（）A.mB.pC.nD.min（m，n）6、操作系统提供给编程人员的接口是（）。
A.库函数B.高级语言C.系统调用D.子程序7、计算机开机后，操作系统最终被加载到（）。
A.BIOSB.ROMC.EPROMD.RAM8、在一个文件被用户进程首次打开的过程中，操作系统需做的是（）A.将文件内容读到内存中B.将文件控制块读到内存中C.修改文件控制块中的读写权限D.将文件的数据缓冲区首指针返回给用户进程9、若文件f1的硬链接为f2，两个进程分别打开fl和f2，获得对应的文件描述符为fd1和fd2，则下列叙述中，止确的是（）I.fl和f2的读写指针位置保持相同II.fl和f2共享同个内存索引节点III.fdl 和fd2分别指向各自的用户打开文件表中的一项，A.仅IIB. 仅II、IIIC.仪I、IID. I、II和II10、下面有关选择进程调度算法的准则，错误的是（）A.尽量提高处理器利用率B.尽可能提高系统吞吐量C.适当增长进程在就绪队列中的等待时间D.尽快响应交互式用户的要求11、可以被多个进程在任意时刻共享的代码必须是（）。
电子科技大学22春“机械设计制造及其自动化”《自动控制理论》期末考试高频考点版（带答案）一.综合考核(共50题)1.随动系统的校正分为：()A、串联校正B、并联校正C、混合校正D、局部校正参考答案：AB2.下面哪些指标属于过程控制综合指标：()A.静态偏差B.误差积分C.平方误差积分D.绝对误差积分参考答案：BCD3.H型可逆PWM变换器的控制方式分为：()A.双极式B.单极式C.多极式D.受控单极式参考答案：ABD4.闭环控制优点有()和()。
A.跟踪误差小B.结构简单C.抑制干扰能力强D.成本低5.下列器件属于脉宽调速系统的是：()A.GMB.PWMC.GABD.DLD参考答案：ABD6.常用控制电动机有：()A.直流伺服电动机B.直流步进电机C.永磁式直流力矩电动机D.直线异步电动机参考答案：ACD7.下列器件属于脉宽调速系统的是：()A、GMB、PWMC、GABD、DLD参考答案：ABD8.矢量控制基本思想是：按照()等效的原则，把异步电动机经坐标变换和磁场定向后等效成直流电动机，求得其控制量后反变换得到交流电动机的控制量。
A、磁场等效B、电场等效C、旋转磁场等效D、旋转电场等效参考答案：C直流电动机的额定功率是指电动机在额定状态下运行时电动机上的()。
A、输入功率B、消耗功率C、输出功率D、平均功率参考答案：C10.转差频率控制调速系统中的GF代表：()A.电流调节器B.函数发生器C.转速调节器D.极性鉴别器参考答案：B11.容量的形式包括：()A、电容B、气容C、热容D、压容参考答案：ABC12.根轨迹起点由系统的()决定。
A、开环极点B、开环零点C、闭环极点D、闭环零点参考答案：AA、开环极点B、开环零点C、闭环极点D、闭环零点参考答案：B14.H型可逆PWM变换器的控制方式分为：()A、双极式B、单极式C、多极式D、受控单极式参考答案：ABD15.系统的稳定性能指标是：()A.稳态误差B.信噪比C.增益D.反馈系数参考答案：A16.转差频率控制调速系统中的ACR代表：()A.电流调节器B.函数发生器C.转速调节器D.极性鉴别器参考答案：A17.设系统的幅频波特图如下，求其传递函数G(s)=()。
电子科技大学22春“机械设计制造及其自动化”《机电系统计算机控制技术》期末考试高频考点版（带答案）一.综合考核(共50题)1.PLC一般巡回扫描周期的时间为()ms。
A.100B.300C.100～300D.1000参考答案：C2.“机电一体化”与英文单词()一致。
A.MechanicsB.ElectronicsC.MechatronicsD.Electrics参考答案：C3.PLC采用的工作方式是()。
A.键盘扫描方式B.循环扫描方式C.以上都不对D.I/O扫描方式参考答案：B4.通常用差动变压器传感器测量()。
A.位移B.振动C.加速度D.厚度5.PLC采用的工作方式是()。
A.键盘扫描方式B.I/O扫描方式C.循环扫描方式D.以上都不对参考答案：C6.传感器可检测的物理量有()。
A.力B.温度C.湿度D.速度参考答案：ABCD7.控制系统的软件开发中常用设计方法有()等。
A.模块化设计B.中断控制和管理C.人机联系的管理D.软件狗技术参考答案：ABC8.应变片式传感器优点是：()A.精度高B.响应速度快C.使用方便D.体积小参考答案：ABCD机械设备的机械参数有()。
A.位移B.速度C.加速度D.阻尼参考答案：AB10.在电动机的继电器接触器控制电路中，热继电器的作用是()。
A.短路保护B.零压保护C.过载保护D.欠压保护参考答案：C11.无论动态显示还是静态显示都需要进行译码，即将()。
A.十进制数译成二进制数B.十进制数译成十六进制数C.十进制数译成ASDII码D.十进制数译成7段显示码参考答案：D12.8051单片机，若某位=1，其含义为()。
A.引脚接+5VB.引脚接地C.引脚接-5VD.引脚接+10V参考答案：A13.A.正确B.错误参考答案：A14.伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和() 等个五部分。
A.转换电路B.检测环节C.换向结构D.存储电路参考答案：B15.专家控制系统大致可以分为()。

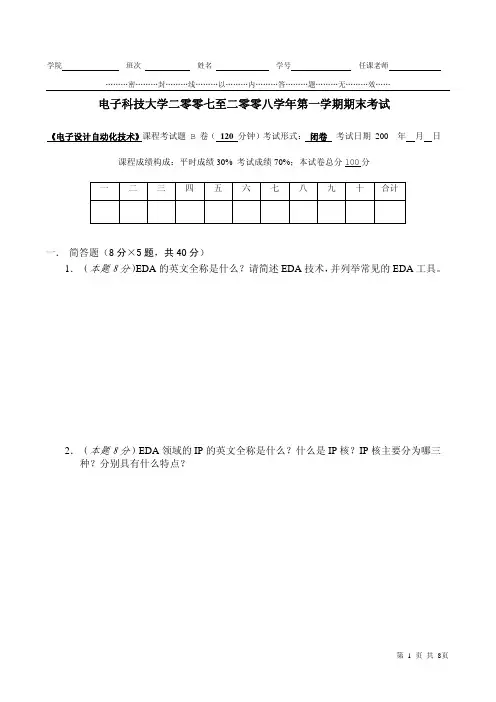

《大规模数字集成电路设计》试卷B标准答案与评分细则（卷面总分：80分）一． 名词解释（2分×6题）（评分标准：给出正确英文的2分/题，仅给中文解释1分/题）1．EDA：Electronic Design Automation2．IP：Intellectual Property3．CPLD：Complex Programmable Logic Device4．ASIC：Application Specific Integrated Circuit5．MCU：Micro Control Unit6．FSM：Finite State Machine二． 填空题（每空1分，共18分）（评分标准：填写正确 1分/空）1．VHDL用Active-HDL对 HDL程序进行仿真时，常用的三种仿真方法：用图形化界面加激励（或：手动加测试激励）、编写测试平台文件（或：编写TestBench）、编写宏文件（编写*.do文件）。
2．VHDL程序主要有三种描述方式：行为描述方式、RTL描述方式、结构描述方式。
3．VHDL程序中数值的载体称为对象。
VHDL中有四种对象，分别是：常量（CONSTANT）、变量（V ARIABLE）、信号（SIGNAL）、文件（FILE）。
4．VHDL的并行信号赋值语句，除了常见的一般信号赋值语句（如：C<=A and B;）外，还有两种形式，它们分别是：条件信号赋值语句（或：条件型）、选择信号赋值予局（或：选择型）。
5．除了Δ延迟外，VHDL还支持两类性质的延迟，它们分别是：_惯性延迟（INERTIAL）、传播延迟（TRANSPORT）。
6．VHDL结构描述是实体构造的层次化、结构化的表现。
试列举出其中两种描述结构的语句COMPNENT语句（或：元件语句）、GENERATE语句（或：生成语句）。
（也可填：GENERIC语句/参数说明语句、端口映射语句等）7．IP核可以分为三种，即：软核、固核、硬核。
三． 简答题（2分×4题）（评分标准：得分点分细目标在答案正文内。
）1．什么是逻辑综合？它在EDA技术中的意义？【参考答案】：逻辑综合是一个把高层次的描述转换为低层次描述的过程，它是利用逻辑综合工具软件，将RTL描述的VHDL源程序转换成用基本逻辑元件表示的逻辑网表。
1分逻辑综合是EDA的Top-Down设计的一个重要环节，有了逻辑综合技术才可能使HDL源程序描述的行为变成真正的物理逻辑。
1分2．简述Top-Down设计方法及其基本步骤。
【参考答案】：所谓Top-Down的设计过程是指从系统硬件的高层次抽象描述向最底层物理描述的一系列转换过程1分。
具体讲这一过程由功能级、行为级描述开始；寄存器传输（RTL）级描述为第一个中间结果；再将RTL级描述由逻辑综合得到网表（Net-list）或电路图；由网表即可自动生成现场可编程门阵列（FPGA）/复杂可编程逻辑器件（CPLD）或专用集成电路（ASIC），从而得到电路与系统的物理实现1分。
3．请从申明格式、赋值符号、赋值生效时间、作用范围等方面对信号和变量进行比较分析。
【参考答案】：①申明时关键字不一样，变量为：V ARIABLE；信号为：SIGNAL。
但申明时赋初值均用“：＝”符号。
0.5分②赋值符号不同：信号赋值用“﹤＝”；变量赋值用“：＝”。
0.5分③赋值生效时间：信号赋值△延时后生效；变量赋值立即生效。
0.5分④声明引用范围：信号在构造体内（进程外）申明，整个构造体内有效；变量主要在进程内申明，只在进程内有效。
0.5分4．VHDL程序的组成部分包含哪些内容？其中哪几部分是VHDL程序必不可少的？【参考答案】：VHDL程序的组成部分包含：实体（Entity）、构造体（Architecture）、配置（Configuration）、包集合（Package）、库（Library）。
1分其中，实体（Entity）、构造体（Architecture）是VHDL 程序必不可少的。
1分四． 判断改错题（1分×6题）（评分标准：给出正确答案1分/题；答案基本正确0.5分/题。
）1．已知A和Q均为BIT类型的信号，请判断下面的程序片断：ARCHITECTURE test OF test ISBEGINISCASEAWHEN '0' => Q <= '1' ；WHEN '1' => Q <= '0' ；END CASE ；END test ；【参考答案】：CASE语句应该存在于进程PROCESS内。
2．已知start为STD_LOGIC类型的信号，sum是INTEGER类型的信号，请判断下面的程序片断：PROCESS (start)BEGINFOR i IN 1 TO 9 LOOPsum := sum + i ；END LOOP ；END PROCESS ；【参考答案】：sum是信号，其赋值符号应该由“:=”改为“<=”。
3．已知Q为STD_LOGIC类型的输出端口，请判断下面的程序片断：ARCHITECTURE test OF test ISBEGINSIGNAL B ：STD_LOGIC ；Q <= B ；END test ；【参考答案】：信号SIGNAL的申明语句应该放在BEGIN语句之前。
4．已知A和B均为STD_LOGIC类型的信号，请判断下面的语句：A <= '0' ；B <= 'x' ；【参考答案】：不定态符号应该由小写的‘x’改为大写的‘X’。
5．已知A为INTEGER类型的信号，B为STD_LOGIC类型的信号，请判断下面的程序片断：ARCHITECTURE test OF test ISBEGINB <= A ；END test ；【参考答案】：A和B的数据类型不一致，不能相互赋值。
6．已知sel是STD_LOGIC_VECTOR(1 DOWNTO 0)类型信号，而a、b、c、d、q均为STD_LOGIC类型信号，请判断下面给出的CASE语句：CASE sel ISWHEN “00” => q <= a ；WHEN “01” => q <= b ；WHEN “10” => q <= c ；WHEN “11” => q <= d ；END CASE ；【参考答案】：CASE语句缺“WHEN OTHERS”语句。
五． 编程题（共计36分）（评分标准：得分点分细目标在答案正文。
）1．（本题6分）请用VHDL设计一个三输入或非门。
【参考答案】：LIBRARY IEEE ；USE IEEE.STD_LOGIC_1164.ALL ；--1分ENTITY test1 IS --2分PORT(A, B, C : IN STD_LOGIC ；Q : OUT STD_LOGIC ) ；END test1 ；ARCHITECTURE test1 OF test1 IS --1分BEGINQ <= not（A or B or C）；--2分END test1 ；2．（本题7分）请用VHDL设计一个二选一的选择器。
要求该选择器的被选择对象和输出结果都是4位二进制码数据。
【参考答案】：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL; --1分ENTITY test2 IS --1分PORT(sel : IN STD_LOGIC;A, B : IN STD_LOGIC_VECTOR(3 downto 0) ; --1分Q : OUT STD_LOGIC_VECTOR(3 downto 0) ) ;END test2;ARCHITECTURE test2 OF test2 IS --1分BEGINPROCESS(A, B, sel )BEGINCASE sel IS --2分WHEN '1' => Q <= A ;WHEN OTHERS => Q <= B ; --1分END CASE ;END PROCESS ;END test2 ;3．（本题6分）下图给出了一个电路的模块框图。
请参考给出的模块框图编写该电路的顶层VHDL程序的实体。
【参考答案】：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL; --1分ENTITY test3 IS --1分PORT(F_INPUT, F_PATTERN, RESET, START : IN STD_LOGIC; --2分LED_A,LED_B,LED_C,LED_D : OUT STD_LOGIC_VECTOR(6 downto 0)); --2分END test3;4．（本题8分）请用VHDL设计一个对时钟下降沿敏感的带异步复位的十进制加一计数器。
【参考答案】：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL; --1分ENTITY test2 IS --1分PORT(clk,clr : IN STD_LOGIC;Q : OUT STD_LOGIC_VECTOR(3 downto 0));END test2;ARCHITECTURE test2 OF test2 IS --1分SIGNAL count_4 : STD_LOGIC_VECTOR(3 downto 0);BEGINQ<=count_4;PROCESS(clk,clr) --1分 BEGINIF(clr='1') THEN --1分 count_4<="0000";ELSIF (clk' EVENT AND clk='0') THEN --1分IF(count_4="1001")THEN --1分 count_4<="0000";ELSEcount_4<=count_4 + 1; --1分END IF;ENDIF;PROCESS;ENDEND test2;5．（本题9分）在工程设计实践中，扫描思想的应用较为广泛。
扫描的应用不仅能减小总电流从而降低功耗，而且可以大大节省芯片的引脚数量。
请参考下图给出的仿真波形（均为周期信号）编写扫描信号产生模块的VHDL程序，要求该扫描信号产生模块具有同步复位能力。
CLKS (0)S (1)S (2)S (3)S (4)S (5)【参考答案】：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL; --1分ENTITY test5 is --1分PORT(clr,CLK : IN STD_LOGIC;S : OUT STD_LOGIC_VECTOR(5 downto 0));END test5;ARCHITECTURE test5 OF test5 IS --1分SIGNAL sel : STD_LOGIC_VECTOR(2 downto 0);BEGINPROCESS(clk)BEGINIF (clk' EVENT AND clk='0') THEN --1分IF(clr='1') THEN --1分sel <= "111";ELSEsel <= sel + 1; --1分END IF;IF;ENDPROCESS;ENDS <= "111110" WHEN sel="000" ELSE --2分ELSE"111101"sel="001"WHENsel="010"ELSEWHEN"111011"ELSEsel="011"WHEN"110111"ELSEsel="100"WHEN"101111"ELSEsel="101"WHEN"011111""111111" ; --1分END test5;。
