网线的做法

网线有两种做法，一种是交叉线，一种是平行线交叉线的做法是：一头采用568A标准，一头采用568B标准平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行线的做法）568A标准（反线）：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准（正线）：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕注意：两种做法的差别就是橙色和绿色对换而已。

如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑如果是电脑---电脑一端用T586A 绿白绿橙白蓝蓝白橙棕白棕另一端用T586B 橙白橙绿白蓝蓝白绿棕白棕如果是电脑---集线器（路由器、猫等）两端都用T586A 绿白绿橙白蓝蓝白橙棕白棕各种设备的连接情况下，正线和反线的正确选择。

PC-PC:反线PC-HB:正线HB-HB普通口:反线HB-HB级连口-级连口：反线HB-HB普通口-级连口：正线MODE--PC:正线MODE--HB:正线通过路由器或交换机分出来的端口再接电脑，用的就是直接的接法就行了。

只有同介质，如PC对PC才用交叉接法。

一般网线用的只有1.2.3.6 其他就算没接通一样都是可以用的！网线测试仪可以提供对同轴电缆的BNC接口网线以及RJ-45接口的网线进行测试。

把在RJ-45两端的接口插入测试仪的两个接口之后，打开测试仪我们可以看到测试仪上的两组指示灯都在闪动。

若测试的线缆为直通线缆的话，在测试仪上的8个指示灯应该依次为绿色闪过，证明了网线制作成功，可以顺利的完成数据的发送与接收。

若测试的线缆为交叉线缆的话，其中一侧同样是依次由1～8闪动绿灯，而另外一侧则会根据3、6、1、4、5、2、7、8这样的顺序闪动绿灯。

若出现任何一个灯为红灯或黄灯，都证明存在断路或者接触不良现象，此时最好先对两端水晶头再用网线钳压一次，再测，如果故障依旧，再检查一下两端芯线的排列顺序是否一样，如果不一样，随剪掉一端重新按另一端芯线排列顺序制做水晶头。

百兆网线做法一、什么是百兆网线百兆网线，又称为Cat5e（Category 5 enhanced）网线，是一种用于计算机网络传输的高性能网线。

百兆网线是Ethernet标准中最常用的网线之一，适用于10/100Mbps的局域网传输。

二、百兆网线的材料准备制作百兆网线所需要的材料如下： - Cat5e扭绞线（8芯直连线）：一卷 - RJ45网线头：两个 - 剥线钳 - 铅笔和纸 - 网线测试仪（可选）三、百兆网线的制作步骤1.测量和剪裁：首先，将一根足够长度的Cat5e扭绞线从卷轴上剪断，根据需要的长度留出一些多余的线材。

使用剥线钳剥除线材两端的保护外皮，露出其中的8根彩色扭绞线。

2.排列线序：将扭绞线上的8根彩色扭绞线按照TIA/EIA-568-B标准排列。

按顺序由左到右，依次排列为：橙条纹，橙色，绿条纹，蓝色，蓝条纹，绿色，棕条纹，棕色。

3.切断扭绞线：使用剥线钳将彩色线剪断，同时保留足够长度的线材，以便插入RJ45网线头中。

4.插入网线头：将扭绞线的每根剪断的彩色线依次插入一个RJ45网线头的8个插槽中。

确保每根线都插入到底部，以便保证稳定的连接。

5.压紧网线头：使用剥线钳的压线功能，将RJ45网线头上的金属插针压紧固定在扭绞线上。

6.重复以上步骤：重复以上步骤制作另一端的网线头。

确保两端的线序和网线头压紧程度相同。

7.测试连接：使用网线测试仪对制作好的百兆网线进行连接测试。

可检查连接是否正常以及是否满足百兆传输要求。

四、百兆网线的注意事项•制作百兆网线时，建议使用剥线钳和压线钳等專用工具，以确保制作过程的准确性和稳定性。

•注意线序的准确安排，任何一根线的安排错误都可能导致网线无法正常工作。

•网线头的压紧程度要适中，过紧或过松都可能导致信号传输不稳定。

•在测试网线连接之前，确保充分压紧网线头，以确保连接的牢固性。

五、总结制作百兆网线是一项简单但重要的任务，能够满足日常的局域网传输需求。

通过准确地按照TIA/EIA-568-B标准进行线序排列和网线头的压紧，可以制作出高质量的百兆网线。

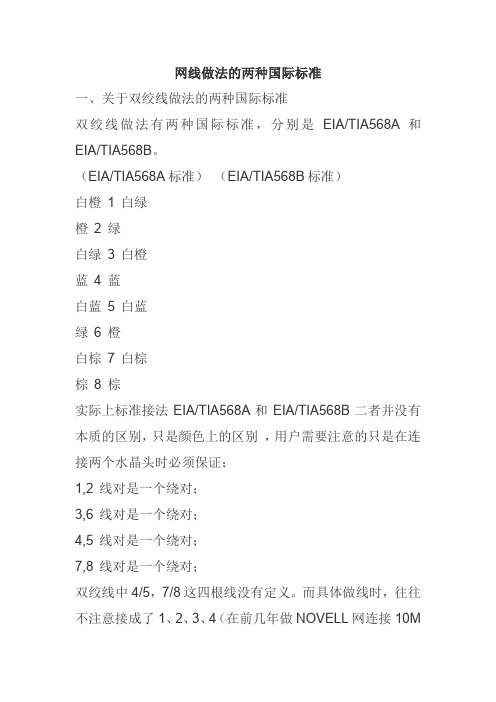

网线做法的两种国际标准一、关于双绞线做法的两种国际标准双绞线做法有两种国际标准，分别是EIA/TIA568A和EIA/TIA568B。

（EIA/TIA568A标准）（EIA/TIA568B标准）白橙1 白绿橙2 绿白绿3 白橙蓝4 蓝白蓝5 白蓝绿6 橙白棕7 白棕棕8 棕实际上标准接法EIA/TIA568A和EIA/TIA568B二者并没有本质的区别，只是颜色上的区别，用户需要注意的只是在连接两个水晶头时必须保证：1,2 线对是一个绕对；3,6 线对是一个绕对；4,5 线对是一个绕对；7,8 线对是一个绕对；双绞线中4/5，7/8这四根线没有定义。

而具体做线时，往往不注意接成了1、2、3、4（在前几年做NOVELL网连接10M网络时就是这样连接的，但10M网络相对而言带宽窄，连通性好，故连接成1、2、3、4也可以互访）。

由于100M的高带宽，再连成1、2、3、4就不能很好地工作了。

要命的是，该故障的表现方式不尽相同：有的计算机在进行连接后，网卡和集线器/交换机上的指示灯均正常点亮；有的计算机却是网卡上的指示灯正常亮，而集线器/交换机端的指示灯闪烁，从而增加了排错的难度。

所以这个错误一定要高度重视。

二、何为直通线缆？何为交叉线缆？通常，我们会看到双绞线的两种常用的连接方法：直通线缆和交叉线缆。

下面分别介绍这两种线缆的引脚排序及适用场合。

直通线缆：水晶头两端都是遵循568A或568B标准，双绞线的每组绕线是一一对应的。

颜色相同的为一组绕线。

直通线缆适用场合：交换机（或集线器）UPLINK口-------------交换机（或集线器）普通端口交换机（或集线器）普通端口-------------计算机（终端）网卡2. 交叉线缆：水晶头一端遵循568A，而另一端遵循568B标准。

即两个水晶头的连线交叉连接，A水晶头的1，2对应B水晶头的3，6；而A水晶头的3，6对应B水晶头的1，2。

颜色相同的为一组绕线。

网线有两种做法，一种是交叉线，一种是平行线交叉线的做法是：一头采用568A标准，一头采用568B标准平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行线的做法）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕你可以注意下，两种做法的差别就是橙色和绿色对换而已。

如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑其实我们用的网线标准接法是568B 白橙- 橙-白绿-蓝- 白蓝- 绿-白棕- 棕其实真正通信的只有四芯，1- 2 -3 -6 只要你把白橙- 橙- 白绿-绿四组芯线插入相应的线槽中，并可通信，但这最大通信在10M 我们生活中100M 根本就达不到，一网线接四个水晶头的做法，是很可行的如果只有一根网线，但想两台机子同时上网，不增加外设，做网线时45水晶头连接方法水晶头金属面对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

二、PC连PC （电脑连接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；/ }福州拼客论坛B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

三、HUB连HUB （上网设备连接上网设备）1 } A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么区别，都是一一对应的。

但是传统的百兆网络只用到 4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

网线及直连线的制作方法常见的用来组建网络的双绞线，通常是一条线中包含了四对绞线。

每对绞线都是由一根彩线和一根白线相绕，四对绞线中彩线的颜色分别为：橙色、棕色、蓝色、绿色四种颜色，而相应的八根导线被按照它们的颜色称之为：橙、橙白、棕、棕白、蓝、蓝白、绿、绿白。

在网卡的RJ-45插槽的8 个位置中只有1、2、3、6 这4 个位置用来传输数据，1、2 这对绞线负责发送资料，而3、6 这对绞线负责接收资料。

不过在制作RJ-45 头的时候，一般的习惯还是将8 根铜芯全都接在RJ-45 头上。

1 TX+2 TX-3 RX+4 保留为电话使用5 保留为电话使用6 RX-7 保留为电话使用8 保留为电话使用因为UTP 中只有4 根导线用于传输数据，为了能够真正起到双绞屏蔽的作用，就要把这四根导线两两绞在一起，通常的做法是把1、2 两根导线绞在一起，将3、6 绞在一起。

虽然选用任何两根颜色的导线绞在一起并没有本质的区别，但是为了方便网络维护人员的管理以及日后的故障检查，在制作RJ-45 接头的时候要确保导线按照固定的颜色顺序排列，关于RJ-45 连接头各脚与双绞线各色线的排列方式，有两个标准可循：EIA/TIA 568A和EIA/TIA T568B。

二者没有本质的区别，只是在排列上的区别，即用的线不同。

本质的问题是要保证：1、2 线对是一个绕对；3、6 线对是一个绕对；4、5线对是一个绕对；7、8 线对是一个绕对。

另外需要注意的就是不可在电缆一端使用T568A标准，另一端使用T568B 标准。

目前使用比较多的是T568B 标准接线方法。

T586A 1、白绿 2、绿 3、白橙 4、蓝 5、白蓝 6、橙 7、白棕 8、棕T586B 1、白橙 2、橙 3、白绿 4、蓝 5、白蓝 6、绿 7、白棕 8、棕网线的制作：两头都使用T568A标准或T568B标准，必须一致(T586B使用较多)双机直连线的制作：一头使用T568A标准，另一头使用T568B标准直接线和交叉线的制作平时我们用的网线是属于直连型，也就是说一一对应的，如一端是568B标准的线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕,另一端也是568B标准的线序，这样的话我们用水晶头连接起来网线就用于HUB，路由器等的连接而如果我们要两台电脑互相用网线连接的话，则需要反线（交叉线）即一端采用上述的568B做线标准不变，另一端在这个基础上将这八根线中的1，3号线和2，6号线互换一下位置，这时网线的线序就变成了白绿、绿、白橙、蓝白、蓝、橙、白棕、棕这就是100M网线的568A标准，也就是我们平常所说的反线或交叉线。

各种网线的各类打法十兆网线：由于十兆网线只用到四根线（两根双绞线）做传输，做法与下面的百兆网线相同，两者可通用，故具体做法可参照百兆网线做。

百兆网线：百兆网线由一定长度的双绞线和ＲＪ４５水晶头组成。

双绞线由８根不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

ＥＩＡ／ＴＩＡ的布线标准中规定了两种双绞线的两种打法５６８Ａ与５６８Ｂ：传统百兆网只用到（1、2、3、6）四根线进行传输，另外四根线可不做分配。

百兆网网线分直通和交叉两种网线。

（通常情况下：带RJ45接口的设备与另一带RJ45接口的设备连线时采用交叉线；带RJ45接口的设备与交换机连线时采用直通线。

）直通线做法：两端都为568A 标准打法或都为568B 标准打法，一一对应。

(通常按568B 类打法做) 交叉线做法：（4、5、7、8可置空，不做分配）千兆网线：千兆网线由一定长度的双绞线和ＲＪ４５水晶头组成。

双绞线由８根不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

千兆网与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么差别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同。

直通做法：两端都为568A 标准打法或都为568B 标准打法，一一对应。

（通常按568B 做） 交叉做法：RJ45金属片面对我们，左起为1~8注意：一般双绞线的最大传输距离为１００ｍ。

如果要加大传输距离，可改用光纤或在两段双绞线之间可安装中继器，最多可安装４个中继器。

如安装４个中继器连接５个网段，则最大传输距离可达５００ｍ。

网线的接法普通的网线分为两种，一种是机对机，一种是机对集线器，既一种是同等设备，一种是不同设备。

网线有两个水晶头，不同的网线，水晶头的做法不一样。

水晶头的做法普通的也是两种，一种为568A，一种为568B，同等设备的水晶头由一个568A和一个568B两个水晶头组成。

不同设备则是由一个两个568A或者568B的水晶头组成。

以下是两种水晶头的排线方法：568A：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕；568B：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。

排好线后，用手捏紧，左右折一下，就可以把网线弄直，并且紧紧的挨在一起，剪掉多余的线，把水晶头有卡的向下，套进来，保证每根线都和里面的金属丝接触到，用网线钳夹紧.网线接法水晶头金属面对自己，从左到右为1－8标准：568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8标准；586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8；568B网线绞法：即从左往右分别为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；568A网线绞法：即从左往右分别为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；交换机与工作站、服务器采用568B与568B；交换机与交换机级联采用568B与568B，但插口采用“普通口”与“UPLINK口”注意：请按以上接法，否则网络性能不稳定，传输延迟等现象，客户机易死机、蓝屏。

10M使用两对线12,36，100M使用四对线，要求12,36,45,78必须双绞交叉线的制作（用于HUB没有线连口、两台电脑直连）10M 1 2 3 4 5 6 7 8＝＞ 3 6 1 4 5 2 7 8 100M 1 2 3 4 5 6 7 8 ＝＞3 6 1 2 7 8 4 5 一、PC连HUB：A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

二、PC连PC ：A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

标准⽹线制作⽅法（⽹线⽔晶头排线图）⽹线的布线标准中规定了两种双绞线的线序568A与568B。

标准568A：绿⽩-1，绿-2，橙⽩-3，蓝-4，蓝⽩-5，橙-6，棕⽩-7，棕-8；标准568B：橙⽩-1，橙-2，绿⽩-3，蓝-4，蓝⽩-5，绿-6，棕⽩-7，棕-8。

以上两种做法都为平⾏线，也就是说这两种做法都可以⽤，当然其实有很多种做法，这只不过是⽐较常规的做法，原理是线序对应起来就⾏了，定了颜⾊只不过是为了好记。

平⾏线做完了⽤最简单的测线仪（像⽐较简单⽐较常⽤的“能⼿”牌的）测⼀下，1-8灯顺序亮了即可，其实100M以下的宽带只要1、2、3、6通就可⽤，这就是为什么某根线不通，但是⽹线也能⽤的原因。

xp系统下载两台相同设备（⽐如你的两台电脑）要⽤交叉线，⽽不能⽤平⾏线，电脑连接猫的⽹线两头都是568A 或者都是568B的顺序，是平⾏线，所以不⾏，交叉线要⼀头A⼀头B才可以。

⼀、直通⽹线和交叉⽹线应⽤连接及线序所谓直通⽹线就是两端线序完全相同的⽹线，这种⽹线两端都遵守TIA/EIA 568A或TIA/EIA 568B标准，是最通⽤的⼀种线序，此外还有⼀种⽤于直接的交叉⽹线，线序参下⽂表格，先来看⼀下直通⽹线（⼜称正线）和交叉⽹线（⼜称反线）的应⽤连接表：win7系统下载连接⽅A 连接⽅B 线型连接备注PC HUB 直通HUB代表集线器，下同HUB HUB 直通A普通⼝，B级联⼝HUB Switch 直通A为级联⼝，Switch代表交换机，下同Switch Router 直通Router 代表路由器，下同PC PC 交叉HUB HUB 交叉AB均是普通⼝连接，或AB均是级联⼝连接HUB Switch 交叉A普通⼝Switch Switch 交叉Router Router 交叉按照TIA/EIA 568A和TIA/EIA 568B标准，标准线序是：标准及线序 1 2 3 4 5 6 7 8TIA/EIA-568A ⽩绿绿⽩橙蓝⽩蓝橙⽩棕棕TIA/EIA-568B ⽩橙橙⽩绿蓝⽩蓝绿⽩棕棕所以，1、直通⽹线AB两端要么是都遵守TIA/EIA 568A，要么是都遵守TIA/EIA 568B标准。
