酸洗镀锌项目简要说明

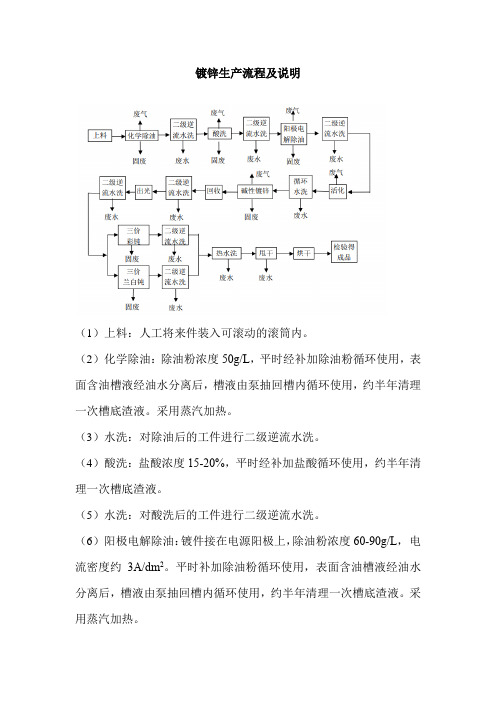

镀锌生产流程及说明（1）上料：人工将来件装入可滚动的滚筒内。

（2）化学除油：除油粉浓度50g/L，平时经补加除油粉循环使用，表面含油槽液经油水分离后，槽液由泵抽回槽内循环使用，约半年清理一次槽底渣液。

采用蒸汽加热。

（3）水洗：对除油后的工件进行二级逆流水洗。

（4）酸洗：盐酸浓度15-20%，平时经补加盐酸循环使用，约半年清理一次槽底渣液。

（5）水洗：对酸洗后的工件进行二级逆流水洗。

（6）阳极电解除油：镀件接在电源阳极上，除油粉浓度60-90g/L，电流密度约3A/dm2。

平时补加除油粉循环使用，表面含油槽液经油水分离后，槽液由泵抽回槽内循环使用，约半年清理一次槽底渣液。

采用蒸汽加热。

（7）水洗：对除油后的工件进行二级逆流水洗。

（8）活化：使用低浓度盐酸进行常温浸泡，盐酸浓度6~10%，通过不断补加盐酸后循环使用，不外排废水。

（9）循环水洗：对活化后工件进行循环清洗，水洗槽中水连续使用，平均5天换一槽水，废水外排。

（10）碱性镀锌：锌浓度8-12g/L，氢氧化钠约18g/L，根据需要添加少量光亮剂，pH=10-12，电流密度4-6A/dm2。

镀锌槽液中的杂质金属离子可定期加入锌粉、活性炭等置换或吸附金属和有机物后经过配套的过滤机过滤后循环回流到镀锌槽内循环使用，过滤机采用过滤网，过滤时渣会截留在滤网上。

镀锌槽槽液循环使用，约一年清理一次槽底渣液。

（11）回收：回收槽内为新鲜水，对镀件浸洗后回收其带出的电镀液，并定期回用至镀锌槽，不外排。

（12）水洗：对镀锌后的镀件进行二级逆流清洗。

（13）出光：低浓度0.5-1%稀硝酸进行出光，出光槽液补加硝酸后循环使用，不外排。

（14）水洗：对出光后的镀件进行二级逆流清洗。

（15）钝化：三价彩钝：铬钝化液中硝酸0.3-0.5%、Cr3+浓度约2-3g/L、钝化层厚度为0.8-1.5μ m。

钝化槽槽液不外排，通过补加钝化药剂后循环使用，每年清理一次槽底渣液。

三价兰白钝：铬钝化液中硝酸0.3-0.5%、Cr3+浓度约2-4g/L、钝化层厚度为0.8-1.5μ m。

酸洗作业指导书一、任务背景酸洗是一种常见的金属表面处理工艺，用于去除金属表面的氧化层、锈蚀、油污等杂质，以提高金属表面的光洁度和粗糙度，同时增强金属材料的耐腐蚀性能。

本作业指导书旨在为酸洗作业提供详细的操作步骤和安全注意事项，确保作业过程安全、高效、符合质量要求。

二、操作步骤1. 准备工作a. 确保操作区域干燥、通风良好，并配备足够的防护设施，如安全眼镜、手套、防护服等。

b. 检查酸洗设备和工具的完好性，并保证其正常运行。

c. 准备所需的酸洗溶液和辅助材料，如酸洗液、中和剂、水等。

2. 清洗金属表面a. 将待酸洗的金属材料放置在酸洗槽中，确保金属表面完全浸泡在酸洗液中。

b. 根据金属材料的特性和要求，选择适当的酸洗液浓度和温度。

c. 使用刷子或喷洒器等工具，均匀地将酸洗液涂抹在金属表面，确保液体覆盖均匀。

d. 根据金属材料的表面情况，可适当延长酸洗时间，但不得超过规定的最大时间。

3. 中和处理a. 酸洗完成后，将金属材料取出，用清水彻底冲洗表面，确保酸洗液完全去除。

b. 使用中和剂对金属表面进行中和处理，以中和残留的酸性物质，防止对环境和人体造成伤害。

c. 中和剂的使用方法和浓度应按照相关标准和规范执行，确保中和效果达到要求。

4. 精加工处理a. 酸洗后的金属材料可能存在一定的粗糙度或表面不平整的问题，可通过精加工处理进行修整。

b. 根据金属材料的要求和精加工工艺的特点，选择合适的工具和方法进行加工，如打磨、抛光等。

c. 精加工处理过程中，应注意操作技巧和安全防护，避免对金属材料造成二次损伤。

5. 检验和验收a. 酸洗作业完成后，对金属材料进行检验，确保表面的氧化层、锈蚀、油污等杂质被彻底去除。

b. 根据相关标准和要求，对酸洗后的金属材料进行验收，确保质量符合规定的技术要求。

三、安全注意事项1. 操作人员应穿戴好防护设备，包括安全眼镜、手套、防护服等，以保护自身安全。

2. 操作过程中应注意通风，确保操作区域空气流通，减少酸雾对人体的危害。

酸洗作业指导书一、任务概述酸洗作业是一种常见的表面处理工艺，用于去除金属表面的氧化皮、锈蚀、油污等杂质，以提高金属材料的表面质量和耐腐蚀性能。

本指导书旨在详细介绍酸洗作业的步骤、注意事项和安全措施，确保作业过程顺利进行，并保护作业人员的安全。

二、作业步骤1. 准备工作a. 确保酸洗设备和工具完好无损，并进行必要的维护和检修。

b. 选择适当的酸洗液和浓度，根据材料和表面污染程度进行调配。

c. 准备所需的个人防护装备，包括防护服、手套、护目镜、口罩等。

2. 表面处理a. 将待处理的金属材料放置在酸洗槽中，确保表面完全浸泡在酸洗液中。

b. 根据材料的特性和要求，调整酸洗液的温度、浸泡时间和搅拌速度等参数。

c. 使用刷子或喷枪等工具，对材料表面进行刷洗或喷洗，以加速酸洗过程。

3. 中和处理a. 酸洗完成后，将金属材料从酸洗槽中取出，并用清水进行冲洗，以去除残留的酸洗液。

b. 准备适当的中和液，如碱性溶液或中性化学品，将其喷洒在金属表面，以中和残留的酸性物质。

c. 再次用清水进行冲洗，确保金属表面干净无污染。

4. 表面处理检验a. 使用检验仪器，如显微镜、光谱仪等，对酸洗后的金属表面进行检测，以确保表面质量符合要求。

b. 根据检测结果，决定是否需要进行补救措施，如再次酸洗、抛光等。

三、注意事项1. 个人防护a. 在酸洗作业过程中，必须佩戴个人防护装备，如防护服、手套、护目镜、口罩等。

b. 避免将酸洗液接触到皮肤、眼睛和呼吸道，如有不慎接触，应立即用清水冲洗并及时就医。

2. 设备安全a. 酸洗设备和工具必须经过定期检修和维护，确保其正常运行。

b. 在酸洗作业过程中，注意设备的操作规范，避免发生泄漏、溢出等安全事故。

3. 酸洗液管理a. 酸洗液的调配和使用必须按照相关规定和标准进行，避免浓度过高或过低。

b. 酸洗液的储存和处理必须符合环保要求，防止对环境造成污染。

4. 废液处理a. 酸洗过程中产生的废液必须进行合理的处理，严禁随意排放或倾倒。

酸洗工艺流程酸洗工艺是一种常见的金属表面处理方法，通过使用酸性溶液来去除金属表面的氧化物、锈蚀物、油污和其他杂质，以达到清洁、光亮和防腐的效果。

酸洗工艺广泛应用于钢铁、铝合金、镀锌板等金属材料的加工和制造过程中。

本文将介绍酸洗工艺的流程和注意事项，以便读者更好地了解和掌握这一重要的表面处理技术。

一、酸洗工艺的流程。

1. 准备工作。

在进行酸洗工艺之前，首先需要对设备和场地进行清洁和消毒，以确保操作环境的卫生和安全。

同时，还需要准备好所需的酸性溶液、腐蚀剂、中和剂、防腐剂等化学药剂，以及酸洗槽、搅拌器、加热设备、通风设备等工艺设备和工具。

2. 预处理。

将待处理的金属材料进行清洁和除油处理，以去除表面的油污和杂质，为后续的酸洗工艺做好准备。

通常采用碱洗、喷砂、喷丸等方法进行预处理，以提高酸洗的效果和质量。

3. 酸洗。

将预处理好的金属材料浸泡在酸性溶液中进行酸洗处理，去除表面的氧化物、锈蚀物和其他杂质。

酸洗的时间和温度可以根据不同的金属材料和工艺要求进行调整，一般为数分钟至数十分钟不等。

同时，需要定期检测酸液的浓度和温度，以确保酸洗的效果和安全。

4. 中和。

酸洗完成后，将金属材料转移到中和槽中进行中和处理，以中和残留在金属表面的酸性物质，防止对环境和设备造成腐蚀和污染。

中和后的金属材料需要进行清洗和干燥处理，以确保表面的清洁和干燥。

5. 防腐。

最后，对酸洗后的金属材料进行防腐处理，以提高其耐腐蚀性能和使用寿命。

常见的防腐方法包括喷涂、浸渍、电镀等，根据不同的金属材料和要求进行选择和施工。

防腐处理完成后，金属材料就可以进行下一道工艺或直接投入使用了。

二、注意事项。

1. 安全第一。

酸洗工艺涉及到酸性溶液和腐蚀剂等化学药剂，操作人员必须佩戴防护眼镜、手套、口罩等个人防护装备，严格遵守操作规程和安全操作规范，以确保操作人员的安全和健康。

2. 环境保护。

酸洗工艺会产生大量的废水、废酸和废气，必须采取有效的措施进行收集、处理和排放，以防止对环境造成污染和危害。

电镀中酸洗改进与防氢脆措施全套OlOne关于酸洗工艺的介绍在电镀过程中，酸洗是一项关键的预处理步骤，它对最终的电镀效果有着举足轻重的影响。

酸洗主要的目的是去除金属表面的氧化层、锈蚀以及其他污染物，从而为电镀提供一个干净、活化的表面。

这个过程不仅关系到镀层的附着力，还直接影响到镀层的外观和性能。

酸洗工艺通常使用稀硫酸或盐酸作为主要的酸洗剂。

这些酸液能有效地去除金属表面的氧化层和锈蚀，但同时也会对金属表面产生腐蚀作用。

因此，在酸洗过程中需要严格控制酸液的浓度、温度以及处理时间，以确保既能有效清洁金属表面，又不对材料造成过度的损伤。

在酸洗过程中，还需要特别注意处理后的废液。

酸洗废液中含有重金属和腐蚀性化学物质，必须进行适当的处理和处置，以防止对环境造成污染。

为了确保酸洗工艺的有效性和安全性，电镀工厂的管理者和操作人员需要对酸洗过程有深入的了解，并严格遵守操作规程。

下面，我们将详细探讨在电镀中进行酸洗时应注意的具体事项。

02Two酸洗工艺的改进及其注意事项在汽车行业的电镀过程中，酸洗是一个关键步骤，用于清除金属表面的锈蚀。

锈蚀主要由铁的氧化物和氢氧化物组成。

这些通常通过酸类组分（如盐酸）和表面活性剂的协同作用来清除，其过程涉及到溶解和剥落。

然而，传统的酸洗方法存在一些缺点，例如高酸浓度可能导致过腐蚀和环境问题。

为此，我们采取了以下改进措施：L降低酸浓度：降低酸浓度，如将盐酸从30%~35%的质量分数降低，可以减少酸液消耗，改善环境，并提高工件表面质量。

低浓度酸液在润湿剂的作用下，能迅速渗透到氧化皮和基体的界面，引发化学反应(Fe÷2HCI=2FeCI2+H2T),同时利用氢气的机械剥落作用来清洁表面。

使用DS857酸性除垢剂能够减少对裸露基体的腐蚀，降低酸的无用消耗。

2 .混合酸液的使用：将盐酸和硫酸按适当比例混合，结合两种酸的特性，能够提高除锈速度并降低操作温度。

3 .采用多功能高效除油除锈剂：如多功能酸洗除油粉和活化盐，这标志着钢铁酸洗工艺的进步。

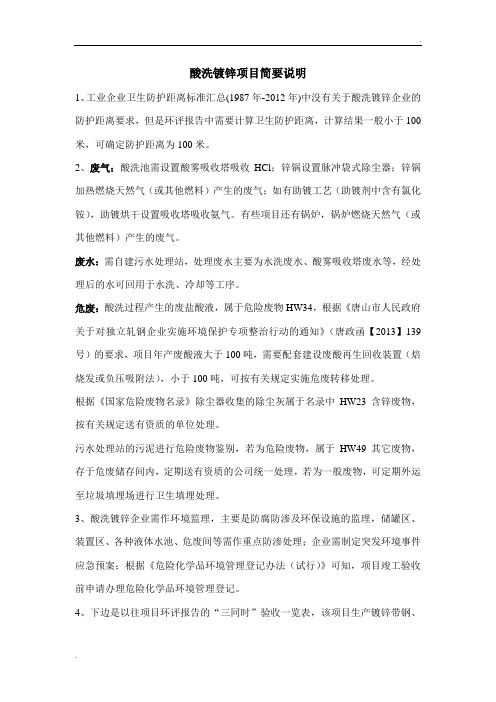

酸洗镀锌项目简要说明
1、工业企业卫生防护距离标准汇总(1987年-2012年)中没有关于酸洗镀锌企业的防护距离要求，但是环评报告中需要计算卫生防护距离，计算结果一般小于100米，可确定防护距离为100米。

2、废气：酸洗池需设置酸雾吸收塔吸收HCl；锌锅设置脉冲袋式除尘器；锌锅加热燃烧天然气（或其他燃料）产生的废气；如有助镀工艺（助镀剂中含有氯化铵），助镀烘干设置吸收塔吸收氨气。

有些项目还有锅炉，锅炉燃烧天然气（或其他燃料）产生的废气。

废水：需自建污水处理站，处理废水主要为水洗废水、酸雾吸收塔废水等，经处理后的水可回用于水洗、冷却等工序。

危废：酸洗过程产生的废盐酸液，属于危险废物HW34，根据《唐山市人民政府关于对独立轧钢企业实施环境保护专项整治行动的通知》（唐政函【2013】139号）的要求，项目年产废酸液大于100吨，需要配套建设废酸再生回收装置（焙烧发或负压吸附法），小于100吨，可按有关规定实施危废转移处理。

根据《国家危险废物名录》除尘器收集的除尘灰属于名录中HW23含锌废物，按有关规定送有资质的单位处理。

污水处理站的污泥进行危险废物鉴别，若为危险废物，属于HW49其它废物，存于危废储存间内，定期送有资质的公司统一处理，若为一般废物，可定期外运至垃圾填埋场进行卫生填埋处理。

3、酸洗镀锌企业需作环境监理，主要是防腐防渗及环保设施的监理，储罐区、装置区、各种液体水池、危废间等需作重点防渗处理；企业需制定突发环境事件应急预案；根据《危险化学品环境管理登记办法（试行）》可知，项目竣工验收前申请办理危险化学品环境管理登记。

4、下边是以往项目环评报告的“三同时”验收一览表，该项目生产镀锌带钢、
镀锌型钢和镀锌钢管。

环境保护措施“三同时”验收一览表。

酸洗岗位职责1、在生产班长的领导下工作。

2、酸洗岗位主要是将加工件按规范进行酸洗操作，以期获得连续、良好的热镀锌层的关键首道工序；酸洗岗位需确保下道热镀锌工序有足量、酸洗质量合格的批量待镀件，以使热镀锌生产正常有序进行。

3、酸洗岗位工作内容为：待镀件卸料、标识、酸洗、清洗、助镀、磨油漆、打工艺孔、分类操作（原则上按工件规格：大小、长短、壁厚、形状、材质、热镀锌操作方法一样进行。

）及检查酸洗质量缺陷等且包括本工段的洗酸池、清理水洗池、处理助镀池、捞池等工作。

保障下道工序镀锌行车的行走路程最短化和提货速度最快化，以提高锌锅的利用率提高产量。

4、酸洗岗位卫生责任区从车间酸洗卸料区到助镀槽的地面及范围内所有的生产设施设备（包括酸洗行车）及电器设备。

5、认真做好黒件镀前质量检查，对不符合酸洗要求的黑件进行分检或上报处理。

一般不符合酸洗要求的原因（现象）及处理方法如下：（1）不合格原因：生铁铸件密封腔体镀件。

处理办法：上报车间办公室制定特殊工艺处理。

（2）不合格原因：工件有大量油漆和污渍附着物。

处理办法：少量磨掉大量采用化学或高温处理。

（3）不合格原因：开裂和缺损，扭曲，变形。

处理办法：上报车间办公室和客户沟通依质量情况忽略、报废或修复处理。

（4）不合格原因：表面锈蚀严重。

处理办法：上报车间办公室处理。

（5）不合格原因：工艺孔没开。

处理办法：上报车间办公室和客户沟通后进行开孔处理。

6、酸洗的作用与目的（1）用盐酸与工件表面氧化皮（铁锈）进行中和反应，生成铁盐与水，使氧化皮被酸从工件表面溶解而清除。

目的是使工件表面全部暴露出钢基灰白色的活化表面，以利于工件热镀锌形成完整的镀层，不发生漏镀现象。

（2）工件酸洗的副作用：工件酸洗时酸与暴露出的钢基表面的铁发生置换反应生成铁盐和氢气，这个反应结果会对工件的镀锌质量产生不利影响，严重反应会造成镀锌层表面粗糙和起泡现象的镀锌质量问题。

同时会加大酸的消耗和工件重量的减轻，增加生产成本。

清洁镀锌工艺技术清洁镀锌工艺技术是指在钢材表面覆盖一层锌层，以保护钢材不被氧化、腐蚀。

清洁镀锌工艺技术不仅可以延长钢材的使用寿命，还可以美化钢材的外观，提高钢材的市场竞争力。

本文将介绍清洁镀锌工艺技术的步骤和原理。

清洁镀锌工艺技术主要由五个步骤组成：酸洗、流水洗、镀锌、温水冲洗和晾干。

首先进行酸洗，将钢材浸泡在酸液中，去除表面的锈垢和油污。

然后进行流水洗，将酸洗后的钢材进行冲洗，彻底清洗掉残留的酸液和杂质。

接下来是镀锌过程，将钢材浸泡在含锌溶液中，通过电解作用在钢材表面形成一层均匀的锌层。

镀锌完毕后，进行温水冲洗，将残留的溶液和杂质去除干净。

最后将钢材晾干，可以通过自然风干或者机械烘干。

清洁镀锌工艺技术的原理是利用电化学反应在钢材表面镀上一层锌层。

首先是酸洗过程，酸液中的氢离子和金属表面的氧化铁发生反应，生成水和铁离子。

然后在流水洗的过程中，将产生的水和铁离子冲洗掉，以保证钢材表面的干净。

接下来的镀锌过程中，通过直流电流在钢材表面形成氢气和锌离子。

镀锌液中的锌离子会与钢材表面的铁离子结合形成锌铁合金，沉积在钢材表面形成均匀的锌层。

镀锌完毕后，在温水冲洗过程中可以去除残留的锌离子和杂质。

最后将钢材晾干，完成整个清洁镀锌工艺技术的过程。

清洁镀锌工艺技术具有以下优点：首先，可以提高钢材的抗腐蚀性能，延长钢材的使用寿命。

其次，锌层可以增强钢材的耐磨性，减少表面的磨损。

再次，清洁镀锌工艺技术可以美化钢材的外观，提高产品的附加值。

最后，清洁镀锌工艺技术环保性好，不会产生有害物质的排放。

总之，清洁镀锌工艺技术是一种重要的表面处理技术，可以提高钢材的抗腐蚀性能和美观度。

通过酸洗、流水洗、镀锌、温水冲洗和晾干这五个步骤，可以将钢材表面镀上一层均匀的锌层，形成保护层，延长钢材的使用寿命。

清洁镀锌工艺技术应用广泛，例如建筑、汽车、船舶等行业，对于提高产品质量，增加市场竞争力有着重要意义。

镀锌钢管生产工艺
镀锌钢管生产工艺是将钢管表面镀上一层锌层，以增强钢管的耐腐蚀性能。

下面将介绍镀锌钢管的生产工艺。

首先是材料准备。

镀锌钢管的材料一般是冷轧或热轧的无缝钢管或焊接钢管。

这些钢管需要经过化学成分分析、综合力学性能测试等检验。

材料的合格后，进行下一步工艺。

第二步是酸洗。

钢管进入酸洗槽内，通过酸洗液的作用，去除钢管表面的氧化层和锈蚀物，达到表面清洁的效果。

酸洗的目的是为了提高镀锌膜与钢管的附着力。

第三步是水洗。

酸洗后的钢管需要经过水洗，以去除酸洗剂残留物和表面杂质。

水洗时，水的流速要适中，确保钢管表面充分清洗干净。

第四步是酸洗再次。

水洗后的钢管需要进行再次酸洗，以进一步清洁表面。

这一步的酸洗液通常比第一次酸洗液要浓，清洗时间也要更长。

第五步是烘干。

酸洗后的钢管需要通过烘干炉进行烘干，以去除钢管表面的水分，确保镀锌效果。

第六步是镀锌。

将干燥的钢管浸入熔融的锌液中，通过化学反应将锌涂覆在钢管表面。

镀锌温度通常在450-500摄氏度之间，时间根据钢管的规格和要求而定。

第七步是冷却。

经过镀锌后的钢管需要经过冷却，以确保镀锌层的稳定。

最后一步是割尾和检验。

将镀锌钢管的两端割去不合格的部分，并进行外观和尺寸的检验。

合格后即可包装和出厂。

以上就是镀锌钢管生产工艺的简要介绍。

该工艺通过对钢管表面的处理和镀锌，能够提高钢管的耐腐蚀性能，延长使用寿命，广泛应用于建筑、船舶、制造业等领域。

热热镀锌酸洗的作用
镀锌酸洗的主要作用是去除钢材表面的氧化皮和其他杂质，为后续的热镀锌工艺做准备。

具体来说：
去除氧化层：钢材在生产、运输和储存过程中，其表面容易生成一层氧化铁（锈）或其它杂质，这层氧化物会阻碍锌与钢基材的良好结合。

通过酸洗，可以有效溶解掉这些氧化物，使钢基材露出纯净的金属表面。

提高附着力：经过酸洗处理后，钢材表面变得洁净且粗糙度增加，这有利于提高随后热镀锌时锌层与钢铁基体之间的机械咬合和化学键合力，从而确保锌镀层具有良好的附着性和耐蚀性。

防止锌层缺陷：若不进行酸洗处理，钢件表面的杂质可能在热镀锌过程中导致锌液无法均匀沉积，形成气泡、夹杂等镀层缺陷，影响防腐效果和外观质量。

因此，酸洗是热镀锌前必不可少的预处理步骤，对于确保最终得到高质量的镀锌产品至关重要。

在实际操作中，通常使用硫酸、盐酸或者它们的混合溶液来进行酸洗。
