最短路径问题作图及全等训练

初二数学最短路径练习题及答案导言：数学中的最短路径问题是指在网络图中寻找两个顶点之间路径长度最短的问题。

该问题在实际生活中应用广泛，比如在导航系统中为我们找到最短的路线。

对于初二学生而言，在学习最短路径问题时，题目练习是非常重要的。

本文将为初二数学学习者提供一些最短路径练习题及答案，帮助他们巩固知识和提高解题能力。

练习题一：某地有4个村庄A、B、C、D，它们之间的道路如下图所示。

要求从村庄A到村庄D，经过的道路距离最短，请你找出最短路径，并计算出最短路径的长度。

解答一：根据题目所给的道路图，我们可以使用最短路径算法来求解最短路径。

以下是求解过程：1. 首先，我们需要创建一个包含4个顶点的图，并初始化每条边的权值。

将A、B、C、D顶点分别标记为1、2、3、4。

村庄A到村庄B的距离为5，即A-5-B。

村庄A到村庄C的距离为3，即A-3-C。

村庄B到村庄C的距离为2，即B-2-C。

村庄B到村庄D的距离为6，即B-6-D。

村庄C到村庄D的距离为4，即C-4-D。

2. 接下来，我们使用迪杰斯特拉算法求解最短路径。

a) 首先，我们将起始顶点A的距离设置为0，其他顶点的距离设置为无穷大。

b) 然后，我们选择距离最短的顶点，并将其标记为已访问。

c) 然后，我们更新与该顶点相邻的顶点的距离。

如果经过当前顶点到达邻接顶点的距离比已记录的最短路径更短，就更新最短路径。

d) 重复上述步骤，直到找到最短路径为止。

3. 经过计算，最短路径为A-3-C-4-D，距离为7。

练习题二：某城市有6个地点，它们之间的交通图如下所示。

请你计算从地点A到地点F的最短路径，并给出最短路径的长度。

解答二：根据题目所给的交通图，我们可以使用最短路径算法来求解最短路径。

以下是求解过程：1. 首先，我们需要创建一个包含6个顶点的图，并初始化每条边的权值。

将地点A、B、C、D、E、F分别标记为1、2、3、4、5、6。

地点A到地点B的距离为4，即A-4-B。

13.4轴对称最短路径问题专题练习人教版2024—2025学年八年级上册题型一、两定点一动点作图问题1.如图，A、B是两个居民小区，快递公司准备在公路l上选取点P处建一个服务中心，使P A+PB最短．下面四种选址方案符合要求的是（）A．B．C．D．2.如图，直线l是一条河，P，Q是两个村庄，欲在l上的某处修建一个水泵站，向P，Q两地供水，现有如下四种铺设方案，图中实线表示铺设的管道，则所需管道最短的是（）A．B．C．D．3.如图，直线l是一条公路，A、B是两个村庄．欲在l上的某点处修建一个车站，直接向A、B两地提供乘车服务．现有如下四种建设方案，图中实线表示铺设的行走道路，则铺设道路最短的方案是（）A．B．C．D．4.为了促进A，B两小区居民的阅读交流，区政府准备在街道l上设立一个读书亭C，使其分别到A，B两小区的距离之和最小，则下列作法正确的是（）A．B．C．D．5.如图，在正方形网格中有M，N两点，在直线l上求一点P使PM+PN最短，则点P应选在（）A．A点B．B点C．C点D．D点题型二、两定点一动点求线段和最小值1.如图，在△ABC中，∠ABC＝60°，AD⊥BC于D点，AB＝12，．若点E、F分别是线段AD、线段AB上的动点，则BE+EF的最小值是（）A．6B．12C．D．2.如图，在△ABC中，AB＝AC，BC＝4，面积是14，AC的垂直平分线EF分别交AC，AB边于E、F点．若点D为BC边的中点，点M为线段EF上一动点，则CM+DM的最小值为（）A．21B．7C．6D．3.53.如图，在△ABC中，∠A＝90°，AB＝6，AC＝8，BC＝10，CD平分∠BCA交AB于点D，点P，Q分别是CD，AC上的动点，连接AP，PQ，则AP+PQ的最小值是（）A．6B．5C．4.8D．44.如图，在Rt△ABC中，∠ACB＝90°，AC＝6，BC＝8，AB＝10，AD是∠BAC的平分线．若P，Q分别是AD和AC上的动点，则PC+PQ的最小值（）A．2.4B．4C．5D．4.85.如图，点N在等边△ABC的边BC上，CN＝6，射线BD⊥BC，垂足为点B，点P是射线BD上一动点，点M是线段AC上一动点，当MP+NP的值最小时，CM＝7，则AC的长为（）A．8B．9C．10D．126.如图，已知等边△ABC的边长为4，点D，E分别在边AB，AC上，AE＝2BD．以DE为边向右作等边△DEF，则AF+BF的最小值为（）A．4B．4C．4D．47.数形结合是重要的数学思想，借助图形，求解的最小值为．8.如图，C为线段BD上一动点，分别过点B、D作AB⊥BD，ED⊥BD，连接AC、EC，已知线段AB＝4，DE＝2，BD＝8，设CD＝x．（1）用含x的代数式表示AC+CE的长；（2）请问点C满足什么条件时，AC+CE最小？最小为多少？（3）根据（2）中的规律和结论，请构图求代数式的最小值．9.如图，A，B两个小镇在河流CD的同侧，到河的距离分别为AC＝6千米，BD＝14千米，且CD＝15千米，现要在河边建一自来水厂，同时向A，B两镇供水，铺设水管的费用为每千米3万元，请你在河流CD上选择水厂的位置M，使铺设水管的费用最省，并求出总费用是多少？题型三、两定点一动点求周长最小值1.如图，在△ABC中，直线m是线段BC的垂直平分线，点P是直线m上的一个动点．若AB＝7，AC＝4，BC＝5，则△APC周长的最小值是（）A．12B．11C．9D．72.如图，在△ABC中，AB＝AC，BC＝4，面积是12，AC的垂直平分线EF分别交AB，AC边于点E，F．若点D为BC边的中点，点P为线段EF上一动点，则△PCD周长的最小值为（）A．8B．3C．6D．43.如图，在直角坐标系中，点A，B的坐标分别为（1，4）和（3，0），点C是y轴上的一个动点，且A，B，C三点不在同一条直线上，当△ABC的周长最小时点C的坐标是（）A．（0，3）B．（0，2）C．（0，1）D．（0，0）4.如图，Rt△ABC中，∠C＝90°，AC＝3，BC＝4，AB＝5，D、E、F分别是AB、BC、AC边上的动点，则△DEF的周长的最小值是（）A．2.5B．3.5C．4.8D．65.如图，在△ABC中，∠ACB＝90°，以AC为底边在△ABC 外作等腰△ACD，过点D作∠ADC的平分线分别交AB，AC于点E，F．若BC＝5，∠CAB＝30°，点P是直线DE 上的一个动点，则△PBC周长的最小值为（）A．15B．17C．18D．206.如图，在平面直角坐标系中，点P的坐标为（2，3），P A⊥x轴，PB⊥y轴，C是OA的中点，D是OB上的一点，当△PCD的周长最小时，点D的坐标是（）A．（0，1）B．C．D．（0，2）7．如图，等边△ABC的边长为4，AD是BC边上的中线，F是AD边上的动点，E是AC边上一点，若AE＝2，当EF+CF取得最小值时，则∠ECF的度数为______8.如图，点A（1，﹣1），B（2，﹣3）（1）点A关于x轴的对称点的坐标为．（2）若点P为坐标轴上一点，当△APB的周长最小时，点P的坐标为．三、一定点二动点线段或周长问题1.如图，在五边形中，∠BAE＝140°，∠B＝∠E＝90°，在边BC，DE上分别找一点M，N，连接AM，AN，MN，则当△AMN的周长最小时，求∠AMN+∠ANM的值是（）A．100°B．140°C．120°D．80°2.如图，∠AOB＝30°，P是∠AOB内的一个定点，OP＝12cm，C，D分别是OA，OB上的动点，连接CP，DP，CD，则△CPD周长的最小值为．3.如图，∠AOB＝20°，M，N分别为OA，OB上的点，OM＝ON＝3，P，Q分别为OA，OB上的动点，则MQ+PQ+PN的最小值为．四、一定点二动点角度问题1.如图，在四边形ABCD中，∠C＝40°，∠B＝∠D ＝90°，E，F分别是BC，DC上的点，当△AEF的周长最小时，∠EAF的度数为（）A．100°B．90°C．70°D．80°2，如图，∠MON＝45°，P为∠MON内一点，A 为OM上一点，B为ON上一点，当△P AB的周长取最小值时，∠APB的度数为（）A．45°B．90°C．100°D．135°3.如图，点P为∠AOB内一点，点M，N分别是射线OA，OB上一点，当△PMN的周长最小时，∠OPM＝50°，则∠AOB的度数是（）A．55°B．50°C．40°D．45°4.已知点P在∠MON内．如图1，点P关于射线OM的对称点是G，点P关于射线ON的对称点是H，连接OG、OH、OP．（1）若∠MON＝50°，求∠GOH的度数；（2）如图2，若OP＝6，当△P AB的周长最小值为6时，求∠MON的度数．五、二定点二动点1.如图，∠AOB＝20°，点M、N分别是边OA、OB上的定点，点P、Q分别是边OB、OA上的动点，记∠MPQ＝α，∠PQN＝β，当MP+PQ+QN最小时，则β﹣α的值为（）A．10°B．20°C．40°D．60°2.如图，在四边形ABCD中，∠B＝90°，AB∥CD，BC＝3，DC＝4，点E在BC上，且BE＝1，F，G为边AB上的两个动点，且FG＝1，则四边形DGFE的周长的最小值为．3.如图，锐角∠MON内有一定点A，连结AO，点B、C分别为OM、ON边上的动点，连结AB、BC、CA，设∠MON＝α（0°＜α＜90°），当AB+BC+CA取得最小值时，则∠BAC＝．（用含α的代数式表示）4.如图，在平面直角坐标系中，O为原点，点A，C，E的坐标分别为（0，4），（8，0），（8，2），点P，Q是OC边上的两个动点，且PQ＝2，要使四边形APQE的周长最小，则点P的坐标为（）A．（2，0）B．（3，0）C．（4，0）D．（5，0）5.已知B，C是平面直角坐标系中与x轴平行且距离x轴1个单位长度的直线上的两个动点（点B在点C左侧），且BC＝2，若有点A（0，5）和点D（3，3），则当AB+BC+CD的值最小时，点C的坐标为．6.如图，在平面直角坐标系中，已知点A（0，1），B（4，0），C（m+2，2），D（m，2），当四边形ABCD的周长最小时，m的值是（）A．B．C．1D．7.如图，在△ABC中，AB＝AC，∠A＝90°，点D，E是边AB上的两个定点，点M，N分别是边AC，BC上的两个动点．当四边形DEMN的周长最小时，∠DNM+∠EMN的大小是（）A．45°B．90°C．75°D．135°8.如图，∠MON＝α，α＜30°，点A为ON上一定点，点C为ON上一动点，B，D为OM上两动点，当AB+BC+CD最小时，∠BCD+∠ABC＝（）A．5αB．6αC．90°﹣αD．180°﹣α9.如图，直线l 1，l 2表示一条河的两岸，且l 1∥l 2．现要在这条河上建一座桥（桥与河的两岸相互垂直），使得从村庄A 经桥过河到村庄B 的路程最短，应该选择路线（ ）A ．B ．C ．D ．10.如图，直线l 1、l 2表示一条河的两岸，且l 1∥l 2，现要在这条河上建一座桥，使得村庄A 经桥过河到村庄B 的路程最短，现两位同学提供了两种设计方案，下列说法正确的是（ ）方案一：①将点A 向上平移d 得到A '；②连接A 'B 交l 1于点M ；③过点M 作MN ⊥l 1，交l 2于点N ，MN 即桥的位置．方案二：①连接AB 交l 1于点M ；②过点M 作MN ⊥l 1，交l 2于点N ．MN 即桥的位置．A ．唯方案一可行B ．唯方案二可行C ．方案一、二均可行D ．方案一、二均不可行六、线段差的最大值1.如图，在正方形ABCD 中，AB ＝8，AC 与BD 交于点O ，N 是AO 的中点，点M 在BC 边上，且BM ＝6．P为对角线BD上一点，则PM﹣PN的最大值为（）A．2B．3C．D．2.如图，已知△ABC为等腰直角三角形，AC＝BC＝4，∠BCD＝15°，P为CD上的动点，则|P A﹣PB|的最大值为．七、多条线段和的最小值1.如图所示，已知A、B、C、D，请在图中找出一点P，使P A+PB+PC+PD最小．2.如图，在平面直角坐标系中，点E在原点，点D（0，2），点F（1，0），线段DE和EF构成一个“L”形，另有点A（﹣1，5），点B（﹣1，﹣1），点C（6，﹣1），连AD，BE，CF．若将这个“L”形沿y轴上下平移，当AD+DE+BE 的值最小时，E点坐标为；若将这个“L”形沿x轴左右平移，当AD+DE+EF+CF的值最小时，E点坐标为．。

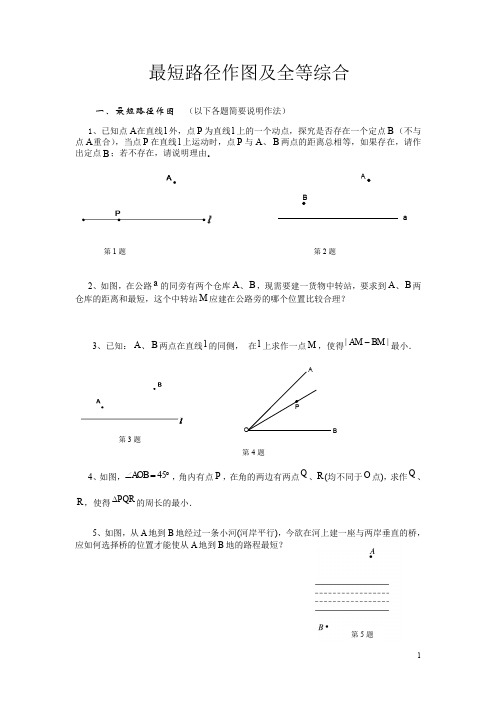

a BB最短路径作图及全等综合一、最短路径作图（以下各题简要说明作法）1、已知点A在直线l外，点P为直线l上的一个动点，探究是否存在一个定点B（不与点A重合），当点P在直线l上运动时，点P与A、B两点的距离总相等，如果存在，请作出定点B；若不存在，请说明理由．2、如图，在公路a的同旁有两个仓库A、B，现需要建一货物中转站，要求到A、B两仓库的距离和最短，这个中转站M应建在公路旁的哪个位置比较合理？3、已知：A、B两点在直线l的同侧，在l上求作一点M，使得||AM BM-最小．4、如图，45AOB∠=︒，角内有点P，在角的两边有两点Q、R(均不同于O点)，求作Q、R，使得PQR∆的周长的最小．5、如图，从A地到B地经过一条小河(河岸平行)，今欲在河上建一座与两岸垂直的桥，应如何选择桥的位置才能使从A地到B地的路程最短？第1题第2题第5题第3题第4题6、(实际应用题)我班举行文艺晚会，桌子摆成如图a所示两直排(图中的AO，BO)，AO 桌面上摆满了橘子，OB桌面上摆满了糖果，站在C处的学生小明先拿橘子再拿糖果，然后到D处座位上，请你帮助他设计一条行走路线，使其所走的总路程最短？7、正方形ABCD中,BE平分∠DBC,点P在BE上,点Q在BC上,当CP+PQ最小时，找出点P与点Q的位置。

二、全等综合训练1、如图，在ABC∆中，90C∠=，ABC∠的平分线BD交AC于点D，且:2:3CD AD=，10AC cm=，则点D到AB的距离等于__________cm；2、将一张正方形纸片按如图的方式折叠，,BC BD为折痕，则CBD∠=_________；3、如图，已知AB=CD=AE=BC+DE=2，∠ABC=∠AED=90°，则五边形ABCDE的面积为。

4、如下图，在△ABC中，AD为∠BAC的平分线，DE⊥AB于E，DF⊥AC于F，△ABC面积是28cm²，AB=20cm，AC=8cm，则DE= 。

数学人教版八年级上册最短路径.4最短路径问题.ppt1、最短路径问题13.4济水一中韩延军问题一：如图，要在燃气管道L上修建一个泵站，分别向A、B两镇供气，泵站修在管道的什么地方，可使所用的输气管线最短？所以泵站建在点P可使输气管线最短P问题二：如图，要在燃气管道L上修建一个泵站，分别向A、B两镇供气，泵站修在管道的什么地方，可使所用的输气管线最短？B′P作法：〔1〕作点B关于直线L的对称点B′；〔2〕连接AB′，与直线L相交于点P．则：点P即为所求．问题：你能用所学的学问证明AC+BC最短吗？·lB′BA·C互动释疑证明：如图，在直线l上任取一点C′〔与点C不重合〕，连接AC′，BC′，B′C′．C′由轴2、对称的性质知，BC=B′C，BC′=B′C′．∴AC+BC=AB′，AC′+BC′=AC′+B′C′．在△AB′C′中AB′＜AC′+B′C′∴AC+BC＜AC′+BC′即AC+BC最短问题2：求直线同侧的两点与直线上一点所连线段的和最短的问题。

小结：只要找到其中一个点关于这条直线的对称点，连接对称点与另一个点，与该直线的交点，即为所确定的位置.B·lA·B′C同侧异侧作对称点练习一：相传，古希腊亚历山大里亚城里有一位久负盛名的学者，名叫海伦．有一天，一位将军专程拜见海伦，求教一个百思不得其解的问题：从图中的A 地出发，到一条笔直的河边l饮马，3、然后到B地．到河边什么地方饮马可使他所走的路线全程最短？反馈拓展BAlBAlB′P将军饮马能力提升1、如图：牧马营地在点p处，每天牧马人要赶着马群先到草地a吃草，再到河边b饮水，最终回到营地。

请你设计一条放牧路线，使牧马人所走的总路程最短。

ab草地河●pp1●●p2MN2、如图：为了做好国庆期间的交通安全工作，某交警执勤小队从A处出发，先到公路上设卡检查，然后到公路上设卡检查，最终再到达B地执行任务。

他们如何走才能使其总路程最短？ABA′B′DC能力提升归纳在解决最短路径问题时，我们通常利用轴对称等改变把已知问题转化为简单解决的问题，从而做出最短路径的选4、择。

最短路径问题练习题最短路径问题是图论中的一个经典问题，主要研究在加权图中找到两个顶点之间的最短路径。

这个问题在实际生活中有广泛的应用，比如导航系统中的路线规划、网络中的数据传输等。

以下是一些关于最短路径问题的练习题，供同学们练习和思考。

练习题1：Dijkstra算法的应用给定一个包含6个顶点的图，顶点编号为1到6，边的权重如下所示：- 1-2: 7- 1-3: 9- 2-3: 14- 2-4: 10- 3-4: 15- 3-5: 6- 4-5: 11- 5-6: 2- 3-6: 20请使用Dijkstra算法找出从顶点1到顶点6的最短路径。

练习题2：Bellman-Ford算法的应用考虑一个包含5个顶点的图，顶点编号为A、B、C、D、E，边的权重如下所示：- A-B: 5- A-C: 3- B-C: 1- B-D: 2- C-E: 8使用Bellman-Ford算法计算从顶点A到顶点E的最短路径。

练习题3：Floyd-Warshall算法的应用给定一个包含4个顶点的图，顶点编号为1、2、3、4，边的权重如下所示：- 1-2: 4- 1-3: 5- 2-3: 3- 2-4: 7- 3-4: 2使用Floyd-Warshall算法计算所有顶点对之间的最短路径。

练习题4：有向图中的最短路径问题在一个有向图中，有5个顶点，编号为1到5，边的权重如下所示：- 1->2: 2- 1->3: 3- 2->3: 1- 2->4: 4- 3->4: 5- 3->5: 2- 4->5: 1找出从顶点1到顶点5的最短路径。

练习题5：负权重边的最短路径问题考虑一个包含4个顶点的图，顶点编号为1、2、3、4，边的权重如下所示：- 1-2: 10- 2-3: -3- 3-4: 1在这种情况下，使用Bellman-Ford算法找出从顶点1到顶点4的最短路径，并讨论负权重边对最短路径算法的影响。
