聚偏氟乙烯膜(PVDF)亲水性改善方法的研究进展

Material Sciences 材料科学, 2020, 10(12), 973-979Published Online December 2020 in Hans. /journal/mshttps:///10.12677/ms.2020.1012117聚偏氟乙烯膜制备与改性研究进展彭湘梅1*，黄强1,2#，李绍峰1,2，孙健1，王梦婷11深圳职业技术学院建筑与环境工程学院，广东深圳2深圳职业技术学院城市生态与环境技术研究院，广东深圳收稿日期：2020年11月15日；录用日期：2020年12月17日；发布日期：2020年12月24日摘要聚偏氟乙烯(PVDF)膜具有出色的稳定性、可塑性、耐磨性等特点，被广泛应用于饮用水与废水处理领域中。

但PVDF膜还存在抗污能力不足和渗透性较差等问题，限制了其在水处理领域中更进一步的发展。

因此提高膜抗污染能力以及提高膜通量已然成为制备和改性PVDF膜的研究重点。

本文对PVDF膜制备方法和改性技术进行了梳理，首先概述了PVDF材料及PVDF膜制备方法，并着重介绍了非溶剂诱导相转化法和热诱导相转化法；然后总结了近年来PVDF膜改性的研究进展；最后对PVDF膜制备及改性研究的发展前景进行了展望。

针对PVDF膜通量低、易污染等问题，提供了一些科学可行的解决方法。

关键词聚偏氟乙烯(PVDF)，PVDF膜的制备，PVDF膜的改性Research Progress in Preparation andModification of Polyvinylidene FluorideMembraneXiangmei Peng1*, Qiang Huang1,2#, Shaofeng Li1,2, Jian Sun1, Mengting Wang11School of Construction and Environmental Engineering, Shenzhen Polytechnic, Guangdong Shenzhen2Institute of Urban Ecology and Environment Technology, Shenzhen Polytechnic, Guangdong ShenzhenReceived: Nov. 15th, 2020; accepted: Dec. 17th, 2020; published: Dec. 24th, 2020AbstractPolyvinylidene fluoride (PVDF) membranes are widely used in the fields of drinking water and *第一作者。

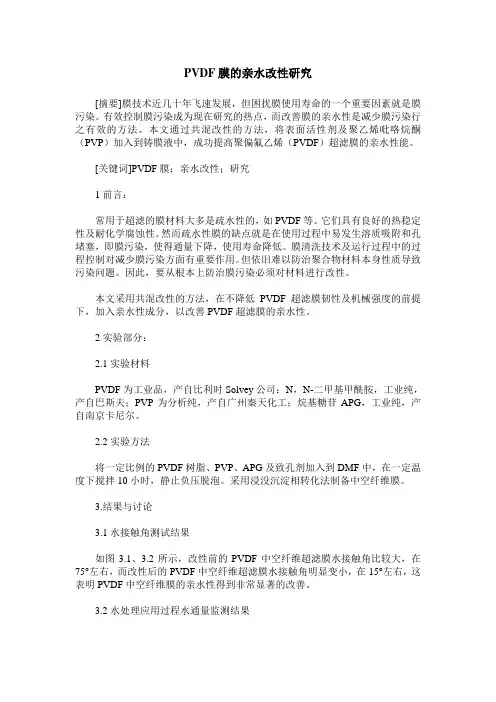

PVDF膜的亲水改性研究[摘要]膜技术近几十年飞速发展，但困扰膜使用寿命的一个重要因素就是膜污染。

有效控制膜污染成为现在研究的热点，而改善膜的亲水性是减少膜污染行之有效的方法。

本文通过共混改性的方法，将表面活性剂及聚乙烯吡咯烷酮（PVP）加入到铸膜液中，成功提高聚偏氟乙烯（PVDF）超滤膜的亲水性能。

[关键词]PVDF膜；亲水改性；研究1前言：常用于超滤的膜材料大多是疏水性的，如PVDF等。

它们具有良好的热稳定性及耐化学腐蚀性。

然而疏水性膜的缺点就是在使用过程中易发生溶质吸附和孔堵塞，即膜污染，使得通量下降，使用寿命降低。

膜清洗技术及运行过程中的过程控制对减少膜污染方面有重要作用。

但依旧难以防治聚合物材料本身性质导致污染问题。

因此，要从根本上防治膜污染必须对材料进行改性。

本文采用共混改性的方法，在不降低PVDF超滤膜韧性及机械强度的前提下，加入亲水性成分，以改善PVDF超滤膜的亲水性。

2实验部分：2.1实验材料PVDF为工业品，产自比利时Solvey公司；N，N-二甲基甲酰胺，工业纯，产自巴斯夫；PVP为分析纯，产自广州秦天化工；烷基糖苷APG，工业纯，产自南京卡尼尔。

2.2实验方法将一定比例的PVDF树脂、PVP、APG及致孔剂加入到DMF中，在一定温度下搅拌10小时，静止负压脱泡。

采用浸没沉淀相转化法制备中空纤维膜。

3.结果与讨论3.1水接触角测试结果如图3.1、3.2所示，改性前的PVDF中空纤维超滤膜水接触角比较大，在75°左右，而改性后的PVDF中空纤维超滤膜水接触角明显变小，在15°左右，这表明PVDF中空纤维膜的亲水性得到非常显著的改善。

3.2水处理应用过程水通量监测结果图3.3为改性前后PVDF中空纤维膜在污水处理中的水通量运行图。

从图中可以看到，改性后的中空纤维膜运行水通量绝对值明显高于未改性前的中空纤维膜。

改性后的PVDF膜的普遍临界水通量可达到30-80L/m2h，长期污水运行通量一般为18L/m2h。

高性能氟塑脂涂料在灯泡行业中的应用由于室内的高瓦数灯泡温度非常高，常因忽然吹至冷风或从天而降的雪引至爆裂，玻璃四溅，伤及行人。

高品质的高性能氟塑脂PFA涂料可长期在高温使用，对灯炮炸裂的问题，可以迎刃而解。

因为：（1）高性能氟塑脂PFA是十分好的绝缘材料，涂在灯泡表面后，可以减少玻璃突变的温差而减低爆炸的机会；（2）即使玻璃在炸裂时，氟塑脂涂料PFA 薄膜会进抓住玻璃的碎片，避免飞溅伤人；（3）氟塑脂涂料PFA是高品质产品纯度极高，即使涂在灯泡上也不会影响其光亮度；（4）高性能氟塑脂涂料符合美国食品条例，可以使用在需接触食物的灯泡上使用了高性能氟塑脂涂料处理的灯泡不易破裂，行人不会为四溅的玻璃争相走避，管理法人也不用为灯泡伤人而赔偿。

因此，经高性能氟塑脂涂料处理的灯泡，是优质生活的必须品。

—文章摘自网络聚四氟乙烯膜的亲水化改性研究进展聚四氟乙烯(PTFE)是综合性能非常优良的塑料，具有优良的化学稳定性，能耐热、耐寒和耐化学腐蚀性，同时，它还具有优良的电绝缘性、低的表面张力和摩擦系数、不燃性、耐大气老化性和高低温适应性能，并且具有较高的力学性能，广泛应用于航空航天、石油化工、机械、电子电器、建筑、纺织等诸多领域。

但是这种极强的非极性使PTFE的疏水性很强，从而极大限制了其在医疗、卫生等工业领域的应用。

随着PTFE膜应用范围的不断扩大，国内外研究人员围绕PTFE 膜的表面改性已进行了大量研究，包括等离子体处理、功能单体聚合、化学处理和溅涂等。

这些处理方法都能有效提高其黏结性和湿润性，增加表面能。

1 PTFE疏水性强的原因PTFE的水接触角高达120°，也就是其润湿程度很差。

从表面特征来看，主要有3方面的原因。

1.1化学键能高PTFE是以碳原子链为骨架，链周围被氟原子包围的结构。

由极强C-F键(键能为485.3kJ/mol，约50eV)和被原子所强化的C-C键(键能为345.6kJ/mol，约3.5eV)组成的一种线形高分子，具有完全对称结构。

聚偏氟乙烯膜的亲水化改性研究进展苗小郁,李建生,王连军,孙秀云(南京理工大学环境科学与工程系,南京210094) 摘要 强疏水性聚偏氟乙烯(PV DF)膜的亲水化改性是当前分离膜研究的热点之一。

从膜本体及膜表面两个角度对PV DF膜的亲水化改性进行了综述,介绍了共混、共聚、化学改性、等离子体处理及接枝改性等多种改性方法的机理、特点及改性效果。

关键词 聚偏氟乙烯膜　亲水化改性Review on Hydrophilic Modification of Poly(vinylidene fluoride)Membranes M IAO Xiaoy u,LI Jiansheng,WANG Lianjun,SUN Xiuyun (Depar tment o f Enviro nmental Science&Eng ineering,Univ ersity of Science&T echno log y,N anjing210094)A bstract H ydro philic modificatio n of poly(vinylidene f luoride)membr anes is o ne of the ho tspots in mem-br ane scie nce.In this paper,the mechanisms,characteristics,effects of sur face and ma te rial mo dification are review ed, including blending,copolymeriza tion,surface chemistry treatment,pla sma t reatment and gr afting polymerization.Key words poly(viny lidene fluoride)membrane s,hy drophilic modificatio n0　引言聚偏氟乙烯(P V DF)是一种结晶型聚合物,聚合度达几十万。

CHEMICAL INDUSTRY AND ENGINEERING PROGRESS 2016年第35卷第8期·2480·化工进展聚偏氟乙烯膜亲水改性研究进展张松峰，吴力立（武汉理工大学材料科学与工程学院，湖北武汉430070）摘要：聚偏氟乙烯以其优异的力学性能和化学性能被广泛用于制备微滤膜、超滤膜、纳滤膜和反渗透膜等水处理膜材料，然而由于其极强的疏水性，使其在用于水处理过程中存在通量低和容易被污染等缺陷，这极大地降低了水处理效率和薄膜的使用寿命，因此对其亲水改性具有重要的实际意义。

本文根据改性方法的异同，将近几年来国内外对聚偏氟乙烯膜的亲水化改性研究工作按共混改性、共聚改性、表面接枝改性和表面涂覆改性等方法进行了综述，通过不同改性方法对聚偏氟乙烯水处理膜的亲水效果、渗透能力和防污染性等方面的影响，着重比较讨论了各种改性方法的改性效果及优缺点。

最后对未来聚偏氟乙烯膜的亲水改性研究及工业化应用的发展趋势进行了展望。

关键词：聚偏氟乙烯；膜；亲水改性；水接触角；渗透性；防污染性中图分类号：TQ 028.8 文献标志码：A 文章编号：1000–6613（2016）08–2480–08DOI：10.16085/j.issn.1000-6613.2016.08.27Research progress of hydrophilic modification of polyvinylidene fluoridemembranesZHANG Songfeng，WU Lili（School of Materials Science and Engineering，Wuhan University of Technology，Wuhan430070，Hubei，China）Abstract：Polyvinylidene fluoride（PVDF），due to its excellent mechanical and chemical properties，has been widely used to prepare microfiltration，ultrafiltration，nanofiltration and reverse osmosis membranes for water treatment. However，its strong hydrophobicity makes it easy get fouled and poor permeability in the water treating process，so it is beneficial to improve the hydrophilic properties by modification. This paper summarized the researches of PVDF hydrophilic modification in recent years from the aspects of blending，co-polymerization，surface grafting and surface coating. By comparing the influence of hydrophilicity，permeability and anti-fouling among various modification methods，we introduced the modification effect and the advantages and disadvantages of various methods. Finally，the trends of PVDF hydrophilic modification research and its industrialization were prospected.Key words：polyvinylidene fluoride；membranes；hydrophilic modification；water contact angle；permeability；anti-fouling聚偏氟乙烯（PVDF）是一种线型半结晶型聚合物，由于C—F键键长较短，键能高，使其具有力学性能优良、耐热、耐化学腐蚀、耐冲击、不易降解、易成膜等诸多特点，因而被认为是制备水处理分离膜的优选材料之一[1-2]。

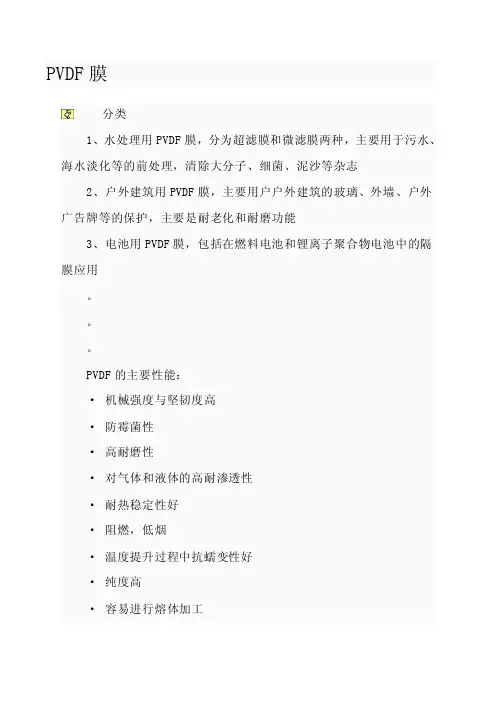

PVDF膜分类1、水处理用PVDF膜，分为超滤膜和微滤膜两种，主要用于污水、海水淡化等的前处理，清除大分子、细菌、泥沙等杂志2、户外建筑用PVDF膜，主要用户户外建筑的玻璃、外墙、户外广告牌等的保护，主要是耐老化和耐磨功能3、电池用PVDF膜，包括在燃料电池和锂离子聚合物电池中的隔膜应用。

PVDF的主要性能：· 机械强度与坚韧度高· 防霉菌性· 高耐磨性· 对气体和液体的高耐渗透性· 耐热稳定性好· 阻燃，低烟· 温度提升过程中抗蠕变性好· 纯度高· 容易进行熔体加工· 耐对大多数化学品与溶剂· 兼有刚性的和柔韧的形态· 抗紫外线和核辐射性· 抗冲击性能· 耐候性· 耐低温达-40℃PVDF聚偏氟乙烯，外观为半透明或白色粉体或颗粒，分子链间排列紧密，又有较强的氢键，含氧指数为46%，不燃，结晶度65%~78%，密度为1.17~1.79g/cm3,熔点为172℃,热变形温度112~145℃,长期使用温度为—40~150℃。

基本化学属性：CAS号：24937-79-9分子式：-(C2H2F2)n-外观：白色或者透明固体水溶性：不溶于水pvdf分子式1 PVDF聚偏氟乙烯PVDF树脂主要是指偏氟乙烯均聚物或者偏氟乙烯与其他少量含氟乙烯基单体的共聚物，PVDF树脂兼具氟树脂和通用树脂的特性，除具有良好的耐化学腐蚀性、耐高温性、耐氧化性、耐候性、耐射线辐射性能外，还具有压电性、介电性、热电性等特殊性能，是目前含氟塑料中产量名列第二位的大产品，全球年产能超过4.3万吨。

PVDF 应用主要集中在石油化工、电子电气和氟碳涂料三大领域，由于PVDF 良好的耐化学性、加工性及抗疲劳和蠕变性，是石油化工设备流体处理系统整体或者衬里的泵、阀门、管道、管路配件、储槽和热交换器的最佳材料之一。

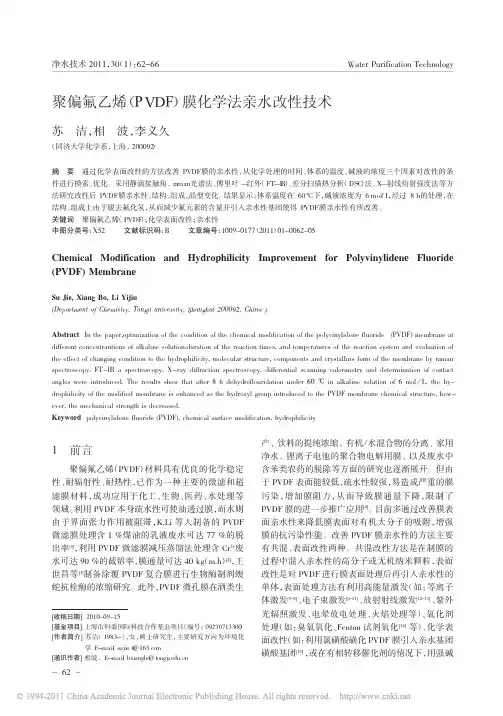

Vol.30,No.1,2011[收稿日期]2010-09-15[基金项目]上海市科委国际科技合作基金项目（编号：０９２３０７１３３００）[作者简介]苏洁（１９８３－），女，硕士研究生，主要研究方向为环境化学．Ｅ－ｍａｉｌ：ｓｕｊｉｅ．ｔｔ＠１６３．ｃｏｍ[通讯作者]相波，Ｅ－ｍａｉｌ：ｂｘｉａｎｇｂｏ＠ｔｏｎｇｊｉ．ｅｄｕ．ｃｎ聚偏氟乙烯（PVDF ）膜化学法亲水改性技术苏洁，相波，李义久（同济大学化学系，上海，２０００９２）摘要通过化学表面改性的方法改善ＰＶＤＦ膜的亲水性，从化学处理的时间、体系的温度、碱液的浓度三个因素对改性的条件进行摸索、优化。

采用静滴接触角、ｒａｍａｎ光谱法、傅里叶－红外（ＦＴ－ＩＲ）、差分扫描热分析（ＤＳＣ）法、Ｘ－射线衍射强度法等方法研究改性后ＰＶＤＦ膜亲水性、结构、组成、晶型变化。

结果显示：体系温度在６０℃下，碱液浓度为６ｍｏｌ／Ｌ，经过８ｈ的处理，在结构、组成上由于脱去氟化氢，从而减少氟元素的含量并引入亲水性基团使得ＰＶＤＦ膜亲水性有所改善。

关键词聚偏氟乙烯（ＰＶＤＦ）；化学表面改性；亲水性中图分类号：X52文献标识码：B文章编号：1009-0177（2011）01-0062-05Chemical Modification and Hydrophilicity Improvement for Polyvinylidene Fluoride (PVDF)MembraneSu Jie,Xiang Bo,Li Yijiu(Department of Chemistry,Tongji university,Shanghai 200092,China )Abstract In the paper,optimization of the condition of the chemical modification of the polyvinylidene fluoride (PVDF)membrane at different concentrantions of alkaline solution,duration of the reaction times,and temperatures of the reaction system and evaluation of the effect of changing condition to the hydrophilicity,molecular structure,components and crystalline form of the membrane by raman spectroscopy,FT-IR a spectroscopy,X-ray diffraction spectroscopy,differential scanning calorimetry and determination of contact angles were introduced.The results show that after 8h dehydroflouridation under 60℃in alkaline solution of 6mol ／L,the hy －drophilicity of the modified membrane is enhanced as the hydroxyl group introduced to the PVDF membrane chemical structure,how －ever,the mechanical strength is decreased.Keyword polyvinylidene fluoride (PVDF),chemical surface modification,hydrophilicity1前言聚偏氟乙烯（PVDF ）材料具有优良的化学稳定性、耐辐射性、耐热性，已作为一种主要的微滤和超滤膜材料，成功应用于化工、生物、医药、水处理等领域。

亲水性PVDF油水分离超滤膜的制备及研究亲水性PVDF油水分离超滤膜的制备及研究摘要：随着工业化进程的加速，环境污染问题越来越严重。

其中，油水混合物的处理成为亟待解决的难题。

本文采用聚偏氟乙烯(PVDF)为主要原料，通过不同的制备方法制备了具有亲水性的PVDF超滤膜，并研究了其在油水分离中的应用效果。

研究结果显示，制备的亲水性PVDF超滤膜具有较好的油水分离性能，能够有效地分离油水混合物，为油水分离技术的发展提供了新的思路和方法。

1.引言随着经济的发展和人们生活水平的提高，大量的工业废水和生活污水排放到自然环境中，造成了严重的环境污染。

其中，油水混合物的处理成为亟待解决的问题。

传统的物理和化学方法在分离油水混合物方面存在一定的局限性，例如处理效率低、成本高、污染物回收困难等。

因此，需要研究新的油水分离技术。

2.材料与方法2.1 材料本研究选用聚偏氟乙烯(PVDF)作为主要原料，经过特定的合成和改性处理制备超滤膜。

2.2 制备方法2.2.1 聚合法将PVDF溶解于合适的溶剂中，并通过聚合反应使其形成高分子聚合物，再进行薄膜的制备和后处理。

2.2.2 相分离法将PVDF溶解于共溶剂中，在一定的温度和压力下进行薄膜制备和后处理。

2.2.3 静电纺丝法将PVDF溶液用高压电进行喷射，使其形成纤维状的薄膜，并通过后处理获得超滤膜。

3. 结果与讨论通过不同的制备方法制备了亲水性的PVDF超滤膜，并使用扫描电子显微镜(SEM)、接触角测试等方法对其形貌和性能进行了表征和评价。

结果显示，制备的超滤膜具有较好的亲水性，能够有效降低油水界面张力，提高油水分离效果。

此外，超滤膜的孔隙形貌和尺寸也对分离效果有影响，较小的孔隙尺寸能够更好地阻止油滴的通过，从而提高分离效率。

4. 应用与展望本研究制备的亲水性PVDF超滤膜在油水分离中表现出较好的分离性能和稳定性。

将其应用于工业废水处理、海洋油污染治理等领域，有望取得良好的应用效果。

聚偏氟乙烯膜（PVDF）亲水性改善方法PVDF由偏氟乙烯单体CH2=CF2经悬浮聚合或乳液聚合得到，它是一种成膜性能较好的聚合物材料，使用诸如二甲基甲酞胺(DMF)、二甲基乙酞胺(DMA C)和N-甲基毗咯烷酮(NMP)等极性溶剂溶解。

从PVDF分子结构分析，整体符合一般聚烯烃分子碳链的锯齿构型，氟原子替代氢原子，因为氟原子电负性大，原子半径很小，C-F键长短，其键能达到50kJ.mol-1，整个分子链呈柔性使聚合物具有一定的结晶性，表现为突出的热稳定性，熔点为170℃，热分解温度在316℃以上，连续在150℃高温以下暴露2年内不会分解。

由于氟原子对称分布，整个分子显示非极性，聚合物表面能很低，仅为25J.m-3。

通常太阳能中可见光---紫外光部分对有机物起破坏作用，光子波长在200--700nm之间，而C-F键能接近220nm光子在总数中所占比例极少，所以氟材料耐环境气候性好。

由于性质稳定的氟原子包围在碳链四周，使PVDF具有很好的化学稳定性，在室温条件下不易被酸、碱和强氧化剂及卤素腐蚀。

因PVDF能溶于一些强极性溶剂中，且具有很好的可纺制性能，它可以被用来纺丝制备中空纤维膜。

聚偏氟乙烯在1961年首先在建筑领域被商品化，迄今数十年的使用中PVDF树脂的优良性能得到广泛的证明，在X射线平板印刷术、光纤、涂料等方面己被广为应用。

PVDF相对于聚醚砜(PES)、聚丙烯睛(PAN)等其它膜材料，PVDF膜的特点是疏水性强，是膜蒸馏和膜吸收等分离过程的理想材料。

但是，同样因其强疏水性而导致在含油废水分离时污染严重、通量减小，制约了其在此领域应用。

对PVDF分离膜进行改性，主要针对于提高亲水性，当PVDF膜的亲水性能得到改善，膜的整体性能包括渗透性、抗污染性和稳定性都能被大大地提高。

对聚偏氟乙烯的改性目前主要分为两类，物理改性和化学改性。

这其中有对膜材料本体的改性及膜表面的改性，本体改性可根本上提高膜的亲水性。

第50卷第3期 辽 宁化工V〇1.50，No. 3 2021 年 3 月______________________________________Liaoning Chemical Industry________________________March ,2021 M OFs对PVDF膜亲水改性的研究进展张梅U2,刘艳丽u2,甘磊U2,张娇静3(1.东北石油大学化学化工学院，黑龙江大庆163318;2.黑龙江省石油与天然气化工省重点实验室，黑龙江大庆1633181;3.东北石油大学秦皇岛分院，河北秦皇岛066000)摘要：由于聚偏氟乙烯（P V D F)具有优异的力学性能和化学性能所以经常用作水处理膜材料，但P V D F膜表面能低，本身疏水性较强，从而导致膜易被污染、堵塞使得膜水通量降低。

因此，对P V D F膜亲水改性尤为重要。

综述了不同系列的亲水性金属有机骨架（M O F s)复合材料对P V D F膜亲水改性的最新研究进展。

关键词：M O F s;P V D F膜；亲水改性；膜污染中图分类号：T Q051.893文献标识码：A文章编号；1004-0935 (2021 ) 03-0375-03我国是一个工业生产大国，工业生产中排放大 量工业废水、含油废水严重污染了环境m。

因此，水污染治理、油水分离是一个世界性的挑战，目前 油水分离的技术主要有絮凝、吸附、膜分离等[21。

其中膜分离技术凭借体积小、成本低、能耗低、对 环境影响小、易于加工的优点脱颖而出，是解决含 油废水难题的一种有效方法|31。

其中聚合物膜是主 要的膜材料H]。

PVDF膜由于化学稳定性高、加工性 能好、机械强度强的优点得以广泛应用|5]。

但PVDF 膜是一种疏水性膜，水通量低，膜孔易被堵塞|61。

在PVDF膜中添加一些亲水性的材料提高PVDF膜 的水通量，与传统的亲水性无机纳米材料(如Si02、黏土、氧化石墨烯、Ti02、Z nO等)相比，MOFs材 料是一种新型的无机机填充材料，由金属离子和 有机配体组成，由于有机配体的存在，MOFs与聚 合物基体具有优异的相容性〜31。

聚偏氟乙烯膜（PVDF）亲水性改善方法的研究进展摘要：聚偏氟乙烯(PVDF)有价格低廉、化学和热稳定性好、机械强度高等优点，但PVDF分子链上氟原子对称分布导致了材料表面的表面能低、疏水性强，在含油废水分离过程中污染严重，从而制约了PVDF分离膜的应用，因此需要对膜材料表面进行亲水化改性处理。

对于聚偏氟乙烯膜的改性主要有物理和化学两种方法，然后可用接触角、膜的纯水通量等测试对其亲疏水性表征。

关键词：聚偏氟乙烯，亲水性，接触角1、聚偏氟乙烯简介[1]PVDF由偏氟乙烯单体CH2=CF2经悬浮聚合或乳液聚合得到，它是一种成膜性能较好的聚合物材料，使用诸如二甲基甲酞胺(DMF)、二甲基乙酞胺(DMA C)和N-甲基毗咯烷酮(NMP)等极性溶剂溶解。

从PVDF分子结构分析，整体符合一般聚烯烃分子碳链的锯齿构型，氟原子替代氢原子，因为氟原子电负性大，原子半径很小，C-F键长短，其键能达到50kJ.mol-1，整个分子链呈柔性使聚合物具有一定的结晶性，表现为突出的热稳定性，熔点为170℃，热分解温度在316℃以上，连续在150℃高温以下暴露2年内不会分解。

由于氟原子对称分布，整个分子显示非极性，聚合物表面能很低，仅为25J.m-3。

通常太阳能中可见光---紫外光部分对有机物起破坏作用，光子波长在200--700nm之间，而C-F键能接近220nm光子在总数中所占比例极少，所以氟材料耐环境气候性好。

由于性质稳定的氟原子包围在碳链四周，使PVDF具有很好的化学稳定性，在室温条件下不易被酸、碱和强氧化剂及卤素腐蚀。

因PVDF能溶于一些强极性溶剂中，且具有很好的可纺制性能，它可以被用来纺丝制备中空纤维膜。

聚偏氟乙烯在1961年首先在建筑领域被商品化，迄今数十年的使用中PVDF树脂的优良性能得到广泛的证明，在X射线平板印刷术、光纤、涂料等方面己被广为应用。

近些年来含氟聚合物又作为一种性能优异的膜材料，在膜分离工程领域的研究应用成为人们热点关注对象。

聚偏氟乙烯膜亲水改性研究进展
杜江缘;叶贞丽;罗惠文
【期刊名称】《化学工业》
【年(卷),期】2022(40)3
【摘要】简述了近几年国内外对聚偏氟乙烯膜的亲水化改性研究进展情况,包括共混改性PVDF超滤膜的亲水性、共聚改性、表面接枝改性和表面涂覆改性等方法的进展;着重讨论了各改性方法的效果与优缺点;对未来聚偏氟乙烯膜的亲水改性研究及工业化应用趋势进行了展望。

【总页数】9页(P65-73)
【作者】杜江缘;叶贞丽;罗惠文
【作者单位】上海师范大学化学与材料科学学院
【正文语种】中文
【中图分类】TQ028.8
【相关文献】
1.聚偏氟乙烯膜亲水改性的研究进展
2.聚偏氟乙烯膜亲水改性研究进展
3.聚偏氟乙烯中空纤维膜亲水改性研究进展及应用
4.热致相分离法制备聚偏氟乙烯膜亲水改性研究进展
5.聚偏氟乙烯中空纤维膜亲水改性研究进展及应用
因版权原因，仅展示原文概要，查看原文内容请购买。

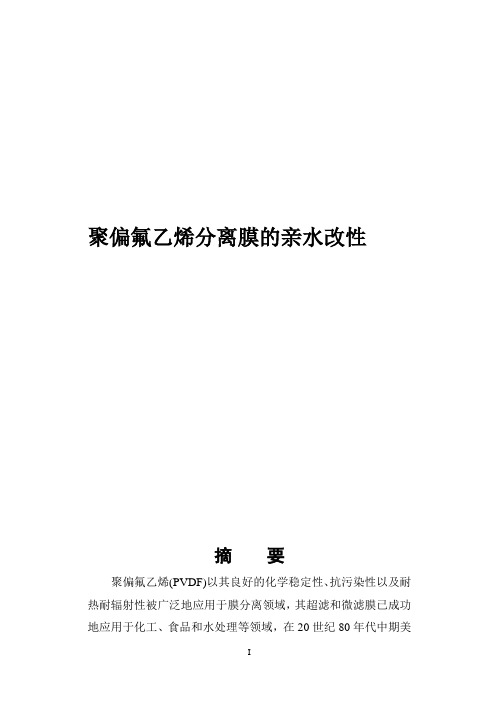

聚偏氟乙烯分离膜的亲水改性摘要聚偏氟乙烯(PVDF)以其良好的化学稳定性、抗污染性以及耐热耐辐射性被广泛地应用于膜分离领域，其超滤和微滤膜已成功地应用于化工、食品和水处理等领域，在20世纪80年代中期美国的Millipore公司首先开发了PVDF“Durepore”微孔膜并推向了市场，美国、日本等已经将PVDF膜的商品组件应用于食品、医药和水处理领域，在我国，近年来才开始将PVDF膜用于膜蒸馏、气体净化、酒类过滤方面的研究，制备出了PVDF平板膜、平板微孔膜和中空纤维微孔膜，但由于PVDF膜的疏水性，应用在油水分离、蛋白类药物分离时容易产生吸附污染，膜的通量有所下降，使得其应用受到了限制，目前对于PVDF膜应当在原有基础上，努力开发出高性能的、小孔径的亲水性超滤膜，并对其进行改性研究，提高PVDF膜的性能和抗污染的能力。

第1章绪论 (1)1.1 功能高分子膜材料简介 (1)第2章聚偏氟乙烯 (4)2.1 高分子分离膜材料 (4)2.1.1聚偏氟乙烯概述 (4)2.2 高分子膜的制备 (6)2.1.1熔融拉伸法 (6)2.2.2相转化法 (6)2.2.3非溶剂致相分离法 (8)第3章聚偏氟乙烯的改性研究 (11)3.1 基体改性 (11)3.1.1共混改性 (11)3.1.2共聚改性 (13)3.2 表面改性 (14)3.2.1膜表面化学改性 (14)3.2.2膜表面辐照接枝改性 (15)3.3 膜表面等离子体改性 (16)总结 (18)参考文献 (19)第1章绪论1.1功能高分子膜材料简介膜技术是自20世纪中期发展起来的新兴技术，是化工、材料、生物、环境等学科领域交叉发展的产物，主要应用于水处理领域。

与常规水处理技术比较，膜技术的优良性能主要体现在以下几个方面：充分去除原水的色度、异味、以及其中所含的微生物和其他一些毒害物质，从而可以保障水质的可靠性；处理过程中不需要添加其他药剂，有效防止了二次污染的发生；设备紧凑，使用空间小并且易于控制。
