博士报警主机说明

博世报警主机系统的主要一些操作指令博世报警主机系统的主要一些操作指令：1、设防：1234+ON2、撤防：1234+OFF3、进入编程：9876+#+04、退出编程：*按4秒5、恢复出厂值：4058+01编程主要内容：1、综合地址：0000+152、防区编程：0001+21（即时）、0002+22（24小时防区）3、防区表：9号防区：0039（01-为即时防区）、010防区：0040（02-为24小时防区）对应的表格是：009（0039）、010（0040）、011（0041）、012（0042）、0013（0043）等4、防区特性：0419：11（代表是第009和010防区对应的是八防区模块还是单路模块，如添入1则对应是八防区模块，填人0则对应是主板自带防区或单路模块）对应的表格是：009-010（0419）、011-012（0420）、013-014（0421）、015-016（0422）5、取消接地检测：2732+00-------------------------------------------------------------进入编程：9876#0 再输入4058, 再输入01#，听到一声响后，再按住* 键4秒，退出编程。

然后再对应下面的情况，对号入座。

第一种情况：用户只使用本机的八个防区。

（设备：DS7400+DS7447）恢复出厂值后，每个防区的都有一个自身的属性，如果你想全部使用立即防区报警，请将地址：0031—0038（对应1—8防区）地址的内容全部改为03 ，延时就改为01, 24小时防区改为07, 也可以单独的改某一个防区的值。

例：1防区为延时，2、3、4、5、6为立即报警防区，7、8为24小时防区。

9876#0à 0031(01# 1防区) 03#03#03#03#03# (2—6防区) 07#07# （7、8防区）退出编程。

<二> : 简单周界报警，只使用了以下设备：DS7400 + DS7447 + DS7436（DS7430）+ DS7457I由于前八个防区被主机占用，所有外扩展的防区都将从9开始。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==博世cc408,说明书篇一：cc408报警主机技术手册CC408报警主机技术手册（安装使用CC408报警主机前，请务必认真阅读本手册和设备随机的《CC408安装手册》，如本手册与《CC408安装手册》有不符的，以《CC408安装手册》为准。

）1、【基本信息】1.1器材名称：八防区报警主机1.2器材型号：CC4081.3器材种类：安防报警主机类1.4器材品牌：博世 (BOSCH)1.5器材建议使用年限：3—4年2、【功能信息】2.1基本功能2.1.1 可以设置8组用户密码和使用8个无线遥控按钮；2.1.2 有6个可自定义防区，2个24小时类型防区；2.1.3 可以按照预先设定的时间自动布防和撤防；2.1.4 可以通过键盘直接产生胁持、紧急、火警和救护信号；2.1.5 具有外出和居家两种布防模式；2.1.6 进入和外出延时时间内有警告音提示；2.1.7 交流电故障和系统故障可由键盘直接显示；2.1.8 声光报警输出；2.1.9 可编程继电器输出；2.1.10 可以区分火警报警音和盗警报警音；2.1.11 具有防区自检功能；2.1.12具有电话线路监测功能，电话线路如有故障可由主机本地报警。

2.2器材应用一般应用于监察范围不大、防区总数量不超过8个防区的场所。

具体场所范围大小还与使用的电源线、信号线的线径粗细有关。

2.3器材优势：主机能进行分区布控2.4器材不足：无3、【参数信息】3.1工作电压：主板18-22AC 后备电池12VDC 1.2Ah-7Ah。

3.2功率范围：23.4-28.6VA。

3.3环境温度：0℃~45℃。

3.4工作湿度：10% ～ 95%。

3.5防水性能：防水性能差，只适合室内安装。

4、【使用信息】4.1器材功能检验内容4.1.1在正常工作环境下，给主机上电，是否能正常开启。

防盗报警系统| CC408 (Solution 880) 控制主机CC408 (Solution 880) 控制主机提供 8 个可编程的防区。

基本功能所有型号均具有的功能8 个可编程用户代码和 8 个无线遥控器代码用户可以编程多达 8 个用户代码和 8 个无线遥控器代码。

只有拥有主代码的用户才能添加或更改其它系统用户代码。

两个分区控制主机划分为两个分区。

用户可以从一个主键盘或多个分区键盘对这两个分区进行操作。

三种布防模式用户可以使用以下三种模式之一来布防系统：AWAY 模式：布防整个系统。

STAY 模式 1：布防大多数防区。

不对编程为隔离的防区进行布防（安装人员）。

STAY 模式 2：布防大多数防区。

不对编程为隔离的防区进行布防（主码用户）。

双音多频 (DTMF) 电话远程布防用户可以使用 DTMF 电话从任何远程位置进行布防。

DTMF 电话与系统之间建立通信链路后，用户可以使用电话来操作系统，就像采用键盘一样。

日间报警日间报警在系统撤防后监视一组防区。

例如，商店前门安装有脚垫或电子射束探测器，顾客在进出商店时会触发脚垫或电子射束探测器。

每次触发脚垫或电子射束探测器时，键盘都发出蜂鸣声。

胁持报警键盘胁持报警可以用作静音紧急报警，当系统向监控站或袖珍式寻呼机报告时，此报警非常有用。

键盘防恶意操作报警键盘防恶意操作功能限制用户尝试输入错误用户代码的次数。

当尝试次数超过限制后，系统将启动报警，并向安全监控站发送报告。

选择线端 (EOL) 电阻值对控制主机编程时，用户可以选择不同的 EOL 电阻值。

所选电阻值立即应用于所有防区。

用户可以将控制主机添加至现有系统，而无需更改 EOL 电阻。

内置电话线故障监视器当系统检测到电话线路故障时，会生成电话线路故障报警。

用户可以将系统编程为针对以下情况进行报警：如果控制主机在布防后电话线路被切断。

防区锁定锁定发出报警状态的第一个防区，并且报警器在一段特定的时间内发出声音。

DS7400XI 附件介绍
DX4010i RS232接口转换模块
4线接入DS7400XI主板 提供标准的RS232输出 标准的9针接口 具有状态指示灯提示 标准ASCII码输出主机所有事件 可接入PC机串行口或串行打印机或其他标准串行设备 数据位、停止位、溢出控制、奇偶校验以及波特率都可进行设置，便 于系统集成 替代原DS7412模块
MT产品：MTGW总线转换模块
➢一端连接CAN总线与MTR通讯 ➢另三端连接RS485总线与DS6R/MT1-8/
MT1-1等终端设备进行通讯 ➢每路RS485总线互相隔离 ➢最多可连接120个RS485终端设备 ➢通过拔码设置CAN总线地址及RS485终端设备数量， 免编程 ➢设有电源/系统/CAN总线/RS485总线四类指示灯， 方便工程人员安装维护 ➢备有机壳及变压器，设有12V备用电池接口及 13.5Vdc@500mA辅助电源输出，并有防拆保护
MUX总线：RVV-4x1.5（最长1500米）
最多120 防 区
防区输入 模块
探 测 器
输入 输出 模块
用户 键盘
探 测 器
区自 带 防
32路 输出模块
MUX总线：RVV-4x1.5（最长1500米）
最多120 防 区
总线驱 动模块
用户 键盘
输入 输出 模块
防区 输入 模块
DS7400
系统 键盘
DS7400XI 附件介绍
DSR-32C 32路继电器输出模块
连接方式一：4线接入DS7400XI主板辅助总线端由报警主机直接控制工作 连接方式二：通过RS232接口直接和电脑连接，由CMS7000软件控制动作 提供32路继电器开路和闭路输出 每台DS7400XI可连接16个DSR-32C，默认可与每个防区一一对应动作 CMS7000软件可设置两个RS232端口连接DSR-32C，最多可连接16台，提 供512个继电器输出控制 可通过自带软件设定跟随一个防区或多个防区输出，或多个防区启动一个继 电器输出 继电器动作可设定手动复位或自动复位 特别适用于需要联动LED电子地图、联动灯光、联动矩阵硬盘录像机或者BA 系统等场合

当您离开现场，并需要使所有防区处于就绪状态以探测入侵时，可将系统布防在外出模式下。在您返回 现场后，需撤防系统以免触发误报警。
键盘布防
有两种不同方法可将系统布防在外出模式下。
在外出模式下布防（方法 1） 输入您的用户码，然后按 [#] 键（例如 [2][5][8][0][0][#]）。发出两声短鸣，外出 指示亮起。退出延 时开始计数。
强制布防
在有防区处于触发状态时布防系统，称为强制布防。如果系统无法布防，且发出一声长鸣，则表明不允 许强制布防。这时，您需要确保所有防区处于正常状态，或手动旁路相关防区，然后才能布防系统。 在防区设为强制布防允许的情况下，在退出延时结束时该防区被触发，则该防区会被确认为防区故障， 在键盘上对应的指示将恒亮。一旦该防区正常后，该防区将仍然有效。
3.3
4
4.1
1 - 按键 1：在外出模式下布防 2 - 按键 2：撤防 3 - 按键 1 和 2：同时按住两个按键可触发紧急报警。
钥匙开关布防
用户可通过钥匙开关对系统进行布防。当安装员设定好钥匙开关防区后，用户操作钥匙开关防区时，警 号会发出一声短鸣，确认系统进入布防。
在居家模式下布防
居家模式用于对现场周界和未使用区域进行布防，以探测可能进入现场的入侵者，并且允许您在自动隔 离的区域内自由活动。
用户指南
博世安保系统有限公司
防盗报警控制器
2
键盘操作快捷指南
ICP-KP8-CHI 八防区 LED键盘
键盘操作快捷指南 | zh-CHS 5
ICP-KP8L-CHI 八防区 LCD键盘
系统布/撤防 外出布防 居家布防 撤防 其他设置命令 添加/更改用户码 删除用户码 编程个人报警电话 取消个人电话报警 报警复位 隔离防区 忽略故障 查看系统故障 胁持报警 紧急报警 火警 医疗救护报警

2、 DS7447i 键盘使用
2.1. 键盘使用说明 布防方法： 主健盘输入密码 1、2、3、4
液晶显示 Exit now
+布防健，此时红色（布/撤防指示灯） 灯将闪亮，
撤防方法： 主健盘输入密码 1、2、3、4 +撤防健，此时（布/撤防指示灯） 红灯将熄灭，警玲停止 呼叫。（当发生报警时报警主机触发警玲响起，此时（布/撤防指示灯）红灯闪亮，表示报警主 机处于报警状态）
交流电未接 1. 系统有故障. 2. 如果交流电源断 开,则须强制布防 主机编程时，突然断
显示
时，表示主机有故障。此
参见下表：
处理方法
总线开路或DS7430 / DS7436 故障
检查辅助电源输出接线
1.检查键盘 2.检查3131-3138 的编程
1． 断开主板上所有接线，直到电 源 LED 指示灯停止闪烁时为止
进入编程模式并将键盘重新被设置 为LCD 键盘
2.2. 系统故障 当键盘上电源指示灯绿灯闪亮，并
时应按1234+#87 来查阅故障事件。
故障现象及显示内容
故障原因
Multiplex trouble/ 总线故障 防区的总线有故障
Aux Power Fault
辅助输出电源故障
Keypad Fault
1.键盘损坏或接线有误 2. 编程错误
状态
液晶显示内容
处理方法
交流电中断
Not ready,Enter #87.
此时不能正常布防. 按 1234+#87
（电源指示灯 灯闪）
显示 AC power failure.
系统正常
Ready to Arm
此时系统正常，可正常布防。

欢迎您使用博世防盗系列注意事项1、您的报警系统经本公司技术人员精心安装和调试,已把相应数据及预警处置方案、通信联络方法输入报警主机系统,请用户不要随意改变器件位置；当您在要变更应及时告知技术人员设置,以确保系统正常使用。

2、虽然这是一种先进的防盗系统,但本产品仍有一定局限性,只能减少入室盗窃、火灾等突发性事件造成的损失,而不能确保财物、生命安全万无一失，无论是工用还是民用的防盗系统都有可能出错。

3、用户应了解安装及维护得当的报警设备可减少盗窃等事件造成的损失,为确保防盗报警系统的正常工作。

在一周或一段时间内,敬请您亲自对防盗报警系统每个防区的感应器进行检测,及早发现设备存在的问题。

本公司售后服务部每半年会安排技术员上门为您的系统进行维护、巡检,若操作上有不解请咨询:7,我们将热情为您解答、服务。

4、报警系统应在有交流电的情况下工作,否则蓄电池会耗电过多造成损坏。

键盘声光显示CP-508键盘防区指示灯AWAY指示灯STAY指示灯MAINS指示灯FAULT指示灯声响显示系统操作布防方法1：＋AWAY灯将会亮，并听到两声B响，系统开始倒数退出时间。

布防方法2：按住AWAY灯将会亮，并听到两声B响，系统开始倒数退出时间。

备注若在退出时间倒数完后某防区仍未封闭，此时该防区将会被自动旁路。

当此防区被触发后才会从新投入工作。

强制布防：此功能将允许你在某防区未封闭的情况下仍能布防系统。

若在执行布防操作后，AWAY或STAY灯仍不亮并听到一声长B响，这表示系统不允许布防，请检查是否所有防区已被封闭。

故障分析当系统出现故障时，键盘上的FAULT或MAINS指示灯将会闪动，并每分钟发出一声B响。

MAINS指示灯闪动表示系统的交流电供电出现故障，按动#AWAY键可清清除B响。

当FAULT指示灯闪动时按住5键约两秒可进行故障分析。

此时AWAY及STAY指示灯将会闪动并听到两声B响。

防区指示灯将会显示系统故障类型（如下表所示）。

目录一、操作员登录 (3)二、基本操作 (3)1、使用步骤： (3)a、增加报警主机并设置参数 (3)b、查看报警主机通讯 (3)c、增加用户组并设置参数 (4)d、增加用户及防区 (4)e、用户/防区地图定位 (4)f、状态监控 (4)g、撤/布防 (5)h、报警处理 (5)三、C M S7000启动与操作员登录 (6)1、软件启动 (6)2、操作员登录 (6)3、CMS7000用户界面 (6)4、CMS7000基本操作 (7)四、参数设置 (8)1、C M S7000操作员权限管理 (8)2、权限说明： (9)3、CMS7000防区类型定义 (10)4、CMS7000系统参数设置 (11)五、报警主机管理 (12)1、报警主机参数设置. (12)2、主机参数说明 (13)六、用户及防区管理 (14)1、用户组管理 (14)2、用户管理 (15)3、用户属性设置 (16)4、防区管理 (16)七、报警监控管理 (17)1、报警监控 (17)2、报警处理 (18)3、报警历史记录管理 (19)一、操作员登录操作员名称：系统管理员口令：(无初始口令)●系统正式工作时务必将口令设置正确。

●可以在操作员权限管理中修改所以口令,也可以在登录管理中修改当前操作员的口令●如果需要关闭每次操作的口令检查，可以在菜单“参数设置”中“系统参数设置”下选择“登录后不再检查口令”项有效并保存。

●软件运行时不允许插拔软件加密锁，软件锁的安装与卸除必须关闭计算机电源。

二、基本操作所有功能可在系统菜单中选择，也可使用窗口下方的工具栏。

单击鼠标右键可弹出操作菜单，双击某些表格将显示详细资料。

参数设置时可单击参数设置向导工具栏按钮。

1、使用步骤：a、增加报警主机并设置参数激活报警主机窗口，增加报警主机并输入报警主机名称，选择串行口编号及设置连接参数(与报警主机实际设置对应)，输入报警主机最大防区范围，输入报警主机最大分区范围，输入其它参数，确定保存。

七、布防警告音编程(3425-3428) ____________________________________________________ 34
八 。通用码权限编程（3421-3424） ________________________________________________ 34
九、辅助总线输出编程(4019-4020) __________________________________________________ 34 9.1 确定是否使用 DS7412 向外发送哪些事件 _______________________________________________ 34 9.2 数据流持性编程 ____________________________________________________________________ 34 9.3 打印机回车/换行控制 ________________________________________________________________ 35
三、分区编程 ____________________________________________________________________ 29 3.2 确定哪些防区属于哪个分区(0287-0410) ___________ 30 3.3 键盘的分区管理 ___________________________________________________________________ 30
四、 防区旁路编程(2721-2724) _____________________________________________________ 31
五、强制布防和接地故障检测编程(2732) _____________________________________________ 33

博世安保有限公司保留随时修改其产品功能与规格的 权力，恕不另行通知。
新西兰电信声明
为任何设备授予 Telepermit（电信许可证），并不 表明新西兰电信保证该设备在任何条件下都能正确工 作。
本设备在使用期间不得对其他电信用户产生干扰。
如果设备损坏，请立即断开设备连接，并安排维修或 废弃处理。
该设备采用固定电平传输信号，因此可能在某些环境 中达不到最佳性能。在将此类情况作为故障进行报告 之前，请使用符合电信标准的电话机检查线路，如果 性能良好，则不必报告。
18. 事件记录回查 ........................ 13
19. 日间报警 ............................ 13
20. 通过电话远程布防系统 ................ 13
21. 21.1 21.2 21.3
个人电话报警拨号 .................... 14 确认个人电话报警呼叫 ................ 14 编程个人报警电话号码 ................ 14 禁用个人电话报警拨号 ................ 14
13. 13.1
布防/撤防后电话报警转拨指令 （启用/禁用呼叫转移）................ 12
布防启用电话报警转拨................. 12
博世安保有限公司 | 09/09 | F01U083370-02
ICP-CC408 | 用户指南 | 目录
表
表 1： 表 2： 表 3： 表 4： 表 5： 表 6： 表 7： 表 8： 表 9： 表 10： 表 11： 表 12： 表 13： 表 14： 表 15：
除上述规定或《版权法案 1968 (Cth)》授权以外， 未经博世公司的事先书面许可，任何人不得以任何形 式或经由任何方式复制、传输、修改或存储本出版物 的任何部分。

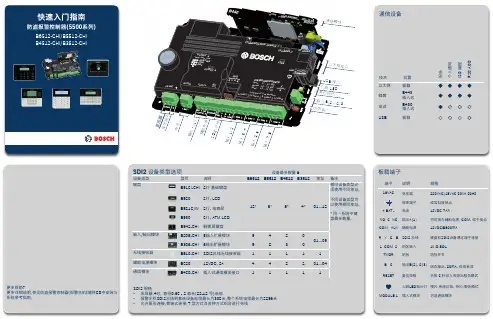

SLOTSLOT2O p e n 3.7- 5.0V D CN o rm a l 2.0- 3.0V D CS h o rt 0.0- 1.3V D CE T H E R N E T100 B A S E-TL I N KU S BC O M M U N I C AT I O N M O D UL E1CO U T P U TBS D I2D e v ic e B u sR Y G B O N-B O A R D P O I N TS1 C O M 23C O M 45 CO M 67 C O M81 k E n d o f L in eR e s is to rsO U T P U T AO U T P U T AO U T P U T A18 V A CB A T T E R YA U X- 12V +A U X P W RC O MD R YJu m pe r U nd erC ov erʊ通信设备快速入门指南防盗报警控制器(5500系列)B6512-CHI/B5512-CHIB4512-CHI/B3512-CHI板载端子SDI2 规格• 非屏蔽，4芯， 直径0.65 - 2 毫米(22-12 号)电缆• 报警主机SDI2总线到直连设备电缆最长为305米，整个系统电缆最长为2286米• 允许星形连接、菊链式连接、T 型方式及各种方式组合进行布线更多帮助?更多详细说明，参见防盗报警控制器（报警主机）随附CD中安装与系统参考指南。

技术位置端子说明规格18VAC变压器220VAC/18VAC 50VA 50Hz接地端子或类似接地点+ BAT -电池12VDC 7AhNO C NC输出A(1)可切换为辅助电源, COM, 或干接点COM AUX辅助电源12VDC@800mAR Y G B SDI2 总线键盘和SDI2设备通过端子连接1 COM 2防区输入1k Ω EOLTMPR防拆防拆开关B C输出B(2), C(3)固态输出, 50mA, 低电有效RESET复位按钮长按 5 秒进入或退出服务模式心跳LED指示灯慢闪：系统正常, 快闪：服务模式MODULE 1插入式模块可选通信模块防拆输入输出B(2),C(3)复位按钮心跳L E DU S B接口以太网接口报告个人通知ISP编程RSCAPP以太网 板载蜂窝B44x插入式电话B430插入式USB板载变压器入7,856输34入1,2SDI2总线电池辅助电源输出A(1)通信模块SDI2 设备类型选项 设备最多数量 #设备类型型号说明B6512B5512B4512B3512地址备注键盘B915I-CHI2行 基础键盘12*8*8*4*01 (12)相同设备类型必须使用不同地址。

APAW.S1871indicated in the instructions, wiring diagram.Control unit subassemblies, Models D2212B, D2212BE, followed by suffix "LC".Control unit accessories, keypads, Models D202A, D220A, D222A, D223A, may be suffixed by TD; Models D621, D621B, D621W, D623,D623B, D623W, D625, D625B, D625W for use with control panels indicated in the installation instructions.Models D720 and D1255, may be followed by suffixes R, TD or W, for use with control panels indicated in the installation instructions (covered under File S5579); Models D1260, D1260B, D1260R, D1260W, D1260BLK.Control unit subassembly, Model ICP-SDI-9114, for use with control panels and keypads indicated in the installation instructions.Control unit accessories, Models D133, D134 relay modules.Control unit accessory, Model D208 zone expansion module.Control unit subassembly, Model D208LC zone expansion module.Control unit accessories, Models D9210B, D9210BC, D9210BLC access control modules. (Covered under File S5579).Control unit accessories, Models SK-820 Data Repeater, SC9002 Printer (Covered under S5579).Control unit modules, Models SC-4000D, SC-4000DSC, SC-4000 Guard Unit RF transmitters (Covered under S5579).Control unit subassembly, Model LS-500 Line Simulator, Ethernet Module, Model B420 (Covered under S5579).Control unit accessory, Network Interface Module, Model DX4020 (covered under File S5579).Control unit subassembly, GPRS/GSM IP Communicator, Model ITS-DX4020-G (+8).Communicator interface module, Model B450(+12).Control unit accessories, printer interface, Model D9131A. For use with Radionics products where referenced in the installation instructions. Control unit subassemblies, Models D6412LC, D6412M, D4412LC, D4412M, DX2010, DX3010.Control unit subassembly, Ethernet Module, Model B420 (++)(Covered under S5579).Control unit accessory, RF Receiver, Model RF3224. Suitable for use with transmitters indicated in the installation instructions.Models D4412, D4412LT, D6412, D6412LT. For all applications, the Model D8108A or D8108AH, attack resistant enclosure and a Listed local sounding device are required. Suitable for use with Models D621, D621W, D623, D623W, D625, D625W Command Centers. The units may include Listed modules and subassemblies referenced in the manufacturer's operation, installation manual. Suitable for bank safe and vault applications when used in conjunction with the Listed Model S110 Electronic Sounding Device by Rothenbuhler Engineering.Control unit subassembly, C900V2+ dialer capture module.Enclosure, Model ULPS (++).Computer, Model B-010 (+2) for use with receiver model D6600.Monitor, Model B-008 (+3).Digital alarm communicator receiver, Model 6100IPv6. The Model 6100IPv6 Connettix Receiver is suitable for use as a commercial DACR and PSDN communicator.Control unit accessory, Model ISW-D8125CW-V2 (+7) wireless Interface module for use with separately Listed ISW-EN-4200 Wireless Inovonics RF Receiver. Compatible with control panels D9412GV3/D7412GV3/D7212GV3, D9412GV2/D7412GV2, D7212GV2.Subassembly, Model B46 Communicator Status Indicator (+17).Model B465 Connettix Universal Dual Path Communicator (+17).+ - Complementary Listed to AMCX, AMCX7, UTOU, UTOU7, NBSX, NBSX7, APAW7, APOU, APOU7.++ - Complementary Listed to ALVY, AMCX, AOTX, APOU, NBSX, UOXX, UTOU.(+2) - Complementary Listed to UOJZ, UOJZC, AMCX7, APAW7, APOU, APOU7.(+3) - Complementary Listed to UOXX, UOXXC, AMCX7, APAW7, APOU, APOU7.(+4) - Complementary Listed to AMCX, AMCX7, APAW7.(+5) - Suitable for Encrypted Line Security when employing Listed Models DX4020 or C900V2 via PSDN only.(+6) - Complementary Listed to UOJZ, AMCX, APOU, ALVY, AOTX, NBSX, UTOU.(+7) Complimentary Listed to APOU, AMCX, UTOU, AOTX, NBSX.(+8) Complimentary Listed to UOJZ, AMCX, UTOU, NBSX, APOU.(+9) Complimentary Listed to UOJZ, APOU, AMCX, APAW, ALVY, AOTX, UTOU, NBSX, AMTB, ANET, Suitable for Encrypted Line Security when employing Listed Models DX4020 or C900V2 via PSDN only.(+10) Complimentary Listed to UOJZ, APOU, AMCX, APAW, ALVY, AOTX, UTOU, NBSX, AMTB, ANET, Suitable for Encrypted Line Security when employing Listed Models DX4020 or C900V2 via PSDN only.(+11) Complimentary Listed to APOU, APOU7, AMCX, AMCX7, AOTX, AOTX7, APAW7, UTOU, UTOU7, NBSX, NBSX7, AMTB, ANET.(+12) Complementary Listed to UOJZ, AMCX, AMCX7, APAW7, APOU, APOU7, AOTX, AOTX7, UTOU, NBSX, AMTB, ANET.(+13) Complementary Listed under AMCX, AMCX7, AMTB (ANSI/SIA CP-01-2010), ANET, AOTX, AOTX7, APAW7, APOU, APOU7, NBSX, NBSX7, UTOU, UTOU7.(+14) Complementary Listed under AMCX, AMCX7, AMTB, ANET, AOTX, ATOX7, APAW7, APOU, APOU7, NBSX, NBSX7, UTOU, UTOU7, UOJZ, ANSI/SIA CP-01-2010.(+15) Complementary Listed under AMCX, AMTB, ANET, AOTX, APOU, NBSX, UTOU, ANSI/SIA CP-01-2010.(+16) Complimentary Listed to APOU, APOU7, AMCX, AMCX7, AOTX, AOTX7, APAW7, UOJZ, UTOU, UTOU7, NBSX, NBSX7, AMTB, ANET.(+17) Complementary Listed under AMCX, AMCX7, AMTB, ANET, AOTX, ATOX7, APAW7, APOU, APOU7, NBSX, NBSX7, UTOU, UTOU7, UOXX, ANSI/SIA CP-01-2010.Model StandardLineSecurityEncryptedLineSecurityNo LineSecurityConditions andNotesD6600 Netcom Receiver X——when used with compatible control unitD6600 Netcom Receiver—X—when used with a compatible control unit and ListedModel DX4020 Network Interface Module or the Listedmodel C900V2 Dialer Capture Module along with theD6680 network adapter.D6500 Digital AlarmCommunicator Receiver——X—D7412, D9412GV2, D7412GV2,D7212GV2, D9412GV3,D7412GV3, D7212GV3 DACTUnitsX———B3512, B4512, B5512 Control Units X——With onboard IP connection, B426 module, B440,B441, B442 or B443 cellular communication modulewith Bosch Listed D6600 or D6100IPv6B8512G(+16), B8512G-E (+16), B9512G (+16), B9512 (+16)—X—With onboard IP connection, B426 module, B440,B441, B442 or B443 cellular communication modulewith Bosch Listed D6600 or D6100IPv6B3512, B4512, B5512 ControlUnits——X When using B430 DACT communication moduleB8512G(+16), B8512G-E(+16), B9512G (+16), B9512(+16)——X When using B430 DACT communication moduleD7412, D9412GV2, D7412GV2, D7212GV2, D9412GV3,D7412GV3, D7212GV3 DACT Units —X—when used with Listed Models DX4020 or C900V2 viaPSDN onlyD2212B, D2212BE(may be followed by suffix "LT") Control Units —X—when used with Listed model C900V2 Dialer CaptureModule for use with receivers as indicated in theinstallation instructionsD4412, D4412LT, D6412, D6412LT Control Units —X—when used with the model C900V2 dialer capturemodule for use with receivers as indicated in theinstallation instructionsD6100IPv6 Digital AlarmCommunicator Receiver—X——ITS-DX4020-G X X—When used with Bosch control panels, modelsD9412GV2, D7412GV2, D7212GV2, D9412GV3,D7412GV3, D7212GV3, and Bosch receivers, modelsD6600 and D6100I.Trademark and/or Tradename: "Safecom"。

版权声明除非特别声明，本出版物的版权归博世安保有限公司（“博世公司”）所有，并保留所有权利。

您可以下载本出版物的单份副本。

一旦您下载本出版物，即表明您同意：(i) 只使用此出版物供自己参 考；(ii) 不得利用此出版物从事商业活动或向任何 人收取费用；(iii) 未经博世公司的事先书面许可， 不得以任何方式更改此出版物。

除上述规定或《版权法案 1968 (Cth)》授权以外， 未经博世公司的事先书面许可，任何人不得以任何形式或经由任何方式复制、传输、修改或存储本出版物的任何部分。

责任声明本材料专门供在该产品安装方面具备专业知识经验的商业人士使用。

不具备相应专业经验的人员在尝试安装前应寻求相关协助。

我们已经尽量认真仔细地准备本材料，博世安保有限公司及其代表机构对其中任何信息或遗漏给任何个人或实体带来的任何直接或间接的损失或损害不承担任何责任。

博世安保有限公司保留随时修改其产品功能与规格的权力，恕不另行通知。

A-TickICP-CC488 报警主机设计符合 A-Tick 标准要求。

新西兰电信声明为任何设备授予 Telepermit（电信许可证），并不 表明新西兰电信保证该设备在任何条件下都能正确工作。

本设备不得在对其他电信用户产生干扰的情况下使 用。

如果设备损坏，请立即断开设备连接，并安排维修或废弃处理。

该设备采用固定电平传输信号，因此可能在某些环境中达不到最佳性能。

在将此类情况作为故障进行报告之前，请使用符合电信标准的电话机检查线路，如果性能良好，则不必报告。

本设备采用脉冲拨号方式，而新西兰电信标准为 DTMF 双音频拨号方式。

我们不保证电信线路会始终 支持脉冲拨号。

在本设备与其他设备连接到同一线路时，拨号可能引起铃响或噪声，还可能导致误应答情况。

当发生此类问题时，用户不必联系电信故障服务部门。

本设备设置为在预设时间上进行测试通话。

这些测试通话会导致线路上当前可能存在的其他通话中断。

请就相关时间设置与安装人员进行讨论。

博世入侵报警操作说明
一、接线图
1、探测器接
2、报警主机接线图
3、8防区模块接线图
二、主机编程
1、按9876#0 进入编程
↓
0031 03#（00#）
0032 03#（00#）
……
0038 03#（00#）(为主机自带的8个防区，若不用则输入00#即可，下同）↓
0039 03#
0041 03#
……
0046 03#（07#）（为第一个8防区模块，以下依次类推，03#是24小时报警状态，例如接探测器；07#是即时报警，例如接手动报警按钮）
↓
长按※键退出
↓
再输入9876#0
↓
0419 11#
0419 11#
0419 11#
……
0419 11# （0419 11#意思是把之前的防区开通，0419 11#的次数=8防区模块数量×4）↓
长按※键退出
↓
1234+ON 布放(注：红外需每次都布防才能报警）
1234+OFF 撤防
2、全部编程完以后，若是有增加探测器或者报警按钮的，只要输入接线端子对应编号+03#即可。
