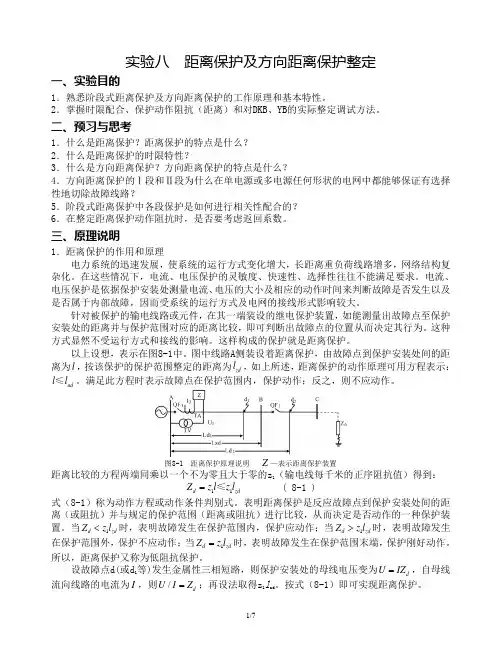

实验八 距离保护及方向距离保护整定一、实验目的1．熟悉阶段式距离保护及方向距离保护的工作原理和基本特性。
2．掌握时限配合、保护动作阻抗（距离）和对DKB 、YB 的实际整定调试方法。
二、预习与思考1．什么是距离保护？距离保护的特点是什么？ 2．什么是距离保护的时限特性？3．什么是方向距离保护？方向距离保护的特点是什么？4．方向距离保护的Ⅰ段和Ⅱ段为什么在单电源或多电源任何形状的电网中都能够保证有选择性地切除故障线路？5．阶段式距离保护中各段保护是如何进行相关性配合的？ 6．在整定距离保护动作阻抗时，是否要考虑返回系数。
三、原理说明1．距离保护的作用和原理电力系统的迅速发展，使系统的运行方式变化增大，长距离重负荷线路增多，网络结构复杂化。
在这些情况下，电流、电压保护的灵敏度、快速性、选择性往往不能满足要求。
电流、电压保护是依据保护安装处测量电流、电压的大小及相应的动作时间来判断故障是否发生以及是否属于内部故障，因而受系统的运行方式及电网的接线形式影响较大。
针对被保护的输电线路或元件，在其一端装设的继电保护装置，如能测量出故障点至保护安装处的距离并与保护范围对应的距离比较，即可判断出故障点的位置从而决定其行为。
这种方式显然不受运行方式和接线的影响。
这样构成的保护就是距离保护。
以上设想，表示在图8-1中。
图中线路A 侧装设着距离保护，由故障点到保护安装处间的距离为l ，按该保护的保护范围整定的距离为zd l ，如上所述，距离保护的动作原理可用方程表示：ad l l ≤。
满足此方程时表示故障点在保护范围内，保护动作；反之，则不应动作。
图8-1 距离保护原理说明 Z —表示距离保护装置距离比较的方程两端同乘以一个不为零且大于零的z 1（输电线每千米的正序阻抗值）得到：11d zd Z z l z l =≤ ( 8-1 ) 式（8-1）称为动作方程或动作条件判别式。
表明距离保护是反应故障点到保护安装处间的距离（或阻抗）并与规定的保护范围（距离或阻抗）进行比较，从而决定是否动作的一种保护装置。
变电站二次施工与调试来源：巴岩青的日志1 概述现代综合自动化变电站各种设备的保护、控制及遥测、遥控庞大的各类模拟，数字数据量的采集和传输将通过综合自动化系统实现。
针对变电所综合自动化系统调试二次施工与调试中存在的问题, 总结了多年综合自动化变电站二次施工与调试的经验,提出了现场施工以及调试步骤及注意事项，抛砖引玉以期共同学习。
综合自动化变电站二次施工与调试是一个复杂的过程，针对变电所综合自动化系统调试二次施工与调试中存在的问题, 总结了多年综合自动化变电站二次施工与调试的经验, 提出了现场施工以及调试步骤及注意事项, 并介绍了常见问题的解决方法。
2 施工过程2.1 准备阶段施工之前组织参加施工的人员熟悉设计图纸，明确工艺的流程。
在工程的过程中，选派一名精通继电保护专业、懂远动专业、熟悉一次设备的复合型人员为工作负责人，来指挥协调施工全过程。
准备工作应满足以下条件：一是确定施工的任务，包括施工方案、施工技术交底记录和安全交底记录。
二是施工现场一次设备安装完毕，电缆沟电缆支架安装完毕，现场设置好安全标示牌，做好安全措施。
三是物资准备完成，产品安装前，开箱检查铭牌做好安全措施。
三是物资准备完成，产品安装前，开箱检查铭牌数据，产品外表应无损坏，还须对照清单查收零部件与携带的文件。
三是标明电缆的编号、起始点、终点、型号；编号管打印完成，标有回路编号和所在电缆的编号。
三是在施工前开一次现场会议，讲清工作任务、施工要求和有关注意事项。
2.2 施工阶段施工主要有以下四个流程。
2.2.1 电缆敷设。
负责人在电缆敷设前对二次图和电缆清册进行认真校核，科学制订计划，尽量减少敷设过程中的交叉穿越。
敷设电缆，按照型号相同进行，每敷设一条，在电缆两端挂其相对应的电缆牌，（根据经验用标签纸贴好后再用透明胶纸包裹或医用胶布）。
同时负责人负责检查和记录，防止漏放、错放和重放。
每条电缆两端电缆牌要确保统一，电缆的两端的设备一定要正确，并且电缆预留长度满足接线要求即可，不宜过长或过短，造成浪费和带来不必要的麻烦。
变压器检验作业指导书标题：变压器检验作业指导书引言概述：变压器是电力系统中重要的电气设备之一，其正常运行对电力系统的稳定性和可靠性具有重要影响。
为了确保变压器的安全运行，需要进行定期的检验工作。
本文将详细介绍变压器检验的作业指导书，以帮助工作人员正确进行变压器检验。
一、检验前准备工作：1.1 确定检验目的与范围：在进行变压器检验前，需要明确检验的目的和范围，例如是否是例行检验还是故障检修检验。
1.2 确定检验时间与地点：根据变压器的运行情况和工作安排，确定检验的时间和地点，以便安排好相关人员和设备。
1.3 准备检验工具与设备：根据检验的要求，准备好相应的检验工具和设备，如检测仪器、测量仪表等。
二、外观检查：2.1 外观检查变压器本体：对变压器的外观进行检查，包括外壳、冷却装置、连接件等的完好性和泄漏情况。
2.2 外观检查绝缘子与引线：检查变压器绝缘子和引线的外观情况，包括是否有破损、污秽、腐蚀等问题。
2.3 外观检查附属设备：对变压器的附属设备进行外观检查，如油箱、开关、保护装置等，确保其正常运行。
三、电气性能检查：3.1 绝缘电阻测量：使用绝缘电阻测量仪对变压器的绝缘电阻进行测量，以判断绝缘性能是否符合要求。
3.2 变比测量：使用变比测试仪对变压器的变比进行测量，以检查是否存在变比异常或误差。
3.3 负载损耗测量：通过测量变压器的负载损耗，判断变压器的负载能力和效率是否正常。
四、油质检查：4.1 油质外观检查：对变压器的绝缘油进行外观检查，包括颜色、浑浊度、气味等的观察。
4.2 油质分析检测：通过取样分析变压器绝缘油的物理性质和化学指标，判断油质是否正常。
4.3 油位与油温检测：检查变压器的油位和油温是否在正常范围内，以确保变压器正常运行。
五、运行试验：5.1 空载试验：在变压器无负载情况下进行试验，观察和测量变压器的空载电流、空载损耗等参数。
5.2 负载试验：在变压器负载情况下进行试验，观察和测量变压器的负载电流、负载损耗等参数。

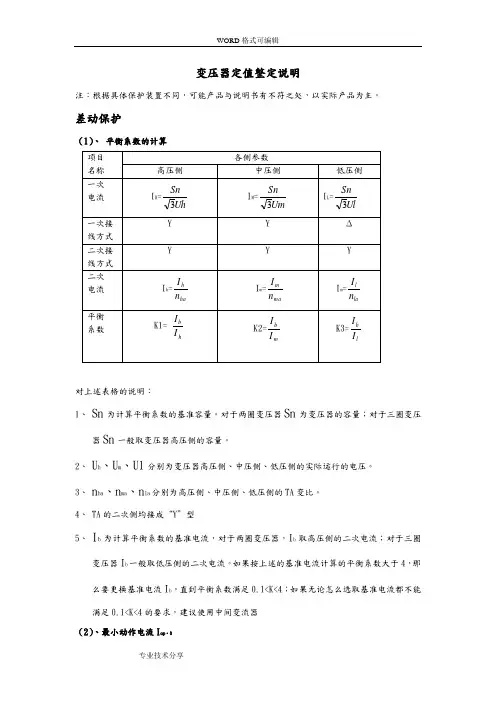

变压器定值整定说明注：根据具体保护装置不同，可能产品与说明书有不符之处，以实际产品为主。
差动保护（1）、平衡系数的计算对上述表格的说明：1、Sn为计算平衡系数的基准容量。
对于两圈变压器Sn为变压器的容量；对于三圈变压器Sn一般取变压器高压侧的容量。
2、U h、U m、Ul分别为变压器高压侧、中压侧、低压侧的实际运行的电压。
3、n ha、n ma、n la分别为高压侧、中压侧、低压侧的TA变比。
4、TA的二次侧均接成“Y”型5、I b为计算平衡系数的基准电流，对于两圈变压器，I b取高压侧的二次电流；对于三圈变压器I b一般取低压侧的二次电流。
如果按上述的基准电流计算的平衡系数大于4，那么要更换基准电流I b，直到平衡系数满足0.1<K<4；如果无论怎么选取基准电流都不能满足0.1<K<4的要求，建议使用中间变流器（2）、最小动作电流I op。
0I op 。
0为差动保护的最小动作电流，应按躲过变压器额定负载运行时的最大不平衡电流整定，即：I op.0=Nam)InU fi(n)*Krel(2∆+∆+式中：I n 为变压器的二次额定电流，K rel 为可靠系数，K rel =1.3—1.5；f i(n)为电流互感器在额定电流下的比值误差。
f i(n)=±0.03（10P ），f i(n)=±0.01（5P ） ΔU 为变压器分接头调节引起的误差（相对额定电压）； Δm 为TA 和TAA 变比未完全匹配产生的误差，Δm 一般取0.05。
一般情况下可取：I op.0=（0.2—0.5）I n 。
（3） 最小制动电流的整定I res.0 =Na1.0)In-(0.8。
（4）、比率制动系数K 的整定 最大不平衡电流的计算 a 、三圈变压器I unb.max =K st K aper f i I s.max +ΔU H I s.H.max +ΔU M I s.M.max +Δm 1I s.1.max +Δm 2I s.2.max 式中：K st 为TA 的同型系数，K st =1.0K aper 为TA 的非周期系数，Kaper=1.5—2.0（5P 或10P 型TA ）或Kaper=1.0（TP 型TA ）f i 为TA 的比值误差， f i =0.1；I s.max 为流过靠近故障侧的TA 的最大外部短路周期分量电流；I s.H.max 、I s.M.max 分别为在所计算的外部短路时，流过调压侧（H 、M ）TA 的最大周期分量电流；I s.1.max 、I s.2.max 分别为在所计算的外部短路时，流过非靠近故障点的另两侧的最大周期分量电流；Δm 1、Δm 2为由于1侧和2侧的TA （包括TAA ）变比不完全匹配而产生的误差，初选可取Δm 1=Δm 2=0.05；b 、 两圈变压器I unb.max =（K st K aper f i +ΔU +Δm ）I s.max 式中的符号与三圈变压器一样。
变压器检测方法范文变压器是电力系统中常见的电气设备之一，用于改变电压的大小，实现电能的传输和分配。
为了保证变压器的正常运行，需要进行定期的检测和维护。
本文将详细介绍变压器的检测方法。
一、外观检查外观检查是变压器检测的第一步，通过对变压器外部的检查可以初步判断变压器的工作状态。
外观检查主要包括以下内容：1.检查变压器是否存在漏油现象，如发现漏油，需要及时进行补充或更换变压器油。
2.检查变压器外壳是否存在破损或变形情况，如存在需要进行修复或更换。
3.检查变压器绝缘外壳是否正常，如存在破损或腐蚀需要及时进行修复或更换。
二、温度检测变压器的温度检测是非常重要的，可以判断变压器的运行是否正常，是否存在异常情况。
温度检测主要包括以下内容：1.使用红外线测温仪对变压器的各部位进行测温，记录下各部位的温度数据。
2.对变压器的冷却器、油温计、温度表等设备进行检查和测试，确保其正常工作。
三、油质检测变压器油是变压器正常运行的重要部分，油质的好坏直接影响到变压器的工作状态。
油质检测主要包括以下内容：1.取样检测：定期对变压器的油进行取样检测，了解油质是否正常，是否存在污染物或水分等情况。
2.闪点测定：通过闪点测定仪对变压器油进行测试，确保其闪点符合标准要求。
3.凝点测定：通过凝点测定仪对变压器油进行测试，确保其凝点符合标准要求。
四、电性能检测电性能检测是对变压器内部电气元件的工作状况进行检测，主要包括以下内容：1.绝缘电阻测定：使用绝缘电阻测试仪对变压器的绝缘电阻进行测定，确保其绝缘性能良好。
2.交流电阻测定：使用交流电阻测试仪对变压器的电阻进行测定，确保其内部电阻正常。
3.唤醒电流测试：对变压器的唤醒电流进行测试，判断变压器的状态是否正常。
五、机械检测机械检测主要是对变压器的机械部件进行检查和测试，确保其正常工作。
机械检测主要包括以下内容：1.检查变压器的冷却器和风扇是否正常工作，确保变压器散热良好。
2.检查变压器的绝缘件是否正常，如绝缘垫片、绝缘材料等，确保其完好。
变压器检验作业指导书标题：变压器检验作业指导书引言概述：变压器是电力系统中重要的电气设备之一，其正常运行对电力系统的稳定性和可靠性具有重要影响。
为了确保变压器的安全运行和性能稳定，进行变压器检验是必不可少的工作。
本文将为大家介绍变压器检验的作业指导书，以帮助工作人员进行准确、高效的检验工作。
一、检验前的准备工作1.1 清理工作区域：在进行变压器检验之前，首先需要将工作区域进行清理，确保没有杂物和障碍物。
这样可以为检验工作提供一个安全、整洁的环境。
1.2 检查检测设备：检验变压器需要使用一些专用的检测设备，如电流表、电压表、绝缘电阻测试仪等。
在开始检验之前，要仔细检查这些设备的工作状态，确保其准确可靠。
1.3 确定检验计划：根据变压器的类型和检验要求，制定详细的检验计划。
包括检验的内容、检验的顺序、检验的时间安排等。
这样可以有序地进行检验工作，提高工作效率。
二、外观检查2.1 外部观察：首先要对变压器的外部进行观察，检查是否有明显的损坏或变形。
包括外壳、冷却器、绝缘子等部位。
如果发现异常情况，应及时记录并进行进一步的检查。
2.2 温度测量：使用温度计对变压器的各个部位进行测量，包括油温、绕组温度等。
温度异常可能是变压器故障的一个重要指标，需要特别关注。
2.3 漏油检查：检查变压器是否有漏油现象，包括油箱、油位计等部位。
漏油可能导致变压器的绝缘性能下降，需要及时处理。
三、绝缘性能检查3.1 绝缘电阻测试：使用绝缘电阻测试仪对变压器的绝缘电阻进行测量。
绝缘电阻是判断变压器绝缘性能好坏的重要指标，需要进行定期检测。
3.2 绝缘油测试：对变压器的绝缘油进行测试，包括介质损耗测试、介质电阻测试等。
绝缘油的性能直接影响变压器的绝缘性能，需要关注其指标是否符合标准要求。
3.3 绝缘强度测试：使用高压测试仪对变压器的绝缘强度进行测试。
绝缘强度是判断变压器绝缘性能的重要指标，需要进行定期的高压测试。
四、电气性能检查4.1 电阻测试：对变压器的绕组电阻进行测试，包括主绕组、励磁绕组等。
变压器功率方向保护校验方法
摘要：提出变压器相间、接地功率方向保护的一种校验方法。
该方法通过对电力系统变压器相间、接地故障的分析,结合PT 、CT 的接线极性,模拟系统故障进行整组试验,能够简单可靠地对变压器功率方向保护进行校验。
关键词：β史较虮；?极性分析相间故障接地故障
1 引言
变压器功率方向保护(包括相间功率方向保护和零序功率方向保护)是变压器的重要后备保护之一。
它作为相邻元件及变压器内部故障的后备保护,在防止故障范围的扩大,保障系统安全运行方面起着重要的作用。
其方向性的正确与否,和电流互感器的一次、二次接线、电压互感器的二次接线及保护装置的二次接线都有关系,在实际运行当中,很容易由于接线极性的错误而造成保护误动或拒动。
本文试图通过对功率方向保护的探讨,总结出一种简单可靠的校验方法。
结果表明,通过模拟电力系统的实际故障,结合CT 、PT 接线极性的分析,能够简单可靠地对功率方向保护方向的正确性进行检验, 在设备验收和日常定检工作中,大大简化了工作量。
2 问题的提出
功率方向保护方向的正确性,可以通过检查保护的电压、电流接线极性来检查,但是对于现场的实际装置,二次线繁多,接法复杂,难以理清各线的走向,容易出错。
而且,对于应用日益广泛的微机变压器保护,功率方向保护的方向指向一般通过软件控制字整定,方向性的确定是在保护软件模块默认系统的电压电流接线极性的条件下,由保护计算软件来控制确定的。
比如,对于WBZ2500 微机变压器保护,其配置中带方向的功能,方向的确定必须在以下极性接线方式下:CT 极性是当一次电流流入变压器时,装置的感应电流为正极性电流流入装置; PT 极性为正极性接入装置。
这样,就无法和分立元件保护一样地通过检查继电器电压电流接法的极性来检查功率方向保护的方向性。
比较简单可靠的方法是结合保护的整组试验,依据保护的整定和CT 、PT 的接线极性,模拟出系统的正、反方向故障,给保护加入模拟的故障电压和电流,校验其动作的角度和灵敏性。
3 相间功率方向的校验
要模拟系统故障,进行整组试验,首先要分析系统一次故障的情况。
我局的220kV 变压器相间功率方向保护正方向的整定都是指向母线的。
首先考虑正方向故障的情况。
如图1 所示,母线外线路发生相间
故障时,对变压器保护CT , 以母线流向变压器为电流的正方向。
设线路阻抗角是70°,则可作出一次电压电流的向量图如图2 。
可见故障电流I K 滞后相间电压U K160°。
图1 系统正方向相间故障
对于二次电压电流的向量关系,则要视PT 、CT 的接法极性不同而有所不同。
一般PT 采用减极性接法,其二次绕组的极性端接入保护( PT 接线图见后面图9) 。
对于CT , 也是采用减极性接法(CT 接线图见后面图10) ,当一次绕组L1 指向母线,二次侧电流从K1 流出时,可以认为二次电流和一次电流同相位,此时可作出二次电压电流向量图如图3 所示;反之,当二次侧电流从K2 流出时,二次电流和一次电流的相位相反,二次电压电流向量关系如图4 。
我们在进行相间功率方向校验时, 首先查明PT 、CT 的接线方式,再模拟系统正反方向故障,在保护端子上加入上述关系的二次电压和二次电流,检查保护动作的情况,确定保护的动作区和灵敏角。
图2 正方向相间故障一次向量图 图3 正方向相间故障二次向量图和动作区 图4 正方向相间故障二次向量图和动作区
如果在正方向故障时保护能够正确动作,而在反方向故障时保护应可靠不动作,则表明保护接线正确, 性能完好。
例如,CT 一次绕组L1 指向母线,二次侧电流从K1 流出,在保护加入如图3 所示二次电压U K2 和二次电流I K2 ,则此时相当于系统母线外部故障的情况,在以方向指向母线为正方向时,故障属于正方向故障,保护应该正确动作。
由此可校验出保护的动作区和灵敏角,如图3 示。
以LG211 相间功率方向继电器为例,当其灵敏角整定为230°,采用90°接线时,在上述PT、CT 接线极性和方向指向的情况下,保护要在正方向故障下动作,就要求继电器电流线圈和电压线圈反极性接入二次电压电流,如电压线圈极性端接PT 二次的极性端,则电流线圈的极性端要
接CT 二次的非极性端,这样才能使得动作区和故障时一致,方向性得以保证。
此时, 继电器的动作区的范围为I K 超前U K120°至300°。
当CT 一次绕组L1 指向母线,二次侧是从K2 流出时,在上述正方向故障时,二次电压电流间的关系正好反了180°,见图4 。
在保护加入此种关系的二次电压U K2 和二次电流I K2 时,也正好是系统母线外故障的情况,保护应正确动作。
此时动作区的范围为I K 滞后U K60°至超前U K120°。
如采用LG211 相间功率方向继电器,可以推断,此时继电器的电压、电流线圈是正极性接入二次电压电流。
可以类推:
当CT 一次绕组L1 指向变压器,二次侧从K1 流出时,作出保护的动作区同图4 所示时,才可以确定功率方向保护的正确性。
当CT 一次绕组L1 指向变压器,二次侧从K2 流出时,动作区应同图3 。
可见,在校验功率方向保护时,依据PT、CT 接线的极性和保护的方向整定,模拟出系统一次故障的情况,对保护加入二次电压和二次电流进行整组试验,不但可以校验保护功能的完好性,还可以校验保护功率方向接线的正确性,方法简洁可靠。
