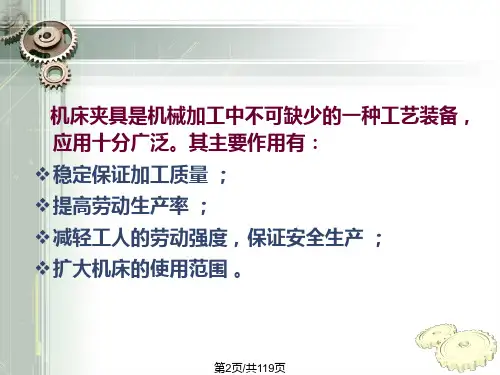

❖ 定位元件 定位元件用于确定工件在夹具中的正确位置,它是夹具的 主要功能元件之一。图中的圆柱销5、菱形销9和支承板 4都是定位元件,它们使工件在夹具中占据正确位置。
第8页/共119页
❖ 夹紧装置 夹紧装置用于保证工件在加工过程中受到外力(如切削力、 重力、惯性力等)作用时,已经占据的正确位置不被破坏。 如图所示钻床夹具中的开口垫圈6是夹紧元件,与螺杆8、 螺母7一起组成夹紧装置。
钉等。 ▪ 工件的顶出装置(或让刀装置)加工箱体类零件多层
壁上的孔。
第12页/共119页
3.2 工件在夹具中的定位
工件在夹具中定位就是要确定工件与定位元件的相对位 置,从而保证工件相对于刀具和机床的正确加工位置。 工件在夹具中的定位是由工件的定位基准(面)与夹具 定位元件的工作表面(定位表面)相接触或相配合实现 的。工件位置正确与否,用加工要求来衡量,一批工件 逐个在夹具上定位时,每个工件在夹具中占据的位置不 可能绝对一致,但每个工件的位置变动量必须控制在加 工要求所允许的范围内。由此可知,工件在夹具中的定 位应解决两方面的问题:一是工件位置是否确定,即定 位方案的设计;二是工件位置是否准确,即定位精度问 题。
只与工件定位有关的加工误差,称为定位误差。
第32页/共119页
产生定位误差的原因
造成定位误差的原因有两个: ❖ 一是定位基准与工序基准不重合,由此产生基准
不重合误差ΔB; ❖ 二是定位基准与限位基准不重合,由此产生基准
位移误差ΔY。
第33页/共119页
1.基准不重合误差ΔB
基准不重合误差ΔB是一批工件逐个在夹具上定位时,定 位基准与工序基准不重合而造成的加工误差,其大小为 定位尺寸的公差δs在加工尺寸上的投影。
D B
