大众进口辉腾全车电路图-基本装备2010

  • 格式：pdf
  • 大小：625.87 KB
  • 文档页数：4

下载文档原格式

  / 4

合集下载

大众进口辉腾全车电路图-TV系统

大众进口辉腾全车电路图-TV系统

639 - 左侧 A 柱接地点 B398 - 主线束中的连接 2（高电平舒适 CAN 总线） B402 - 主线束中的连接 6（高电平舒适 CAN 总线） B406 - 主线束中的连接 1（低电平舒适 CAN 总线） B410 - 主线束中的连接 5（低电平舒适 CAN 总线）
w
Phaeton
页电路图
页码，7/7(W)
编号 73 / 7

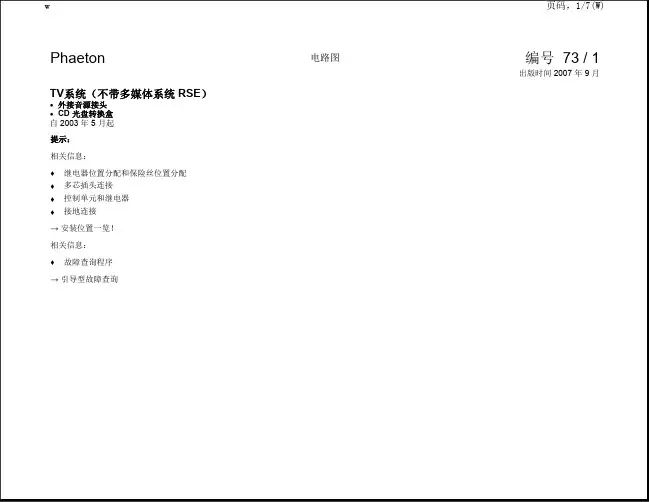

电视调谐器、天线放大器、TV 天线 J519 - 车载电网控制单元 R11 - 天线 R24 - 天线放大器 R55 - TV 天线 1 R56 - TV 天线 2 R57 - TV 天线 3 R58 - TV 天线 4 R78 - 电视调谐器，在后窗台板下方
页码，1/7(W)
编号 73 / 1
出版时间 2007 年 9 月
w
Phaeton
页码，2/7(W)
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
编号 73 / 6
前部信息显示和操作单元控制单元、电视调谐器、天线放大 器
J415 - 导航系统、电视调谐器、在后窗台板下方
J518 - 进入及起动许可控制单元
J519 - 车载电网控制单元
J523 - 前部信息显示和操作单元控制单元
R24 - 天线放大器
R78 - 电视调谐器，在后窗台板下方
T3f - 3 芯插头连接 T32b - 32 芯插头连接
w
Phaeton
页码，5/7(W)
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色

大众进口辉腾全车电路图-驾驶员辅助系统

大众进口辉腾全车电路图-驾驶员辅助系统

Z113 - 用于前部传感系统的玻璃加热装置
370 - 接地连接 5，在主导线束中
394 - 接地连接 29，在主导线束中
638 -AN 总线），在主导线 束中
B385
- 连接 3（驱动系统高速 CAN 总线），在主导线 束中
B386
- 连接 4（驱动系统高速 CAN 总线），在主导线 束中
w
Phaeton
驾驶员辅助系统的前部摄像机
自 2010 年 5 月起
电路图
页码，1/3(W)
编号 139 / 1
05.2010
w
Phaeton
电路图
页码，2/3(W)
编号 139 / 2
端子 15 供电继电器, 保险丝架 D 上的保险丝 26, 保险丝架 B 上的保险丝 78, 总线端 30 的导线分线器 3 J329 - 端子 15 供电继电器 J367 - 蓄电池监控控制单元
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
w
Phaeton
页码，3/3(W)
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
编号 139 / 3
驾驶员辅助系统的前部摄像机, 用于前部传感系统的玻璃加 热装置
J285 - 仪表板中的控制单元
R242 - 驾驶员辅助系统的前部摄像机
T2ay - 2 芯插头连接, 前部车内照明灯附近

大众进口辉腾全车电路图-3.0升柴油发动机CARA,CARB

大众进口辉腾全车电路图-3.0升柴油发动机CARA,CARB
w
Phaeton
3.0 升柴油发动机 , CARA, CARB,CEXA
自 2008 年 11 月起
电路图
页码，1/23(W)
编号 130 / 1
05.2014
w
Phaeton
页码，2/23(W)
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
- 正极连接 6（30），在主导线束中
- 正极连接（30a），在蓄电池导线束中
- 总线端 30 的导线分线器 3
- 仅适用于不带副蓄电池的汽车
w
Phaeton
电路图
页码，3/23(W)
编号 130 / 3
蓄电池, 副蓄电池, 车载电网控制单元, 端子61 释放继电器, 蓄电池串联继电器
A
- 蓄电池
J519 - 车载电网控制单元
J682 T1d T2u T6k T18b T81k
B286
B303
B307
B449
B660
* *2 *3
- 供电继电器，总线端 50 - 1 芯插头连接, 发动机舱内右侧 - 2 芯插头连接 - 6 芯插头连接 - 18 芯插头连接 - 81 芯插头连接 - 正极连接 10（15a），在主导线束中
A1 - 副蓄电池
J234 - 安全气囊控制单元
J519 J574 J581 N253 T3l T84
621
624
B303
P2
- 车载电网控制单元 - 端子61 释放继电器 - 蓄电池串联继电器 - 蓄电池断路引爆装置 - 3 芯插头连接 - 84 芯插头连接 - 接地点，在车载电网蓄电池旁

大众进口辉腾全车电路图-安装位置 接地点

大众进口辉腾全车电路图-安装位置 接地点
649 - 前围板上的接地点 5 拧紧力矩：9 Nm 安装位置 → 相关章节
650 - 前围板上的接地点 6 拧紧力矩：9 Nm 安装位置 → 相关章节
651 - 前围板上的接地点 7 拧紧力矩：9 Nm 安装位置 → 相关章节
652 - 变速箱和发动机接地的接地点 拧紧力矩：9 Nm 安装位置 → 相关章节
642 EC-风扇接地点，在右侧轮罩上=> -箭头 B643 发动机舱内右侧接地点 3 ，在右侧轮罩上 => -箭头 A-
页码，3/19(W)
w
644 发动机舱右侧接地点 3 ，在右侧轮罩上 => -箭头-
645 前围板接地点 -1-，在左侧前围板 => -箭头 B646 前围板接地点 -2-，在左侧前围板 => -箭头 A-
652 变速箱/发动机接地的接地点，在右前纵梁上 ＝> -箭头-
页码，5/19(W)
页码，4/19(W)
w
647 前围板接地点 -3-，在右侧前围板 ＝> -箭头 E648 前围板接地点 -4-，在右侧前围板 ＝> -箭头 D649 前围板接地点 -5-，在右侧前围板 ＝> -箭头 C650 前围板接地点 -6-，在右侧前围板 ＝> -箭头 B651 前围板接地点 -7-，在右侧前围板 ＝> -箭头 A-
页码，2/19(W)
w
发动机舱内的接地点
A - 发动机舱内左侧接地点 2 -640-，在左侧轮罩上 ⇒ -箭头 B - 发动机舱内左侧接地点 3 641 ，在左侧轮罩上 ⇒ -箭头 640 发动机舱内左侧接地点 2 ，在左侧轮罩上 ⇒ -箭头 A641 发动机舱内左侧接地点 3 ，在左侧轮罩上 => -箭头 B-

大众进口辉腾全车电路图-换道辅助装置

大众进口辉腾全车电路图-换道辅助装置

组合仪表、数据总线诊断接口、组合仪表中的显示单元、转 向柱电子装置控制单元
J285 - 组合仪表中带显示单元的控制单元
J519 - 车载电网控制单元
J527 J533 T16f T17c T17e T32a Y24
B383
B390
B3பைடு நூலகம்8
B402
B406
B410
- 转向柱电子装置控制单元 - 数据总线诊断接口，在组合仪表中 - 16 芯插头连接 - 17 芯黑色插头连接，在仪表板下方左侧 - 17 芯蓝色插头连接，在仪表板下方左侧 - 32 芯绿色插头连接 - 组合仪表显示单元 - 主线束中的连接 1（驱动 CAN High 总线）
w
Phaeton
换道辅助系统
自 2008 年 11 月起 说明： 相关信息 继电器位置分配和保险丝位置分配 多脚插头连接 控制单元和继电器 接地连接 → 安装位置一览！ 相关信息 故障查询程序 → 引导型故障查询
电路图
页码，1/4(W)
编号 116 / 1
版本 2008 年 10 月
w
Phaeton
页码，2/4(W)
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
编号 116 / 2
换道辅助设备控制单元、外后视镜内的换道辅助设备警报灯
- 主线束中的连接 1（驱动系统 CAN Low 总线 ）
- 主线束中的连接 2（舒适 CAN High 总线）
- 主线束中的连接 6（舒适 CAN High 总线）

大众进口辉腾全车电路图-数据总线联网

大众进口辉腾全车电路图-数据总线联网

SB - 保险丝座 B
SD26 - 保险丝架 D 上的保险丝 26
SB27 - 保险丝架 B 上的保险丝 27
SB66 - 保险丝架 B 上的保险丝 66
B273 B283 B299 TV28
- 正极连接（15），在主导线束中 - 正极连接 7（15a），在主导线束中 - 正极连接 3（30），在主导线束中 - 总线端 30 的导线分线器 3
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
wPhaeton来自页码，3/1(W)电路图
编号 135 / 3
加热装置控制单元, 移动电话操作电子装置控制单元, 收音机 及导航系统带显示单元的控制单元, 前部信息显示和操作单 元的控制单元, 倒车摄像系统控制单元、保险丝, 功率放大器 J162 - 加热装置控制单元 J412 - 移动电话操作电子装置控制单元 J503 - 收音机及导航系统带显示单元的控制单元
w
Phaeton
数据总线联网
自 2008 年 11 月起
电路图
页码，1/1(W)
编号 135 / 1
10.2010
w
Phaeton
电路图
页码，2/1(W)
编号 135 / 2
端子 15 供电继电器, 保险丝座 B, 保险丝架 D 上的保险丝 26, 总线端 30 的导线分线器 3
J329 - 端子 15 供电继电器
主导线束中
B424
- 连接 4（信息娱乐系统 CAN 总线，Low），在主 导线束中
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色

大众进口辉腾全车电路图-进入与起动许可

大众进口辉腾全车电路图-进入与起动许可

T10ka - 10 芯插头连接, 接线站内，左侧 A 柱, 棕色
T12j - 12 芯插头连接
T12p - 12 芯插头连接
T81k - 81 芯插头连接
B373 - 连接 3（天线），在主导线束中
B374 - 连接 4（天线），在主导线束中
*
- 依汽车装备而定
w
Phaeton
页码，6/8(W)
E369 - 驾驶员侧车门外把手中央门锁按钮
E371 - 左后车门外把手中央门锁按钮
G415 - 驾驶员侧车门外把手接触传感器
G417 - 左后车门外把手接触传感器
J386 - 驾驶员侧车门控制单元
J388 - 左后车门控制单元
J518 - 进入及起动许可控制单元, 左前脚部空间内
R134 - 驾驶员侧的进入及起动系统天线
R137 - 行李箱内的进入及起动系统天线
R138 - 车内空间的进入及起动系统天线 1
R139 - 车内空间的进入及起动系统天线 2
T2z - 2 芯插头连接, 在前部中间扶手下
T5a - 5 芯插头连接
T5c - 5 芯插头连接
T10ad - 10 芯插头连接, 左下 B 柱饰板之后, 棕色
T10ah - 10 芯插头连接, 在左后车门内
B
- 起动马达
J518 - 进入及起动许可控制单元, 左前脚部空间内
J680
J682
N360 R11 R24
- 供电继电器 1，端子 75
- 供电继电器，总线端 50 - 转向柱联锁作动器 - 天线
- 天线放大器
SC1 SB19 SB41 T1d T3 T6ak T17c T81k
602
651

大众进口辉腾全车电路图-副驾驶员座椅

大众进口辉腾全车电路图-副驾驶员座椅

T4sh - 4 芯插头连接
T6cm - 6 芯插头连接
T17e T32a Y24
369
- 17 芯蓝色插头连接，在仪表板下方左侧 - 32 芯绿色插头连接 - 组合仪表中的显示单元 - 主线束中的接地连接 4
635 - 副驾驶员侧座椅控制单元接地点 B383 - 主线束中的连接 1（高电平驱动 CAN 总线） B390 - 主线束中的连接 1（低电平驱动 CAN 总线） B397 - 主线束中的连接 1（高电平舒适 CAN 总线） B398 - 主线束中的连接 2（高电平舒适 CAN 总线） B402 - 主线束中的连接 6（高电平舒适 CAN 总线） B406 - 主线束中的连接 1（低电平舒适 CAN 总线） B410 - 主线束中的连接 5（低电平舒适 CAN 总线） B412 - 主线束中的连接 7（低电平舒适 CAN 总线）
编号 17 / 2

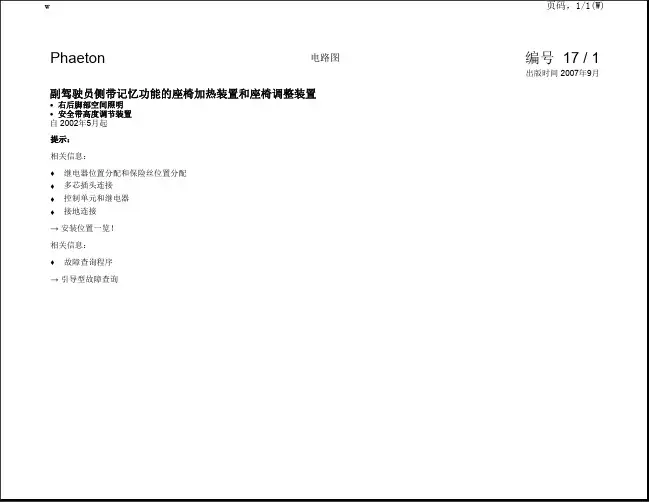

组合仪表、带记忆功能的副驾驶员座椅调整控制单元
J285 - 组合仪表中带显示单元的控制单元
J519 - 车载电网控制单元
J521 - 带记忆功能的副驾驶员座椅调整控制单元，在副
驾驶员座椅下方
J533 - 数据总线诊断接口，在组合仪表中
SE4 - 保险丝架 E 上的保险丝 4
SB88 - 保险丝架 B 上的保险丝 88
### - 至 2002 年 7 月
***
- 乘员区右侧无照明的化妆镜
-●●- - 仅针对乘员区右侧带照明的化妆镜
w
Phaeton
页码，4/1(W)
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色

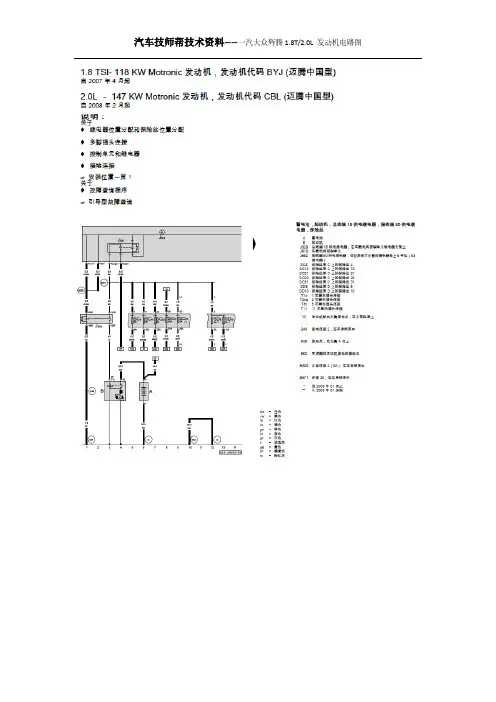

一汽大众辉腾1.8T、2.0L 发动机电路图

一汽大众辉腾1.8T、2.0L 发动机电路图

发动机电路图
汽车技师帮技术资料——一汽大众辉腾 1.8T/2.0L
发动机电路图
汽车技师帮技术资料——一汽大众辉腾 1.8T/2.0L
发动机电路图
汽车技师帮技术资料——一汽大众辉腾 1.8T/2.0L
发动机电路图
汽车技师帮技术资料——一汽大众辉腾 1.8T/2.0L
发动机电路图
汽车技师帮技术资料——一汽大众辉腾 1.8T/2.0L
发动机电路图
汽车技师帮技术资料——一汽大众辉腾 1.8T/2.0L
发动机电路图
汽车技师帮技术资料——一汽大众辉腾 1.8T/2.0L
发动机电路图
汽车技师帮技术资料——一汽大众辉腾 1.8T/2.0L
发动机电路图
汽车技师帮技术资料——一汽大众辉腾 1.8T/2.0L
发动机电.0L

大众进口辉腾全车电路图-导航系统

大众进口辉腾全车电路图-导航系统
J519 - 车载电网控制单元
J523 J533 T4k T16
T17e T17f T32a T32b
B383 B390 B398 B400 B406 B408 B665
B666
* ** *** -●-
- 前部信息显示和操作单元控制单元 - 组合仪表中的数据总线诊断接口 - 4 芯插头连接 - 16 芯插头连接，在仪表板下方左侧，自诊断接
- 主线束中的正极连接 1（30a）
- 主线束中的连接 2（高电平信息娱乐 CAN 总 线）
- 主线束中的连接 4（高电平信息娱乐 CAN 总 线）
- 主线束中的连接 2（低电平信息娱乐 CAN 总 线）
- 主线束中的连接 4（低电平信息娱乐 CAN 总 线）
- 光缆
w
Phaeton
页码，5/5(W)
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
编号 68 / 5
带 CD 光盘驱动器的导航系统控制单元、导航系统天线 J104 - 制动防抱死系统（ABS）控制单元 J393 - 舒适系统中央控制单元 J401 - 带 CD 光盘驱动器的导航系统控制单元 J428 - 车距调节装置控制单元
T8k - 8 芯插头连接 T12l - 12 芯插头连接
T12o T14d T14e T16f
- 12 芯插头连接 - 14 芯插头连接 - 14 芯插头连接 - 16 芯插头连接
T17c - 17 芯插头连接，在仪表板下方左侧 372 - 主线束中的接地连接 7
639 - 左侧 A 柱接地点 B398 - 主线束中的连接 2（高电平舒适 CAN 总线） B402 - 主线束中的连接 6（高电平舒适 CAN 总线） B406 - 主线束中的连接 1（低电平舒适 CAN 总线） B410 - 主线束中的连接 5（低电平舒适 CAN 总线）

大众进口辉腾全车电路图-换道辅助设备

大众进口辉腾全车电路图-换道辅助设备

J519 - 车载电网控制单元
J769 J770 K233 K234
- 换道辅助设备控制单元 - 换道辅助设备控制单元 2 - 驾驶员侧外后视镜内的换道辅助设备警报灯 - 副驾驶员侧外后视镜内的换道辅助设备警报灯
SB69 - 保险丝架 B 上的保险丝 69
T2ai - 2 芯插头连接，在驾驶员车门内 T2aj - 2 芯插头连接，在副驾驶员车门内 T10ka - 10 芯棕色插头连接，左侧 A 柱接线板 T10kb - 10 芯棕色插头连接，右侧 A 柱接线板 T12ac - 12 芯插头连接 T12n - 12 芯插头连接 T17f - 17 芯插头连接，在仪表板下方左侧
电表、数据总线诊断接口、组合仪表中的显示单元、转 向柱电子装置控制单元
J285 - 组合仪表中带显示单元的控制单元
J519 - 车载电网控制单元
J527 J533 T16f T17c T17e T32a Y24
B383
B390
B398
B402
B406
B410
- 转向柱电子装置控制单元 - 组合仪表中的数据总线诊断接口 - 16 芯插头连接 - 17 芯黑色插头连接，在仪表板下方左侧 - 17 芯插头连接，在仪表板下方左侧 - 32 芯绿色插头连接 - 组合仪表中的显示单元 - 主线束中的连接 1（高电平驱动 CAN 总线）
J519 - 车载电网控制单元
J527 - 转向柱电子装置控制单元
SB18 - 保险丝架 B 上的保险丝 18
SB64 - 保险丝架 B 上的保险丝 64
T6ah T16f T17c
- 6 芯插头连接 - 16 芯插头连接 - 17 芯插头连接，在仪表板下方左侧
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色

大众进口辉腾全车电路图-副驾座椅(有记忆)

大众进口辉腾全车电路图-副驾座椅(有记忆)

B412
- 连接 7（舒适/便捷系统 CAN 总线，Low），在 主导线束中
w
Phaeton
页码，3/1(W)
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
编号 44 / 2
车载电网控制单元, 仪表板 J285 - 仪表板中的控制单元
J519 - 车载电网控制单元
J533 K T17e T32a Y24
B397
- 数据总线诊断接口 - 仪表板 - 17 芯插头连接, 蓝色, 左侧仪表板下 - 32 芯插头连接, 绿色 - 组合仪表显示单元 - 连接 1（舒适/便捷系统 CAN 总线，High），在
w
Phaeton
页码，5/1(W)
电路图
编号 44 / 5
副驾驶员座椅调节装置操纵单元, 带记忆功能的副驾驶员座 椅调节控制单元
E155 - 头枕调整按钮
E332 - 靠背上部调整按钮
E335 - 腰部支撑的高度调整按钮
E336 - 腰部支撑的前后位置调整按钮
E337 - 按摩功能按钮
E350 - 座椅深度调节按钮
w
Phaeton
电路图
页码，4/1(W)
编号 44 / 4
副驾驶员座椅调节装置操纵单元, 带记忆功能的副驾驶员座 椅调节控制单元
E218 - 带记忆功能的座椅按钮 1
E219 - 带记忆功能的座椅按钮 2
E220 E333 E340
- 带记忆功能的座椅按钮 3 - 安全带高度调节按钮 - 带记忆功能的副驾驶员座椅按钮

大众进口辉腾全车电路图-安全气囊系统

大众进口辉腾全车电路图-安全气囊系统

电路图
编号 96 / 4
副驾驶员侧安全气囊关闭钥匙开关, 安全气囊控制单元, 副驾 驶员侧安全气囊关闭指示灯, 驾驶员侧安全带拉紧器 2 引爆 装置, 副驾驶员侧安全带拉紧器 2 引爆装置 E224 - 副驾驶员侧安全气囊关闭钥匙开关
J234 - 安全气囊控制单元, 中控台之后
K145 N297 N298
- 副驾驶员侧安全气囊关闭指示灯 - 驾驶员侧安全带拉紧器 2 引爆装置 - 副驾驶员侧安全带拉紧器 2 引爆装置
SB55 - 保险丝架 B 上的保险丝 55
T3sa T3sb T16 T84
109
B279
B444
* *2
- 3 芯插头连接 - 3 芯插头连接 - 16 芯插头连接, 左侧仪表板下 - 84 芯插头连接 - 安全气囊导线束中的接地连接
J234 - 安全气囊控制单元, 中控台之后
J669 N378 N379 SB27 SB52 T84
109
373
379
397
628
634
636
B317
*
- 安全带拉紧器继电器 - 驾驶员侧的安全带自动回卷装置电磁阀 - 副驾驶员侧的安全带自动回卷装置电磁阀 - 保险丝架 B 上的保险丝 27 - 保险丝架 B 上的保险丝 52 - 84 芯插头连接 - 安全气囊导线束中的接地连接
w
Phaeton
电路图
页码，5/1(W)
编号 96 / 5
安全气囊控制单元, 驾驶员侧后部安全带拉紧器引爆装置, 副 驾驶员侧后部安全带拉紧器引爆装置, 驾驶员侧头部安全气 囊引爆装置, 副驾驶员侧头部安全气囊引爆装置
J234
N196 N197 N251 N252

大众进口辉腾全车电路图-安装位置 强电流连接

大众进口辉腾全车电路图-安装位置 强电流连接
安装位置 ⇒ → 插图
页码，1/7(W)
编号 806 / 1
出版时间 2013 年 8 月
w
12 - 蓄电池并联继电器 -J581 安装位置 ⇒ → 插图
12 - 总线端 30 的导线分线器 3 -TV28 安装位置 ⇒ → 插图
13 - 螺栓连接 B+，交流发电机上 安装位置 ⇒ → 插图
M8 拧紧力矩：20 Nm - 副蓄电池 A1 电极接线柱，接地（-），行李箱内右侧 ⇒ -箭头 B- 副蓄电池 A1 电极接线柱，正极（+），行李箱内右侧 ⇒ -箭头 C-
电极接线柱拧紧力矩：7 Nm
蓄电池 -A-（车载电网蓄电池） 621 车载电网蓄电池旁的接→ 插图 4 - 总线端 30 的导线分线器 2 -TV22-
安装位置 ⇒ → 插图 5 - 蓄电池导线束 -P2- 中的正极连接（30），
安装位置 ⇒ → 插图 5 - 总线端 30 的导线分线器 4 -TV29-
安装位置 ⇒ → 插图 6 - 起动机蓄电池旁的接地点 624
拧紧力矩：15 Nm
页码，6/7(W)
w
总线端 30 的导线分线器 3 -TV28- 车载电网蓄电池旁的接地点，行李箱内左侧侧围板 ⇒ -箭 头 A-
页码，7/7(W)
拧紧力矩：20 Nm - 蓄电池 -A- 电极接线柱，接地（-），行李箱内左侧 ⇒ -箭头 E- 副蓄电池 A1 电极接线柱，正极（+），行李箱内左侧 ⇒ -箭头 C- 蓄电池串联继电器 -J581- ，行李箱内左侧 ⇒ -箭头 A、B-
拧紧力矩：20 Nm
页码，5/7(W)
w
交流发电机上的螺栓连接 B+ - 安装位置取决于相应的发动机型号 ⇒ -箭头-

大众进口辉腾全车电路图-冷却液风扇

大众进口辉腾全车电路图-冷却液风扇

w
提示! 部件名后的括号指向外罩上的序号。
SB - 保险丝架中的保险丝，在仪表板下方 SC - 电控箱中的保险丝，在行李箱内左侧 SD - 电控箱中的保险丝，在排水槽内右侧 SE - 热敏保险丝盒中的保险丝，在左前脚部空间中
页码，2/3(W)
w
Phaeton
页码，3/3(W)
电路图
编号 15 / 2
w
Phaeton
电路图
冷却液风扇
自 2002年5月起
有偏差的继电器位置分配和保险丝位置分配以及多芯插头连接分配 参见章节“安装位置”
电控箱继电器位置，在排水槽内右侧：
电控箱继电器位置，在行李箱内左侧：
继电器支架上的继电器位置分配，在右前脚部空间中：
页码，1/3(W)
编号 15 / 1
出版时间 2004 年 4 月
冷却液风扇控制单元、冷却液风扇控制单元-2-、冷却液风 扇 J... - 发动机控制单元 J293 - 冷却液风扇控制单元
J670 - Motronic 多点喷射电源继电器-2J671 - 冷却液风扇控制单元-2-
SD12 - 保险丝架上的保险丝 -12-
SD27 - 保险丝架上的保险丝 -27-
SD28 - 保险丝架上的保险丝 -28T10gb - 10 芯黑色插头连接，接柱 2 /变速箱
T121a - 121 芯插头连接，在发动机控制单元上
TV22 V7 V177
642 B354Βιβλιοθήκη B311- 接线端 30 的导线分配器-2- 冷却液风扇 - 冷却液风扇-2- EC 风扇接地点 - 主线束中的正极连接 -5-（87a)
- 主线束中的连接 15（30）
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色

进口大众系列：线路图2

进口大众系列：线路图2
车载网络的控制单元、4MV的控制单元（喷油装置）、节气门的控制单元、油门踏板位置传感器、带有次级输出的点火线圈4（43-56）
车载网络控制单元、4MV的控制Fra bibliotek元（喷油装置）、入传感器、活性碳罐装置的电磁阀1，入传感器的加热装置（57-70）
车载网络的控制单元、4MV的控制单元（喷油装置）、爆震传感器、制动灯开关、离合器踏板开关（71-84）
车载网络的控制单元、数据总线的诊断接口、4MV的控制单元（喷油装置）、燃料预供应的继电器、燃料泵的继电器、保险丝、诊断接口（85-98）
车载网络的控制单元、仪表板中带显示单元的控制单元、油压开关、油压控制灯、车速表、保险丝（99-112）
燃油剩余量传感器、燃油剩余量指示器、燃油泵（预供油泵）、车速表的传感器、指示灯（113-126）
六、BCC发动机线路图
车载网络的控制单元、蓄电池、发电机、电压调节器、启动马达、保险丝（1-14）
喷嘴、发动机转速传感器、进气管压力、进气管温度与冷却液温度、废气再循环电位计、霍尔脉冲发生器2（15-28）
车载网络的控制单元、4MV的控制单元（喷油装置）、带有次级输出的点火线圈1-3、火花塞的插头、火花塞、中热电阻（曲轴箱通风）（29-42）

大众进口辉腾全车电路图-供电

大众进口辉腾全车电路图-供电
B298 B300 B302 B311 P2 TV28
*
- 保险丝 1（30） - 保险丝 2（30） - 保险丝 3（30） - 保险丝 4（30） - 端子 30 导线分线器 - 总线端 30 的导线分线器 2 - 正极连接 2（30），在主导线束中
- 正极连接 4（30），在主导线束中
- 正极连接 6（30），在主导线束中
w
Phaeton
供电
自 2010 年 5 月起
电路图
页码，1/1(W)
编号 138 / 1
09.2012
w
Phaeton
页码，2/1(W)
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
w
Phaeton
电路图
页码，4/1(W)
编号 138 / 4
起动蓄电池温度传感器, 蓄电池监控控制单元, 车载电网控制 单元 G331 - 起动蓄电池温度传感器
J519 J581 N253 T3l T84
621
624
B303
P2
- 车载电网控制单元 - 蓄电池串联继电器 - 蓄电池断路引爆装置 - 3 芯插头连接 - 84 芯插头连接 - 接地点，在车载电网蓄电池旁
- 起动蓄电池旁边的接地点
- 正极连接 7（30），在主导线束中

大众进口辉腾全车电路图-收音机导航装置2010

大众进口辉腾全车电路图-收音机导航装置2010

B341 - 连接 2（58d），在主导线束中
B398
- 连接 2（舒适/便捷系统 CAN 总线，High），在 主导线束中
B406
- 连接 1（舒适/便捷系统 CAN 总线，Low），在 主导线束中
B418
- 连接 4（信息娱乐系统 CAN 总线，High），在 主导线束中
B424
- 连接 4（信息娱乐系统 CAN 总线，Low），在主 导线束中
- 接地点，在左侧 A 柱上
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
w
Phaeton
页码，3/1(W)
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or =航系统带显示单元的控制单元
J933 - 外部蓝牙模块
R
- 收音机
R41 - CD 转换盒
SB17 - 保险丝架 B 上的保险丝 17
SB27 - 保险丝架 B 上的保险丝 27
T8q - 8 芯插头连接
T12ag - 12 芯插头连接 T12ai - 12 芯插头连接 T16q - 16 芯插头连接
w
Phaeton
页码，4/1(W)
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
- 正极连接 3（30），在主导线束中
- 连接 1（75），在主导线束中
- 连接（应急运行），在主导线束中
w
Phaeton
页码，4/1(W)
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
134 / 4
பைடு நூலகம்
编号
保险丝座 B J519 - 车载电网控制单元
J681 - 供电继电器 2，端子 15 SB - 保险丝座 B SB4 - 保险丝架 B 上的保险丝 4 SB5 - 保险丝架 B 上的保险丝 5 SB10 - 保险丝架 B 上的保险丝 10 SB11 - 保险丝架 B 上的保险丝 11 SB12 - 保险丝架 B 上的保险丝 12 SB13 - 保险丝架 B 上的保险丝 13 SB14 - 保险丝架 B 上的保险丝 14 SB17 - 保险丝架 B 上的保险丝 17 SB18 - 保险丝架 B 上的保险丝 18 SB27 - 保险丝架 B 上的保险丝 27 SB54 - 保险丝架 B 上的保险丝 54 B273 - 正极连接（15），在主导线束中
w
Phaeton
基本装备
自 2010 年 5 月起
电路图
页码，1/1(W)
编号 134 / 1
09.2012
w
Phaeton
页码，2/1(W)
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
- 正极连接（30a），在蓄电池导线束中
- 总线端 30 的导线分线器 3 - 依汽车装备而定
w
Phaeton
页码，3/1(W)
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
编号 134 / 2
蓄电池, 起动马达, 蓄电池串联继电器, 保险丝 1（30）, 保
险丝 2（30）, 保险丝 3（30）, 保险丝 4（30）, 端子 30
导线分线器, 总线端 30 的导线分线器 3
A
- 蓄电池
B
- 起动马达
C
- 交流发电机
J519 - 车载电网控制单元
J581 - 蓄电池串联继电器
J680 - 供电继电器 1，端子 75
J681 - 供电继电器 2，端子 15
SD23 SD26 T6k T18b T81k
B286
B299
B346
B449
- 保险丝架 D 上的保险丝 23 - 保险丝架 D 上的保险丝 26 - 6 芯插头连接 - 18 芯插头连接 - 81 芯插头连接 - 正极连接 10（15a），在主导线束中
编号 134 / 3
端子 15 供电继电器, 蓄电池监控控制单元, 进入及起动许可 控制单元, 供电继电器 1，端子 75, 供电继电器 2，端子 15 J329 - 端子 15 供电继电器 J367 - 蓄电池监控控制单元, 行李箱内左侧 J518 - 进入及起动许可控制单元
J519 - 车载电网控制单元
S204 - 保险丝 1（30）
S205 - 保险丝 2（30）
S206 S207 TV2 TV22
B302 B311 P2 TV28
*
- 保险丝 3（30） - 保险丝 4（30） - 端子 30 导线分线器 - 总线端 30 的导线分线器 2 - 正极连接 6（30），在主导线束中
- 正极连接 15（30），在主导线束中
