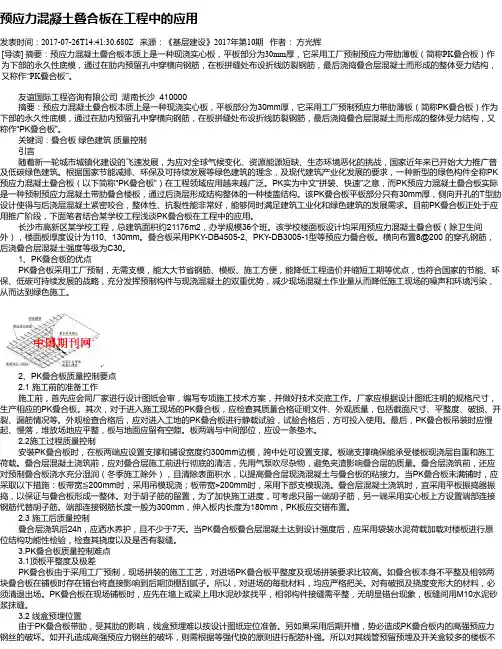

预应力混凝土叠合板在工程中的应用发表时间：2017-07-26T14:41:30.680Z 来源：《基层建设》2017年第10期作者：方光辉[导读] 摘要：预应力混凝土叠合板本质上是一种现浇实心板，平板部分为30mm厚，它采用工厂预制预应力带肋薄板（简称PK叠合板）作为下部的永久性底模，通过在肋内预留孔中穿横向钢筋，在板拼缝处布设折线防裂钢筋，最后浇捣叠合层混凝土而形成的整体受力结构，又称作“PK叠合板”。
友谊国际工程咨询有限公司湖南长沙 410000摘要：预应力混凝土叠合板本质上是一种现浇实心板，平板部分为30mm厚，它采用工厂预制预应力带肋薄板（简称PK叠合板）作为下部的永久性底模，通过在肋内预留孔中穿横向钢筋，在板拼缝处布设折线防裂钢筋，最后浇捣叠合层混凝土而形成的整体受力结构，又称作“PK叠合板”。
关键词：叠合板绿色建筑质量控制引言随着新一轮城市城镇化建设的飞速发展，为应对全球气候变化、资源能源短缺、生态环境恶化的挑战，国家近年来已开始大力推广普及低碳绿色建筑。
根据国家节能减排、环保及可持续发展等绿色建筑的理念，及现代建筑产业化发展的要求，一种新型的绿色构件全称PK 预应力混凝土叠合板（以下简称“PK叠合板”）在工程领域应用越来越广泛。

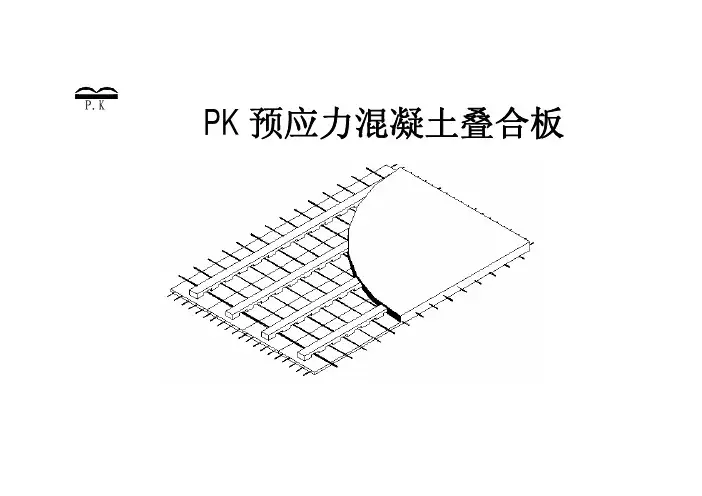

PK实为中文“拼装、快速”之意，而PK预应力混凝土叠合板实际是一种预制预应力混凝土带肋叠合楼板，通过后浇层形成结构整体的一种楼盖结构。
该PK叠合板平板部分只有30mm厚，侧向开孔的T型肋设计使得与后浇层混凝土紧密咬合，整体性、抗裂性能非常好，能够同时满足建筑工业化和绿色建筑的发展需求。
目前PK叠合板正处于应用推广阶段，下面笔者结合某学校工程浅谈PK叠合板在工程中的应用。
长沙市高新区某学校工程，总建筑面积约21176m2，办学规模36个班。
该学校楼面板设计均采用预应力混凝土叠合板（除卫生间外），楼面板厚度设计为110、130mm。
叠合板采用PKY-DB4505-2、PKY-DB3005-1型等预应力叠合板。

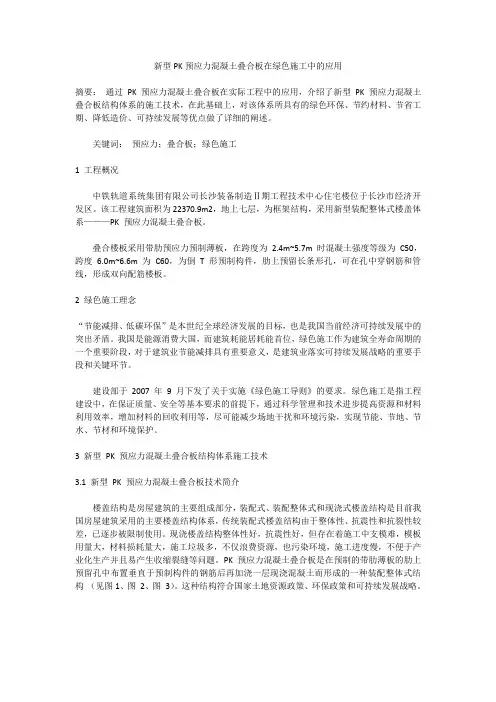

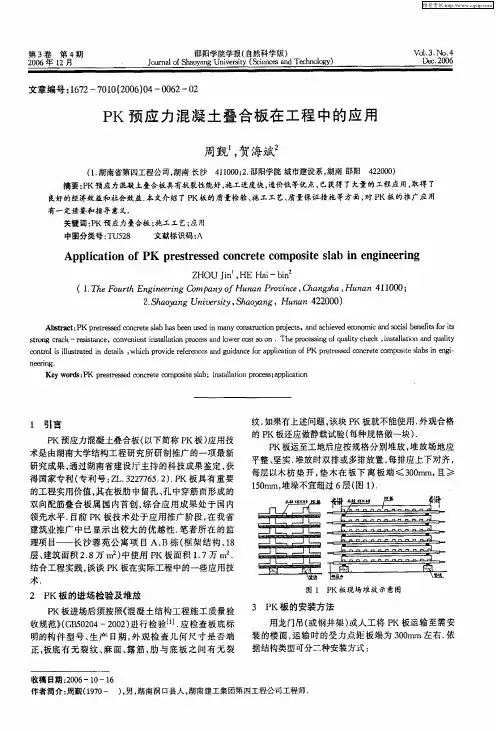

新型PK预应力混凝土叠合板在绿色施工中的应用摘要：通过PK 预应力混凝土叠合板在实际工程中的应用，介绍了新型PK 预应力混凝土叠合板结构体系的施工技术，在此基础上，对该体系所具有的绿色环保、节约材料、节省工期、降低造价、可持续发展等优点做了详细的阐述。
关键词：预应力；叠合板；绿色施工1 工程概况中铁轨道系统集团有限公司长沙装备制造Ⅱ期工程技术中心住宅楼位于长沙市经济开发区。
该工程建筑面积为22370.9m2，地上七层，为框架结构，采用新型装配整体式楼盖体系———PK 预应力混凝土叠合板。
叠合楼板采用带肋预应力预制薄板，在跨度为2.4m~5.7m 时混凝土强度等级为C50，跨度 6.0m~6.6m 为C60，为倒T 形预制构件，肋上预留长条形孔，可在孔中穿钢筋和管线，形成双向配筋楼板。
2 绿色施工理念“节能减排、低碳环保”是本世纪全球经济发展的目标，也是我国当前经济可持续发展中的突出矛盾。
我国是能源消费大国，而建筑耗能居耗能首位，绿色施工作为建筑全寿命周期的一个重要阶段，对于建筑业节能减排具有重要意义，是建筑业落实可持续发展战略的重要手段和关键环节。
建设部于2007 年9 月下发了关于实施《绿色施工导则》的要求。
绿色施工是指工程建设中，在保证质量、安全等基本要求的前提下，通过科学管理和技术进步提高资源和材料利用效率，增加材料的回收利用等，尽可能减少场地干扰和环境污染，实现节能、节地、节水、节材和环境保护。
3 新型PK 预应力混凝土叠合板结构体系施工技术3.1 新型PK 预应力混凝土叠合板技术简介楼盖结构是房屋建筑的主要组成部分，装配式、装配整体式和现浇式楼盖结构是目前我国房屋建筑采用的主要楼盖结构体系，传统装配式楼盖结构由于整体性、抗震性和抗裂性较差，已逐步被限制使用。
现浇楼盖结构整体性好，抗震性好，但存在着施工中支模难，模板用量大，材料损耗量大，施工垃圾多，不仅浪费资源，也污染环境，施工进度慢，不便于产业化生产并且易产生收缩裂缝等问题。

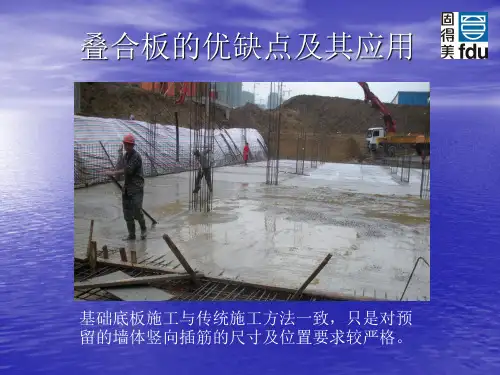

新型PK预应力混凝土叠合板楼盖体系施工工法新型PK预应力混凝土叠合板楼盖体系施工工法一、前言新型PK预应力混凝土叠合板楼盖体系是一种应用于建筑楼盖结构的施工工法，通过在混凝土楼板中预置钢筋和预应力钢束，提高了结构的承载力和抗震性能。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。
二、工法特点新型PK预应力混凝土叠合板楼盖体系施工工法具有以下几个特点：1. 结构承载力强：采用预应力钢束进行预应力预拉，增加楼盖结构的承载能力和抗震性能。
2. 施工速度快：采用现浇混凝土，每次浇筑面积大，施工速度较快。
3. 施工过程可控性强：施工过程采用模板一体化，使施工过程更加规范化和可控化。
4. 结构重量轻：受到预应力钢束的约束，楼盖板材厚度可以减小，结构重量大幅降低。
5. 资源节约：采用预应力钢束进行预压，减少钢筋用量，降低成本，节约资源。
三、适应范围新型PK预应力混凝土叠合板楼盖体系适用于多种建筑类型，包括住宅、商业建筑、工业建筑等。
特别适用于大跨度和大面积的楼盖结构。
四、工艺原理新型PK预应力混凝土叠合板楼盖体系的工艺原理是通过钢筋和预应力钢束的预置来增加结构的承载能力和抗震性能。
在施工工法中，首先进行混凝土模板的安装和调整，然后固定钢筋骨架，随后预应力钢束进行预拉，最后进行现浇混凝土。
通过这一系列的工艺措施，可以实现楼盖结构的强化和加固。
五、施工工艺新型PK预应力混凝土叠合板楼盖体系的施工工艺包括以下几个阶段：1. 模板安装和调整：根据设计要求，在楼板施工区域搭设好模板，并进行调整和稳固。
2. 钢筋固定：根据设计要求，在模板内铺设并固定好钢筋骨架。
3. 预应力钢束预拉：将预应力钢束固定在钢筋骨架上，进行预拉操作，形成预应力状态。
4. 现浇混凝土：在预应力钢束的保护下，进行现浇混凝土施工，填充模板空间。
5. 养护和拆模：在混凝土达到强度要求后，进行养护，待混凝土完全固化后进行模板的拆除。

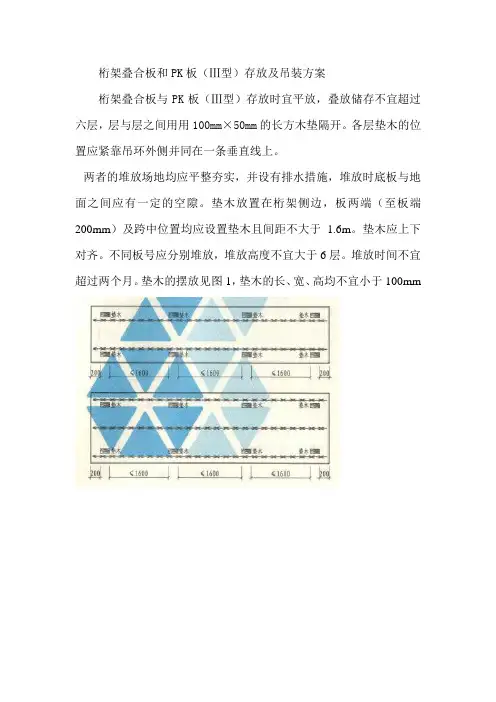

桁架叠合板和PK板（Ⅲ型）存放及吊装方案桁架叠合板与PK板（Ⅲ型）存放时宜平放，叠放储存不宜超过六层，层与层之间用用100mm×50mm的长方木垫隔开。
各层垫木的位置应紧靠吊环外侧并同在一条垂直线上。
两者的堆放场地均应平整夯实，并设有排水措施，堆放时底板与地面之间应有一定的空隙。
垫木放置在桁架侧边，板两端（至板端200mm）及跨中位置均应设置垫木且间距不大于1.6m。
垫木应上下对齐。
不同板号应分别堆放，堆放高度不宜大于6层。
堆放时间不宜超过两个月。
垫木的摆放见图1，垫木的长、宽、高均不宜小于100mm桁架叠合板底板就位前应在跨内及距离支座500mm处设置由支撑和横梁组成的横向支撑。
支撑顶面应可靠抄平以保证底板底面平整。
各层竖向支撑宜设置在一条竖直线上。
临时支撑拆除应符合现行国家相关标准的规定，一般应保持持续两层有支撑。
施工均布荷载不应大于 1.5KN/㎡，荷载不均匀时单板范围内折算均布荷载不宜大于 1.0KN/㎡，否则应采取加强措施。
施工中应防止底板受到冲击作用。
施工均布荷载不包括均匀分布的叠合层混凝土自重。
桁架叠合板吊装方案1）支撑架体应具有足够的承载能力、刚度和稳定性，应能可靠地承受混凝土构件的自重和施工过程中所产生的荷载及风荷载。
2）确保支撑系统的间距及距离墙、柱、梁边的净距符合系统验算要求，上下层支撑应在同一直线上。
板下支撑间距不大于 1.5 m。
3）在可调节顶撑上架设木方，调节木方顶面至板底设计标高，开始吊装预制叠合楼板，如图所示：4）吊装应按顺序连续进行，将预制叠合楼板坐落在木方顶面，及时检查板底与预制叠合梁的接缝是否到位，叠合板钢筋入墙长度是否符合要求，直至吊装完成。
PK板（Ⅲ型）吊装方案（一）底板吊装时应慢起慢落，并避免与其他物体相撞。
应保证起重设备的吊钩位置、吊具及构件重心在垂直方向上重合，吊索与构件水平夹角不宜小于60度，不应小于45度。
当吊点数量为6点时，应采用专用吊具，吊具应具有足够的承载能力和刚度。

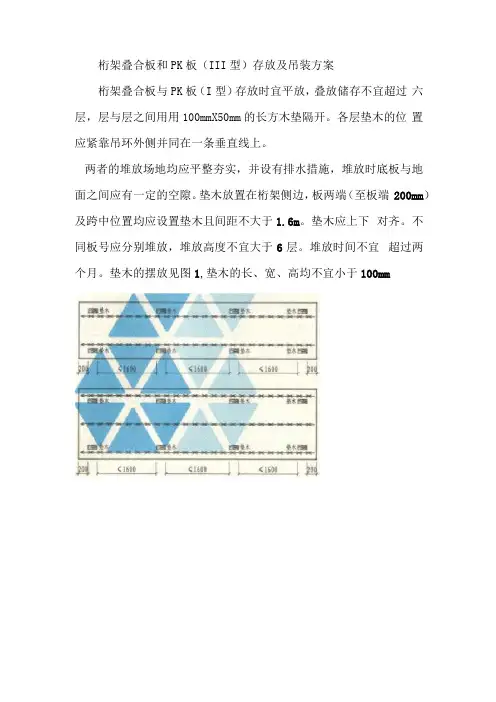

桁架叠合板和PK板（III型）存放及吊装方案桁架叠合板与PK板（I型）存放时宜平放，叠放储存不宜超过六层，层与层之间用用100mmX50mm的长方木垫隔开。
各层垫木的位置应紧靠吊环外侧并同在一条垂直线上。
两者的堆放场地均应平整夯实，并设有排水措施，堆放时底板与地面之间应有一定的空隙。
垫木放置在桁架侧边，板两端（至板端200mm）及跨中位置均应设置垫木且间距不大于1.6m。
垫木应上下对齐。
不同板号应分别堆放，堆放高度不宜大于6层。
堆放时间不宜超过两个月。
垫木的摆放见图1,垫木的长、宽、高均不宜小于100mm<1600桁架叠合板底板就位前应在跨内及距离支座 500mm 处设置由支撑和横梁组成的横向支撑。
支撑顶面应可靠抄平以保证底板底面平整。
各层竖向支撑宜设置在一条竖直线上。
临时支撑拆除应符合现行国家相关标准的规定，一般应保持持续两层有支撑。
施工均布荷载不应大于1.5KN/E,荷载不均匀时单板范围内折算均布荷载不宜大于L0KN/m2,否则应采取加强措施。
施工中应防止底板受到冲击作用。
施工均布荷载不包括均匀分布的叠合层混凝土自重。
桁架叠合板吊装方案1）支撑架体应具有足够的承载能力、刚度和稳定性，应能可靠地承受混凝土构件的自重和施工过程中所产生的荷载及风荷载。
2）确保支撑系统的间距及距离墙、柱、梁边的净距符合系统验算要求，上下层支撑应在同一直线上。
板下支撑间距不大于 1.5 m。
3）在可调节顶撑上架设木方，调节木方顶面至板底设计标高，开始吊装预制叠合楼板，如图所示：4）吊装应按顺序连续进行，将预制叠合楼板坐落在木方顶面，及时检查板底与预制叠合梁的接缝是否到位，叠合板钢筋入墙长度是否符合要求，直至吊装完成。
PK板（III型）吊装方案（一）底板吊装时应慢起慢落，并避免与其他物体相撞。
应保证起重设备的吊钩位置、吊具及构件重心在垂直方向上重合，吊索与构件水平夹角不宜小于60度，不应小于45度。
当吊点数量为6点时，应采用专用吊具，吊具应具有足够的承载能力和刚度。
PK预应力混凝土叠合板(跨度2.4－6.6米)图集号 2005湘JG/B－001湖南省建筑产品推荐性应用图集 001推荐单位：湖南省建设厅湖南大学结构工程研究所生产单位：长沙合力高强砼模板有限公司2005PK预应力混凝土叠合板主编单位负责人主编单位技术负责人技术审定人设计负责人目录封面页目录 (1)总说明....................................................................................... 2～8 叠合板支座配筋图. (9)PKY-DB24～33X-X选用表 (10)PKY-DB36～45X-X选用表 (11)PKY-DB48～57X-X选用表 (12)PKY-DB60～66X-X选用表 (13)PKY-DB简支板选用表 (14)PKY-DB24X-X模板配筋图 (15)PKY-DB27X-X模板配筋图 (16)PKY-DB30X-X模板配筋图 (17)PKY-DB33X-X模板配筋图 (18)PKY-DB36X-X模板配筋图 (19)PKY-DB39X-X模板配筋图 (20)PKY-DB42X-X模板配筋图 (21)PKY-DB45X-X模板配筋图...............................................................22PKY-DB48X-X模板配筋图 (23)PKY-DB51X-X模板配筋图 (24)PKY-DB54X-X模板配筋图 (25)PKY-DB57X-X模板配筋图 (26)PKY-DB60X-X模板配筋图 (27)PKY-DB66X-X模板配筋图 (28)PKY-DB24~45X-X材料表 (29)PKY-DB48~54X-X材料表 (30)PKY-DB57~66X-X材料表 (31)板宽500荷载检验表1 (32)板宽500荷载检验表2 (33)板宽400荷载检验表1 (34)板宽400荷载检验表2 (35)图集号PK2003－01目录页 1端跨薄板号 端跨薄板号端跨薄板号端跨薄板号 预应力薄板号允许荷载设计值(N/m 2)楼面 屋面预应力薄板号允许荷载设计值(N/m 2)楼面屋面预应力薄板号允许荷载设计值(N/m 2)楼面屋面预应力薄板号允许荷载设计值(N/m 2)楼面 屋面3000 1 1 3000 1 1 3000 1 1 3000 1 1 4000 1 1 4000 11114000 4000 2 2 50001 1 5000 1111500050003 3 6000 1 1 6000 11226000 60004 4 7000 1 1 7000 11227000 7000 － － 8000 1 1 8000 11338000 8000 － － PKY-DB24X-10000 1 1 PKY-DB36X-10000 22PKY-DB48X-10000 －－PKY-DB60X-10000 － － 3000 1 1 3000 1 1 3000 1 1 3000 1 14000 1 1 4000 111140004000 2 2 50001 1 5000 1 1 50001150003 3 6000 1 1 6000 11226000 60004 4 7000 1 1 700022337000 7000 5 5 8000 1 1 8000 22448000 8000 － － PKY-DB27X-10000 1 1 PKY-DB39X-10000 33PKY-DB51X-10000 －－PKY-DB66X-10000－ －3000 1 13000 1 13000 114000 1 1 4000 11114000 50001 1 5000 11115000 6000 1 1 6000 11226000 7000 1 1 7000 22337000 8000 1 1 8000 33448000 PKY-DB30X-10000 1 1 PKY-DB42X-10000 －－PKY-DB54 X- 10000－－3000 1 1 3000 1 1 3000 1 14000 1 1 4000 11 4000 1 1 50001 1 5000 1 1 50002 26000 1 1 6000 11336000 7000 1 1 7000 11447000 8000 1 1 8000 228000 －－ PKY-DB33X-1000011PKY-DB45X-10000－－PKY-DB57X-10000－－图集号 PK 2003－01PKY-DB 简支板选用表页 14①预应力筋ΦH 4.6②分布筋Φb 4 材料用量每平米材料用量预应力薄板号 长度(mm)根数共长(m)共重(kg)长度(mm)根数共长(m)共重(kg)混凝土(m 3)钢筋(kg)混凝土(mm/m 2)钢 筋(kg/m 2)板重(kg) PKY-DB2405-12580 4 10.32 1.35 440 8 3.52 0.35 0.049 1.7 411.42122.5 PKY-DB2404-12580 4 10.32 1.35 340 8 2.72 0.27 0.039 1.62 41 1.69 97.5 PKY-DB2705-12880 4 11.52 1.51 440 8 3.52 0.35 0.055 1.86 41 1.38 137.5 PKY-DB2704-12880 4 11.52 1.51 340 8 2.72 0.27 0.044 1.78 41 1.65 110 PKY-DB3005-13180 4 12.72 1.67 440 8 3.52 0.35 0.062 2.02 41 1.35 155PKY-DB3004-13180 4 12.72 1.67 340 8 2.72 0.27 0.049 1.94 41 1.62 122.5 PKY-DB3305-13480 4 13.92 1.82 440 8 3.52 0.35 0.068 2.17 41 1.32 170 PKY-DB3304-13480 4 13.92 1.82 340 8 2.72 0.27 0.054 2.09 41 1.58 135 PKY-DB3605-13780 4 15.12 1.98 2.33 1.29 -23780 5 18.9 2.48 440 8 3.52 0.35 0.08 2.83 44.4 1.57 200 PKY-DB3604-13780 4 15.12 1.98 2.25 1.56 -23780 5 18.9 2.48 340 8 2.72 0.27 0.064 2.75 44.4 1.91 160 PKY-DB3905-14080 5 20.4 2.67 3.02 1.55 -24080 6 24.28 3.18 440 8 3.52 0.35 0.089 3.53 45.6 1.81 222.5 PKY-DB3904-14080 4 16.32 2.14 2.41 1.55 -24080 5 20.4 2.67 340 8 2.720.270.0712.94 45.61.88 177.5PKY-DB4205-14380 5 21.9 2.87 3.221.53-24380 6 26.28 3.44 3.79 1.81 -34380 7 30.68 4.02 44083.520.350.0994.37 47.12.08 247.5PKY-DB4204-14380 4 17.52 2.3 2.571.53-24380 5 21.9 2.87 3.14 1.87 -34380 6 26.283.4434082.72 0.27 0.0793.71 47.12.21 197.5PKY-DB4505-14680 6 28.08 3.68 4.031.79-24680 7 32.76 4.29 4.64 2.06 -34680 8 37.44 4.90 440 83.52 0.35 0.1115.25 49.42.33 277.5PKY-DB4504-14680 5 23.4 3.07 3.341.86-24680 6 28.08 3.44 3.71 2.06 -34680 7 32.764.29340 82.72 0.27 0.0894.5649.42.53222.5图集号 PK2003－01PKY-DB24~45X-X 材料表页29PKY-DB4805-14980 6 29.88 3.91 4.26 1.78 -24980 7 34.86 4.57 4.92 2.05-34980 8 39.84 5.22 5.57 2.32 -44980 9 44.82 5.87 44083.520.350.1226.22512.49305PKY-DB4804-14980 5 24.9 3.26 3.53 1.84-24980 6 29.88 3.91 4.18 2.18-34980 7 34.86 4.57 4.84 2.52 -44980 8 39.84 5.22 340 82.72 0.27 0.0985.49 512.86 245PKY-DB5105-15280 6 31.68 4.15 4.5 1.76-25280 7 36.96 4.84 5.19 2.04-35280 8 42.24 5.53 5.88 2.31-45280 9 47.52 6.23 440 83.52 0.35 0.1306.58512.58325PKY-DB5104-15280 6 31.68 4.15 4.42 2.17-25280 7 36.96 4.84 5.11 2.51-35280 8 42.24 5.53 5.8 2.84 -45280 9 47.52 6.23 340 82.72 0.27 0.1046.5513.19260PKY-DB5405-15580 7 39.06 5.12 5.47 2.03-25580 8 44.64 5.85 6.2 2.30-35580 9 50.22 6.58 6.93 2.57 -45580 10 55.8 7.31 440 83.52 0.35 0.1427.6652.62.84355PKY-DB5404-15580 6 33.48 4.39 4.66 2.16-25580 7 39.06 5.12 5.39 2.5-35580 8 44.64 5.85 6.12 2.83 -45580 9 50.226.58340 82.72 0.27 0.1136.8552.63.17282.5图集号PK2003－01PKY-DB48~54X-X 材料表页 30PKY-DB5705-1 5880741.165.39 5.74 2.01-25880 8 47.04 6.16 6.51 2.28-35880 9 52.92 6.93 7.28 2.55 -45880 10 58.87.70 440 8 3.520.350.1678.0558.62.82417.5PKY-DB5704-1 5880635.284.62 4.89 2.14-25880 7 41.16 5.39 5.66 2.48-35880 8 47.04 6.16 6.43 2.82 -45880 9 52.926.93 340 8 2.720.270.1337.258.63.16332.5 PKY-DB6005-1 61808 49.446.48 6.83 2.28-26180 9 55.62 7.29 7.64 2.55-36180 10 61.8 8.10 8.45 2.82 -46180 11 67.988.89 440 8 3.520.350.1819.24 60.33.08 452.5 PKY-DB6004-1 6180743.265.67 5.942.48-26180 8 49.44 6.48 6.75 2.81-36180 9 55.62 7.29 7.56 3.15 -46180 10 61.88.10 340 8 2.720.270.1458.3760.33.49362.5 PKY-DB6605-1 67809 61.02 7.99 8.34 2.53-26780 10 67.8 8.88 9.23 2.8-36780 11 74.58 9.77 10.12 3.07-4678012 81.36 10.66 11.01 3.34 -5 6780 13 88.14 11.55 440 8 3.52 0.35 0.217 11.965.8 3.61542.5PKY-DB6604-1 67808 54.24 7.11 7.38 2.8-26780 9 61.02 7.99 8.26 3.13 -36780 10 67.8 8.88 9.15 3.47-46780 11 74.58 9.77 10.04 3.8 -567801281.3610.66340 8 2.72 0.27 0.173 10.9365.8 4.14432.5图集号PK2003－01PKY-DB57~66X-X 材料表页 31板型号 2k (kN /m )l G 2s1(kN /m )Q 2s2(kN /m )Q s [](mm a cr []) 2k (kN /m )l G 2s1(kN /m )Q 2s2(kN /m )Q s [](mm)a cr []γ板型号γPKY-DB2405-1 1.03 2.75 3.75 8.96 1.22PKY-DB4505-11.24 3.25 4.25 17.36 1.22PKY-DB2705-1 1.03 2.75 3.75 10.16 1.22PKY-DB4505-2 1.24 3.25 4.25 17.36 1.22 PKY-DB3005-1 1.03 2.75 3.75 11.36 1.22PKY-DB4505-3 1.24 3.25 4.25 17.36 1.22 PKY-DB3305-1 1.03 2.75 3.75 12.56 1.22PKY-DB4805-1 1.28 3.25 4.25 18.96 1.22 PKY-DB3605-1 1.08 2.75 3.75 13.76 1.22PKY-DB4805-2 1.28 3.25 4.25 18.96 1.22 PKY-DB3605-2 1.08 2.75 3.75 13.76 1.22PKY-DB4805-31.28 3.25 4.25 18.96 1.22 PKY-DB3905-1 1.14 3 4 14.96 1.22PKY-DB4805-41.28 3.25 4.25 18.96 1.22 PKY-DB3905-2 1.14 3 4 14.96 1.22PKY-DB5105-1 1.35 3.5 4.5 19.76 1.22PKY-DB4205-1 1.17 3 4 16.16 1.22PKY-DB5105-2 1.35 3.5 4.5 19.76 1.22 PKY-DB4205-2 1.17 3 4 16.16 1.22PKY-DB5105-3 1.35 3.5 4.5 19.76 1.22 PKY-DB4205-31.1734 16.16 1.22PKY-DB5105-41.353.54.519.76 1.22表中符号：k l G ——预制构件自重标准值；s1Q ——施工阶段挠度短期荷载检验值；s2Q ——施工阶段抗裂短期荷载检验值；s []——短期挠度允许值；a cr []γ——抗裂检验系数允许值。
