下载文档原格式
加气混凝土砌块墙体裂缝原因分析及防治加气混凝土砌块是目前建筑行业中广泛使用的一种材料，由于其具有良好的保温、隔热、隔音以及防火等优点，被广泛应用于民用地产和商业建筑中，但是在使用过程中，加气混凝土砌块墙体裂缝的出现却给人们带来了诸多烦扰。
本文将主要从加气混凝土砌块墙体裂缝的原因分析以及防治措施两个方面来进行阐述。
一、加气混凝土砌块墙体裂缝的原因分析1.材料问题加气混凝土砌块材料本身的问题是导致其墙体裂缝的原因之一。
材料不良或质量不稳定，存在着空鼓或其它缺陷。
加气混凝土砌块的松密程度也会影响到后期的使用，太松或太密都会导致墙体出现裂缝。
2.施工问题施工问题也是导致加气混凝土砌块墙体裂缝的主要原因。
施工人员操作不当或者施工过程中施工设备出现故障等情况都可能导致墙体裂缝。
此外，加气混凝土砌块的搭接方式和砌筑过程也会影响墙体开裂。
3.环境问题加气混凝土砌块墙体在长时间的使用过程中，环境因素也可能导致砌块墙体出现开裂现象。
比如有些房屋在地基上架起来后，由于地基变形或沉降问题，会导致墙体的变形或开裂。
二、加气混凝土砌块墙体裂缝的防治措施为了有效避免加气混凝土砌块墙体出现裂缝，需要从以下几个方面进行防治措施：1.材料选择在施工过程中，应该选择一些质量稳定的加气混凝土砌块，避免出现空鼓或其它缺陷。
通过对砌块进行有效检测，确保材料的质量符合标准要求。
2.强化施工管理在施工过程中，应该加强施工管理，对施工现场进行监督和管理，确保施工质量。
对施工人员进行技术培训，提高操作效率和施工质量，减少造成墙体裂缝的错误操作。
3.加大加固的力度在进行砌块墙体的加固时，应该采取相应的加固措施，以提高墙体的强度和稳定性，从根本上避免墙体裂缝。
4.环境控制在保证基础的稳定的情况下，尽可能避免墙体在过于潮湿或干燥的环境下，以及变温变湿的情况下使用。
建筑物在短时间内变化过大的温度、湿度等环节条件下，会导致建筑结构材料膨胀或收缩，造成墙体裂缝。
加气混凝土砌块墙体裂缝的原因和防治措施前言在加气混凝土砌块建筑中，墙体裂缝是常见的问题，这可能会导致墙体的稳定性和承载能力下降，给建筑物带来风险，因此我们需要了解这些裂缝的原因和相应的防治措施。
砌块墙体裂缝的原因1.施工不规范造成裂缝加气混凝土砌块的施工至关重要，墙体破损，拼缝不合适，使用过度或不当的振捣器等问题都会增加墙体开裂的可能性。
墙体粘结强度不足，可能在未来的使用中导致砌体破裂。
2.砌体材料问题加气混凝土砌块毛孔较多，尺寸不一，容易出现我显壁龛，拼缝不规整现象,如果墙体中间残留大量短小杂乱的碎块，也容易在易碎位进行振荡摇动，导致墙体开裂。
3.外部力因素导致裂缝墙体在使用前期制定设计负荷，如果承受之外还有其他输出和每年的气候变化,外界热度的影响，如果使用的混凝土砌块拆损了，表面磨损严重，很容易受到这些影响而出现龟裂。
4.墙体本身的设计问题墙体设计不合理也会成为导致裂缝的因素之一。
例如，墙体厚度不足、悬挂墙没有剪力墙补偿等，在不应该达到支撑效果的时候，也会因此导致出现裂缝。
防治措施1.施工规范严格按照设计施工，墙面干燥，构造固定牢靠，墙体垂直、水平、垂直等检查验收合格后方可进入后续工序。
2.优质的材料选择选择符合国家标准的建筑加气混凝土砌块，尺寸均匀，毛孔小等优质材料。
3.防御外部力加固裂缝部位，不让外界强大冲击力轻易穿透，防止水分进入墙内能够维持墙体稳定性。
4.设计合理性在墙体设计过程中，要考虑到建筑的使用条件、气候、地面条件等因素，以确保墙体结构在合适的情况下能够承受外力。
结论加气混凝土砌块是建筑中常用的材料，但他也存在诸多的问题，裂缝是较为常见的一种，因此在选择材料、施工、设计和日常维护方面，确保足够的防范措施将是建筑物得以持久稳定的关键。
同时，我们也应该加强对于施工方的监督，确保材料和施工的质量，保证能够有效地防止加气混凝土砌块裂缝的出现。
加气混凝土砌块墙体裂缝原因分析及维修方案
加气混凝土砌块墙体在使用过程中经常会出现裂缝问题，主要原因有以下几个方面：
1. 施工质量问题：施工过程中的细节处理不当、配料比例不合理、搅拌不均匀等问题会导致墙体的强度不足，从而容易出现裂缝。
2. 墙体负荷问题：墙体承受的负荷超出了其设计承载能力，例如加大了墙体的高度、增加了墙体的负荷，都可能导致裂缝的出现。
3. 温度变化问题：加气混凝土材料对温度变化很敏感，长时间的高温或低温会引起墙体体积的变化，导致裂缝产生。
4. 水分问题：墙体中的水分含量过高或过低也会对墙体产生一定的影响，如果混凝土水化反应不充分或者墙体干燥过快，也会引起裂缝。
针对以上原因，可以采取以下维修方案：
1. 检查和修复施工质量问题：对墙体进行全面检查，修复可能存在的施工问题，包括填补不平整的表面、修补裂缝等，以提高墙体的强度。
2. 加强墙体支撑结构：对墙体进行加固，增加连接件、加粗墙体厚度、增加梁柱等支撑结构，以增加墙体的承载能力，减少负荷对墙体的影响。
3. 控制温度变化：对墙体进行隔热、保温处理，控制墙体表面的温度变化，防止墙体因温度变化而受力不均，从而减少裂缝的发生。
4. 控制水分含量：加气混凝土墙体要保证水分的均匀分布，避免墙体干燥过快或过湿，可以适时进行补水、覆盖保湿膜等处理，保持墙体内外水分的平衡。
总之，对于加气混凝土砌块墙体裂缝问题，维修方案需要综合考虑施工质量、墙体负荷、温度变化和水分含量等因素，采取一系列的维修措施，从而确保墙体的安全可靠性。

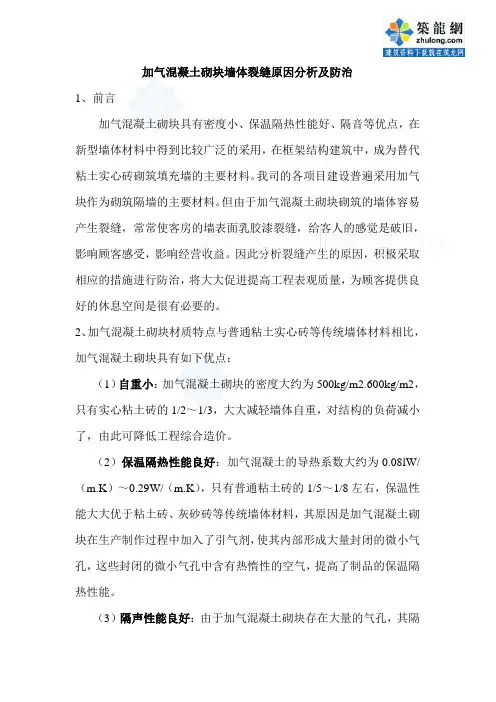

加气混凝土砌块墙体裂缝原因分析及防治1、前言加气混凝土砌块具有密度小、保温隔热性能好、隔音等优点，在新型墙体材料中得到比较广泛的采用，在框架结构建筑中，成为替代粘土实心砖砌筑填充墙的主要材料。
我司的各项目建设普遍采用加气块作为砌筑隔墙的主要材料。
但由于加气混凝土砌块砌筑的墙体容易产生裂缝，常常使客房的墙表面乳胶漆裂缝，给客人的感觉是破旧，影响顾客感受，影响经营收益。
因此分析裂缝产生的原因，积极采取相应的措施进行防治，将大大促进提高工程表观质量，为顾客提供良好的休息空间是很有必要的。
2、加气混凝土砌块材质特点与普通粘土实心砖等传统墙体材料相比，加气混凝土砌块具有如下优点：（1）自重小：加气混凝土砌块的密度大约为500kg/m2.600kg/m2，只有实心粘土砖的1/2～1/3，大大减轻墙体自重，对结构的负荷减小了，由此可降低工程综合造价。
（2）保温隔热性能良好：加气混凝土的导热系数大约为0.08lW/（m.K）～0.29W/（m.K），只有普通粘土砖的1/5～1/8左右，保温性能大大优于粘土砖、灰砂砖等传统墙体材料，其原因是加气混凝土砌块在生产制作过程中加入了引气剂，使其内部形成大量封闭的微小气孔，这些封闭的微小气孔中含有热惰性的空气，提高了制品的保温隔热性能。
（3）隔声性能良好：由于加气混凝土砌块存在大量的气孔，其隔声性能明显好于实心的墙体材料。
（4）施工方便：由于砌块的规格比普通砖大得多；而重量又比较轻，因此砌筑墙体的时候效率大大提高，减轻了工人的劳动强度。
同时，加气混凝土砌块具有突出的可加工性，可钻、刨、锯、钉等，便于加工成异型砌块，适应不同模数墙体的施工。
同时便于开槽敷设管线，而且可以直接在墙面上安装膨胀管，为后续的设备安装、装饰装修等带来方便。
同时，加气混凝土砌块也具有如下缺点：（1）强度偏低：一般只有2.5MPa～4.0MPa，因此不适用于承重墙。
（2）收缩大：收缩包括干燥收缩和温度收缩。
浅析加气混凝土砌块墙体裂缝的产生的原因及防治措施摘要：随着建筑工程的结构形式越来越多，近年来，各种新型墙体材料大量涌现，丰富了建筑的形式。
在气体混凝土砌块的使用过程中也出现了不少问题，如墙体抹灰层龟裂、起鼓、脱落、渗漏等问题，严重影响了建筑物的美观、墙体的整体性，影响墙体的保温隔热效果，进而影响了建筑物的使用。
加气混凝土有害裂缝的存在,会降低抗渗和抗冻能力,严重影响结构物的耐久性,通过裂缝产生原因及其影响因素的分析,有针对性的采用防治裂缝产生的各种措施,防治裂缝,提高工程质量。
关键词：加气混凝土裂缝产生原因防治措施1 加气混凝土砌块墙体裂缝的类别加气混凝土裂缝出现具有一定的规律，一般在砌筑后第二年出现。
其特点主要有：1）水平裂缝：水平裂缝一般发生在建筑物的顶层、填充墙中部、门窗洞口过梁下方，有时可能出现在墙体与地面交接处，沿墙的长度方向贯穿整个墙体。
2）竖向裂缝：竖向裂缝一般出现在墙体中部、填充墙与框架柱或剪力墙连接处或砌体交界处。
裂缝特点是呈细长状，框架梁相交处下方的填充墙以及框架柱或剪力墙与填充墙相连处出现裂缝，这种裂缝一般发生在建筑物底部一、二层窗台下墙体中央，以底层最多，有时裂缝还会从窗台延伸至墙角跟处。
3）斜裂缝：斜裂缝一般出现在梁柱交接处、主次梁交接处和门窗洞口处，其裂缝宽度、长度都较大；有时在施工中也会出现在施工开凿的洞口或在砌块上的开洞口出，其裂缝沿边角斜向上出现延伸贯穿性裂缝；正八字裂缝一般出现在建筑物上部的窗口转角、窗间墙、窗台墙、外墙及内墙上，纵墙两端容易出现斜裂缝，这种裂缝往往通过窗口的两个对角，且在窗口处裂缝宽度较大，向两边逐渐收缩变小；在少部分建筑物下部的窗口转角、窗间墙可能会出现形如正八字形的倒八字形裂缝。
4）粉刷层空鼓裂缝：裂缝主要发生在砌块内外墙抹灰层，其裂缝方向无规则，有大有小，有细有粗，裂缝位置粉刷层空鼓，严重时可能导致空鼓脱落而产生裂缝。
2 加气混凝土砌块墙体裂缝产生的原因从加气混凝土材料特性看：加气混凝土砌块具有吸水率大、干缩变形显着的特点，当砌块含水率不大于5%时，其干缩变形才趋于稳定。
加气混凝土砌块墙面抹灰层空裂原因与解决方案空裂是指在墙面抹灰后，出现一定程度的空洞或裂缝。
空裂的存在不仅会影响墙体的美观性，还会降低其抗压强度和耐久性。
下面是一些导致加气混凝土砌块墙面抹灰层空裂的常见原因：1.砌块表面处理不当：加气混凝土砌块表面的光洁度和粗糙度直接影响抹灰层的粘结力。
如果砌块表面未经适当处理或处理不当，抹灰层与砌块之间的粘结力会降低，导致空裂问题。
解决方案：在施工前，需确保砌块表面平整、光滑，且没有明显的松动或起砂现象。
可以采用钢刷、高压水枪等工具清理砌块表面，并清除所有松散的粉尘和杂质。
如果砌块表面有明显的起砂现象，建议使用专门的砌块表面处理剂进行处理。
2.墙体吸湿性不均匀：加气混凝土砌块具有较高的吸湿性，当墙体中吸湿程度不均匀时，容易导致空裂问题。
例如，水分过多的砌块表面与干燥的抹灰层之间会出现空洞。
解决方案：在施工前，需要确保砌块的含水率适中。
如果墙体中的湿度过高或不均匀，可以采取措施进行干燥处理，例如使用热风枪、通风设备等。
3.抹灰材料选择不当：抹灰层的材料选择不当也是导致加气混凝土砌块墙面空裂的原因之一、如果抹灰材料的黏结性能不好，或者与砌块表面的相容性较差，容易出现空洞或裂缝。
解决方案：选择适合加气混凝土砌块墙面的抹灰材料，需考虑其黏结强度、适应性和稳定性等因素。
建议根据具体情况选择合适的抹灰砂浆，并在施工前进行试验，以确保其与砌块的粘结性能。
4.施工工艺不当：施工工艺的不当也会导致加气混凝土砌块墙面空裂。
例如，抹灰层的厚度不均匀、施工过松散或过于密实，都可能导致空裂问题。
解决方案：在施工过程中，需要注意抹灰层的厚度控制，以确保整个墙面的厚度均匀。
施工时要保持适度的湿度，避免砂浆水分过多或过少，以免影响抹灰层的粘结性能。
此外，还应遵循抹灰层施工的标准工艺，确保施工过程中操作规范。
综上所述，加气混凝土砌块墙面抹灰层空裂问题的原因复杂多样。
在实际施工中，需要从砌块表面处理、墙体吸湿性、抹灰材料选择和施工工艺等方面进行综合考虑和控制。
一、墙体形成裂缝的原因涉及形成墙体裂缝的因素很多，既有地基沉降、温度变化、干缩变形方面的原因，也有设计构造、材料及施工质量、工程管理方面的原因。
根据成因最常见的裂缝可分为四类。
一是温度裂缝；二是干燥收缩裂缝，简称干缩裂缝。
以及由温度和干缩共同产生的裂缝；三是设计构造造成的裂缝；四是施工质量造成的裂缝。
1、温度裂缝：由于日照及昼夜温差、室内外温差、季节温差所产生的温度变化，会引起材料的热胀、冷缩。
当约束条件下温度变形引起的温度应力足够大时，墙体就会产生温度裂缝、如框架梁下沿砌块顶部的水平裂缝，门窗洞边的角裂缝等。
2、干缩裂缝：对于粉煤灰加气砼砌块，随着含水量的降低，材料会产生较大的收缩变形。
一般干缩率为0.3-0.45mm/m。
干缩变形的特征是早期发展较快，如果将砌块放置28d能完成约50%的干缩变形。
这类变形在墙体上分布广、数量多、裂缝程度也比较严重。
如墙体的垂直裂缝、阶梯形裂缝、窗台边斜裂缝、框架柱与填充墙之间的裂缝。
然而上述形成的各种裂缝，往往是在温度应力变形和干燥收缩变形共同作用下形成的。
3、因设计构造产生裂缝的因素有：(1)非承重砌块墙体是后填充的围护结构，在墙体过长、过高时，未采取加强构造措施。
(2)门窗洞及预留洞的四角处于应力集中区，未采取合理连接构造措施。
(3)墙面开槽、开洞安装管线、线盒及插座等，未提出细部处理要求。
(4)墙面吊挂重物处，未作加固处理引起墙体变形开裂。
(5)与水接触墙面未考虑防排水、泛水及滴水等构造措施，引起开裂渗漏。
4、因砌筑施工质量造成裂缝的因素有；(1)砌块缺棱掉角或对非标准砌块随意砍凿砌筑：用不同块材混砌：使用龄期不足的砌块，墙体容易开裂。
(2)砌块上墙时含水量过大或雨期施工淋湿砌块，墙体会因干缩引起开裂。
(3)未采用配套的专用砂浆。
(4)砌块排列不合理，未按规定接槎砌筑或通缝；水平、竖缝厚薄不均且砂浆不饱满；砂浆和易性、保水性能差；日砌筑高度过大等均容易引起墙体开裂。
加气混凝土砌块是一种轻质多孔的建筑材料，组成成分以砂石、水泥等材料为主，在受到温度、雨水、压力等外界因素影响时，其自身结构和理化性质也容易发生改变，从而引起裂缝问题。
文章首先分析了加气混凝土砌块出现裂缝的几种原因，随后结合实际工作经验，分别从材料质量管理、砌筑准备工作和施工现场监督等方面，就如何进行墙体抹灰裂缝的有效防治提出了几点建议。
一、加气混凝土砌块墙体抹灰裂缝成因１.温度变化引起的裂缝。
温度变化会导致混凝土材料产生一定程度的胀缩，当胀缩幅度较大是就会形成裂缝。
昼夜温差、季节温差都会引起加气混凝土砌块体积的变化，这也是引发墙体抹灰裂缝的一种常见原因。
另外，像建筑墙体上的一些特殊部位，受到温度变化的影响更加明显，例如门、窗的边框，由于门窗边框材料和建筑墙体材料不同，因此在温度变化幅度相同的条件下，不同材料的胀缩程度也有很大差异，久而久之就会导致门框、窗框与建筑墙体连接部位出现松动、裂缝。
２.干缩现象引发的裂缝。
基准含水率是衡量加气混凝土砌块性能的一个重要参考标准，根据我国《蒸汽加压性能实验方法》中的规定，加气混凝土砌块的基本含水率应控制在６％－１０％之间。
加气混凝土砌块使用后，内部水分会逐渐蒸发，使得砌块中的矿砂、粉煤灰等材料出现干缩现象。
试验结果显示，加气混凝土砌块在自然环境下放置３０ｄ，其干缩率通常在０.４ｍｍ／ｍ，而在建筑物中，受到压力等因素的影响，加气混凝土砌块的干缩率要比试验值更高，因此干缩裂缝也更加明显。
３.设计不合格引发裂缝。
建筑墙体和整个结构的设计是否科学合理，也直接关系到加气混凝土砌块裂缝的形成和发育。
有些建筑单位对前期的工程设计重视不足，例如对于建筑非承重墙采用后填充围护结构，由于墙体过长，导致加气混凝土砌块承受的荷载压力超过了设计值，砌块在垂直压力作用小从水平方向上鼓起，导致墙皮开裂产生裂缝。
此外，设计时没有考虑到墙面防水、排水等细节处理要求，后期在受到雨水浸润后导致加气混凝土砌块发胀，也会撑破墙皮形成裂缝。
编号：AQ-JS-06673( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑加气混凝土砌块墙体裂缝原因分析及防治Analysis and prevention of cracks in aerated concrete block wall加气混凝土砌块墙体裂缝原因分析及防治使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。
1、前言加气混凝土砌块具有密度小、保温隔热性能好、隔音等优点，在新型墙体材料中得到比较广泛的采用，在框架结构建筑中，成为替代粘土实心砖砌筑填充墙的主要材料。
但由于加气混凝土砌块砌筑的墙体容易产生裂缝，常常带来纠纷，因此阻碍了它在福建省的普遍应用。
目前，我省还有相当多的建筑墙体采用粘土多孔砖等。
分析裂缝产生的原因，积极采取相应的措施进行防治，无疑将大大促进加气混凝土砌块在我省的进一步应用，有利于保护耕地，建设环保型社会。
2、加气混凝土砌块材质特点与普通粘土实心砖等传统墙体材料相比，加气混凝土砌块具有如下优点：（1）自重小：加气混凝土砌块的密度大约为500kg/m2.600kg/m2，只有实心粘土砖的1/2～1/3，大大减轻墙体自重，对结构的负荷减小了，由此可降低工程综合造价。
（2）保温隔热性能良好：加气混凝土的导热系数大约为0.08lW/（m.K）～0.29W/（m.K），只有普通粘土砖的1/5～1/8左右，保温性能大大优于粘土砖、灰砂砖等传统墙体材料，其原因是加气混凝土砌块在生产制作过程中加入了引气剂，使其内部形成大量封闭的微小气孔，这些封闭的微小气孔中含有热惰性的空气，提高了制品的保温隔热性能。
（3）隔声性能良好：由于加气混凝土砌块存在大量的气孔，其隔声性能明显好于实心的墙体材料。
（4）施工方便：由于砌块的规格比普通砖大得多；而重量又比较轻，因此砌筑墙体的时候效率大大提高，减轻了工人的劳动强度。
同时，加气混凝土砌块具有突出的可加工性，可钻、刨、锯、钉等，便于加工成异型砌块，适应不同模数墙体的施工。
同时便于开槽敷设管线，而且可以直接在墙面上安装膨胀管，为后续的设备安装、装饰装修等带来方便。
同时，加气混凝土砌块也具有如下缺点：（1）强度偏低：一般只有2.5MPa～4.0MPa，因此不适用于承重墙。
（2）收缩大：收缩包括干燥收缩和温度收缩。
加气混凝土砌块的干燥收缩值为0.3mm/m～0.5mm/m，是普通粘土砖的4倍，线膨胀系数约为8×10-6mm/（m.℃），也比普通粘土砖大得多，导致加气混凝土砌块的干缩变形和温度变形比较大。
（3）吸水性强，导湿性差：加气混凝土砌块气孔率通常达到70%～80%，但多数气孔呈封闭状，导致其吸水率高，而且吸水后水分易封闭于气孔中。
同时封闭状的气孔减慢了其吸水速度，使其吸水过程变得很长才能达到饱和。
（4）与砂浆的粘结性差：由于加气混凝土砌块的吸水性强，因此容易将砂浆中的水分夺走，导致砂浆粘结性变差、水化不良，导致粉刷层空鼓等。
加气混凝土砌块的优点是其得以取代普通粘土砖成为新型墙体材料的重要原因，而其缺点则是导致其开裂的主要原因，在一定程度上阻碍了加气混凝土砌块在我省的推广应用。
3、加气混凝土砌块墙体裂缝的部位及主要特点据调查，加气混凝土砌块墙体裂缝的出现具有一定的规律，一般在砌筑后次年出现，我省通常在夏、秋交接或者秋季干燥季节多发，二至三年后趋于稳定。
经总结，其墙体裂缝主要发生在外表抹面层，其部位及主要特点如下：（1）水平裂缝：多出现在填充墙中部、顶部和梁交接处以及门窗洞口过梁下方，有时也出现在墙体与地面交接处。
大多数水平裂缝可以沿墙的厚度、长度方向贯穿整个墙体。
（2）竖向裂缝：多出现在填充墙中部、与框架柱或剪力墙连接处或砌体交接处。
通常宽度较小。
（3）斜裂缝：一般出现在梁柱交接处、主次梁交接处和门窗洞口处，其裂缝宽度、长度都较大，基本上贯穿墙体，通常情况下是沿灰缝开裂或砌块开裂。
（4）粉刷层空鼓裂缝：裂缝方向无规则，通常呈现网状龟裂，裂缝位置粉刷层空鼓，凿开粉刷层可发现，砌块本身没有开裂。
4、加气混凝土砌块墙体裂缝产生的原因分析（1）从加气混凝土材料特性看：加气混凝土砌块具有吸水率大、干缩变形显着的特点，当砌块含水率不大于5%时，其干缩变形才趋于稳定。
如果砌块干缩变形过大，则容易造成裂缝。
当干缩变形带来的拉应力超过砌块之间的粘结强度时，裂缝就出现在灰缝；当砌块之间的砂浆粘结强度高于砌块抗拉强度时，砌块就可能开裂。
砌块在混凝土龄期28d之内时，由于混凝土水化等各种物理化学作用，其干燥收缩较大，因此使用龄期较短的砌块更容易产生干缩裂缝。
特别是蒸压加气混凝土砌块，出釜时的含水率一般大于25%，必须存放一定时间使其含水率降低、体积变形稳定，一般要求出釜后存放28d后才能进行施工，否则就很容易引起干缩裂缝。
可以说，加气混凝土砌块的干缩是造成墙体开裂的主要原因。
其形式主要是竖向裂缝。
其次是加气混凝土砌块吸水率大，但其吸水特性与传统的普通粘土砖以及混凝土等材料不同，它的气孔呈现“墨水瓶”结构，毛细作用差，早期吸水快，后期吸水慢，但吸水时间长，如果砂浆保水性能以及和易性不好，则水分很容易被砌块吸收造成砂浆失水，从而无法充分水化造成强度降低、灰缝不饱满，导致局部砌块受力不均衡引起应力集中，造成砌块开裂或者沿灰缝开裂。
对于抹面砂浆，则容易引起墙体与抹面层的脱离，出现空鼓现象。
由于砌筑砂浆失水后造成强度偏低，导致砌体抗压强度降低，因此常常会产生斜裂缝，严重的会带来安全隐患。
同时，加气混凝土砌块是将加气混凝土坯体切割而成的，加工过程中易在表层形成一层松散层以及粉尘，如砌筑墙体前未进行清理或清理未彻底，就会在砂浆和砌块之间形成隔离层，影响砂浆与砌块之间的粘结力，对于抹面砂浆，则易造成粉刷层空鼓、开裂。
（2）从外界环境影响看：环境温度的影响：普通砂浆的导热系数约为0.9W/（m.K），线膨胀系数约为4×10-4mm/（m.℃），与加气混凝土砌块相差达到10倍左右，一旦环境温度的影响：普通砂浆的导热系数约为0.9W/（m.K），线膨胀系数约为4×10-4mm/（m.℃），与加气混凝土砌块相差达到10倍左右，一旦环境温度变化，则在砌筑砂浆、抹灰砂浆以及砌块之间产生温度应力，当环境温度变化幅度较大，产生的温度应力太大时，则造成砌块-灰缝之间、砌块-抹灰之间的开裂。
通常建筑物顶层由于受到阳光直射，在昼夜温差大的季节，如夏秋季，容易造成墙体在顶层梁底部的水平裂缝以及斜裂缝。
温度应力也是加气混凝土砌块墙体产生裂缝的主要原因之一。
环境湿度的影响：前已述及，加气混凝土砌块的干燥收缩较大，而普通砂浆的线收缩系数不到加气混凝土的1/10，当环境湿度较小时，其内部水分蒸发，含水率下降，则加气混凝土砌块的收缩大大超过砂浆，造成灰缝开裂、粉刷层空鼓。
对于尚未粉刷的墙体，则由于砌块表层失水速度比内部快，导致砌块表层干缩变形比内部大，则会引起砌块开裂。
这种开裂往往发生在秋季气候干燥时。
外界扰动的影响：砌体施工早期，由于砌筑砂浆强度较低，此时如果受到外界作用力的扰动，比如振动、压力荷载等，则容易造成墙体裂缝。
如果建筑物存在不均匀沉降，也容易引起墙体裂缝。
（3）从设计环节看：构造柱和水平墙梁设置间距设置过大，框架柱和墙体的拉结筋设置间距过大，墙体与主体框架连接处构造措施不合理，建筑物层高较高时未合理设置圈梁，外墙大面积饰面层未设置分割缝，对于不上人屋面，未设置保温隔热层等等，都容易造成填充墙开裂。
（4）从施工环节看：砌筑砂浆强度偏低、和易性不好、保水性差，使填充墙的灰缝砂浆易于被加气混凝土砌块吸水导致砂浆不饱满、强度低，难以承受温差、干缩等原因造成的变形而开裂。
施工时，未事先将砌块浇水，或浇水不足，导致砌筑后砌块大量吸收砌筑砂浆、抹灰砂浆中的水分，引起灰缝砂浆开裂、抹灰层空鼓裂缝等等。
砌筑过程中，灰缝砂浆不饱满，或者砌筑速度过快，导致墙体成型后，灰缝砂浆在上层砌块自重下沉缩，造成墙体水平裂缝。
二次施工中接搓设置不合理，造成接缝处开裂。
抹灰砂浆强度太高，其弹性模量大，收缩变形小，与墙体变形不一致，导致抹灰层空鼓、开裂。
抹灰层过厚，抹灰砂浆采用细砂，致使砂浆收缩过大产生裂缝。
将不同批次的砌块砌筑于同一墙面时，极易造成砌筑砂浆灰缝的厚薄、宽窄不一致，导致灰缝砂浆收缩不一致而产生裂缝。
当填充墙砌筑至梁、板底时，最上皮砌块砌筑不实，造成沉缩导致墙体在梁底处的水平裂缝。
安装水电设备时在砌体上打洞凿槽、敷设管线等过程中，由于槽内管线局部反弹变形或填充的砂浆收缩，则墙体易出现沿管线或设备的裂缝。
5、加气混凝土墙体裂缝的防治措施（1）在砌块进场上严格把关，进人施工现场的砌块应有出厂合格证、产品性能检验报告，并应自然养护28d以上，必要时可进行见证取样送检，杜绝采用外观尺寸偏差太大、强度偏低等不合格产品进行施工，对于制作后静停时间较短的砌块，应在通风干燥的堆场堆放一定时间后，使其体积变形趋于稳定后上墙施工。
（2）砌筑墙体前，砌块应提前ld-2d分次浇水湿润，但不能过湿，其吸水深度应控制在8mm～10mm.清除砌块上的浮灰、残渣等。
检查并修正、补齐拉结钢筋。
砌筑砂浆的选择应注意采用安定性合格的水泥，不宜采用过细的砂，灰膏应充分熟化。
应尽量选择加气混凝土专用砂浆进行砌筑和抹灰，其特点是具有良好的保水性能，以避免砌筑过程中水分被加气混凝土吸收。
（3）砌筑墙体时，应视砌块和气候干燥程度，对砌块进行适时浇水润湿。
墙体每天的砌筑高度应根据砌块与砂浆的材质、墙体部位、气温、风压等条件来确定，严格控制日砌筑高度，严格控制墙体的垂直度、平整度和饱满度以及灰缝的水平厚度、平直度和竖向宽度等，应错缝搭砌，搭砌长度不小于砌块长度的1/3.墙体最上皮应在下部砌体变形稳定后再砌，时间大约为一周以上，空隙处用砂浆填实。
墙体与门、窗框的连接必须采用砖护角，混凝土包框或带连接件的预制混凝土块，不得直接在轻质墙上固定门窗框。
不同批次的、规格差异较大的砌块不得混用。
（4）墙面抹灰施工前，应修补墙面灰缝缺陷，清理基层。
可提前湿润墙面，以免砌块从底子灰中吸取水分，但砌块含水率必须控制，过高又会导致干缩变形增大。
经验表明，加气混凝土砌块表面含水率宜控制在10%~15%之间，其渗透深度为8mm~10mm，但在施工中难以控制。
可采用在加气混凝土墙体表面涂抹界面剂的方法，比如胶质水泥浆、JCTA-400系列界面处理剂等，既能提高抹灰层的粘结力，又能阻止底子灰中的水分被加气混凝土砌块直接吸取。
