(光电码盘)编码器的使用及其风电中的应用

编码器的作用及功能使用方法简而言之，编码器是一种提供反馈的传感设备。

编码器将运动转换为电信号，并可以读取运动控制系统中的某些控制设备，如计数器或PLC。

编码器发送反馈信号，可用于确定位置、计数、速度或方向。

此信息可用于发送特定功能的命令。

市场上最早的编码器主要是解析器。

旋转变压器是一种电磁传感器，也称为同步旋转变压器。

它是一种测量角度的小型交流电机，用于测量旋转物体的轴角位移和角速度。

它由定子和转子组成。

定子绕组作为变压器的一次侧，接受励磁电压，励磁频率通常为400.3000和5000HZ。

转子绕组作为变压器的二次侧，通过电磁耦合获得感应电压。

编码器的作用及功能使用方法? 1.编码器作用电机可以通过编码器获得速度。

其主要原理是编码器可以根据电机输出脉冲数和统计脉冲数获得电机转数。

编码器信号(如位流：BitTorrent)是一种内容分发协议。

它使用高效的软件分发系统和点对点技术来共享大文件(如电影或电视节目)，并允许每个用户提供上传服务，如网络重新分配点。

通用下载服务器为发送下载请求的用户提供下载服务。

BitTorrent 的工作方式不同。

分发者或文件持有者将文件发送给其中一个用户，然后将文件转发给其他用户。

用户相互转发自己的文件部分，直到每个用户的下载完成。

这种方法可以使下载服务器在使用大量带宽的同时处理多个大文件的下载请求。

比特流被称为比特流的“簇、散、聚”文件传输协议。

它是由程序员Bram Cohen使用Python求值编写的。

它也是一个开放源码的专利软件，可以免费下载和传播。

)或者准备数据、将其转换为可用通信、以信号形式传输和存储数据的设备。

2.编码器的使用法编码器将角位移或线性位移转换为电信号。

前者称为码盘，后者称为直尺。

编码器使用不同类型的技术来创建信号，包括机械、磁性、电阻和光学信号。

在光学传感器中，编码器根据光的中断提供反馈。

下图描述了使用光学技术的增量旋转编码器的基本结构。

LED光束穿过码盘，码盘上有不透明的线条(很像自行车车轮上的辐条)。

光电编码器的原理及应用光电编码器是一种精密测量设备，常用于测量旋转角度或线性位置。

它通过光电传感器和编码盘之间的互动来实现测量。

本文将介绍光电编码器的原理、构造和应用。

一、原理光电编码器的工作原理基于光电传感器对编码盘上光学标记的检测。

编码盘通常由透明和不透明的区域组成。

当光线照射到编码盘上时，透明和不透明的区域将交替出现在光电传感器面前，从而导致光电传感器输出脉冲。

光电编码器的输出脉冲数与编码盘上的光学标记数目相关。

通常，编码盘上的光学标记数越多，输出脉冲数就越多，从而实现更精确的位置测量。

此外，光电编码器还可通过增量编码或绝对编码方式进行测量。

二、构造光电编码器通常由光学系统、编码盘、信号处理电路和接口电路组成。

光学系统包括光源和光电传感器，用于发射和接收光线。

编码盘作为测量对象，用于生成光学标记。

信号处理电路负责对光电传感器输出的脉冲信号进行处理和解码。

接口电路用于将处理后的信号输出给外部设备。

光电编码器的结构形式主要有旋转式和直线式两种。

旋转式编码器适用于旋转轴测量，常见的有光栅编码器和光学电子编码器。

直线式编码器适用于直线位移测量，常见的有线性光栅编码器和直线电子编码器。

三、应用光电编码器在工业控制、机械加工、自动化系统等领域中有广泛的应用。

1. 位置测量：光电编码器可用于测量机械设备的旋转角度或线性位移，例如机床的进给系统、机器人的关节角度等。

其高精度和稳定性使得测量结果可靠准确。

2. 运动控制：光电编码器可作为反馈装置用于闭环控制系统中，实现对机械设备运动的精确控制。

通过实时监测位置变化，可以对运动过程进行调整和优化，提高生产效率。

3. 位置校准：光电编码器可在传感器灵敏度高、分辨率高的情况下，对其他传感器的测量结果进行校准。

例如，在无人驾驶领域中，光电编码器可用于对雷达或摄像头的测量结果进行校准，提高车辆的定位准确性。

4. 导航系统：光电编码器可用于导航系统中船舶、飞行器等航行过程的航向或航行距离的测量。

光电编码器的特性和应用一、光电编码器的定义光电编码器是一种测量装置，用于测量旋转运动或线性运动的位置、速度、加速度等参数，是机器人、数控机床、数码相机、医疗设备、航空航天等机电一体化行业中的基础部件。

二、光电编码器的特性光电编码器具有以下几个特性：1. 高分辨率和精度：光电编码器采用高精度的光学传感技术，可以将旋转角度、线性位移等微小变化转化成数字信号，实现高分辨率和高精度的测量。

2. 高速度：光电编码器可以实现高速旋转或线性运动的测量，最高可达数十万转每分钟或多米每秒的速度。

3. 耐用性强：光电编码器的外壳通常采用轻质金属材料或高强度塑料，具有很好的机械强度和抗腐蚀性，适合在恶劣环境下使用。

4. 集成度高：光电编码器可以与其他测量设备或自动化系统集成，实现自动控制、自适应控制等功能。

5. 安装方便：光电编码器可以安装在机械或电子设备上的特定位置，通常是输出轴、电机轴和传感器轴等部位，组装和调试方便，不影响设备的整体紧凑性。

三、光电编码器的应用光电编码器广泛应用于各类机电一体化设备中，如机器人、数控机床、数码相机、医疗设备、航空航天等行业。

1. 机器人：机器人需要精确控制臂的位置、朝向和速度，这需要使用光电编码器来实现高精度运动控制。

2. 数控机床：数控机床需要实现高速切削和旋转，这需要使用光电编码器来测量各个轴的位置和速度。

3. 数码相机：数码相机需要实现高速快门和自动对焦，这需要使用光电编码器来测量镜头的移动和旋转。

4. 医疗设备：医疗设备需要实现高精度的手术、检查和治疗，这需要使用光电编码器来测量各个部位的位置和运动速度。

5. 航空航天：航空航天需要实现高速飞行和精确导航，这需要使用光电编码器来测量飞机、卫星等的位置和速度。

四、光电编码器的发展趋势随着信息化和智能化的发展，光电编码器也呈现出以下几个发展趋势：1. 高性能：光电编码器会逐渐向高分辨率、高精度、高速度、高耐用性的方向发展。

2. 多功能：光电编码器将逐步实现多轴测量、多参数测量、多系统集成的功能。

光电编码器原理及应用光电编码器是一种将机械运动转换为数字信号的装置。

它由光源、光栅、光电传感器和信号处理电路组成。

光源发出光线经过光栅产生不均匀间隔的光斑；光电传感器感受到光栅反射的光斑，并转换为光电信号；信号处理电路则将光电信号转换为数字信号输出。

光电编码器的工作原理是通过测量光栅上光斑的移动来计算机械运动的位移。

当机械部件运动时，光斑也会相应地移动。

光电传感器感知到不同位置的光斑，并产生相应的光电信号。

信号处理电路会将光电信号转换为数字信号，以便计算机进行处理和分析。

根据光电编码器的设计，可以实现高精度的位置测量，而且由于采用了光电传感器，不会受到摩擦和磨损的影响，提高了测量的精度和可靠性。

1.位置测量：光电编码器可以精确测量机械部件的位置，并将位置信息反馈给控制系统。

例如，在工业机械中，可以使用光电编码器测量转动轴的角度或线性导轨的位置。

这可以实现精确的定位和控制。

2.运动控制：光电编码器可以用于测量机械部件的速度和加速度，并实现闭环控制。

通过实时监测位置、速度和加速度等参数，控制系统可以对运动进行精确的调整和控制，以满足特定的运动要求。

3.位置反馈：光电编码器可以用作位置反馈装置，使控制系统能够知道机械部件的准确位置。

通过与期望位置进行比较，控制系统可以及时调整和纠正位置偏差。

4.角度测量：光电编码器可以用于测量旋转轴的角度。

在机械加工、自动化控制和机器人等领域，光电编码器广泛应用于角度测量和定位。

5.自动校正：光电编码器还可以用于自动校正机械设备的位置或角度。

通过比较期望值和测量值，控制系统可以自动调整和校正机械设备，以保持其准确性和稳定性。

总之，光电编码器是一种重要的测量和控制装置，广泛应用于各种机械设备和工业自动化系统中。

它能够提供精确的位置测量和运动控制，为机械运动的精确性、稳定性和可靠性提供了重要支持。

随着科技的发展和创新，光电编码器的应用领域将会更加广阔，有望实现更高的测量精度和控制效果。

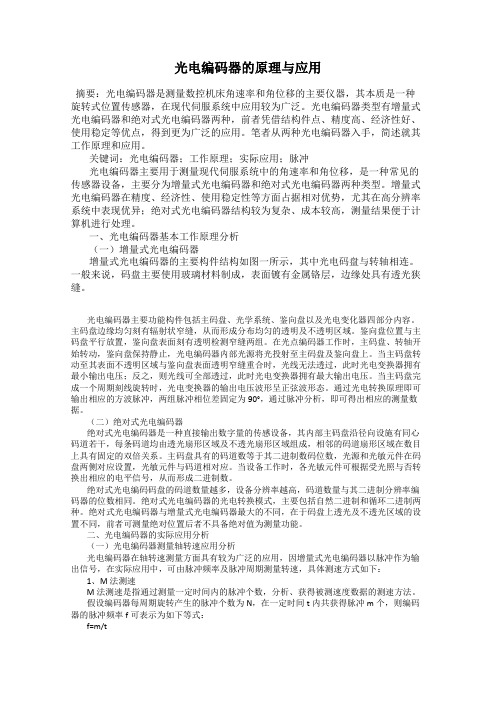

光电编码器的原理与应用摘要：光电编码器是测量数控机床角速率和角位移的主要仪器，其本质是一种旋转式位置传感器，在现代伺服系统中应用较为广泛。

光电编码器类型有增量式光电编码器和绝对式光电编码器两种，前者凭借结构件点、精度高、经济性好、使用稳定等优点，得到更为广泛的应用。

笔者从两种光电编码器入手，简述就其工作原理和应用。

关键词：光电编码器；工作原理；实际应用；脉冲光电编码器主要用于测量现代伺服系统中的角速率和角位移，是一种常见的传感器设备，主要分为增量式光电编码器和绝对式光电编码器两种类型。

增量式光电编码器在精度、经济性、使用稳定性等方面占据相对优势，尤其在高分辨率系统中表现优异；绝对式光电编码器结构较为复杂、成本较高，测量结果便于计算机进行处理。

一、光电编码器基本工作原理分析（一）增量式光电编码器增量式光电编码器的主要构件结构如图一所示，其中光电码盘与转轴相连。

一般来说，码盘主要使用玻璃材料制成，表面镀有金属铬层，边缘处具有透光狭缝。

光电编码器主要功能构件包括主码盘、光学系统、鉴向盘以及光电变化器四部分内容。

主码盘边缘均匀刻有辐射状窄缝，从而形成分布均匀的透明及不透明区域。

鉴向盘位置与主码盘平行放置，鉴向盘表面刻有透明检测窄缝两组。

在光点编码器工作时，主码盘、转轴开始转动，鉴向盘保持静止，光电编码器内部光源将光投射至主码盘及鉴向盘上。

当主码盘转动至其表面不透明区域与鉴向盘表面透明窄缝重合时，光线无法透过，此时光电变换器拥有最小输出电压；反之，则光线可全部透过，此时光电变换器拥有最大输出电压。

当主码盘完成一个周期刻线旋转时，光电变换器的输出电压波形呈正弦波形态。

通过光电转换原理即可输出相应的方波脉冲，两组脉冲相位差固定为90°，通过脉冲分析，即可得出相应的测量数据。

（二）绝对式光电编码器绝对式光电编码器是一种直接输出数字量的传感设备，其内部主码盘沿径向设施有同心码道若干，每条码道均由透光扇形区域及不透光扇形区域组成，相邻的码道扇形区域在数目上具有固定的双倍关系。

光电编码器的原理及应用
光电编码器是一种用于测量角度的测量仪器，可以把一个转动角度转
换成实际度量值。

它把一个回转角度的变化转换成一个具有连续性的数字
脉冲，它包括一个旋转的轮轴，带有光学编码器的特定的探头，以及一个
电子装置，用于记录探头的位置并输出一个脉冲序列。

光电编码器以诸如电子排队机、汽车娱乐设备等自动设备的控制和定
位等方式被广泛使用。

它的最主要功能是检测所有移动的部分，例如舵机、轴承、机床，以及其他转动设备，以确定应用程序的位置。

它们还可以用
于检测物体的变化和测量其旋转角度，或用于监控和控制系统的简单旋转
设备，如伺服转盘、转子、旋转轴等。

一种典型的光电编码器由一个线性光电编码器和一个电子处理部件组成，其中线性光电编码器包括一个固定的光源和一个可变的探头。

光源可
以是激光系统、LED系统或其他设备，其精度可以达到1/1000倍。

探头
可以是电子芯片，如玻璃探头、石英探头等。

当光源照射探头时，可以产
生一个电流脉冲，该脉冲可以被电子处理器用于记录特定角度的位置，经
过必要的转换后，可以将芯片探测到的角度变化输出为实际角度值。

尽管有些简单的产品只包括光源和探头。

电机的位置检测在电机控制中是十分重要的，特别是需要根据精确转子位置控制电机运动状态的应用场合，如位置伺服系统。

电机控制系统中的位置检测通常有：微电机解算元件，光电元件，磁敏元件，电磁感应元件等。

这些位置检测传感器或者与电机的非负载端同轴连接，或者直接安装在电机的特定的部位。

其中光电元件的测量精度较高，能够准确的反应电机的转子的机械位置，从而间接的反映出与电机连接的机械负载的准确的机械位置，从而达到精确控制电机位置的目的。

在本文中我将主要介绍高精度的光电编码器的内部结构、工作原理与位置检测的方法。

一、光电编码器的介绍：光电编码器是通过读取光电编码盘上的图案或编码信息来表示与光电编码器相连的电机转子的位置信息的。

根据光电编码器的工作原理可以将光电编码器分为绝对式光电编码器与增量式光电编码器，下面我就这两种光电编码器的结构与工作原理做介绍。

（一）、绝对式光电编码器绝对式光电编码器如图所示，他是通过读取编码盘上的二进制的编码信息来表示绝对位置信息的。

编码盘是按照一定的编码形式制成的圆盘。

图1是二进制的编码盘，图中空白部分是透光的，用“0”来表示;涂黑的部分是不透光的，用“1”来表示。

通常将组成编码的圈称为码道，每个码道表示二进制数的一位，其中最外侧的是最低位，最里侧的是最高位。

如果编码盘有4个码道，则由里向外的码道分别表示为二进制的23、22、21和20，4位二进制可形成1 6个二进制数，因此就将圆盘划分16个扇区，每个扇区对应一个4位二进制数，如0000、0001、 (1111)图1按照码盘上形成的码道配置相应的光电传感器，包括光源、透镜、码盘、光敏二极管和驱动电子线路。

当码盘转到一定的角度时，扇区中透光的码道对应的光敏二极管导通，输出低电平“0”，遮光的码道对应的光敏二极管不导通，输出高电平“1”，这样形成与编码方式一致的高、低电平输出，从而获得扇区的位置脚。

（二）、增量式光电编码器增量式光电编码器是码盘随位置的变化输出一系列的脉冲信号，然后根据位置变化的方向用计数器对脉冲进行加/减计数，以此达到位置检测的目的。

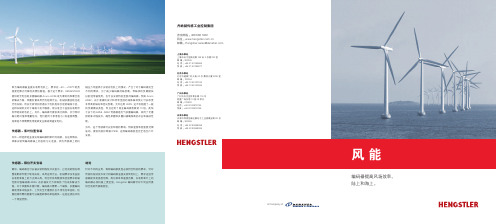

编码器在风电行业中的应用一、引言随着煤炭、石油等常规能源的逐渐枯竭，人类越来越重视对新能源（非常规能源）的开发利用。

新能源是指传统能源之外的各种能源形式，如太阳能、地热能、风能、海洋能、生物质能和核聚变能等。

其中风能以其独特优势而备受青睐。

相对其他新能源相比，风能具有三大优势：第一，储量大、分布广；第二，可利用性强，成本相对较低；第三，绿色能源，不污染环境。

作为一种利用风能的清洁能源，风电在环境保护日益重要的今天，发挥着越来越重要的作用。

近年来，全球风能市场每年以超过40%的速度快速发展，而中国也凭借丰富的风场资源和政府对新能源开发的大力支持，成为继欧美之后全球最重要的风能市场，这给中国风能装备制造业带来了发展机遇。

我国风能资源丰富，理论储量为16亿千瓦，实际可利用量达2.5亿千瓦，具有极大的发展潜力。

同时在国家的新能源发展规划中，将风力发电作为重点扶持行业，使我国风电行业拥有了更广阔的发展前景。

因此风电这几年一直保持着成倍增长，2008年风电机组增长率受到GDP影响，但也超过了80%，国产化的比率已经超过70%。

风能产业要想健康持续的增长，就要完成产业体系的建设，产业链的建设。

宜科公司抓住了机遇，适时开发出了顺应需求的产品路线和解决方案，并被成功应用于多个风电场中。

二、水平轴风力涡轮机组成基于对风能的更高效率采集及利用，目前风电行业主要采用水平轴风力涡轮机，其组成如右图所示：转子叶片：捕获风能并将其转换为转轴的转动能；转轴：将转动能转化为发电机的动能；变速箱：用于增加转子中心和发电机之间的转轴速度；发电机：利用转轴的转动能，通过电磁原理发电；偏航控制器（未显示）：移动转子使其与风向保持一致；制动装置：在出现电力超载或系统故障时停止转轴旋转；塔架：支撑转子和发动机箱，并将整个装置位置提升；三、风力发电的控制系统风力发电系统作为风能发电领域的核心环节，其技术革新至关重要。

目前主要采用恒速恒频和变速恒频风力发电机系统两大类。
