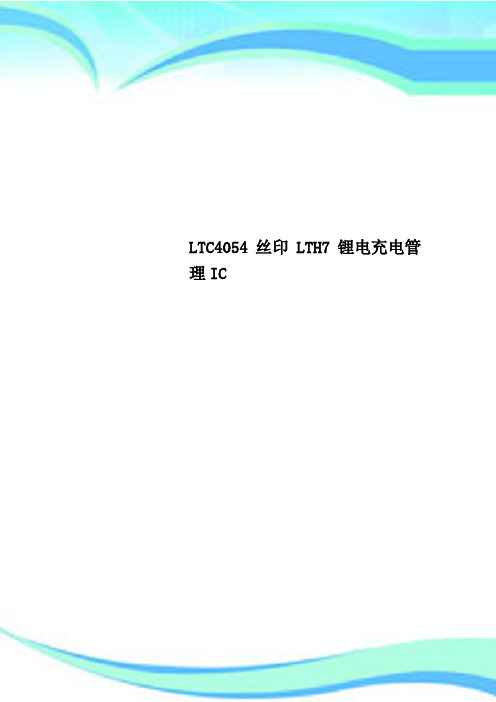

LTC4054丝印LTH7锂电充电管理IC————————————————————————————————作者:————————————————————————————————日期:2V1.31)典型应用电路注:R1 电阻建议不要省列与 C 1 构成 R C 滤波防止过充电压。
如果 R 1 电阻不接 C 1 使用 10UF 以上电容。
典型运用电路仅供参考,其它以实际运用为准。
概述HX4054A 是一款单节锂离子电池恒流/恒压线性充电器,简单的外部应用电路非常适合便携式设备应用,适合 USB 电源和适配器电源工作,内部采用防倒充电路,不需要外部隔离二极管。
热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。
HX4054A 充电截止电压为 4.2V, 充电电流可通过外部电阻 进行设置。
当充电电流降至设定值的 1/10 时,HX4054A 将自动结束充电过程。
当输入电压被移掉后,HX4054A 自动进入低电流待机状态,将待机电流降至 1uA 以下。
HX4054A 在有输入电源时也可置于停机模式,从而将工作电流降至 30uA 。
兼容TP4054 XT4054 LN2054 SE9016 ME4054 XT4052 EUP8054 AS3020 XZ3085A BL8572 HX6001 QX4054 HYM4054 SUN4054 FK5406 AP5056 SLM4054 LP4054 APL3202 OPC8020 OHL5100 LM2054 UCT3054 TQ7051 特点∙ 锂电池正负极反接保护(没充电的情况下 ∙ 最大充电电流:500mA∙ 无需 MOSFET 、检测电阻器和隔离二极管 ∙ 智能热调节功能可实现充电速率最大化 ∙ 智能再充电功能 ∙ 预充电压:4.2V±1% ∙ 3C/10 充电终止 ∙ 待机电流 30uA∙ BAT 超低自耗电 1uA ∙ 2.9V 涓流充电阈值∙ 单独的充电、结束指示灯控制信号 ∙封装形式:SOT23-5应用∙ 手机、PDA 、MP3/MP4 ∙ 蓝牙耳机、GPS ∙ 充电座∙数码相机、Mini 音响等便携式设备V1.32管脚定购信息SOT23-5L封装 定购型号 包装形式产品正印SOT23-5LHX4054A极限参数(注 1)符号 参数额定值 单位 VCC 输入电源电压 -0.3~7 V PROG PROG 脚电压 -0.3~0.3 V BAT BAT 脚电压 -0.3~7 V CHRG CHRG 脚电压-0.3~7 V T BAT_SHTBAT 脚短路持续时间 连续 - I BAT BAT 脚电流 600 mA I PROG PROG 脚电流 600 uA T OP 工作环境温度 -40~85 ℃ T STG储存温度 -65~125 ℃ ESDHBM2000 V MM200V注 1:最大极限值是指超出该工作范围芯片可能会损坏。

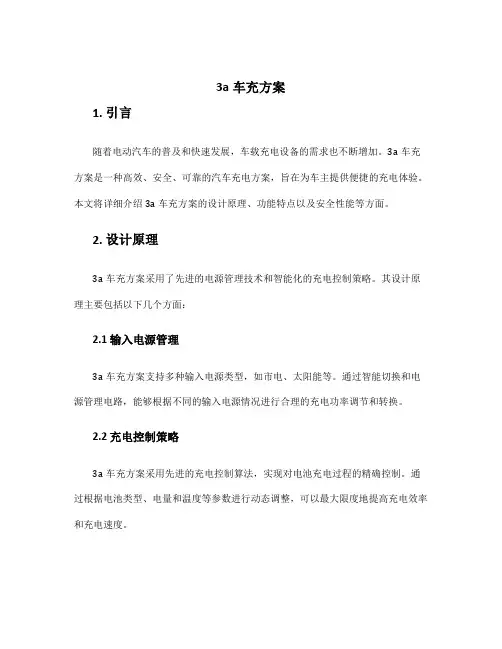

3a车充方案1. 引言随着电动汽车的普及和快速发展,车载充电设备的需求也不断增加。
3a车充方案是一种高效、安全、可靠的汽车充电方案,旨在为车主提供便捷的充电体验。
本文将详细介绍3a车充方案的设计原理、功能特点以及安全性能等方面。
2. 设计原理3a车充方案采用了先进的电源管理技术和智能化的充电控制策略。
其设计原理主要包括以下几个方面:2.1 输入电源管理3a车充方案支持多种输入电源类型,如市电、太阳能等。
通过智能切换和电源管理电路,能够根据不同的输入电源情况进行合理的充电功率调节和转换。
2.2 充电控制策略3a车充方案采用先进的充电控制算法,实现对电池充电过程的精确控制。
通过根据电池类型、电量和温度等参数进行动态调整,可以最大限度地提高充电效率和充电速度。
2.3 通信协议支持3a车充方案支持多种通信协议,如CAN、RS485等,可与车辆和充电桩等设备进行数据交互和远程管理。
这为车主提供了更好的用户体验和远程监控功能。
3. 功能特点3.1 快速充电3a车充方案能够提供高达3A的充电电流,实现快速充电。
车主只需在短时间内即可完成电池的充电,提高了充电效率和便捷性。
3.2 功率调节3a车充方案支持功率的自适应调节,能够根据电池的当前状态自动调整充电功率。
当电池电量较低时,充电功率会较高,以便快速充饱电池;而当电池电量接近满电时,充电功率会自动调整为较低水平,以避免过充。
3.3 多重保护3a车充方案内置多重保护机制,包括过流保护、过压保护、过温保护等,能够有效保障充电过程的安全性和稳定性。
当检测到电流、电压或温度异常时,充电设备会自动停止充电并发出警报,以防止潜在安全问题的发生。
3.4 远程监控3a车充方案的通信功能支持远程监控和管理。
车主可以通过手机应用或云平台实时了解充电状态、电池健康状况和充电历史等信息。
同时,也可以通过远程控制功能启动、暂停、定时充电等操作,提高充电的灵活性和便利性。
4. 安全性能3a车充方案在安全性能上具备以下特点:4.1 过电流保护3a车充方案内置过电流保护功能,当充电电流超过设定阈值时,充电设备会自动切断电源,防止电流过大而造成的安全隐患。
180KHz 45V 3A 开关电流自带恒流环路降压型DC-DC 转换器 XL4301特点8V 至40V 工作电压范围 输出电压从1.25V 至VIN-2V 可调 最小压差0.3V 固定180KHz 开关频率 最大3A 开关电流 内置功率MOSFET 出色的线性与负载调整率 内置恒流环路 内置频率补偿功能内置输出线损补偿功能 内置输出短路保护功能 内置热关断功能 推荐输出功率小于13W SOP8-EP 封装应用车载充电器 电池充电器 LCD 电视与显示屏 便携式设备供电 通讯设备供电 降压恒流驱动描述XL4301是一款高效降压型DC-DC 转换器,可工作在DC8V 至40V 输入电压范围,低纹波,内置功率MOSFET 。
XL4301内置固定频率振荡器与频率补偿电路,简化了电路设计。
PWM 控制环路可以调节占空比从0~100%之间线性变化。
内置输出过电流保护功能。
内部补偿模块可以减少外围元器件数量。
XL4301内部集成了一个简单的、用户可编程的输出线损补偿功能。
在表2中选择合适的补偿电阻值对输出电压进行补偿。
图1.XL4301封装180KHz 45V 3A开关电流自带恒流环路降压型DC-DC转换器XL43012. XL4301引脚配置引脚名称180KHz 45V 3A开关电流自带恒流环路降压型DC-DC转换器XL4301图3. XL4301方框图典型应用(车载充电)图4. XL4301180KHz 45V 3A开关电流自带恒流环路降压型DC-DC转换器XL4301180KHz 45V 3A开关电流自带恒流环路降压型DC-DC转换器XL4301180KHz 45V 3A开关电流自带恒流环路降压型DC-DC转换器XL4301图5.XL4301系统参数测量电路(VIN=8V~40V,VOUT=5V/0.1A~2.5A)Efficiency VS Output current180KHz 45V 3A开关电流自带恒流环路降压型DC-DC转换器XL4301 图10.XL4301系统参数测量电路(VIN=8V~40V,VOUT=5V/0.1A~2.5A)180KHz 45V 3A开关电流自带恒流环路降压型DC-DC转换器XL4301180KHz 45V 3A开关电流自带恒流环路降压型DC-DC转换器XL4301物理尺寸SOP8-EP180KHz 45V 3A开关电流自带恒流环路降压型DC-DC转换器XL4301重要申明XLSEMI保留在任何时间、在没有任何通报的前提下,对所提供的产品和服务进行更正、修改、增强的权利。

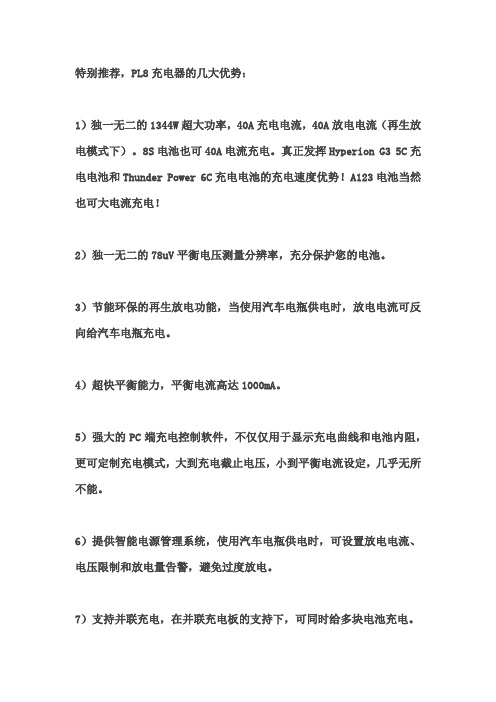

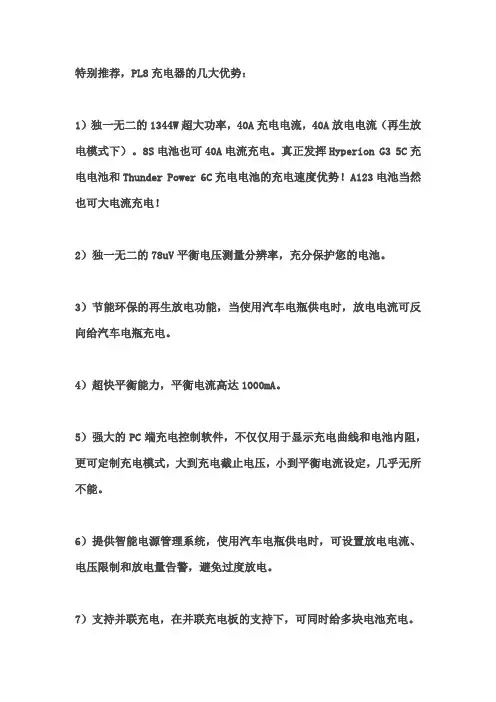

特别推荐,PL8充电器的几大优势:1)独一无二的1344W超大功率,40A充电电流,40A放电电流(再生放电模式下)。
8S电池也可40A电流充电。
真正发挥Hyperion G3 5C充电电池和Thunder Power 6C充电电池的充电速度优势!A123电池当然也可大电流充电!2)独一无二的78uV平衡电压测量分辨率,充分保护您的电池。
3)节能环保的再生放电功能,当使用汽车电瓶供电时,放电电流可反向给汽车电瓶充电。
4)超快平衡能力,平衡电流高达1000mA。
5)强大的PC端充电控制软件,不仅仅用于显示充电曲线和电池内阻,更可定制充电模式,大到充电截止电压,小到平衡电流设定,几乎无所不能。
6)提供智能电源管理系统,使用汽车电瓶供电时,可设置放电电流、电压限制和放电量告警,避免过度放电。
7)支持并联充电,在并联充电板的支持下,可同时给多块电池充电。
8)独一无二的工厂品质控制,每台充电器均按照NIST(美国国家标准技术局)规范校准出厂。
9)提供主/从控制充电模式,1台主控PowerLab可控制多台PowerLab 同步充电。
更多特性请索取产品手册。
如:智能电量估算,独特的寒冷天气充电模式,固件在线免费升级,最新充电方案下载......尺寸: 14.8 x 16.6 x 9.1 cm关于行货的PL6/PL8的国内质保,详细说明如下,请特别注意第7条:1)销售的产品(PL6/PL8),提供1年国内质保,产品质量问题,由总代理集中返厂维修2)用户购买后到手检测就发现问题的PL6/PL8,我们提供立即的更换服务,不收取任何费用(明显的人为问题除外)3)1年内的产品质量问题,提供免费维修服务。
需返厂的,除了等待时间较长,不再收取任何国际运费4)1年内明显人为因素导致的产品故障,提供收费维修服务,需收取一定费用(含运费和维修费),维修费用由厂家决定5)对第4种情况,综合考虑到费用和维修时间较长,我们提供半价换新服务。

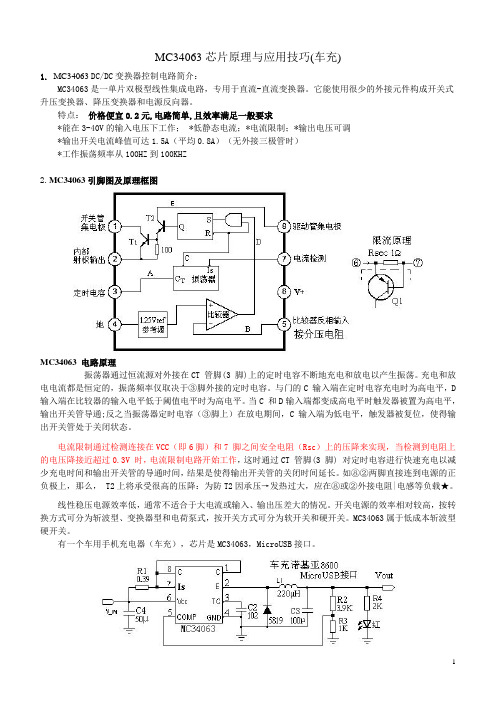

MC34063芯片原理与应用技巧(车充)1. MC34063 DC/DC变换器控制电路简介:MC34063是一单片双极型线性集成电路,专用于直流-直流变换器。
它能使用很少的外接元件构成开关式升压变换器、降压变换器和电源反向器。
特点:价格便宜0.2元,电路简单,且效率满足一般要求*能在3-40V的输入电压下工作; *低静态电流;*电流限制;*输出电压可调*输出开关电流峰值可达1.5A(平均0.8A)(无外接三极管时)*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图MC34063 电路原理振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以产生振荡。
充电和放电电流都是恒定的,振荡频率仅取决于③脚外接的定时电容。
与门的C 输入端在定时电容充电时为高电平,D 输入端在比较器的输入电平低于阈值电平时为高电平。
当C 和D输入端都变成高电平时触发器被置为高电平,输出开关管导通;反之当振荡器定时电容(③脚上)在放电期间,C 输入端为低电平,触发器被复位,使得输出开关管处于关闭状态。
电流限制通过检测连接在VCC(即6脚)和7 脚之间安全电阻(Rsc)上的压降来实现,当检测到电阻上的电压降接近超过0.3V 时,电流限制电路开始工作,这时通过CT 管脚(3 脚) 对定时电容进行快速充电以减少充电时间和输出开关管的导通时间,结果是使得输出开关管的关闭时间延长。
如⑧②两脚直接连到电源的正负极上,那么, T2上将承受很高的压降:为防T2因承压→发热过大,应在⑧或②外接电阻|电感等负载★。
线性稳压电源效率低,通常不适合于大电流或输入、输出压差大的情况。
开关电源的效率相对较高,按转换方式可分为斩波型、变换器型和电荷泵式,按开关方式可分为软开关和硬开关。
MC34063属于低成本斩波型硬开关。
有一个车用手机充电器(车充),芯片是MC34063,MicroUSB接口。
MC340631. MC34063实现的低端车充方案优点::低成本,接驳灵活缺点:(1) 可靠性差,功能单一;没有过温度保护,短路保护等安全性措施;(2) 输出虽然是直流电压,但控制输出恒流充电电流的方式为电流峰值限制,精度不够高;(3) 由于34063开关电流PWM+PFM模式(PWM是利用波脉冲宽度控制输出,PFM是利用脉冲的有无控制输出),其车充方案输出电压纹波较大,不够纯净;输出电流能力也非常有限;(常见于300ma~600ma之间的低端车充方案中)2. MC34063应用电路图:2.1 MC34063基本降压变换器电路(图中安全电阻Rsc=0.3Ω故电流峰值被限在0.3V/0.3Ω=1A,设50%占空比,则平均0.5A★)。
概述HE4056A是一款性能优异的单节锂离子电池恒流/恒压线性充电器。
HE4056A采用ESOP8封装配合较少的外围原件使其非常适用于便携式产品,并且适合给USB电源以及适配器电源供电。
基于特殊的内部MOSFET架构以及防倒充电路,HE4056A不需要外接检测电阻和隔离二极管。
当外部环境温度过高或者在大功率应用时,热反馈可以调节充电电流以降低芯片温度。
充电电压固定在4.2V,而充电电流则可以通过一个电阻器进行外部设置。
当充电电流在达到最终浮充电压之后降至设定值的1/10,芯片将终止充电循环。
当输入电压断开时,HE4056A进入睡眠状态,电池漏电流将降到1uA以下。
HE4056A可以被设置于停机模式,此时芯片静态电流降至35uA。
HE4056A还包括其他特性:电池温度监测,欠压锁定,自动再充电和两个状态引脚以显示充电和充电终止。
特性◆可编程充电电流1000mA◆无需外接MOSFET,检测电阻以及隔离二极管◆用于单节锂电池、采用ESOP8封装的完整线性充电器◆恒定电流/恒定电压操作,并具有可在无过热危险的情况下实现充电速率最大化的热调节功能。
◆精度达到±1%的4.2V预充电电压◆用于电池电量检测的充电电流监控器输出◆自动再充电◆充电状态双输出、无电池和故障状态显示◆C/10充电终止◆停机模式下的静态电流为35uA◆2.9V涓流充电◆电池温度监测◆软启动限制浪涌电流◆BAT输入防反接保护◆可0V激活应用范围◆移动电话、PDA◆MP3、MP4播放器◆充电器◆数码相机◆电子词典◆蓝牙、GPS导航仪◆便携式设备HE4056A采用ESOP8封装典型应用其中,虚线框出R1/R2/NTC电阻部份为电池温度监测,可选。
也可TEMP脚直接接地,不监测电池温度。
管脚分布ESOP8底部带有散热片,需充分焊接到地散热管脚描述管脚号管脚名描述1TEMP电池温度检测输入2PROG可编程恒流充电电流设置端3GND地端4VCC电源端5BAT电池端6STDBY电池充电完成指示端7CHRG电池充电指示端8CE芯片使能输入端最大额定值(注)参数范围单位VCC端电压-0.3to6.5VPROG,BAT,CE,TEMP端电压-0.3to6.5VCHRG端电压-0.3to8VSTDBY端电压-0.3to8VBAT端电流1APROG端电流2mA最大功耗1500mW工作环境温度-40~85︒C最低/最高存储温度T stg-65to125︒C HE4056A1A线性锂离子电池充电器技术样品135-****9832ESD与Latch-up等级人体模型ESD级别4000V机器模型ESD级别400V Latch-up级别400mA结构框图HE4056A1A 线性锂离子电池充电器技术样品135-****9832电气特性(如果没有特殊说明,环境温度=25︒C,输入电压=5V)符号参数测试条件最小值典型值.最大值单位VCC输入电源电压4.06.5V ICC 输入电源电流充电模式(RPROG=12K)(1)240500uA 待机模式(充电终止)50100uA 停机模式(RPROG未连接,VCC<VBAT,VCC<VUVLO)3570uA VFLOAT 输出浮充电压0︒C≤T≤85︒C4.158 4.2 4.242V IBAT BAT端充电电流恒流模式,RPROG=2.4K 465500535mA 恒流模式,RPROG=1.2K 93010001070mA 待机模式,VBAT=4.2V 0-2.5-6uA 停机模式12uA 电池反接模式,VBAT=-4V 0.7mA 睡眠模式,VCC=0V01uA ITRIKL 涓流充电电流VBAT<VTRIKL,RPROG=2.4K 405060mA VBAT<VTRIKL,RPROG=1.2K 80100120mA VTRIKL 涓流充电门限电压VBAT上升 2.8 2.9 3.0V VTRHYS 涓流充电迟滞电压VBAT下降6080100mV VUVLO VCC欠压锁定电压VCC上升 3.7 3.8 3.93V VUVHYS VCC欠压锁定迟滞电压VCC下降150200300mV VMSD 手动关断阈值电压VPROG上升 1.15 1.21 1.30V VPROG下降0.9 1.0 1.1V VASD VCC -VBAT锁闭电压VCC上升70100140mV VCC下降53050mV ITERMC/10终止电流门限(2)RPROG=1.2K 0.0850.100.115mA/mA RPROG=2.4K0.0850.100.115mA/mA VPROG PROG引脚电压恒流模式,RPROG=1.2K 0.931.0 1.07V VCHRG CHRG端输出低电平ICHRG=5mA 0.350.6V VSTDBY STDBY端输出低电平ISTDBY=5mA0.350.6V VTEMP_H TEMP脚高端翻转电压8083%VCC VTEMP_L TEMP脚低端翻转电压4245%VCC ∆VRECHG 再充电电池门限电压VFLOAT-VRECHG 50100mV tRECHG 再充电延时时间VBAT由高到低0.8 1.84ms tTERM 充电终止延时时间IBAT降至ICHG/10以下0.63 1.43ms IPROG PROG端上拉电流 2.0uA VCEH CE端“高”电平 1.3V VCEL CE端“低”电平0.7V注释(1):这时处于充电状态,ICC=IVCC-IBATHE4056A1A 线性锂离子电池充电器I T R I K L (m A )I T R I K L (m A )I B A T (m A )I B A T (m A )典型性能曲线恒定电流模式下PROG引脚PROG引脚电压与温度的充电电流与PROG引脚电压的电压与电源电压的关系曲线关系曲线关系曲线稳定输出(浮充)电压与稳定输出(浮充)电压与稳定输出(浮充)电压与充电电流的关系曲线温度的关系曲线电源电压的关系曲线涓流充电电流与温度的涓流充电电流与电源电压的涓流充电门限电压与关系曲线关系曲线温度的关系曲线IBAT(mA)VCC=5V VBAT=4V RPROG=12KVCC=5V VBAT=4V RPROG=12KVCC=5VRPROG=2.4KVCC=5V RPROG=2.4KVCC=5V RPROG=12KRPROG=12KRPROG=1.2KRPROG=12KVCC=5VVBAT=2.5VRPROG=1.2KRPROG=12KVBAT=2.5V TEMP=25°C KVCC=5V RPROG=12KI B A T (m A)I T R I K L (m A )HE4056A1A 线性锂离子电池充电器典型性能曲线充电电流与电池电压的充电电流与电源电压的充电电流与环境温度的关系曲线关系曲线关系曲线再充电电池门限电压与温度的关系曲线VCC=5V RPROG=1.5KTA=0°CTA=25°CTA=50°CRPROG=1.2KRPROG=3KVBAT=4V TEMP=25°C KRPROG=1.2KRPROG=12KVCC=5V VBAT=4VVCC=5V RPROG=12KI B A T (m A )I B A T (m A )I B A T (m A )使用说明HE4056A 是一款专门为锂离子电池设计的线性充电器,利用芯片内部的功率MOSFET对电池进行恒流/恒压充电。

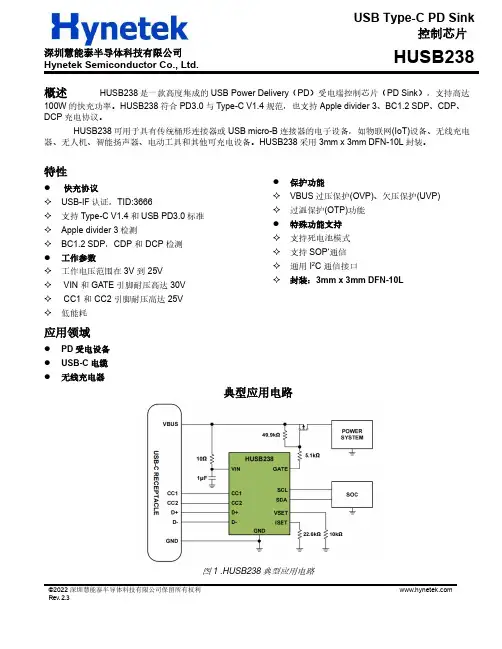

USB Type-C PD Sink控制芯片深圳慧能泰半导体科技有限公司Hynetek Semiconductor Co., Ltd.HUSB238©2022 深圳慧能泰半导体科技有限公司保留所有权利Rev. 概述HUSB238是一款高度集成的USB Power Delivery(PD)受电端控制芯片(PD Sink),支持高达100W的快充功率。
HUSB238符合PD3.0与Type-C V1.4规范,也支持Apple divider 3、BC1.2 SDP、CDP、DCP充电协议。
HUSB238可用于具有传统桶形连接器或 USB micro-B连接器的电子设备,如物联网(IoT)设备、无线充电器、无人机、智能扬声器、电动工具和其他可充电设备。
HUSB238采用3mm x 3mm DFN-10L封装。
特性●快充协议✧USB-IF认证,TID:3666✧支持Type-C V1.4和USB PD3.0标准✧Apple divider 3检测✧BC1.2 SDP,CDP 和 DCP 检测●工作参数✧工作电压范围在3V 到 25V✧ VIN 和GATE 引脚耐压高达30V✧ CC1 和 CC2 引脚耐压高达25V✧低能耗●保护功能✧VBUS过压保护(OVP)、欠压保护(UVP) ✧过温保护(OTP)功能●特殊功能支持✧支持死电池模式✧支持SOP‘通信✧通用I2C 通信接口✧封装:3mm x 3mm DFN-10L应用领域●PD受电设备●USB-C电缆●无线充电器典型应用电路图1 .HUSB238典型应用电路HUSB238DATA SHEET目录概述 (1)特性 (1)应用领域 (1)典型应用电路 (1)目录 (2)版本历史 (3)引脚定义和功能描述 (4)规格指标 (5)绝对最大值 (7)热阻 (7)ESD警告 (7)功能框图 (8)操作原理 (9)概要 (9)VIN引脚 (9)GATE引脚 (9)CC1和CC2引脚 (9)VSET引脚 (9)RDO 测定 (10)I2C工作接口 (11)传统充电器检测 (11)死电池功能 (11)SOP’通信 (11)过压保护OVP (11)欠压保护 UVP (11)过温保护 OTP (11)典型应用电路 (12)封装尺寸 (13)订购指南 (15)Tape & Reel 信息 (16)重要信息 (17)©2022 深圳慧能泰半导体科技有限公司保留所有权利Page 2 of 17DATA SHEET HUSB238 版本历史©2022 深圳慧能泰半导体科技有限公司保留所有权利Page 3 of 17HUSB238DATA SHEET©2022 深圳慧能泰半导体科技有限公司保留所有权利Page 4 of 17引脚定义和功能描述HUSB238(DFN-10)VIN D+D-CC1CC2GATE ISET VSET SCL SDA图2.引脚配置(顶视图)图例说明: A = Analog 模拟引脚 P = Power 电源引脚 D = Digital 数字引脚 I = Input 输入引脚 O = Output 输出引脚OD = Open Drain 开漏输出引脚DATA SHEET HUSB238 规格指标规格除非另有说明,否则测试条件为V IN = 5V,T A = 25°C。

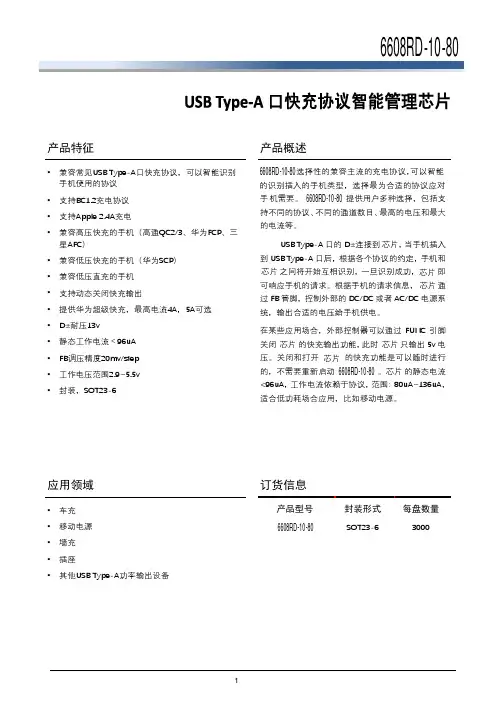

产品特征产品概述▪兼容常见USB Type-A口快充协议,可以智能识别手机使用的协议▪支持BC1.2充电协议▪支持Apple 2.4A充电▪兼容高压快充的手机(高通QC2/3、华为FCP、三星AFC)▪兼容低压快充的手机(华为SCP)▪兼容低压直充的手机▪支持动态关闭快充输出▪提供华为超级快充,最高电流4A,5A可选▪D±耐压13v▪静态工作电流<96uA▪FB调压精度20mv/step▪工作电压范围2.9~5.5v▪封装,SOT23-6兼容机需要。
持不同的协议、不同的通道数目、最高的电压和最大的电流等。
USB Type-A口的D±连接到到USB Type-A口后,根据各个协议的约定,手机和之间将开始互相识别,一旦识别成功,即可响应手机的请求。
根据手机的请求信息,通过FB管脚,控制外部的DC/DC或者AC/DC电源系统,输出合适的电压给手机供电。
在某些应用场合,外部控制器可以通过FUNC引脚关闭的快充输出功能,此时只输出5v电压。
关闭和打开的快充功能是可以随时进行的,不需要重新启动芯片。
的静态电流<96uA,工作电流依赖于协议,范围:80uA~136uA,适合低功耗场合应用,比如移动电源。
订货信息应用领域产品型号封装形式 每盘数量 ▪车充▪移动电源▪墙充▪插座▪其他USB Type-A功率输出设备SOT23-6 3000提供用户多种选择,包括支芯片,当手机插入芯片芯片芯片芯片芯片芯片选择性的主流的充电协议,识别插入的手机类型,选择最为合适的协议应对手可以智能的6608RD-10-806608RD-10-806608RD-10-806608RD-10-806608RD-10-80芯片封装和引脚定义D+GND FB D-VDDFUNCSOT23-6图1. 引脚定义表1. 引脚功能描述引脚编号引脚名称描述1 D+ USB D+,连接到USB Type-A口的D+2 GND 芯片地,连接到系统地3 FB 反馈控制,连接到电源系统的FB4 FUNC 快充使能,10:禁止快充功能;外接200KΩ电阻到地:将高压快充最大电压从12V调节为9V5 VDD6D-USB D-,连接到USB Type-A口的D-极限工作范围表2. 最大工作范围参数取值VDD -0.3v~6.5v D± -0.3v~13v FUNC, FB -0.3v~6v ESD(HBM)±4000V上表所列最大工作范围,如果超过限制值,将可能永久损坏芯片。
一、 车载充电器基本原理1、本质上是DC-DC 降压,小轿车车载电压为12V,卡车车载电压为24V,手机或导航等消费类电子充电器需要的电压为5V,车载充电器本质上就是DC-24V/12V 转为5V。
二、车载充电器IC 型号说明该系列车充IC 提供稳定的电压输出,可编程软启动,转换效率可达90%以上,内部集成VDD 过压保护、欠压保护、过流保护等功能。
型号 输入参数 车充方案 特 性 频率电感封装EN301S 4.75V-30V 5V/1.6A 可替代CX8508,内置MOS 340Khz 15uHSOP8EN302E 4.75V-30V5V/1.8A 可替代CX8508,内置MOS340Khz 15uH ESOP8 EN303E4.75V-30V 5V/2.4A 可替代CX8505,内置MOS340Khz 10uHESOP8EN5302BS 8V-30V 5V/2.4A 可过EMI 认证,内置MOS,输出限流,内置5.6V 稳压管 150Khz 33uH SOP8 EN5402BS 8V-40V 5V/2.4A 可过EMI 认证,内置MOS,输出限流,内置5.6V 稳压管 150Khz 33uH SOP8 EN5414S 8V-40V 5V/3.6A 可过EMI 认证,外置MOS,输出限流,内置5.6V 稳压管 150Khz 33uH SOP8 EN5414E 8V-40V 5V/4.2A 可过EMI 认证,外置MOS,输出限流,内置5.6V 稳压管 150Khz 33uHESOP8EN5415S8V-40V5V/4.2A 可过EMI 认证,外置MOS,双路独立输出,双路输出限流,内置5.6V 稳压管100Khz 33uH SOP8EN5415E 8V-40V 5V/4.8A 可过EMI 认证,外置MOS,双路独立输出,双路输出限流,内置5.6V 稳压管100Khz 33uH ESOP8IC 详细参数和原理可参阅IC 数据手册单片机集成方案全方位解决服务商优质智能电子产品“芯”方案解决商大中华地区联系信息:深圳市英锐恩科技有限公司ENROO-TECH (SHENZHEN )CO.,LTD中国·深圳市福田区福华路嘉汇新城汇商中心27楼2701室Enroo-Tech T echnologies CO., Limited香港新界荃灣青山道388號中國染廠大廈7樓P 室联系电话:86-755-82543411,83167411,83283911,88845951 联系传真:86-755-82543511 全国热线:4007-888-234 联系邮件:***************公司网站: 单片机集成方案全方位解决服务商优质智能电子产品“芯”方案解决商。
南京拓品微电子有限公司NanJing Top Power ASIC Corp.数据手册DATASHEETTP4066(1A线性锂离子电池充电器)TP4066采用ESOP8/DFN2*2-8封装1A 线性锂离子电池充电器Top Power ASIC拓品微电子描述 TP4066是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器,带电池正负极反接保护、输入电源正负极反接保护。
其底部带有散热片的ESOP8/DFN2*2-8封装与较少的外部元件数目使得TP4066成为便携式应用的理想选择。
TP4066可以适合USB 电源和适配器电源工作。
由于采用了内部PMOSFET 架构,加上防倒充电路,所以不需要外部隔离二极管。
热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。
充满电压可分为三档:4.35V ,4.2V ,3.7V 。
而充电电流可通过一个电阻器进行外部设置。
当充电电流在达到最终浮充电压之后降至设定值1/10时,TP4066将自动终止充电循环。
当输入电压(交流适配器或USB 电源)被拿掉时,TP4066自动进入一个低电流状态,将电池漏电流降至1uA 以下。
TP4066在有电源时也可置于停机模式,从而将供电电流降至100uA 。
TP4066的其他特点包括电源自适应、电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED 状态引脚。
特点·锂电池正负极反接保护 ·Vcc 输入端反接保护 ·电源自适应·高达1000mA 的可编程充电电流 ·用于单节锂离子电池·恒定电流/恒定电压操作,有温度自适应可实现充电速率最大化·精度达到±1%的预设充电电压·用于电池电量检测的充电电流监控器输出 ·自动再充电·充电状态双输出、无电池和故障状态显示 ·C/10充电终止 ·涓流电流C/5·无电源时电池漏电小于1uA ·2.9V 涓流充电·软启动限制了浪涌电流 ·电池温度监测功能·采用8引脚ESOP/DFN2*2封装应用·移动电话、PDA ·MP3、MP4播放器 ·数码相机、电子词典·GPS 便携式设备、各种充电器绝对最大额定值·输入电源电压(V CC ):-6.5V ~8V ·PROG :-0.3V ~VCC+0.3V ·BAT :-4.2V ~7V ·CHRG :-0.3V ~8V ·STDBY :-0.3V ~8V ·TEMP :-0.3V ~8V ·CE :-0.3V ~8V·BAT 短路持续时间:连续 ·BAT 引脚电流:1200mA ·PROG 引脚电流:1200uA ·最大结温:160℃·工作环境温度范围:-40℃~85℃ ·贮存温度范围:-65℃~125℃·引脚温度(焊接时间10秒):260℃2.70BATERY VOLTAGE(V)C H A R G E C U R R E N T (m A )3.002.853.153.453.303.603.903.754.054.354.204.504.35V 4.20V 3.70V 00.250.50.751.01.251.51.752.02.552.40200400600800100012001400I BAT完整的充电循环(1000mAh 电池,按照典型电路)典型应用VCCBATCETP4066CHRG STDBYTEMP PROGV IN =5V R VIN 0.4ΩC110uFGLED RLED6784125RprogR2R1C21uFBat-Bat+NTCLI-lon3R CE 100K封装/订购信息CE CHRG STDBY BAT VCCTEMP PROG GND TP4066BYYWW123487658引脚ESOP 封装(底部带有散热片)订单型号 TP4066-4.35V-ESOP8 TP4066-4.2V-ESOP8 TP4066-3.7V-ESOP8器件标记 AYYWW →4.35V BYYWW →4.2V CYYWW →3.7VBYYWW (B 可变,代表不同预设电压。
Table of ContentsChapter 1Summary (3)1.1General Description (3)1.2Key Features (3)1.2.1System Key Features (3)1.2.2AP3306 Key Features (3)1.2.3APR340 Key Features (3)1.2.4AP43771V Key Feature (3)1.3Applications (3)1.4Main Power Specifications (3)1.5Evaluation Board Pictures (4)Chapter 2Power Supply Specification (5)2.1Specification and Test Results (5)2.2Compliance (5)Chapter 3Schematic (6)3.1Board Schematic (6)3.2Bill of Material (BOM) (7)3.3Transformer Design (9)3.4Schematics Description (10)3.4.1AC Input Circuit & Differential Filter (10)3.4.2AP3306 PWM Controller (10)3.4.3APR340 Synchronous Rectification (SR) MOSFET Driver (10)3.4.4AP43771V PD 3.0 Decoder & Protection on/off N MOSFET and Interface to Power Devices (10)Chapter 4The Evaluation Board (EVB) Connections (11)4.1EVB PCB Layout (11)4.2Quick Start Guide before Connection (13)4.3Connection with E-Load (14)Chapter 5Testing the Evaluation Board (15)5.1Input & Output Characteristics (15)5.1.1Input Standby Power (15)5.1.2Multiple Output Full Load Efficiency at Different AC Line Input Voltage (15)5.1.3Multiple Output Average Efficiency at Different Loading (16)5.1.4PD3.0 & PPS Compatible Mode Testing (18)5.2Key Performance Waveforms (18)5.2.165W PD3.0 System Start-up Time (18)5.2.2Q1 / Q2 / Q3 MOSFET Voltage Stress at Full Load @264Vac (19)5.2.3System Output Ripple & Noise with the Cable (20)5.2.5Output Voltage Transition Time from Low to High (23)5.2.6Output Voltage Transition Time from High to Low (24)5.2.7Thermal Testing (25)5.3EMI (Conduction) Testing (26)5.3.1115Vac testing results (26)5.3.2230Vac testing results (27)Chapter 1 Summary1.1 General DescriptionThe 65W ACF PD3.0 PPS Evaluation Board is composed of three main controllers, AP3306, APR340 and AP43771V. AP3306 is a highly integrated Active Clamp Flyback (ACF) controller that is optimally designed for offline power supply to meet ultra-low standby power, high power density, and comprehensive protection requirements.The APR340 is a secondary side Synchronous Rectification (SR) Controller. The AP43771V, a protocol decoder in charge of matching the associated charger capacity and request by an attached Type C-equipped device under charged (DUC), regulates the feedback network of the charger to fulfill voltage and current requirements from DUC.1.2 Key Features1.2.1 System Key Features∙Diodes Patented ACF Topology Implementation for Critical Efficiency Improvement Approaches∙Cost-Effective Implementation for High Efficiency High Power Density Charger∙High-Voltage Startup low standby power (<20mW)∙Meets DOE VI and COC Tier 2 Efficiency Requirements∙USB Type-C Port - Support the Maximum Output of 65W PD3 Function and PPS 21V@20mV/step∙SSR Topology Implementation with an Opto-coupler for Accurate Step Voltage Controlling∙Low overall system BOM cost1.2.2 AP3306 Key Features∙Active Clamp Flyback Topology with Recycled Leakage Energy and Zero Voltage Switching Functions∙High-Voltage Startup∙Embedded VCC LDO for VCCL pin to Guarantee Wide Range Output Voltage∙Constant, Low Output Current in Output Short Situation∙Non-Audible-Noise Quasi-Resonant Control∙Soft Start During Startup Process∙Frequency Fold Back for High Average Efficiency∙Secondary Winding Short Protection with FOCP∙Frequency Dithering for Reducing EMI∙X-CAP Discharge Function∙Useful Pin fault protection:SENSE Pin Floating Protection/FB/Opto-Coupler Open/Short Protection∙Comprehensive System Protection Feature:VOVP/OLP/BNO/SOVP/SUVP 1.2.3 APR340 Key Features∙Synchronous Rectification Works with DCM / QR / ACF operation modes∙Eliminate Resonant Ringing Interference∙Fewest External Components used1.2.4 AP43771V Key Feature∙Support USB PD Rev 3.0 V1.2∙USB-IF PD3.0/PPS Certified TID 4312∙Qualcomm QC5 Certified: QC20201127203∙MTP for System Configuration∙OTP for Main Firmware∙Operating Voltage Range: 3.3V to 21V∙Built-In Regulator for CV and CC Control∙Programmable OVP/UVP/OCP/OTP∙Support Power Saving Mode∙External N -MOSFET Control for VBUS Power Delivery ∙Support e-Marker Cable Detection∙QFN-24Q1.3 Applications∙Quick Charger with full power range of PD3.0 PPS1.4 Main Power Specifications1.5 Evaluation Board Picturesthe height of components.Chapter 2 Power Supply Specification 2.1 Specification and Test Results2.2 ComplianceChapter 3 Schematic3.1 Board SchematicFigure 3: 65W PD3.0 PPS Adapter EVB1 Schematic3.2 Bill of Material (BOM)3.3 Transformer Design BOBBIN PIN Define:3.4 Schematics Description3.4.1 AC Input Circuit & Differential FilterThe Fuse F1 protects against over-current conditions which occur when some main components fails. The NF1 and NF2 are common mode chocks for the common mode noise suppression. The BD is a bridge rectifier which converts alternating current and voltage into direct current and voltage. The CE1~CE4, L1, CE5~CE6 are composed of the Pi filter for filtering the differential switching noise back to AC source.3.4.2 AP3306 PWM ControllerAP3306, a highly integrated A ctive Clamp Flyback (ACF) controller, integrates high-voltage start-up function through HV pin and X-Cap discharging function. It also integrates a VCCL LDO circuit, which allows the LDO to regulate the wide range VCCL to an acceptable value. This makes AP3306 an ideal candidate for wide range output voltage applications such as USB-PD3.0 PPS. With embedded high-side and low-side switch control mechanism, AP3306 provides proper timing sequences to control Q3 (high-side Switch) and Q4 (low-side Switch) operations to implement two key efficiency improvement approaches, namely, ZVS (Zero Voltage Switching) and leakage energy recycling (stored in Csn) to achieve high-power density charger applications. At no load or light load, the AP3306 will enter the burst mode to minimize standby power consumption.3.4.3 APR340 Synchronous Rectification (SR) MOSFET DriverAs a high performance solution, APR340 is a secondary side SR controller to effectively reduce the secondary side rectifier power dissipation which works in DCM operation.3.4.4 AP43771V PD 3.0 Decoder & Protection on/off N MOSFET and Interface to Power DevicesFew important pins provide critical protocol decoding and regulation functions in AP43771V:1) CC1 & CC2 (Pin 11, 10): CC1 & CC2 (Configuration Channel 1 & 2) are defined by USB Type-C spec to provide thechannel communication link between power source and sink device.2) Constant Voltage (CV): The CV is implemented by sensing VFB (pin 8) and comparing with internal reference voltageto generate a CV compensation signal on the OCDRV pin (pin 5). The output voltage is controlled by firmware through CC1/CC2 channel communication with the sink device.3) Constant Current (CC): The CC is implemented by sensing the current sense resistor (RCS, 10mΩ, 1%, Low TCR)and compared with internal programmable reference voltage. The output current is controlled by firmware through CC1/CC2 channel communication with the sink device.4) Loop Compensation:R19 & C19 form the voltage loop compensation circuit, and C18 form the current loop compensation circuit.5) OCDRV (Pin5): It is the key interface link from secondary decoder (AP43771V) to primary regulation circuit (AP3306).It is connected to Opto-coupler PC1 Pin 2 (Cathode) for feedback information based on all sensed CC1 & CC2 signals for getting desired Vbus voltage & current.6) PWR_EN (Pin2) to N-MOSFET Gate: The pin is used to turn on/off N-MOSFET (Q1) to enable/disable voltage outputto the Vbus.Chapter 4 The Evaluation Board (EVB) Connections4.1 EVB PCB LayoutMain Board – 1Figure 4: PCB Layout Top View Figure 5: PCB Layout Bottom View Main Board – 2Figure 6: PCB Layout Top View Figure 7: PCB Layout Bottom ViewMain Board – 3Figure 8: PCB Layout Top View Figure 9: PCB Layout Bottom View Daughter BoardFigure 10: PCB Layout Top View Figure 11: PCB Layout Bottom View4.2 Quick Start Guide before Connection1) B efore starting the 65W EVB test, the end user needs to prepare the following tool, software and manuals.For details, please consult USBCEE sales through below link for further information.USBCEE PD3.0 Test Kit: USBCEE Power Adapter Tester. https:///product-details/4CableFigure 12: Test Kit / Test Cables2) Prepare a certified three-foot Type-C cable and a Standard-A to Micro-B Cable.3) Connect the AC inputs: L & N wires of EVB to AC power supply output “L and N “wires.4) Ensure that the AC source is switched OFF or disconnected before the connection steps.5) A type-C cable for the connection between EVB’s and Type-C receptacles of test kit.6) Output of Type-C port & USB A-port are connected to E-load + & - terminals by cables.Figure 13: The Test Kit Input & Output and E-load ConnectionsType-C Input portto Test KitMini USB portto computer4.3 Connection with E-LoadFigure 14: Diagram of Connections in the Sample BoardChapter 5 Testing the Evaluation Board5.1 Input & Output Characteristics5.1.1 Input Standby Power5.1.2 Multiple Output Full Load Efficiency at Different AC Line Input VoltagePort-C PD3.0_PDO_20V / 15V Average EfficiencyPort-C PD3.0_PDO_9V / 5V Average Efficiency5.1.4 PD3.0 & PPS Compatible Mode TestingCC Mode current limitation function testingThe test is by USBCEE Tester and with E-Load set at CR mode.To Port-C PPS Mode set 21V-1A & 21V-3A and then increase the current (by reducing R) to see the CC-CV curve5.2 Key Performance Waveforms5.2.1 65W PD3.0 System Start-up TimeFigure 15: Turn on time is 160ms at Full Load@ 90Vac5.2.2 Q1 / Q2 / Q3 MOSFET Voltage Stress at Full Load @264VacPrimary side MOSFET : Q1 & Q2 and Secondary side SR MOSFET- Q3Figure 16: Q1 Vds Voltage stress Figure 17: Q2 Vds Voltage stressFigure 18: Q3 Vds Voltage stress5.2.3 System Output Ripple & Noise with the CableConnect 47uF AL Cap and 104MLCC to the cable output unit in parallelFigure 19: 90Vac/60Hz@ 5V/3A ΔV=65.23mV Figure 20: 264Vac/50Hz@5V/3A ΔV=86.03mV Figure 21: 90Vac/60Hz@9V/3A ΔV=58.87mV Figure 22: 264Vac/50Hz@9V/3A ΔV=77.41mV Figure 23: 90Vac/60Hz@15V/3A ΔV=75.58mV Figure 24: 264Vac/50Hz@15V/3A ΔV=62.69mVFigure 25: 90Vac/60Hz@20V/3.25A ΔV=156.9mV Figure 26: 264Vac/50Hz@20V/3.25A ΔV=66.63mV 5.2.4 Dynamic load ----0% Load~100% Load, T=20mS, Rate=15mA/uS (PCB End)Figure 27: 90Vac/60Hz Port-C@ Vout=5V Figure 28: 264Vac/50Hz Port-C@ Vout=5VFigure 29: 90Vac/60Hz Port-C@ Vout=9V Figure 30: 264Vac/50Hz Port-C@ Vout=9VFigure 31: 90Vac/60Hz Port-C@ Vout=15V Figure 32: 264Vac/50Hz Port-C@ Vout=15V Figure 33: 90Vac/60Hz Port-C@ Vout=20V Figure 34: 264Vac/50Hz Port-C@ Vout=20V5.2.5 Output Voltage Transition Time from Low to HighFigure 35: 5V→9V Rise Time = 53.88ms @90Vac Figure 36: 5V→9V Rise Time = 53.11ms @264VacFigure 37: 9V→15V Rise Time = 77.29ms @90Vac Figure 38: 9V→15V Rise Time = 78.52ms @264VacFigure 39: 15V→20V Rise Time = 62.41ms @90Vac Figure 40: 15V→20V Rise Time = 63.34 ms @264Vac5.2.6 Output Voltage Transition Time from High to LowFigure 41: 9V→5V Fall Time = 56.44ms @90Vac Figure 42: 9V→5V Fall Time = 54.00ms @264VacFigure 43: 15V→9V Fall Time = 77.36ms @90Vac Figure 44: 15V→9V Fall Time = 77.41ms @264VacFigure 45: 20V→15V Fall Time = 62.16ms @90Vac Figure 46: 20V→15V Fall Time = 61.55ms @264Vac5.2.7 Thermal TestingOutput Condition : 20V/3.25ATestCondition:Vin=********************************Figure 47: Top Components side Figure 48: Bottom Suface Mount sideBD1: Bridge RectifierQ1 : Primary Side High Voltage N-MOSQ2 : Primary Side High Voltage P-MOSQ3 : Secondary Side Sync-RectifierU1 : AP3306, ACF ControllerU2 : APR340, Sync-Rectifier ControllerNote: Component temperature can be further optimized with various system design and thermal management approaches by manufacturers.5.3 EMI (Conduction) Testing5.3.1 115Vac testing resultsOutput Condition : 20V/3.25AFigure 49: 115Vac/60Hz L line Figure 50: 115Vac/60Hz N line5.3.2 230Vac testing resultsOutput Condition : 20V/3.25AFigure 49: 230Vac/50Hz L line Figure 50: 230Vac/50Hz N line。
南京拓品微电子有限公司NanJing Top Power ASIC Corp.数据手册DATASHEETTP5602 TP5602B移动电源专用4合1单片系统(低成本同步型3A锂电池充电、5V3A 升压、显示、电池保护)TP5602、TP5602B移动电源专用4合1单片系统概述TP5602与TP5602B只在升压模式时,LED灯显示模式有区别。
TP5602在按键升压或自动升压工作时LED灯亮3S,然后熄灭;TP5602B升压工作时则为长亮,直至升压停机,LED熄灭。
两者其他功能、典型应用电路图、注意事项、封装等均相同,下文未特别说明,均为介绍TP5602芯片。
TP5602是一款全集成功能的移动电源专用超大规模集成电路,专为中大功率移动电源设计。
内部将自动充电管理和电池隔离PMOS2、升压管理、电量显示、电池保护等多种功能集成到单一芯片中,外加一个输入隔离PMOS1,一个功率NMOS1,一个电感,少量阻容元件,应用电路简单,性能稳定可靠,免调试大生产,高效高良率。
TP5602采用独特的单一电感复用技术,内置高效同步降压4.2V3A锂电池充电电路和同步升压型5V 3A输出电路;4路LED显示输出可以5段显示充电和放电时的电量,可适用于红、绿、蓝光LED直接驱动,也同时用于异常状态报警显示;无需外部电池保护电路,内部集成电池多种输入和输出保护(过压、过充、欠压、过流、短路等);TP5602提供功能设置:插电自动充电,按键升压,轻载自动停机(升压时);降压充电恒流可调;5V升压输出恒流外部可调。
其QFN24超小型封装与简单的外围电路,使得TP5602也非常适用于其他便携式设备的大功率独立充电或独立的升压管理应用。
TP5602具有宽输入电压(4.2-7V MAX),有防电源反接,充电时对电池充电分为涓流预充、恒流、恒压三个阶段,涓流预充电电流、恒流充电电流都通过外部电阻调整,最大充电电流达3.5A。
充电不同的电池电压时,4LED不同的显示模式。
�最大结温:145℃�工作环境温度范围:-40℃~85℃�贮存温度范围:-65℃~125℃�引脚温度(焊接时间10秒):260℃�高达1000mA 的充电电流�无需MOSFET 、检测电阻或隔离二极管�用于单节锂离子电池、采用SOP 封装的完整线性充电器�恒定电流/恒定电压操作,并具有可在无过热危险的情况下实现充电速率最大化的热调节功能�精度达到±1%的4.2V 预设充电电压�用于电池电量检测的充电电流监控器输出�自动再充电�充电状态双输出、无电池和故障状态显示�C/10充电终止�待机模式下的供电电流为55uA � 2.9V 涓流充电�软启动限制了浪涌电流�电池温度监测功能�采用8引脚SOP/MSOP 封装�移动电话�MP3、MP4播放器�数码相机�电子词典�GPS�便携式设备、各种充电器SS4056是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。
其底部带有散热片的SOP8/MSOP 封装与较少的外部元件数目使得SS4056成为便携式应用的理想选择。
SS4056可以适合USB 电源和适配器电源工作。
由于采用了内部PMOSFET 架构,加上防倒充电路,所以不需要外部隔离二极管。
热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。
充电电压固定于4.2V ,而充电电流可通过一个电阻器进行外部设置。
当充电电流在达到最终浮充电压之后降至设定值1/10时,SS4056将自动终止充电循环。
当输入电压(交流适配器或USB 电源)被拿掉时,SS4056自动进入一个低电流状态,将电池漏电流降至2uA 以下。
SS4056在有电源时也可置于停机模式,以而将供电电流降至55uA 。
SS4056的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED 状态引脚。
�输入电源电压(Vcc ):-0.3V~8V �PROG :-0.3V~Vcc+0.3V �BAT :-0.3V~7V �CHRG :-0.3V~10V �STDBY :-0.3V~10V �TEMP :-0.3V~10V �CE :-0.3V~10V �BAT 短路持续时间:连续�BAT 引脚电流:1200mA �PROG 引脚电流:1200uA1A 线性锂离子电池充电器绝对最大额定值应用特点描述图1图2芯片的高效散热是保证芯片长时间维持较大充电电流的前提。
[训练]锂电池充电电路图锂电池充电电路图锂电池是继«镉、«氢电池之后,可充电电池家族中的佼佼者(锂离子电池以其优良的特性,被广泛应用于:手机、摄录像机、笔记本电脑、无绳电话、电动工具、遥控或电动玩具、照相机等便携式电子设备中。
一.锂电池与银镉、银氢可充电池:锂离子电池的负极为石墨晶体,正极通常为二氧化锂。
充电时锂离子山正极向负极运动而嵌入石墨层中。
放电时,锂离子从石墨晶体内负极表面脱离移向正极。
所以,在该电池充放电过程中锂总是以锂离子形态出现,而不是以金属锂的形态出现。
因而这种电池叫做锂离子电池,简称锂电池。
锂电池具有:体积小、容量大、墜量轻、无污染、单节电压髙、自放电率低、电池循环次数多等优点,但价格较贵。
银镉电池因容量低,自放电严重,且对环境有污染,正逐步被淘汰。
银氢电池具有较高的性能价格比,且不污染环境,但单体电圧只有1. 2V,因而在使用范S上受到限制。
二.锂电池的特点:1、具有更高的重量能量比、体积能量比;2、电压高,单节锂电池电压为3.6V,等于3只银镉或银氢充电电池的审联电压;3、自放电小可长时间存放,这是该电池最突出的优越性;4、无记忆效应。
锂电池不存在«镉电池的所谓记忆效应,所以锂电池充电前无需放电;5、寿命长。
正常工作条件下,锂电池充/放电循环次数远大于500次;6、可以快速充电。
锂电池通常可以采用0.5,1倍容量的电流充电,使充电时间缩短至1,2小时;7、可以随总并联使用;8、山于电池中不含镉、铅、汞等重金属元素,对环境无污染,是当代最先进的绿色电池;9、成本高。
与其它可充电池相比,锂电池价格较贵。
三、锂电池的内部结构:锂电池通常有两种外型:圆柱型和长方型。
电池内部采用螺旋绕制结构,用一种非常精细而渗透性很强的聚乙烯薄膜隔离材料在正.负极间间隔而成。
正极包括山锂和二氧化钻组成的锂离子收集极及山铝薄膜组成的电流收集极。
负极山片状碳材料组成的锂离子收集极和铜薄膜组成的电流收集极组成。
350KHz, 36V/3A Step-down Converter With Soft-Start
General Description
The LP6483S contains an independent 350KHz constant frequency, current mode, PWM step-down converters. The converter integrates a main switch and a synchronous rectifier for high efficiency without an external Schottky diode. The LP6483S is ideal for powering portable equipment that runs from a 2cell Lithium-Ion (Li+) battery. The converter can supply 3000mA of load current from a 4.5V to 36V input voltage. The output voltage can be regulated as low as 0.923V. The LP6483S can also run at 100% duty cycle for low dropout applications.
The LP6483S is available in a SOP8 and ESOP8 package and is rated over the -40°C to 85°C temperature range.
Order Information
LP6483S
□□□
F: Pb-Free
Package Type
SO: SOP-8
SP: ESOP-8(Exposed Pad) Typical Application Circuit Features
◆Input Voltage Range: 4.5V to 36V
◆Output Voltage Range: 0.923V to 12V
◆3000mA Load Current on Channel
◆Up to 94% Efficiency
◆90% Duty Cycle in Dropout
◆<1u A Quiescent Current
◆350KHz Switching Frequency
◆Soft star Function
◆Short Circuit Protection
◆Current Mode Operation
◆Thermal Fault Protection
◆S O P-8a n d E S O P-8 Package
◆RoHS Compliant and 100% Lead (Pb)-Free
Applications
✧Portable Media Players
✧Cellular and Smart mobile phone
✧PDA/DSC
✧GPS Applications
Marking Information
Device Marking Package Shipping
LP6483S LPS
LP6483S
YWX
SO:SOP-8
SP:ESOP-8
3K/REEL
Marking indication:
Y:Production year W:Production period X:Production batch
VIN
Typical Application Circuit
VIN
LP6483S(SOP-8) application circuit
VIN
LP6483S(ESOP-8) application circuit
Functional Pin Description
SW IN
IN SS SS EN
EN FB
FB
S OP -8(Top Vi e w) E S OP -8(To p Vi e w)
Pin Description
Function Block Diagram
Absolute Maximum Ratings
✧Input Voltage to GND -------------------------------------------------------------------------------------------------------------------------------- 36V ✧SW to GND (VSW) ---------------------------------------------------------------------------------------------------------------- -0.3V to VIN +0.3V ✧FB to GND (VFB) ------------------------------------------------------------------------------------------------------------------ -0.3V to VIN +0.3V ✧EN to GND (VEN) --------------------------------------------------------------------------------------------------------------------------- -0.3V to 6V ✧Operating Junction Temperature Range (TJ) --------------------------------------------------------------------------------- -40℃to 150℃✧Maximum Soldering Temperature (at leads, 1 0sec) -------------------------------------------------------------------------------------260℃
Electrical Characteristics
(VIN =VEN, typical values are TA=25℃)
m
m Note: Output Voltage: Vout = VFB X (1+R2/R1) Volts;
Typical Operating Characteristics
Packaging Information
SOP-8(LP6483SASOF)
ESOP-8(LP6483SASPF)。
