高压接地开关安全操作规程及保养高压接地开关是一种用于高压电力系统中的电气设备，用于接地或隔离高压电力设备。
它的安全操作规程和保养对于确保电力系统的安全运行非常重要。
下面是高压接地开关的安全操作规程及保养的一些建议。
一、高压接地开关的安全操作规程1. 操作前的准备工作：（1）操作人员必须具备相关的电力设备操作知识和经验，并具备相应的操作证书。
（2）在操作前，应仔细检查所有操作工具和设备，确保其完好无损。
（3）在操作前，要进行必要的安全检查，确保操作环境安全。
2. 操作时的注意事项：（1）在操作高压接地开关时，必须按照相关的电力系统操作规程进行操作，严格遵守操作流程。
（2）在操作过程中，要保持冷静、集中注意力，严禁嬉戏或分心。
（3）在操作前，应先断开高压电流，确保能够安全操作。
（4）操作时应保持适当的工作姿势，防止疲劳或身体不适造成操作失误。
（5）严禁操作人员在不具备相关资质和经验的情况下进行单人操作，必要时应有人监护。
（6）在操作过程中，严禁操作人员将手指或其他物体放入高压接地开关的孔洞或接地线上。
（7）在操作过程中，应随时关注周围环境和设备的状态，如有异常，应立即停止操作并报告上级。
3. 操作后的注意事项：（1）操作结束后，应检查所有设备和工具是否存放妥善，如发现异常情况应及时处理。
（2）操作结束后，应对高压接地开关进行必要的清洁和维护，确保其可靠运行。
（3）操作结束后，应对操作人员进行必要的培训和汇报，总结操作经验和存在的问题，以便于进一步改进工作。
二、高压接地开关的保养措施1. 定期清洁检查：定期对高压接地开关进行清洁检查，确保其表面无尘、无腐蚀和损坏，保持良好的绝缘性能。
2. 定期润滑：定期对高压接地开关的可移动部分进行润滑，确保其工作灵活和可靠。
使用适当的润滑剂，并遵循相关的润滑规程。
3. 定期校验：定期对高压接地开关的工作状态进行校验，确保其正常工作。
校验包括接地电阻的测量、开关动作的测试等。
湖南铁路科技职业技术学院毕业设计(论文)HXD1C电力机车常见故障及处理方法目录一、HXD1C简述 (1)1总体结构----------------------------------------------------------1 2电气系统----------------------------------------------------------2 3控制系统----------------------------------------------------------2 4转向架-------------------------------------------------------------3 5冷却塔 (3)6牵引变流器 (3)7主变压器----------------------------------------------------------4 8辅助变流器--------------------------------------------------------4二、HXD1C的常见故障及其处理-------------------------------------------41受电弓无法升起或自动降弓故障------------------------------------4 2HXD1C型电力机车主断路器故障 (5)3提牵引主手柄，无牵引力------------------------------------------7 4主变流器故障 (7)5辅助变流器故障 (8)6油泵故障---------------------------------------------------------8 7主变油温高故障---------------------------------------------------8 8牵引风机故障-----------------------------------------------------9 9冷却塔风机故障处理----------------------------------------------9 10空转故障 (9)11110V充电电源(PSU)故障---------------------------------------9 12控制回路接地 (10)13原边过流故障 (10)14各种电气故障不能复位、不能解决的处理-------------------------10 15制动机系统故障产生的惩罚制动---------------------------------10三、其他故障 (10)1控制电源UOv接地故障 (10)2空调接地引起ACU接地故障--------------------------------------11 3主变流器门极驱动板故障-----------------------------------------11 4主流器整流/逆变模块故障---------------------------------------12四、HXD1C日常运用维护保养--------------------------------------------121入库后维护 (12)2运行中维护----------------------------------------------------12 3日常生活维护-------------------------------------------------13致谢 (14)毕业设计（论文）HXD1C电力机车常见故障及处理方法摘要本文介绍了HXD1C型电力机车有关内容的常见故障及其处理方法和日常维护及保养方法，HXD1C型电力机车是交一直一交流电传动的单相工频交流电力机车，机车主电路由主变压器、牵引变流器、牵引电动机三大部分构成。
HXD1C型机车主回路接地故障分析及处理引言：HXD1C型机车是中国铁路总公司研制的交流传动型机车，其主回路接地故障是常见的故障之一、如何正确分析和处理这种故障，对于机车的正常运行具有重要意义。
本文将针对HXD1C型机车主回路接地故障进行详细分析，并提供相应的处理方法。
一、故障现象及分析：1.故障现象：主回路接地故障指主回路中存在接地导致故障，通常表现为主回路电流异常、机车不能正常工作等故障现象。
2.故障分析：主回路接地故障可能是由于以下原因导致：(a)回路绝缘损坏：回路中的电缆绝缘损坏，导致电流通过接地引起故障；(b)导线松动：主回路中的导线未连接好或者连接不牢固，导致电流通过接地引起故障；(c)设备绝缘损坏：主回路中的设备（如牵引变压器、主控制器等）绝缘损坏，导致电流通过接地引起故障；(d)其他原因：如恶劣的工作环境导致主回路接地。
二、故障处理方法：1.故障判断：(a)使用绝缘电阻测试仪对主回路进行测量，观察接地位置；(b)使用超低阻抗法进行接地电阻测量。
2.故障处理：(a)判断接地故障位置后，首先应断开电源，并进行相应的电源隔离；(b)检查接地故障点的设备，例如牵引变压器、主控制器等，修复或更换损坏的设备；(c)检查导线连接，确认导线连接牢固并没有松动；(d)检查接地点的绝缘情况，修复或更换绝缘损坏的部分。
3.故障后的预防：(a)加强对机车回路绝缘的检查，定期进行维护和绝缘测试；(b)加强对导线连接的检查，确保导线连接牢固；(c)加强对设备的维护和定期检查；(d)加强对机车工作环境的管理，确保工作环境符合要求。
三、故障处理注意事项：1.安全第一：在处理故障时，必须确保自身安全，并严格遵守相关安全操作规程。
2.专业人员处理：故障处理过程中，应由经验丰富的专业人员进行操作，确保处理过程正确有效。
3.故障原因分析：在处理故障时，应对故障原因进行分析和判定，避免类似故障再次发生。
4.文档记录：在处理故障的过程中，应详细记录处理细节和结果，以备日后查阅和分析。

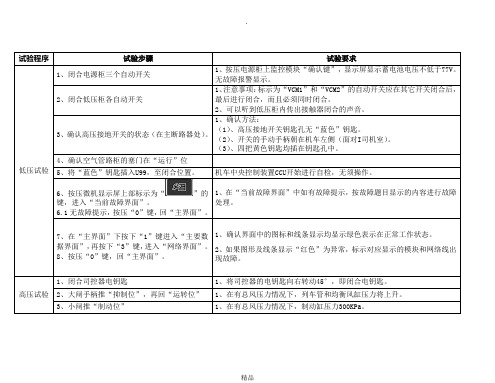

试验程序试验步骤试验要求低压试验1、闭合电源柜三个自动开关1、按压电源柜上监控模块“确认键”，显示屏显示蓄电池电压不低于77V。
无故障报警显示。
2、闭合低压柜各自动开关1、注意事项：标示为“VCM1”和“VCM2”的自动开关应在其它开关闭合后，最后进行闭合，而且必须同时闭合。
2、可以听到低压柜内传出接触器闭合的声音。
3、确认高压接地开关的状态（在主断路器处）。
1、确认方法：（1）、高压接地开关钥匙孔无“蓝色”钥匙。
（2）、开关的手动手柄朝在机车左侧（面对I司机室）。
（3）、四把黄色钥匙均插在钥匙孔中。
4、确认空气管路柜的塞门在“运行”位5、将“蓝色”钥匙插入U99，至闭合位置。
机车中央控制装置CCU开始进行自检，无须操作。
6、按压微机显示屏上部标示为“”的键，进入“当前故障界面”。
6.1 无故障提示，按压“0”键，回“主界面”。
1、在“当前故障界面”中如有故障提示，按故障题目显示的内容进行故障处理。
7、在“主界面”下按下“1”键进入“主要数据界面”，再按下“3”键，进入“网络界面”。
8、按压“0”键，回“主界面”。
1、确认界面中的图标和线条显示均显示绿色表示在正常工作状态。
2、如果图形及线条显示“红色”为异常，标示对应显示的模块和网络线出现故障。
高压试验1、闭合司控器电钥匙1、将司控器的电钥匙向右转动45°，即闭合电钥匙。
2、大闸手柄推“抑制位”，再回“运转位”1、在有总风压力情况下，列车管和均衡风缸压力将上升。
3、小闸推“制动位”1、在有总风压力情况下，制动缸压力300KPa。
4、进入“主要数据界面”4.1 按压微机显示屏“主界面”下的“1”键，进入此界面。
4.2 检查完毕，按压“0”键回主界面。
显示内容 显示颜色 状态说明受电弓红色+黄色受电弓不能出现此种图标，此图标表示受电弓被锁闭。
车顶隔离开关灰色 显示该图形为表示车顶隔离开关在闭合位正常司机室占用 文字显示 白色 显示司机室占用端与操作端要相符合 VCM 文字显示 白色 有文字显示VCM 1“主”、VCM 2“从” 机车模式文字显示白色文字应显示“正常操作”5、将升弓板钮扳倒“合”位 1、观察网压表显示网压在25KV 左右，表示受电弓已升起。
高压开关设备的故障诊断与维修电力系统作为现代社会不可或缺的基础设施，承担着输送和分配电能的重要任务。
而高压开关设备作为电力系统中的重要组成部分，起到了保护和控制电路的关键作用。
然而，由于长期使用和环境因素等原因，高压开关设备可能会出现故障，影响电力系统的正常运行。
因此，准确诊断和及时维修高压开关设备的故障显得尤为重要。
一、故障诊断1. 观察和检查：当高压开关设备出现故障时，首先应进行观察和检查。
通过观察设备的运行状态、外观和周围环境等因素，可以初步判断故障的可能原因。
同时，对设备进行检查，包括检查接线是否正常、观察设备是否存在损坏或磨损等情况，有助于进一步确定故障点。
2. 测试和测量：在故障诊断中，测试和测量是非常重要的手段。
通过使用合适的测试仪器和设备，如电压表、电流表、绝缘电阻测试仪等，可以对高压开关设备的电气参数进行测量，以确定故障点所在。
同时，还可以进行电气特性的测试，如开关的动作时间、闭合电阻等，以进一步判断设备的工作状态和性能。
3. 故障分析：在进行故障诊断时，需要对故障进行分析。
通过分析故障的性质、发生的原因和影响等因素，可以找出故障的根本原因，并制定相应的维修方案。
故障分析还可以帮助预防类似故障的发生，提高设备的可靠性和稳定性。
二、维修措施1. 维修方法：根据故障的性质和原因，选择合适的维修方法是至关重要的。
对于一些简单的故障，如接线松动或烧焦等，可以通过重新连接或更换部件来解决。
而对于一些复杂的故障，如断路器内部零部件的损坏，可能需要进行更加细致和复杂的维修工作，如更换零部件或进行电气连接的修复等。
2. 维修工具：在进行高压开关设备的维修时，需要使用合适的维修工具。
这些工具包括螺丝刀、扳手、钳子、焊接设备等。
正确选择和使用这些工具，不仅可以提高维修效率，还可以保证维修过程的安全性和可靠性。
3. 维修流程：在进行高压开关设备的维修时，需要遵循一定的维修流程。
首先是设备的停电和断电操作，确保维修过程的安全性。
分析HXD1C型电力机车主回路接地故障作者：张灿来源：《科技创新导报》2019年第33期摘; ;要：HXD1C型电力机车是铁路电力机车车型中的一种，功率较大，车体采用整体承重结构及模块化设计，最高运行速度可达每小时120km。
本文就HXD1C型电力机车牵引变流器结构进行介绍，进一步对主回路接地故障及处理方法进行探究，分析试运行过程中遇到故障应该如何处理，旨在维护HXD1C型电力机车的安全可靠运行，仅供相关人员参考。
关键词：HXD1C型电力机车; 主回路; 接地故障中图分类号：U269; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ;文献标识码：A; ; ; ; ; ; ; ; ; ; ; ; 文章编号：1674-098X（2019）11（c）-0080-02HXD1C型电力机车主回路接地故障的出现，会严重影响HXD1C型电力机车运行的安全性和稳定性，存在极大的安全隐患，对于铁路运营也会造成极为不利的影响。
为确保HXD1C 型电力机车主回路接地故障得到顺利解决，需要从外部主回路和内部主回路两个方面入手来探究可行的处理方法。
1; 牵引变流器结构就TGA9牵引变流器来看，其能够满足机车轴式C0-C0的应用需求，功率为1225W，从性质上看为交流传动电力机车。
牵引部电流器结构具有模块化特征，四象限整流器与逆变器的交流模块相同，以DC1800V作为直流环节电压，以二电平三重四象限整流器+VVVF逆变器作为主电路，一组供电单元包括四象限整流器与逆变器，通过轴控方式来实现一台牵引电机供电。
将支持电容、谐振电容以及固定放电电阻等设置于中间直流回路，通过隔离开关并于直流回路，正常工作状态下隔离开关为闭合状态，中间直流回路为单元共用，二次谐振回路同样为单元共用。
1.1 主电路接地检测主电路接地检测的原理可通过主电路单元中间直流电路来进行表述，就主回路接地检测电路来看，其能够对中间直流电路和四象限输入侧电路进行检测，在这一电路中，接地电阻、中间半电压传感器以及中间全电压传感器是主要组成部分，全电压的一半减去半电压，所获得的绝对值在720V以上。
HXD1C型机车主回路接地故障分析及处理向文锋（株洲南车时代电气股份有限公司售后服务中心 412001）摘要：HXD1C型交流传动电力机车由株洲南车时代电气股份有限公司和南车株洲电力机车有限公司在2009年合作开发的，时代电气提供了牵引变流器、辅助变流器及网络控制系统等关键部件。
自机车于2009年10月上线运用到2011年6月，机车报主回路接地故障频繁初步统计为：兰州机务段20车/次，洛阳机务段11车/次，重庆50车/次，株洲机务段11车/次。
本文主旨在于根据以往的事故发生及处理总结主回路接地故障发生原因及处理方法。
关键词：中国南车、牵引变流器、接地HXD1C locomotive of main loop ground fault analysis and processingWenfeng Xiang(ZHUZHOU CSR TIMES ELECTRIC CO.LTD.，After-sale Service，Hunan Zhuzhou city ，412001，China)Abstract:HXD1C type of ac driving locomotive zhuzhou south by car times electric Co., LTD and south car zhuzhou electric locomotive Co., LTD in 2009 years of development cooperation, provide the time electrical traction converters, auxiliary converter and network control system, and other key parts.Since the locomotive in October 2009 to apply online in June 2011, the locomotive of main loop for ground fault frequent preliminary statistics for: lanzhou locomotive car/times 20, luoyang locomotive car/time, chongqing 11 50 car/time, zhuzhou locomotive car / 11 times.The main theme is that according to the former accidents and processing summary of main loop ground fault causes and solutions.Keywords: China South Locomotive and Rolling Stock, Traction converters, Grounded一．主回路电路图 1 .1 主回路电路TGA9型牵引变流器为HXD1C-7200KW机车提供牵引力，每个主变流器控制一个转向架的三个轴，三个轴的电路相同。
