ANSYS基础培训PPT资料【优选版】一、引言ANSYS 作为一款功能强大的工程仿真软件，在众多领域都有着广泛的应用。
为了帮助大家更好地掌握 ANSYS 的基础知识，我们精心准备了这份基础培训 PPT 资料。
二、ANSYS 软件概述（一）ANSYS 是什么ANSYS 是一款集结构、热、流体、电磁、声学等多物理场于一体的大型通用有限元分析软件。
它能够帮助工程师和研究人员在产品设计阶段就对其性能进行准确的预测和优化，从而减少试验次数、缩短研发周期、降低成本。
（二）ANSYS 的主要功能模块1、结构分析模块用于分析各种结构在静态、动态、线性和非线性条件下的应力、应变和位移等。
2、热分析模块可以模拟传热过程，包括稳态和瞬态热分析，以及热结构耦合分析。
3、流体分析模块用于分析流体流动、压力分布、传热和传质等现象。
4、电磁分析模块包括静电场、静磁场、时变电磁场等分析功能。
（三）ANSYS 的工作流程1、前处理包括几何建模、定义材料属性、划分网格等。
2、求解设置求解类型、加载边界条件和载荷，然后进行求解计算。
3、后处理对求解结果进行可视化处理，如查看应力云图、位移云图等，并进行数据分析。
三、ANSYS 前处理（一）几何建模1、直接建模通过 ANSYS 自带的建模工具创建几何模型。
2、导入外部模型可以导入其他 CAD 软件创建的模型，如 SolidWorks、ProE 等。
（二）定义材料属性1、常见材料类型如金属、塑料、橡胶等，并设置相应的弹性模量、泊松比、密度等参数。
2、材料库ANSYS 提供了丰富的材料库，方便用户选择和使用。
（三）网格划分1、网格类型包括四面体网格、六面体网格、混合网格等。
2、网格控制可以设置网格尺寸、网格质量等参数，以保证计算精度和效率。
四、ANSYS 求解（一）加载边界条件1、位移边界条件指定某些节点的位移值。
2、力边界条件施加集中力或分布力。
3、热边界条件设定温度、热流密度等。
（二）选择求解器1、直接求解器适用于小型问题。
利用ANSYS进行优化设计时的几种优化算法本文探讨了利用ANSYS进行优化设计时的几种优化算法。
优化技术理解计算机程序的算法总是很有用的，尤其是在优化设计中。
在这一部分中，将提供对下列方法的说明：零阶方法，一阶方法，随机搜索法，等步长搜索法，乘子计算法和最优梯度法。
(更多的细节参见ANSYS Theory Reference 第20章。
)零阶方法零阶方法之所以称为零阶方法是由于它只用到因变量而不用到它的偏导数。
在零阶方法中有两个重要的概念：目标函数和状态变量的逼近方法，由约束的优化问题转换为非约束的优化问题。
逼近方法：本方法中，程序用曲线拟合来建立目标函数和设计变量之间的关系。
这是通过用几个设计变量序列计算目标函数然后求得各数据点间最小平方实现的。
该结果曲线(或平面)叫做逼近。
每次优化循环生成一个新的数据点，目标函数就完成一次更新。
实际上是逼近被求解最小值而并非目标函数。
状态变量也是同样处理的。
每个状态变量都生成一个逼近并在每次循环后更新。
用户可以控制优化近似的逼近曲线。
可以指定线性拟合，平方拟合或平方差拟合。
缺省情况下，用平方差拟合目标函数，用平方拟合状态变量。
用下列方法实现该控制功能：Command: OPEQNGUI: Main Menu>Design Opt>Method/ToolOPEQN同样可以控制设计数据点在形成逼近时如何加权;见ANSYS Theory Reference。
转换为非约束问题状态变量和设计变量的数值范围约束了设计，优化问题就成为约束的优化问题。
ANSYS程序将其转化为非约束问题，因为后者的最小化方法比前者更有效率。
转换是通过对目标函数逼近加罚函数的方法计入所加约束的。
搜索非约束目标函数的逼近是在每次迭代中用Sequential Unconstrained Minimization Technique(SUMT) 实现的。
收敛检查在每次循环结束时都要进行收敛检查。

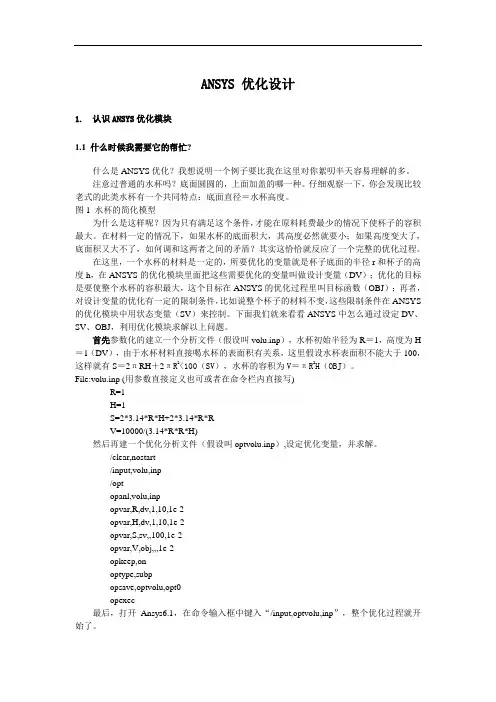

ANSYS 优化设计1.认识ANSYS优化模块1.1 什么时候我需要它的帮忙?什么是ANSYS优化？我想说明一个例子要比我在这里对你絮叨半天容易理解的多。
注意过普通的水杯吗？底面圆圆的，上面加盖的哪一种。
仔细观察一下，你会发现比较老式的此类水杯有一个共同特点：底面直径＝水杯高度。
图1 水杯的简化模型为什么是这样呢？因为只有满足这个条件，才能在原料耗费最少的情况下使杯子的容积最大。
在材料一定的情况下，如果水杯的底面积大，其高度必然就要小；如果高度变大了，底面积又大不了，如何调和这两者之间的矛盾？其实这恰恰就反应了一个完整的优化过程。
在这里，一个水杯的材料是一定的，所要优化的变量就是杯子底面的半径r和杯子的高度h，在ANSYS的优化模块里面把这些需要优化的变量叫做设计变量（DV）；优化的目标是要使整个水杯的容积最大，这个目标在ANSYS的优化过程里叫目标函数（OBJ）；再者，对设计变量的优化有一定的限制条件，比如说整个杯子的材料不变，这些限制条件在ANSYS 的优化模块中用状态变量（SV）来控制。
下面我们就来看看ANSYS中怎么通过设定DV、SV、OBJ，利用优化模块求解以上问题。
首先参数化的建立一个分析文件（假设叫volu.inp），水杯初始半径为R＝1，高度为H ＝1（DV），由于水杯材料直接喝水杯的表面积有关系，这里假设水杯表面积不能大于100，这样就有S＝2πRH＋2πR2<100（SV），水杯的容积为V＝πR2H（OBJ）。
File:volu.inp (用参数直接定义也可或者在命令栏内直接写)R=1H=1S=2*3.14*R*H+2*3.14*R*RV=10000/(3.14*R*R*H)然后再建一个优化分析文件（假设叫optvolu.inp）,设定优化变量，并求解。
/clear,nostart/input,volu,inp/optopanl,volu,inpopvar,R,dv,1,10,1e-2opvar,H,dv,1,10,1e-2opvar,S,sv,,100,1e-2opvar,V,obj,,,1e-2opkeep,onoptype,subpopsave,optvolu,opt0opexec最后，打开Ansys6.1，在命令输入框中键入“/input,optvolu,inp”，整个优化过程就开始了。
ANSYS高级分析-优化设计（一）本篇作为ANSYS最常用也是最有用的高级分析技术优化设计技术的开篇，主要从概念上讲述ANSYS优化设计以及在进行ANSYS优化设计分析时通用的基本步骤和考虑方法（本篇所讲述优化分析同样是基于APDL工具，其它优化设计技术具体实现过程随着对优化设计的逐渐深入会逐步描述）。
1 前言优化设计是一种寻找确定最优设计方案的技术。
所谓“最优设计”，指的是一种方案可以满足所有的设计要求，而且所需的支出（如重量，面积，体积，应力，费用等）最小。
也就是说，最优设计方案就是一个最有效率的方案。
设计方案的任何方面都是可以优化的，比如说：尺寸（如厚度），形状（如过渡圆角的大小），支撑位置，制造费用，自然频率，材料特性等。
实际上，因为ANSYS具有专业的和强大的分析能力，具有开放的使用环境，所以所有可以参数化的ANSYS选项都可以作优化设计。
ANSYS参数化设计语言APDL用建立智能分析的手段为用户提供了自动循环的功能，也就是说，程序的输入可设定为根据指定的函数、变量以及选出的分析标准决定输入的形式。
APDL允许复杂的数据输入，使用户实际上对任何设计或分析有控制权。
例如尺寸、材料、载荷、约束位置和网格密度等。
APDL扩展了传统有限元分析之外的能力，并扩展了更高级运算，包括灵敏度研究、零件库参数化建模，设计修改和设计优化。
APDL是一种为ANSYS 二次开发专门设计开发的解释性文本语言，其内容包括参数、数组参数、表达式和函数、分支和循环、重复功能和缩写以及宏和用户程序等。
2 优化设计步骤基于APDL的参数化设计的方法采用ANSYS的批处理方法进行优化的，其主要的优化设计过程通常包括以下几个步骤，这些步骤根据用户所选用优化方法的不同（批处理GUI 方式）而有细微的差别。
生成分析文件：生成分析文件与通常的ANSYS分析并没有很大的不同，唯一的区别就是：优化的分析文件必须是参数化的。
也就是说，必须定义一些参量，至少要把所有的设计变量，状态变量和目标变量定义为参量形式。
