砌体结构第一节材料性能第二节基本设计原则第三节承载力第四节混合结构设计第五节房屋部件第六节抗震设计要点砌体结构1材料性能砌体结构分类砌体结构材料◆无筋砌体：砖砌体、砌块砌体、石砌体◆配筋砌体：配有钢筋或钢筋混凝土的砌体。
网状和水平配筋砖砌体、组合砌体、配筋砌块砌体◆块体：普通砖、多孔砖、砌块、石材◆砂浆：水泥砂浆、混合砂浆、砌块专用砂浆◆钢筋◆混凝土1.烧结砖●烧结普通砖原料：粘土、煤矸石、页岩、粉煤灰标准规格：240mm x 115mm x 53mm适用范围：地上及地下结构●烧结多孔砖原料：同烧结普通砖，孔洞率不大于35%规格：KM1（190mm x 190mm x 90mm）、KP1（240mmx 115mm x 90mm）、KP2（240mm x 180mm x 115mm）适用范围：地上结构优点：减轻自重、减少砂浆用量、减少工时、节约粘土2.蒸压硅酸盐砖●蒸压灰砂普通砖原料：石英砂、石灰●蒸压粉煤灰普通砖原料：粉煤灰、石灰、石膏和集料3.混凝土砖●混凝土普通砖●混凝土多孔砖原料：水泥、砂、石强度等级：MU25、MU20、MU15适用范围：不得用于温度长期超过200、聚冷聚热和受酸性介质侵蚀的部位强度等级：MU30、MU25、MU20、MU15常用尺寸：多孔砖：240mm x 115mm x 90mm、240mm x 190mm x 90mm、190mm x 190mm x 90mm实心砖：240mm x 115mm x 53mm、240mm x 115mm x 90mm4.砌块●混凝土小型空心砌块原料：普通混凝土；孔洞率为25%~50%，单排孔和多排孔主要规格：390mm x 190mm x 190mm●轻集料混凝土空心砌块原料：普通混凝土（陶粒、火山灰混凝土）+煤渣、煤矸石5.石材●料石外形规则，高度及宽度不宜小于200mm●毛石形状不规则，中部厚度不应小于200mm强度等级：MU20、MU15、MU10、MU7.5、MU5砌块的厚度及空心率根据结构的承载力、稳定性、构造和热工要求确定强度等级：MU100、MU80、MU60、MU50、MU40、MU30、MU20以边长为70mm的立方体试块的抗压强度表示1材料性能-砂浆砂浆定由胶结材料（石灰、水泥）和细骨料（砂）加水搅拌而成的混合物◆砂浆的作用a)将块体连接成整体而共同工作b)抹平块体表面而使砌体受力均匀c)填满块体间缝隙，提高砌体的保温性和抗冻性◆砂浆的分类a)水泥砂浆：水泥和砂拌合而成b)混合砂浆：水泥、掺和料和砂拌合而成c)非水泥砂浆：石灰和砂拌合而成d)砌块专用砂浆：掺入一定比例的掺和料和外加剂◆砂浆的特性a)流动性：砂浆的稠度（标准锤体沉入深度）砖砌体：70mm~100mm砌块砌体：50mm~70mm石砌体：30mm~50mma)保水性：保持水分的能力，以分层度表示●砂浆的强度为28天龄期的边长为70.7mm的立方体试件的抗压强度指标；分为M15、M10、M7.5、M5、M2.5；●混合砂浆因添加了掺和料，强度比同等级的水泥砂浆高；1材料性能砂浆性能对比表材料强度汇总表砌体无筋砌体砖砌体砌块砌体石砌体配筋砌体配筋砖砌体组合砌体配筋砌块砌体砌筑方法：●一顺一顶●梅花顶●三顺一顶墙体厚度：120mm（半砖）、240mm（1砖）、370mm（1砖半）、490mm（2砖）、620mm（2砖半）、740mm（3砖）水平网状配筋砌体混凝土或砂浆面层组合砌体钢筋混凝土构造柱组合墙在水平灰缝中配置钢筋网片偏心距超限的外侧配置钢筋设置间距≤4m的构造柱提高轴心抗压承载力提高偏心抗压承载力提高砖墙的承载力及抗震性1材料性能-砌体配筋砌块砌体：在竖向孔洞中设置竖向钢筋，配以水平分布钢筋和箍筋，然后灌注混凝土形成配筋砌块砌体。

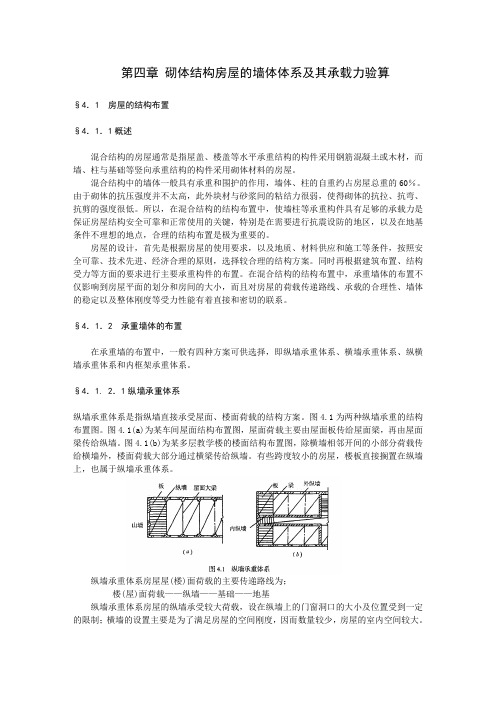

第四章砌体结构房屋的墙体体系及其承载力验算§4．1 房屋的结构布置§4．1．1概述混合结构的房屋通常是指屋盖、楼盖等水平承重结构的构件采用钢筋混凝土或木材，而墙、柱与基础等竖向承重结构的构件采用砌体材料的房屋。
混合结构中的墙体一般具有承重和围护的作用，墙体、柱的自重约占房屋总重的60％。
由于砌体的抗压强度并不太高，此外块材与砂浆间的粘结力很弱，使得砌体的抗拉、抗弯、抗剪的强度很低。
所以，在混合结构的结构布置中，使墙柱等承重构件具有足够的承载力是保证房屋结构安全可靠和正常使用的关键，特别是在需要进行抗震设防的地区，以及在地基条件不理想的地点，合理的结构布置是极为重要的。
房屋的设计，首先是根据房屋的使用要求，以及地质、材料供应和施工等条件，按照安全可靠、技术先进、经济合理的原则，选择较合理的结构方案。
同时再根据建筑布置、结构受力等方面的要求进行主要承重构件的布置。
在混合结构的结构布置中，承重墙体的布置不仅影响到房屋平面的划分和房间的大小，而且对房屋的荷载传递路线、承载的合理性、墙体的稳定以及整体刚度等受力性能有着直接和密切的联系。
§4．1．2 承重墙体的布置在承重墙的布置中，一般有四种方案可供选择，即纵墙承重体系、横墙承重体系、纵横墙承重体系和内框架承重体系。
§4．1. 2．1纵墙承重体系纵墙承重体系是指纵墙直接承受屋面、楼面荷载的结构方案。
图4.1为两种纵墙承重的结构布置图。
图4.1(a)为某车间屋面结构布置图，屋面荷载主要由屋面板传给屋面梁，再由屋面梁传给纵墙。
图4.1(b)为某多层教学楼的楼面结构布置图，除横墙相邻开间的小部分荷载传给横墙外，楼面荷载大部分通过横梁传给纵墙。
有些跨度较小的房屋，楼板直接搁置在纵墙上，也属于纵墙承重体系。
纵墙承重体系房屋屋(楼)面荷载的主要传递路线为；楼(屋)面荷载——纵墙——基础——地基纵墙承重体系房屋的纵墙承受较大荷载，设在纵墙上的门窗洞口的大小及位置受到一定的限制；横墙的设置主要是为了满足房屋的空间刚度，因而数量较少，房屋的室内空间较大。
同济大学建筑工程系
2011年

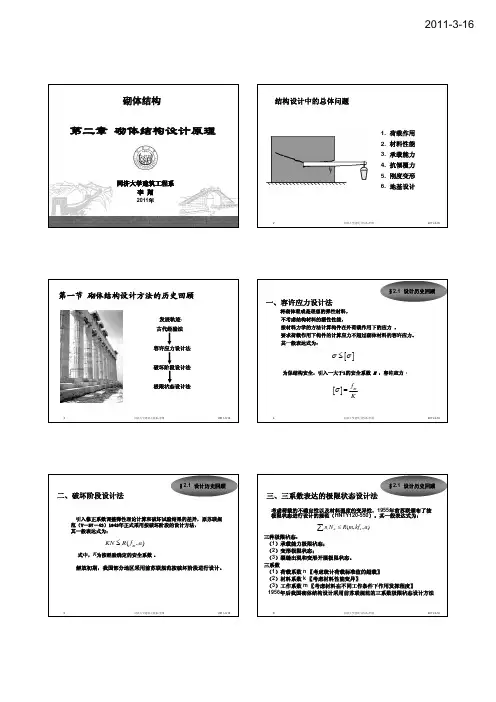

第二章砌体结构设计原理
李翔
砌体结构
2 同济大学建筑工程系-李翔
3 2011-3-16
按材料力学的方法计算构件在外荷载作用下的应力，要求荷载作用下构件的计算应力不超过砌体材料的容许应力。
，容许应力
：
§2.1 设计历史回顾
2011-3-16引入修正系数调整弹性理论计算和破坏试验结果的差异，原苏联规范（Y－57－43）1943年正式采用按破坏阶段的设计方法，解放初期，我国部分地区采用前苏联规范按破坏阶段进行设计。
§2.1 设计历史回顾2011-3-16
三、三系数表达的极限状态设计法
1955年前苏联颁布了按）。
其一般表达式为：
〖考虑统计荷载标准值的超载〗〖考虑材料在不同工作条件下作用发挥程度〗
年后我国砌体结构设计采用前苏联规范的三系数极限状态设计方法
§2.1 设计历史回顾
2011-3-16)0
n X =§2.3 设计分项系数因素
平均值
2011-3-16
3.2
2.7三级表2－2
故砌体结构构件的承载力极限状态的目标可靠指标为3.7
§2.3 设计分项系数
一次二阶矩法
§2.3 设计分项系数环境类别限定材料最低强度补充构造要求
14 同济大学建筑工程系-李翔2011-3-16。
