电子元件焊接工艺作业指导书第1章基础知识 (3)1.1 电子元件概述 (4)1.2 焊接工艺的基本原理 (4)第2章焊接材料与工具 (4)2.1 焊料与助焊剂 (4)2.1.1 焊料 (4)2.1.2 助焊剂 (4)2.2 焊接工具及其选用 (5)2.2.1 焊接工具概述 (5)2.2.2 焊台的选用 (5)2.2.3 烙铁的选用 (5)2.2.4 吸锡器 (5)2.2.5 焊接辅助工具 (5)2.3 防护用品与安全操作 (5)2.3.1 防护用品 (5)2.3.2 安全操作 (5)第3章焊接前的准备 (6)3.1 元件检查与整理 (6)3.1.1 元件外观检查 (6)3.1.2 元件电气功能检查 (6)3.1.3 元件标识检查 (6)3.1.4 元件分类整理 (6)3.2 焊接工作台的布置 (6)3.2.1 工作台面积 (6)3.2.2 工作台整洁 (6)3.2.3 焊接工具及材料摆放 (6)3.2.4 防止元件损伤 (6)3.3 焊接设备的调试与维护 (7)3.3.1 设备调试 (7)3.3.2 焊接设备维护 (7)3.3.3 焊接工具检查 (7)3.3.4 安全防护 (7)第4章手工焊接技术 (7)4.1 焊接基本操作步骤 (7)4.1.1 准备工作 (7)4.1.2 焊接步骤 (7)4.2 常见焊接缺陷及其预防 (8)4.2.1 冷焊 (8)4.2.2 气孔 (8)4.2.3 桥接 (8)4.2.4 虚焊 (8)4.3.1 外观检查 (8)4.3.2 功能检查 (8)4.3.3 焊接质量评判 (8)第5章自动焊接技术 (8)5.1 自动焊接设备概述 (8)5.1.1 设备分类 (8)5.1.2 设备选型 (8)5.2 自动焊接工艺参数的选择 (9)5.2.1 焊接电流 (9)5.2.2 焊接速度 (9)5.2.3 焊接时间 (9)5.2.4 焊接压力 (9)5.3 自动焊接质量的控制 (9)5.3.1 焊接质量控制措施 (9)5.3.2 焊接质量检测 (9)5.3.3 异常处理 (10)第6章特殊焊接工艺 (10)6.1 无铅焊接技术 (10)6.1.1 概述 (10)6.1.2 无铅焊接材料 (10)6.1.3 无铅焊接工艺参数 (10)6.1.4 无铅焊接注意事项 (10)6.2 气相焊接技术 (10)6.2.1 概述 (10)6.2.2 气相焊接设备与材料 (10)6.2.3 气相焊接工艺参数 (10)6.2.4 气相焊接注意事项 (11)6.3 激光焊接与超声波焊接技术 (11)6.3.1 激光焊接技术 (11)6.3.1.1 概述 (11)6.3.1.2 激光焊接设备与材料 (11)6.3.1.3 激光焊接工艺参数 (11)6.3.1.4 激光焊接注意事项 (11)6.3.2 超声波焊接技术 (11)6.3.2.1 概述 (11)6.3.2.2 超声波焊接设备与材料 (11)6.3.2.3 超声波焊接工艺参数 (11)6.3.2.4 超声波焊接注意事项 (12)第7章表面贴装技术（SMT） (12)7.1 SMT工艺概述 (12)7.2 贴片元件的安装与焊接 (12)7.2.1 贴片元件安装 (12)7.2.2 贴片元件焊接 (12)7.3.1 焊接质量检查 (12)7.3.2 质量控制措施 (13)第8章焊接后处理 (13)8.1 焊接后清洗工艺 (13)8.1.1 清洗目的 (13)8.1.2 清洗方法 (13)8.1.3 清洗流程 (13)8.1.4 清洗注意事项 (13)8.2 焊接后检验与返修 (14)8.2.1 检验目的 (14)8.2.2 检验方法 (14)8.2.3 检验标准 (14)8.2.4 返修流程 (14)8.3 焊点加固与保护 (14)8.3.1 加固目的 (14)8.3.2 加固方法 (14)8.3.3 加固注意事项 (14)第9章焊接质量缺陷分析及解决措施 (15)9.1 焊接质量缺陷的分类 (15)9.2 常见焊接缺陷原因分析 (15)9.2.1 焊点缺陷 (15)9.2.2 焊接形状缺陷 (15)9.2.3 焊接结构缺陷 (15)9.2.4 焊接功能缺陷 (15)9.3 焊接缺陷解决措施 (15)9.3.1 焊点缺陷解决措施 (15)9.3.2 焊接形状缺陷解决措施 (16)9.3.3 焊接结构缺陷解决措施 (16)9.3.4 焊接功能缺陷解决措施 (16)第10章焊接工艺管理与优化 (16)10.1 焊接工艺文件的编制与管理 (16)10.1.1 编制焊接工艺文件 (16)10.1.2 焊接工艺文件管理 (16)10.2 焊接过程控制与优化 (16)10.2.1 焊接过程控制 (16)10.2.2 焊接过程优化 (17)10.3 焊接工艺发展趋势与新技术应用展望 (17)10.3.1 焊接工艺发展趋势 (17)10.3.2 新技术应用展望 (17)第1章基础知识1.1 电子元件概述电子元件是电子产品中的基本组成部分，其种类繁多，功能各异。
电子元器件基础知识培训教材一、引言在现代电子技术领域，电子元器件是构成各种电子设备的基础。
无论是简单的电路还是复杂的系统，都离不开电子元器件的作用。
了解电子元器件的基础知识，对于从事电子技术相关工作的人员以及电子爱好者来说，都是至关重要的。
二、电子元器件的分类（一）电阻器电阻器是限制电流流动、调节电路中电压和电流比例的元件。
其主要参数包括电阻值、功率、精度等。
电阻器根据制造材料和结构的不同，可分为碳膜电阻、金属膜电阻、绕线电阻等。
（二）电容器电容器是储存电荷的元件，常用于滤波、耦合、旁路等电路中。
电容器的主要参数有电容值、耐压值、介质材料等。
常见的电容器有电解电容、陶瓷电容、钽电容等。
（三）电感器电感器能够储存磁场能量，在电路中主要用于滤波、谐振、变压等。
其主要参数包括电感量、品质因数、额定电流等。
常见的电感器有空心电感、磁芯电感等。
（四）二极管二极管具有单向导电性，常用于整流、检波、稳压等电路。
常见的二极管有整流二极管、稳压二极管、发光二极管等。
（五）三极管三极管是一种具有放大作用的半导体器件，可用于放大、开关等电路。
根据结构和工作原理的不同，三极管分为 NPN 型和 PNP 型。
（六）集成电路集成电路是将多个电子元器件集成在一块芯片上的器件，具有体积小、性能高、可靠性强等优点。
常见的集成电路有运算放大器、微处理器、存储器等。
三、电子元器件的识别（一）电阻器的识别电阻器的阻值通常标注在其表面，可以通过色环法或直接标注数字来表示。
色环法是通过不同颜色的环来表示电阻值和精度，需要记住相应的颜色代码。
数字标注则直接给出电阻值和精度。
（二）电容器的识别电容器的电容值和耐压值通常也标注在其表面。
电解电容一般会直接标注电容值和耐压值，而陶瓷电容等小容量电容则可能使用数字代码来表示电容值。
（三）电感器的识别电感器的电感量通常标注在其外壳上，有些电感器可能没有标注，需要通过测量来确定。
（四）二极管的识别二极管的极性可以通过其外壳上的标记来判断，一般来说，有银色环或白色环的一端为负极。
电子知识培训资料一、常用元器件的识别1、电阻电阻在电路中用“R”加数字表示，如： R1 表示编号为 1 的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置等。
常用电阻的种类有碳膜电阻、金膜电阻、水泥电阻、瓷电阻、贴片电阻等。
1)参数识别：电阻的单位为欧姆(Ω)，倍率单位有：千欧(KΩ)，兆欧(MΩ)等。
换算方法是： 1 兆欧=1000 千欧=1000000 欧。
电阻的参数标注方法有 3 种，即直标法、色标法和数标法。
A、数标法主要用于贴片等小体积的电阻，数标法普通为三位数，前两位代表有效数，后一位代表倍率。
如上图所示的贴片电阻 102 表示1 KΩ。
B、色环标注法使用最多。
有四色环电阻、五色环电阻(精密电阻)，色环标注法的前两条色环 (四色环电阻)或者前三条色环(五色环电阻)代表有效数字，倒数第二条代表倍率，最后一条代表误差。
如:上图所示的色环电阻，它的前三条色环棕、绿、黑表示有效数字 150，倒数第二条金色表示倍率 X0.1，它的阻值为150 X0.1=15Ω，最后一条棕色表示误差为±1%。
2)电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差(%)银色X0.01 ±10金色X0.1 ±5黑色0 +0棕色 1 X10 ±1红色 2 X100 ±2橙色 3 X1000黄色 4 X10000绿色 5 X100000 ±0.5蓝色 6 X1000000 ±0.2紫色7 X10000000 ±0.1灰色8 X100000000白色9X10000000003) 不同功率的电阻对应的相关尺寸：尺寸功率ФD±0.5mm1/8W 1/4W 1/2W 1W 2W 3W5W4)贴片电阻各类参数L(mm) ±0.21.01.62.0 1/8W 、1/4W2、电容1) 电容在电路中普通用“C ”加数字表示(如C13 表示编号为 13 的电容)。
电子元器件培训方案一、培训背景与目的随着科技的迅速发展和各行业对电子产品需求的不断增加，电子元器件的应用也日益广泛。
然而，由于电子元器件的种类繁多、功能复杂，对于从事与电子元器件相关行业的工程师和技术人员来说，需要具备扎实的电子元器件专业知识和技能。
为了提高员工的专业水平和技能素质，本培训方案旨在对电子元器件进行系统性、全面的培训，以满足公司业务发展需求。
二、培训内容及安排1. 电子元器件基础知识培训1.1 电子元器件的分类与特点1.2 电子元器件的基本参数与性能1.3 电子元器件的常见规格与封装1.4 电子元器件的功能与应用场景2. 电子元器件的测试与测量2.1 电子元器件测试的基本原理2.2 常用的电子元器件测试仪器与设备2.3 电子元器件测试的注意事项与技巧3. 电子元器件的选型与采购3.1 电子元器件选型的基本原则3.2 电子元器件选型与应用案例分析3.3 电子元器件采购的流程与管理4. 电子元器件的焊接与组装4.1 电子元器件的常见焊接方法与工艺4.2 电子元器件的组装与连接技术4.3 电子元器件焊接与组装的常见问题与解决方法5. 电子元器件的故障排除与维修5.1 电子元器件故障排除的基本原理与方法5.2 常见的电子元器件故障案例与分析5.3 电子元器件维修的注意事项与技巧三、培训方法1. 理论讲授：通过课堂教学授课，介绍电子元器件的基础知识、测试与测量、选型与采购、焊接与组装、故障排除与维修等内容，让学员了解电子元器件的相关知识与技能。
2. 实践操作：通过实际操作和实验，让学员亲自动手进行电子元器件的测试、组装、焊接等操作，提高其实际操作能力和技巧。
3. 案例分析：通过分析实际案例，让学员了解电子元器件在实际工程中的应用场景和常见问题，并提供解决方案，以提高学员的问题解决能力。
四、培训评估与考核1. 学员学习情况的评估：根据学员在课堂教学及实践操作中的表现，进行学习情况的评估，包括学习态度、学习效果等。
电子元器件和焊接技术第一节常用电子元器件的识别教学目的：识别各种常用的电子元器件，熟悉他们的名称、符号、规格和用途。
学会用基本的检测方法判断元器件的质量好坏。
教学重点：各种常用的电子元器件，熟悉他们的名称、符号、规格和用途。
教学目的：各种常用的电子元器件的测试方法。
教学过程：一、常用电子元器件导入：电子电路是由电子元器件组成的。
常用的电子元器件：电阻器、电容器、电感器、半导体器件、电声器件、光电器件及各种传感器等。
本章将介绍这些元器件的特性、种类、命名方法、主要技术指标、引脚的识别和测量方法。
1、电阻器什么叫电阻？它的性质是对电流有阻碍作用，并且对直流电和低频交流电的阻碍相同，在电路中常用于控制电流和电压的大小以及实现阻抗匹配等。
电阻器和电位器根据国家标准的规定，电阻器及电位器的型号由四部分组成：第一部分为主称，用字母表示，“R”表示电阻器，“W”表示电位器；第二部分表示电阻器主要材料，一般用一个字母表示；第三部分表示电阻器的主要特征，一般用一个数字或一个字母表示；第四部分表示序号，一般用数字表示，以区别该电阻器的外形尺寸及性能指标等。
二、电阻器的检测方法与经验：1 固定电阻器的检测。
A 将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。
为了提高测量精度，应根据被测电阻标称值的大小来选择量程。
由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。
根据电阻误差等级不同。
读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。
如不相符，超出误差范围，则说明该电阻值变值了。
B 注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。

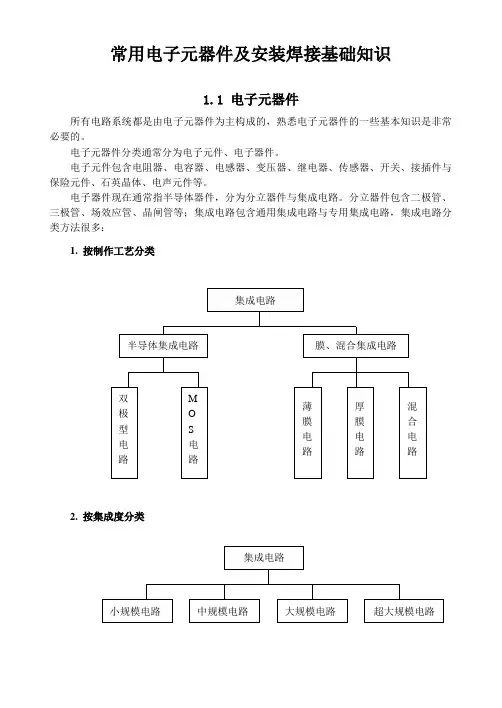

常用电子元器件及安装焊接基础知识1.1 电子元器件所有电路系统都是由电子元器件为主构成的，熟悉电子元器件的一些基本知识是非常必要的。
电子元器件分类通常分为电子元件、电子器件。
电子元件包含电阻器、电容器、电感器、变压器、继电器、传感器、开关、接插件与保险元件、石英晶体、电声元件等。
电子器件现在通常指半导体器件，分为分立器件与集成电路。
分立器件包含二极管、三极管、场效应管、晶闸管等；集成电路包含通用集成电路与专用集成电路，集成电路分类方法很多：1. 按制作工艺分类2. 按集成度分类3. 混合分类1.1.1 电阻器电阻器简称电阻，是电子电器设备中用得最多的基本元件之一，通常占元器件总数的30％以上。
在电路中要紧起分流、限流、分压、偏置、损耗功率等作用。
1.1.1.1 电阻器的分类电阻器的种类繁多，形状各异，功率也各有不一致。
分类方法见表1-1。
表1-1 电阻器的分类电阻器非线绕电阻器金属膜电阻器碳膜电阻器线绕电阻器敏感式电阻器（多为半导体材料）光敏电阻器热敏电阻器力敏电阻器磁敏电阻器气敏电阻器厚膜电阻网络电位器碳膜电位器金属膜电位器线绕电位器1.1.1.2 电阻器的要紧参数电阻的要紧参数有标称阻值、阻值误差、额定功率、最高工作温度、最高工作电压、静噪声电动势、温度特性、高频特性等，通常情况仅考虑前三项。
1.1.1.3 电阻器的型号命名法电阻器的型号通常由四部分构成，见表1-2。
表1-2 电阻器的型号命名方法1.1.1.4 电阻器的参数识别1. 单位电阻器在电路中常用“R”加数字表示，如：R1表示编号为1的电阻。
电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。
换算方法是：1兆欧=1000千欧=1000000欧。
2. 标称阻值为了使厂家生产时不致规格太多，又能够让使用者在一定的同意误差范围内选用需要的电阻值，故规定标称阻值系列，见表1-3。
表1-3 标称阻值系列3. 参数标注方法电阻的参数标注方法有3种，即直标法、数标法与色标法。
