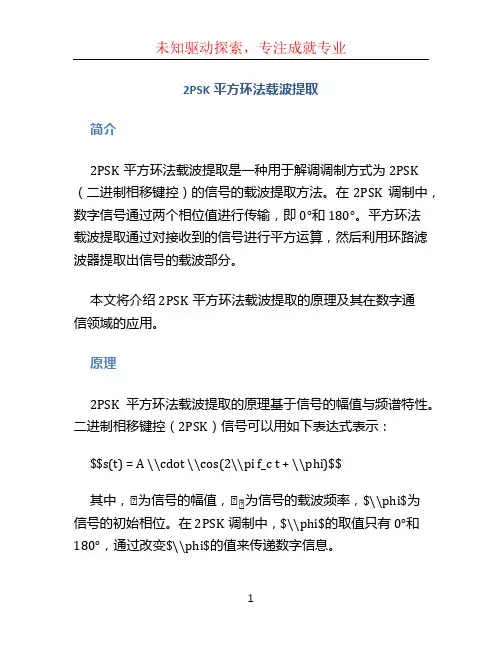

2PSK平方环法载波提取简介2PSK平方环法载波提取是一种用于解调调制方式为2PSK (二进制相移键控)的信号的载波提取方法。
在2PSK调制中,数字信号通过两个相位值进行传输,即0°和180°。
平方环法载波提取通过对接收到的信号进行平方运算,然后利用环路滤波器提取出信号的载波部分。
本文将介绍2PSK平方环法载波提取的原理及其在数字通信领域的应用。
原理2PSK平方环法载波提取的原理基于信号的幅值与频谱特性。
二进制相移键控(2PSK)信号可以用如下表达式表示:$$s(t) = A \\cdot \\cos(2\\pi f_c t + \\phi)$$其中,A为信号的幅值,A A为信号的载波频率,$\\phi$为信号的初始相位。
在2PSK调制中,$\\phi$的取值只有0°和180°,通过改变$\\phi$的值来传递数字信息。
当接收到经过信道传输后的2PSK信号时,其表达式可以表示为:$$r(t) = A \\cdot \\cos(2\\pi f_c t + \\phi + \\theta)$$其中,$\\theta$为噪声引起的相位偏移。
为了提取信号中的载波频率并减小噪声的影响,可以将接收到的信号进行平方运算:$$r^2(t) = A^2 \\cdot \\cos^2(2\\pi f_c t + \\phi +\\theta)$$对上式进行展开并应用三角恒等式可以得到:$$r^2(t) = \\frac{A^2}{2}(1 + \\cos(4\\pi f_c t + 2\\phi + 2\\theta))$$通过对A2(A)进行滤波可以得到:$$y(t) = \\frac{A^2}{2} \\cos(4\\pi f_c t + 2\\phi +2\\theta)$$从上式中可以看出,A(A)的频率成分是信号的载波频率的两倍,因此可以通过对A(A)进行环路滤波来提取信号的载波频率。
2PSK与2DPSK系统性能分析2PSK和2DPSK都是数字调制技术中的一种调制方式。
它们分别是二进制相移键控(2-phase shift keying,2PSK)和二进制差分相移键控(2-differential phase shift keying,2DPSK)。
2PSK是一种基本的调制方式,它将每个比特映射到一个相移角度。
具体地说,1比特映射到0°的相位偏移,0比特映射到180°的相位偏移。
因此,在2PSK中,相位谱只有两个离散的相位值。
2DPSK是在2PSK的基础上引入了相邻符号的相对相位差(differential phase),而不是绝对相位值。
具体来说,在2DPSK中,1比特时,相对相位差为0°,0比特时,相对相位差为180°。
因此,2DPSK相位谱仍然只有两个离散的相位差。
两种调制方式的性能分析主要集中在误码率(bit error rate, BER)和功率效率上。
首先从误码率角度考虑,2PSK和2DPSK的误码率性能较为接近,都可以通过调制解调器的性能指标进行测量和分析。
2PSK的误码率与信噪比(signal-to-noise ratio, SNR)有关。
通常误码率与SNR之间存在一个近似线性的关系,即误码率与SNR的负幂函数呈指数关系。
而2DPSK由于相对相位差的引入,在非理想时钟同步条件下的误码率性能相对较好。
它相对于2PSK能够提供更好的抗多径传播和同步偏差的能力,从而降低误码率。
其次从功率效率角度考虑,2PSK和2DPSK相对于传统的振幅调制技术来说,都具有更高的功率效率。
因为它们只使用两个离散的相位值来表示信息,相位是连续的,而振幅值是固定的。
相对于振幅调制技术,二进制相位调制技术能够更有效地利用信道带宽,提高信息传输速率。
而2DPSK相对于2PSK来说,实际上是在相邻符号间引入了相对相位差,进一步提高了功率效率。
总的来说,2PSK和2DPSK是两种在数字通信中常用的调制方式。

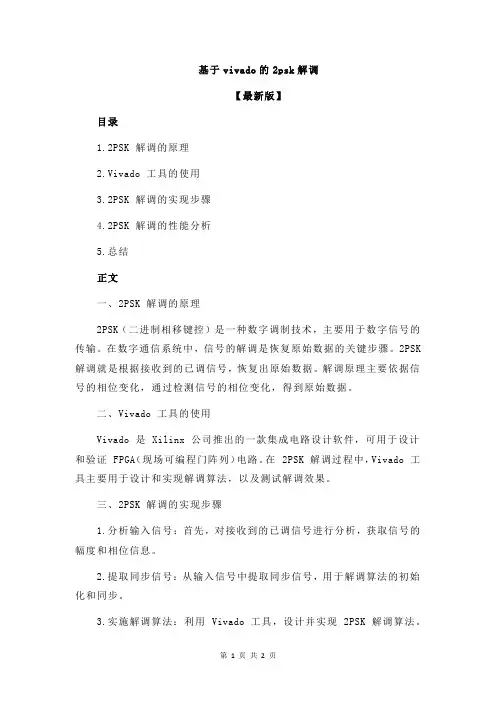

基于vivado的2psk解调【最新版】目录1.2PSK 解调的原理2.Vivado 工具的使用3.2PSK 解调的实现步骤4.2PSK 解调的性能分析5.总结正文一、2PSK 解调的原理2PSK(二进制相移键控)是一种数字调制技术,主要用于数字信号的传输。
在数字通信系统中,信号的解调是恢复原始数据的关键步骤。
2PSK 解调就是根据接收到的已调信号,恢复出原始数据。
解调原理主要依据信号的相位变化,通过检测信号的相位变化,得到原始数据。
二、Vivado 工具的使用Vivado 是 Xilinx 公司推出的一款集成电路设计软件,可用于设计和验证 FPGA(现场可编程门阵列)电路。
在 2PSK 解调过程中,Vivado 工具主要用于设计和实现解调算法,以及测试解调效果。
三、2PSK 解调的实现步骤1.分析输入信号:首先,对接收到的已调信号进行分析,获取信号的幅度和相位信息。
2.提取同步信号:从输入信号中提取同步信号,用于解调算法的初始化和同步。
3.实施解调算法:利用 Vivado 工具,设计并实现 2PSK 解调算法。
解调算法根据输入信号的相位变化,恢复出原始数据。
4.性能测试:对解调后的信号进行性能测试,评估解调效果。
四、2PSK 解调的性能分析2PSK 解调的性能主要取决于解调算法的准确性和实时性。
在实际应用中,解调算法需要能够在接收到信号的瞬间迅速启动,并在短时间内恢复出原始数据。
此外,解调算法还需要具备较强的抗干扰能力,以保证在复杂环境下仍能实现准确的解调。
五、总结基于 Vivado 的 2PSK 解调方法,通过设计并实现解调算法,可以实现对已调信号的准确解调。
该方法具有较高的解调准确性和实时性,适用于各种数字通信系统。
2PSK与2DPSK调制与解调原理一、概述1. 背景介绍近年来,通信技术的发展日新月异,无线通信在各行各业中的应用越来越广泛。
而在无线通信中,调制与解调技术是至关重要的一环,其负责将信息信号转换为适合在信道上传输的模拟信号,从而实现信息的传输和接收。
2. 研究意义本文旨在深入探讨2PSK(2 Phase Shift Keying)与2DPSK(2 Differential Phase Shift Keying)调制与解调原理,为相关领域的研究人员提供参考并促进通信技术的发展。
3. 研究目的通过对2PSK与2DPSK调制与解调原理的深入研究,进一步理解其工作原理和应用特点,为相关领域的技术人员提供参考,促进相关领域的发展。
二、2PSK调制与解调原理1. 调制原理2PSK调制即二进制相移键控技术,其原理是通过改变载波的相位来传输数字信号。
具体来说,当输入为“0”时,相位不变;当输入为“1”时,相位发生180度的反转。
这样,就可以将数字信号转换为模拟信号,方便在信道上传输。
2. 解调原理对于2PSK信号的解调,通常采用相干解调的方式。
即接收端使用与发送端相同频率和相位的本地振荡器来恢复原始的数字信号。
通过相位差的计算,将接收到的信号转换为相应的数字信号。
3. 工作示意图(插入适当的2PSK调制与解调示意图)三、2DPSK调制与解调原理1. 调制原理2DPSK调制是二进制差分相移键控技术,与2PSK类似,但其差别在于传输的是相邻符号间的相位差,而不是绝对相位值。
这种设计使得2DPSK在频率偏移和相位偏移的情况下具有更好的抗干扰能力。
2. 解调原理2DPSK信号的解调通常采用差分相干解调的方式。
在接收端,利用两个连续的信号间的相位差,便可以还原出原始的数字信号。
3. 工作示意图(插入适当的2DPSK调制与解调示意图)四、2PSK与2DPSK在通信领域的应用1. 2PSK的应用2PSK广泛应用于数字通信系统中,如调制解调器、数字广播、数据传输等领域。
2PSK( 相移键控)信号的波形通常表示为一个双极性全占空矩形脉冲序列与一个正弦载波相乘。
在2PSK中,通常用初始相位为0和π分别表示二进制‘1’和‘0’。
因此,2PSK信号的时域表达式可以写为:e2pskt=AcoswCt+φn,其中φn表示第n个符号的绝对相位。
在2PSK信号的产生过程中,通常利用载波的不同相位直接去表示相应的二进制数字信号。
2PSK信号属于DSB 双边带)信号,它的解调不能使用包络检波的方法,只能进行相干解调。
在解调过程中,需要恢复载波信号作为相干或相关解调时的基准信号。
在接收端从接收信号提取载波信息的过程中,实际上不能够确切地知道恢复出的载波信号的相位一定是0°或180°。
而只能知道恢复出来的载波的相位,是0°或180°中的某一个,具体是0°还是180°则具有随机性,这就是2PSK信号解调时的相位模糊问题。
如需更多信息,建议阅读数字通信原理相关书籍或请教通信工程专家。
2PSK信号的解调电路设计2PSK(二进制相移键控)信号是一种基本的数字调制方式,它将数字信息转化为两个不同相位的正弦波信号。
解调电路是将接收到的2PSK信号转换回数字信息的关键部件。
设计一个2PSK信号的解调电路可以分为以下几个步骤:1.基带滤波器设计:接收到的2PSK信号可能经过了传输过程中的失真和噪声干扰,因此首先需要对信号进行滤波以去除高频噪声和失真。
基带滤波器通常使用低通滤波器来实现。
滤波器的设计需考虑到信号的带宽、失真和抗干扰能力等因素。
2.时钟恢复电路设计:2PSK信号中存在着相位差,因此需要在解调电路中设置时钟恢复电路,以便正确恢复接收到的信号的时钟信息。
时钟恢复电路通常采用锁相环(PLL)或相关器等技术实现。
时钟恢复电路对于解调过程中相位解调的准确性至关重要。
3.相位解调电路设计:相位解调是解调电路中最关键的部分。
相位解调的目标是从接收到的信号中恢复出数字信息。
二进制相移键控调制中使用了两个不同相位的载波信号来表示不同的数字,因此相位解调需要能够区分这两个相位并恢复出原始的数字信息。
相位解调电路通常采用鉴别器或位相锁定环等技术实现。
4.采样电路设计:在解调过程中,需要对解调后的信号进行采样,以恢复出原始的数字信息。
采样电路通常使用模拟-数字转换器(ADC)实现,将模拟信号转换为数字信号。
总结起来,设计2PSK信号的解调电路需要考虑基带滤波器、时钟恢复电路、相位解调电路和采样电路等几个关键部件。
每个部件的设计需要根据具体需求和技术限制进行综合考虑,以实现准确、稳定地将接收到的2PSK信号转换为数字信息的功能。
2PSK和2DPSK是两种常见的调制方式,它们在数字通信系统中被广泛应用。
在研究它们的频带利用率时,需要考虑它们的调制方法、信号特性以及频谱利用情况等因素。
1. 调制方式2PSK和2DPSK分别代表二进制相移键控和二进制差分相移键控,它们都属于相移键控调制的一种形式。
2PSK是一种直接对载波进行相位调制的调制方式,它能够传输两个不同的相位信息。
而2DPSK则是在相邻符号之间计算相位差异,通过相对相位信息进行传输。
两种调制方式在信号处理和解调方法上略有不同。
2. 信号特性在调制方式上的不同导致了2PSK和2DPSK在信号特性上的差异。
2PSK在传输过程中对相位变化敏感,而2DPSK对相位差异的敏感程度更高。
在噪声干扰等环境中,2DPSK通常具有更好的性能,能够更好地适应信道的变化。
3. 频谱利用情况对于频带利用率的考量,需要综合考虑信号调制方式和频谱利用情况。
常规情况下,2DPSK能够比2PSK更好地利用频谱资源。
因为使用差分编码调制的方式,相对于直接对载波进行相位调制,它能够更有效地利用频谱资源,提高频谱利用效率。
对于数字通信系统而言,频带利用率是一个十分重要的指标。
在资源有限的情况下,如何更有效地利用频谱资源成为了重要的研究方向。
以2PSK和2DPSK为例,它们代表了不同的调制方式,在频带利用率方面也存在差异。
因此在实际的应用中,需要根据具体的通信场景和要求选择合适的调制方式,以最大程度地提高频带利用效率。
2PSK和2DPSK都是常见的调制方式,它们在频带利用率方面有着不同的表现。
在实际应用中,需要根据具体的通信需求选择合适的调制方式,以达到最佳的效果。
希望本文的介绍能够对读者有所启发,对相关领域的专业人士能够有所帮助。
在数字通信系统中,频带利用率是指单位带宽内能够传输的信息量。
不同的调制技术对频带利用率会产生不同的影响。
本文将进一步探讨2PSK和2DPSK的频带利用率,并对比它们在实际应用中的优劣势。
2psk的相干解调2psk (二进制相移键控)是一种常见的数字调制技术,常用于无线通信系统中。
它的解调方式包括非相干解调和相干解调。
本篇文章将详细介绍2psk的相干解调。
相干解调是一种通过将接收到的信号与本地产生的参考信号进行相位对齐来恢复原始信号的方法。
在2psk的相干解调中,我们需要一个与发送信号的相位和频率都相同的本地参考信号。
以下是2psk相干解调的基本步骤:1.接收端接收到经过信道传输的调制信号后,首先进行限幅处理,以削除信道中的噪声和干扰。
2.然后,接收端产生的本地参考信号与接收到的信号进行相位对齐,以恢复原始信号的相位。
3.最后,通过低通滤波器滤除高频分量,得到解调后的基带信号。
在实现过程中,我们需要注意以下几点:1.参考信号的频率和相位必须与发送信号完全一致,否则解调效果会大打折扣。
2.解调过程中产生的噪声可能会影响解调效果,因此需要进行一些降噪处理。
3.在进行相位对齐时,需要使用一些算法来实现精确的相位对齐。
相对于非相干解调,相干解调具有更高的解调性能,因此在某些情况下,如高速数据传输等场景中,更倾向于使用相干解调。
在无线通信系统中,2psk的相干解调可以实现以下优点:1.可以提供更高的解调性能,从而提高系统的传输效率。
2.可以更好地抵抗信道噪声和干扰,从而提高系统的可靠性。
3.由于需要产生本地参考信号,因此可以实现更好的同步性能,从而支持更高的数据传输速率。
然而,相干解调也有一些缺点:1.需要产生本地参考信号,因此需要更多的硬件资源。
2.对于多径信道和时变信道,相干解调的性能可能会下降。
3.相干解调的算法相对复杂,实现难度较大。
综上所述,2psk的相干解调是一种高性能的数字调制解调技术,适用于需要高传输速率和高可靠性的无线通信系统。
在实际应用中,我们需要根据系统的需求和硬件资源的限制来选择合适的解调方式。
n
二进制相移键控(2PSK
2PSK 言号的表达式
在2PSK 中,通常用初始相位0和 分别表示二进制“1”和“ 0” 因此,2PSK 言号的时域表达式为
S 2PSK (t
)
A COS (衣 n )
因此,上式可以改写为
由于两种码元的波形相同,极性相反,故 2PSK 信号可以表述为一个 双极性全占空矩形脉冲序列 与一个正弦载波的相乘:
S 2PSK (t) ft COS c t
f(t) a n g(t nT s )
式中,
n
表示第n 个符号的绝对相位:
0,发送“1”时 ,发送“0”时
S 2PSK (t)
A COS c t,
概率为P
A COS c t,概率为1 P
式中:
这里,g (t )是脉宽为二的单个矩形脉冲,而a n 的统计特性为:
1, 概率为P 1,概率为1 P
即发送二进制符号“1”时(a n 取+1), S 2PS (t )取0相位;发送二进制 符号“0”时(a n 取-1),S 2Ps 〈t )取 相位。
这种以载波的不同相
键控法
位直接去表示相应二进制数字信号的调制方式, 称为二进制绝对相移
方式。
2PSK 言号的调制
模拟调制的方法
WVX/
单/双
cos t
180移相f
(t)
2PSK 言号的解调
2PSK只能采用相干解调,
因为发” 0”或发” 1”时,其采用相位变化携带信
息。
具体地说:
其振幅不变(无法提取不同的包络);频率也不变(无法用滤波器分开)。
S(t
)
d F器输出COS t b
2PSK 的“倒n 现象”或“反向工作”
(b)
波形图中,假设相干载波的基准相位与 2PSK 信号的调制载波的基准 相位一致(通常默认为0相位)。
但是,由于在2PSK 信号的载波恢复 过程中存在着的相位模糊,即恢复的本地载波与所需的相干载波可能 同相,也可能反相,这种相位关系的不确定性将会造成解调出的数字 基带信号与发送的数字基带信号正好相反,即“
1”变为“ 0”,“0”
10 11 {an}
------- — ---------------- ---------- t
2PSK 信号「
本地载波 —一—一
x(t) 1 0 1 1
1
'A
1
I
/>
V H
1
/v>
II
II
III
_
-----
定时脉冲 抽样值
{a n }
定时脉冲 抽样值
i o ri 1
At
{a n }
(c)
k t —t
{a n } 2PSK 信号 本地载波
z(t)
—t
变为“ 1”,判决器输出数字信号全部出错。
这种现象称为2PSK方
式的“倒n”现象或“反相工作”。
这也是2PSK方式在实际中很少采用的主要原因。
另外,在随机信号码元序列中,信号波形有可能出现长时间连续的正弦波形,致使在接收端无法辨认信号码元的起止时刻。
为了解决上述问题,可以采用差分相移键控(DPS)体制。
功率谱密度
2ASK S2ASK(t)f t cos」
A cos c t, 概率为P
A cos c t,概率为1 P
可知,两者的表示形式完全一样,区别仅在于基带信号f(t)不同(& 不同),前者为单极性,后者为双极性。
因此,我们可以直接引用2ASK 信号功率谱密度的公式来表述2PSK信号的功率谱,即:
P2PSK ( f )1
4P s(f f c) P s(f f c)
比较2ASK言号的表达式和2PSK B号的表达式: 2PSK S2PSK (t)
应当注意,这里的P S(f)是双极性矩形脉冲序列的功率谱。
双极性的全占空矩形随机脉冲序列的功率谱密度为:
P s f 4f s P(1 P)G(f)2 f s2(1 2P)2G(0)2 (f) 将其代入上式,得:
2 2 1 2 22
F2PSK f s P(1 P) G(f f c) G(f f c) - f s (1 2P) |G(0) (f 若P =1/2,并考虑到矩形脉冲的频谱:G(f) T s Sa( fT s)
则2PSK言号的功率谱密度为:f c) (f f c)
G(0) T s
T s sin (f f c)T s
(f f c)T s
功率谱密度曲线
P2PSK f
s
从以上分析可见,二进制相移键控信号的频谱特性与2ASK勺十分相似,带宽也是基带信号带宽的两倍。
区别仅在于当P=1/2 时,其谱中无离散谱(即载波分量),此时2PSK言号实际上相当于抑制载波的双边带信号。
因此,它可以看作是双极性基带信号作用下的调幅信号。
