题目相移键控（PSK）和差分相移键控（DPSK）的仿真与设计摘要计算机仿真软件在通信系统工程设计中发挥着越来越重要的作用。
利用MATLAB作为编程工具，设计了相移键控系统的模型，并且对模型的方针流程以及仿真结果都给出具体详实的分析，为实际系统的构建提供了很好的依据。
数字调制是通信系统中最为重要的环节之一，数字调制技术的改进也是通信系统性能提高的重要途径。
本文首先分析了数字调制系统的PSK和PSK的调制解调方法，然后，运用Matlab设计了这两种数字调制解调方法的仿真程序。
通过仿真，分析了这两种调制解调过程中各环节时域和频域的波形，并考虑了信道噪声的影响。
通过仿真更深刻地理解了数字调制解调系统基本原理。
最后，对两种调制解调系统的性能进行了比较。
关键词2PSK 2DPSK Matlab 设计与仿真1、设计内容、意义1.1了解MATLABMATLAB是一种交互式的以矩阵为基础的系统计算平台,它用于科学和工程的计算与可视化。
它的优点在于快速开发计算方法，而不在于计算速度。
MATLAB的基本数据单位是矩阵，它的指令表达式与数学、工程中常用的形式十分相似，雇佣MATLAB可以进行矩阵、控制设计、信号处理与通信、图像处理、信号检测等领域。
目前，MATLAB集科学计算(computation) 、可视化(visualization)、编程(programming)于一身，并提供了丰富的Windows图形界面设计方法。
MATLAB在美国已经作为大学工科学生必修的计算机语言之一，近年来，MATLAB语言已在我国推广使用，现在已应用于各学科研究部门和高等院校。
1.2设计内容数字信号的传输可分为基带传输和带通传输，实际中的大多数的信道（如无线信道）因具有带通特性而不能直接传送基带信号，这是因为基带信号往往具有丰富的低频分量，为了使数字信号能在带通信道中传输，必须用数字基带信号对载波进行调制，以使信号与信道相匹配，这种用基带信号控制载波，把数字基带信号变换成数字带通信号的过程称为数字调制。
2PSK与2DPSK系统性能分析2PSK和2DPSK都是数字调制技术中的一种调制方式。
它们分别是二进制相移键控（2-phase shift keying，2PSK）和二进制差分相移键控（2-differential phase shift keying，2DPSK）。
2PSK是一种基本的调制方式，它将每个比特映射到一个相移角度。
具体地说，1比特映射到0°的相位偏移，0比特映射到180°的相位偏移。
因此，在2PSK中，相位谱只有两个离散的相位值。
2DPSK是在2PSK的基础上引入了相邻符号的相对相位差（differential phase），而不是绝对相位值。
具体来说，在2DPSK中，1比特时，相对相位差为0°，0比特时，相对相位差为180°。
因此，2DPSK相位谱仍然只有两个离散的相位差。
两种调制方式的性能分析主要集中在误码率（bit error rate, BER）和功率效率上。
首先从误码率角度考虑，2PSK和2DPSK的误码率性能较为接近，都可以通过调制解调器的性能指标进行测量和分析。
2PSK的误码率与信噪比（signal-to-noise ratio, SNR）有关。
通常误码率与SNR之间存在一个近似线性的关系，即误码率与SNR的负幂函数呈指数关系。
而2DPSK由于相对相位差的引入，在非理想时钟同步条件下的误码率性能相对较好。
它相对于2PSK能够提供更好的抗多径传播和同步偏差的能力，从而降低误码率。
其次从功率效率角度考虑，2PSK和2DPSK相对于传统的振幅调制技术来说，都具有更高的功率效率。
因为它们只使用两个离散的相位值来表示信息，相位是连续的，而振幅值是固定的。
相对于振幅调制技术，二进制相位调制技术能够更有效地利用信道带宽，提高信息传输速率。
而2DPSK相对于2PSK来说，实际上是在相邻符号间引入了相对相位差，进一步提高了功率效率。
总的来说，2PSK和2DPSK是两种在数字通信中常用的调制方式。

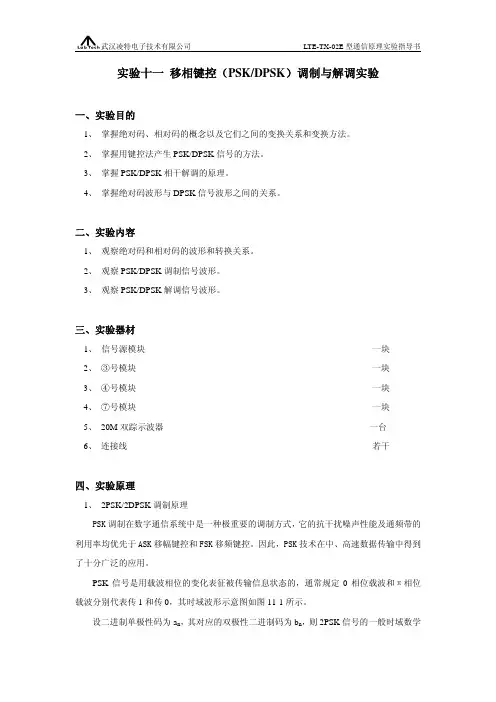

实验十一移相键控（PSK/DPSK）调制与解调实验一、实验目的1、掌握绝对码、相对码的概念以及它们之间的变换关系和变换方法。
2、掌握用键控法产生PSK/DPSK信号的方法。
3、掌握PSK/DPSK相干解调的原理。
4、掌握绝对码波形与DPSK信号波形之间的关系。
二、实验内容1、观察绝对码和相对码的波形和转换关系。
2、观察PSK/DPSK调制信号波形。
3、观察PSK/DPSK解调信号波形。
三、实验器材1、信号源模块一块2、③号模块一块3、④号模块一块4、⑦号模块一块5、20M双踪示波器一台6、连接线若干四、实验原理1、2PSK/2DPSK调制原理PSK调制在数字通信系统中是一种极重要的调制方式，它的抗干扰噪声性能及通频带的利用率均优先于ASK移幅键控和FSK移频键控。
因此，PSK技术在中、高速数据传输中得到了十分广泛的应用。
PSK信号是用载波相位的变化表征被传输信息状态的，通常规定0相位载波和π相位载波分别代表传1和传0，其时域波形示意图如图11-1所示。
设二进制单极性码为a n，其对应的双极性二进制码为b n，则2PSK信号的一般时域数学表达式为：t nT t g b t S c n s n PSK ωcos )()(2⎥⎦⎤⎢⎣⎡−=∑ （11-1）其中：⎩⎨⎧=−=P a Pa b n n n －时，概率为＝当＋时，概率为当11101则（11-1）式可变为：()()⎪⎪⎩⎪⎪⎨⎧=+⎥⎦⎤⎢⎣⎡−=+⎥⎦⎤⎢⎣⎡−∑∑10cos )(0cos )(2n c ns n c n s PSK a t nT t g a t nT t g t S 当当）＝（ωπω （11-2）-A图11-1 2PSK 信号的典型时域波形由（11-1）式可见，2PSK 信号是一种双边带信号我们知道，2PSK 信号是用载波的不同相位直接去表示相应的数字信号而得出的，在这种绝对移相的方式中，由于发送端是以某一个相位作为基准的，因而在接收系统也必须有这样一个固定基准相位作参考。

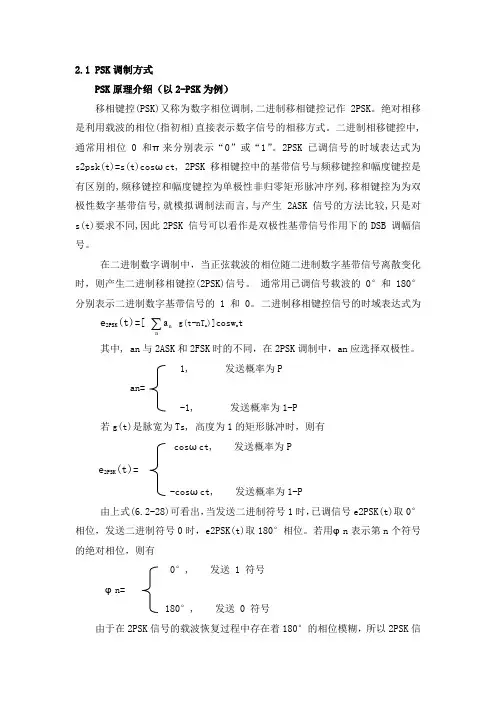

2.1 PSK调制方式PSK原理介绍（以2-PSK为例）移相键控(PSK)又称为数字相位调制,二进制移相键控记作2PSK。
绝对相移是利用载波的相位(指初相)直接表示数字信号的相移方式。
二进制相移键控中,通常用相位0 和π来分别表示“0”或“1”。
2PSK 已调信号的时域表达式为s2psk(t)=s(t)cosωct, 2PSK移相键控中的基带信号与频移键控和幅度键控是有区别的,频移键控和幅度键控为单极性非归零矩形脉冲序列,移相键控为为双极性数字基带信号,就模拟调制法而言,与产生2ASK 信号的方法比较,只是对s(t)要求不同,因此2PSK 信号可以看作是双极性基带信号作用下的DSB 调幅信号。
在二进制数字调制中，当正弦载波的相位随二进制数字基带信号离散变化时，则产生二进制移相键控(2PSK)信号。
通常用已调信号载波的 0°和 180°分别表示二进制数字基带信号的 1 和 0。
二进制移相键控信号的时域表达式为e2PSK(t)=[nna g(t-nT s)]cosw c t其中, an与2ASK和2FSK时的不同，在2PSK调制中，an应选择双极性。
1, 发送概率为Pan=-1, 发送概率为1-P若g(t)是脉宽为Ts, 高度为1的矩形脉冲时，则有cosωct, 发送概率为Pe2PSK(t)=-cosωct, 发送概率为1-P由上式(6.2-28)可看出，当发送二进制符号1时，已调信号e2PSK(t)取0°相位，发送二进制符号0时，e2PSK(t)取180°相位。
若用φn表示第n个符号的绝对相位，则有0°, 发送 1 符号φn=180°, 发送 0 符号由于在2PSK信号的载波恢复过程中存在着180°的相位模糊，所以2PSK信号的相干解调存在随机的“倒π”现象，从而使得2PSK 方式在实际中很少采用。
为了解决2PSK 信号解调过程的反向工作问题， 提出了二进制差分相位键控(2DPSK)，这里不再详述。
实验八 PSK/DPSK 调制、解调原理实训一、实验目的1、掌握二相 BPSK（DPSK）调制解调的工作原理及电路组成；2、了解载频信号的产生方法；3、掌握二相绝对码与相对码的码变换方法。
图 8-1 PSK/DPSK 调制解调实验模块二、实验电路工作原理（一）调制实验：在本实验中，绝对移相键控（PSK）是采用直接调相法来实现的，也就是用输入的基带信号直接控制已输入载波相位的变化来实现相移键控。
本实验中PSK 调制二相PSK(DPSK)的载波为1.024MHz，数字基带信号有32Kbit/s 伪随机码、2KHz 方波、CVSD 编码信号等。
模拟信号1.024MHz 载波输入到载波倒相器的反相输入端，在输出端即可得到一个反相的载波信号，即π相载波信号。
调节电位器VR801 和VR802 可使0 相载波与π相载波的幅度相等。
对载波的相移键控是用模拟开关电路实现的。
0 相载波与π相载波分别加到两个模拟开关的输入端，在数字基带信号的信码中，它的正极性加到模拟开关1 的输入控制端，它反极性加到模拟开关2 的输入控制端，用来控制两个同频反相载波的通断。
当信码为“1”码时，模拟开关1 的输入控制端为高电平，开关1 导通，输出0 相载波；而模拟开关2 的输入控制端为低电平，开关2 截止。
反之，当信码为“0”码时，模拟开关1 的输入控制端为低电平，开关1 截止；而模拟开关2 的输入控制端却为高电平，开关2 导通，输出π相载波。
两个模拟开关的输出通过载波输出开关J801 合路叠加后输出为二相PSK 调制信号。
DPSK 是利用前后相邻码元对应的载波相对相移来表示数字信息的一种相移键控方式。
绝对码是以基带信号码元的电平直接表示数字信息的，如规定高电平代表“1”，低电平代表“0”。
相对码是用基带信号码元的电平与前一码元的电平有无变化来表示数字信息的，如规定：相对码中有跳变表示1，无跳变表示0。
(二)解调实验:该解调器由三部分组成：载波提取电路、位定时恢复电路与信码再生整形电路。
PSK移相键控调制电路设计与制作一、目的1．掌握二相BPSK（DPSK）调制的工作原理及电路组成。
2．了解载频信号的产生方法。
3．掌握二相绝对码与相对码的码型变换方法。
二、、原理绝对移相键控（PSK）是采用直接调相法来实现，也就是用输入的基带信号直接控制已输入载波相位的变化来实现相位键控。
图1是二相PSK（DPSK）调制器电路框图，图2是它的电原理图。
图1 二相PSK（DPSK）调制器电路框图（一）电路基本工作原理数字相位调制又称为移相键控。
它是利用载波相位的变化来传递数字信息的。
通常又可把它分成绝对移相与相对移相两种方式。
绝对移相就是利用载波不同相位的绝对值来传递信息。
那么，怎样才能让载波不同相位的绝对值来传递数字信息呢？如果让所需传输的数字基带信号控制载波相位改变，而载波的振幅和频率都不变，那么就得到载波的相位发生变化的已调信号，我们把这种调制方式称为数字相位调制。
即移相键控PSK调制。
PSK在数字通信系统中是一种极重要的调制方式，它的抗干扰噪声性能及通频带的利用率均优先于ASK移幅键控和FSK移频键控。
因此，PSK技术在中、高速数据传输中得到了十分广泛的应用。
当传送消息为一随机序列时，例如话音信号经过编码后的数字信号或其它数据信号，则传送的调相信号也相应的为一随机的振荡序列，其相位与传送消息相对应，如图3所示。
下面对图2中的电路作一分析：图2 PSK 移相键控调制实验电原理图图3 二相PSK 调制信号波形1． 内载波发生器 电路如图4所示。
图4 1.024MHz 内载发生器C491pC160.1uC170.1uC30.033u C60.033uC110.033u R13150R161KR12100R171KR14100R847KR1010KR15150BG19013TP5TP4TP10TP9TP8TP7R11100KSW1R510KC37-25p1110U1E74LS0456U1C 74LS0434U1B 74LS0412U1A 74LS04123U2A74LS861213U5A 4066111012U5B 4066D2Q 5Q6CLK341P R EC L RU3A 74LS74(PN32K)+5V(32K)SW21234K3PSKOUT32615874U4LM318123K1+12V-12V+12VR41KR91K(1024K)TP6C12200pC22200pL1330uHC12100p载波一入TP1J1C8150pC70.033uC100.033uR710KC97-25p 1312U1F74LS04R61K(512K)L2560uH载波二入TP2J2信码输入TP3J3123K2J5相对码时钟入调制波输出TP11J4R15.6KD1LED(R)+12V R21K D2LED(O)+5V R330KD3LED(B)-12VC150.1uC180.1uC130.1uC140.1u+5V图4从电路中可知，来自信号发生器的1.024MHz方波信号输入至C3的耦合电容上，由L1、C4、C5可调电容，将1.024MHz方波信号变换成1.024MHz的正弦波信号，其中调节R5可改变输出信号的幅波，由BG1等组件组成的是射随器电器，它起隔离作用。

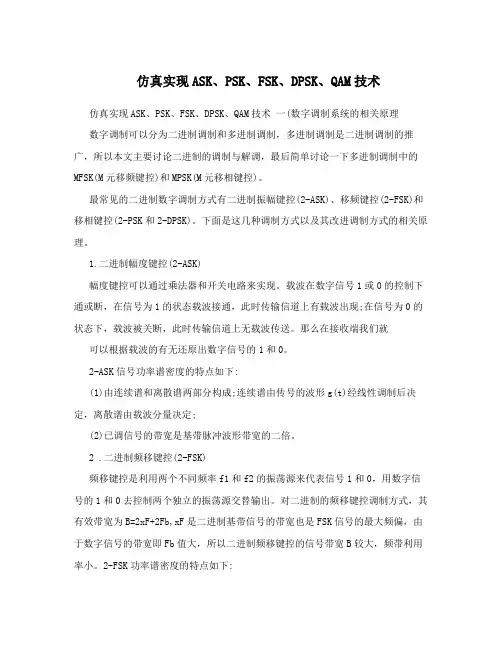

仿真实现ASK、PSK、FSK、DPSK、QAM技术仿真实现ASK、PSK、FSK、DPSK、QAM技术一(数字调制系统的相关原理数字调制可以分为二进制调制和多进制调制，多进制调制是二进制调制的推广，所以本文主要讨论二进制的调制与解调，最后简单讨论一下多进制调制中的MFSK(M元移频键控)和MPSK(M元移相键控)。
最常见的二进制数字调制方式有二进制振幅键控(2-ASK)、移频键控(2-FSK)和移相键控(2-PSK和2-DPSK)。
下面是这几种调制方式以及其改进调制方式的相关原理。
1.二进制幅度键控(2-ASK)幅度键控可以通过乘法器和开关电路来实现。
载波在数字信号1或0的控制下通或断，在信号为1的状态载波接通，此时传输信道上有载波出现;在信号为0的状态下，载波被关断，此时传输信道上无载波传送。
那么在接收端我们就可以根据载波的有无还原出数字信号的1和0。
2-ASK信号功率谱密度的特点如下:(1)由连续谱和离散谱两部分构成;连续谱由传号的波形g(t)经线性调制后决定，离散谱由载波分量决定;(2)已调信号的带宽是基带脉冲波形带宽的二倍。
2 .二进制频移键控(2-FSK)频移键控是利用两个不同频率f1和f2的振荡源来代表信号1和0，用数字信号的1和0去控制两个独立的振荡源交替输出。
对二进制的频移键控调制方式，其有效带宽为B=2xF+2Fb,xF是二进制基带信号的带宽也是FSK信号的最大频偏，由于数字信号的带宽即Fb值大，所以二进制频移键控的信号带宽B较大，频带利用率小。
2-FSK功率谱密度的特点如下:(1) 2FSK信号的功率谱由连续谱和离散谱两部分构成,•离散谱出现在f1和f2位置;(2) 功率谱密度中的连续谱部分一般出现双峰。
若两个载频之差|f1 -f2|?fs，则出现单峰。
3.二进制相移键控(2-PSK)在相移键控中，载波相位受数字基带信号的控制，如在二进制基带信号中为0时，载波相位为0或π，为1时载波相位为π或0。
2.1 PSK调制方式PSK原理介绍（以2-PSK为例）移相键控(PSK)又称为数字相位调制,二进制移相键控记作2PSK。
绝对相移是利用载波的相位(指初相)直接表示数字信号的相移方式。
二进制相移键控中,通常用相位0 和π来分别表示“0”或“1”。
2PSK 已调信号的时域表达式为s2psk(t)=s(t)cosωct, 2PSK移相键控中的基带信号与频移键控和幅度键控是有区别的,频移键控和幅度键控为单极性非归零矩形脉冲序列,移相键控为为双极性数字基带信号,就模拟调制法而言,与产生2ASK 信号的方法比较,只是对s(t)要求不同,因此2PSK 信号可以看作是双极性基带信号作用下的DSB 调幅信号。
在二进制数字调制中，当正弦载波的相位随二进制数字基带信号离散变化时，则产生二进制移相键控(2PSK)信号。
通常用已调信号载波的 0°和 180°分别表示二进制数字基带信号的 1 和 0。
二进制移相键控信号的时域表达式为e2PSK(t)=[nna g(t-nT s)]cosw c t其中, an与2ASK和2FSK时的不同，在2PSK调制中，an应选择双极性。
1, 发送概率为Pan=-1, 发送概率为1-P若g(t)是脉宽为Ts, 高度为1的矩形脉冲时，则有cosωct, 发送概率为Pe2PSK(t)=-cosωct, 发送概率为1-P由上式(6.2-28)可看出，当发送二进制符号1时，已调信号e2PSK(t)取0°相位，发送二进制符号0时，e2PSK(t)取180°相位。
若用φn表示第n个符号的绝对相位，则有0°, 发送 1 符号φn=180°, 发送 0 符号由于在2PSK信号的载波恢复过程中存在着180°的相位模糊，所以2PSK信号的相干解调存在随机的“倒π”现象，从而使得2PSK 方式在实际中很少采用。
为了解决2PSK 信号解调过程的反向工作问题， 提出了二进制差分相位键控(2DPSK)，这里不再详述。
通讯原理课程设计报告题目鉴于Matlab的2PSK,2DPSK仿真学院电子信息工程学院专业学生姓名学号年级指导教师职称讲师2013年12月20日设计报成功绩（依据优、良、中、及格、不及格评定）指导教师考语：指导教师（署名）年月日说明：指导教师评分后，设计报告交院实验室保留。
鉴于 Matlab 的 2PSK,2DPSK仿真专业：学号：学生：指导老师：纲要：现代通讯系统要求通讯距离远、通讯容量大、传输质量好，作为其重点技术之一的调制技术向来是研究的一个重要方向。
本设计主要表达了数字信号的调制方式，介绍了2PSK数字调制方式的基来源理，功率谱密度，并运用MATLAB软件对数字调制方式2PSK进行了编程仿真切现，在MATLAB 平台上成立2PSK和 2DPSK调制技术的仿真模型。
进一步学习了MATLAB编程软件，将 MATLAB与通讯系统中数字调制知识联系起来，为此后在通讯领域学习和研究打下了基础在计算机上，运用MATLAB 软件来实现对数字信号调制技术的仿真。
重点词：数字调制与解调；MA TLAB ； 2PSK； 2DPSK ；目录第 1 章绪论 (1)1.1 调制方式 (1)1.2 设计要求 (1)设计内容 (1)设计仪器 (1)第 2 章 2PSK,2DPSK原理 (2)2.1 2PSK 原理 (2)2PSK 基来源理 . (2)2PSK 调制原理 . (2)2PSK 解调原理 . (3)2.2 2DPSK 原理 (4)2DPSK 基来源理 . (4)2DPSK 调制原理 . (5)2DPSK 解调原理 . (6)第 3 章实验过程 (8)3.1 2PSK 仿真部分 (8)2PSK 仿真图 . (8)2PSK 模块的参数设置： . (8)3.2 2DPSK 仿真部分 (9)2DPSK 仿真图 . (9)2DPSK 模块的参数设置： . (10)第 4 章仿真结果 (15)4.1 2PSK 仿真结果 (15)4.2 2DPSK 仿真结果 (15)总结 . (16)参照文件 . (17)道谢 . (18)第1章绪论1.1调制方式数字通讯系统 ,按调制方式能够分为基带传输和带通传输。
题目相移键控（PSK）和差分相移键控（DPSK）的仿真与设计摘要计算机仿真软件在通信系统工程设计中发挥着越来越重要的作用。
利用MATLAB作为编程工具，设计了相移键控系统的模型，并且对模型的方针流程以及仿真结果都给出具体详实的分析，为实际系统的构建提供了很好的依据。
数字调制是通信系统中最为重要的环节之一，数字调制技术的改进也是通信系统性能提高的重要途径。
本文首先分析了数字调制系统的PSK和PSK的调制解调方法，然后，运用Matlab设计了这两种数字调制解调方法的仿真程序。
通过仿真，分析了这两种调制解调过程中各环节时域和频域的波形，并考虑了信道噪声的影响。
通过仿真更深刻地理解了数字调制解调系统基本原理。
最后，对两种调制解调系统的性能进行了比较。
关键词2PSK 2DPSK Matlab 设计与仿真1、设计内容、意义1.1了解MATLABMATLAB是一种交互式的以矩阵为基础的系统计算平台,它用于科学和工程的计算与可视化。
它的优点在于快速开发计算方法，而不在于计算速度。
MATLAB的基本数据单位是矩阵，它的指令表达式与数学、工程中常用的形式十分相似，雇佣MATLAB可以进行矩阵、控制设计、信号处理与通信、图像处理、信号检测等领域。
目前，MATLAB集科学计算(computation) 、可视化(visualization)、编程(programming)于一身，并提供了丰富的Windows图形界面设计方法。
MATLAB在美国已经作为大学工科学生必修的计算机语言之一，近年来，MATLAB语言已在我国推广使用，现在已应用于各学科研究部门和高等院校。
1.2设计内容数字信号的传输可分为基带传输和带通传输，实际中的大多数的信道（如无线信道）因具有带通特性而不能直接传送基带信号，这是因为基带信号往往具有丰富的低频分量，为了使数字信号能在带通信道中传输，必须用数字基带信号对载波进行调制，以使信号与信道相匹配，这种用基带信号控制载波，把数字基带信号变换成数字带通信号的过程称为数字调制。
在接收端通过解调器把带通信号还原成数字基带信号的过程称为数字解调，而包括调制和解调的过程数字传输系统叫做数字带通传输系统。
通过改变载波幅度、频率、相位，来传输数字基带信号，所以带通传输也叫做载波传输。
利用数字信号的离散取值特点通过开关键控制载波，从而实现数字调制，此法通常称为键控法，根据键控的不同可分为振幅键控，频率键控和相位键控。
此次试验报告首先分析了数字调制系统的几种基本调制解调方法，然后，运用Matlab设计了两种数字调制解调方法的仿真程序，主要包括2PSK，2DPSK。
通过仿真，分析了这两种调制解调过程中各环节时域和频域的波形，并考虑了信道噪声的影响。
通过仿真更深刻地理解了数字调制解调系统基本原理。
最后，对这两种调制解调系统的性能进行了比较。
1.3设计意义由于传输失真、传输损耗以及保证带内特性的原因，基带信号不适合在各种信道上进行长距离传输。
为了进行长途传输，必须对数字信号进行载波调制，将信号频谱搬移到高频处才能在信道中传输。
因此，大部分现代通信系统都使用数字调制技术。
另外，由于数字通信具有建网灵活，容易采用数字差错控制技术和数字加密，便于集成化，并能够进入综合业务数字网（ISDN 网），所以通信系统都有由模拟方式向数字方式过渡的趋势。
因此，对数字通信系统的分析与研究越来越重要，数字调制作为数字通信系统的重要部分之一，对它的研究也是有必要的。
通过对调制系统的仿真，我们可以更加直观的了解数字调制系统的性能及影响性能的因素，从而便于改进系统，获得更佳的传输性能。
计算机仿真软件在通信系统工程设计中发挥着越来越重要的作用。
利用MATLAB 作为编程工具，设计相移键控系统的模型，并且对模型的方针流程以及仿真结果都给出具体详实的分析，为实际系统的构建提供了很好的依据。
同时加深对所学的通信原理知识理解，培养专业素质；通过专业课程设计掌握通信中常用的信号处理方法，能够分析简单通信系统的性能。
2、相关理论2.1数字调制与解调的相关原理在数字基带传输系统中，为了使数字基带信号能够在信道中传输，要求信道应具有低通形式的传输特性。
然而，在实际信道中，大多数信道具有带通传输特性，数字基带信号不能直接在这种带通传输特性的信道中传输。
必须用数字基带信号对载波进行调制，产生各种已调数字信号。
数字调制与模拟调制原理是相同的，一般可以采用模拟调制的方法实现数字调制。
但是，数字基带信号具有与模拟基带信号不同的特点，其取值是有限的离散状态。
这样，可以用载波的某些离散状态来表示数字基带信号的离散状态。
2.2二进制相移键控(2PSK)相移键控是利用载波的相位变化来传递数字信息，而振幅和频率保持不变。
在2PSK 中，通常用初始相位0和π分别表示二进制“１”和“0”。
因此，2PSK 信号的时域表达式为()n c PSK t A t e ϕω+=cos )(2（2.2－1）其中，n ϕ表示第n 个符号的绝对相位：时发送时发送”“”“0１０n ⎩⎨⎧=πϕ（2.2－2）因此，式（２.2－1）可以改写为PP tA tA t e c c PSK -⎩⎨⎧-=1cos cos )(2概率为概率为ωω （2.2－3）由于表示信号的两种码元的波形相同，极性相反，故2PSK 信号一般可以表述为一个双极性（bipolarity ）全占空（100% duty ratio ）矩形脉冲序列与一个正弦载波的相乘，即t t s t e c PSK ωcos )()(2=（2.2－4）其中∑-=ns n nT t g a t s )()( （2.2－5）这里，g(t)是脉宽为s T 的单个矩形脉冲，而n a 的统计特性为P P a n -⎩⎨⎧-=111概率为概率为（2.2－6）即发送二进制符号“０”时（n a 取＋１），)(2t e PSK 取０相位；发送二进制符号“１”时（n a 取－１），)(2t e PSK 取π相位。
这种以载波的不同相位直接去表示相应二进制数字信号的调制方式，称为二进制绝对相移方式。
2PSK 信号的调制原理框图如图２－1所示。
与2ASK 信号的产生方法相比较，只是对s(t)的要求不同，在2ASK 中s(t)是单极性的，而在2PSK 中s(t)是双极性的基带信号。
(a)模拟调制方法(b)键控法图２－１2PSK信号的调制原理框图2PSK信号的解调通常采用相干解调法，解调原理框图如图2－2所示。
在相干解调中，如何得到与接收的2PSK信号同频同相的相干载波是个关键问题。
e2PSK (t)图２－2 2PSK信号的解调原理框图２.3 二进制差分相移键控(2DPSK)在2PSK信号中，相位变化是以未调载波的相位作为参考基准的。
由于它利用载波相位的绝对数值表示数字信息，所以又称为绝对相移。
2PSK相干解调时，由于载波恢复中相位有０、π模糊性，导致解调过程出现“反向工作”现象，恢复出的数字信号“１”和“０”倒置，从而使2PSK难以实际应用。
为了克服此缺点，提出了二进制差分相移键控（2DPSK）方式。
2DPSK 是利用前后相邻码元的载波相对相位变化传递数字信息，所以又称相对相移键控。
假设ϕ∆为当前码元与前一码元的载波相位差，可定义一种数字信息与ϕ∆之间的关系为”“”“0１０表示数字信息表示数字信息⎩⎨⎧=∆πϕ （２.3－１）于是可以将一组二进制数字信息与其对应的2DPSK 信号的载波相位关系示例如下：二进制数字信息:1 1 0 1 0 0 1 1 02DPSK 信号相位: (0) π 0 0 π π π 0 π π或(π) 0 π π 0 0 0 π 0 0数字信息与ϕ∆之间的关系也可定义为”0“”1“0表示数字信息表示数字信息⎩⎨⎧=∆πϕ由此示例可知，对于相同的基带数字信息序列，由于初始相位不同，2DPSK 信号的相位并不直接代表基带信号，而前后码元相对相位的差才唯一决定信息符号。
为了更直观地说明信号码元的相位关系，我们可以用矢量图来表述。
按照（２.3－１）的定义关系，我们可以用如图２－3（a ）所示的矢量图来表示，图中，虚线矢量位置称为基准相位。
在绝对相移中，它是未调制载波的相位；在相对相移中，它是前一码元的载波相位，当前码元的相位可能是0或π。
但是按照这种定义，在某个长的码元序列中，信号波形的相位可能仍没有突跳出点，致使在接收端无法辨认信号码元的起止时刻。
这样，2DPSK 方式虽然解决了载波相位不确定性问题，但是码元的定时问题仍没有解决。
为了解决定时问题，可以采用图２－３（b ）所示的相移方式。
这时，当前的码元的相位相对于前一码元的相位改变±π/2。
因此，在相邻码元之间必定有相位突跳。
在接收端检测此相位突跳就能确定每个码元的起止时刻，即可提供码元定时信息。
根据ITU-T 建议，图２-３（a ）所示的相移方式称为A 方式；图２-３（b ）所示的相移方式称为B 方式。
由于后者的优点，目前被广泛采用。
2DPSK 信号的产生方法：先对二进制数字基带信号进行差分编码，即把表示数字信息的序列的绝对码变换成相对码（差分码），然后再根据相对码绝对调相，从而产生二进制差分相移键控信号。
2DPSK 信号调制器原理框图如图２－4所示。
差分码可取传号差分码或空号差分码。
其中，传号差分码的编码规则为1-⊕=n n n b a b（2.3－2）式中：⊕为模２加；1-n b 为n b 的前一码元，最初的1-n b 可任意设定。
式（２.3－2）称为差分编码（码变换），即把绝对码变换为相对码；其逆过程称为差分译码（码反变换），即1-⊕=n n n b b a（2.3－3）2DPSK 信号的解调方法之一是相干解调（极性比较法）加码反变换法。
其解调原理是：对2DPSK 信号进行相干解调，恢复出相对码，再经码反变换器变换为绝对码，从而恢复出发送的二进制数字信息。
在解调过程中，由于载波相位模糊性的影响，使得解调图２－3 2DPSK 信号的矢量图参考相位参考相位π/2相位-π/2相位 (a) A 方式(b) B 方式图２－4 2DPSK 信号调制器原理框图出的相对码也可能是“１”和“０”倒置，但经差分译码（码反变换）得到的绝对码不会发生任何倒置的现象，从而解决了载波相位模糊性带来的问题。
2DPSK的相干解调器原理框图如图２－５所示。
e2DPSK (t)图２－52DPSK相干解调器原理框图2DPSK信号的另一种解调方法是差分相干解调（相位比较法），其原理框图如图２－6所示。
用这种方法解调进不需要专门的相干载波，只需由收到的2DPSK信号延时一个码元间隔Ts，然后与2DPSK信号本身相乘。
相乘器起着相位比较的作用，相乘结果反映了前后码元的相位差，经低通滤波后再抽样判决，即可直接恢复原始数字信息，故解调器中不需要码反变换器。
