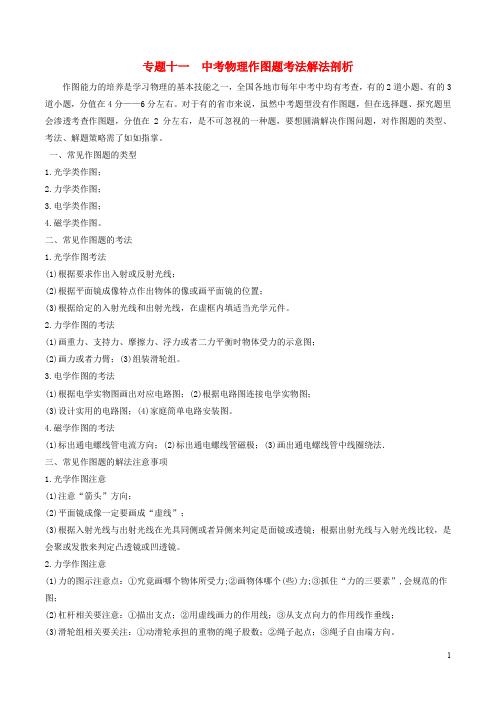

专题十一中考物理作图题考法解法剖析作图能力的培养是学习物理的基本技能之一，全国各地市每年中考中均有考查，有的2道小题、有的3道小题，分值在4分——6分左右。
对于有的省市来说，虽然中考题型没有作图题，但在选择题、探究题里会渗透考查作图题，分值在2分左右，是不可忽视的一种题，要想圆满解决作图问题，对作图题的类型、考法、解题策略需了如如指掌。

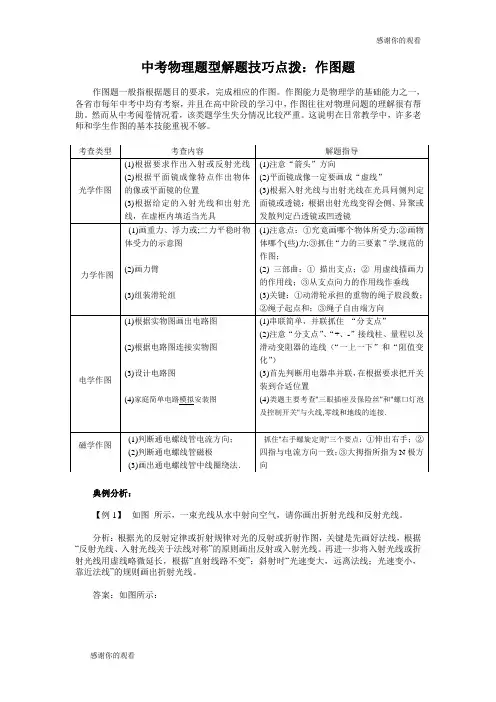

一、常见作图题的类型1.光学类作图；2.力学类作图；3.电学类作图；4.磁学类作图。
二、常见作图题的考法1.光学作图考法(1)根据要求作出入射或反射光线；(2)根据平面镜成像特点作出物体的像或画平面镜的位置；(3)根据给定的入射光线和出射光线，在虚框内填适当光学元件。
2.力学作图的考法(1)画重力、支持力、摩擦力、浮力或者二力平衡时物体受力的示意图；(2)画力或者力臂；(3)组装滑轮组。
3.电学作图的考法(1)根据电学实物图画出对应电路图；(2)根据电路图连接电学实物图；(3)设计实用的电路图；(4)家庭简单电路安装图。
4.磁学作图的考法(1)标出通电螺线管电流方向；(2)标出通电螺线管磁极；(3)画出通电螺线管中线圈绕法．三、常见作图题的解法注意事项1.光学作图注意(1)注意“箭头”方向；(2)平面镜成像一定要画成“虚线”；(3)根据入射光线与出射光线在光具同侧或者异侧来判定是面镜或透镜；根据出射光线与入射光线比较，是会聚或发散来判定凸透镜或凹透镜。
2.力学作图注意(1)力的图示注意点：①究竟画哪个物体所受力;②画物体哪个(些)力;③抓住“力的三要素”,会规范的作图；(2)杠杆相关要注意：①描出支点；②用虚线画力的作用线；③从支点向力的作用线作垂线；(3)滑轮组相关要关注：①动滑轮承担的重物的绳子股数；②绳子起点；③绳子自由端方向。
3.电学作图注意(1)串联简单，并联抓住“分支点”；(2)注意“分支点”、“+、-”接线柱、量程以及滑动变阻器的连线（“一上一下”和“阻值变化”）；(3)首先判断用电器串并联，在根据要求把开关装到合适位置；(4)注意"三眼插座及保险丝"和"螺口灯泡及控制开关"与火线,零线和地线的连接.4.磁学作图注意抓住"右手螺旋定则"三个要点：①伸出右手；②四指与电流方向一致；③大拇指所指为N极方向。

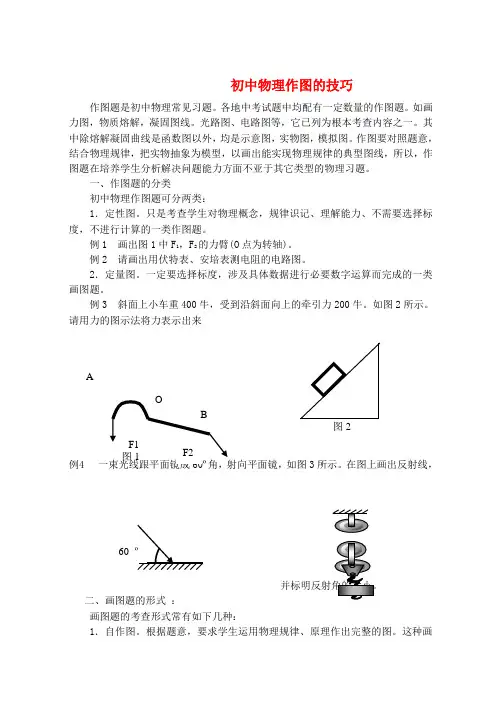

初中物理作图的技巧作图题是初中物理常见习题。
各地中考试题中均配有一定数量的作图题。
如画力图，物质熔解，凝固图线。
光路图、电路图等，它已列为根本考查内容之一。
其中除熔解凝固曲线是函数图以外，均是示意图，实物图，模拟图。
作图要对照题意，结合物理规律，把实物抽象为模型，以画出能实现物理规律的典型图线，所以，作图题在培养学生分析解决问题能力方面不亚于其它类型的物理习题。
一、作图题的分类初中物理作图题可分两类：1．定性图。
只是考查学生对物理概念，规律识记、理解能力、不需要选择标度，不进行计算的一类作图题。
例1 画出图1中F 1，F 2的力臂(O 点为转轴)。
例2 请画出用伏特表、安培表测电阻的电路图。
2．定量图。
一定要选择标度，涉及具体数据进行必要数字运算而完成的一类画图题。
例3 斜面上小车重400牛，受到沿斜面向上的牵引力200牛。
如图2所示。
请用力的图示法将力表示出来例4如图3所示。
在图上画出反射线，二、画图题的形式 ：画图题的考查形式常有如下几种：1．自作图。
根据题意，要求学生运用物理规律、原理作出完整的图。
这种画A图题，原题全是文字表达。
例6，一个重20中的物体在水中下落，处于匀速直线运动状态。
试画出物体的受力图。
例7 请画出一束与主光轴平行的光，经凸透镜作用的光路图。
这种画图题，原题全是文字表达，要靠学生理解题意，运用物理规律、原理自己作图。
2．填空题。
原题给出残缺不全的图示，请学生按物理规律，原理填上正确的、适当的实物，元件、符号。
使原图完善。
例8 如图5所示，水平入射光线AB，经虚线方框中两个平面镜反射后又沿CD 水平方向射出。
试画出平面镜位置。
并标出光线经过两个平面镜反射的入射角和反射角的度数。
例9 如图6的电路中，“一O一〞表示电表，在图中填上哪一个是安培表，哪一个是伏特表，并填出电表的正负接线柱。
3正确图。
例10 图7是测定额定电压为3.8伏小灯泡的额定功率的实验线路。
指出这个线路图中有哪些错误? (在图中错处用“X〞符号标出，并在原图中改正)。
初中物理作图题总结归纳物理学作为一门实验科学，实践操作能力的培养是十分重要的。
作图题作为物理实验的一种形式，旨在通过图形的绘制和数据的分析来加深学生对物理概念和规律的理解。
在初中物理学习中，作图题是一种常见的题型，需要学生灵活运用所学知识进行图形的绘制和分析。
本文将对初中物理作图题进行总结归纳，并探讨学生解题过程中可能遇到的难点。
一、作图题的基本要求作图题通常要求学生根据实验数据或已知条件绘制出合适的图形，并通过图形来分析问题。
在解答作图题时，学生需要注意以下几个基本要求：1. 使用合适的坐标系：学生应根据题目要求，选择合适的坐标系，如直角坐标系、时间坐标系等。
同时，要注意标注坐标轴的名称和刻度，并保证图形的大小适中，能够清晰地展示所要表达的信息。
2. 准确绘制曲线：学生需要根据给定的数据点，使用直尺和铅笔绘制出准确的曲线。
绘制曲线时，要注意点的标注要清晰、准确，且曲线要平滑、连续。
3. 注重正确的分析和解释：作图题的目的是为了通过图形来分析问题并得出结论。
学生在作图的过程中，应注意对图形的解读和分析，结合物理知识给出准确的解释。
同时要确保解答与图形相符，避免出现矛盾和错误的结论。
二、常见的作图题类型1. 动力学作图题：此类作图题通常要求学生根据物体的运动情况，绘制出相应的速度-时间图或位移-时间图。
通过观察图形的特征，分析物体的运动规律和相关的物理量。
2. 波动作图题：波动作图题主要涉及波的传播或波的干涉、衍射等现象。
学生需要根据给定的数据或条件，绘制出波的传播、波峰波谷位置等图形，并通过图形来描述和解释相关现象。
3. 电路作图题：电路作图题要求学生根据电路图和已知条件，绘制出电流的变化曲线或电压的变化曲线。
通过观察图形，学生需要分析电路元件的作用、电流的大小和方向等。
4. 光学作图题：光学作图题通常涉及光的传播、反射、折射等现象。
学生需要根据给定的条件，绘制出光线的传播路径、入射角、折射角等图形，并通过图形来解释和分析光学现象。
中考物理总复习之作图题解题技法中考物理总复习之作图题解题技法1.作图题的特点作图题是反映学生对知识理解和掌握程度的一种题型.它分布在各个知识点的落实中，由于各部分知识的特点不同，所以对作图要求也就不同.但它们的共同特点都是让学生把相关的知识要求以图的形式展示出来.作图题的主要特点是：(1)规律性作图题的解答完全以所学习的物理规律为依据.因此这类作图题能够反映学生对物理规律的理解和掌握水平.(2)量化性作图题可以与物理知识紧密联系在一起，把相关物理量的相互关系用物理方法在图象上表示出来.这类作图题能反映学生对所学物理知识、物理公式的理解水平，同时也能展现学生在学习过程中各学科的综合能力.(3)需求性作图题可以表现物理现象的准确性.这类作图题主要体现某种物理现象形成时所必需的合理条件.它能反映学生学习物理知识的科学态度和对物理知识的掌握及其应用能力.2．作图题的解答方法作图题是由题目要求来决定解答形式的．作图题可以反映某个物理量的特点，也可以描述某个物理规律，要做好作图题应该对所学的物理量和物理规律准确理解，并以所研究的物理量或物理规律为依据，通过自己的理解和感受，正确解答相关的作图题．下面介绍几种作图题的解答方法． (1)力的示意图作力的示意图，是中考中必考的作图内容，复习时要引起足够的重视。
画力的示意图要做到“三定三标”：定作用点、定方向、定长度、标箭头、标力的数值和标单位。
分析物体受力情况时，首先看物体是否处于平衡状态，处于平衡状态的物体受平衡力，然后再分析物体受哪些力，这些力的大小和方向。
在对物体进行受力分析时，一般按重力、弹力（如压力、支持力等）、外力（如拉力、推力等）、摩擦力的顺序进行分析，不要无缘无故的添加和省去一个力。
例1．画出图所示斜面上小球所受重力的示意图．分析：首先力的示意图必须能用图表示出一个具有惟一作用效果的力，而力的作用效果决定于力的大小、方向和作用点．所以应该明确每个力的`三要素，才能准确地用力的示意图表示这个力。

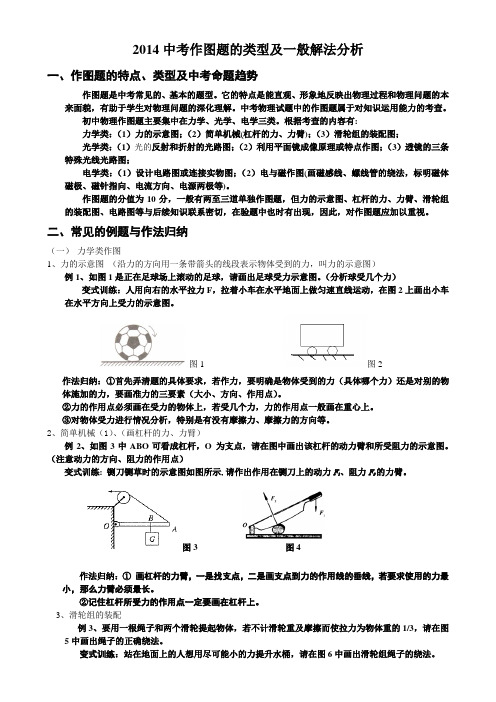

2014中考作图题的类型及一般解法分析一、作图题的特点、类型及中考命题趋势作图题是中考常见的、基本的题型。
它的特点是能直观、形象地反映出物理过程和物理问题的本来面貌，有助于学生对物理问题的深化理解。
中考物理试题中的作图题属于对知识运用能力的考查。
初中物理作图题主要集中在力学、光学、电学三类。
根据考查的内容有:力学类：（1）力的示意图；（2）简单机械(杠杆的力、力臂)；（3）滑轮组的装配图；光学类：（1）光的反射和折射的光路图；（2）利用平面镜成像原理或特点作图；（3）透镜的三条特殊光线光路图；电学类：（1）设计电路图或连接实物图；（2）电与磁作图(画磁感线、螺线管的绕法，标明磁体磁极、磁针指向、电流方向、电源两极等)。
作图题的分值为10分，一般有两至三道单独作图题，但力的示意图、杠杆的力、力臂、滑轮组的装配图、电路图等与后续知识联系密切，在验题中也时有出现，因此，对作图题应加以重视。
二、常见的例题与作法归纳（一）力学类作图1、力的示意图（沿力的方向用一条带箭头的线段表示物体受到的力，叫力的示意图）例1、如图1是正在足球场上滚动的足球，请画出足球受力示意图。
（分析球受几个力）变式训练：人用向右的水平拉力F，拉着小车在水平地面上做匀速直线运动，在图2上画出小车在水平方向上受力的示意图。
图1 图2 作法归纳：①首先弄清题的具体要求，若作力，要明确是物体受到的力（具体哪个力）还是对别的物体施加的力，要画准力的三要素（大小、方向、作用点）。
②力的作用点必须画在受力的物体上，若受几个力，力的作用点一般画在重心上。
③对物体受力进行情况分析，特别是有没有摩擦力、摩擦力的方向等。
2、简单机械（1）、（画杠杆的力、力臂）例2、如图3中ABO可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。
（注意动力的方向、阻力的作用点）变式训练: 铡刀铡草时的示意图如图所示.请作出作用在铡刀上的动力F1、阻力F2的力臂。

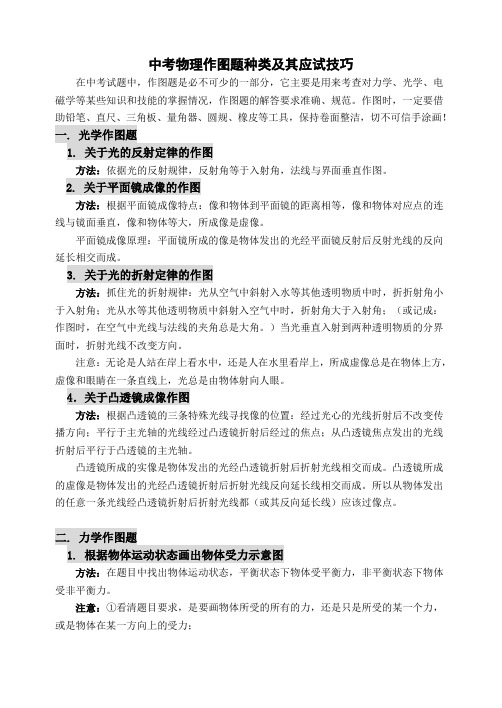

中考物理作图题种类及其应试技巧在中考试题中，作图题是必不可少的一部分，它主要是用来考查对力学、光学、电磁学等某些知识和技能的掌握情况，作图题的解答要求准确、规范。
作图时，一定要借助铅笔、直尺、三角板、量角器、圆规、橡皮等工具，保持卷面整洁，切不可信手涂画！一. 光学作图题1. 关于光的反射定律的作图方法：依据光的反射规律，反射角等于入射角，法线与界面垂直作图。
2. 关于平面镜成像的作图方法：根据平面镜成像特点：像和物体到平面镜的距离相等，像和物体对应点的连线与镜面垂直，像和物体等大，所成像是虚像。
平面镜成像原理：平面镜所成的像是物体发出的光经平面镜反射后反射光线的反向延长相交而成。
3. 关于光的折射定律的作图方法：抓住光的折射规律：光从空气中斜射入水等其他透明物质中时，折折射角小于入射角；光从水等其他透明物质中斜射入空气中时，折射角大于入射角；（或记成：作图时，在空气中光线与法线的夹角总是大角。
）当光垂直入射到两种透明物质的分界面时，折射光线不改变方向。
注意：无论是人站在岸上看水中，还是人在水里看岸上，所成虚像总是在物体上方，虚像和眼睛在一条直线上，光总是由物体射向人眼。
4．关于凸透镜成像作图方法：根据凸透镜的三条特殊光线寻找像的位置：经过光心的光线折射后不改变传播方向；平行于主光轴的光线经过凸透镜折射后经过的焦点；从凸透镜焦点发出的光线折射后平行于凸透镜的主光轴。
凸透镜所成的实像是物体发出的光经凸透镜折射后折射光线相交而成。
凸透镜所成的虚像是物体发出的光经凸透镜折射后折射光线反向延长线相交而成。
所以从物体发出的任意一条光线经凸透镜折射后折射光线都（或其反向延长线）应该过像点。
二. 力学作图题1. 根据物体运动状态画出物体受力示意图方法：在题目中找出物体运动状态，平衡状态下物体受平衡力，非平衡状态下物体受非平衡力。
注意：①看清题目要求，是要画物体所受的所有的力，还是只是所受的某一个力，或是物体在某一方向上的受力；②画力时，不要凭空加力或减力，每个力都要有理有据，能找出对应的施力物体。
中考中作图题的解法分析中考内容主要有光、热、电、力四部分，而作图题则聚集在光、电、力之中。
［作图题的特点］作图题既能帮助我们理解一些基本概念和规律，又能提高我们的分析能力、动手能力和社会实践能力，有利于发展我们的思维活动。
除实物电路连接外，其他作图题答案基本惟一，直观明了。
［作图题的类型］1. 概念型例1.一篮球漂浮在水面上，在图1中画出篮球受力的示意图。
说明：此题考查我们对浮力方向和重力方向的认识。
答案如图2。
图1 图2例2.通电螺线管周围的磁感线分布及方向如图3所示，请标出它的N、S极及电源正负极。
说明：此题考查磁感线性质和安培定则。
答案如图4。
图3 图42. 综合型例3.黑箱内有一只焦距为3cm的凸透镜和一只竖直放置的平面镜如图5，请你画出黑箱内的光路图并标出平面镜上入射角的度数。
说明：此题难度稍大，考查了凸透镜聚光原理和光的反射规律，要根据题中已知条件和光路，进行综合分析，所画出光路角度要准确。
答案如图6。
图5 图63. 应用型例4.玩具“不倒翁”被扳倒后会自动立起来，请在图7中画出此时“不倒翁”所受重力的示意图，并画出重力相对于O点的力臂。
（黑点表示“不倒翁”的重心）。
说明：此题属于物理知识在玩具中的应用，考查了我们对社会生活中物理现象的观察能力。
答案如图8。
图7 图84. 探究型例5.小马有一个电路盒面板，面板（如图9）上有红、绿灯各一只，两个开关S1、S2，一个电压表。
在不打开盒子的情况下，他让小组其他同学探究盒内的电路结构。
为此，小张做了如下实验：根据实验情况，请你画出盒内电路的电路图。
，可知说明：此题应从表格中实验现象展开探究，属于探究性题目。
根据U U21红、绿灯为串联电路（因为并联时U1＝U2）；从开关的闭合、灯泡的发光情况可知，绿灯被S2短路。
答案如图10。
［作图题的解法］一、求作光路图例1.如图11所示，甲图中折射光线过光心，乙图中折射光线与主光轴平行，丙图中S'点是点光源S的像，请在甲、乙两图中分别画出入射光线，在丙图中画出反射光线。

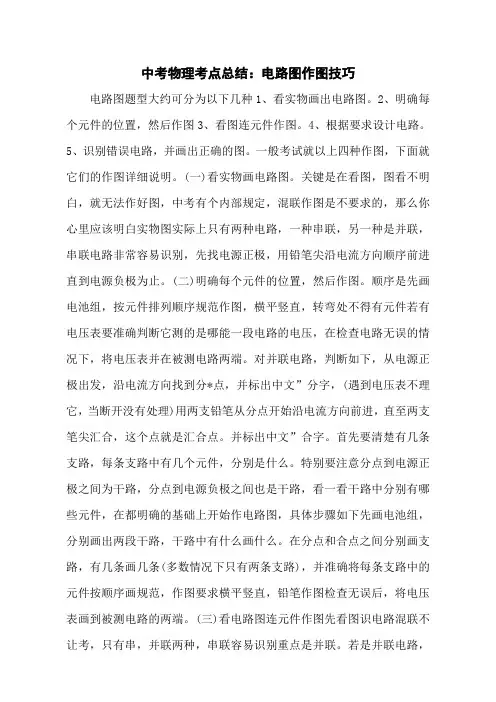

中考物理考点总结：电路图作图技巧电路图题型大约可分为以下几种1、看实物画出电路图。
2、明确每个元件的位置，然后作图3、看图连元件作图。
4、根据要求设计电路。
5、识别错误电路，并画出正确的图。
一般考试就以上四种作图，下面就它们的作图详细说明。
(一)看实物画电路图。
关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。
(二)明确每个元件的位置，然后作图。
顺序是先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
对并联电路，判断如下，从电源正极出发，沿电流方向找到分*点，并标出中文”分字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文”合字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下先画电池组，分别画出两段干路，干路中有什么画什么。
在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。
(三)看电路图连元件作图先看图识电路混联不让考，只有串，并联两种，串联容易识别重点是并联。
若是并联电路，。

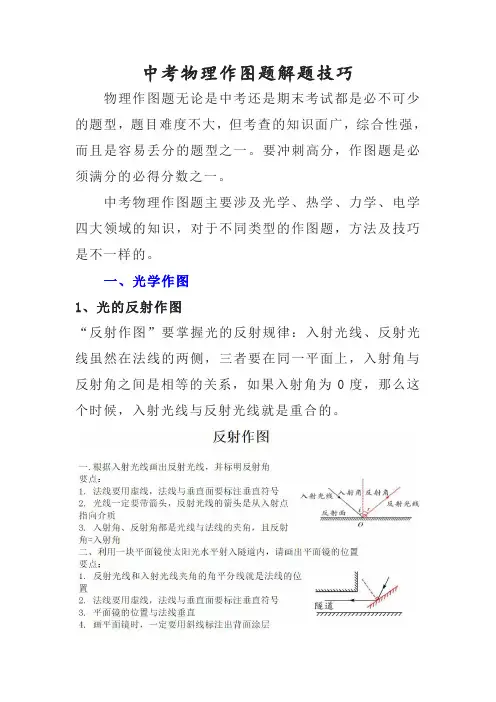

中考物理作图题解题技巧物理作图题无论是中考还是期末考试都是必不可少的题型，题目难度不大，但考查的知识面广，综合性强，而且是容易丢分的题型之一。
要冲刺高分，作图题是必须满分的必得分数之一。
中考物理作图题主要涉及光学、热学、力学、电学四大领域的知识，对于不同类型的作图题，方法及技巧是不一样的。
一、光学作图1、光的反射作图“反射作图”要掌握光的反射规律：入射光线、反射光线虽然在法线的两侧，三者要在同一平面上，入射角与反射角之间是相等的关系，如果入射角为0度，那么这个时候，入射光线与反射光线就是重合的。
2、光的折射作图“折射作图”要把握折射规律的几种特点：折射光线与入射光线分居法线的两侧，三者在同一个平面内，而折射角永远都要小于入射角，折射角的大小会随着入射角的变化而变化，同时在折射中光路是可逆的。
3、平面镜作图“平面镜成像作图”要明确平面镜子成像特点：平面镜成像是虚像，像的小大与物的大小是相等的，像与镜面之间的距离也是相等的，像与物之间的画图连线要与镜面垂直。
4、透镜作图“透镜作图”要了解透镜对光线的具体作用，以及透镜的“三条特殊光线”。
如凸面镜通过透镜中心的光线方向是不会发生变化的；通过焦点的光线折射后会与透镜轴线相平行；轴线平行的光线折射后会通过焦点等。
二、热学作图1、温度计作图确定示数位置（零上或零下）→确定分度值→确定示数①确定示数位置：零上②确定分度值：1 ℃③确定示数：40 ℃+8×1 ℃=48 ℃难点是若图中并未出现零刻度，如何判断该示数是零上温度，而非零下温度的？注意事项：①液体温度计的工作原理是“液体的热胀冷缩”，而非“热胀冷缩”。
②温度计使用时不能接触烧杯底和烧杯壁，读数时不能将其从待测液体中拿出。
③读数时，视线应与温度计中液柱的上表面相平（即视线B）。
2、熔化作图3、沸腾作图某同学用水做为研究对象探究沸腾的规律．该同学正确选择器材进行实验记录的数据如表．请在图中画出水沸腾的图象．时间/min 0 1 2 3 4 5 6 7 8 9 10温度/℃90 92 94 96 98 99 99 99 99 99 99该同学正确选择器材进行实验记录的数据如表．根据表中数据描点法作图，然后连接起来，如下所示：4、比热容作图比热容的作图题通常是温度（纵轴）随着时间（横轴）变化的图像，时间反应吸热的多少。

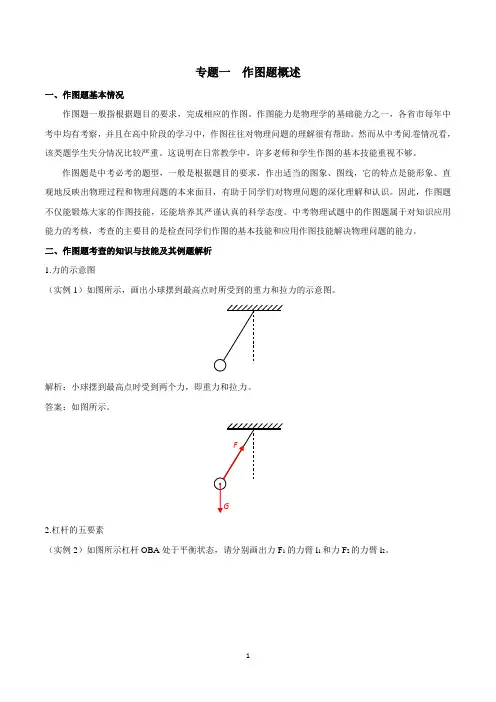

专题一 作图题概述一、作图题基本情况作图题一般指根据题目的要求，完成相应的作图。
作图能力是物理学的基础能力之一，各省市每年中考中均有考察，并且在高中阶段的学习中，作图往往对物理问题的理解很有帮助。
然而从中考阅卷情况看，该类题学生失分情况比较严重。
这说明在日常教学中，许多老师和学生作图的基本技能重视不够。
作图题是中考必考的题型，一般是根据题目的要求，作出适当的图象、图线，它的特点是能形象、直观地反映出物理过程和物理问题的本来面目，有助于同学们对物理问题的深化理解和认识。
因此，作图题不仅能锻炼大家的作图技能，还能培养其严谨认真的科学态度。
中考物理试题中的作图题属于对知识应用能力的考核，考查的主要目的是检查同学们作图的基本技能和应用作图技能解决物理问题的能力。
二、作图题考查的知识与技能及其例题解析 1.力的示意图（实例1）如图所示，画出小球摆到最高点时所受到的重力和拉力的示意图。
解析：小球摆到最高点时受到两个力，即重力和拉力。
答案：如图所示。
2.杠杆的五要素（实例2）如图所示杠杆OBA 处于平衡状态，请分别画出力F 1的力臂l 1和力F 2的力臂l 2。
F 1解析：杠杆OBA 处于平衡状态，0为支点。
力F 1的力臂l 1就是力F 1的作用线到支点O 的距离。
力F 2的力臂l 2就是力F 2的作用线到支点O 的距离。
答案：如图所示。
3.滑轮组绕法（实例3）请在图中用笔画线，画出用滑轮组提升重物最省力的绕法．解析：用滑轮组提升重物最省力的绕法就是提升动滑轮和物体时所用绳子的股数最多。
答案：如图所示。
4.光的直线传播规律（实例4）画出AB 在半透明纸上所成像的光路图F 1解析：物体经过小孔在半透膜上成像是倒立的。
是放大的还是缩小的与物体到小孔的距离有关。
答案：如图所示。
5.光的反射规律（实例5）太阳光线与水平面成30度的角，若用平面镜将太阳光反射后，要照到竖直的深井里，镜面与水平面成多大的角度？请在图中画出其光路图，并标出该角度。
