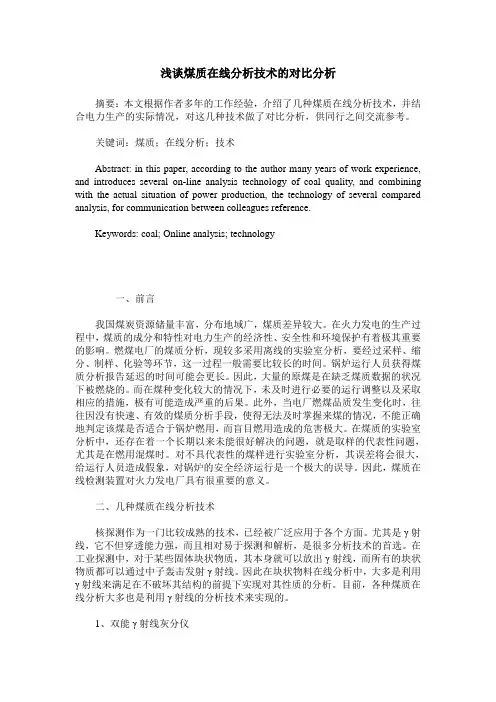

煤质在线分析技术的对比分析

浅谈煤质在线分析技术的对比分析摘要：本文根据作者多年的工作经验，介绍了几种煤质在线分析技术，并结合电力生产的实际情况，对这几种技术做了对比分析，供同行之间交流参考。

关键词：煤质；在线分析；技术abstract: in this paper, according to the author many years of work experience, and introduces several on-line analysis technology of coal quality, and combining with the actual situation of power production, the technology of several compared analysis, for communication between colleagues reference.keywords: coal; online analysis; technology中图分类号：p618.11文献标识码：a 文章编号：一、前言我国煤炭资源储量丰富，分布地域广，煤质差异较大。

在火力发电的生产过程中，煤质的成分和特性对电力生产的经济性、安全性和环境保护有着极其重要的影响。

燃煤电厂的煤质分析，现较多采用离线的实验室分析，要经过采样、缩分、制样、化验等环节，这一过程一般需要比较长的时间。

锅炉运行人员获得煤质分析报告延迟的时间可能会更长。

因此，大量的原煤是在缺乏煤质数据的状况下被燃烧的。

而在煤种变化较大的情况下，未及时进行必要的运行调整以及采取相应的措施，极有可能造成严重的后果。

此外，当电厂燃煤品质发生变化时，往往因没有快速、有效的煤质分析手段，使得无法及时掌握来煤的情况，不能正确地判定该煤是否适合于锅炉燃用，而盲目燃用造成的危害极大。

在煤质的实验室分析中，还存在着一个长期以来未能很好解决的问题，就是取样的代表性问题，尤其是在燃用混煤时。

对不具代表性的煤样进行实验室分析，其误差将会很大，给运行人员造成假象，对锅炉的安全经济运行是一个极大的误导。

因此，煤质在线检测装置对火力发电厂具有很重要的意义。

二、几种煤质在线分析技术核探测作为一门比较成熟的技术，已经被广泛应用于各个方面。

尤其是γ射线，它不但穿透能力强，而且相对易于探测和解析，是很多分析技术的首选。

在工业探测中，对于某些固体块状物质，其本身就可以放出γ射线，而所有的块状物质都可以通过中子轰击发射γ射线。

因此在块状物料在线分析中，大多是利用γ射线来满足在不破坏其结构的前提下实现对其性质的分析。

目前，各种煤质在线分析大多也是利用γ射线的分析技术来实现的。

1、双能γ射线灰分仪煤可分为由可燃物和非可燃物(矿物质)两部分组成，其中可燃物主要是c、h、n、s等，平均原子序数约为6，非可燃物成份主要是si、al、ca、mg、fe等，平均原子序数约为13，即灰分的平均原子序数大于可燃物的原子序数。

射线源发射的γ射线照射到煤样上，在煤样中经过多次反射和散射后射出。

射线能量的衰减程度随被测物体组成成分平均原子序数的变化而变化，原子序数越高，衰减的越多。

所以，可以通过研究γ射线衰减程度来估计煤中元素平均原子序数。

当煤的灰分含量变化时，必然引起其平均原子序数的变化，因此通过测量穿过煤层的γ射线强度的衰减就可以确定煤中灰分的多少。

这种方法可以直接对输煤皮带上的散煤实现在线测量，对煤的粒度无严格限制，不需要分流取样以及破碎制样附加设备，辐射安全防护也比较容易做到，目前在灰分测量上应用比较广泛。

但是，这种方法利用的只是平均原子量，得到的煤质参数有限。

即使对于灰分测量，也因为使用平均原子量而使测量结果受煤中高原子序数元素(如铁)含量的波动影响比较大，所以精确度不高。

2、同位素中子源pgnaa煤质成份在线分析系统同位素中子源分为两种，一种是放射性同位素产生的α粒子或γ光子轰击靶核产生中子，另一种是重元素核自发裂变产生中子。

常用的(α,n)中子源基本上都是利用9be(α,n)12c反应，只要有稳定的α粒子源与9be放在一起就可以成为中子源。

在这样的中子源中比较安全，易于加工，并且使用最广泛的是241am-9be源，它放出的中子平均能量为5mev。

241am的半衰期是433年，所以中子源强度相对稳定，241am放出的γ射线强度也比较低，对中子源的影响不大。

241am-9be源的中子强度比较低，不易获得中子强度大于107n/s的源。

同位素源pgnaa方法给出了燃煤中大多数元素的含量，能够获得更多的信息，而且作用时间短，分析快。

现已有系列化产品面世，产品体积也较小，安装运输相对也比较容易，随时可以测量，无需等待。

但是这种方法不能测量c、o元素的含量，因此它不能实现对燃煤所有指标的分析，而且它只有煤炭成分信息，没有相关的运行指导功能。

使用这种仪器的时候，必须注意对射线的防护。

3、脉冲d-t中子源pgnaa煤质成分在线分析系统脉冲式的d-t中子源，也叫加速器中子源，产生中子的器件称为中子发生器。

它是利用加速器加速氚核粒子流，并让其与氚核发生t(d,n)he反应放出中子。

与同位素中子源相比较，d-t中子源有下列特点：强度高；可以在广阔能区获得单色中子；可以产生脉冲中子；加速器不运行时，没有很强的放射性。

产生的快中子能量是14mev。

脉冲式的d-t中子源易于维护操作，更重要的是加速器不运行时没有放射性，因此成为很重要的中子源。

用这种分析方法分析煤样，不依赖于煤种的变化，整个分析周期仅几分钟，仪器关闭后无辐射。

同时，还解决了用同位素中子源不能对c、o元素检测的缺陷，可以同时实现c、h、o、n、s、al、si、fe、na、k、ca、ti等元素的在线检测，测量精度高。

在获得全元素信息的基础上，可以得到燃煤发热量、水分、灰分、挥发分、固定碳、灰成分、着火温度、灰软化温度等指标。

还可进一步通过人工智能技术，建立燃烧专家诊断系统，实时报告煤质特性，为锅炉调整燃烧提供及时、可靠、准确的科学依据。

这种设备相对结构复杂，价格也较贵，但是技术已完善，并且已有成熟的产品。

三、煤质在线分析技术的对比自然γ射线灰分仪和双能γ射线灰分仪只能用来测量灰分，而且精确度不高、受煤种变化影响。

中子源pgnaa煤质在线分析系统不但分析指标多，而且精度高。

下面主要比较中子源pgnaa煤质在线分析系统。

同位素中子源或脉冲中子源在测量h、n、s、al、si、fe、ca、ti等元素含量上利用了相同的原理，但是在c、o元素的测量上有着本质的不同。

因为c、o元素对中子的俘获截面非常小，产生的γ射线弱到被其它元素的特征γ射线掩盖，所以不能用热中子俘获反应测量c、o元素。

但是，c、o元素的非弹性散射截面并不小，而且能够发射具有一定能量的γ射线。

脉冲d-t中子源pgnaa煤质成分在线分析系统，正是利用了d-t中子源发射出的中子可以与12c、16o发生非弹性散射而放出γ射线的原理来测量c、o元素含量的。

根据每个中子源的特性，它们都有自己比较有优势的用途。

在煤质在线检测方面，脉冲d-t中子源pgnaa煤质成分在线分析系统具有非常大的优势。

它能实现全元素特别是c、o元素的测量，给出燃煤的所有指标，及时诊断燃煤质量，在不工作的情况下没有放射性。

尽管脉冲d-t中子源价格比较昂贵，但是对燃煤的测量不是全天连续的，对于一批煤样只需要测量几个点，而脉冲d-t中子源pgnaa煤质成分在线分析系统的测量一次只要几分钟，测量完可及时关闭中子管。

实际使用的d-t中子管的寿命已经达到4000小时以上。

而252cf和241am-9be中子源无论仪器是否开启都在不停的发射中子，对于煤质在线测量来说，大部分中子都是被浪费的，尤其对于252cf源，其强度比较强，半衰期只有2.65年。

因此，对于真正用来测量煤质的中子来说，脉冲d-t中子源的价格并不高。

综上所述，现有的三种煤质在线分析系统各有优缺点，通过对这三种技术的综合分析，可以得出：(1)双能技术该技术只能够测量灰份，通过与水分计的结合可推算出热值，但如果煤质的组成成分发生变化，则会影响其测量精度。

它适合于煤种变化不大、测量精度要求不高的场合，如大型煤矿分类堆放和配煤、以及坑口电厂。

(2)同位素源煤质成分分析仪可测量煤中除碳氧以外的所有主要元素，并根据所测元素成分推算出灰分，结合水分计测量的水分推算出热值;同时可直接测量出硫分及氮的含量，但不能测挥发分。

该系统测得的灰分和热值不受煤种变化的影响，不仅适合于各种煤炭使用场合，同时适合于那些需要连续在线测量动态物料的场合，如水泥成分的监测、镍精矿成分的监测、铝矿、铜矿等。

缺点是不能测挥发分。

(3)脉冲中子管技术煤质成分在线分析仪可测量全煤流中的全部主要元素，并根据所测元素成分推算出灰分、挥发分;由元素成分、灰分，结合水分计测量的水分推算出热值;可直接测量出硫分及氮的含量。

该系统测得的灰分和热值不受煤种变化的影响，不通电时没有放射性，检修便利。

其缺点是中子管的寿命比较短，为4000小时，适合于不连续测量的煤炭及电力行业。

随着中子管寿命的提高，其用途会越来越广泛。

四、结语随着我国电力改革的不断深化，发电企业将逐步摆脱计划经济模式，在市场竞争中求生存、求效益、求发展，这势必要求发电企业更加关注发电成本问题，而占发电成本75%~80%的燃煤成本将成为主要的挖潜对象。

因此，通过对煤质成份和特性的在线分析与诊断，实现煤种与锅炉燃烧的动态耦合，提高锅炉运行的经济性和安全性，就更加值得关注。

煤质在线分析技术的应用，可以实现根据煤质的变化情况，进行适当的燃烧调整。

它不但能使锅炉机组在最佳的工况下运行，有效地提高锅炉机组效率，降低发电煤耗，同时对于锅炉低负荷的稳燃、吹灰器的投运、煤粉细度的调整、磨煤机效率的提高和实现优化运行都具有积极的指导意义。

注：文章内所有公式及图表请用pdf形式查看。
