下载文档原格式
法律声明版权所有深圳市易检车服科技有限公司。
保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自抄袭、复制本文档内容的部分或全部，并不得以任何形式传播。
注意本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定，易检车服公司对本文档内容不做任何明示或默认的声明或保证。
手册升级，恕不另行通知，若需最新手册，请通过以下方式获取：与您的产品销售商联系；登陆易检车服官方网站下载。
重要提示本手册介绍了如何正确使用本产品。
操作手册所述流程前，请务必认真阅读安全注意事项后再使用该产品。
安全信息文中使用的指示图标说明如下：说明说明突出重要信息和使用窍门，对您的操作进行必要的提示、补充和说明。
注意提醒您在操作中必须注意和遵循某些事项。
如未按照要求操作，可能会出现设备损坏、数据丢失等不可预知的结果。
警告警告您可能会存在潜在的危险，若无法避免，可能会造成较为严重的人身伤害。
更多服务服务热线：400-930-1883注意事项• 请勿在多灰、潮湿、肮脏或靠近磁场的地方使用设备，以免引起设备内部电路故障。
• 请勿在雷雨天气使用本设备。
雷雨天气可能导致设备故障或电击危险。
• 请在温度0℃到50℃范围内存放设备及其配件。
当环境温度过高或过低时，可能会引起设备故障。
• 请勿将设备放置在阳光直射的地方，如汽车仪表盘或窗台处。
• 请避免设备及其配件雨淋或受潮，否则可能导致火灾或触电危险。
• 请勿将设备靠近热源或裸露的火源，如电暖器、微波炉、烤箱、热水器、炉火、蜡烛或其他可能产生高温的地方。
包装清单以下附件仅供参考，详细包装清单，请参考随机附带的装箱清单或咨询当地经销商。
• 主机• 开关电源• 测试主线•••••• XTA001芯片转接座• 奔驰红外模拟采集钥匙•• 产品手册MCU转接板V1MCU转接板V2四代仪表免拆EEPROM全丢线BENCH模式线MCU飞线EEPROM转接板目录1 关于本手册 (1)1.1 目标读者 (1)1.2 约定 (1)1.3 图标定义 (1)2 关于ST G3 (2)2.1 产品介绍 (2)2.2 技术参数 (3)2.3 电源 (4)2.4 配件列表 (4)3 诊断 (6)3.1 常用操作 (6)3.1.1 建立硬件连接 (6)3.1.2 建立无线连接 (7)3.1.3 执行常规操作 (7)3.2 诊断操作 (8)3.2.1 钥匙编程 (8)3.2.2 变速箱编程 (13)3.2.3 发动机编程 (16)4 软件升级 (24)保修信息 (25)服务信息 (25)1 关于本手册本手册包含了产品操作使用说明。
BE-A16C 3G通讯车载终端用户操作手册（V2.0版）声明本手册可能包含技术上不准确的地方或印刷错误。
本手册的内容将做不定期的更新，恕不另行通知；更新的内容将会在本手册的新版本中加入。
我们随时会改进或更新本手册中描述的产品或程序。
若存在手册中对产品的描述与实物不符，一律以实物为准。
注意事项●将3G通讯车载终端放置在足够通风的空间。
●使3G通讯车载终端工作在技术指标允许的温度及湿度范围内，请不要在3G通讯车载终端放置盛液体的容器，比如花瓶等。
●设备电路板上的灰尘在受潮后会引起短路，在安装设备时，请尽量做好防尘、防潮工作。
●请选择SD卡生产厂商推荐的、适合设备工作要求的SD卡，以满足长时间、大数据量的读写要求，同时请从正式渠道购买，以保证SD卡的品质。
修改记录:1)2019-3-15,由于设备升级到串口设备，型号是BE-A16C-2,所以修改了2安装指南，更新了2.2及2.3。
目录1 产品介绍.................................................................................................... 错误！未定义书签。
1.1 产品概述 (3)1.2 产品主要功能 (4)2安装指南.................................................................................................... 错误！未定义书签。
第 1 页2.2 硬件接口连接说明 (6)2.3 J1、J2引脚定义说明 (7)2.4 安装 SD 卡和 SIM/UIM 卡 (9)2.5 ACC启动控制连接说明 (10)2.6报警线连接说明 (11)3 操作必读 (11)3.1 遥控器说明 (11)3.2 菜单项说明............................................................................................ 错误！未定义书签。

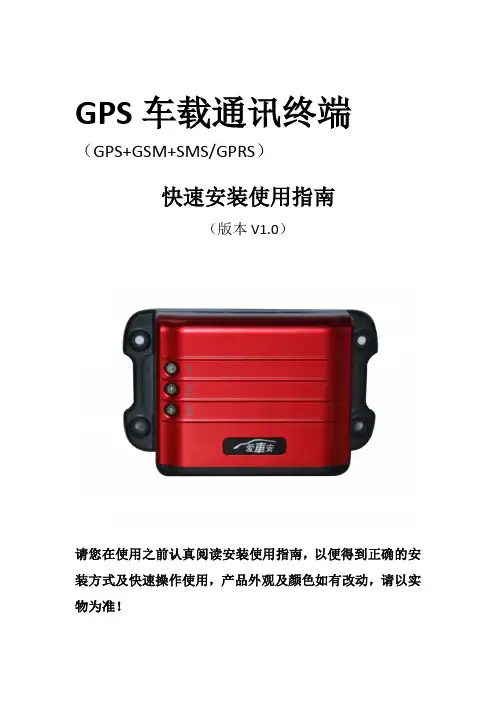

GPS车载通讯终端（GPS+GSM+SMS/GPRS）快速安装使用指南（版本V1.0）请您在使用之前认真阅读安装使用指南，以便得到正确的安装方式及快速操作使用，产品外观及颜色如有改动，请以实物为准！一、产品配件图请检查包装盒内配件是否齐全，产品配件以实物为准二、产品功能●GSM 850/900/1800/1900 四频系统全球通用；●超宽电压输入范围：5 ～ 50vDC；●GPS连续定位，GPRS定时上报；●支持SMS查询位置信息；●ACC点火信号检测，车辆状态提示；●可外接断油继电器，实现远程控制车辆；●低功耗控制功能，延长蓄电池供电时的使用时间；●内置备用电池，实现非法剪线报警。
1、红色LED－GSM状态指示2、蓝色LED－GPRS状态指示3、绿色LED－GPS状态指示▲在开机5分钟后3个指示灯自动熄灭，当有电话拨入时，指示灯亮起工作5分钟后熄灭。
三、技术参数1、GSM频段：850/900/1800/1900 MHz2、GPRS：Class12，TCP/IP3、电压范围：5～50vDC4、工作电流：行车工作25mA@12vDC车辆熄火6mA@12vDC5、GPS定位时间：冷启动-38s(Open sky)暖启动-32s；AGPS 启动< 15 s (Default 配置)热启动-2s(Open sky)6、GPS定位精度：10m(2D RM)7、工作环境温度：-20℃～+80℃8、工作环境湿度：20%～80%RH9、外观尺寸：47.8(L)x74.8(W)x17.4(H)mm10、重量：46g四、安装说明4.1 安装前的准备工作4.1.1打开包装盒，检查设备型号是否正确，配件是否齐全，否则请联络你的经销商；4.1.2 SIM卡选择，终端需要插入一张GSM SIM卡，SIM卡的选择请参考经销商的意见；4.1.3 SIM卡的安装，在终端的右上角有SIM卡槽，打开终端的盖子，将SIM卡金属面朝下SIM卡缺口端插入到SIM卡插槽中（注意SIM卡不要装反），插到位以后可以听到卡嗒声音，否则需要调整SIM正反面方向再重新插入；装好后盖回盖子。
4、3G车载终端操作手册3G车载终端操作手册一、概述3G车载终端是一种集成GPS定位、无线通信和汽车行驶数据采集于一体的设备，通过连接汽车OBD接口实现与车辆的通信。
本操作手册旨在为使用3G车载终端的用户提供操作指南，帮助您了解设备功能、安装及使用方法，同时提高车辆行驶安全和车辆管理效率。
二、设备安装1、连接OBD接口：将3G车载终端的OBD适配器正确插入车辆的OBD 接口，确保连接稳定。
2、安装SIM卡：按照设备说明书中的指示，安装SIM卡，确保SIM 卡正确插入。
3、开启设备：打开设备的电源开关，等待设备启动。
三、设备功能1、GPS定位：3G车载终端内置GPS模块，可实时获取车辆位置信息，精度可达到5-10米。
2、无线通信：通过内置的3G/4G通信模块，实现与远程服务器的数据传输和语音通信。
3、汽车行驶数据采集：设备可采集车辆行驶速度、发动机转速、车速等关键数据，帮助用户更好地了解车辆运行状态。
4、报警功能：当发生异常情况，如车辆被盗、行驶速度过快等，设备会自动发送报警信息至预设的手机或后台服务器。
四、操作步骤1、设备连接：确保3G车载终端已连接汽车OBD接口，设备电源已开启。
2、账户登录：打开设备配套的移动应用程序，输入账户信息进行登录。
3、设备配置：在移动应用程序中，根据实际需求配置设备参数，如报警触发条件、通信模块设置等。
4、报警设置：在移动应用程序中设置报警条件，如车辆被盗、行驶速度过快等，确保设备能够在异常情况下及时发出报警信息。
5、数据查看：在移动应用程序中查看车辆行驶数据，包括车辆位置、速度、发动机转速等，帮助用户了解车辆运行状态。
五、常见问题及解决方法1、设备无法连接OBD接口：检查OBD接口是否正常，重新插拔OBD 适配器并确保连接稳定。
2、设备无法登录账户：检查网络连接是否正常，如使用3G/4G网络，请确认SIM卡是否正确安装并已激活。
3、无法收到报警信息：请检查移动应用程序中的报警设置是否正确，同时确认设备是否在移动网络覆盖范围内。

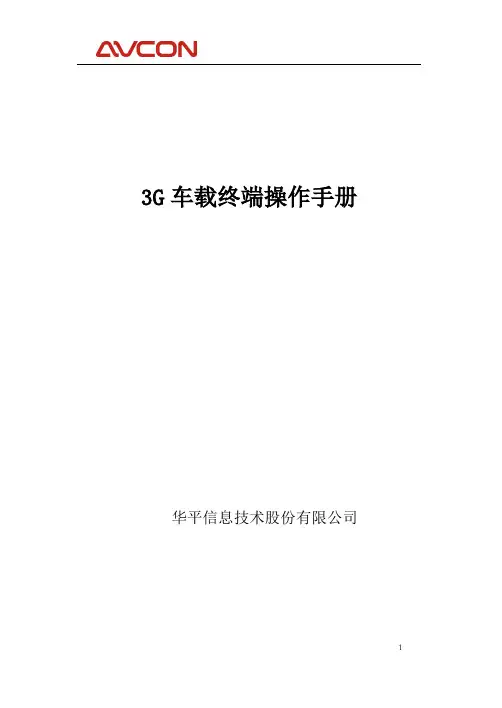

3G车载终端操作手册华平信息技术股份有限公司目录一、3G卫星车终端使用场景 (4)1.1车载机柜式 (4)1.2临时指挥中心 (5)1.3单兵背负方式 (6)二、3G卫星车终端设备连接 (7)2.1终端界面介绍 (7)2.2终端设备连接图 (12)2.3显示设备连接 (12)2.4音频输入输出连接 (13)2.5视频输入连接 (14)2.63G网络连接 (15)2.7终端电源连接 (16)2.8设备安装连线图 (17)三、3G卫星车终端操作 (19)3.1开机设置流程图 (19)3.2登录界面 (20)3.3系统登录设置 (21)3.43G拨号设置 (23)3.5以太网设置 (25)3.6网络测试 (26)3.7视音频设置 (27)3.8显示设置 (29)3.9进入会议 (30)3.10注意事项： (35)3.11重启或关闭终端 (35)四、终端维护 (36)4.1环境要求 (36)4.2注意事项 (37)4.3常见故障排查 (38)一、3G卫星车终端使用场景3G图像传输系统终端设备采用的是华平公司3G车载终端，该终端支持在灭火救援指挥现场不同环境下的使用，满足公安消防各级指挥中心对灭火救援现场图像及声音传输需求。
1.1车载机柜式3G卫星车终端可以安装在车辆标准机柜中。
终端提供标准机柜耳片，占用机柜2U高度。
与车辆上的音频设备、图像设备、显示设备等进行对接，成为车载设备的一部分。
1）用户环境准备：①通讯指挥车需要提供稳定的220V电源，供3G终端设备使用。
②通讯指挥车上已经装有摄像机，需要使用此摄像机时，需额外准备摄像机的视频线和控制线各一根。
③如要将终端的声音输入输出与指挥车内音响系统连接，需要准备到终端输入输出3.5接口的音频线各一根。
④如要将终端的显示输出与指挥车内显示器上，需要准备到终端的视频输出接口VGA或HDMI线一根。
⑤通讯指挥车要准备标准机柜托盘一个，并且机柜里空出2U高度空间便于终端安装。
GT23 GPS车载定位终端（GPS+BD+LBS+GSM/GPRS）安装使用指南（版本V2.0）请您在使用之前认真阅读安装使用指南，以便得到正确的安装方式及快速操作使用，产品的外观及颜色如有改动，请以实物为准！目录目录 (2)一．产品配件 (3)二．产品功能 (3)三．安装说明 (4)3.1 安装前的准备 (4)3.2 安装 (4)3.3 终端出线定义 (4)3.4 产品的正确使用步骤 (4)3.5 指示灯说明 (5)四．常用指令设置 (5)五．设备平台应用操作 (6)六．故障排除 (9)七．保修 (9)产品名称：GPS车载定位终端产品型号：GT23工作电压：DC 9V~100V工作电流：35mA，休眠电流：15mA主控芯片：GSM 6261D BD+GPS终端体积：76.6*27*14.7mm工作湿度：-25°C~75°C功能：远程断油电、ACC检测、断电报警、电子围栏等网络频段：850、900、1800、1900一．产品配件1.1电源线1.2安装使用指南1.3 继电器（选配）1.4合格证二.产品功能2.1 GSM850/900/1800/1900MHZ四频系统全球通用；2.2 超宽工作电压输入范围：9~100 VDC可选；2.3 GPS/LBS实时定位，支持电脑查车，手机查车和微信查车；2.4 支持SMS短信查询位置信息；2.5 ACC点火信号检测，车辆状态提示；2.6 内置振动传感器，实现车辆智能防盗；2.7 可设置特定号码用于SOS报警及防盗报警；2.8 内置/外置麦克风和喇叭，实现远程语音监听和语音对讲功能（选配）；2.9 内置备用电池，实现非法剪线报警（选配）；2.10 平台支持最高180天历史轨迹及线路查询；2.11 平台支持电子围栏，进出区域报警；2.12 平台支持偏离规划线路告警；2.13 平台支持超速告警；2.14 平台支持严重碰撞报警（选配）；2.15 平台支持侧翻报警（选配）；2.16 平台支持报表输出；2.17支持WEB下发布防和撤防;三．安装说明3.1 安装前的准备工作：3.1.1打开包装盒，检查设备型号是否正确，配件是否齐全，否则请联络你的经销商；3.1.2 SIM卡选择，终端需要插入一张GSM SIM卡，GSM卡联通或移动任选（GSM网络全球通用）3.1.3 SIM卡的安装，拆开终端设备，掀起SIM卡槽金属盖，SIM卡芯片朝下放入卡槽，盖上卡槽金属盖。
4G车载监控终端—KS668T使用说明书1、产品概述本产品是一款4G双录行车记录仪，具备有高清车载DVR摄像、一键报警、GPS行车轨迹、定位、WIFI热点、4G通讯及外接TF卡存储器于一体多功能高科技产品，符合JT/T1078《道路运输车辆卫星定位系统视频通信协议》与JT/T808《道路运输车辆卫星定位系统北斗兼容车载终端通讯协议技术规范》的硬件要求。
2、产品图外观3、产品使用指导1．主板插上T卡和SIM卡。
2．供电12V开机过程亮红灯（安装后开机大概需要3分钟左右，开机过程中不能断电）3．参考机器指示灯判断机器工作状态，详见下文指示灯定义；4、指示灯定义1.蓝灯开机正常工作GPS定位后长亮，未定位时闪烁2.绿灯开机正常录像后呼吸闪烁，未录像时不亮3.红灯开机状态下4G网络正常时长亮，网络异常不亮4.恢复出厂设置过程红灯+绿灯同时快速闪烁5.设备正常工作状态红灯、蓝灯常亮，绿灯缓慢闪烁5、按键定义1.短按——播报WIFI热点、机器工作状态2.长按——重启设备3.长按至关机后再次红灯和绿灯同时亮起——恢复出厂设置4.一键报警按钮——短按上传拍照至后台/手机APP6、视频存储说明1.建议使用容量16G-128G，读写速度在Class10的TF卡2.为了保障能够存储更多行车视频，建议使用前先格式化TF卡，避免卡内其他文件占空间7、记录仪功能1.开机后系统自动开始录像，前摄像1080P，照车内摄像720P同步录像；采用先进视频处理技术，轻松完成高速行车过程中的动态拍摄，录制视频循环覆盖，无需手动清理存储卡，震动视频自动锁防丢失2.车内摄像头自动红外补光灯，夜间行车自动检测环境光线打开补光灯确保录制视频亮度，且红外灯不影响驾驶员对行车环境光线判断8、停车监控1.汽车熄火后，设备将自动进入停车监控模2.当汽车受到外力碰撞时，设备将会自动报警，并上传图片及位置信息到手机APP3.用户可以主动通过APP对设备进行实时监控、抓拍图片、抓取视频、远程对讲等4.为了保护您的汽车电瓶，汽车长期熄火，设备检测汽车电瓶电压偏低时，会自动关机不再继续消耗汽车电瓶电量，以确保不影响汽车正常点火耗电9、常见故障排除支架背胶粘贴不牢检查确保安汽车玻璃擦拭干净，并将背胶与玻璃之间的空气挤出，贴压牢靠设备机身晃动，录像视频歪斜检查支架与行车设备的卡扣扣好，支架黏贴是否与车头平行录像视频模糊，偏暗检查镜头表面、挡风玻璃是否干净无脏污，镜头角度不可调太高，视频下边缘能拍摄到挡风玻璃底部为宜无法停车监控检查电源线接线顺序，B+接电瓶长电保险，ACC线接汽车ACC保险设备不能开机或不能正常工作检查接线是否正确检查线材上保险丝是否完好用取卡针短按设备侧面R字样旁孔位复位键重启机器恢复出厂设置设备工作后红灯不亮检查SIM卡是否安装、流量是否充足设备工作后蓝灯闪烁检查GPS天线插头连接好检查天线摆放位置是否被遮挡设备工作后绿灯不亮检查TF卡是否插好检查TF卡是否为Class10（卡面有印C10字样）格式化或更换TF卡忘记WiFi密码短按设备按键播报热点名称及密码，确认输入密码正确APP不能预览设备画面检查手机正确连接设备WiFi强制关闭手机APP，并重新开启APP10、注意事项●本产品是行车录影设备，用户请勿在行车过程中操作本产品或手机APP●请使用原厂提供的配件正确安装本产品，如未按照正确的使用程序使用本产品或者连接不兼容的配件，有可能导致保修自动失效，甚至有可能危及您和他人的安全，对此本公司不承担任何责任●请勿拆卸或擅自维修此产品，否则产品保修自动失效●本着不断完善，持续发展的原则，本公司保留本产品的使用说明书修订更新权●本手册中的内容按产品制造时的状况提供，除非使用的法律另有规定，否则不对文档准确性、可靠性和内容做出任何类型的明确或默许的保证●在适用法律允许的最大限度内，在任何情况下，本公司与生产商均不对任何特殊、偶然、附带或间接损失承担责任车车助手手机APP安装及使用说明一、应用介绍安全出行记录抓拍神器功能介绍：车辆管理车辆监控手机互联实时播放一键抓拍视频剪切车友互动共享车生活二、使用条件及产品关联系统版本在安卓系统4.0以上的智能终端或苹果系统终端。
上海航盛车载终端介绍中国车载电子航母企业打造百亿集团,成为世界级、国际化的汽车电子优秀供应商目录车载终端背景概述车载终端产品介绍车载终端接插件图解展示车载终端安装上线步骤图解车载终端注销/升级/测试常见问题答疑售后服务网络体系1背景概述1.2011年8月1日起，新出厂的旅游包车、三类以上班线客车和运输危险化学品、烟花爆竹、民用爆炸物品的车辆（以下简称两客一危车辆），在车辆出厂前应安装符合标准的车载终端。
对于不符合标准的车辆，工业和信息化部不予上车辆产品公告。
道路运输管理部门在为车辆办理道路运输证时，要检查车辆车载终端安装和工作情况。
凡未按规定安装符合标准的车载终端的新增车辆，交通运输部门不予核发道路运输证。
2.建设符合技术要求的系统平台。
《平台标准》分别对企业监控平台和交通运输部门监管平台的性能及功能提出了基本要求。
道路运输企业自建或委托卫星定位服务运营商建立的监控平台以及各级交通运输部门建设的监管平台都必须符合标准要求。
在此基础上，可根据自身需求，研究开发其他功能。
从2011年7月1日起，所有新安装的车载终端必须接入符合技术要求的系统平台。
系统平台如不符合《平台标准》的，要按《平台标准》技术要求尽快进行改造。
在系统平台改造过程中要采取有效措施，确保现有业务不受影响，并确保各级系统平台之间的互联互通。
各系统平台的改造工作，要在2011年底前完成。
交通运输部办公厅2011年4月12日印发交通运输办公厅通知交通部第一批车载终端企业公告车载终端及系统平台引用标准GB/T 19056 记录仪标准征求意见稿JT/T/794 道路运输车辆卫星定位系统车载终端技术要求GB 17859 计算机信息系统安全保护等级划分标准GB 20263 导航电子地图安全处理技术基本要求JT/T/796 道路运输车辆卫星定位系统平台技术要求 JT/T/796 道路运输车辆卫星定位系统平台技术要求标准宣贯材料JT/T 809 道路运输车辆卫星定位系统-平台数据交换JT/T 808 道路运输车辆卫星定位系统-终端通讯协议及数据格式本方案提及、引用、继承下列文件内容，下列文件对本方案的应用是必不可少的。
一、GPS终端定位系统安装接线图
二、安全注意事项
1、安装前，接上GPS和GSM天线，注意两根天线不要接反，扁扁长长的为GSM天线，正方型带磁铁的为GPS天线。
2、摆放GPS天线时，带磁铁的一面向下用双面胶贴好，GPS天线头的上方不能有金属物遮档，玻璃和塑料不会影响GPS信号的接收。
3、6P线定义：接上主机的电源线，红色接电源的正极，黑色的接电源的负极。
白色线为ACC感应线，其余的线为预留线，无需理会。
4、通上电以后观察两个指示灯的状态。
黄色灯与红色灯交替闪烁，说明设备定位通讯正常。
5、主机正常，固定好GPS主机，安装完成。
车载终端操作方法
车载终端操作方法通常包括以下步骤：
1. 打开车辆电源，启动车载终端。
2. 确保车载终端连接到车辆的音频系统和/或导航系统。
3. 根据车载终端的操作界面，使用触摸屏或按钮等设备进行操作。
一般来说，需要了解基本操作指令和功能菜单的布局。
4. 导航功能：
- 输入目的地的地址或选择预设的目的地。
- 通过导航界面进行路线规划和导航指引。
- 可能需要进行一些设置，如避开高速公路或收费站等。
5. 音频娱乐功能：
- 通过操作界面选择FM/AM调频广播或其他音频来源，如CD、USB、蓝牙等。
- 调节音量、频道或曲目等。
6. 车辆信息查看：
- 查看车辆相关信息，如车速、油耗、里程、车辆状态等。
- 可能需要进行一些设置，如单位制式、显示项等。
7. 手机连接和通话功能：
- 通过蓝牙连接手机，并设置个人信息和通话功能。
- 可以使用车载终端进行通话、听取语音导航等。
请注意，车载终端的具体操作方法可能因不同品牌和型号而有所不同。
建议根据车载终端的使用说明书进行操作。
GPS/北斗双模卫星定位车载终端快速安装使用指南使用本产品前，请仔细阅读本手册并妥善保存，以备日后查阅目录一、安全安装注意事项 (3)二、安装工具 (4)三、产品组件 (5)四、接口定义 (7)五、初次安装步骤 (9)六、初次使用设置 (16)售后服务 (20)一、安全安装注意事项安全注意事项遵守所有安全注意事项为保障人身和设备安全，在安装、操作、维护设备时，请遵循设备上标识及手册中说明的所有安全注意事项。
手册中的“安全警告”、“注意”、“说明”事项，并不代表所应遵守的所有安全事项，只作为所有安全注意事项的补充。
遵守当地法规和规范操作设备时，应遵守当地法规和规范。
人员要求负责安装维护设备的人员，必须先经严格培训，掌握正确的操作方法及安全注意事项后，方可安装、操作和维护设备。
安装注意事项装前检查在安装设备前，对车辆的基本车况进行检测，确保车辆各项功能正常。
选好终端安装位置安装位置可选择副驾驶位置、方向盘下的控制盒附近，安装尽量考虑走线便捷、美观，位置便于操作。
防水应选择不易进水的位置，以保持终端的干燥；另外要注意远离空调，以防在温差变化时，会有冷凝水积聚在终端内外部，造成终端故障。
防震终端不能悬空或装在长期振动较大位置。
防高温终端及走线位置应避开车内的高温部位。
安装走线和固定大型车如有总控开关，此时终端安装位置需考虑电源线的接法，位置选好后应采用魔术贴、扎带、双面胶及螺丝四种方式将终端固定。
二、安装工具安装工具三、产品组件产品正面图产品背面图B、RS232串口和TF卡口2. LED显示屏3. 打印机4.身份识别卡槽5. MIC接口6. GPRS/CDMA天线接口7.GPS天线接口8. 备用电池开关9. 导航屏接口10.摄像头接口11. 断油断电接口12. 电源线接口产品标配产品选配件四、接口定义PORT1序号线缆颜色接线说明（车辆信号线）1 浅蓝色AD模拟量2 浅绿色右转向（高电平有效）3 粉红色左转向4 紫色空调5 橙色CANL 第一路CANL6 绿色喇叭（高电平有效）7 灰色CANH 第一路CANH8 黄色汽车制动信号线，即刹车信号线（高电平有效）9 热缩管热缩管直接与汽车搭铁10 蓝色车速表速度信号线11 白色AD模拟量212 棕色预留13 红色汽车常电正极，即汽车电瓶正极14 黑色汽车常电负极，即汽车电瓶负极15 白绿紧急报警（低电平有效）16 白黑ACC检测线（高电平有效）五、初次安装步骤安装SIM卡装SIM卡之前一定要切断外部电源和关闭内部备用电池。
银雀4G惯导车载终端（XSE-G05-BD2型）技术规格及操作说明手册（V2019.1）北京朝宇慧科信息技术有限公司2019年1月目录概述 (2)一、技术指标及功能要求 (2)二、操作使用及调试说明 (9)三、维护常识 (13)四、保修服务说明 (14)1概述XSE-G05-BD2型“银雀”4G车载终端，惯导（INS）加GNSS复合定位系统技术、4G无线数据通讯技术、智能自动化控制技术、遥测及自动报警技术于一体，可对移动平台的位置、安全、运行、技术状态进行全天候的的监控，能够提供实时的定位、采集数据、求助、故障维护、双向信息通信等多项服务。
车载终端主要由：主机、通讯天线、定位天线、数据线及一些选配附件组成。
一、技术指标及功能要求1、主机定位方式：具备GNSS接受信号及定位；BDS或BDS/GPS联合定位能力;具备RTD差分定位方式，支持RCTM3.2差分数据格式；在无GNSS信号时，具备惯导（INS）定位导航能力数据传送方式：2G/3G/4G通信方式）电源：9-36V，额定12V/24V工作电流：≤80mA/12V休眠状态电流：≤5mA/12V备用电池：锂聚合物电池组+4.2V/500mA；电池续航工作时间不小于120分钟。
工作温度：-20℃～+70℃存贮温度：-40℃～+85℃相对湿度：93%（常温）2机壳要求：密闭金属材质机箱。
整机防护等级：≥IP54机型尺寸：90×60×30mm重量：190g2、定位单元1)定位方式：“北斗二代”卫星定位系统（BDS）；GPS全球卫星定位，可通过远程指令切换定位模式；单北斗、或北斗+GPS模式；2)接收频段：L1：1575.42MH；B1：1561.098MH；3)定位时间：≦60s（冷启动）,≦10s（热启动）4)定位接收机灵敏度：≤-155dBm（跟踪）；≤-145dBm（捕获）5)定位精度：优于10米（95%，HDOP<4）6)定位更新周期：1秒/次，可终止并进入休眠状态；7)定位速度范围：0~255km/h8)定位速度精度：≤0.2m/s（95%）9）数据格式：满足GB/T20512—2006。
3G车载终端操作手册华平信息技术股份有限公司目录一、3G卫星车终端使用场景 (4)1.1车载机柜式 (4)1.2临时指挥中心 (5)1.3单兵背负方式 (6)二、3G卫星车终端设备连接 (7)2.1终端界面介绍 (7)2.2终端设备连接图 (12)2.3显示设备连接 (12)2.4音频输入输出连接 (13)2.5视频输入连接 (14)2.63G网络连接 (15)2.7终端电源连接 (16)2.8设备安装连线图 (16)三、3G卫星车终端操作 (19)3.1开机设置流程图 (19)3.2登录界面 (19)3.3系统登录设置 (20)3.43G拨号设置 (22)3.5以太网设置 (24)3.6网络测试 (25)3.7视音频设置 (26)3.8显示设置 (28)3.9进入会议 (29)3.10注意事项： (32)3.11重启或关闭终端 (35)四、终端维护 (36)4.1环境要求 (36)4.2注意事项 (37)4.3常见故障排查 (38)一、3G卫星车终端使用场景3G图像传输系统终端设备采用的是华平公司3G车载终端，该终端支持在灭火救援指挥现场不同环境下的使用，满足公安消防各级指挥中心对灭火救援现场图像及声音传输需求。
1.1车载机柜式3G卫星车终端可以安装在车辆标准机柜中。
终端提供标准机柜耳片，占用机柜2U高度。
与车辆上的音频设备、图像设备、显示设备等进行对接，成为车载设备的一部分。
1）用户环境准备：①通讯指挥车需要提供稳定的220V电源，供3G终端设备使用。
②通讯指挥车上已经装有摄像机，需要使用此摄像机时，需额外准备摄像机的视频线和控制线各一根。
③如要将终端的声音输入输出与指挥车内音响系统连接，需要准备到终端输入输出3.5接口的音频线各一根。
④如要将终端的显示输出与指挥车内显示器上，需要准备到终端的视频输出接口VGA或HDMI线一根。
⑤通讯指挥车要准备标准机柜托盘一个，并且机柜里空出2U高度空间便于终端安装。
2）安装步骤及接线方式：①从背包中取出2U高的终端设备②安装上配带的耳片③接上GPS（接到终端的USB2口）④ 3G吸盘式天线（接到终端的3G天线接口的M端口）⑤使用车上的摄像机、显示器、麦克风、音响、键盘等⑥接上云台控制1.2临时指挥中心3G终端提供移动便携箱，能快速转移终端设备到指定地点打开工作。
只需打开便携箱取出设备，置与工作台上展开设备，快速搭建出音视频传输通道，就能与后方指挥中心进行通讯。
1）用户环境准备：①临时指挥中心需要准备稳定的22V电源，供终端显示设备使用。
②如在指挥车上使用，需要准备固定的工作台，便于终端等设备摆放。
2）安装步骤及接线方式：①从背包中取出2U高的设备②接上显示器③接上USB摄像头（接到终端的USB1口）④接上USB HUB（接到终端的USB2口）⑤接上无线小键盘（接到USB HUB上）⑥接上全向麦（接到MIC口和USB HUB）⑦接上显示器的触摸屏（USB口接到USB HUB）⑧接上显示器的喇叭（接到SPK口）1.3单兵背负方式3G终端便携箱中包含单兵背负背包，可让一人背负进入车辆无法到达的现场内部。
从便携箱中取出背包，打开背包盖，接上摄像机、耳麦和GPS，展开天线，一键开机，即可完成位置定位和与指挥中心进行通讯。
安装步骤及接线方式：①从安全箱中取出HDS100背包设备②接上DV或其它摄像机（接到终端的CVBS口）③接上GPS（接到终端的USB2口）④打开背包上盖，竖起天线⑤打开电池电源开关二、3G卫星车终端设备连接HDS100终端是专为公安消防部队3G图像采集应用而设计的便携式视频终端设备，采用嵌入式实时多任务操作系统，系统调度效率高，系统运行更加稳定可靠。
HDS100具有视频信号和音频信号的同步压缩功能，压缩码流通过网络进行传输，通过网络可进行实时视频和声音浏览，支持流协议（RTP/RTCP）、支持双向语音对讲、多种语言支持等功能。
当与外部音频混合器、视频设备和触屏控制装置结合使用时，可为消防部队提供丰富的多媒体通讯环境。
HDS100支持D1(720×576)、高清（720P、1080P）图像编码分辨率和32KHz 的高保真宽频语音，均是目前业界的最领先水平，配合国际领先的噪声抑制、回音消除等技术以及低带宽要求和强大的高抗误码能力，可为公安消防部队提供3G网络下最清晰的图像传输效果。
2.1终端界面介绍3G卫星车终端包括安全器材箱、背包、HDS100主机，配合N5901无线小键盘，再加上另购的显示器、摄像头、麦克风等可组成一套完整的便携式视频终端系统。
1)、前面板介绍①终端电源开关2)、后面板介绍①RS232接口(兼附加的电源开关线接口)②CVBS接口③SPK OUT音频输出口④MIC IN 话筒输入口⑤USB接口⑥HDMI视频输出接口⑦3G SIM卡插口⑧网络RJ45接口⑨3G连接口（M为主，A为辅）⑩WIFI连接口11 电源接口12 电源开关按钮13 VGA视频输入接口14 LINE IN音频采集输入接口15 DVI-I视频输入接口16 SD卡插口17 显示器电源接口（用于临时指挥中心）18 接HDS100主机终端的电源19 电池开关20 VGA视频输出接口21 电源适配器接口3)、HDS100安全器材箱4)、HDS100背包5)、无线小键盘6)、LCD显示器7)、USB摄像头8)、其他相关附件2.2终端设备连接图2.3显示设备连接终端背板提供HDMI和VGA两种显示输出接口。
可以任意选择显示器或电视机的VGA/HDMI端口与HDS100的VGA/HDMI接口连接即可。
2.4音频输入输出连接HDS100终端机的语音输入提供一路MIC IN（麦克风）输入接口及一路LINE IN（线路）输入接口，一路SPK OUT输出接口(可作为LINE OUT输出)。
■连接麦克风连接麦克风与HDS100的MIC IN接口，如果是全向麦，请将麦克风的USB 接头接到主机的USB端口上。
建议把麦克风放在远离扬声器至少两米远的地方。
■连接音箱输出设备可选择有源音箱等，与HDS100的SPK OUT接口连接。
2.5视频输入连接■连接高速球机选定电缆连接卫星车载球机与HDS100的CVBS视频输入接口。
■连接USB摄像头连接USB摄像头与HDS100的USB1接口。
2.63G网络连接在3G的天线接口处连接上天线，标准交付形态中配有胶杆天线，背负时可直接使用，如车载使用，建议换成3G车载吸盘天线，以便更好的接收与发射信号。
2.7终端电源连接车载使用时，请将HDS100与电池连接，接上电源适配器，打开电池开关，再打开HDS100主机的前面板的电源开关，给设备供电。
背负使用时，在使用前请先给电池充好电，需要使用时，请先打开电池开关，再打开HDS100的电源开关。
不使用时，请在关闭主机开关后，及时关闭电池开关。
2.8设备安装连线图1）车载机柜式安装连线图2) 车载机柜式安装连接图3) 临时指挥中心固定式安装连线图4) 背负式连线图三、3G卫星车终端操作针对公安消防部队使用特点，为各使用单位更加方便快捷的使用3G终端，下面将对主要操作进行详细说明。
3.1开机设置流程图第一次使用3G车载终端，需要对终端系统内基本参数进行设置。
开机正常使用设置流程如下：3.2登录界面点击3G终端电源按钮，终端登录成功后界面，如下图所示：登录界面有三个区域组成：图像显示区：显示本地视频采集的图像或接收的远程图像。
功能操作区：系统常用功能操作区。
音量控制区：控制3G终端声音输入输出音量大小控制。
3.3系统登录设置终端第一次使用，需要在系统中设置服务器地址及用户账户密码等信息。
单击界面上的“设置”选项，弹出系统设置对话框，在“帐号”选项卡中填写，如下图所示；地址：填写3G网闸服务器地址比如：172.16.201.42端口：默认4222，不可更改用户账号：jsczzd3g用户密码：123设备账号：jsczzd3g设备密码：123设备名称：江苏+××公安消防支队3G终端，如“江苏南京公安消防支队3G终端”“江苏南京鼓楼中队3G终端”。
3.43G拨号设置终端启动后，需要在系统进行3G拨号才能到注册服务器。
打开终端界面上的“系统”，点击“3G拨号”进行设置。
如下图所示；弹出3G拨号窗口，点击“连接”按钮完成3G拨号。
如果需要终端开机自动完成拨号，只需要勾选“自动拨号”选项。
开机自动拨号为了保护公安消防图像数据传输通道安全性，终端3G拨号采用的是电信VPDN技术。
需要在3G拨号中填写电信分配的VPDN帐号密码，并购选“使用VPDN”选项。
VPDN设置3.5以太网设置在使用中，如果遇到3G网络信号差的情况，可以与车载有线网络进行数据通信。
打开终端界面上的“系统”，点击“以太网”进行设置。
如下图所示；3.6网络测试3G终端拨号成功后，可以通过系统自带的“网络测试”模块，测试网络连通性。
点击终端界面上的“系统”，选择“网络测试”进行测试。
在地址栏中输入服务器IP地址，点击右边“Ping测试”按钮进行网络连通性测试。
输入测试IP地址3.7视音频设置1）视频设置首次登录终端时，需要对本地采集的视频设备进行测试，以保证3G图像采集的效果。
点击终端界面上的“设置”按钮，选择“视频”：摄像机：设置终端视频输入接口，用哪种接入就选择那个接口分辨率：设置图像分辨率大小视频码流：图像传输占用最大带宽数图像帧率：图像采集帧率大小码流控制：终端网络传输类型选择（选择3G）摄像机云台控制设置：协议类型：摄像机支持的控制协议波特率：摄像机的COM口波特率端口号: 摄像机占用终端的端口号编号：接摄像机内置编号2）音频设置首次使用需要对终端音频设备设置进行查看，是否为终端默认音频设备。
确保传输声音质量正常。
3.8显示设置终端支持两路显示输出，可分别对显示输出分辨率进行设置。
设置成符合显示设备实际分辨率，呈现更好的显示效果。
击终端界面上的“系统”，点击“显示设置”。
如下图所示；3.9进入会议如遇重大火情，总队或部局指挥中心可通过图像综合平台快速召开会议，供各级领导、专家与现场指挥人员进行会商，提高对突发事件应急处置能力。
3G终端不能主动入会，只能被动邀请进入会议。
1）单击“系统”选项，查看设备状态，确保设备“用户登录成功”、“设备登陆成功”如下图所示：3G车载终端以与会者或临时与会者身份进会时，移动会议网关会自动进会。
以与会者身份进会操作办法：新建会议分组（或者是在原有分组里），先将本身的设备拖入会议，再把3G车载终端拖到会议组中，右击会议组名，点击【召开会议】，移动会议网关自动进会。
以临时与会者身份进会：先将本身的设备拖入会议，右击会议组，召开会议，把3G车载终端，从监控资源上直接拉进会议列表中，3G会议网关自动进会。
