电动液压插板阀常见故障及排除方法1. 引言1.1 电动液压插板阀的作用电动液压插板阀还可以根据系统的需要实现压力的调节和维持，确保液压系统的稳定工作状态。
在工业生产中，液压系统承担着重要的动力传递和控制功能，而电动液压插板阀则是实现这一功能的重要元件之一。
它使液压系统具有了更高的自动化程度和精确的控制性能，提高了生产效率和产品质量。
电动液压插板阀在工业生产中发挥着关键作用，是液压系统中不可或缺的重要组成部分。
其作用包括流通控制、压力调节、通断控制等多个方面，为液压系统的稳定运行提供了强有力的支持。
1.2 电动液压插板阀常见故障电动液压插板阀常见故障包括封闭不严、闷声、渗漏、卡死等问题。
这些故障会影响设备的正常运行，降低工作效率，甚至造成安全隐患。
封闭不严是指阀门关闭时不完全密封，导致介质泄漏或流失。
闷声则是指在阀门操作时发出异常的噪音，可能是由于阀门内部零件损坏或松动所致。
渗漏是指阀门在工作时出现液体泄漏现象，可能是密封件老化或损坏导致。
而卡死则是指阀门在操作时卡住无法正常开闭，可能是因为杂质进入导致阀门卡死。
为了避免这些故障的发生，需要对电动液压插板阀进行定期的维护保养，及时检查阀门的工作状态，清洗和更换损坏的零件，并注意安全使用阀门。
只有做好了维护保养工作，才能确保电动液压插板阀的正常运行和长期稳定的工作。
2. 正文2.1 封闭不严电动液压插板阀封闭不严是一个常见的故障，主要是由于密封件的磨损或损坏造成的。
当电动液压插板阀封闭不严时，会导致液压系统无法正常工作，甚至可能造成严重的泄漏。
及时排除封闭不严的问题至关重要。
当发现电动液压插板阀封闭不严时，首先要检查密封件是否有磨损或损坏的情况。
如果发现密封件存在问题，就需要及时更换新的密封件。
在更换密封件时，要注意选择质量可靠的原厂配件，确保密封效果。
调整电动液压插板阀的封闭力度也是解决封闭不严问题的方法之一。
可以通过调整螺栓的紧固力度来增加密封的效果，确保电动液压插板阀能够完全封闭。

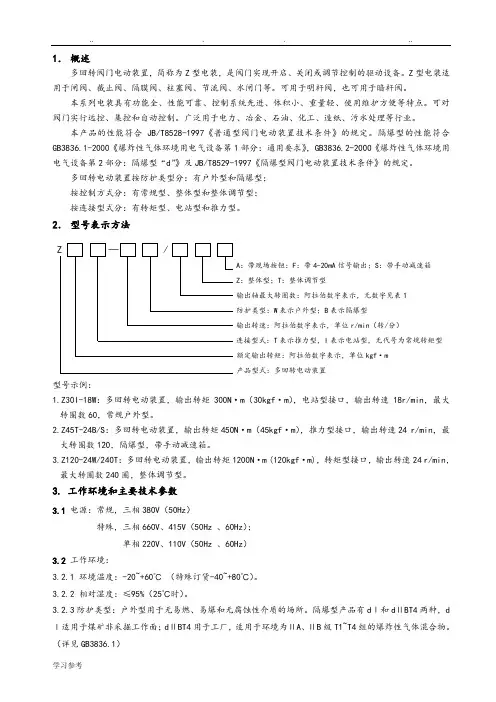

1．概述多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。
Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。
可用于明杆阀，也可用于暗杆阀。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
可对阀门实行远控、集控和自动控制。
广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。
隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
多回转电动装置按防护类型分：有户外型和隔爆型；按控制方式分：有常规型、整体型和整体调节型；按连接型式分：有转矩型、电站型和推力型。
2．型号表示方法A：带现场按钮；F：带4-20mA信号输出；S：带手动减速箱：整体型；T：整体调节型输出轴最大转圈数：阿拉伯数字表示，无数字见表1防护类型：W表示户外型；B表示隔爆型输出转速：阿拉伯数字表示，单位r/min（转/分）连接型式：T表示推力型，I表示电站型，无代号为常规转矩型额定输出转矩：阿拉伯数字表示，单位kgf·m产品型式：多回转电动装置型号示例：1.Z30I-18W：多回转电动装置，输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，最大转圈数60，常规户外型。
2.Z45T-24B/S：多回转电动装置，输出转矩450N·m（45kgf·m），推力型接口，输出转速24 r/min，最大转圈数120，隔爆型，带手动减速箱。
3.Z120-24W/240T：多回转电动装置，输出转矩1200N·m (120kgf·m)，转矩型接口，输出转速24 r/min，最大转圈数240圈，整体调节型。
电动液压插板阀常见故障及排除方法电动液压插板阀作为一种常见的工业控制阀门，广泛应用于各类流体管道中，负责调节介质的流量和切断工作。
然而，在实际使用过程中，由于操作不当、维护不及时或产品本身的质量问题，可能会出现一些故障。
以下列举了电动液压插板阀的几种常见故障及其排除方法。
### 导语电动液压插板阀的稳定运行对于保障工业生产流程至关重要。
本文旨在分析此类阀门在运行过程中可能出现的常见故障，并提供相应的解决措施，以帮助工程师和技术人员快速诊断和解决问题。
### 常见故障及排除方法#### 故障一：电动执行器不启动- **原因**：电源线路故障、电机损坏或控制信号问题。
- **排除方法**：1.检查电源连接是否正常，包括电源电压、相位等。
2.使用万用表检测电机绕组是否断路。
3.查看控制模块，确认控制信号是否正确送达执行器。
#### 故障二：插板动作不灵活- **原因**：介质中杂质过多，阀体内有沉积物，或密封件磨损。
- **排除方法**：1.清洗阀体内的杂质和沉积物，保证阀门内部清洁。
2.检查密封件是否磨损，如有磨损应及时更换。
3.定期对插板和阀座进行润滑处理。
#### 故障三：内漏或外漏- **原因**：密封面损坏或密封圈老化。
- **排除方法**：1.更换损坏的密封面，确保密封面的平整和干净。
2.定期检查密封圈，发现老化应及时更换。
3.检查阀门是否正确安装，确保执行器与阀门连接处的螺栓紧固。
#### 故障四：电动执行器运行噪音大- **原因**：齿轮箱损坏或轴承磨损。
- **排除方法**：1.检查齿轮箱油位和油质，如有需要，添加或更换润滑油。
2.检查轴承磨损情况，必要时进行更换。
3.清理执行器内部的异物，确保齿轮啮合顺畅。
### 结语通过对电动液压插板阀常见故障的分析和排除方法的介绍，希望可以帮助用户更好地使用和维护这类设备，减少故障发生，延长设备使用寿命，确保工业生产的安全和效率。
电动阀门的故障分析与处理随着集输站场自动化水平的逐渐提升，电动阀门已经大量应用于生产现场。
电动阀门由于采用了电机驱动和控制系统，使用便捷的同时检维修工作却更加复杂，在应用中出现的故障应认真分析，弄清结构和原理，采取最佳处理方法。
标签：电动阀门;故障分析;处理方法1 电动切断阀部分集输站场所用电动切断阀为部分回转型电动执行机构，阀体为球阀，主要用于管线的进出口位置，通过电动执行机构带动球阀的球体作90度旋转来实现阀门的全开或全关。
电动切断阀出现的故障主要有：1.1 电机不启动。
原因1：電源线松脱。
根据接线示意图的接法找到电源线，检查是否存在松动现象，以致造成电机无法启动。
原因2：电机故障。
电机是驱动整个传动装置的动力来源，它通过减速齿轮、蜗轮蜗杆将动力传输给阀门球体转轴，一旦电机损坏则无动力输出。
另外，传动装置虽然有润滑脂进行润滑，并且无需定期补加润滑脂，但是在电机转动时可以清晰听到每台电机的轴承噪音较大，分析是由于轴承或油脂的清洁度引发的一种不规则的声音。
在日常操作使用时需要及时关注电机声音变化。
原因3：控制线路故障。
电动执行机构的组成包括电机、减速机构、行程控制机构、力矩控制机构、开度指示机构、机械限位和电气部分等，电气控制模块集成了开关操作、阀位开度指示、控制模式转换、参数设置调整、故障显示等功能，一旦出现故障造成电机不启动，则需要进行维修或更换。
原因4：行程或力矩控制机构失灵。
电动切断阀的力矩和行程是可调的，它设置有力矩控制机构和行程控制机构，它们的控制原理：①力矩控制机构（图1）。
当输出轴上受到一定转矩后，蜗杆除旋转外还产生轴向位移，由蜗杆上的齿条带动齿轴转动，当输出力矩增大到整定转矩时，则紧固在齿轴上的凸轮使微动开关动作，从而切断电机电源，电机停转，以此实现对电动装置输出转矩的控制，达到保护阀门的目的;②行程控制机构（图2）：凸轮轴与输出盘同步转动，当凸轮轴转至预先设定的行程位置时，紧固在凸轮轴上的凸轮使微动开关动作，切断电机电源，从而实现对电动装置行程的控制。
阀门电动装置常见故障及处理方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]阀门电动装置常见故障及处理方法阀门电动装置故障维修一、阀门电动装置概述：随着热力发电厂装机水平的不断提升，对各类工艺管道阀门装置也提出了更高的要求。
特别是近几年，中高压、次高压中小型机组的不断上马投产，各类介质控制阀门故障逐渐成为了困扰正常生产的一大问题，虽然阀门及其控制装置仅是其所在工艺管道系统的一个附属设备，但当出现故障，往往会引发较大范围的停产事故或安全事故，因此对阀门及其控制装置的日常维护保养及故障的及时处理变得越来越重要。
二、阀门电动装置的传动原理：要想维护和使用好阀门电动装置，就必须对其动力源传动机构及控制方式有一个全面深入的了解，通过这几年对电动装置维修获得的经验来看，虽然生产电动装置的厂家及规格型号多种多样，究其传动原理则大同小异，特别是常州地区出产的电动装置其内部结构已基本标准化，且电厂所使用的电动装置也已基本均使用出自该地的产品。
故本文就常州产电动装置的传动原理做一简单阐述，其详细内容可参看电动装置随机带的产品说明书等资料。
下图为一常规型电动装置内部结构示意图：电动装置一般由电动机、减速机构、力矩控制机构、行程控制机构、开度指示机构、手动/电动转换机构、手轮及电控部分组成。
其中，减速机构包括：一对直齿轮和涡轮副两级传动机构组成，安装在装置内部，从外部无法直观看到，电动机输出的动力既是通过此减速机构传递给输出轴⑧，从而带动阀门阀杆启闭阀门;力矩控制机构可分为内部不可见部分(即上图⒀)及外部凸轮及微动开关(打开装置指示盘盖即可见位于右上角的单独一块)，当输出轴上受到一定转矩后，蜗杆除正常旋转外，还受到轴向力产生轴向位移，若输出轴上的转矩过大，上图中⒀力矩控制机构即会带动曲拐或撞块从而带动支架上附着的凸轮压下微动开关，微动开关动作即可及时切断电气控制回路，使电动机停转，同时发信给DCS控制系统模块显示报警信息，从而达到保护电动阀门的目的;行程控制机构及开度指示机构在开盖后亦可见，其中行程控制机构又称计数器，由减速箱内的大小伞齿轮及中传齿轮带动，其安装位置在最下部，由计时齿轮组、凸轮(两侧各一只，用于控制开、关限位开关)及微动开关。
