深圳市泉佳宝饮水设备有限公司饮水机基础知识培训教材一、公司简介二、家电基本知识简介三、饮水机基础知识四、关键零部件装配质量要求五、电子制冷饮水机工作原理六、压缩机制冷饮水机工作原理七、饮水机产品生产过程中关键质量控制点八、主要竞争对手：一、公司简介：二、家电基本知识介绍2.1.家电分类：黑白家电：黑色家电：电视、音响等，也称电子类白色家电：冰箱、空调、洗衣机、饮水机等大小家电：大家电：冰箱、空调、洗衣机、电视等小家电：厨房电器及大量其它相对简单的电器2.2.常用述语：额定电压（V）、频率（Hz）、功率（W）、电流（A）等.工作电压、功率、电流等：正常工作状态下可能出现的电压、功率……I类电器：电源线带地线、三芯插头II类电器：外壳带双重绝缘或加强绝缘，两芯电源线，两芯插头，必须标出“回”标志III类电器：安全特低电压(<42V)供电（安全特低电压视不同国家而定），我工具：用来操作螺钉的螺丝刀、风批及任何其它器具。
我公司现使用的工具主要有风批,电批，螺丝刀等器具。
专用工具：非专业人士得不到的工具，如H型螺丝刀，只有用专用工具才能打开更换电源线的器具允许使用非专用电源线。
三、饮水机基础知识3.1饮水机原理简图1-储水罐2-冷胆进水管3-冷胆4-冷水龙头5-散热铝6-电子制冷片7-冷水排水口8-阻尼小管9-水蒸汽排气管10-热罐11-热水龙头12-热罐进水管13 -热水排水口3.2 饮水机术语：冷热饮水机：用于制备或给付和（或）热饮用水的器具。
单冷饮水机：能使用一个或多个容器的饮用水冷却的器具。
单热饮水机：能使用一个或多个容器的饮用水加热的器具。
智能型饮水机：通过微电脑来控制饮水机工作的饮水机。
直饮机：不用桶装水，利用反渗透技术，超滤技术，管道技术直接供饮用的饮水机。
产品分类：按功能分类a.冷热饮水机（包括三温饮水机）b.单冷饮水机c.单热饮水机d.带其它功能饮水机按结构形式分类a.台式b.立式3.3产品的型号、款式及含义,如下图：3.4本公司生产的主要机型有：CYHI-1201系列CYHI-1202系列CYHI-1201 CYHI-12023.4.1本公司生产的带负离子（迷你水吧）饮水机，采取单次加热模式，完全避免了“千滚水”的出现，保证了水的营养成份。

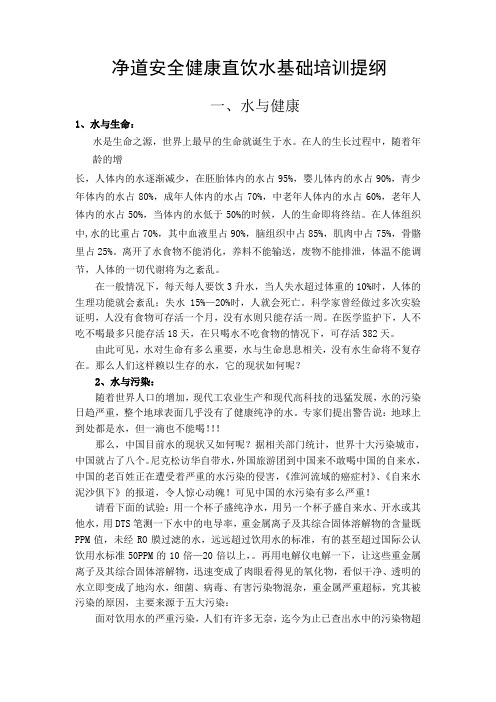

净道安全健康直饮水基础培训提纲一、水与健康1、水与生命：水是生命之源，世界上最早的生命就诞生于水。
在人的生长过程中，随着年龄的增长，人体内的水逐渐减少，在胚胎体内的水占95%，婴儿体内的水占90%，青少年体内的水占80%，成年人体内的水占70%，中老年人体内的水占60%，老年人体内的水占50%，当体内的水低于50%的时候，人的生命即将终结。
在人体组织中,水的比重占70%，其中血液里占90%，脑组织中占85%，肌肉中占75%，骨骼里占25%。
离开了水食物不能消化，养料不能输送，废物不能排泄，体温不能调节，人体的一切代谢将为之紊乱。
在一般情况下，每天每人要饮3升水，当人失水超过体重的10%时，人体的生理功能就会紊乱；失水15%—20%时，人就会死亡。
科学家曾经做过多次实验证明，人没有食物可存活一个月，没有水则只能存活一周。
在医学监护下，人不吃不喝最多只能存活18天，在只喝水不吃食物的情况下，可存活382天。
由此可见，水对生命有多么重要，水与生命息息相关，没有水生命将不复存在。
那么人们这样赖以生存的水，它的现状如何呢？2、水与污染：随着世界人口的增加，现代工农业生产和现代高科技的迅猛发展，水的污染日趋严重，整个地球表面几乎没有了健康纯净的水。
专家们提出警告说：地球上到处都是水，但一滴也不能喝！！！那么，中国目前水的现状又如何呢？据相关部门统计，世界十大污染城市，中国就占了八个。
尼克松访华自带水，外国旅游团到中国来不敢喝中国的自来水，中国的老百姓正在遭受着严重的水污染的侵害，《淮河流域的癌症村》、《自来水泥沙俱下》的报道，令人惊心动魄！可见中国的水污染有多么严重！请看下面的试验：用一个杯子盛纯净水，用另一个杯子盛自来水、开水或其他水，用DTS笔测一下水中的电导率，重金属离子及其综合固体溶解物的含量既PPM值，未经RO膜过滤的水，远远超过饮用水的标准，有的甚至超过国际公认饮用水标准50PPM的10倍—20倍以上，。
•饮水机内部培训教材••一、电击或触电1. 手指可通过产品上的孔接触到带危险电压的零部件2. 外部的小导体(如手链)可通过小孔接触带有危险电压的导体3.带危险电压的元件与安全低电压之间的绝缘被击穿, 使可接触的零部件带上危险电压4.电容的放电,虽然输出电压很低, 但假设输出端的导体发生短路, 有可能产生过量的能量释放, 乃至发生爆炸. 2J的能量相当于一个3300 F的电容, 贮能35V•二、火灾•电器产品的最大危险是火灾, 产品自燃并扩展至周围环境, 会造成巨大的人员伤亡和财产损失。
•塑料是引起火灾的主要原因, 如塑料无经过防火处理, 将会是主要得火源。
•过载, 元件失效, 绝缘击穿, 连接松动都可能产生导致着火的温度,如无保护措施, 将会引起火灾。
•三、热的危险•如可接触部件的温升过高, 会烫伤使用者设备中的元配件, 长期处于过高温环境对其性能有影响•绝缘材料在高温的环境中, 会发生的绝缘性能下降,甚至熔解的危险•四、机械危险•锐利的边缘对人体的伤害和元件的损害••运动部件(如冷胆风扇的叶片)如可触及, 会对使用使用者造成伤害••如摆放的不平稳, 设备易翻倒, 导致对使用者和周围环境造成伤害••外壳材料强度不够, 易受力破裂而造成危险带电部件可触及••电源线固定不可靠, 如以外力拉出, 造成触电危险••焊锡连接有可能出现失效的情况. 如:•应在连接处, 提供额外的固定保护, 如捆线, 滴胶, 钩焊等五、绝缘类别基本绝缘－加在带电部件上提供防止触电基本保护的绝缘附加绝缘－当基本绝缘失效时为防止触电而提供保护的独立的绝缘双重绝缘－由基本绝缘和附加绝缘组成的绝缘加强绝缘－加在带电部件上的一种单一绝缘系统，它提供相当于双重绝缘的防触电保护等级六、爬电距离和空间间隙七、防电击分类I类电器：器具的防触电保护不仅依靠基本绝缘，而且还有一个附加的安全措施，若基本绝缘失效，让其易触及的导电部件不带电的方法是将易触及的导电部件连接到设施固定布线中的接地保护导体上；（带接地保护）---饮水机II类电器：电击防护不仅依靠基本绝缘，且提供如双重绝缘或加强绝缘那样的附加安全防护措施的器具，该类器具没有保护接地或依赖安装条件的措施；（电吹风、按摩器）III类电器：其电击防护是依靠安全特低电压电源供电的器具，且内部不产生比安全特低电压高的电压。
让家人，安心喝好水益之源®净水器培训课程讲师手册《讲师手册》使用指引一、本手册的目的本手册将为讲师提供讲授《让家人，安心喝好水》—益之源®净水器培训课程的详细指引及资料，讲义内容由“幻灯片”及“内容要点”两个模块组成，系统清晰地引入观点、展开话题、推出结论。
讲师可以利用本手册提供的信息并结合实际需要，为学员带来行之有效的培训课程。
二、如何使用本手册本手册所提供的相关信息供讲师在授课时参考和运用，您可以根据实际情况稍作调整。
但不可以擅自修改或增减PPT内容，同时讲述的论点、论据均须符合本课程主题的内容。
如果您在使用本手册的过程中或授课中遇到任何问题，请随时与安利（中国）培训中心家居科技产品培训组联系。
三、授课指引1．请您在讲授课程前详细阅读《讲师手册》所有章节并熟悉其中内容。
2．为增强授课效果及学员的参与投入度，课程设计中安排了一定的互动活动与课程练习，这对于引入或进一步阐述某些关键内容非常重要。
因此建议您在实际授课时，预留足够的时间实施互动和练习，并对学员的现场反映做好充分的准备。
3．避免使用偏重理论的授课方式去教育营销人员，而是通过分享、启发和互动的方式，鼓励他们主动思考，推动他们采取积极行动。
结合净水器的产品特点，讲师在安装示范时请务必按照规范的流程、标准的要点阐述和操作方法进行。
4．建立良好的课程气氛，鼓励学员积极思考、热情参与。
5. 阐述观点、现场答疑或点评时，多使用积极、正面的语言。
6. 为保证课程内容准确充分地传递，我们建议您按照手册中的推荐课时进行授课。
幻灯片 1（本页是启幕影片放映结束后的定帧画面页，也是主持人开场、讲师开场白+自我介绍时的定帧画面页）讲师讲解：各位学员，大家好！欢迎大家参加本次课程学习。
培训方式：暖场+自我介绍+主题介绍。
培训教具：PPT(从这一页开始，引言部分结束，讲师开始课程的主体内容，这一页是课程概览)讲师讲解：从现在开始，我们会进入课程的主题内容，课程分以下四个模块：1、稀缺的淡水资源及自来水现状；2、常见水质处理技术解析；3、益之源®净水器产品知识、领先科技、权威认证；4、益之源®净水器安装使用与维护。
![培训教材1[1]](https://img.taocdn.com/s1/m/86e45d1c844769eae009ed4d.png)
标准型净水器培训手册净水器售后服务人员在安装、使用、维护净水器之前，请仔细阅读本书的内容目录一产品介绍1产品简介2技术参数3产品结构及各部件名称4直饮水系统流程5净水器工作原理二净水器安装及调试1安装前准备2安装地点选择3安装过程4产品调试5产品维护6滤芯更换7常见故障解决方法编后语产品介绍一．产品简介1、产品介绍以反渗透（R/O）膜为核心，采用反渗透水处理技术的标准型净水器，可对市政管网供水进行净化，随时制取、供给饮用纯净水。
本产品结构简单、紧凑，可方便地安装于厨房的料理台内，是一种理想的家庭饮用水净化装置，还适合餐馆、咖啡厅等单位使用。
本产品可以单独使用，亦可多台并联使用，以便提高供水能力；另还可以与管道饮水机相配合使用，可增加对直饮进行加热、制冷功能，方便使用。
2、产品特征A：高性能的反渗透膜本产品采用饮用水专用反渗透（R/O）膜，能有效去除原水中的各种杂质、胶体物质、余氯、有机物、细菌、病毒等，可有效降低原水的溶解性总固体（TDS），是将市政管网供水（自来水）制成直饮的核心部件。
B：多级滤芯组合使用本产品采用PP棉、颗粒活性碳、压缩活性碳、反渗透膜、后置活性碳多级滤芯，将其有机的组合在一起，可对原水进行多级、分步骤的净化，充分发挥各级滤芯的净化功能和作用；通过对滤芯的组合可最大可能延长各级滤芯的使用寿命。
C：台下式结构本品采用台下式结构设计，主机和储水桶安装于料理台内，直饮水嘴——鹅颈龙头安装于台面上，占用空间小，安装简便。
D：经济性标准型净水器在制水过程只有增压泵一个用电器，其功率不足30W，相当于使用一只小功率的白炽灯。
E：安全性标准型净水器净水系统采用24V直流电，属于安全电压，在净水器的安装、使用、维护、检修过程的操作中十分安全。
二．技术参数1、技术参数产品型号产水流量反渗透膜脱盐率额定功率主机外型尺寸标准型7.6L/小时50GPD1支＞90%25W mm:35*20*452、安装环境要求项目要求1水源市政管网供水（自来水）2电源220V～50Hz3环境温度5～40℃4环境湿度＜90%5安装位置橱柜内3、原水要求项目要求相关参数原水压力0.05～0.3MPa 原水温度4～38℃原水水质TDS值（溶解性总固体）＜1000mg/LpH值 6.5～8.5其它参数符合《生活饮用水水质卫生规范》4、相关参数1废水排放流量300ml/min2反渗透膜工作压力（泵后压力）4Mpa-7Mpa3压力式储水桶预制压力0.07MPa-0.075MPa4压力式储水桶满水停机压力（高压开关控制压力）0.25MPa5压力式储水桶容量 3.2加仑6直饮水TDS值（溶解性总固体）＜原水TDS值*（1-90%）7废水TDS值（溶解性总固体）约为：原水TDS值*1.5三．产品结构及各部件名称1、标准型净水器水路流程图2、电路图3、各部件名称及介绍部件名称规格介绍15UmPP滤芯10”，PP去除原水中5微米以上的大颗粒杂质2低压开关控制机器在没源水和源水水压力不够时停止工作3进水电磁阀DC24V利用电源通断控制机器进水和停水4增压泵增加原水压力，达到反渗透膜所需压力5颗粒活性碳10”吸附有机物、重金属、余氯等异色异味61UmPP滤芯10”去除原水中1微米以上的大颗粒杂质7反渗透膜50G 净水器核心部件，除去原水中的细菌、病毒、胶体等杂质，以及溶解性固体等。

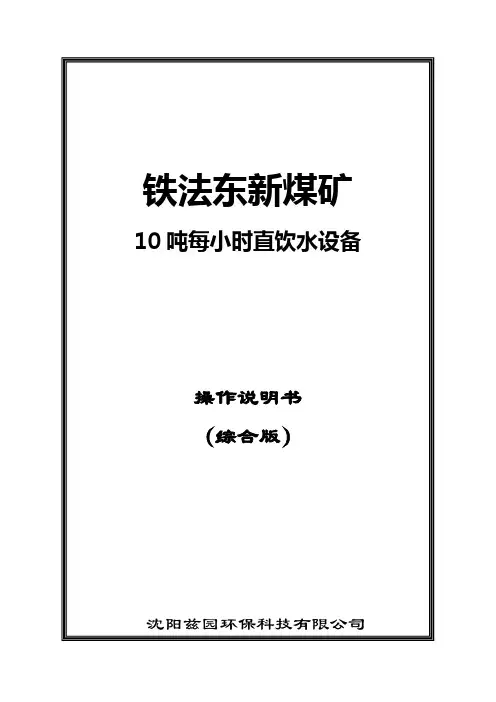

铁法东新煤矿10吨每小时直饮水设备操作说明书（综合版）沈阳兹园环保科技有限公司目录第一章水处理技术......................................................................................................................... - 3 -第一节水资源状况 (3)第二节水的理化性质概述 (3)第二章预处理系统......................................................................................................................... - 5 -第一节多介质过滤器. (6)第二节保安过滤器 (7)第三章反渗透技术......................................................................................................................... - 7 -第一节反渗透技术简介.. (7)第二节膜技术简介 (10)第三节使用注意事项 (23)第四章纯水设备操作规程 ........................................................................................................... - 26 -第一节概述.. (26)第二节操作规程 (30)第五章常见故障及分析 ............................................................................................................... - 32 -第一节原水泵常见故障处理.. (32)第二节高压水泵常见故障处理 (33)第三节RO系统故障分析表 (34)第四节电导仪（电阻仪）常见故障处理 (35)第五节纯水设备常见故障处理 (35)第六节电磁阀常见故障检查及处理 (36)第六章运行中的维护................................................................................................................... - 37 -第一节保安过滤芯的清洗与更换. (37)第二节运行中反渗透膜的维护 (37)第一章水处理技术第一节水资源状况（一）缺水淡水是维持生命的根本。
直饮水机技术培训手册
一、直饮水机基本技术性能：
10白电源4、8红冲洗5、7绿进水5、7黑增压1、6黄低压
1、直饮水机低压开关，当水压达到1kg/cm2时，接通电源，使机器正常运行；当断水或水压达不到1kg/cm2时，切断电源，使机器停止运行，防止高压泵空转。
2、直饮水机高压泵，给自来水加压达到6—8kg/cm2，以满足R．O膜制水的需要。
3、直饮水机进水电磁阀，当电源接通时，自来水经过进水电磁阀，使纯水机正常制水；当机器停止后切断水源，阻止水过去，通过浓缩水路排走。
4、直饮水机RO膜，又叫反渗透膜，它是依靠机器对原水所施加的压力，使原水中水分透过R．O膜，而把水中的细微杂质，过多的无机盐，有机物，重金属离子，细菌、病毒、农药、三氯甲烷废物等其它有害物质统统截留下来，并通过连续排放的浓水将这些水中有害异物及盐分排出，进而得到十分洁净的饮用水。
它的孔径只有0.0008-0.001微米，它对水中粒径最小的无机盐离子的去除率在90—96%以上，对细菌、病毒等有害异物的去除率在99.99%以上（理论上可以说成是100%）。
细菌、病毒与R．O膜孔径的比较：
5、直饮水机逆止阀，工程上也叫单向阀，纯水水满，压力达到3km/cm2后，防上高压纯水倒流与浓水一起排走。
6、直饮水机高压开关，自动控制纯水机工作，当纯净水的水压达到3kg/cm2时，切断电源，使纯水机停机；纯净水排出系统（比如打开水龙头放水），水压减小，减小到1.5kg/cm2时，自动接通电源，使机器进入正常制水状态。
7、直饮水机压力储水桶，储存纯水，以供备用，气压0.4-0.8kg/cm2。
8、直饮水机气嘴，给压力储水桶补气或放气。
9、直饮水机压力桶上球阀，压力储水桶的进水或出水阀门。
10、直饮水机鹅颈龙头，取用纯净水的开关。
11、直饮水机废水比例器，使浓缩水排走，经小孔限流憋压，保证R.O膜的工作压力。
纯水与浓缩水比例1:3—1:5。
它的作用就是控制流量、保证恒定的系统压力。
12、直饮水机冲洗电磁阀，由机器（电脑板）自动控制，纯水机累计工作7.5小时，电源接通一次，R.O膜进行高压大流量冲洗，冲洗时间1分30秒。
13、直饮水机电脑板，就是程序控制器，重新分配电路。
（1）、直饮水机电脑板灯的顺序一般为（从左至右）
①灯为制水指示、
②为冲洗指示、
③为自来水压力指示、
④为满水指示、
⑤为电源指示。
纯水机电源接通以后，首先亮①、②、④、⑤灯。
20秒钟后、如果自来水有压力、纯水压力储水桶欠压，①、②、③、⑤灯亮。
大概1分30秒后、自动冲洗完成，②号冲洗指示灯灭、①、③、⑤灯亮，此时为正常制水状态，大约1.5小时左右，压力桶水满，③、④、⑤灯亮。
累计工作7.5小时，①、②、③、⑤灯重新亮一次，对R.O膜自动冲洗。
⑤灯亮，停水或水压太低，低压开关没有把电源接通，④、⑤灯同时亮，表示在满水后停水。
电源每接通一次就要自动冲洗一次。
（2）、直饮水机四个灯同时亮有一定时间（2分钟以内），否则四个灯以上同时亮，电脑板肯定有故障。
（3）、自动冲洗R.O膜，累计工作2.5小时，自动冲洗R.O膜一次，时间为1分30秒左右，比废水比流量大。
（4）、延时保护，高低开关切断电源后，高压泵停止运转，重新启动高压泵之前，延时保护20秒钟。
（5）、直饮水机电脑板指示工作状态。
①制水灯对应高压泵运转，进水电磁阀打开进水，纯水机正常制水。
②冲洗灯对应冲洗电磁阀，对膜进行高压，大流量冲洗。
③进水灯对应低压开关接通电源，水压达到进水。
④满水灯，对应高压开关，压力桶水满，切断电源。
⑤电源灯，系统供电正常，电源指示灯常亮。
（6）、直饮水机电源板插头共12条线
①黄线二条接低压开关。
②兰线二条接高压开关。
③黑线二条接进水电磁阀。
④红线二条接冲洗电磁阀。
⑤绿线二条接高压泵。
⑥粉线、白线接电源。
直饮水机的工艺流程
自来水→第一级PP棉过滤器→进水电磁阀→第二级颗粒活性炭过滤器→第三级1μm- PP棉过滤器→浓水→废水比例器→污水管道高压泵→超滤→RO膜→纯水→逆止阀→后置活性炭→鹅颈龙头用水
直饮水机安装培训
一、直饮水机PPF、PP棉、溶喷棉（5mm）
1、长度：5、10、20、30、40（英寸）1英寸=2.51cm
2、密度：1、5、10um
3、使用时间：3-6月，可重复使用2-3次
4、价格：15元/支
5、用途：阻挡铁锈、泥沙
二、直饮水机颗粒活性碳
1、长度：5、10、20、30、40（英寸）
2、材料：果壳（桃、杏、核桃）椰壳（性能较好）煤炭（大型）
3、使用时间：6-12月
4、价格：25元/支
5、用途：农药、化肥、洗涤剂去除余氯
三、直饮水机PPE、PP棉、溶喷棉（1mm）
1、长度：5、10、20、30、40（英寸）密度：1um
2、使用时间：6-12月
3、价格：15元/支
4、用途：过滤细小杂质、颗粒。
四、直饮水机超滤膜
1、使用时间：9-12个月
2、价格：80元/支
3、用途：去除万分之一微米以上的微小杂质
五、直饮水机RO膜
1、反渗透原理
2、R、O膜：是当今最先进的净水技术，这项技术来源于60年代美国宇航局实施的“阿波罗”登月计划，花费数十亿美元。
由海带原理发现膜只透过水分子。
R、O膜孔径万分之一微米一千分之一微米。
3、作用：彻底去除细菌、病毒、重金属等污染物。
4、价格：
5、RO膜主要厂家：
6、型号：
长度12英寸304.8毫米
7、最大操作压力：125PS1×0.069=8.63公斤80-100PS1=5.5-6.9公斤
8、膜面积：0.83m2
9、通水量：50GPD
10、脱盐率：90%温度25 PPM250 PH6.5-7
均脱盐率95%
11、温度：4-45℃最适宜温度25℃每下降1℃产量下降3-5%
12、使用期限：24-36个月
六、直饮水机压力桶：
1、型号：2G、3.2G、11G、20G
2、尺寸：宽11”×高14”28cm×35.5cm
七、直饮水机后置活性碳小T33
1、长度：10寸（英寸）25.4cm
2、使用时间：18个月
3、价格：25元
4、用途：改善口感，使水味道更甘甜，主要过滤氯
八、名词解释：
1、PH值酸碱度
2、PPM 每百万分之颗粒含量
3、TDS-固形物总溶解性固体
4、GPD-日每日产水量
九、直饮水机几个部件的工作原理：
1）低压开关（常开型有压接通）
当水流稳定、水压达到1kg/cm2时，接通电源，当断水或水压不稳达不到1kg/cm2时，自动切断电源。
2）高压开关（常闭型没压接通）
当纯水水压达到3kg/cm2时，自动切断电源停机，当纯水水压减小到1.5kg/cm2时，自动接通电源开机。
3）进水电磁阀（常闭开关）
与高压泵被同一条线控制，高压泵工作，电磁阀打开通水，高压泵不工作，电磁阀关闭，阻止水通过。
4）逆止阀
纯水水压达到3kg/cm2停机后，防止高压纯水倒流与废水一起排走。
5）废水比例器
既能让废水通过，还能限压和节流。
废水经小孔产生一个反压，这是R、O膜制水需要的，反压越大，纯水流量越大，废水越少。
电源接通，开关打开，废水不经废水比，流量增大，达到冲洗R、O膜的目的。
十、直饮水机电解器的使用方法：
1、测一下纯水与自来水的PPM值
2、将电解器两端插入水中，接电源，开开关
3、电解时间30秒-1分钟
4、电解完毕：关开关，拔电源，拿出电解器
5、保持电解棒干净500#沙纸
6、+、- 级不要接错
7、不要测茶、果汁
8、用于试验杯子不要太高
9、水质太高（1000PPM）易短路，保险级5-10A。
