初中物理电路动态与电路故障分析电路动态分析题和电路故障分析初中物理电学部分学习过程中的一个难点，也是中考考查的热点，这类问题要求学生对电路状态要非常熟悉，对欧姆定律要熟练应用，对电路常识要熟练掌握。
主要考察学生综合分析与判断能力。
一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化【例1】如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A 表和V表的变化。
【变式训练1】如图2所示，闭合形状S后，使滑动变阻器的滑片P向左滑动，则（）A．电流表的示数变大，电压表的示数变大，灯变暗B．电流表的示数变小，电压表的示数变大，灯变亮C．电流表的示数变大，电压表的示数变小，灯变亮、D．电流表的示数变小，电压表的示数变小，灯变暗【例2】如图3，当滑片P向左移动时，A表和V表将如何变化。
【变式训练2】如图4，当滑片P向左移动时，A表和V表将如何变化。
【例3】在如图5所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）A．安培表示数变大，灯变暗 B．安培表示数变小，灯变亮C．伏特表示数不变，灯变亮 D．伏特表示数不变，灯变暗、【变式训练3】在如图6所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A．电压表示数变大，灯变暗、B．电压表示数变小，灯变亮C．电流表示数变小，灯变亮D．电流表示数不变，灯变暗2．并联电路中滑动变阻器的滑片P的位置的变化引起的变化【例4】如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？【变式训练4】如图8，当滑片P向右移动时，A1表、A2表和V表将如何变化？二、电键的断开或闭合引起电路中电学物理量的变化1．串联电路中电键的断开或闭合引起的变化【例5】在如图9所示的电路中，将电键K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。
中考物理專題五動態電路及電路故障分析一、復習目標：1、會分析滑動變阻器の滑片Pの位置の變化引起電路中電學物理量の變化；2、會分析開關の斷開或閉合引起電路中電學物理量の變化；3、會判斷兩種基本の電路故障（斷路和短路）。
二、知識儲備：1、串聯電路是分壓電路，在串聯電路中，電阻越大の，分の電壓越（多或少）；並聯電路是分流電路，在並聯電路中，電阻越大の分の電流越（多或少）。
2、在串聯電路中，當只有其中一個電阻の阻值變大時，它の總電阻將變（大或小）；在並聯電路中，當只有其中一個電阻の阻值變大時，它の總電阻將變（大或小）。
3、有公式I=U/R得，當電壓不變時，電阻越大，電流就越（大或小）；有公式U=IR得，通過電阻の電流越大，它兩端の電壓也越（大或小）；4、是斷路；短路。
5、電流錶の特點是電阻很（大或小），通常相當於，電壓表の特點是電阻很（大或小），通常相當於。
三、典型例題動態電路部分第一種類型：滑動變阻器の滑片Pの位置の變化引起電路中電學物理量の變化（一）．串聯電路中滑動變阻器の滑片Pの位置の變化引起の變化例一、如圖1，是典型の伏安法測電阻の實驗電路圖，當滑片P向右移動時，請你判斷A表和V表の變化。
分析；先確定電路，再看電阻の變化，再根據歐姆定律判斷電流の變化，最後根據歐姆定律の變形公式判斷電壓の變化。
針對練習（1）、如圖2，當滑片P向左移動時，A表和V表將如何變化。
（2）、如圖3，當滑片P向左移動時，A表和V表將如何變化（3）、在如圖4所示電路中，當閉合開關後，滑動變阻器の滑動片P向右移動時（）(A)電流錶示數變大，燈變暗。
(B)電流錶示數變小，燈變亮。
(C)電壓表示數不變，燈變亮。
(D)電壓表示數不變，燈變暗。
（4）、在如圖5所示電路中，當閉合開關後，滑動變阻器の滑動片P向右移動時（）(A)電壓表示數變大，燈變暗。
(B)電壓表示數變小，燈變亮。
(C)電流錶示數變小，燈變亮。
(D)電流錶示數不變，燈變暗。
一、初中物理故障电路分析1、电压表示数为零的情况a 电压表测量的用电器发生短路一灯亮一灯不亮，电流表有示数；b 干路用电器发生断路两灯都不亮，电流表无示数；C 电压表故障或与电压表连线发生断路两灯都亮，电流表有示数2 电压表示数等于电源电压的情况A 电压表测量的用电器发生断路两灯都不亮，电流表无示数注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。
如果题目中出现“约”、“几乎”的字眼时，我们就锁定这种情况。
B 干路用电器发生短路一灯亮一灯不亮，电流表有示数3 用电压表判断电路故障电压表有示数说明：和电压表接线柱连接的两根线路完好无损电源电压为6V，用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮，哪里出现故障？解题思路：先找有示数的，Ued=6v说明从e点到电源正极线路完好，从d点到电源负极线路完好；Uac=6v 说明从a点到电源正极线路完好，从c点到电源负极线路完好，这样将故障锁定在ac之间了，由Uab=0,说明bc之间出现故障，故电阻出现断路。
4 电流表有示数说明和电流表串联的电路是通路；电流表没有示数则有两种情况：1断路 2 电路中电流太小，不足以使电流表指针发生偏转（例如：电压表与电流表串联，见上面2A）1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。
如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后A、电流表、电压表均损坏；B、电流表损坏，电压表示数为零；（）C、电流表有示数，电压表示数为零；D、电流表示数为零，电压表有示数。
2、如图2所示，下列说法正确的是（）A、电流表的连接是正确的；B、电压表的连接是正确的；C、两表的连接都是错误的；D、电流表将会被烧坏。
电路故障和动态电路分析专题一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。
[变式训练题]参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。
图1 图2 图3[例2]如图2，当滑片P向左移动时，A表和V表将如何变化。
[变式训练题]如图3，当滑片P向左移动时，A表和V表将如何变化。
[例3]在如图4所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)安培表示数变大，灯变暗。
(B)安培表示数变小，灯变亮。
(C)伏特表示数不变，灯变亮。
(D)伏特表示数不变，灯变暗。
[变式训练题] 在如图5所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)伏特表示数变大，灯变暗。
(B)伏特表示数变小，灯变亮。
(C)安培表示数变小，灯变亮。
(D)安培表示数不变，灯变暗。
图4 图5 图6 图7 2．并联电路中滑动变阻器的滑片P的位置的变化引起的变化[例4]如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？[变式训练题]如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？二、电键的断开或闭合引起电路中电学物理量的变化1．串联电路中电键的断开或闭合引起的变化[例5]在如图8所示的电路中，将电键K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。
[变式训练题]在如图9所示的电路中，当电键K断开时，电阻R1与R2是________联连接的。
电键K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。
图8 图9 图102．并联电路中电键的断开或闭合引起的变化[例6]在图10中，灯泡L1和灯泡L2是______联连接的。
电路动向剖析知识精要一、什么是动向电路问题？动向电路是指当电路中的电阻、电键等发生变化时，会引起电路中的电流、电压等电学物理量发生变化的现象。
在初中物理中，一般会有以下两种原因：1 滑动变阻器的滑片P 的地址的变化引起电路中电学物理量的变化。
2电键的断开或闭合引起电路中电学物理量的变化。
二、动向电路问题的解题思路什么？1、对滑动变阻器的滑片P 的地址的变化引起电路中电学物理量的变化问题，方法：①明确电路（电压表直接去掉，电流表看做导线，简化电路，明确电阻或用电器的串并联关系）；②判断准各电流表、电压表的测量对象（每个电表分别测的是谁的电压和电流）；③滑动变阻器的滑片P 向某个方向滑动后，使电路的总电阻发生了怎样的变化；④再依照欧姆定律判断电流、电压的变化。
（注意串、并联电路电流、电压关系的运用）。
2、对电键的断开或闭合引起电路中电学物理量的变化问题，方法：①明确电键断开和闭合是分别是什么电路；②画出等效电路（电压表直接去掉，简化电路）；③明确电键断开和闭合时各电流表、电压表的测量对象；④再依照欧姆定律判断电流、电压的变化。
（注意串、并联电路电流、电压关系的运用）。
三、动向电路问题的题型有哪些？第一各种类：滑动变阻器的滑片P 的地址的变化引起电路中电学物理量的变化。
1、串连电路中滑动变阻器的滑片P 的地址的变化引起的变化问题。
2、并联电路中滑动变阻器的滑片P 的地址的变化引起的变化问题。
第二各种类：电键的断开或闭合引起电路中电学物理量的变化。
1、串连电路中电键的断开或闭合引起的变化问题。
2、并联电路中开关的断开或闭合引起的变化问题。
第三各种类：电学物理量的差值、比值、乘积、变化量等问题。
1、串连电路中电学物理量的差值、比值、乘积、变化量等问题。
2、并联电路中电学物理量的差值、比值、乘积、变化量等问题。
题目精解一、滑动变阻器的滑片P 的地址的变化引起电路中电学物理量的变化1．串连电路中滑动变阻器的滑片P 的地址的变化引起的变化[ 例 1] 如图 1，是典型的伏安法测电阻的实验电路图，当滑片P 向左搬动时，请你判断 A 表和 V 表的变化。

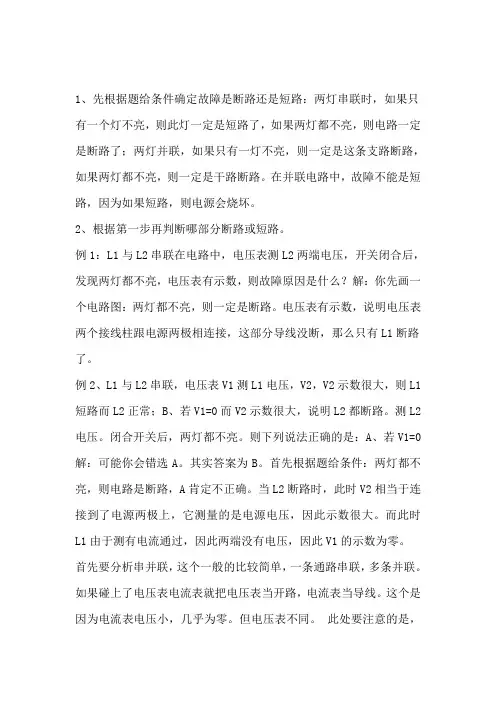

1、先根据题给条件确定故障是断路还是短路：两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。
在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。
2、根据第一步再判断哪部分断路或短路。
例1：L1与L2串联在电路中，电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么？解：你先画一个电路图：两灯都不亮，则一定是断路。
电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有L1断路了。
例2、L1与L2串联，电压表V1测L1电压，V2，V2示数很大，则L1短路而L2正常；B、若V1=0而V2示数很大，说明L2都断路。
测L2电压。
闭合开关后，两灯都不亮。
则下列说法正确的是：A、若V1=0解：可能你会错选A。
其实答案为B。
首先根据题给条件：两灯都不亮，则电路是断路，A肯定不正确。
当L2断路时，此时V2相当于连接到了电源两极上，它测量的是电源电压，因此示数很大。
而此时L1由于测有电流通过，因此两端没有电压，因此V1的示数为零。
首先要分析串并联，这个一般的比较简单，一条通路串联，多条并联。
如果碰上了电压表电流表就把电压表当开路，电流表当导线。
这个是因为电流表电压小，几乎为零。
但电压表不同。
此处要注意的是，电压表只是看做开路，并不是真的开路。
所以如果碰上了一个电压表一个用电器一个电源串联在一起的情况，要记得。
电压表是有示数的（话说我当时为这个纠结了好久）。
还有一些东西光看理论分析是不好的，要多做题啊，做多得题，在分析总结以下，会好很多。
而且如果有不会的，一定要先记下来，没准在下一题里就会有感悟、一．常见电路的识别方法与技巧在解决电学问题时，我们遇到的第一个问题往往是电路图中各个用电器（电阻）的连接关系问题。
不能确定各个电阻之间的连接关系，就无法确定可以利用的规律，更谈不到如何解决问题。
一、初中物理故障电路分析1、电压表示数为零的情况a 电压表测量的用电器发生短路一灯亮一灯不亮，电流表有示数；b 干路用电器发生断路两灯都不亮，电流表无示数；C 电压表故障或与电压表连线发生断路两灯都亮，电流表有示数2 电压表示数等于电源电压的情况A 电压表测量的用电器发生断路两灯都不亮，电流表无示数注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。
如果题目中出现“约”、“几乎”的字眼时，我们就锁定这种情况。
B 干路用电器发生短路一灯亮一灯不亮，电流表有示数3 用电压表判断电路故障电压表有示数说明：和电压表接线柱连接的两根线路完好无损电源电压为6V，用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮，哪里出现故障？解题思路：先找有示数的，Ued=6v说明从e点到电源正极线路完好，从d点到电源负极线路完好；Uac=6v说明从a点到电源正极线路完好，从c点到电源负极线路完好，这样将故障锁定在ac之间了，由Uab=0,说明bc之间出现故障，故电阻出现断路。
4 电流表有示数说明和电流表串联的电路是通路；电流表没有示数则有两种情况：1断路 2 电路中电流太小，不足以使电流表指针发生偏转（例如：电压表与电流表串联，见上面2A）1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。
如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后A、电流表、电压表均损坏；B、电流表损坏，电压表示数为零；（）C、电流表有示数，电压表示数为零；D、电流表示数为零，电压表有示数。
2、如图2所示，下列说法正确的是（）A、电流表的连接是正确的；B、电压表的连接是正确的；C、两表的连接都是错误的；D、电流表将会被烧坏。
初中物理电路故障分析1、电压表示数为零的情况A电压表并联的用电器发生短路B电压表串联的用电器发生断路（一灯亮一灯不亮，电流表有示数）（两灯都不亮，电流表无示数）C电压表故障或与电压表连线发生断路（两灯都亮，电流表有示数）2、电压表示数等于电源电压的情况A电压表测量的用电器发生断路（两灯都不亮，电流表无示数）注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。
如果题目中出现“约”、“几乎”的字眼时，我们就锁定这种情况。
B电路中旁边用电器发生短路（一灯亮一灯不亮，电流表有示数）总结：如图，两灯泡串联的电路中，一般出现的故障问题都是发生在用电器上，所以通常都有这样一个前提条件已知电路中只有一处故障，且只发生在灯泡L1或L2上。
1. 若两灯泡都不亮，则一定是某个灯泡发生了断路，如果电压表此时有示数，则一定是和电压表并联的灯泡发生了断路，如果电压表无示数，则一定是和电压表串联的灯泡发生了断路。
此两种情况电流表均无示数。
2. 若一个灯泡亮另一个灯泡不亮，则一定是某个灯泡发生了短路，如果电压表此时有示数，则一定是和电压表串联的灯泡发生了短路，如果电压表此时无示数，则一定是和电压表并联的灯泡发生了短路。
此两种情况电流表均有示数3、用电压表电流表排查电路故障---------------- iA、用电压表判断电路故障，重要结论：电压表有示数说明和电压表串联的线路正常，和电压表并联的线路有故障。
若电路中只有一处故障则电压表无示数时，和电压表并联的线路一定正常。
久~~前巴二 ----------j-“—L电源电压为6V,用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮，哪里出现故障？解题思路：先找有示数的，Ued=6v说明从e点到电源正极线路完好，从d点到电源负极线路完好；Uac=6v 说明从a点到电源正极线路完好，从c点到电源负极线路完好，这样将故障锁定在ac之间了，由Uab=O, 说明bc之间出现故障，故电阻出现断路。
B、用电流表测电路的通断，有示数说明和电流表串联的电路是通路；电流表没有示数则有两种情况：1断路2电路中电流太小，不足以使电流表指针发生偏转（例如：电压表与电流表串联，见上面2A）互动训练1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。
如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后（）A、电流表、电压表均损坏； B 、电流表损坏，电压表示数为零；C、电流表有示数，电压表示数为零；D、电流表示数为零，电压表有示数。
2、如图2所示，下列说法正确的是 A 、电流表的连接是正确的； C 、两表的连接都是错误的； L i 和L 2并联在电路中，当 S 和S 2都闭合时，电 B 、电压表被烧坏； D、两只灯都能发光。
7、 如图7所示的电路，开关 S 闭合时，发现L i 、L 2都不亮，用电压表逐段 测量，结果是 Ud=6v, U ab =6V, U bc =0, Ucd=O,则该电路的故障可能是A 、开关S 接触不良；B 、灯L i 断路；&如图8所示的电路，开关 S 闭合时，发现L i 、L 2都不亮，用电压表逐段测量，结果是 5=0, U bc =6V,则该电路的故障可能是（）A 、开关S 接触不良；B 、灯L i 断路；C 、灯L 2短路；D 、灯L 2的灯丝断了。
9、 如图9所示的电路中，若开关 S 闭合后，灯L i 、L 2均不亮。
某同学用一根导线去查找电路故障，当他用 导线连接L i 两端时，两灯仍不亮；用导线连接 L 2两端时，L i 亮、L 2不亮。
由此可以断定（）A 、灯L i 断路；B 、灯L 2断路；C 、灯L i 短路；D 、灯L 2短路。
10、 在图io 所示的电路中，电源电压不变。
闭合开关S ,电路正常工作，一段时间后，发现其中一个电压表示数变大，则（）A 、灯L i 可能变亮；B 、灯L i 亮度可能不变；C 、灯L 2可能断路；D 、灯L 2可能短路。
4、 如图4所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压, 障是（）A 、电源接线接触不良；B 、电流表损坏，断路，其他元件完好；C 、灯L i 发生灯丝烧断；D 、灯L 2发生短路，其他元件完好。
如图5所示为某同学做实验时的错误电路图，当闭合开关后将 ）、电压表指针有明显偏转； 、灯泡L 的灯丝烧坏； 则电路发生的故1^1 A—1| ------------- C5、 (A C 6、 如图6所示的电路，开关 测量，结果是5=6v, （ ）A 、开关S 接触不良； C 、灯L 2短路；D 、灯B 、电压表一定烧坏； D 、电源损坏。
S 闭合时，发现L i 、L 2都不亮，用电压表逐段 Ub =O, U bc =0, U Cd =6V,则该 电路的故障可能是B 、灯L i 断路;L 2的灯丝断了。
图G（）B 、电压表的连接是正确的; 、电流表将会被烧坏。
3、 如图3所示，两只电灯 A 、电流表被烧坏； C 、两只灯会被烧坏；可能出现-(A圏72 / 711、在如图11所示的电路中，当闭合开关 S 后，发现灯都不亮，电流表的指针几乎指在“ 0”刻度线不动,电压表指针有明显偏转，该电路中的故障可能是A 、电流表坏了；B 、灯泡L 1的灯丝断了；C 两个灯泡都断路；D 、灯泡L 2的灯丝断了。
12、在如图12所示的电路中，电源电压不变，闭合开关S 后，灯L 1、L 2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是 A 、灯L 1短路；B 、灯L 2短路；C 、灯L 1断路；D 、灯L 2断路。
（）13、把电池组、开关、灯泡 L 1和L 2及若干导线组成串联电路，并用电压表测灯 时发现电压表读数为零，则可能出现的故障是（多选） A 、L 1的灯丝断了； B 、L 2的灯丝断了； C 、L 1发生了短路；D 、L 2发生了短路。
S 时，电灯L 1和L 2都不亮，电流表示数为零，电压表示数为电源的电压, 则下列分析中错误的是（ ）闭合后：下面电阻的电压没有受影响还是电源电压，电阻也没有变化，所以 A2不变；上面电阻由无到有,所以它的电流是变大的， A2等于支路电流之和，所以增大；电压表测电源电压始终不变。
2滑动变阻器变化类电路分析3 / 73 / 7分析思路：首先看清电路图，电路是串联还是并联，电压表是测滑动变阻器的电压还是定值电阻的，电流L 1两端的电压，当开关闭合14、如图13所示，当闭合开关 A 、电流表断路，电灯 L 1和L 2完好；B L 1灯丝断路，电流表和 L 2完好; C 、L 2灯丝断路，电流表和 L 1完好;D 、L 1、L 2灯丝都断路，而电流表完好。
15、某同学做实验时，如下图连接电路，闭合开关后，灯泡正常发光, 指针不动，伏特表有读数，那么有可能是（）A. 安培表已被烧坏，致使B. 安培表完好，但未与导 线接牢C. 灯L 的灯座接线处短路D. 安培表被短路参考答案1、D2、A3、A4、C 5 、A 6、D 7、A 8、D 9、B 10、C 11、 D 12、D 13、B C 14、A 15、D初中物理变化类电路分析1开关断开闭合类问题分析思路：首先要看清是闭合与断开比较还是断开与闭合比较 ，将这两种情 况进行比较即可，一般通过电阻的变化来判断电压表和电流表的变化。
解题步骤：串联电路中，电流的变化看电阻，电阻若变，电流就变，电阻变大，电流变小；电阻变小，电 流变大。
电压要看其测谁的电压，根据分电压小于总电压或分压作用进行判断。
闭合后：闭合与断开进行比较，闭合后电阻减小，电流增大，断开时电压表测的是分电压小于总电压，闭 合后电压表测的是总电压，所以电压表变大。
并联电路中，一电阻的变化不会影响另一电阻的电压和电流，但会引起总电流的变化。
但安培表)。
图23测总的还是分的，依据情况判定。
A 、串联电路里，滑动变阻器接入电路里的阻值变大其两端电压也变大，而和它串联的电阻两端的电压变 小(电源总电压不变)，总电流变小。
滑片向右滑动时，滑动变阻器接入电路的阻值变大，其两端的电压也变大，所以电压表示数增大，总电阻 变大，电源电压不变，所以总电流减小。
B 、并联电路里，滑动变阻器的变化不会影响另一并联电阻两端电压和通过它电流的变化，但会影响总电 流的变化。
当滑片向右移动时，滑动变阻器接入电路的阻值变大，通过它的电流变小，而上面那个电阻的电压没发生 改变，所以A2也不会发生变化，总电流等于支路电流之和，所以 不变。
C 混联电路里，把并联部分看成是一个整体，然后分情况讨论。
S 闭合，S1断开，当滑动变阻器滑片向右移动时，这种情况是按 小V2变大。
S 闭合，S1闭合，所以有V1变小， 小试牛刀A1减小, A 类分析, 当滑动变阻器滑片不动时， 把并联那部分看成是一个电阻, A3变小，A2变大，A1变小，V2变大。
1、图17中, A 、B C 、D 是滑动变阻器的四个接线柱。
电路的导线头 示数将电压表测总电源电压，所以 VA1、A3变小，A2不变，V1变 闭合后并联部分的电阻变小, Cc Ao 一WWAW /*~oB 若将 A 、C 分别与图中 N 相连接，闭合开关后，当滑动片 填“变大”、“不变”或“变小”); 与M 相连接，则 P 向右移动时，电流表的 若将D 与N 相连接，接线柱 闭合开关后，滑动片 P 向左移动时，电压表的示数增大。
2、在如图18所示的电路图中，当开关 K 闭合时c=_ At0 图17 () A .整个电路发生短路。
B.电流表示数变小。
C.电流表示数不变化。
D.电流表示数变大。
—(8> e —4183、在图21所示的电路中，电源电压为6V 。
图21 当开关K 闭合时，只有一只灯泡发光，且 为6V 。
产生这一现象的原因可能是 () (B) 灯L 2短路。
(C) 灯L 1断路。
(D)灯L 2断路。
4、如图22所示，当滑片P 向右移动时()0 24电压表 (A)灯V 的示数 L 1短路。
(A)电流表A 示数(B) 电流表A 示数不变， (C) 电流表A 示数变小， (D) 电流表A 示数变小，电压表 V 示数变大。
5、如图23所示，闭合开关K , 表A 的示数将―选填“变小 电压表 电压表 V 示数变大。
V 示数不变。
当滑动变阻器的滑片 P 向右移动时，电流、”、“不变”或“变大”6.如图24所示电路中，电源电压保持不变， R 为定值电阻，当开关闭合时，标有“ 6V ，3W 的小灯泡L 刚好正常发光；若保持 R 不变，将L 换成 另一只标有“ 6V, 2W 的小灯泡，闭合开关后，小灯泡消耗的实际功率为 ()A 、大于2WB 、等于2WC 、小于2WD 、无法确 疋 7.小明按如图甲所示的电路进行实验，当开关闭合 样，如图乙所示，造成这一现象的原因是()A.可能L 1开路 E.可能L 2短路C.可能V 1和V 2所选量程不相同，L i 短路D.可能V 1和V 2所选量程不相同，电路各处完好图甲请你判断A 表和V 表的变化。
