PLC试卷理论部分（100分）⼀.单项选择(每题1分共30⼩题)1. .⼀般在应⽤设计中, PLC的I/O点数要冗余多少?A．10%B．5%C．15%D．20%答案：A2.⼯业控制中，PLC直流控制电压⼀般为多少伏?A. AC110VB. DC24VC. DC36VD.AC220V答案：B3.对S7-200系列PLC ,两个16位数整数相乘,产⽣⼀个32位的输出结果，应采⽤哪种指令？A. *IB. *DC. *RD. MUL答案：D4. S7-200系列的继电器输出PLC，⼀个继电器输出点的最⼤通过电流是多少？A．1A B。

0.5A C.0.75 A D.2A答案：D5. SM0.1常⽤于什么功能？A.置位功能B.复位功能C.常数D.初始化功能答案：D6.通讯设计规范中, RS485通讯的距离是多少?A.1300MB.1200MC.30MD.15M答案：BB. EDC. EUD. LPS答案：C8. S7-200系列PLC中,读取内部时钟,⽤什么指令A.TDB.TMC.TODRD.TRDW答案：C9.如需要3路模拟量输⼊1路模拟量输出，在S7-200系列PLC中应选⽤模块A. EM235B. EM223C.EM243D. EM222答案：A10. S7-200PLC,数据块数据传送,可采⽤哪种指令？A.BMBB.MOVBC.SLBD.PID答案：A11. S7-200系列PLC中,当PLC要对外部仪表进⾏通讯时,可以采⽤哪种指令？A.ENIB.PIDC.XMTD. RS答案：C12.对于PLC程序, ⼿动程序和⾃动程序需要A. 保持B. 联动C. ⾃锁D. 互锁A.转⼀圈的频率B.转过⼀个步距⾓的脉冲数C.速度D.电机电流答案：B14.传统继电控制系统中的中间继电器，对应S7系列PLC的应是那种地址范围？A. SMB. ACC. MD. VB答案：C15.在⼀定的步进电机细分下,旋转⾓度和哪个参数有关？A.频率B.脉冲数C.脉冲电压D.脉冲占空⽐答案：B16.可编程控制器中核⼼是A.CPUB.输⼊/输出点C.电源D.定时器/计数器答案：A17.对S7-200系列PLC , 输⼊公共端M与那种电压相连A.0VB. +12VC. +24VD.-24V答案：A18.西门⼦S7-200系列PLC普通输⼊点的响应时间⼤约是多少ms?A. 100 msB. 10msC. 50 ms19.⼯业控制中，哪⼀种级别的模拟量更容易受⼲扰.A. u A级B. m A级C. A级D. 10A级答案：A20.如果可编程序控制器发出的脉冲频率超过步进电机接收的最⾼脉冲频率,会发⽣那种情况？A.电机仍然精确运⾏B. 电机⽅向会变化C. 丢失脉冲,不能精确运⾏D.电机⽅向不变答案：C21.理论上S7-200系列的PLC最多可以扩展多少个I/O点?A．40 B. 128 C. 256 D. 1000答案：C22. PID指令中TBL参数的⾸地址必须是（）型数据A.位B. 字C. 双字D. 字节答案：D23.S7-200中特殊辅助继电器的元器件编号是A. M0.0-M299.7B. SM0.0-SM299.7C. M0.0-M31.7D. SM0.0-SM31.7答案：B24.不能⽤来作为指针的编程元件有A.变量寄存器VB. 局部变量寄存器LC. 累加器ACD. 定时器T答案：D25.可作控制继电器使⽤的内部辅助继电器是C. SM0.0-SM299.7D. SM0.0-SM31.7答案：A26.不是程序存储器的是A.CPUB. EPROMC. EEPROD. CMOS-SRAM 答案：A27.下列那种产品型号是西门⼦公司的A.CPM系列B.FX系列C. S7-200系列D. CQM系列答案：C28.在LD、LDN、A、AN、O、ON指令后加（），组成⽴即指令A.*B. &C. ID. V答案：C29.在S7-200系列PLC中，指令（）是条件结束指令A.NOPB. ENDC. MENDD. STOP答案：B30.在S7-200系列PLC中，循环指令的最⼤嵌套深度为（）重A.8B. 16C. 24D. 32答案：A31.S7-200系列PLC的输出继电器最多可达（）点C. 128D. 256 答案：C32.PLC的外部⼯作电源AC的电压范围是（）A. DC24VB. 85～264VC. 220～380VD. 24～260V 答案：B33.S7-200系列晶体管输出PLC的输出电压是（）A.AC24VB. DC12VC. AC220VD. DC24V 答案：D34.S7-200系列PLC中，完全整数除法⽤（）指令A./IB. DIVC. /DD. /R答案：B35.S7-200系列PLC中SI指令表⽰（）A.置位B. 复位C. ⽴即置位D. ⽴即复位答案：C36.S7-200系列PLC中，实数加法⽤（）指令A.+IB. MULC. +DD. +R答案：D37.VB0中，若V0.1、V0.2为1，其他都为0，则VB0中的数值为（）A.5B. 6C. 738.移位指令中移位寄存器的长度最⼤为（）A.64B. 32C. 128D. 256 答案：A39.PLC的输出⽅式为晶体管型时，它适⽤于（）负载A.感性B. 交流C. 直流D. 交直流答案：C40.PLC存储地址VD100中的最低8位是（）A．VB100 B.VB101 C.VB102 D.VB103答案：D⼆.多项选择题（每⼩题2分，20题）1.PLC输出点类型的有主要有哪些？A.继电器B.可控硅C.晶体管D.IC驱动电路答案：A，B，C2.串⾏通信根据要求,可分为A.单⼯B.半双⼯C.3/4双⼯D.全双⼯答案：A，B，D3. 西门⼦S7-200系列PLC软件⽀持那⼏种编程⽅式？A. 梯形图B. 语句表C. 功能块图D. 步进流程图答案：A，B，CD. 扩展单元模块答案：A，B，C，D5. S7-200系列PLC内部定时器,定时的时间单位有哪⼏种?A. 0.1sB. 0.01sC. 0.0001sD. 0.001s答案：A，B，D6. S7-200PLC⽀持那些通讯协议？A. PPIB. MPIC. ProfibusD. Freeport答案：A，B，C，D7. PLC⽤户数据结构主要有A字节数据 B. 字数据 C.双字数据 D. 位与字的混合格式答案：A，B，C8. 顺序控制继电器SCR指令应包括哪⼏部分？A.. 段开始LSCRB. 段结束SCREC. 段转移SCRTD. 段⼯作答案：A，B，C9. 西门⼦S7-200系列PLC内部定时器，有那三种类型？A. TONB.TOFC. TERMD. TONR答案：A，B，D10.⼯业⾃动化控制的有⼏种典型实现⽅式A．单⽚机 B.继电控制系统 C. PLC D.⼯业控制计算机答案：A，B，C，DD. DC24V答案：B，D12.可编程序控制器与外部设备的通讯速率⼀般有哪⼏种？A.9600bpsB.19200bpsC. 9000bpsD. 38400bps答案：A，B，D13. PLC除了⽤逻辑控制功能外,现代的PLC还增加了A.运算功能B.数据传送功能C.数据处理功能D.通讯功能答案：A，B，C，D14.温度输⼊传感器有那⼏种类型？A. 热电阻B.热敏传感器C. 热电偶D. 热电丝答案：A，C15. PLC与PLC之间可以通过哪些⽅式进⾏通讯A. RS232通讯B. RS485通讯C. 现场总线D.不能通讯答案：A，B，C16.下列哪些属于模拟量？A.电压B.温度C.脉冲频率D.压⼒答案：A，B，DB. 模拟量输出⽅式C. 脉冲频率输出⽅式D.通讯⽅式答案：B，D18.旋转编码器信号⼀般有⼏相？A. A相B. Y相C. Z相D. B相答案：A，C，D19.步进电机程序控制设计三要素是（）A. 速度B. ⽅向C. 时间D. 加速度答案：ACD20.PLC基本数据类型有（ABC ）A.位B. 字C. 双字D. 复数三.判断题（每⼩题1分，20题）1．PLC不可以安装在粉尘过多的地⽅。

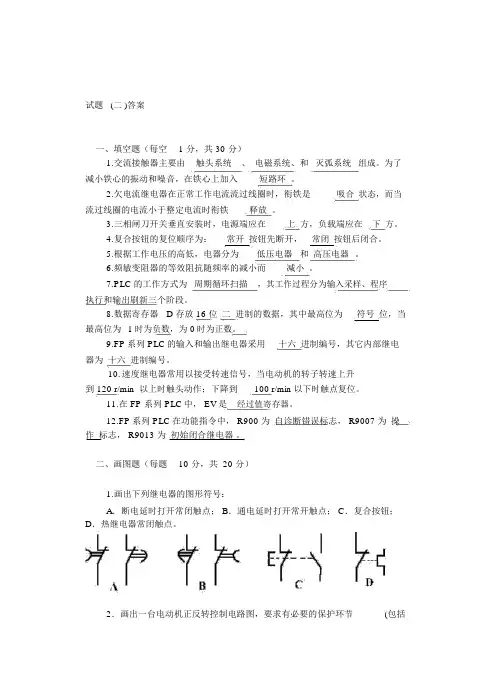

试题(二 )答案一、填空题（每空 1 分，共 30 分）1.交流接触器主要由触头系统、电磁系统、和灭弧系统组成。

为了减小铁心的振动和噪音，在铁心上加入短路环。

2.欠电流继电器在正常工作电流流过线圈时，衔铁是吸合状态，而当流过线圈的电流小于整定电流时衔铁释放。

3.三相闸刀开关垂直安装时，电源端应在上方，负载端应在下方。

4.复合按钮的复位顺序为：常开按钮先断开，常闭按钮后闭合。

5.根据工作电压的高低，电器分为低压电器和高压电器。

6.频敏变阻器的等效阻抗随频率的减小而减小。

7.PLC 的工作方式为周期循环扫描，其工作过程分为输入采样、程序执行和输出刷新三个阶段。

8.数据寄存器 D 存放 16 位二进制的数据，其中最高位为符号位，当最高位为1时为负数，为 0时为正数。

9.FP系列 PLC的输入和输出继电器采用十六进制编号，其它内部继电器为十六进制编号。

10.速度继电器常用以接受转速信号，当电动机的转子转速上升到 120 r/min 以上时触头动作；下降到100 r/min 以下时触点复位。

11.在 FP 系列 PLC中， EV是经过值寄存器。

12.FP系列 PLC在功能指令中， R900 为自诊断错误标志， R9007 为操作标志， R9013 为初始闭合继电器。

二、画图题（每题10 分，共 20 分）1.画出下列继电器的图形符号：A．断电延时打开常闭触点； B．通电延时打开常开触点； C．复合按钮；D．热继电器常闭触点。

2．画出一台电动机正反转控制电路图，要求有必要的保护环节(包括主回路和控制回路)。

三、根据梯形图写出指令表（10 分）(a)(b)（a)指令表：(b)指令表：四、根据梯形图分析程序，完成下列要求：(10 分）1．写出程序指令表，并分析程序功能指令表试题（四）答案一、填空（每空0.5 分，共 30 分）1、低压电器是指工作电压在 _直流 1500V__ 或 _交流 1200V__ 以下的各种电器。

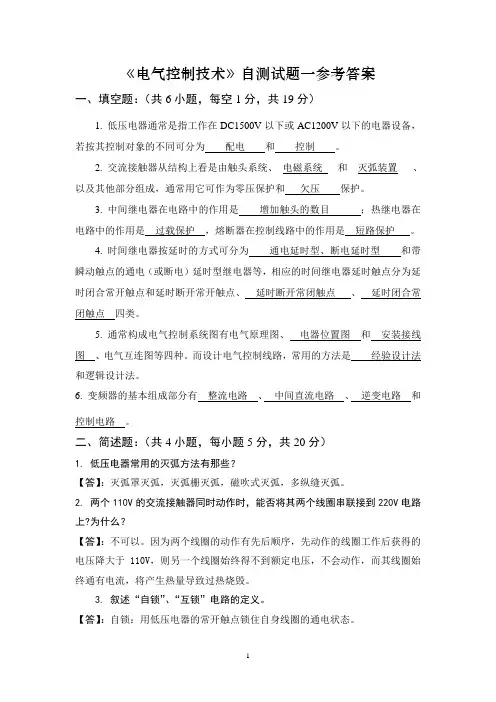

《电气控制技术》自测试题一参考答案一、填空题：（共6小题，每空1分，共19分）1. 低压电器通常是指工作在DC1500V以下或AC1200V以下的电器设备，若按其控制对象的不同可分为配电和控制。

2. 交流接触器从结构上看是由触头系统、_电磁系统___和__灭弧装置___、以及其他部分组成，通常用它可作为零压保护和欠压保护。

3. 中间继电器在电路中的作用是增加触头的数目；热继电器在电路中的作用是过载保护，熔断器在控制线路中的作用是短路保护。

4. 时间继电器按延时的方式可分为通电延时型、断电延时型和带瞬动触点的通电（或断电）延时型继电器等，相应的时间继电器延时触点分为延时闭合常开触点和延时断开常开触点、延时断开常闭触点、延时闭合常闭触点四类。

5. 通常构成电气控制系统图有电气原理图、电器位置图和安装接线图、电气互连图等四种。

而设计电气控制线路，常用的方法是经验设计法和逻辑设计法。

6. 变频器的基本组成部分有整流电路、中间直流电路、逆变电路和控制电路。

二、简述题：（共4小题，每小题5分，共20分）1. 低压电器常用的灭弧方法有那些？【答】：灭弧罩灭弧，灭弧栅灭弧，磁吹式灭弧，多纵缝灭弧。

2. 两个110V的交流接触器同时动作时，能否将其两个线圈串联接到220V电路上?为什么？【答】：不可以。

因为两个线圈的动作有先后顺序，先动作的线圈工作后获得的电压降大于110V，则另一个线圈始终得不到额定电压，不会动作，而其线圈始终通有电流，将产生热量导致过热烧毁。

3. 叙述“自锁”、“互锁”电路的定义。

【答】：自锁：用低压电器的常开触点锁住自身线圈的通电状态。

互锁：用低压电器的常闭触点锁住对方线圈的不通电状态，即实现两个线圈不能同时通电。

4. 机床设备控制电路常用哪些的保护措施？【答】：电压（含过压、欠压）保护、电流（含过流、欠流）保护、过载保护、短路保护、行程极限保护。

三、（满分13分）试分析图1所示普通车床CA6140控制线路的工作原理，请分别从主电路、控制电路、辅助电路阐述。

电气控制与PLC 应用试卷及答案一、填空（每空1分，共20分） 1.交流接触器结构主要包括电磁系统、触头系统和灭弧装置。

2.低压电器通常指工作在额定交流电压 1200V 以下或直流电压1500V 以下电路中的电器。

3. X62W 铣床的主运动为主轴带动铣刀的旋转运动。

为适应顺铣和逆铣的需要，要求主轴电动机能进行正反转；为实现快速停车，主轴电动机常采用反接制动的停车方式。

4.PLC 的一个扫描周期主要分为三个阶段： 输入采样、 程序执行和输出刷新 ，其工作方式是 串行扫描，不断循环 。

5.PLC 的三种输出方式是 继电器输出 、晶体管输出 和 晶闸管输出 。

6.F.三菱FX3U 系列PLC 的输入、输出继电器，其地址编号采用了 八 进制，辅助继电器和状态继电器采用的地址编号是 十 进制。

7.三菱FX 系列PLC 的或指令是 OR 和ORI ；电路块指令是 ANB 和ORB ；程序结束指令是 END 。

二、判断下列说法的正确与错误（每题1分，共10分） 1.闸刀开关只用于手动控制容量较小、启动不频繁的电动机的直接启动。

（ 对 ）2.接触器是一种适合用于远距离频繁接通、分断交直流主电路的自动控制电器。

（ 对 ）3.热继电器利用电流的热效应原理来切断电路以保护电动机。

（ 对 ）4.直流接触器和交流接触器都是通过主触头分合控制电路，可互相替代。

（ 错 ）5.X62W 铣床采用转换开关控制冷却泵电动机单向旋转供给铣削时的冷却液。

（ 对 ）6.PLC 是以CPU 为核心的电子控制系统，实质上是工业控制专用计算机。

（ 对 ）7.用计算机对PLC 进行程序下载时，需要使用配套的通信电缆。

（ 对 ）8.在梯形图中串并联接点的使用次数没有限制，可无限次地使用。

（ 对 ）9.PLC 的梯形图程序中，输出继电器的线圈可以和左母线相连。

（ 错 ）10.用SET 指令使元件得电后，必须用RST 指令才能使其失电。
