PLC课程试卷A卷附详细答案

  • 格式：doc
  • 大小：41.67 KB
  • 文档页数：6

2010 ~ _2011_学年第 2 学期课程试PLC电气控制与
卷A卷
说明：将第三题到第八题写在白纸上，标清题号。

1、脉冲输出指令的操作码为（ B ）。

A．PLUS B．PLS C．ATCH D．DTCH
2、PLC的工作方式是（ D ）。

A．等待工作方式B．中断工作方式C．扫描工作方式D．循环扫描工作方式3、顺序控制指令的操作对象（ A ）。

A．S B．M C．SM D．T
4、CPU226型PLC本机I/O点数为（C ）。

A．14输入/10输出B．.8输入/16输出C．24输入/16输出D．14输入/16输出
5、用来累计比CPU扫描速率还要快的事件的PLC内部的电器元件是（A ）。

A．高速计数器B．增计数器C．减计数器D．累加器
6、下列哪些属于双字寻址（ D ）。

A．QW B．V10 C．IB0 D．MD28
7、SM是哪个存储器的标识符（ D ）。

A．高速计数器B．累加器C．通用辅助寄存器D．特殊继电器
8、PID回路指令操作数TBL可寻址的寄存器为（ C ）。

A．I B．M C．V D．Q
9、PLC的系统程序不包括（ D ）。

A．管理程序B．供系统调用的标准程序模块
C．用户指令解释程序D．开关量逻辑控制程序
10、当数据发送指令的使能端为（ A ）时将执行该指令。

A．为1 B．为0 C．由1变0 D．由0变1
)分15分，共1每题(二、填空题．
1、S7-200 PLC的定时器有三种类型，包括__接通延时定时器（TON）______、__断开接通延时定时器（TOF）______和_____有记忆接通延时定时器（TONR）___。

2、累加器寻址的统一格式为____AC+累加器编号（0、1、2、3）____。

3、立即输入指令的操作数只能为___I_____。

4、顺序控制指令包括____顺序状态开始、顺序状态转移、顺序状态结束
__________________三个指令。

5、功能图由___状态_____、_转移_______和___动作_____组成的。

6、定时器T32分辨率_____1___ms，采用____ 中断刷新____方式刷新。

7、子程序可以嵌套，嵌套深度最多为___8_____层。

8、PLC运行时总是ON的特殊存储器位是。

9、对于系统输出的变化不是很频繁，建议优先选用____继电器____型输出模块。

10、PLC的最基本的应用是用它来取代传统的继电器进行___逻辑_____、_顺序_______ 控制。

11、继电器的线圈断电时，其常开触点__断开______，常闭触点___闭合_____。

12、外部的输入电路接通时，对应的输入映像寄存器为____1____状态，梯形图中对应的常开触点__接通______，常闭触点__断开______。

13、电气控制图一般分为________和________两部分。

14、热继电器是对电动机进行________保护的电器；熔断器是用于供电线路和电气设备的________保护的电器。

15、将编程器内编写好的程序写入PLC时，PLC必须处在________模式。

三、简答题（每题5分，共10分）
1、S7-200PLC主机中有哪些主要编程元件，列举10个以上，并回答PLC中软继电器的主要特点是什么
2、试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC控制，还需要中间继电器吗
分）10（电路有何错误应如何改进（画图说明）1四、指出图
图1
五、写出图2语句表。

（10分）
图2
六．已知某控制程序的语句表的形式，请将其转换为梯形图的形式。

（10分）LD
AN T37
TON T37，1000
LD T37
LD
CTU C10，360
LD C10
O
=
七、程序分析题（每题10分，共20分）
1、设计灯的闪烁程序，具体要求是当闭合由输出负载上的灯开始以10S的周期（占空比为1：1）闪烁。

试设计出相关的梯形图。

2、设计出满足如下波形图的梯形
图。

八、程序设计题（15分）
1、设计控制一台电动机长动和点动的电气控制电路。

（主电路3分，控制电路2分，共5分）
要求：1）有启动和停止及点动按钮；2）有短路和过载保护。

请画出主电路和控制电路。

2、试用PLC来实现一台电动机长动和点动的电气控制电路的控制。

（共10分）要求1。

画出I/O分配图，即PLC接线图；2。

画出梯形图或写出语句表。

（I/O 分配图5分，画出梯形图或写出语句表5分）
2010 ~ _2011_学年第 2 学期课程试PLC电气控制与
卷
标准答案及评分标准A卷
一、单项选择题(每小题1分，共10分)1题答案二、填空题（每题1分，共15分）
1、接通延时定时器（TON）、断开接通延时定时器（TOF）和有记忆接通延时定时器（TONR）
2、AC+累加器编号（0、1、2、3）
3、I
4、顺序状态开始、顺序状态转移、顺序状态结束
5、状态、转移、动作
6、1 中断刷新
7、8
8、
9、继电器
10、逻辑、顺序
11、断开闭合
12、1 接通断开
13、主电路控制电路
14、过载短路
15、STOP
三、简答题（每题5分，共10分）
1、答：输入继电器、输出继电器、通用辅助继电器、特殊标志继电器、变量存储器、局部变量存储器、顺序控制继电器、高速计数器、定时器、累加器、计数器等；（3分）
PLC中软继电器的主要特点为：它的触点可以无限次的使用。

（2分）
2、相同：电磁机构相同；（1分）
不相同：用途不同。

接触器用于自动接通和断开大电流负荷电路。

中间继电器用于增加控制点数或信号放大。

（3分）
不需要。

（1分）
四、指出图1电路有何错误应如何改进（画图说明）（10分）
评分标准：能正确画出电气互锁的给5分。

两个机械互锁画出的给5分，少画一分5个扣．
五、写出图2语句表。

（10分）
六、已知某控制程序的语句表的形式，请将其转换为梯形图的形式。

（10分）
七、程序分析题（每题10分，共20分）
1、2、
15分）八、程序设计题（分，没有画过载保护的131、评分标准：画出主电路的给分，没有画保险的扣分。

1分接接触器没有正确换向的扣1扣控制电路：没有启动按钮的扣分，没有停止按钮的扣分。

没有画自锁的扣分没有画电气互锁的扣分
分。

画出5分配图分，其中少一输入和输出扣1I/O2、评分标准：没有画出扣1分，其中每网络少一环节扣5分）两个网络少一个扣10 梯形图或写出语句表．分。

合集下载

电气控制PLC考试题(附参考答案)

电气控制PLC考试题(附参考答案)

电气控制PLC考试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、主电路一般画在辅助电路的______,复杂的系统则分图绘制。

A、左侧或上面B、右侧C、左侧D、上面正确答案：A2、变频器与电动机之间一般____接入接触器。

A、未知B、不允许C、允许D、不限正确答案：B3、热继电器的常闭触点一般用于______。

A、主电路中B、照明电路中C、控制电路中D、电源电路中正确答案：C4、自锁触点可以————。

A、点动B、正反转C、时间及电控D、保持接触器线圈通电正确答案：D5、异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。

A、4-7B、20C、1D、30正确答案：A6、--380V的线路，其负载计算电流为120A，尖峰电流为400A，应选择—__型的自动空气开关。

A、C: DW 10-200／3B、C: DW 10-400／3C、C: DW 10-600／3D、C: DW 10-800／3正确答案：C7、接触器励磁线圈____接于电路中。

A、都可以B、串联C、串并联D、并联正确答案：B8、______是熔断器在额定电压下所能断开的最大短路电流。

A、整定电流B、额定电流C、极限分断电流D、工作电流正确答案：C9、数控机床交流主轴驱动系统有_____和数字式2种型式。

A、电流B、模拟C、变频D、电压正确答案：B10、热继电器是一种____保护电器。

A、过流B、过载C、断路D、接地正确答案：B11、数控机床进给伺服系统的负载不大，加工精度不高时，可采用____控制。

A、全闭环B、半闭环C、开环D、以上3种均可正确答案：C12、在数控机床的强电电路中加入热继电器的作用，主要有什么作用A、断电保护B、漏电保护C、过载保护D、失电保护正确答案：C13、下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B14、改变三相异步电动机转向的方法是____A、改变电源电压B、改变电源频率C、改变定子绕组中电流的相序D、改变输入电流正确答案：C15、行程开关在控制线路中可作。

PLC理论试题A 附答案 (项目一---项目五)

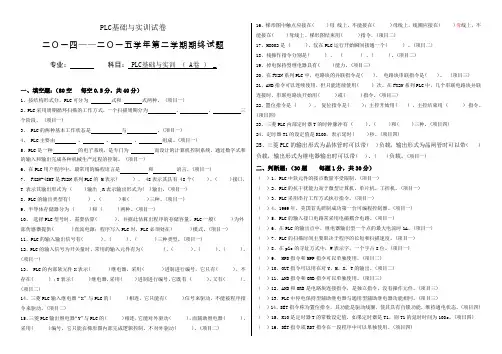

PLC理论试题A 附答案 (项目一---项目五)
