PLC期末考试试题—A卷

一、填空题（每空1分，共25分）1. 选择接触器时应从其工作条件出发，控制交流负载应选用___交流接触器_______；控制直流负载则选用_______直流接触器___。

2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开。

3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。

4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。

当流过熔断器的电流_________过载_____时，熔体熔断切断电路。

5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。

6. 试举出两种主令电器：________按钮______、_____行程开关_________。

7. PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括____输入采样，用户程序执行，输出刷新__ ______、______________、______________三个阶段。

9. JO2-51-2型10kW异步电动机，电源频率为50Hz，转子额定转速n N=2930 r/min，则其额定转差率s N=_________。

10. 试举出交流异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。

11. 试举出FP1的两种特殊功能：_________________、_________________。

1~5. ×√√××6~10. ×√√×√二、判断题（正确划“√”，错误划“×”。

每小题1分，共10分）（）1. 交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。

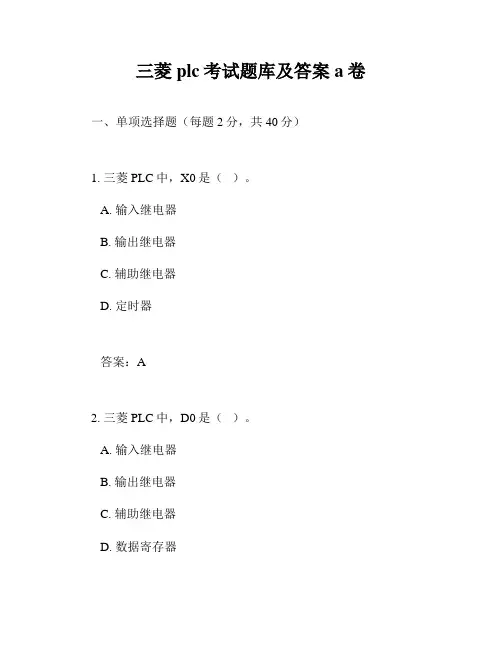

三菱plc考试题库及答案a卷一、单项选择题（每题2分，共40分）1. 三菱PLC中，X0是（）。

A. 输入继电器B. 输出继电器C. 辅助继电器D. 定时器答案：A2. 三菱PLC中，D0是（）。

A. 输入继电器B. 输出继电器C. 辅助继电器D. 数据寄存器答案：D3. 三菱PLC中，M0是（）。

A. 输入继电器B. 输出继电器C. 辅助继电器D. 定时器答案：C4. 三菱PLC中，T0是（）。

A. 输入继电器B. 输出继电器C. 辅助继电器D. 定时器答案：D5. 三菱PLC中，K1M0表示（）。

A. 1个M0B. 10个M0C. 100个M0D. 1000个M0答案：B6. 三菱PLC中，K2K3表示（）。

A. 2个K3B. 3个K2C. 2乘以3D. 23答案：C7. 三菱PLC中，C0是（）。

A. 输入继电器C. 辅助继电器D. 计数器答案：D8. 三菱PLC中，Y0是（）。

A. 输入继电器B. 输出继电器C. 辅助继电器D. 定时器答案：B9. 三菱PLC中，S0是（）。

A. 输入继电器B. 输出继电器C. 辅助继电器答案：D10. 三菱PLC中，R0是（）。

A. 输入继电器B. 输出继电器C. 辅助继电器D. 数据寄存器答案：D二、多项选择题（每题3分，共30分）11. 三菱PLC中，以下哪些是辅助继电器（）。

A. M0B. X0C. Y0D. D0答案：A12. 三菱PLC中，以下哪些是定时器（）。

A. T0B. C0C. D0D. M0答案：A13. 三菱PLC中，以下哪些是计数器（）。

A. C0B. D0C. M0D. T0答案：A14. 三菱PLC中，以下哪些是数据寄存器（）。

A. D0B. M0C. T0D. C0答案：A15. 三菱PLC中，以下哪些是输入继电器（）。

A. X0B. Y0C. M0D. D0答案：A16. 三菱PLC中，以下哪些是输出继电器（）。

A. X0C. M0D. D0答案：B17. 三菱PLC中，以下哪些是步进继电器（）。

plc期末考试试题和答案答题**PLC期末考试试题和答案**一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑单元D. 可编程逻辑处理器答案：A2. PLC的工作原理是基于（）。

A. 顺序控制B. 并行控制C. 分布式控制D. 网络控制答案：A3. PLC中，I/O模块的作用是（）。

A. 存储数据B. 执行逻辑运算C. 与外部设备进行数据交换D. 显示信息答案：C4. 下列哪个不是PLC的输入设备（）。

A. 按钮B. 传感器C. 显示器D. 继电器答案：C5. PLC的输出模块通常用于控制（）。

A. 传感器B. 显示器C. 执行器D. 数据存储器答案：C6. PLC的扫描周期是指（）。

A. PLC完成一次扫描的时间B. PLC完成一次输入扫描的时间C. PLC完成一次输出扫描的时间D. PLC完成一次程序执行的时间答案：A7. PLC的编程语言中，梯形图属于（）。

A. 顺序功能图B. 功能块图C. 指令列表D. 图形编程语言答案：D8. PLC的存储器中，RAM是（）。

A. 只读存储器B. 随机存取存储器C. 可编程只读存储器D. 可擦写存储器答案：B9. PLC的通信接口中，RS-232C是（）。

A. 串行通信接口B. 并行通信接口C. 以太网通信接口D. 无线通信接口答案：A10. PLC的故障诊断中，LED指示灯通常用于指示（）。

A. 电源状态B. 程序运行状态C. 输入/输出状态D. 通信状态答案：A二、填空题（每题2分，共20分）1. PLC的三个主要组成部分是_______、_______和_______。

答案：中央处理单元（CPU）、输入/输出（I/O）模块、存储器2. PLC的输入/输出模块通常包括_______、_______和_______。

答案：数字输入模块、数字输出模块、模拟输入/输出模块3. PLC的编程软件通常提供_______、_______和_______等编程语言。

plc技术期末试题及答案第一部分：选择题1. PLC是什么的缩写？a. 人工智能控制b. 可编程逻辑控制c. 高级控制器d. 电子数据记录答案：b. 可编程逻辑控制2. PLC最主要的功能是什么？a. 数据存储和处理b. 系统的监视和控制c. 网络通信和数据传输d. 错误排查和故障修复答案：b. 系统的监视和控制3. PLC系统中常用的编程语言是什么？a. C++b. Javac. Ladder Diagram（梯形图）d. Python答案：c. Ladder Diagram（梯形图）4. 以下哪项不是PLC系统的基本组成部分？a. CPU（中央处理器）b. 电源模块c. 输入模块d. 电机控制器答案：d. 电机控制器5. PLC系统中的输入模块的作用是什么？a. 将信号从外部传输给PLC系统b. 控制输出设备的运行状态c. 处理系统内部的逻辑运算d. 供电给PLC系统其他模块答案：a. 将信号从外部传输给PLC系统第二部分：填空题1. 在PLC系统中，编程语言Ladder Diagram中，用于开启输出的指令是______。

答案：OUPUT2. PLC系统中的______模块用于将电源电压转换为PLC系统所需的低电压。

答案：电源（Power）模块3. 除了Ladder Diagram，PLC系统中常用的编程语言还包括______。

答案：Function Block Diagram（函数块图），Structured Text（结构化文本），Sequential Function Chart（顺序功能图）4. 程序编辑器是PLC系统中用于编写和编辑程序的______。

答案：软件（Software）工具5. 在PLC系统中，将传感器作为输入设备接入的模块称为______模块。

答案：输入（Input）模块第三部分：简答题1. 请简述可编程逻辑控制（PLC）系统的优点。

答案：可编程逻辑控制（PLC）系统具有以下优点：- 灵活性：PLC系统可以根据实际需求进行编程修改，使得控制逻辑可根据设备运行状态和外部输入进行动态调整。

考生答题不得过此线∶∶∶∶∶∶∶∶∶∶∶∶∶∶密∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶封∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶线∶∶∶∶∶∶∶∶∶∶∶∶∶∶ 任课教师：徐绍坤 教学班号：51080112 姓名：学号：∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶装∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶订∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶线∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶红河学院成人高等学历教育2020学年第一学期2018级电气工程及其自动化专业/（专升本）《电气控制与PLC 技术》课程期末考试试卷卷别： A 卷考试单位： 考试日期：一、基本指令(每小题10分，共20分)1、绘出下列指令语句表对应的梯形图0 LD X0 1 AND X1 2 LD X2 3 ANI X3 4 ORB 5 LD X4 6 AND X5 7 LD X6 8 ANI X7 9 ORB 10 ANB 11 LD M0 12 AND M1 13 ORB 14 AND M2 15 OUT Y4 16 END2、写出下图所示梯形图对应的指令表。

二、PLC 编程设计(每小题15分，共30分)1、有两台电动机M1、M2，控制要求为：M1和M2可以分别启动和停止；M1和M2可以同时启动和停止。

试设计控制程序。

2、电机正反转控制：正转3S ，停2S ，反转3S ，停2S ，循环3次后停止。

题 号一 二 三 四 总分分得 分 评卷人得 分 评卷人考生答题不得过此线∶∶∶∶∶∶∶∶∶∶∶∶∶∶密∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶封∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶线∶∶∶∶∶∶∶∶∶∶∶∶∶∶ 任课教师：徐绍坤 教学班号：51080112 姓名：学号：∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶装∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶订∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶线∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶∶三、PLC 状态编程设计(15分)有一并行分支状态转移图如下图所示。

plc期末复习题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑单元答案：A2. PLC的工作原理基于（）。

A. 顺序控制B. 循环控制C. 并行控制D. 事件控制答案：B3. PLC的输入设备通常包括（）。

A. 按钮和传感器B. 开关和继电器C. 显示器和打印机D. 电机和驱动器答案：A4. PLC的输出设备通常包括（）。

A. 指示灯和蜂鸣器B. 显示器和打印机C. 传感器和按钮D. 开关和继电器答案：A5. PLC的编程语言中，梯形图属于（）。

A. 文本编程语言B. 图形编程语言C. 机器语言D. 汇编语言答案：B6. PLC的扫描周期包括（）。

A. 输入扫描、程序执行、输出刷新B. 输入扫描、程序执行、输出处理C. 输入处理、程序执行、输出扫描D. 输入处理、程序执行、输出刷新答案：A7. PLC的存储器中，用户程序存储在（）。

A. 只读存储器B. 随机存取存储器C. 可编程非易失性存储器D. 可擦写可编程只读存储器答案：C8. PLC的通信接口通常支持（）。

A. 以太网B. 串行通信C. 无线通信D. 所有以上选项答案：D9. PLC的故障诊断功能包括（）。

A. 错误代码显示B. 程序跟踪C. 状态指示D. 所有以上选项答案：D10. PLC的扩展模块包括（）。

A. 输入/输出模块B. 通信模块C. 特殊功能模块D. 所有以上选项答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出（I/O）模块是用于连接PLC与外部______和执行器的接口。

答案：传感器2. PLC的扫描周期从______开始，经过程序执行，最后进行输出刷新。

答案：输入扫描3. 在PLC的梯形图中，常闭触点通常用______表示。

答案：一个带有斜杠的圆圈4. PLC的程序存储器可以存储用户编写的______。

答案：控制程序5. PLC的输出刷新阶段，PLC会将程序执行的结果输出到______。

职业学院 2011－2012学年度 第二学期期末考试《PLC 技术及应用》课程考试试卷(A 卷)课程名称：《PLC 技术及应用》 考试方式： 闭卷 （开卷、闭卷） 年级班级： 专 业： 机电10 学生姓名：学 号：一、填空（每空1分共10分）1、低压电器通常是指工作在直流电压小于1500V 交流电压小于 ________的电路中，在低压配电系统和控制系统中起通、断、保护、控制作用的电气设备。

2、输入/输出滞后时间又称为系统响应时间，系统响应时间最多为 ____________。

3、电机的星—三角启动是大功率电机常用的启动方式，星型接法的启动电流是三角形接法启动电流的 ___________4、采用直接启动的电动机的容量一般在 ________以下，若大于10KW 应采用降压启动。

5、输出单元的作用是接收 ___________ 处理过的数字信号，并把它转换成现场的执行部件能接收的信号，控制接触器、电磁阀、调节阀、调速装置，控制的另一类负载是指示灯、数字显示器、和报警装置等。

6、FX1N-48MR 中48—输入输出总点数，M —基本单元 R __________。

7、当PLC 与电脑连接进行通讯时，如写程序或读程序时，PLC 的工作状态应在 ____状态。

8、PLC 有三种输出方式：分别是 ____________、晶体管输出、晶闸管输出。

9、PLC 的输入/输出点数的编号是按 _________ 进行编号的。

10、常用的电气制动有能耗制动、___________ 发电制动和电容制动。

二、名词解释（每题2分共10分）1、系统程序2、应用程序3、扫描周期4、接触器5、自锁三、判断对错（每题1分共10分）1、PLC内部有很多辅助继电器，每个辅助继电器都有无限多对常开、常闭触点，供编程使用。

辅助继电器只能由程序驱动，其作用相当于继电器控制电路中的中间继电器。

辅助继电器的触点不能直接驱动外部负载。

（）2、定时器在PLC中的作用相当于一个时间继电器，它有一个设定值，一个当前值。

plc期末考试试卷一、单项选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备2. PLC的输入接口通常用于接收：A. 模拟信号B. 数字信号C. 音频信号D. 视频信号3. 下列哪个不是PLC的编程语言？A. 梯形图B. 功能块图C. 结构化文本D. 汇编语言4. PLC的输出接口通常用于控制：A. 传感器B. 执行器C. 显示器D. 存储器5. PLC的扫描周期主要由以下哪个部分组成？A. 输入处理B. 程序执行C. 输出处理D. 所有选项6. PLC的存储器通常分为哪两类？A. RAM和ROMB. EPROM和EEPROMC. DRAM和SRAMD. 闪存和硬盘7. PLC的通信接口通常用于：A. 连接传感器B. 连接执行器C. 连接其他PLC或计算机D. 连接显示器8. PLC的扫描周期中，哪个步骤通常最先执行？A. 程序执行B. 输入处理C. 输出处理D. 错误检查9. PLC的输入/输出点数通常表示为：A. I/O点数B. CPU点数C. 内存点数D. 通信点数10. PLC的扩展模块主要用于：A. 增加存储容量B. 增加输入/输出点数C. 提高处理速度D. 增强通信能力二、填空题（每空1分，共20分）1. PLC的工作原理基于___________原理，通过___________来实现控制逻辑。

2. PLC的输入接口可以接收___________信号，而输出接口则可以控制___________设备。

3. PLC的编程语言包括梯形图、功能块图和___________，它们分别对应于不同的编程思维。

4. PLC的扫描周期包括输入处理、___________和输出处理三个阶段。

5. PLC的存储器通常分为___________和___________，其中___________用于存储系统程序，而___________用于存储用户程序。

plc期末试题及答案一、选择题（每题4分，共20分）1. PLC的全称是（）。

A. Power Line CommunicationB. Programmable Logic ControllerC. Personal Learning CenterD. Public Limited Company答案：B2. 在PLC中，I/O模块的作用是（）。

A. 存储数据B. 处理数据C. 接收和输出信号D. 显示数据答案：C3. PLC的扫描周期包括（）。

A. 程序执行时间B. 程序编写时间C. 程序测试时间D. 程序调试时间答案：A4. 下列哪个不是PLC的输入设备？（）A. 按钮B. 传感器C. 继电器D. 显示器答案：D5. PLC的程序设计语言主要有（）。

A. 梯形图B. 功能块图C. 结构化文本D. 所有以上答案：D二、填空题（每题3分，共15分）1. PLC的输出模块通常由______和______组成。

答案：输出继电器，输出晶体管2. PLC的程序设计通常采用______方式进行。

答案：模块化3. PLC的输入/输出地址通常由______和______组成。

答案：模块号，点号4. PLC的存储器分为______和______。

答案：RAM，ROM5. PLC的扫描周期主要由______和______组成。

答案：输入处理，输出处理三、简答题（每题10分，共20分）1. 简述PLC的工作原理。

答案：PLC的工作原理是：首先，PLC的CPU读取输入模块的状态，并将这些状态存储在输入寄存器中。

接着，CPU执行用户编写的程序，根据程序逻辑处理输入寄存器中的数据，并更新输出寄存器。

最后，输出寄存器的状态被发送到输出模块，控制外部设备。

2. PLC在工业自动化中有哪些应用？答案：PLC在工业自动化中的应用包括：生产线控制、物料搬运系统、包装机械、机器人控制、环境监控系统、能源管理系统等。

四、编程题（每题15分，共30分）1. 编写一个PLC程序，实现当按钮S1被按下时，启动电机M1；当按钮S2被按下时，停止电机M1。

plc期末考试题目及答案详解一、选择题（每题2分，共20分）1. PLC的全称是什么？A. 可编程逻辑控制器B. 功率线通信C. 个人局域网络D. 公共语言计算机答案：A2. PLC的工作原理是基于什么？A. 继电器逻辑B. 微处理器C. 模拟电路D. 机械传动答案：A3. PLC的输入/输出模块不包括以下哪一项？A. 模拟输入模块B. 数字输入模块C. 通信模块D. 存储模块答案：D4. PLC的扫描周期主要由哪两个阶段组成？A. 程序执行和输入处理B. 程序执行和输出处理C. 输入处理和输出处理D. 输入采样和输出刷新答案：B5. PLC的编程语言不包括以下哪一项？A. 梯形图B. 功能块图C. 顺序功能图D. 汇编语言答案：D6. PLC的存储器中，哪一部分用于存储程序？A. RAMB. EPROMC. EEPROMD. ROM答案：B7. PLC的输出模块中，继电器输出型和晶体管输出型的主要区别是什么？A. 响应速度B. 负载能力C. 隔离方式D. 电源电压答案：B8. PLC与计算机通信时，常用的通信接口不包括以下哪一项？A. RS-232B. RS-485C. USBD. VGA答案：D9. PLC的扫描周期中，哪个阶段是CPU执行用户程序的阶段？A. 输入采样B. 程序执行C. 输出刷新D. 等待阶段答案：B10. PLC的程序下载到CPU中后，需要执行哪个操作才能使程序生效？A. 编译B. 烧录C. 上传D. 下载答案：A二、填空题（每题2分，共20分）1. PLC的输入信号通常通过________模块接入。

答案：数字输入2. PLC的输出信号通常通过________模块输出。

答案：数字输出3. PLC的________模块用于扩展PLC的通信功能。

答案：通信4. PLC的________存储器用于存储用户程序。

答案：非易失性5. PLC的________模块可以用于模拟信号的输入。

适用专业：一、单项选择题（共10小题，每小题2分，共20分）1、下列电器元件中，可用于实现机床工作台正反向自动循环转换功能的是（）。

A．按钮B．行程开关C．速度继电器D．中间继电器2、机械设备的维修、调整常要求其控制线路具有（）功能。

A．自锁B．互锁C．点动D．正反转3、多地点启动功能须用（）方式来实现。

A．动合触点串联B．动合触点并联C．动断触点串联D．动断触点并联4、继电器、接触器控制系统的优点是（）A．接线调试简便B．控制功能简单时简便实用C．柔性好D．功能强大5、将可编程序控制器分为小型、中型、大型的依据是（）A．扫描速度高低B．CPU主频C．存储器容量D．I/O点数6、可作为可编程序控制器输入元件的是（）A．时间继电器线圈B．继电器线圈C．接触器线圈D．压力开关7、在下列可编程序控制器的指令中，有错误的一组是( )A．AND, LD-AND B．AND-LD, OUT C．OR , OR-LD D．LD, LD-NOT 8、在编程时，遇到多个分支电路同时受一个或一组触点控制时要用IL/ILC指令，在IL指令后的常开触点应用指令是（）A、LDB、ANDC、OUTD、AND-LD9、组合机床自动线最适宜采用（）A ．继电器、接触器控制B ．微机控制C ．数字控制D ．PLC 控制 10、可编程序控制器PLC 的基本工作方式为 ( )A ．硬件控制B ．中断C ．顺序扫描D ．光电耦合二、填空题（每空1分，共12分）1、热继电器是一种保护用的继电器，主要起 保护作用，使用中发热元件应串联在 电路中，常闭触点应串联在控制 电路中。

2、 “”符号为 开关常闭触点，“”符号为(通/断)电延时时间继电器的延时 (断开/闭合)常闭触点。

3、速度继电器常与电动机同轴安装，其作用是 。

4、在可编程序控制器梯形图中，同一个继电器线圈只能出现一次，而其 可以被无限引用。

5、PLC 的输出模块的功率放大元件有三种，晶体管型的可驱动直流负载， 晶闸管型可驱动 负载，继电器型可驱动 负载。

plc期末试题及答案1. 选择题1）下列关于PLC（可编程逻辑控制器）的说法中，错误的是：A. PLC可以实现数字和模拟信号的输入输出B. PLC运行需要依赖外部计算机C. PLC可以编写逻辑程序进行自动控制D. PLC具有可靠性高、抗干扰能力强的特点答案：B2）在PLC中，以下哪个模块负责将输入的信号转换为对应的内部信号？A. 输入模块B. 输出模块C. 中央处理器D. 通信模块答案：A3）以下哪个是PLC编程语言？A. C++B. Visual BasicC. Ladder Diagram（梯形图）D. Python答案：C4）PLC常用于哪些领域？A. 工业自动化B. 游戏开发C. 科学研究D. 电影制作答案：A2. 填空题1）PLC的英文全称是__________________________。

答案：Programmable Logic Controller2）PLC的基本运算有_______________、_______________、_______________、_______________。

答案：与运算、或运算、非运算、异或运算3）PLC在工业自动化中的主要作用是______________________。

答案：进行逻辑控制和信号处理4）在PLC中，输入模块将信号转换为__________________，而输出模块将内部信号转换为__________________。

答案：内部信号, 输出信号3. 简答题1）简述PLC的工作原理。

答：PLC是通过对输入信号进行检测和处理，再根据预先编写的程序进行逻辑运算和输出控制信号，实现对工业过程的自动控制。

PLC的工作原理主要包括输入模块对信号的采集和转换，中央处理器对程序的执行和运算，输出模块对内部信号的转换和输出，以及通信模块对外部设备的数据传输。

2）列举一个PLC在工业自动化中的应用场景，并说明PLC在该场景中的作用。

答：一个应用场景是自动化生产线。

PLC期末考试试题（卷）全和答案试题 (二)答案一、填空题（每空1分，共30分）1.交流接触器主要由触头系统、电磁系统、和灭弧系统组成。

为了减小铁心的振动和噪音，在铁心上加入短路环。

2.欠电流继电器在正常工作电流流过线圈时，衔铁是吸合状态，而当流过线圈的电流小于整定电流时衔铁释放。

3.三相闸刀开关垂直安装时，电源端应在上方，负载端应在下方。

4.复合按钮的复位顺序为：常开按钮先断开，常闭按钮后闭合。

5.根据工作电压的高低，电器分为低压电器和高压电器。

6.频敏变阻器的等效阻抗随频率的减小而减小。

7.PLC的工作方式为周期循环扫描，其工作过程分为输入采样、程序执行和输出刷新三个阶段。

8.数据寄存器D存放16 位二进制的数据，其中最高位为符号位，当最高位为1时为负数，为0时为正数。

9.FP系列PLC的输入和输出继电器采用十六进制编号，其它内部继电器为十六进制编号。

10.速度继电器常用以接受转速信号，当电动机的转子转速上升到120 r/min以上时触头动作；下降到100 r/min以下时触点复位。

11.在FP系列PLC中，EV是经过值寄存器。

12.FP系列PLC在功能指令中，R900为自诊断错误标志，R9007为操作标志，R9013为初始闭合继电器。

二、画图题（每题10分，共20分）1.画出下列继电器的图形符号：A．断电延时打开常闭触点；B．通电延时打开常开触点；C．复合按钮；D．热继电器常闭触点。

制回路)。

四、根据梯形图分析程序，完成下列要求：(10分）试题（四）答案一、填空（每空0.5分，共30分）1、低压电器是指工作电压在_直流1500V__或_交流1200V__以下的各种电器。

2、触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器。

3、继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。

大学plc考试试题及答案A卷一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程控制逻辑C. 可编程控制单元D. 可编程逻辑处理器答案：A2. PLC中用于存储逻辑运算结果的元件是：A. 输入继电器B. 输出继电器C. 辅助继电器D. 定时器答案：C3. 在PLC编程中，通常用于表示常闭触点的符号是：A. ▬B. ▬▬C. ▬▬▬D. ▬▬▬▬答案：B4. 下列哪个指令用于PLC中的定时控制？A. LDB. LDNC. TOND. TOF5. PLC程序设计中，用于实现顺序控制的编程方法是：A. 梯形图B. 功能图C. 状态图D. 流程图答案：C6. PLC中，用于实现数据比较的指令是：A. CMPB. INCC. DECD. MOV答案：A7. 在PLC中，用于实现数据传送的指令是：A. MOVB. CMPC. INCD. DEC答案：A8. PLC程序中，用于实现自锁控制的元件是：A. 定时器B. 计数器C. 辅助继电器D. 输出继电器答案：D9. PLC程序中，用于实现互锁控制的元件是：B. 计数器C. 辅助继电器D. 输入继电器答案：C10. PLC中，用于实现数据累加的指令是：A. ADDB. SUBC. MULD. DIV答案：A二、判断题（每题1分，共10分）1. PLC的输入/输出接口可以直接与交流电源连接。

（）答案：×2. PLC的扫描周期是指PLC完成一次从输入到输出的完整扫描所需的时间。

（）答案：√3. PLC的编程语言包括梯形图、指令表、功能块图和结构化文本。

（）答案：√4. PLC的输出继电器可以作为其他逻辑运算的输入条件。

（）答案：√5. PLC的辅助继电器只能用于内部数据存储，不能直接驱动外部设备。

（）答案：×6. PLC的定时器可以用于实现延时启动和延时停止的功能。

（）答案：√7. PLC的计数器可以用于实现计数和频率测量的功能。

plc期末考试和答案# PLC期末考试和答案## 一、选择题1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路**答案：A**2. PLC的工作原理基于（）。

A. 顺序控制B. 循环扫描C. 事件驱动D. 并行处理**答案：B**3. 下列哪个不是PLC的输入/输出模块（）。

A. 模拟输入模块B. 模拟输出模块C. 通信模块D. 电源模块**答案：D**4. PLC中的“扫描周期”是指（）。

A. PLC从开始到结束一个扫描周期的时间B. PLC从输入到输出一个扫描周期的时间C. PLC从开始到结束一个程序执行周期的时间D. PLC从输入到输出一个程序执行周期的时间**答案：C**5. PLC中用于存储程序的存储器是（）。

A. RAMB. EPROMC. EEPROMD. ROM**答案：C**## 二、填空题1. PLC的编程语言包括梯形图、_______、布尔代数和_______。

**答案：顺序功能图、功能块图**2. PLC的三个基本组成部分是_______、_______和_______。

**答案：中央处理单元（CPU）、输入/输出模块、存储器**3. PLC的输入/输出模块中，DI代表_______输入，DO代表_______输出。

**答案：数字、数字**4. PLC的扫描周期包括_______扫描和_______扫描。

**答案：用户程序、系统**5. PLC的通信接口可以支持多种协议，如_______、_______和Modbus等。

**答案：Profibus、EtherNet/IP**## 三、简答题1. 简述PLC的工作原理。

**答案：**PLC的工作原理基于循环扫描，每次扫描包括输入采样、程序执行和输出刷新三个阶段。

在输入采样阶段，PLC读取所有输入设备的状态；在程序执行阶段，PLC根据输入状态和程序逻辑计算输出状态；在输出刷新阶段，PLC更新所有输出设备的状态。

plc期末考试题目及答案详解PLC期末考试题目及答案详解一、选择题（每题2分，共20分）1. PLC的全称是：A. Programmable Logic ControllerB. Personal Learning CenterC. Public Library of ChinaD. Power Line Communication答案：A2. PLC的编程语言不包括：A. 梯形图B. 指令列表C. 顺序功能图D. 汇编语言答案：D3. 下列哪个不是PLC的特点：A. 高可靠性B. 易编程性C. 灵活性差D. 实时性好答案：C4. PLC的输入/输出接口通常不包括：A. 模拟输入B. 数字输入C. 继电器输出D. 无线传输答案：D5. PLC的扫描周期主要由以下哪个阶段决定：A. 程序编写时间B. 程序执行时间C. 程序下载时间D. 程序调试时间答案：B...20. PLC在工业自动化中的主要作用是：A. 数据存储B. 过程控制C. 网络通信D. 人机交互答案：B二、填空题（每空1分，共10分）1. PLC的输入设备通常包括________、________等。

答案：按钮；传感器2. PLC的输出设备通常包括________、________等。

答案：继电器；指示灯3. PLC的编程软件一般包括________、________等。

答案：编程环境；仿真环境4. PLC的工作原理基于________原理。

答案：继电器控制5. PLC的程序存储在________中。

答案：RAM或ROM...三、简答题（每题10分，共20分）1. 简述PLC的工作原理。

答案：PLC的工作原理基于继电器控制原理，通过输入设备接收信号，经过CPU处理后，通过输出设备控制外部设备。

PLC采用循环扫描的方式工作，包括输入扫描、程序执行和输出刷新三个阶段。

2. 描述PLC在工业自动化中的应用场景。

答案：PLC在工业自动化中应用广泛，如生产线的自动控制、机械手的协调动作、物料搬运系统的调度等。

plc大学期末考试试卷和答案**PLC大学期末考试试卷和答案**一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的扫描周期包括（）。

A. 输入采样、程序执行、输出刷新B. 输入采样、程序执行、输出处理C. 输入处理、程序执行、输出刷新D. 输入采样、程序处理、输出刷新答案：A3. PLC的输入/输出接口电路中，光电耦合器的主要作用是（）。

A. 隔离B. 放大C. 转换D. 滤波答案：A4. PLC的程序存储器中存储的是（）。

A. 程序代码B. 数据C. 系统软件D. 硬件配置信息答案：A5. 在PLC的编程语言中，梯形图的主要特点是（）。

A. 易于理解B. 易于编程C. 易于调试D. 所有选项答案：D6. PLC的输出接口电路中，晶体管输出的主要特点是（）。

A. 低电平输出B. 高电平输出C. 只能驱动直流负载D. 只能驱动交流负载答案：A7. PLC的输入接口电路中，如果输入信号是交流信号，则需要（）。

A. 直接接入B. 通过继电器转换C. 通过整流电路转换D. 通过隔离电路转换答案：C8. PLC的程序执行过程中，如果遇到定时器指令，PLC会（）。

A. 立即执行B. 跳过执行C. 延迟执行D. 随机执行答案：C9. PLC的网络通信中，Profibus是一种（）。

A. 现场总线B. 以太网C. 串行通信D. 无线通信答案：A10. PLC的程序中，如果使用“AND”指令，那么输出结果为“1”的条件是（）。

A. 所有输入都为“1”B. 至少一个输入为“0”C. 所有输入都为“0”D. 至少一个输入为“1”答案：A二、填空题（每题2分，共20分）1. PLC的英文全称是__________，中文全称是__________。

答案：Programmable Logic Controller，可编程逻辑控制器2. PLC的三个主要组成部分是__________、__________和__________。
