第一单元常用低压电器及其安装、检测与维修课题1 低压电器的分类和常用术语一、填空题1.电动机2.电器3.1200 15004.低压配电电器低压控制电器5.自动切换电器非自动切换电器6.有触点电器无触点电器二、选择题1.A2.B3.C4.D课题2 低压熔断器一、填空题1.短路保护2.串联3.熔体安装熔体的熔管熔座4.耐热绝缘材料灭弧5.熔管外接引线6.电弧7.允许温升最大8.熔断器瓷插式螺旋式无填料密封管式有填料密封管式快速式自复式9.熔断器瓷插式1A30A25A10.熔断器螺旋式 1 15A 2A11.瓷座瓷盖动触头静触头熔丝12.瓷帽熔断管瓷套上接线座13.熔断熔管14过电流短15.气体超导体液态金属钠16.限流动作时间短动作后不必更换熔体17.类型额定电压熔断器额定电流熔体额定电流18.等于大于等于大于大于19.垂直下上20.切断带负荷绝缘插拔器21.熔断管22.电源进线出线二、判断题（正确的打“√”号，错误的打“×”）1.×2.√3.×4.√5.√6.√7.×8.√三、选择题（请把正确答案的字母填入括号中）1. A2. B3.B4. A5.B6.B7.A8. B9.A 10.B四、问答题1.答：熔断器的额定电压是指熔断器长期工作所能承受的电压。
如果熔断器的实际工作电压大于其额定电压，熔体熔断时可能会发生电弧不能熄灭的危险。
2.答：从熔断器的时间－电流特性上可以看出，熔断器的熔断时间随电流的增大而减小。
当电气设备发生轻度过载时，熔断器将持续很长时间才熔断，有时甚至不熔断。
说明熔断器对过载反应是很不灵敏的，因此，除在照明和电加热电路外，熔断器一般不宜用作过载保护，主要用作短路保护。
3.答：对熔断器的选用主要考虑熔断器类型、额定电压、熔断器额定电流和熔体额定电流的选用。
（1）根据使用环境、负载性质和短路电流的大小选用熔断器类型。
（2）熔断器的额定电压必须等于或大于线路的额定电压；熔断器的额定电流必须等于或大于所装熔体的额定电流；熔断器的分断能力应大于电路中可能出现的最大短路电流。

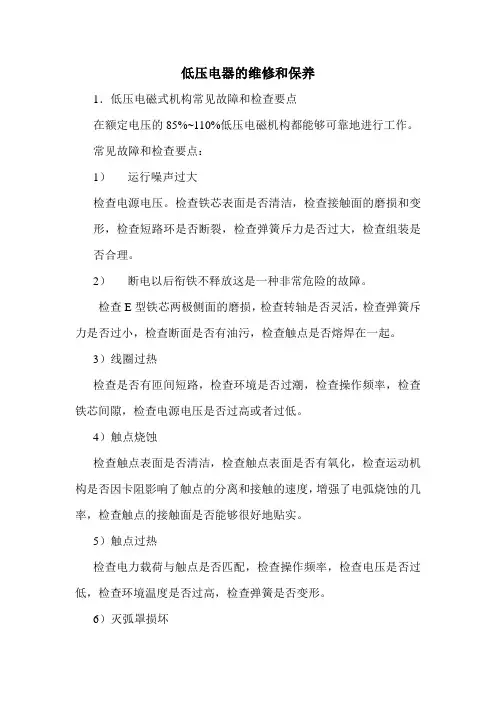

低压电器的维修和保养1．低压电磁式机构常见故障和检查要点在额定电压的85%~110%低压电磁机构都能够可靠地进行工作。
常见故障和检查要点：1）运行噪声过大检查电源电压。
检查铁芯表面是否清洁，检查接触面的磨损和变形，检查短路环是否断裂，检查弹簧斥力是否过大，检查组装是否合理。
2）断电以后衔铁不释放这是一种非常危险的故障。
检查E型铁芯两极侧面的磨损，检查转轴是否灵活，检查弹簧斥力是否过小，检查断面是否有油污，检查触点是否熔焊在一起。
3）线圈过热检查是否有匝间短路，检查环境是否过潮，检查操作频率，检查铁芯间隙，检查电源电压是否过高或者过低。
4）触点烧蚀检查触点表面是否清洁，检查触点表面是否有氧化，检查运动机构是否因卡阻影响了触点的分离和接触的速度，增强了电弧烧蚀的几率，检查触点的接触面是否能够很好地贴实。
5）触点过热检查电力载荷与触点是否匹配，检查操作频率，检查电压是否过低，检查环境温度是否过高，检查弹簧是否变形。
6）灭弧罩损坏检查环境温度，避免灭弧罩阻值下降；检查灭弧罩完整，避免相间短路；检查胶木灭弧罩碳化程度。
2．断路器的常见故障和检查要点1）机构不能复位检查脱扣器的整定值，检查欠压脱扣器线圈。
2）不能合闸检查电源电压，检查电源容量，检查操作机构中的定位是否变位，检查失压脱扣线圈。
3）温升过高检查触点是否接触不良，检查触点压力，检查导电零件紧固情况。
4）出现明显噪声检查弹簧压力，检查触点表面，检查短路环是否完好。
5）欠压脱扣器失灵检查机构是否失灵，检查储能弹簧，检查脱扣线圈。
6）电动机等设备一开启断路器就分断检查过电流脱扣器的瞬动整定值，检查脱扣器反力弹簧。
7）电子脱扣器误动作检查电子脱扣器，检查外界干扰。
8）漏电断路器经常掉闸检查漏电动作电流设定值的变化，检查回路中的漏电情况。
9）漏电断路器不能合闸检查线路的漏电情况，检查接线是否合理，检查长线路的对地电容值。
检查是否有操作过电压或者雷击过电压，检查高次谐波的情况，检查漏电脱扣器闭合情况。

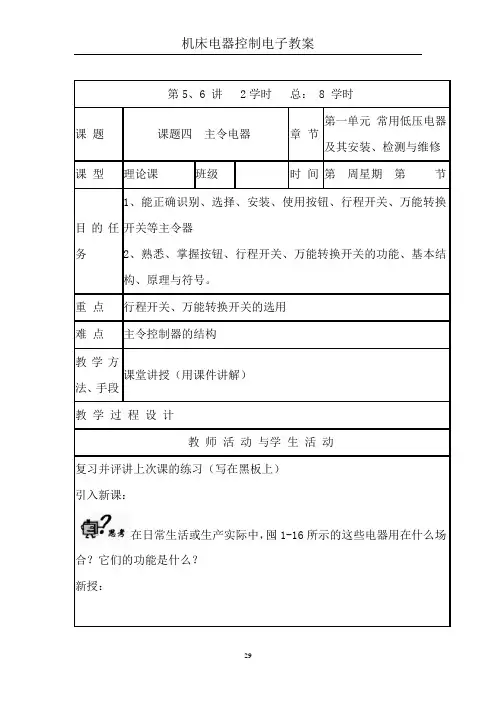

第5、6 讲 2学时总： 8 学时课题课题四主令电器章节第一单元常用低压电器及其安装、检测与维修课型理论课班级时间第周星期第节目的任务1、能正确识别、选择、安装、使用按钮、行程开关、万能转换开关等主令器2、熟悉、掌握按钮、行程开关、万能转换开关的功能、基本结构、原理与符号。
重点行程开关、万能转换开关的选用难点主令控制器的结构教学方法、手段课堂讲授（用课件讲解）教学过程设计教师活动与学生活动复习并评讲上次课的练习（写在黑板上）引入新课：在日常生活或生产实际中，囤1-16所示的这些电器用在什么场合？它们的功能是什么？新授：一、按钮举几个按钮使用的例子，它们用在什么地方？起什么作用？1．按钮的功能按钮是一种用人体某一部分（一般为手指或手掌）施加力而操作、并具有弹簧储能复位的控制开关，是一种最常用的主令电器。
