城市轨道交通牵引供电系统简介城市轨道交通牵引供电系统是城市轨道交通运行的重要组成局部，负责向轨道交通车辆提供电力供给。
它不仅直接影响着轨道交通的运营效率和电力消耗情况，还与乘客的乘坐舒适度和平安性息息相关。
本文将介绍城市轨道交通牵引供电系统的根本原理、组成结构以及未来开展趋势。
根本原理城市轨道交通牵引供电系统的根本原理是将电源通过接触网供给给轨道交通车辆。
具体来说，电源会通过接触网上的触网集电装置传送给牵引系统。
牵引系统由主变压器、牵引变流器和牵引电动机组成，负责将电能转换为机械能，驱动轨道交通车辆运行。
组成结构城市轨道交通牵引供电系统由多个组成局部构成，包括接触网、辅助设备和车辆终端设备。
接触网接触网是城市轨道交通牵引供电系统的核心局部，通常安装在轨道上方。
它由导线、吊杆、挂装件等组成，用于提供电力给牵引系统。
接触网一般采用带电架空式供电，即以高架的方式悬挂在轨道上方，通过接触网上的触网集电装置与车辆终端设备连接。
辅助设备城市轨道交通牵引供电系统还包括一系列辅助设备，用于确保供电系统的正常运行。
辅助设备主要包括配电变压器、开关设备、保护和监控装置等。
配电变压器用于将高压电源转换为适合牵引系统使用的低压电源；开关设备用于控制电能的分配和传输；保护和监控装置那么用于监测供电系统的运行状态，及时处理故障和异常情况。
车辆终端设备车辆终端设备是城市轨道交通车辆上的设备，用于接收来自接触网的电能，并将其转换为机械能，驱动车辆行驶。
未来开展趋势随着城市轨道交通的不断开展，牵引供电系统也在不断创新和改良。
以下是一些未来开展趋势：高效能源利用未来的城市轨道交通牵引供电系统将更加注重能源的高效利用。
通过采用先进的能量回收技术，如再生制动系统、能量储存装置等，将能源回收再利用，减少能源的浪费。
无线供电技术无线供电技术有望成为未来城市轨道交通牵引供电系统的重要开展方向。
通过利用无线传输技术，可以不再依赖接触网，实现轨道交通车辆的无线供电，提高供电系统的稳定性和可靠性。
城市轨道交通供电系统城市轨道交通概论城市轨道交通供电系统是指为城市轨道交通（如地铁、轻轨等）提供电力的系统。
它是城市轨道交通运营的重要组成部分，直接关系到城市轨道交通的安全、稳定和高效运行。
城市轨道交通供电系统主要包括供电系统结构、供电方式、供电设备和供电管理等几个方面。
首先，城市轨道交通供电系统的结构主要分为集中式供电和分布式供电两种形式。
集中式供电是指将电力从电网供应给城市轨道交通线路，通过变电所进行电能转换和配电。
分布式供电是指将电力直接供应给城市轨道交通线路，不通过变电所进行中间转换。
其次，城市轨道交通供电系统的供电方式主要有直流供电和交流供电两种形式。
直流供电是将电力以直流形式供应给城市轨道交通线路，其中常见的有三轨供电和四轨供电两种形式。
交流供电是将电力以交流形式供应给城市轨道交通线路，其中常见的有接触网供电和无接触网供电两种形式。
再次，城市轨道交通供电系统的供电设备包括变电所、牵引变压器、接触网或四轨导线和车辆供电设备等。
变电所是供电系统的核心设备，负责将电力从电网转换成适合轨道交通运营的电能。
牵引变压器则将变电所输出的电能转换成适合轨道交通车辆牵引的电能。
接触网或四轨导线是将电能从供电系统传输到运行线路上的设备，通过接触网或四轨导线与车辆上的集电装置接触，实现车辆的供电。
车辆供电设备则是车辆上的设备，负责将来自接触网或四轨导线的电能传输到车辆的牵引装置。
最后，城市轨道交通供电系统的供电管理是保障系统正常运行的重要环节。
供电管理包括供电调度、供电维护、供电检修和故障处理等多个方面。
供电调度负责根据运行情况合理调配供电能力，确保供电系统能满足轨道交通的需求。
供电维护负责对供电设备进行定期维护，确保设备的正常运行和使用寿命。
供电检修则是对供电设备进行故障排除和修复，及时处理供电系统的故障。
故障处理则是在供电系统故障发生时，采取相应措施，保障城市轨道交通的正常运行。
综上所述，城市轨道交通供电系统是为城市轨道交通提供电力的系统，它的结构、方式、设备和管理等方面都对轨道交通的运行质量和效率有着重要影响。
城市轨道交通供电接触网类型摘要：轨道交通在人们日常的生活中占据越来越重要的作用，有效缓解了城市巨大的交通运输压力，给人们提供了很大便利条件，而在我国城市现在的交通轨道设计中，接触网是非常重要的牵引供电系统的组成部分，接触网能否正常运行直接关系着车辆是否可以安全运行。
关键词：城市轨道交通；供电接触网；类型一、城市轨道交通接触网类型架空接触网是城市轨道交通中最常见的接触网。
大致可分为钢接触网、链条接触网和简单接触网三种。
不同类型的悬链线需要不同数量和粗细的电线。
在城市轨道交通中，城轨列车的速度、功耗和周围环境决定了交通网络的悬挂方式。
例如，简单悬挂法的特点是施工方法简单，支撑高度低。
缺点是它只能承受有限的功率范围和大的牵引力。
优点是该悬架成本低，结构简单，维修方便。
主要用于有轨电车。
链条悬挂的特点是，接触点与悬挂点相连，因此接触线与轨道之间的距离沿轨道保持恒定。
接触线由承载绳支撑，因此悬绳的整体弹性相对均匀。
它的缺点是它比简单的悬挂结构更复杂，成本更高，施工复杂，后期维护困难。
一般来说，城市轨道交通的速度是有限的。
与链条悬挂相比，大多数会选择简单悬挂。
由于刚性悬挂可视为刚性悬链线，缺乏柔韧性，因此选择刚性悬挂方式并不容易。
传统接触线粘在母线上，母线代替轴承电缆。
接触线的固定位置由其自身的刚性保持，因此接触线不会因重力而倾斜。
由于地铁隧道供电线上方空间有限，链条悬挂一般采用冷拔电解铜接触电缆。
刚性接触网节省隧道空间，可靠性高，耐磨性好，接触网部件简单，大大降低了维护成本。
二、三轨接触网三轨接触网系统是铺设在道路两侧，为电动汽车提供电能的系统。
三轨悬链线是沿轨道铺设的附加接触轨。
电车转向架上伸出的集电极通过滑靴与第三轨接触以获取电能。
导轨接触方式有上接触、下接触和侧接触三种。
上接触式。
上游接收器直接放置在接触轨上，交通接收器与上接触轨道的上表面接触以获得电能。
优点：本实用新型专利结构简单，设备成本低，维护升级成本低。
1.轨道交通接触网按其结构一般可分为软索式悬挂和刚性接触悬挂。
柔性接触网分为简单接触悬挂和链型接触悬挂；刚性接触网分为架空刚性接触网、第三轨式接触网和跨坐式接触网。
2.牵引变电系统主要由牵引变电所和牵引网组成。
3.城市轨道交通的供电系统，由变电所、接触网（接触轨）和回流网三部分构成。
4.城市轨道交通的供电系统由电源系统和牵引供电系统、动力照明系统和电力监察系统组成。
牵引供电系统包括牵引变电所和牵引网两大部分，动力照明供电系统包括降压变电所与动力照明配电系统。
5.城市轨道交通牵引供电系统由牵引变电所和接触网系统构成。
3.牵引网的馈电方式分为架空接触网和接触轨两种基本类型yu4.城市电网对城轨交通的供电方式可分为集中供电、分散供电和混合供电。
4.牵引变电所向接触网供电方式常见的有两种即单边供电和双边供电。
5.变电所内负荷和电源端倒闸作业的安全步骤：停电时先断负荷端后断电源端送电时先送电源端后送负荷端。
6.城轨供电系统内包含主变电所，降压变电所，牵引降压混合变电所。
跟随所、接触网、防迷流系统和scada系统。
7.一次设备中用于限制电路中电压或电流的电器有？电抗器：限制短路电流（某些类型的熔断器）。
避雷器：限制电路中出现的过电压。
8.电流互感器的接线方式包括？单相接线两相V形接线两相电流差三相星形接线9.城轨牵引变电所110kv侧的电气主接线主要有？桥式接线（内外桥）、线路分支接线（双T接线）、单母线接线（单母线不分段、单母线分段，单母线分段带旁路母线接线）10.以常规的梯车作业为例，作业台上人员人数作业台上人员正常是2人，其次推梯车和扶梯车人员4人，再次防护人员2人，作业领导1人。
11.接触网的组成及其各个部分作用？支柱与基础（支柱、基础）：承受接触悬挂、支持和定位装置的全部负荷；将接触悬挂固定在规定的位置和高度上。
支持装置（腕臂、拉杆、绝缘子）：支持接触悬挂，并将其负荷传给支柱或其他建筑物。
定位装置（定位器、定位管、支持器）：固定接触线位置；使接触线在受电弓滑板运行轨迹范围内，保证接触线与受电弓不脱离，并将接触线的水平负荷传给支柱接触悬挂（接触线、吊弦、承力索、坠陀补偿）：将电能传给电力机车。
城市轨道交通供电系统及电力技术分析随着城市发展和人口增长，城市交通问题日益突出。
轨道交通作为城市公共交通的重要组成部分，对于缓解城市交通拥堵、改善环境质量、提高出行效率具有重要意义。
而轨道交通供电系统和电力技术是确保轨道交通安全、高效运行的关键。
本文将从城市轨道交通供电系统和电力技术的角度进行分析，探讨其在城市轨道交通发展中的重要作用和发展趋势。
一、城市轨道交通供电系统概述城市轨道交通供电系统是指为城市地铁、轻轨、有轨电车等轨道交通提供电力的系统，主要包括牵引供电系统和辅助供电系统两部分。
1. 牵引供电系统牵引供电系统是为轨道交通列车提供牵引电力的系统，一般采用直流750V或交流1500V/3000V供电。
其主要包括接触网、供电设备、牵引变流器等组成部分。
接触网是牵引供电系统的核心，通过接触网与列车上的受电弓实现电能传输，为列车提供所需的牵引电力。
供电设备一般包括变电所、配电设备等，用于将电能从电网输送至接触网。
牵引变流器则是将接触网提供的直流或交流电能转换为适合列车牵引用的电能。
二、城市轨道交通电力技术分析城市轨道交通电力技术是保障轨道交通设备安全、高效运行的关键。
随着城市轨道交通的快速发展，相关电力技术也在不断创新和完善，主要体现在以下几个方面。
牵引电力技术是影响轨道交通列车动力性能和运行效率的关键技术。
传统的牵引电力技术主要包括直流牵引和交流牵引两种。
在直流牵引技术中，采用直流电机驱动列车运行，具有良好的启动和加速性能，适用于地铁等短途快速运行的轨道交通系统；在交流牵引技术中，采用交流感应电动机或交流同步电动机驱动列车运行，具有较大的功率范围和较高的效率，适用于城市轨道交通系统中的长途高速运行。
随着磁悬浮技术的不断进步，利用磁悬浮技术实现牵引动力已成为轨道交通发展的新趋势，具有运行速度快、噪音低、能耗低等优势。
供电系统技术是保障轨道交通列车牵引供电的关键技术。
随着轨道交通系统的不断完善和扩建，其供电方式也在不断创新和优化。

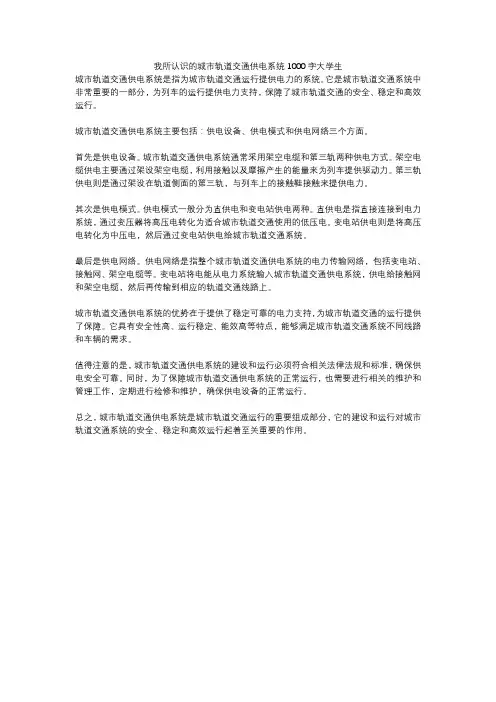

我所认识的城市轨道交通供电系统1000字大学生城市轨道交通供电系统是指为城市轨道交通运行提供电力的系统。
它是城市轨道交通系统中非常重要的一部分，为列车的运行提供电力支持，保障了城市轨道交通的安全、稳定和高效运行。
城市轨道交通供电系统主要包括：供电设备、供电模式和供电网络三个方面。
首先是供电设备。
城市轨道交通供电系统通常采用架空电缆和第三轨两种供电方式。
架空电缆供电主要通过架设架空电缆，利用接触以及摩擦产生的能量来为列车提供驱动力。
第三轨供电则是通过架设在轨道侧面的第三轨，与列车上的接触鞋接触来提供电力。
其次是供电模式。
供电模式一般分为直供电和变电站供电两种。
直供电是指直接连接到电力系统，通过变压器将高压电转化为适合城市轨道交通使用的低压电。
变电站供电则是将高压电转化为中压电，然后通过变电站供电给城市轨道交通系统。
最后是供电网络。
供电网络是指整个城市轨道交通供电系统的电力传输网络，包括变电站、接触网、架空电缆等。
变电站将电能从电力系统输入城市轨道交通供电系统，供电给接触网和架空电缆，然后再传输到相应的轨道交通线路上。
城市轨道交通供电系统的优势在于提供了稳定可靠的电力支持，为城市轨道交通的运行提供了保障。
它具有安全性高、运行稳定、能效高等特点，能够满足城市轨道交通系统不同线路和车辆的需求。
值得注意的是，城市轨道交通供电系统的建设和运行必须符合相关法律法规和标准，确保供电安全可靠。
同时，为了保障城市轨道交通供电系统的正常运行，也需要进行相关的维护和管理工作，定期进行检修和维护，确保供电设备的正常运行。
总之，城市轨道交通供电系统是城市轨道交通运行的重要组成部分，它的建设和运行对城市轨道交通系统的安全、稳定和高效运行起着至关重要的作用。
城市城市轨道接触网轨道接触网轨道接触网系统系统系统介绍介绍1. 城市轨道接触网供电电压等级我国标准规定城市轨道交通供电电压为DC750V 和1500V 两种。
从输电效率讲,因为线路损耗是与电流平方成正比的,尽管可以设辅助馈电线来减少线路阻抗, DC 1 500 V 损耗小、效率高。
1500V 电压变化率较小,电能质量较好,且由于杂散电流要小一半,有利于减少对地下金属建筑物的腐蚀。
现在我国新修建的地铁大都采用1500V 直流制式，其中包括广州地铁五号线，深圳地铁三号线，上海地铁九号线。
2．城市轨道交通供电接触网的类型牵引供电系统是由电网输入线路、牵引变电站、馈电线、牵引接触网和回流线等构成的供电网络。
接触网分为架空式接触网和接触轨式接触网。
三轨式接触网用于地铁与封闭的城市铁路和轻轨,架空式接触网除此还可用于铁路干线、城市地面和工矿电机车电力牵引线路。
为了保证对电动车组良好的供电,接触网应顺直平滑,高度一致,在高速行车中能始终保持正常稳定的接触授流;接触网应具有足够的耐磨性与良好的导电性,寿命尽量长,并力求结构简单,易于施工、维修。
2. 1 架空式接触网架空式接触网的悬挂类型分为两种:柔性悬挂和刚性悬挂。
其中柔性悬挂又可分为简单悬挂与链型悬挂。
不同的类型其电线粗细、条数、张力都是不一样的。
架空线的悬挂方式,要根据架线区的列车速度、电流容量等输送条件以及架设环境进行综合勘察来决定要采取什么方式。
2.1.1简单悬挂简单悬挂方式结构简单,支柱高度低,支持装置承受的负荷较轻,但是弛度大、弹性不均匀。
弹性简单悬挂建造费用低,施工方便维修简单,。
广州地铁五号线鱼珠车辆段的车场线均采用简单悬挂。
2.1. 2 链形悬挂接触线通过吊弦悬挂到承力索上的悬挂称为链形悬挂。
链形悬挂承力索悬挂于支柱的支持装置上接触线通过吊弦悬挂在承力索上,使接触线增加了悬挂点,调节吊弦可以使整个跨距内接触线对轨面保持一致高度。
由于接触线是悬挂在承力索上的,因而基本上消除了悬挂点处的硬点,使悬挂线的弹性在整个跨度内都比较均匀。
城市轨道交通接触网概述发布时间：2021-06-09T15:44:40.577Z 来源：《基层建设》2021年第5期作者：张忠杰杜明果苑照国吴祥民李文龙宋金祥[导读] 摘要：城市轨道交通车辆的接触网主要分为第三轨受流、柔性接触网、刚性接触网。
中车青岛四方机车车辆股份有限公司山东青岛 266111摘要：城市轨道交通车辆的接触网主要分为第三轨受流、柔性接触网、刚性接触网。
受流装置通过受电弓从接触网或通过受流器从接触轨将电流引入至车辆，为城轨车辆正常运行提供电能，本文主要对城轨车辆三种接触网的作用、优缺点进行概述介绍。
关键词：城轨车辆；接触网；第三轨，柔性接触网，刚性接触网1前言随着对交通问题的日益关注，以及对城市规划建设的合理性考虑，各地政府正大力发展城市轨道交通，其中地铁、轻轨已成为各地政府鼓励人们出行的主要方式。
城市轨道交通车辆的牵引供电系统是城市轨道交通的重要组成部分，为列车的正常运行提供了动力与电能。
接触网系统是城轨车辆供电系统关键组成部分，按照其布置方式的不同可分为弓网系统与靴轨系统，其中弓网系统可分为柔性接触网和刚性接触网，靴轨系统指第三轨受流[1-2]。
2第三轨受流第三轨受流是固定在城轨车辆转向架上的受流器通过滑靴与第三轨接触传递电流组成第三轨牵引供电系统的核心。
系统由两部分组成：正极供电网，负极回流网。
供电网由接触轨、弯头、连接板、膨胀接头、绝缘子、绝缘防护罩、锚结、隔离开关、电缆等组成；回流网由回流轨、有关电气设备及电缆组成[3]。
三轨接触网的电压据IEC标准为DC600V和DC750V。
接触轨受流通常可分为三种方式：上部受流、下部受流和侧部受流。
北京和天津使用上部受流接触轨方式，上部受流方式具有结构简单，设备费、维护和更新费用较低，但因结构的局限性，带电接触轨的安全防护性能较差，易积累尘屑，加速接触轨和受流器的磨损，潮湿环境会增加短路故障发生概率。
武汉城轨1号线使用下部受流方式，受流器通过与第三轨下表面接触而获得电能，下部受流方式接触轨的安装高度及水平方向均可适当调整，无需设计多种工况高度即可满足现场实际需求；下部受流方式的防护罩能对接触轨的防护性及包裹性更好，不易于发生触电伤害并可以有效遮挡雪雨等恶劣环境，较好的保证牵引供电系统安全稳定工作，但与上部受流方式相比，其结构较复杂，设备费、维护和更新费用较高。
