城市轨道交通供电及用电知识

城市轨道交通的强弱电系统-四电工程城市轨道交通是一种高效、快速、安全、舒适的现代化交通工具。

为了保证城市轨道交通系统的正常运行，以及为满足未来城市轨道交通网络的扩张和发展，需要进行全面、可靠、安全的强弱电系统设计。

在轨道交通领域中最常用到的又被称为“四电工程”的强弱电系统设计。

下面将从四个方面详细介绍城市轨道交通的强弱电系统-四电工程。

一、供电系统1.供电系统的基本构成城市轨道交通供电系统由电源、送电线路、接触网、变电站、开关站、牵引变压器、道床电气设备等多个部分组成。

2.供电系统的工作原理和特点供电系统是城市轨道交通系统的核心部分，提供高电压直流（或交流）电力来驱动列车行驶。

主要特点是：变压器在交流传输过程中具有较小的电流损耗，能够满足长距离供电要求；交流供电系统具有较好的适应性，可适用于多种场合；直流供电具有升级改造方便等优点。

二、信号与通信系统1.信号与通信系统的基本构成城市轨道交通信号与通信系统主要由列车信号设备、道岔控制、信号机和通讯设备等多个部分组成。

2.信号与通信系统的工作原理和特点信号与通信系统是城市轨道交通系统的另一个关键部分，主要用于列车行驶控制和通讯。

它具有安全性高、精度高、灵活性好、实时性高等特点。

常见的信号方式有区段信号、换位信号、跟踪信号等多种方式。

三、控制系统1.控制系统的基本构成城市轨道交通控制系统包括车辆控制、列车队列控制、信号控制和中央监控等多个部分。

2.控制系统的工作原理和特点控制系统用于对车辆进行运行管理和列车流量智能控制。

它具有灵活性强、反应快捷、控制准确等特点。

控制系统的设计案采用了遥控技术，在现代化设备的基础上，更是加强了机动性和智能化程度，实现了全自动化组织和调度。

四、车辆牵引安全系统1.车辆牵引安全系统的基本构成城市轨道交通车辆牵引安全系统包括牵引变流器、牵引电机、制动系统、速度监控系统等多个部分。

2.车辆牵引安全系统的工作原理和特点车辆牵引安全系统是城市轨道交通系统中最关键的部分，主要用于控制列车的牵引和制动。

轨道交通供配电知识点总结一、轨道交通供配电系统介绍轨道交通供配电系统是指为轨道交通运营提供电力能源的系统，包括电力供应系统和配电系统。

电力供应系统负责将电能从电网输送到地铁、有轨电车等轨道交通系统的车站或车辆上，配电系统则负责在车站和车辆之间进行电能的分配和控制。

供配电系统的稳定运行对于轨道交通的安全和可靠运行具有重要意义。

二、供配电系统组成1. 供电系统供电系统主要包括电网、变电站和接触网。

电网是供电系统的起点，它将电能从发电厂输送到变电站，在变电站对电能进行变压、变频、群开口和过滤处理，然后将电能输送到接触网。

接触网是地铁、有轨电车等车辆供电的设备，通过接触网上的电接触器和车辆上的接触滑板，实现了电能从接触网传输到车辆。

2. 配电系统配电系统包括集电系统和车辆内部的配电系统。

集电系统将电能从接触网引入车辆，然后通过配电装置对电能进行分配，并为车辆内部的各种电气设备、照明等提供电能。

三、供配电系统的重要参数1. 供电电压供电电压是指供电系统提供的电能的电压大小。

不同的车辆和设备对供电电压的要求不同，因此电力供应系统需要根据实际情况进行调整和优化，以满足不同用电设备的需求。

2. 供电频率供电频率是指供电系统提供的交流电的频率，通常为50Hz。

供电频率的稳定性对于一些电力设备和车辆的运行非常重要，因此供电系统需要保持供电频率的稳定，以确保轨道交通的正常运行。

3. 隔离电阻隔离电阻是指电气设备、设施和地面等之间的绝缘电阻。

隔离电阻越大，表示设备之间的绝缘效果越好，能够确保电路的安全运行，避免因设备之间的漏电等问题引发安全事故。

4. 轨道接触电阻轨道接触电阻是指车辆从接触网上取电时，接触滑板与接触网之间的电阻。

接触电阻的大小会影响车辆从接触网上取电的效率和稳定性，也会影响整个供电系统的能效和安全性。

四、供配电系统的运行调度管理1. 负荷调度负荷调度是指根据轨道交通运营的实际情况，合理调配供电系统的电能输出，以满足不同时间、不同区域的用电需求。

城市轨道交通供电系统及电力技术分析城市轨道交通供电系统是指为城市中的地铁、轻轨等轨道交通提供电力的系统。

这个供电系统的设计和技术对于轨道交通运营的安全、效率和可靠性具有重要影响。

以下是对城市轨道交通供电系统及电力技术的分析。

城市轨道交通供电系统的主要组成部分包括接触网、架空线路、变电所和地铁车辆等。

接触网是用于传输电能的装置，通过供电车辆与接触网的接触来获取所需的电能。

架空线路则用于连接接触网和变电所，将电能传输到需要的地方。

变电所则是将高压电能转变为供给轨道交通车辆使用的低压电能的设施。

城市轨道交通供电系统中的电力技术主要包括直流供电和交流供电。

直流供电是一种较为常见的供电方式，具有电压稳定、可控性强和传输损耗小等优点。

而交流供电则可以利用交流输电网的优势，实现供电设备之间的互联互通，但其传输损耗较大。

根据轨道交通对供电系统的需求和实际情况，选择适合的电力技术非常重要。

为了确保城市轨道交通供电系统的稳定和安全，需要对供电系统进行合理的规划和设计，并进行定期的维护和检修。

供电系统的规划应该考虑到轨道交通线路的长度、车辆数量和载荷等因素，以确定合适的供电容量和线路布置。

而供电系统的维护和检修工作则需要对接触网、架空线路和变电所等设备进行定期巡检、清理和维修，以确保设备的正常运行。

电力技术的发展对于城市轨道交通供电系统也产生了重要影响。

新的电力技术可以提高供电系统的效率和可靠性，降低能耗和成本。

智能化的变电所可以通过自动化管理系统实现电能的实时监测和控制，提高供电系统的运行效率和稳定性。

新的电力技术还可以提供更加环保和可持续的供电方案，例如利用可再生能源以减少对传统能源的依赖。

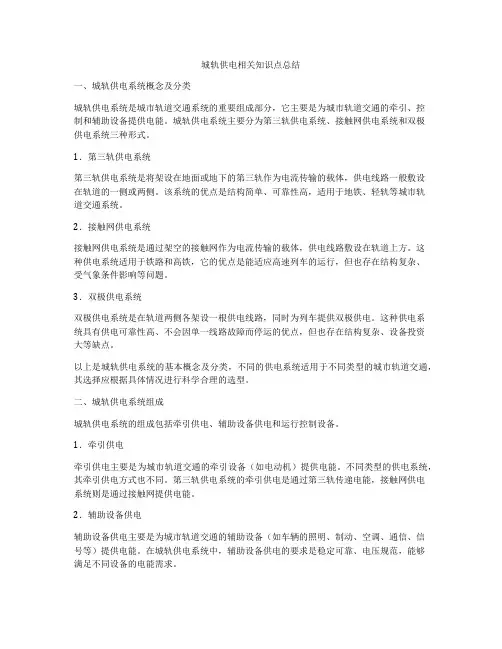

城轨供电相关知识点总结一、城轨供电系统概念及分类城轨供电系统是城市轨道交通系统的重要组成部分，它主要是为城市轨道交通的牵引、控制和辅助设备提供电能。

城轨供电系统主要分为第三轨供电系统、接触网供电系统和双极供电系统三种形式。

1．第三轨供电系统第三轨供电系统是将架设在地面或地下的第三轨作为电流传输的载体，供电线路一般敷设在轨道的一侧或两侧。

该系统的优点是结构简单、可靠性高，适用于地铁、轻轨等城市轨道交通系统。

2．接触网供电系统接触网供电系统是通过架空的接触网作为电流传输的载体，供电线路敷设在轨道上方。

这种供电系统适用于铁路和高铁，它的优点是能适应高速列车的运行，但也存在结构复杂、受气象条件影响等问题。

3．双极供电系统双极供电系统是在轨道两侧各架设一根供电线路，同时为列车提供双极供电。

这种供电系统具有供电可靠性高、不会因单一线路故障而停运的优点，但也存在结构复杂、设备投资大等缺点。

以上是城轨供电系统的基本概念及分类，不同的供电系统适用于不同类型的城市轨道交通，其选择应根据具体情况进行科学合理的选型。

二、城轨供电系统组成城轨供电系统的组成包括牵引供电、辅助设备供电和运行控制设备。

1．牵引供电牵引供电主要是为城市轨道交通的牵引设备（如电动机）提供电能。

不同类型的供电系统，其牵引供电方式也不同。

第三轨供电系统的牵引供电是通过第三轨传递电能，接触网供电系统则是通过接触网提供电能。

2．辅助设备供电辅助设备供电主要是为城市轨道交通的辅助设备（如车辆的照明、制动、空调、通信、信号等）提供电能。

在城轨供电系统中，辅助设备供电的要求是稳定可靠、电压规范，能够满足不同设备的电能需求。

3．运行控制设备城轨供电系统需要配备运行控制设备，用于监控供电系统的运行状态、实时数据采集和异常报警处理等功能。

通过运行控制设备，可以实现对城市轨道交通的供电系统进行智能化管理和运维。

以上是城轨供电系统的组成，这些组成部分共同构成城市轨道交通的供电体系，保障了城市轨道交通系统的正常运行和安全运营。

城市轨道交通供电系统城市轨道交通概论城市轨道交通供电系统是指为城市轨道交通（如地铁、轻轨等）提供电力的系统。

它是城市轨道交通运营的重要组成部分，直接关系到城市轨道交通的安全、稳定和高效运行。

城市轨道交通供电系统主要包括供电系统结构、供电方式、供电设备和供电管理等几个方面。

首先，城市轨道交通供电系统的结构主要分为集中式供电和分布式供电两种形式。

集中式供电是指将电力从电网供应给城市轨道交通线路，通过变电所进行电能转换和配电。

分布式供电是指将电力直接供应给城市轨道交通线路，不通过变电所进行中间转换。

其次，城市轨道交通供电系统的供电方式主要有直流供电和交流供电两种形式。

直流供电是将电力以直流形式供应给城市轨道交通线路，其中常见的有三轨供电和四轨供电两种形式。

交流供电是将电力以交流形式供应给城市轨道交通线路，其中常见的有接触网供电和无接触网供电两种形式。

再次，城市轨道交通供电系统的供电设备包括变电所、牵引变压器、接触网或四轨导线和车辆供电设备等。

变电所是供电系统的核心设备，负责将电力从电网转换成适合轨道交通运营的电能。

牵引变压器则将变电所输出的电能转换成适合轨道交通车辆牵引的电能。

接触网或四轨导线是将电能从供电系统传输到运行线路上的设备，通过接触网或四轨导线与车辆上的集电装置接触，实现车辆的供电。

车辆供电设备则是车辆上的设备，负责将来自接触网或四轨导线的电能传输到车辆的牵引装置。

最后，城市轨道交通供电系统的供电管理是保障系统正常运行的重要环节。

供电管理包括供电调度、供电维护、供电检修和故障处理等多个方面。

供电调度负责根据运行情况合理调配供电能力，确保供电系统能满足轨道交通的需求。

供电维护负责对供电设备进行定期维护，确保设备的正常运行和使用寿命。

供电检修则是对供电设备进行故障排除和修复，及时处理供电系统的故障。

故障处理则是在供电系统故障发生时，采取相应措施，保障城市轨道交通的正常运行。

综上所述，城市轨道交通供电系统是为城市轨道交通提供电力的系统，它的结构、方式、设备和管理等方面都对轨道交通的运行质量和效率有着重要影响。

试论城市轨道交通供电系统的供电方式城市轨道交通是指在城市内运行的交通工具，如地铁、轻轨等。

而城市轨道交通供电系统是指为这些交通工具提供动力的电力供应系统。

城市轨道交通供电系统的供电方式主要有以下几种：1. 第三轨供电方式：第三轨供电是一种常见且广泛应用于城市轨道交通的供电方式。

它是通过在轨道旁边安装一根导电的第三轨，以供给电动车辆所需的电能。

这种供电方式具有输电损耗小、结构简单等优点，但是存在电流接触不良、用电安全性较低等问题。

2. 列车集中供电方式：列车集中供电是指将电能在供电站集中产生或接入，然后通过电缆输送至轨道上的集电装置，再由集电装置连接到列车上的电力系统进行供电。

这种供电方式适用于较长的线路，能够减少供电系统的线损，但是在供电站和集电装置的选址上有一定的限制。

3. 无线供电方式：无线供电是通过电磁场或电磁感应将电能传输到轨道上的列车上，实现供电的方式。

这种供电方式不需要第三轨或集电装置，因此具有接触安全性高、无污染等优点，但是目前无线供电的技术还不够成熟，在实际应用中存在一定的挑战。

除了以上的供电方式外，还有一些新兴的供电技术正在逐渐应用于城市轨道交通中，如充电式供电方式和太阳能供电方式。

充电式供电是指在列车停靠或运行过程中，通过充电设施向列车提供电能。

这种供电方式可以减少供电系统的设备和线路，同时还能在停靠站为列车提供充电，以应对不同线路和运行方式的需求。

太阳能供电是指利用太阳能发电装置将太阳能转化为电能，再供给城市轨道交通系统使用。

这种供电方式可以减少对传统电力资源的依赖，同时还能减少供电系统对环境的影响。

城市轨道交通供电系统的供电方式有第三轨供电、列车集中供电、无线供电等传统方式，同时还有充电式供电和太阳能供电这样的新兴方式。

不同的供电方式有着各自的优缺点，选择合适的供电方式需要考虑到城市轨道交通的特点、线路长度、运行方式等因素。

随着技术的发展和创新，未来城市轨道交通的供电方式也将不断改进和演进。

城市轨道交通供电系统概述城市轨道交通供电系统是城市轨道交通运营的重要基础设施之一。

它负责为城市的地铁、轻轨等轨道交通提供稳定可靠的电力供应。

供电系统的设计与运营对于轨道交通系统的正常运行和乘客的出行安全至关重要。

本文将重点介绍城市轨道交通供电系统的组成和原理、供电方式以及相关设备和技术等内容。

组成和原理城市轨道交通供电系统主要由以下几个组成部分组成：电源系统是城市轨道交通供电系统的核心组成部分，负责为整个供电系统提供稳定的电力。

常见的电源系统包括接触网供电系统和第三轨供电系统。

•接触网供电系统：通过架设在轨道上方的接触网，通过配电设备提供电力给列车供电。

•第三轨供电系统：在轨道的一侧或两侧铺设一根导电轨，列车通过集电装置与导电轨接触，实现电能传递。

2. 配电系统配电系统负责将电源系统提供的电能，在整个轨道交通线路上进行合理分配。

配电系统通常包括变电站、变压器、开关设备等，在供电过程中起到调节电能和保护设备的作用。

线路系统是城市轨道交通供电系统的输电线路，包括主干线、支线和馈电线等。

这些线路通过导线将电能输送到不同的供电区域，确保整个供电系统的稳定性和可靠性。

4. 集电装置集电装置是连接列车和供电系统的关键设备，由于列车在运行过程中需要实时获得电力供应，因此集电装置可以通过与接触网或第三轨建立导电接触来获取电能，并将其传送到列车的牵引设备中。

供电方式根据城市轨道交通供电系统的不同设计和实际情况，可以有以下几种常见的供电方式：1.直供直流供电方式（常用于地铁）：以直流电方式供电，电压较高，通常为600V、750V或1500V，通过第三轨或接触网提供电能。

2.直供交流供电方式（常用于轻轨）：以交流电方式供电，电压较低，通常为380V或750V，通过接触网提供电能。

3.高速铁路供电方式：通常使用交流电方式供电，电压较高，通常为25kV，通过接触网提供电能。

相关设备和技术城市轨道交通供电系统涉及到的设备和技术非常多样化，其中一些关键的设备和技术包括：•变电站：用于将电网的高压电能转换为供电系统所需的低压电能。

城市轨道交通供电系统及电力技术分析城市轨道交通供电系统是城市轨道交通运行的重要组成部分，它主要由电源系统、接触网系统、牵引系统和供电监控系统等组成。

电源系统提供轨道交通系统的电能，接触网系统将电能传输给列车，牵引系统将电能转化为机械能驱动列车运行，而供电监控系统则对整个供电系统进行实时监控和管理。

城市轨道交通的电源系统一般采用交流供电方式，具有高稳定性、节能性和环保性等优点。

现代城市轨道交通中常采用的供电方式有三种：直接供电方式、间接供电方式和混合供电方式。

直接供电方式即通过接触网直接将电能传输给列车，优点是传输损耗小，但需要大量的铺设接触网设备；间接供电方式则通过地下第三轨系统将电能传输给列车，具有构造简单、传输效率高的特点；混合供电方式则将两种方式结合使用，可以充分利用两种方式的优势。

还可以利用能量回馈技术，将列车制动过程中产生的能量回馈到电网中，以提高能源利用效率。

城市轨道交通的接触网系统主要由接触线、刚性悬挂装置和隔离开关等组成。

接触线一般采用架空的高强度导线，通过悬挂装置固定在桥梁、隧道或架空支架上，以保持与列车接触并传输电能。

隔离开关用于将接触网系统与电网分开，以进行维修、检修和事故处理等工作。

城市轨道交通的牵引系统一般使用交流或直流电机作为动力源，通过变频器或逆变器将电能转化为适合列车运行的电能，并通过齿轮传动等方式驱动列车运行。

牵引系统的选择与供电方式和车辆类型有关，一般采用交直流复合式驱动系统，以兼顾不同供电方式的要求。

供电监控系统主要用于对城市轨道交通的供电设备和线路进行监控和管理。

通过监控设备和软件系统，可以实时掌握供电设备的运行状态、电能消耗情况以及供电负荷等信息，以提前预防故障并进行及时处理。

供电监控系统还可以对供电设备进行远程控制，提高供电系统的运行效率和安全性。

城市轨道交通供电系统及电力技术的发展和应用，为城市轨道交通的安全、高效运行提供了可靠的保障。

随着技术的不断进步，城市轨道交通供电系统将继续改进和完善，以适应城市轨道交通的快速发展和不断变化的需求。

城市轨道交通供电原理
城市轨道交通供电原理是指城市轨道交通系统如地铁、轻轨等运营所需要的电力供应方式和原理。

城市轨道交通供电主要采用第三轨供电、架空线供电和集电系统供电等方式。

其中，第三轨供电是一种常见的供电方式。

它通过将电源接入于轨道上的第三条导轨，通过接触器和集电装置将电能传输给地铁列车；架空线供电则是通过在轨道上方悬挂架空电缆，由接触网与列车接触，实现电能传输；而集电系统供电则是通过电汇流器等设备将电能从线路传输到集电装置上，通过接触剂与列车接触来实现供电。

城市轨道交通供电原理是通过这些方式将电能传输给地铁列车，从而为其提供动力。

当列车行驶时，集电装置与供电装置之间的接触或接触网与轨道之间的接触会产生电流。

这些电流通过电力系统传输到轨道交通车辆的电机，驱动电机运行，使列车正常运行。

此外，城市轨道交通供电原理还涉及到电力系统的维护、保护和监控等方面。

为了确保供电的可靠性和安全性，需要对供电系统进行定期维护和检修，及时解决供电故障。

同时，还需要建立有效的保护装置，避免因电力故障或其他原因导致供电设备损坏或出现危险。

为了实现对供电系统的监控，通常会采用远程监控和控制系统，实时监测供电设备的工作状态和运行情况，保障供电系统的正常运行。

综上所述，城市轨道交通供电原理是通过不同的供电方式将电
能传输给地铁列车，驱动其正常运行。

同时，为了确保供电的可靠性和安全性，还需要进行维护、保护和监控等工作。

第二章城市轨道交通供电系统描述●第一节供电系统的组成与功能●地铁供电系统是为地铁运营提供所需电能的系统，它不仅为地铁电动列车提供牵引用电，而且还为地铁运营服务的其它设施提供电能，如照明、通风、空调、给排水、通信、信号、防灾报警、自动扶梯等。

●地铁供电系统一般包括外部电源、主变电所〔或电源开闭所〕、牵引供电系统、动力照明供电系统、电力监控系统。

其中，牵引供电系统包括牵引变电所和牵引网，动力照明供电系统包括降压变电所和动力照明配电系统。

幻灯片26●地铁系统是一个重要的用电负荷。

按规定应为一级负荷，即应由两路电源供电，当任何一路电源发生故障中断供电时，另一路应能保证地铁重要负荷的全部用电需要。

在地铁供电系统中牵引用电负荷为一级负荷，而动力照明等用电负荷根据它们的实际情况可分为一级、二级或三级负荷。

地铁外部电源供电方案，可根据实际情况不同分为集中供电方式、分散供电方式和混合供电方式。

幻灯片27第二节变电所的分类●地铁供电系统中一般设置三类变电所，即主变电所〔分散式供电方式为电源开闭所〕、降压变电所及牵引降压混合变电所。

●主变电所是指采用集中供电方式时，接受城市电网35kV及以上电压等级的电源，经其降压后以中压供应牵引变电所和降压变电所的一种地铁变电所。

●降压变电所从主变电所〔电源开闭所〕获得电能并降压变成低压交流电。

●幻灯片28●牵引变电所从主变电所〔电源开闭所〕获得电能，经过降压和整流变成电动列车牵引所需要的直流电。

●主变电所：专为城市轨道交通系统提供能源的枢纽。

●牵引变电所：为列车提供适应的电源。

●降压变电所〔配电变电所〕：为车站、隧道动力照明负荷提供电源。

幻灯片29第四节供电系统主要运行方式● 1 10kV系统运行方式● 1.1 正常运行方式●变电所10kV母联开关和开闭所间联络开关均处于打开状态，每座变电所由2回电源供电，两段10kV母线分列运行。

变电所由开闭所按不同的供电分区供电。

1.2 其它运行方式1.2.1 故障或检修运行方式开闭所一回10kV外电源退出时的运行方式时，合上开闭所母联开关，由另一回10kV外电源向该开闭所供电范围内所有变电所供电。
