下载文档原格式

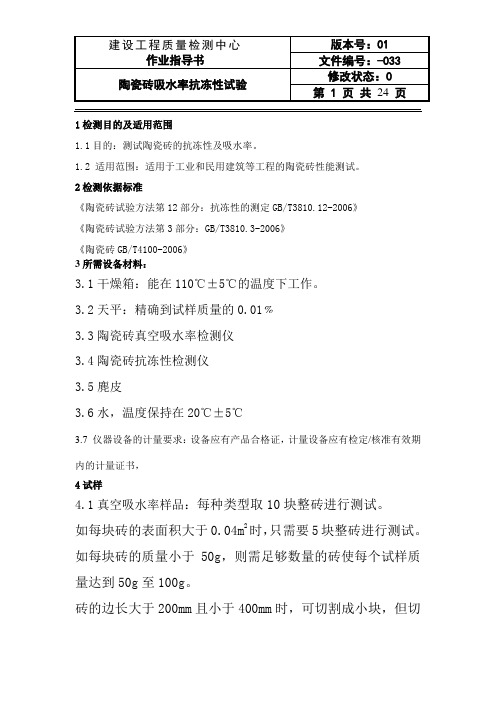

1检测目的及适用范围1.1目的：测试陶瓷砖的抗冻性及吸水率。
1.2 适用范围：适用于工业和民用建筑等工程的陶瓷砖性能测试。
2检测依据标准《陶瓷砖试验方法第12部分：抗冻性的测定GB/T3810.12-2006》《陶瓷砖试验方法第3部分：GB/T3810.3-2006》《陶瓷砖GB/T4100-2006》3所需设备材料：3.1干燥箱：能在110℃±5℃的温度下工作。
3.2天平：精确到试样质量的0.01﹪3.3陶瓷砖真空吸水率检测仪3.4陶瓷砖抗冻性检测仪3.5麂皮3.6水，温度保持在20℃±5℃3.7 仪器设备的计量要求：设备应有产品合格证，计量设备应有检定/核准有效期内的计量证书，4试样4.1真空吸水率样品：每种类型取10块整砖进行测试。
如每块砖的表面积大于0.04m2时，只需要5块整砖进行测试。
如每块砖的质量小于50g，则需足够数量的砖使每个试样质量达到50g至100g。
砖的边长大于200mm且小于400mm时，可切割成小块，但切割下的每一块应计入测量之内，多边形和其他非矩形砖，其长和宽均按外接矩形计算。
若砖的边长大于400mm时，至少在3块整砖的中间部位切取最小边长为100mm的5块试样。
4.2抗冻性样品：使用不少于10块整砖，并且其最小面积为0.25m2，对于大规格的砖，为能装入冷冻机，可进行切割，切割试样应尽可能的大。
砖应该没有裂纹，釉裂，针孔，磕碰等缺陷。
如果必须用有缺陷的砖进行检验，在试验前应用永久性的染色剂对缺陷做记号，试验后检查这些缺陷。
5检测人员要求：5.1技术关键岗位人员经培训、考核合格，持有上岗证，临时人员和长期雇佣或签约人员经科室培训、由管理科考核合格后上岗。
5.2检验人员能熟悉本检测项目中检测依据标准，能熟悉操作本检测项目中检验所需设备。
5.3检验人员应有很强的责任心，不从事损害本检测的活动，如与检测相关方存在利害关系，应自动提出回避，确保数据准确公正。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==陶瓷作业指导书篇一：陶瓷原料仓作业指导书德信诚培训网原料仓作业指导书1. 目的为了保证本公司原料的正常流动,减少不必要的积压,保障库存,供应公司各部门正常生产的需要。
2. 适用范围本公司原料仓；本文件适用于陶瓷公司A区和B区。
3. 管理职责4. 原料进仓、出仓操作方法 4.1 定义凡生产所需的可构成产品的材料统称为原料。
4.2 原料进仓操作方法4.2.1 原材料进厂, 仓管员先对照《送货单》，核对材料名称(有规格型号的还要核对规格型号)与《采购订单》无误且数量在控制范围内后对来货车辆过磅。
a. 若为泥砂料,则过磅后通知配料仓管,然后通知检验部门检测。
b. 若为化工料则应在卸货时通知监事会取样交检验部门检测,在卸货时还必须对包装数量点数,对包装不足数的按实收数量签收,并注明实收数量的多少。
c. 若为燃烧油,则需要在放油之前通知监事会取样交检验部门检测, 必须检验合格后,方可通知油库工作人员组织放油。
d. 若为润滑油, 则过磅后安排卸货即可。
4.2.2 卸货后空车必须再过磅，在核实送货数量后由仓管员填写原料《收料单》并签收供应更多免费资料下载请进：好好学习社区篇二：陶瓷物料仓作业指导书德信诚培训网物料仓作业指导书1. 目的为保证本公司物料的正常流动，减少不必要的物料积压，降低库存成本。
2. 适用范围适用于本公司物料仓；本文件适用于欧神诺公司A区和B区。
3. 管理职责4. 物料进仓操作方法4.1 物料进仓前，须由本公司采购员或送货单位提供《送货单》。
《送货单》要求注明物料名称、规格型号、数量、单价、送货单位。
4.2 进仓员根据《送货单》，对照经审批有效的《采购订单》对实物进行核对预收，并签收供应商《送货单》。
需检验的及时通知有关检验部门派人验收。
1检测目的及适用范围1.1目的：测试陶瓷砖的抗冻性及吸水率。
1.2 适用范围：适用于工业和民用建筑等工程的陶瓷砖性能测试。
2检测依据标准《陶瓷砖试验方法第12部分：抗冻性的测定GB/T3810.12-2006》《陶瓷砖试验方法第3部分：GB/T3810.3-2006》《陶瓷砖GB/T4100-2006》3所需设备材料：3.1干燥箱：能在110℃±5℃的温度下工作。
3.2天平：精确到试样质量的0.01﹪3.3陶瓷砖真空吸水率检测仪3.4陶瓷砖抗冻性检测仪3.5麂皮3.6水，温度保持在20℃±5℃3.7 仪器设备的计量要求：设备应有产品合格证，计量设备应有检定/核准有效期内的计量证书，4试样4.1真空吸水率样品：每种类型取10块整砖进行测试。
如每块砖的表面积大于0.04m2时，只需要5块整砖进行测试。
如每块砖的质量小于50g，则需足够数量的砖使每个试样质量达到50g至100g。
砖的边长大于200mm且小于400mm时，可切割成小块，但切割下的每一块应计入测量之内，多边形和其他非矩形砖，其长和宽均按外接矩形计算。
若砖的边长大于400mm时，至少在3块整砖的中间部位切取最小边长为100mm的5块试样。
4.2抗冻性样品：使用不少于10块整砖，并且其最小面积为0.25m2，对于大规格的砖，为能装入冷冻机，可进行切割，切割试样应尽可能的大。
砖应该没有裂纹，釉裂，针孔，磕碰等缺陷。
如果必须用有缺陷的砖进行检验，在试验前应用永久性的染色剂对缺陷做记号，试验后检查这些缺陷。
5检测人员要求：5.1技术关键岗位人员经培训、考核合格，持有上岗证，临时人员和长期雇佣或签约人员经科室培训、由管理科考核合格后上岗。
5.2检验人员能熟悉本检测项目中检测依据标准，能熟悉操作本检测项目中检验所需设备。
5.3检验人员应有很强的责任心，不从事损害本检测的活动，如与检测相关方存在利害关系，应自动提出回避，确保数据准确公正。
陶瓷砖作业指导书一、编制依据1、《陶瓷砖》GB/T 4100-20062、陶瓷砖试验方法第三部分GB/T 38103.3-20063、陶瓷砖试验方法第十二部GB/T 38103.12-2006/ISO10545-12：1995二、操作人员1、检测人员必须经过专业技术培训取得省、部级建材检验员资格证书。
同时取得上岗合格证的检测人员从事检验,由授权签字人、技术监督人进行质量教育和检验交底,授权签字人、技术监督人进行操作质量监督,发现问题及时纠正。
2、本试验检测必须有两人以上参加。
三、技术要求1、按照陶瓷砖的成型方法不同进行分类，见下表2、按吸水率不同分为三大类①低吸水率砖（I类），E≤3%I类干压砖还可以进一步分为：（a）E≤0.5% ( BIa类)；（b）炻瓷砖0.5%＜E≤3%（BIb类）②中吸水率砖（II类），3%＜E≤10%II类干压砖还可一步分为（a）3%＜E≤6%(AIIa类)(b) 6%＜E≤10% ( IIb类)II类干压砖还可一步分为(a)3%＜E≤6% (BIIa类)(b)6%＜E≤10% (BIIb类)③高吸水率砖砖（III类），E＞10%四、检测仪器的要求1、干燥箱：工作温度为110℃±5℃；也可使用能获得相同检测结果的微波、红外或其他干燥系统。
2、天平：天平的称量精度为所测试样质量0.01%。
3、去离子水或蒸馏水。
4、吊环、绳索或篮子：能将试样放入水中悬吊称其质量。
5、玻璃烧杯或者大小和形状与其类似的容器。
能将试样用吊环、绳索吊在天平的一端，使试样完全浸入水中，试样和吊环不与容器的任何部分接触。
6、沸煮仪：能保持水加热到沸腾并保持煮沸2h。
7、麂皮8、冷冻机：能冷冻至少10块，其最小面积为0.25 m2，并使砖相互不接触，能达到-30℃±2℃。
五、试验检测操作1、试样要求①吸水率：每种类型取10块整砖进行测试。
如每块砖的表面积大于0.04m2时，只需要5块整砖进行测试。
陶瓷砖检验作业指导书集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
1 适用范围
本作业指导书适用于陶瓷砖中吸水率、断裂模数、破坏强度的检验。
2 依据标准
《陶瓷砖》GB/T 4100-2015
《陶瓷砖试验方法第3部分：吸水率、显气孔率、表观相对密度和容重的测定》GB/T 3810.3-2017
《陶瓷砖试验方法第4部分：断裂模数和破坏强度的测定》GB/T 3810.4-2006
3 技术指标
3.1 挤压陶瓷砖E≤0.5﹪AIa类
3.2 挤压陶瓷砖0.5﹪＜E≤3﹪AIb 类
3.3 挤压陶瓷砖3﹪＜E≤6﹪AII a 类
3.4 挤压陶瓷砖6﹪＜E≤10﹪AIIb 类
3.5 挤压陶瓷砖E＞10﹪AIII类
3.6 干压陶瓷砖E≤0.5﹪BIa 类
3.7 干压陶瓷砖0.5﹪﹤E≤3﹪ BIb 类
3.8 干压陶瓷砖3﹪﹤E≤6﹪ BIIa 类
3.9 干压陶瓷砖6﹪﹤E≤10﹪ BIIb 类
3.10 干压陶瓷砖E＞10﹪ BIII类
注：断裂模数技术要求不适用于破坏强度≥3000N的砖
4 试验仪器
电热鼓风恒温烘箱（KH-047/101-2）、干燥器、天平（精度为所测试质量的0.01%）、压力表（精确到2.0%）、两根圆柱形支撑棒（用金属制成，与试样接触部分用硬度为50IRHD±5 IRHD橡胶包裹，一根棒能稍微摆动，另一根棒能绕其轴稍作旋转如图1）、圆柱形中心棒（一根与支撑棒直径相同且用相同橡胶包裹的圆柱形中心棒，用来传递载荷F，此棒也可稍作摆动）。
5 检验人员
检验人员均为持证上岗人员。
6 取样
一组十块整砖，共3组
注：如每块砖的表面积大于0.04m2时，只需5块整砖；如每块砖的质量小于50g，则须足够数量的砖使每个试样质量达到50g~100g；砖的边长大于200mm且小于400mm时，可切成小块，但切割下得每一块应计入测量值内，多边形和其他非矩形砖，其长和宽均按外接矩形计算。
若砖的边长大于400mm时，至少在3块整砖的中间部位切取最小边长为100mm 的5块试样。
7 试验方法和计算结果
7.1 吸水率
7.1.1 试样步骤
将砖放在110℃±5℃的烘箱中干燥至恒重，即每隔24h的两次连续质量之差小于0.1﹪，砖放在有硅胶或其他干燥器剂的干燥箱内冷却至室温。
（注：不能使用酸性干燥剂）
⑴煮沸法
将砖竖直地放在盛有去离子水的加热器中，使砖互不接触。
砖的上部和下部应保持有5cm深度的水。
在整个试验中都应保持高于5cm的水面。
将水加热至沸腾并保持煮沸2h。
然后切断热源，使砖完全浸泡在水中冷却至室温，并保持4h±0.25h。
（也可用常温下的水或制冷器将样品
冷却至室温。
）将一块浸湿过的麂皮用手拧干，并将麂皮放在平台上轻轻地依次擦干每块砖的表面，对于凹凸或有浮雕的表面应用麂皮轻轻地擦去表面水分，
然后称重，记录每块试样的称量结果。
保持与干燥状态下相同的精度。
⑵真空法
将砖竖直的放入真空容器中，使砖互不接触，加入足够的水将砖覆盖并高出5cm 。
抽真空至10kPa ±1 kPa ，并保持30min 后停止抽真空，让砖浸泡15min 后取出。
将一块浸湿过的麂皮用手拧干，并将麂皮放在平台上轻轻地依次擦干每块砖的表面，对于凹凸或有浮雕的表面应用麂皮轻轻地擦去表面水分，然后立即称重并记录，与干砖的称量精度相同。
7.1.2 计算结果
计算每块砖的吸水率E ，用干转的质量分数（%）表示，计算公式如下：
100m m m 1
12⨯-=E %
式中：m 1——干砖的质量，g ；m 2——湿砖的质量，g ； 注：干砖的质量和测量精度
7.2 破坏强度和断裂模数
7.2.1 试验步骤
⑴用硬刷刷去试样背面松散的粘结颗粒。
将试样放入110℃±5℃的干
燥箱中干燥至恒重，即间隔24h的连续两次称量的差不大于0.1﹪。
然后将试样放在密闭的干燥箱或干燥器中冷却至室温，需在试样达到室温至少3h后才能进行试验；
⑵将试样置于支撑棒上，使正面朝上，试样伸出每根支撑棒的长度为l，如图2：
图2
⑶对于两面相同的砖以哪面向上都可以。
对于挤压成型的砖，应将其背助垂直于支撑棒放置，对于所有其他矩形砖，应以其长边垂直于支撑棒放置；
⑷对凸纹浮雕的砖，在与浮雕面接触的中心棒上再垫一层橡胶层；
⑸中心棒应与两支撑棒等距，以1N/（mm2·s）±0.2 N/（mm2·s）的速率均匀的增加载荷，记录断裂载荷F。
6.2.2 计算结果
⑴破坏强度（S ）以牛顿（N ）表示，计算公式如下： 式中：
F ——破坏载荷，N ；
L ——两根支撑棒之间的跨距，mm; b ——试样的宽度，mm.
⑵断裂模数R 以N/mm 2
表示，计算公式如下：
其中：
h ——试验后沿断裂边测得的试样断裂面的最小厚度，mm 。
注：
①只有在宽度与中心棒直径相等得中间部位断裂试验，其结果才能用来计算平均破坏强度和平均断裂模数，计算平均值至少5个有效结果；
②如有效结果少于5个，应取加倍数量的砖再做第二组试验，此时至少需要10个有效结果来计算平均值；
③记录所有结果，以有效结果计算试样的平均破坏载荷和平均断裂模数。
2
2h 23bh 23S
FL R ==。
