通信用 240V 高压直流 (HVDC) 供电系统技术应用指导意见V 2.1报批稿)2010 年 7 月目录1 概述 (3)1.1基本概况 (3)1.2技术特点 (7)1.3适用范围 (9)1.4应用目标 (9)2规范性引用文件 (9)3术语和定义 (10)4规划设计要求 (13)4.1使用环境条件 (13)4.2系统标准电压 (13)4.3系统组成 (14)4.4系统容量配置 (15)4.5蓄电池组配置 (15)4.6系统采用悬浮方式供电 (16)4.7保护接地方式 (17)4.8直流配电 (17)4.9末端设备机架配电及控制方式 (19)5系统设备技术要求 (19)5.1系统总体技术要求 (19)5.2保护功能要求 (21)5.3告警性能要求 (22)5.4防雷性能要求 (22)5.5安全性能要求 (22)5.6系统电磁兼容性要求 (24)5.7系统音响噪声要求 (24)5.8可靠性指标要求 (24)5.9有效使用年限要求 (24)5.10监控模块功能要求 (25)5.11整流模块功能要求 (26)5.12交流配电功能要求 (27)5.13直流总输出屏要求 (27)5.14机房直流配电屏要求 (27)5.15直流电源列柜要求 (28)5.16设备外观与结构要求 (29)5.17包装与标志 (29)6IT 设备对......................................................... HVDC 的适应性要求.. (29)7工程管理及验收、割接要求 (30)7.1系统设备安装基本原则 (30)7.2系统设备安装要求 (30)7.3工程验收测试项目和要求 (30)8运行维护要求 (31)8.1IT 设备对直流电源供电适应性的确认 (31)8.2IT 设备送电应按下列顺序和要求操作 (31)8.3IT 设备下电应按下列顺序和要求操作 (32)8.4IT 设备发生故障时应按下列要求操作 (32)8.5安全操作要求 (32)8.6绝缘监察装置检查 (33)8.7日常巡视检查项目 (33)附录 A ：IT 设备对高压直流供电的适应性要求 (34)附录 B ：IT 设备上电前对直流电源供电适应性的测试方法 (35)附录C：IT 设备不能正常启动者不能正常工作处理方法 (36)附录 D ：IT 设备和数据设备供电电源的过渡建议 (37)附录E：导线颜色及截面积的相关规定 (39)附录F：通信用240V （HVDC ）适用设备（部分） (41)通信用240V 高压直流（HVDC）供电系统技术应用指导意见1 概述1.1基本概况1、交流UPS 供电存在的问题随着通信网络和业务需求的不断发展，通信设备对电源安全供电要求也越来越高。
240v高压直流直流电压上下限阈值1. 引言1.1 概述本文将讨论240v高压直流以及与之相关的直流电压上下限阈值。
随着科技的不断发展，直流电源在许多领域中得到广泛应用。
与传统的交流电相比，直流电具有稳定性强、能效高等优势。
然而，在实际应用中，240v高压直流的合理使用仍面临一些挑战，其中之一就是控制直流电压在安全范围内的上下限。
1.2 文章结构文章将按照以下结构展开讨论：- 引言：对文章主题进行概述和背景介绍。
- 240v高压直流：重新定义和特点，并探讨其在各个领域中的应用。
- 直流电压上下限阈值：解释这一概念及其影响因素，并分析实际应用场景。
- 历史发展与研究进展：回顾240v高压直流的发展历程，并探讨当前的研究方向和趋势，以及技术挑战与突破点。
- 结论与展望：总结主要观点，提出对未来发展的看法和建议，并展望相关研究的前景。
1.3 目的本文旨在深入探讨240v高压直流以及直流电压上下限阈值的概念和应用，从而增进读者对这一领域的理解。
同时，通过回顾历史发展和研究进展，我们希望能够揭示当前技术面临的挑战，并提出未来发展的展望和建议。
通过详细分析与讨论，我们将为相关领域的专业人士提供有价值的指导和参考，为直流电源技术的进一步发展贡献一份力量。
2. 240v高压直流2.1 定义与特点240v高压直流是指电压为240伏的直流电。
与传统的交流电相比，它具有一些独特的特点。
首先，它是以连续的方式传输电能，而不是像交流电那样周期性地改变方向。
这使得高压直流更加稳定和可靠。
其次，240v高压直流还可以实现远距离输送，减小了输电线路的损耗，提高了能源传输效率。
2.2 应用领域240v高压直流在多个领域有着广泛应用。
首先，在能源领域，它被广泛应用于风力发电场、太阳能发电站以及其他可再生能源发电系统中。
由于其较低的输电损耗和较好的稳定性, 高压直流在输送可再生能源产生的大量电力时起到关键作用。
此外，240v高压直流还广泛用于轨道交通系统，如地铁、有轨电车等。

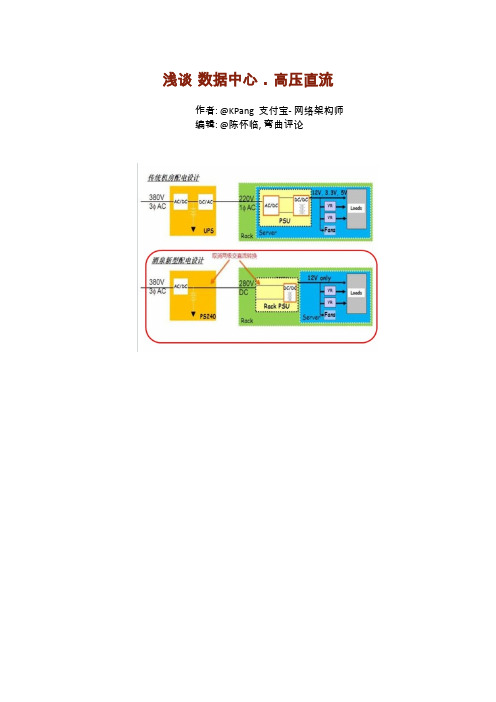

浅谈数据中心 . 高压直流作者: @KPang 支付宝- 网络架构师编辑: @陈怀临, 弯曲评论前言本人只是普通的网络工程师，本文来源于日常学习积累笔记，仅供大家当成科普，文中尽可能量化数据，少用“很多”“极大”类词汇，同时由于是笔记，文字均有出处，凡是雷同全因照抄，幸运的是不涉及版权纠纷。
一、传统数据中心采用UPS供电的缺点传统的数据中心大都是由UPS实现掉电保护，通常所有IT负载都要经过UPS供电，假定实际运行UPS的平均效率为90%（虽然目前UPS最高效率是可以达到95%以上，但UPS的效率和负载率有关，随着负载率的提升，效率才会变提升，因此正常情况下20%-40%负载率很难会达到最优的效率点。
根据在运行UPS的实际测试数据，绝大多数情况下的效率不高于90%），即每100度电，经过UPS这个环节就白白损耗掉10%。
不仅如此，由于 UPS自身散也需要空调交换带走热量，按数据中心典型PUE为1.8来算，那么UPS环节带来的总能耗达18%，很不节能。
交流系统一般运行在低负荷下（通常在30%），实际运行效率较低，直流系统通过模块休眠可以提高负荷率，实际运行的效率较高。
二、采用240V高压直流的特点：从上图的对比，我们可以清晰地看到：1、减少变化级数，整体效率更高；2、电池直挂在输出母线上，相当于提供另外一路备份，可靠性更高；3、兼容现有绝大多数IT设备的高频开关电源，用电设备几乎不用任何更改，推广容易；4、拓扑非常简单，可靠性提高；5、高压直流系统为模块化热插拔设计，运维简单方便，减低运维成本6、易于扩容高压直流可靠性，扩展性，管理性，以及谐波等优势明显，随着数据中心技术的发展以及降低运营成本和节能减排的需求，高压直流技术不管是在节能、投资成本、可靠性以及运维便捷性等方面较传统的UPS都有明显优势，随着高压直流供电方案在大型的互联网数据中心等场合的越来越广泛应用，将逐步成为未来数据中心供电的趋势【注1】：上图“酒泉新型配电设计”是服务器和交换机为12VDC Input，服务器主板和交换机电源输入都是定制的。
240V高压直流供电技术在通信行业的应用摘要：随着近年来大量高压直流供电试验机房的建成以与行业标准规的相继出台，高压直流供电系统的建设正逐步进入高速发展的阶段，其系统容量在不断扩大，机房类型也在由运营商自有机房向大型数据中心机房发展。
本文结合工程实际，分析了高压直流供电系统的在工程应用中需要关注的问题，并给出了相关的建议，希望能够为工程建设人员提供新的思路。
1. 引言随着数据通信和互联网业务的发展，通信设备对电源安全供电的要求也越来越高，而且随着数据机房规模的扩大，其用电量也大大超过了传统的交换、传输等通信业务。
数据机房通常采用UPS系统供电，其可靠性和能源消耗等问题随着UPS设备应用规模的扩大越来越突出。
交流UPS供电存在诸多问题，因此对可替代交流UPS供电的其它系统的研究日益繁荣，业界大力推荐的高压直流供电系统也渐渐形成规模。
高压直流供电技术由于其简单可靠，减少了两次能源转换，日益受到业界的广泛关注。
近几年，伴随着高压直流供电技术行业规的相继出台，国各大运营商也加大了对高压直流供电技术的研究与测试力度，众多实验机房不断建成，为高压直流供电技术的应用提供了良好的平台。
2. 通信行业高压直流应用现状2.1 各运营商应用现状中国电信：2007年开始建设240V高压直流供电试验局，2010 年开始推广扩大试点，在、、、、、、、、、、、、地区，相继进行高压直流试点，截至2010年底已建成110套高压直流系统，特别是电信已有多个IDC机房、多套核心IT系统和业务平台改用高压直流系统进行供电。
中国移动：2009年开始高压直流供电系统试验局建设，先后在、等地进行了高压直流供电的测试，且除240V的试验局建设，还选择另外一类336V的直流电压等级进行试验，目前、、蒙、、也在进行试点。
中国联通：2010年开始建设240V高压直流供电试验局，已在、等多地开展试验测试，并准备扩大高压直流供电系统的应用。
2.2 标准与规出台情况随着众多试验机房的建成，国也加快了有关240V直流供电的标准编制工作，相应出台的标准主要有：1、通信标准类技术报告：通信用240V直流供电系统技术要求（YDB_037-2009）。

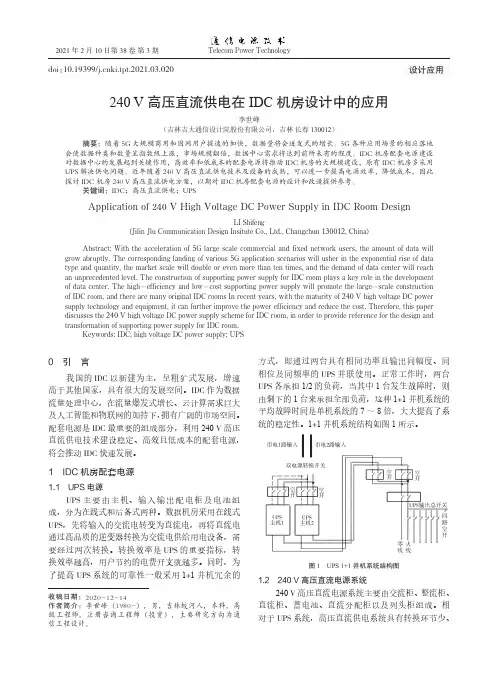

Telecom Power Technology设计应用高压直流供电在IDC机房设计中的应用李世峰（吉林吉大通信设计院股份有限公司，吉林大规模商用和固网用户提速的加快，数据量将会迸发式的增长。
5G会使数据种类和数量呈指数级上涨，市场规模翻倍，数据中心需求将达到前所未有的程度。
IDC对数据中心的发展起到关键作用，高效率和低成本的配套电源将推动IDC高压直流供电技术及设备的成熟，可以进一步提高电源效率，降低成本，因此高压直流供电方案，以期对IDC机房配套电源的设计和改造提供参考。
Application of 240 V High Voltage DC Power Supply in IDC Room DesignLI Shifeng(Jilin Jlu Communication Design Insitute Co., Ltd., ChangchunG large scale commercial and fixed network users, the amount of data willgrow abruptly. The corresponding landing of various 5G application scenarios will usher in the exponential rise of data图1 UPS 1+1并机系统结构图1.2 240 V高压直流电源系统240 V高压直流电源系统主要由交流柜、整流柜、直流柜、蓄电池、直流分配柜以及列头柜组成。
相对于UPS系统，高压直流供电系统具有转换环节少、 2021年2月10日第38卷 第3期Telecom Power TechnologyＦｅｂ． １０， ２０２１ Ｖｏｌ．３８ Ｎｏ．３ 李世峰：240 V高压直流供电在IDC机房设计中的应用效率高、可靠性高及使用寿命长等优点。
此外，UPS 系统主机不需要1+1配置，易于维护，投资成本低，相对能耗低且节省空间，其工作原理如图2所示。
240v高压直流电源电流计算高压直流（High Voltage Direct Current，简称HVDC）电源是一种将电能从一地高压输送到另一地点的电力传输技术。
它通常用于长距离的电力传输，以及互联电网不同地区之间的能量交换。
HVDC电源的电压通常较高，可以达到几百千伏或更高，这样可以减少输电线路的电阻和电感，提高电能传输的效率。
在HVDC电源系统中，电流计算是非常重要的一项任务。
电流的大小与输电线路的功率负荷直接相关。
对于HVDC系统，电流计算可以通过以下公式进行：I = P / (U × √3)其中，I是电流，P是功率负荷，U是电压。
这个公式适用于三相交流电系统，而HVDC系统通常是通过三相换流器将交流电转换成直流电。
因此，可以利用上述公式计算HVDC系统的电流。
在计算HVDC系统的电流之前，我们需要了解HVDC系统的输电能力，即系统的额定功率。
HVDC系统的额定功率通常由输电线路和换流器的特性决定。
例如，一个具有1000千伏和1000兆瓦的HVDC系统，可以输送1000兆瓦的功率。
如果需要计算HVDC系统在不同功率负载下的电流，我们只需将所需功率代入电流计算公式即可。
举例来说，如果HVDC系统的电压为240千伏，功率负载为500兆瓦，那么可以使用公式计算电流如下：I = 500兆瓦/ (240千伏× √3)= 500 × 10^6瓦/ (240 × 10^3 × 1.732)= 1203安培因此，在240千伏的HVDC系统中，500兆瓦的功率负载将生成约1203安培的电流。
需要注意的是，HVDC系统的电流计算还需要考虑系统的功率因数。
功率因数是电流和电压之间的相位差，它可以通过计算电流中的有功和无功功率来确定。
在HVDC系统中，有功功率是实际用于工作的功率，而无功功率则是因电感或电容而产生的非实际能量。
综上所述，HVDC系统的电流计算是基于电压和功率负载的。
240V高压直流系统说明书1.1 整流模块说明书RM24020-Ⅲ系列模块简介RM24020-Ⅲ系列模块是电源最主要的配置模块，广泛应用于通信行业及电力行业10kV到550kV的变电站电力电源中。
RM24020-Ⅲ系列模块采用风冷的散热方式，在轻载时自冷运行，符合电力系统的实际运行情况。
型号说明RM 240 20 -III产品版本号额定输出电流20A额定电压输出240VDC整流模块工作原理概述以RM24020-Ⅲ模块的工作原理框图如下图所示。
图1 RM240D20-Ⅲ模块原理图RM24020-Ⅲ模块由三相无源PFC和DC/DC两个功率部分组成。
在两功率部分之外还有辅助电源以及输入输出检测保护电路。
前级三相无源PFC电路由输入EMI和三相无源PFC组成，用以实现交流输入的整流滤波和输入电流的校正，使输入电路的功率因素大于0.92，以满足DL/T781-2001中三相谐波标准和GB/T 17794.2.2-2003中相关EMI、EMC标准。
后级的DC/DC变换器由PWM发生器控制前级PFC输出的DC电压、经过高频变压器输出后再整流滤波输出DC电压等电路组成，用以实现将前级整流电压转换成电力操作系统要求的稳定的直流电压输出。
辅助电源在输入三相无源PFC之后，DC/DC变换器之前，利用三相无源PFC的直流输出，产生控制电路所需的各路电源。
输入检测电路实现输入过欠压、缺相等检测。
DC/DC的检测保护电路包括输出电压电流的检测，散热器温度的检测等，所有这些信号用以DC/DC的控制和保护。
结构及接口1．模块外观RM24020-Ⅲ模块的外观如下图所示。
图2 RM24020-Ⅲ模块外观2．前面板RM24020-Ⅲ模块前面板如下图所示。
图3 模块前面板1）LED显示面板显示模块的电压、电流或告警、模块地址代码信息。
由显示切换按钮进行输出电压、电流和地址代码的显示切换。
显示3位数字，电压显示精度为±0.3V，电流显示精度为±0.2A。
一种240vdc高压直流供电系统及方法
现代电力系统中，交流电是最常见的电力形式。
然而，某些应用场合需要更高的直流电压。
因此，240VDC高压直流供电系统应运而生。
本文将探讨这种系统的设计和实现方法。
一、系统设计
在240VDC高压直流供电系统中，直流电源通过开关电源变换器将交
流输入电压转换为高压直流电压。
这些变换器通常采用脉宽调制技术，以控制直流输出电压的大小和稳定性。
系统中还需要直流电缆，以连接直流电源和负载设备。
由于直流电缆的传输损耗较低，因此在长距离传输和高功率负载中使用直流电缆比使用交流电缆更加经济和可靠。
二、系统实现方法
1.选择适当的直流电源
在选择直流电源时，需要注意其输出电压和电流的范围是否符合系统需求，并选择具有高效率和低噪音的电源。
2.设计开关电源变换器
开关电源变换器是将交流输入电压转换为直流输出电压的关键组件。
需要在变换器中选择合适的功率开关器件和控制电路，并根据负载要求设计合适的变换器拓扑结构。
3.选择合适的直流电缆
在选择直流电缆时，需要考虑电缆材料、截面积、长度和负载电流等因素。
根据它们的关系，计算出电缆的电阻和导通损耗，确保电缆能够满足负载设备的要求。
4.实现系统控制和保护
在系统中实现控制和保护功能，可以保证系统的稳定性和安全性。
例如，可以使用电流传感器和过载保护器来控制负载电流和保护系统免受过载的影响。
总之，240VDC高压直流供电系统的设计和实现需要综合考虑多个因素，包括电源、开关电源变换器、直流电缆、控制和保护等方面。
正确的设计和实现方法可以确保系统的可靠性和高效性。

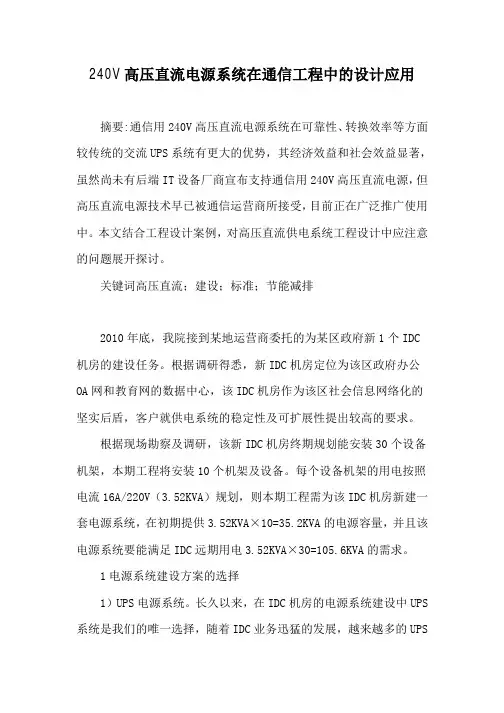

240V高压直流电源系统在通信工程中的设计应用摘要:通信用240V高压直流电源系统在可靠性、转换效率等方面较传统的交流UPS系统有更大的优势，其经济效益和社会效益显著，虽然尚未有后端IT设备厂商宣布支持通信用240V高压直流电源，但高压直流电源技术早已被通信运营商所接受，目前正在广泛推广使用中。
本文结合工程设计案例，对高压直流供电系统工程设计中应注意的问题展开探讨。
关键词高压直流；建设；标准；节能减排2010年底，我院接到某地运营商委托的为某区政府新1个IDC 机房的建设任务。
根据调研得悉，新IDC机房定位为该区政府办公OA网和教育网的数据中心，该IDC机房作为该区社会信息网络化的坚实后盾，客户就供电系统的稳定性及可扩展性提出较高的要求。
根据现场勘察及调研，该新IDC机房终期规划能安装30个设备机架，本期工程将安装10个机架及设备。
每个设备机架的用电按照电流16A/220V（3.52KVA）规划，则本期工程需为该IDC机房新建一套电源系统，在初期提供3.52KVA×10=35.2KVA的电源容量，并且该电源系统要能满足IDC远期用电3.52KVA×30=105.6KVA的需求。
1电源系统建设方案的选择1）UPS电源系统。
长久以来，在IDC机房的电源系统建设中UPS 系统是我们的唯一选择，随着IDC业务迅猛的发展，越来越多的UPS系统上线运行，但UPS系统存在的弊端却一直无法解决。
近年来，UPS 系统故障造成的通信阻断事故频繁发生，给客户、运营商甚至社会造成重大的经济损失和负面影响。
UPS系统存在的弊端主要如下：系统可靠性差、效率低、初期建设成本高、维护难度大等。
并且现在很多使用UPS的机房为无人值守机房，一但发生故障，恢复时间较长，影响大。
2）高压直流电源系统。
众所周知，高压直流电源系统有着生产技术成熟、可靠性高、维护操作简易、转换效率高、在线扩容简单等优点，在IDC机房供电领域，通信业界一直在探讨采用高压直流系统来代替UPS系统。
通信用240V高压直流(HVDC)供电系统技术应用指导意见V 3.1（报批稿）中国电信集团公司2010年8月目录1 概述 (3)1.1 基本概况 (3)1.2 技术特点 (7)1.3 适用范围 (9)1.4 应用目标 (9)2 规范性引用文件 (9)3 术语和定义 (10)4 规划设计要求 (13)4.1 使用环境条件 (13)4.2 系统标准电压 (13)4.3 系统组成 (14)4.4 系统容量配置 (15)4.5 蓄电池组配置 (15)4.6 系统采用悬浮方式供电 (16)4.7 保护接地方式 (16)4.8 直流配电 (17)4.9 末端设备配电及控制方式 (18)5 系统设备技术要求 (19)5.1 系统总体技术要求 (19)5.2 系统保护功能要求 (21)5.3 告警性能要求 (22)5.4 防雷性能要求 (22)5.5 安全性能要求 (22)5.6 系统电磁兼容性要求 (24)5.7 系统音响噪声要求 (24)5.8 可靠性指标要求 (24)5.9 有效使用年限要求 (24)5.10 监控模块功能要求 (24)5.11 整流模块功能要求 (25)5.12 交流配电功能要求 (26)5.13 直流总输出屏要求 (27)5.14 机房直流配电屏要求 (27)5.15直流电源列柜要求 (28)5.16设备外观与结构要求 (28)5.17包装与标志 (29)6 IT设备对HVDC的适应性要求 (29)6.1 采用单相交流220V供电的IT设备 (29)6.2 采用三相交流380V供电的IT设备 (29)6.3 IT设备对HVDC的适应性的测试和处理方法 (29)7 工程管理及验收、割接要求 (30)7.1 系统设备安装基本原则 (30)7.2 系统设备安装要求 (30)7.3 工程验收测试项目和要求 (30)8 运行维护要求 (31)8.1 IT设备对直流电源供电适应性的确认 (31)8.2 IT设备送电应按下列顺序和要求操作 (32)8.3 IT设备下电应按下列顺序和要求操作 (32)8.4 IT设备发生故障时应按下列要求操作 (32)8.5 安全操作要求 (33)8.6 绝缘监察装置检查 (33)8.7 日常巡视检查项目 (33)附录A：IT设备对高压直流供电的适应性要求 (35)附录B：IT设备上电前对直流电源供电适应性的测试方法 (36)附录C：IT设备不能正常启动者不能正常工作处理方法 (37)附录D：IT设备和数据设备供电电源的过渡建议 (38)附录E：导线颜色及截面积的相关规定 (40)附录F：通信用240V（HVDC）适用设备（部分） (42)通信用240V高压直流(HVDC)供电系统技术应用指导意见1概述1.1 基本概况1、交流UPS 供电存在的问题随着通信网络和业务需求的不断发展，通信设备对电源安全供电要求也越来越高。
长期以来，使用交流电源的通信设备均由交流UPS供电，但UPS电源系统存在着单点故障点的问题始终没有地得到很好解决，因UPS电源系统而造成整局瘫痪的恶性通信事故屡屡发生，使通信网络的供电安全受到了严峻考验。
与传统的供电方式比较，在通信网络系统设备中采用交流UPS系统供电，主要存在以下弊端：（1）可靠性低UPS交流电源系统，就单台设备而言，通过冗余技术可以使其UPS设备本身的可靠性大为提高，但就整个UPS供电系统而言，有很多不可备份的系统单点故障点，比如同步并机板、静态开关、输出切换开关等，这些单点故障点，都可能导致整个通信系统“掉电”瘫痪。
即使采用相对可靠的串联热备份系统，切换电路的单点故障也容易造成整个通信网络系统“掉电”瘫痪。
尤其是瞬间过载的容错能力差，一旦UPS主机过载保护切换到备机，备机由于瞬间浪涌也同时过载保护自动切换到旁路。
对于过去有人值守的机房可以立即人工处理，但现在普遍采用机房无人值守，一旦发生故障，恢复时间较长，危害很大。
（2）维护、扩容难度大随着通信技术的不断发展，数据通信逐渐成为主体已经成为不争的事实。
在网的程控交换必然逐步退网，数据业务比重逐步增大。
按照现在的设备供电模式，会有大量的新的UPS系统投入运行，也会有大量的在用UPS系统扩容改造。
由于UPS扩容涉及到电源的频率、电压、相序、相位、波形等问题，不像直流电源系统扩容只关注电压一个参数，所以每一次UPS在线扩容都是一次巨大的风险操作，甚至可能因为UPS制造商产品更新换代使得UPS扩容不可能，使得UPS单台故障时没有设备替换。
按照现在的运行状态和维护模式，发生巨大灾难的“掉电”事件将频频引发。
（3）效率低为保证IT设备用电的安全可靠性，目前通信用传统整机式UPS系统均配置N+1并机冗余模式或2N独立双系统模式。
按照中国电信相关设计规范的规定，在正常情况下，系统负载率一般都限制在80％以下。
而单机负载率即使以2+1并机冗余模式为例，最高也不超过53.3%，如果是1+1并机冗余模式或2N独立双系统模式，则单机负载率更低。
另一方面，在实际使用中，业务发展是一个渐进的过程，兼顾到建设周期和业务发展规划，一般供电系统都按终局容量设计，使得单机实际负载率大多数时间只有20～30％。
如此使用UPS系统供电，必然导致效率低下。
2、高压直流(HVDC)替代交流UPS给IT设备供电的原理和优势现时IT设备（计算机及其外设）机内电源普遍采用高频开关电源技术。
在市电的入口处都有一个整流桥。
交流电压通过整流桥，变成直流电压。
也就是说，IT设备内部最终提供到元器件级的都是直流电源。
图 1-1是计算机内ATX开关电源的原理框图。
图 1-1计算机内ATX开关电源的原理框图实际上，是可以直接使用直流电源输出的直流电流从原来的交流入口处直接接入用户设备供电，不必对原设备进行任何改动。
如图 1-2所示。
图 1-2 ATX中的“市电侧整流滤波”电路可以通过直流电的示意图从电子电路原理上分析，只要在设备电源的交流输入端没有串联电容或互感式电感线圈的隔离，都可以通过直流电。
由此可知，上述IT设备中绝大部分是可以采用同电压等级的直流电源替代交流电源供电进行工作的。
图 1-3交流UPS 向计算机供电的原理电路框图传统的交流UPS 是AC-DC-AC 模式，它有两个变换环节：一是整流滤波(AC-DC)环节，二是逆变(DC-AC)环节。
图 1-3中的左侧虚线框内所示的电路为传统交流UPS ，它包括整流器、蓄电池和逆变器；图右侧虚线框内所示的电路，为计算机中的ATX 开关电源，它包括抗干扰电路、市电侧整流滤波电路和DC/DC 变换电路。
图左侧的传统交流UPS 电路中，市电220V 交流电压经过无任何升、降压功能的桥式整流器，整流成直流电向蓄电池进行浮充电，蓄电池上的直流电再经过逆变器逆变成220V 工频交流电压向计算机供电。
图右侧的计算机ATX 开关电源中，“市电侧整流滤波电路”再将220V 工频交流电压整流成直流电，而后再由ATX 中的DC/DC 变换器将直流电压变换成±12V ，±5V 和3.3V 的直流电压向计算机供电。
由图 1-4可以看出，左侧交流UPS 中的整流器输出与右侧ATX 中“市电侧整流滤波电路”的输出都是直流电压。
这就说明逆变器将蓄电池的直流电再逆变成220V 交流电是多余的。
因此可以将UPS 中的逆变器去掉，并直接将蓄电池的直流电通过计算机中ATX 的“市电侧整流滤波电路”向计算机供电，成为直流供电。
图 1-4交流UPS 和高压直流(HVDC)结构比较采用高压直流(HVDC)替代交流UPS给IT设备供电，有着明显的优势，如表 1-1所列。
表 1-1高压直流(HVDC)与传统交流UPS的比较项目高压直流电源系统(240V) 传统UPS系统(220V/380V) 输出波形直线正弦波或方波输出电压 240V 220V/380V系统结构模块化程度高模块化程度低控制可自主控制输出对控制模块依赖性高蓄电池供电直接经逆变器并机条件极性、电压相同极性、电压、相位、频率相同并机复杂程度可在直流侧简单并接不可简单并接单点故障点少多在线更换可行性大可行性小可维护性较高较低3、中国电信高压直流供电试验情况为了从根本上解决通信设备交流供电可用性不高的困局，中国电信江苏省公司大胆地开展了高压直流供电系统应用的尝试，从在网实际试用的规模和广泛性来说，均已经走到业界的前列，达到了国内乃至国外领先的水平。
2007年10月开始，中国电信盐城分公司率先开始高压直流供电试验，从办公PC机逐步扩展到服务器、网络设备（二层交换机、三层交换机、光纤交换机、防火墙等）、磁盘阵列、小型机、营业厅票据打印机等600多台，基本覆盖了整个盐城分公司通信网络使用的所有交流用电设备。
从2008年6月份起，盐城分公司逐步使用高压直流供电替代UPS系统供电，目前已实现了全本地网不再新建和使用UPS系统供电。
所用的高压直流系统最长使用时间2年多，目前所有系统运行稳定。
解决了原来UPS系统故障频发、系统阻断问题。
中国电信江苏省公司将高压直流系统的应用列为创新项目，积极鼓励，大力支持。
在盐城分公司试点的基础上，认真总结经验。
2008年发布了《通信设备高压直流供电安装设计规范》，2009年起草了《高压直流维护规范V1.0》，2010年6月起草《通信用240V直流开关电源系统技术规范书（招标）》对高压直流设备进行入围招标。
从2009年初开始，面向全省扩大试点。
扎实稳步地逐步推广。
2009年9月，中国电信江苏省公司网运部专门发文明确，“在整治改中积极采用节能高效的电源、空调设备，大力推进各项节能新技术的应用。
对于100KVA及以下需更换或扩容的UPS设备，原则上不再购买新的UPS设备，而以高压直流设备替换”。
具体措施包括：z原有机房通信设备采用UPS系统供电的，仍继续使用，原UPS系统原则上不再考虑扩容。
如通信系统扩容或设备更新，对新扩容或更新的设备应优先考虑采用高压直流供电；z新建IDC、IT主机类机房以及数据设备机房优先考虑采用高压直流供电系统，从2009年开始逐步停止采购新的UPS设备；z对核心网络、企业信息化平台、重要客户IT设备等仍采用UPS系统供电的，如现有UPS系统存在使用年限长、负荷重、故障率高、供电可靠性差等问题，从保障通信安全、兼顾设备利旧的角度考虑，结合今年的电源安全隐患整治工作及节能减排工作，采用高压直流系统建立可靠的备份供电系统。
目前，中国电信江苏省公司范围内已经有十几个本地网、约计几十套高压直流系统在线运行，取得了良好的成效。
4、高压直流供电的推广应用由于高压直流系统比UPS系统结构简单，生产技术更成熟，从根本上克服了UPS系统供电存在的单点故障，系统安全性能大大提高，维护操作方法得到简化，倍受电信运营商和设备制造商的高度关注。
