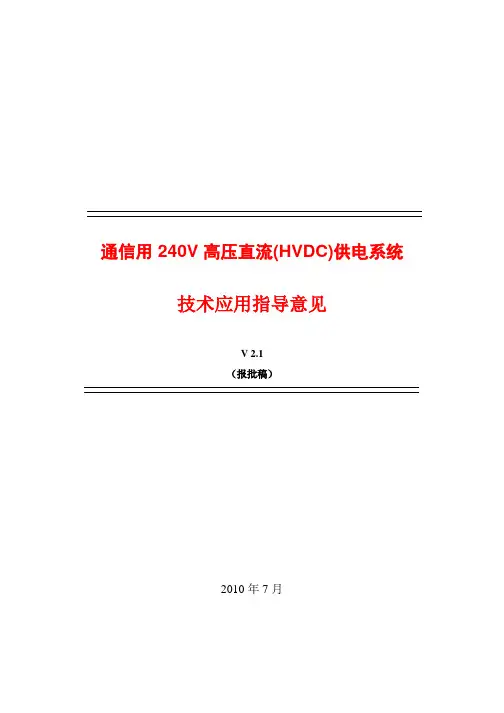

通信用 240V 高压直流(HVDC)供电系统技术应用指导意见V 2.1（报批稿）2010 年 7 月目录1概述 (3)1.1基本概况 (3)1.2技术特点 (7)1.3适用范围 (9)1.4应用目标 (9)2规范性引用文件 (9)3术语和定义 (10)4规划设计要求 (13)4.1使用环境条件 (13)4.2系统标准电压 (13)4.3系统组成 (14)4.4系统容量配置 (15)4.5蓄电池组配置 (15)4.6系统采用悬浮方式供电 (16)4.7保护接地方式 (17)4.8直流配电 (17)4.9末端设备机架配电及控制方式 (19)5系统设备技术要求 (19)5.1系统总体技术要求 (19)5.2保护功能要求 (21)5.3告警性能要求 (22)5.4防雷性能要求 (22)5.5安全性能要求 (22)5.6系统电磁兼容性要求 (24)5.7系统音响噪声要求 (24)5.8可靠性指标要求 (24)5.9有效使用年限要求 (24)5.10监控模块功能要求 (25)5.11整流模块功能要求 (26)5.12交流配电功能要求 (27)5.13直流总输出屏要求 (27)5.14机房直流配电屏要求 (27)5.15直流电源列柜要求 (28)5.16设备外观与结构要求 (29)5.17包装与标志 (29)6 IT 设备对 HVDC 的适应性要求 (29)7工程管理及验收、割接要求 (30)7.1系统设备安装基本原则 (30)7.2系统设备安装要求 (30)7.3工程验收测试项目和要求 (30)8运行维护要求 (31)8.1IT 设备对直流电源供电适应性的确认 (31)8.2IT 设备送电应按下列顺序和要求操作 (31)8.3IT 设备下电应按下列顺序和要求操作 (32)8.4IT 设备发生故障时应按下列要求操作 (32)8.5安全操作要求 (32)8.6绝缘监察装置检查 (33)8.7日常巡视检查项目 (33)附录 A：IT 设备对高压直流供电的适应性要求 (34)附录 B：IT 设备上电前对直流电源供电适应性的测试方法 (35)附录 C：IT 设备不能正常启动者不能正常工作处理方法 (36)附录 D：IT 设备和数据设备供电电源的过渡建议 (37)附录 E：导线颜色及截面积的相关规定 (39)附录 F：通信用240V（HVDC）适用设备（部分） (41)通信用 240V 高压直流(HVDC)供电系统技术应用指导意见1概述1.1基本概况1、交流 UPS 供电存在的问题随着通信网络和业务需求的不断发展，通信设备对电源安全供电要求也越来越高。
实用文档中国联通通信机房配套设备技术规范第五分册 -48V直流供电系统技术规范V1.0China Unicom Telcom Station Ancillary Equipments Technical Specifications Part 5: -48V DC Power Supply System Technical Specification（V1.0）中国联通公司发布目次目次.............................................................................. I 前言............................................................................. II -48V直流供电系统技术规v1.0 .. (1)1 适用围 (1)2 规性引用文件 (1)3 名词解释 (1)4 总则 (2)5 环境要求 (2)5.1 -48V高频开关电源设备 (2)5.2 蓄电池组温度围要求 (2)5.3 机房洁净度要求 (3)5.4 设备使用地点 (3)6 系统组成 (3)7 设备配置 (4)7.1 设备配置原则 (4)7.2 高频整流模块的配置 (4)7.3 直流配电设备的配置 (4)7.4 各级开关选择及配置 (5)8 -48V直流设备主要技术要求 (5)8.1 交流输入 (5)8.2 直流输出 (5)8.3 整流模块 (6)8.4 蓄电池管理功能 (7)8.5 系统总体技术要求 (8)8.6 保护功能 (8)8.7 系统电磁兼容性 (9)8.8 系统可靠性 (10)9 导线的选择和布放 (10)9.1 导线的选择 (10)9.2 导线的布放 (11)10 监控系统要求 (11)11 接地与安全要求 (11)11.1 接地要求 (11)11.2 安全要求 (11)前言本规为中国联通通信机房配套设备技术规，共分为八个分册，分别为：第一分册 240V直流供电系统技术规V1.0第二分册 UPS供电系统技术规V1.0第三分册柴油发电机组技术规V1.0第四分册燃气轮机发电机组技术规V1.0第五分册 -48V直流供电系统技术技术规V1.0第六分册阀控式密封铅酸蓄电池技术规V1.0第七分册局房专用空调设备技术规V1.0第八分册高压输电系统对通信系统影响的防护规V1.0本分册为第五分册 -48V直流供电系统技术技术规V1.0，适用于中国联通通信用-48V直流供电系统的选型、验收和维护管理。
通信用240v直流供电系统技术要求通信用240V直流供电系统技术要求引言：随着信息技术的快速发展，通信设备对于供电系统的要求也越来越高。
传统的交流供电系统在一些特殊场景下存在一些问题，因此直流供电系统逐渐成为通信设备的主要供电方式之一。
本文将针对通信用240V直流供电系统的技术要求进行探讨，以帮助读者更好地了解和应用这一技术。
一、供电系统稳定性要求通信设备对供电系统的稳定性要求非常高。
在通信用240V直流供电系统中，供电系统应具备以下特点：1. 稳定的电压输出：供电系统应能够提供稳定的240V直流电压，以确保通信设备正常运行。
2. 快速响应能力：供电系统应具备快速响应的能力，能够在电网异常情况下迅速切换到备用电源，以保证通信设备的持续供电。
3. 低噪声干扰：供电系统应具备低噪声干扰的特点，以避免对通信信号的影响。
二、供电系统安全性要求供电系统安全性对于通信设备的正常运行至关重要。
通信用240V直流供电系统应满足以下安全性要求：1. 绝缘性能良好：供电系统应具备良好的绝缘性能，以避免电流泄露和触电危险。
2. 过载保护功能：供电系统应具备过载保护功能，能够在电流超过额定值时自动切断电源，以保护通信设备的安全运行。
3. 短路保护功能：供电系统应具备短路保护功能，能够在短路情况下自动切断电源，以避免火灾等安全事故的发生。
三、供电系统效率要求供电系统的效率直接关系到通信设备的能耗和运行成本。
通信用240V直流供电系统应满足以下效率要求：1. 高效率转换：供电系统应具备高效率的电能转换功能，以降低能耗和运行成本。
2. 低功耗待机：供电系统在通信设备空闲或低负载状态下应具备低功耗待机功能，以减少不必要的能源浪费。
3. 节能模式：供电系统应具备节能模式，能够自动调节供电功率，在保证通信设备正常运行的前提下降低能耗。
四、供电系统可靠性要求通信设备往往需要长时间稳定运行，因此供电系统的可靠性要求非常高。
通信用240V直流供电系统应满足以下可靠性要求：1. 高可靠性设计：供电系统应采用高可靠性的设计方案，包括备份供电、冗余电源等，以确保通信设备的持续供电。

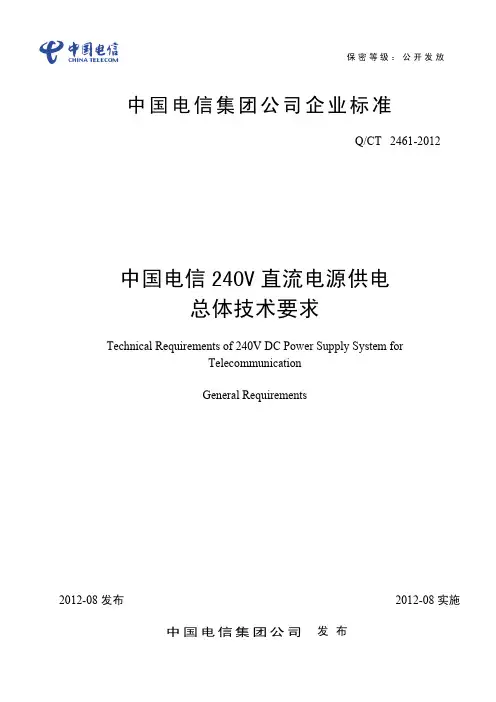

中国电信集团公司企业标准Q/CT 2461-2012中国电信240V 直流电源供电总体技术要求Technical Requirements of 240V DC Power Supply System for TelecommunicationGeneral Requirements2012-08发布 2012-08实施中国电信集团公司发布 保密等级：公开发放Q/CT 2461—2012目次前言 (II)引言 (III)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 基本原则 (3)5 系统技术要求 (3)6 整流要求 (6)7 监控告警能力要求 (6)8 绝缘监察要求 (6)9 直流配电要求 (7)10 安全要求 (9)11 受电设备电源要求 (10)12 受电通信设备电源适应性要求 (11)13 运行维护管理要求 (11)附录A（资料性附录）部分基础标准、规范清单 (13)附录B（资料性附录）专用用仪表工具清单 (16)Q/CT 2461—2012前言Q/CT 2462-2012《中国电信240V直流电源供电总体技术要求》与Q/CT 2461-2012《中国电信240V 直流电源供电总体技术要求》共同构成通信用240V直流供电系统的系列标准。
本标准参考了中国电信[2010]851号《关于印发通信用240V直流供电系统节能试点技术指导意见（暂行）的通知》的相关内容。
本标准按照GB/T 1.1—2009给出的规则起草。
本标准包含中国电信的专利等知识产权，相关厂商需经中国电信授权方可使用本标准。
本标准由中国电信集团公司提出并归口。
本标准起草单位：本标准由中国电信集团公司网络运行维护部组织制定，中国电信股份有限公司广州研究院起草。
本标准主要起草人：杨世忠、杜民、侯福平、赖世能、孙文波本标准于2012年8月首次发布。
引言长期以来，用交流电供电的通信设备都是采用交流UPS设备做供电保障，但由于交流UPS自身特点决定了其无法满足电信级供电保障要求，给通信网络运行保障带来了很大的困难，交流UPS供电掉电事故层出不穷。

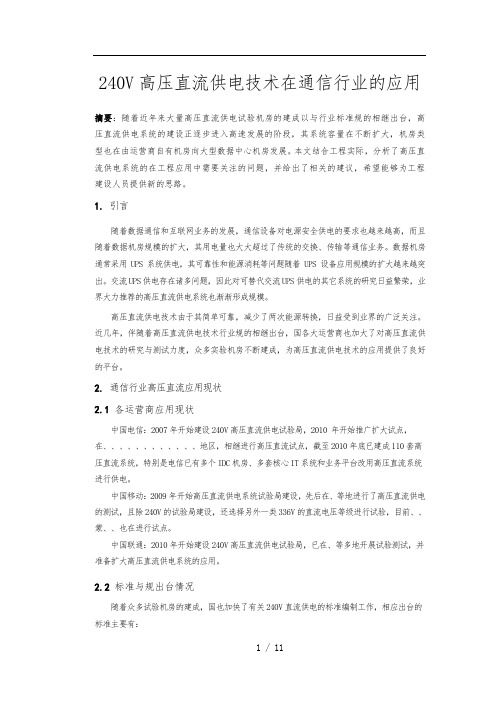

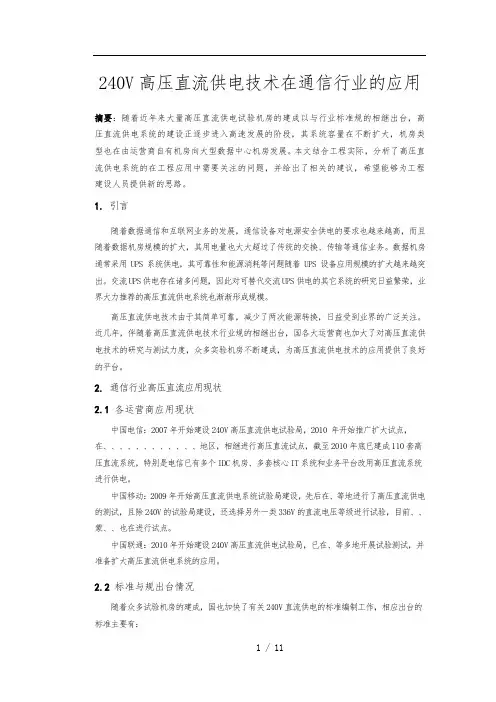

240V高压直流供电技术在通信行业的应用摘要：随着近年来大量高压直流供电试验机房的建成以与行业标准规的相继出台，高压直流供电系统的建设正逐步进入高速发展的阶段，其系统容量在不断扩大，机房类型也在由运营商自有机房向大型数据中心机房发展。
本文结合工程实际，分析了高压直流供电系统的在工程应用中需要关注的问题，并给出了相关的建议，希望能够为工程建设人员提供新的思路。
1. 引言随着数据通信和互联网业务的发展，通信设备对电源安全供电的要求也越来越高，而且随着数据机房规模的扩大，其用电量也大大超过了传统的交换、传输等通信业务。
数据机房通常采用UPS系统供电，其可靠性和能源消耗等问题随着UPS设备应用规模的扩大越来越突出。
交流UPS供电存在诸多问题，因此对可替代交流UPS供电的其它系统的研究日益繁荣，业界大力推荐的高压直流供电系统也渐渐形成规模。
高压直流供电技术由于其简单可靠，减少了两次能源转换，日益受到业界的广泛关注。
近几年，伴随着高压直流供电技术行业规的相继出台，国各大运营商也加大了对高压直流供电技术的研究与测试力度，众多实验机房不断建成，为高压直流供电技术的应用提供了良好的平台。
2. 通信行业高压直流应用现状2.1 各运营商应用现状中国电信：2007年开始建设240V高压直流供电试验局，2010 年开始推广扩大试点，在、、、、、、、、、、、、地区，相继进行高压直流试点，截至2010年底已建成110套高压直流系统，特别是电信已有多个IDC机房、多套核心IT系统和业务平台改用高压直流系统进行供电。
中国移动：2009年开始高压直流供电系统试验局建设，先后在、等地进行了高压直流供电的测试，且除240V的试验局建设，还选择另外一类336V的直流电压等级进行试验，目前、、蒙、、也在进行试点。
中国联通：2010年开始建设240V高压直流供电试验局，已在、等多地开展试验测试，并准备扩大高压直流供电系统的应用。
2.2 标准与规出台情况随着众多试验机房的建成，国也加快了有关240V直流供电的标准编制工作，相应出台的标准主要有：1、通信标准类技术报告：通信用240V直流供电系统技术要求（YDB_037-2009）。

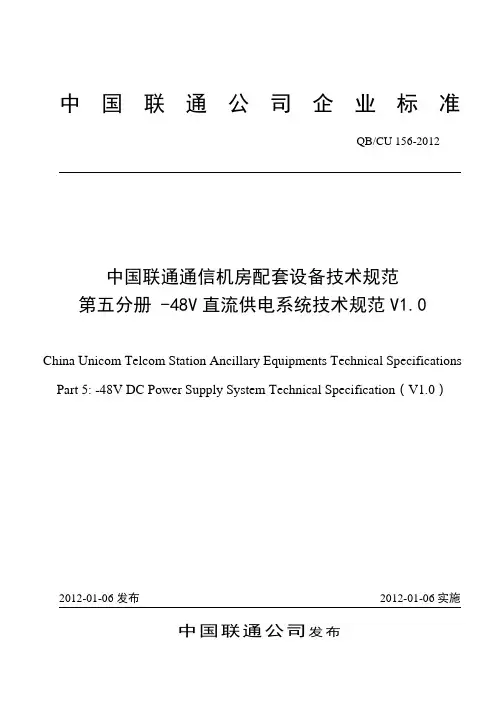

中国联通通信机房配套设备技术规范第五分册 -48V直流供电系统技术规范V1.0China Unicom Telcom Station Ancillary Equipments Technical Specifications Part 5: -48V DC Power Supply System Technical Specification（V1.0）中国联通公司发布目次目次.............................................................................. I 前言............................................................................. II -48V直流供电系统技术规范v1.0. (1)1 适用范围 (1)2 规范性引用文件 (1)3 名词解释 (1)4 总则 (2)5 环境要求 (2)5.1 -48V高频开关电源设备 (2)5.2蓄电池组温度范围要求 (2)5.3机房洁净度要求 (3)5.4设备使用地点 (3)6 系统组成 (3)7 设备配置 (4)7.1设备配置原则 (4)7.2高频整流模块的配置 (4)7.3直流配电设备的配置 (4)7.4各级开关选择及配置 (5)8 -48V直流设备主要技术要求 (5)8.1交流输入 (5)8.2直流输出 (5)8.3整流模块 (6)8.4蓄电池管理功能 (7)8.5系统总体技术要求 (8)8.6保护功能 (8)8.7系统电磁兼容性 (9)8.8系统可靠性 (10)9 导线的选择和布放 (10)9.1导线的选择 (10)9.2导线的布放 (11)10 监控系统要求 (11)11 接地与安全要求 (11)11.1接地要求 (11)11.2安全要求 (11)前言本规范为中国联通通信机房配套设备技术规范，共分为八个分册，分别为：第一分册 240V直流供电系统技术规范V1.0第二分册 UPS供电系统技术规范V1.0第三分册柴油发电机组技术规范V1.0第四分册燃气轮机发电机组技术规范V1.0第五分册 -48V直流供电系统技术技术规范V1.0第六分册阀控式密封铅酸蓄电池技术规范V1.0第七分册局房专用空调设备技术规范V1.0第八分册高压输电系统对通信系统影响的防护规范V1.0本分册为第五分册 -48V直流供电系统技术技术规范V1.0，适用于中国联通通信用-48V直流供电系统的选型、验收和维护管理。

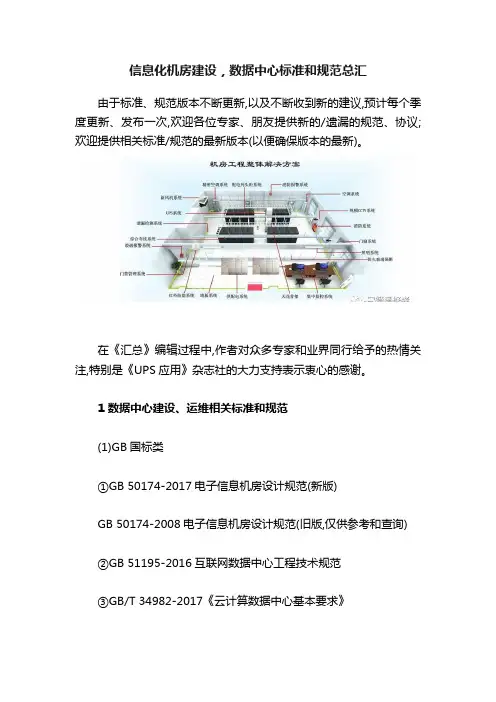

信息化机房建设，数据中心标准和规范总汇由于标准、规范版本不断更新,以及不断收到新的建议,预计每个季度更新、发布一次,欢迎各位专家、朋友提供新的/遗漏的规范、协议;欢迎提供相关标准/规范的最新版本(以便确保版本的最新)。
在《汇总》编辑过程中,作者对众多专家和业界同行给予的热情关注,特别是《UPS应用》杂志社的大力支持表示衷心的感谢。
1 数据中心建设、运维相关标准和规范(1)GB国标类①GB 50174-2017电子信息机房设计规范(新版)GB 50174-2008电子信息机房设计规范(旧版,仅供参考和查询)②GB 51195-2016互联网数据中心工程技术规范③GB/T 34982-2017《云计算数据中心基本要求》④GB 50462-2015数据中心基础设施施工及验收规范老版本:GB 50462-2008数据中心基础设施施工及验收规范(老版本,应该已经废除,仅供参考和查询)⑤GB/T 22239-2008信息系统安全等级保护基本要求(PDF版本下载,来自百度网盘)⑥数据中心场地基础设施运维管理标准-2015首次发布,PDF电子档下载(团标,非国标,国内行业专家共同起草,实用性强)(2)邮电类-工信部行业标准(YD)①YD 5193-2014互联网数据中心(IDC)工程设计规范②YD 5194-2014互联网数据中心(IDC)工程验收规范③YD/T 2542-2013电信互联网数据中心(IDC)总体技术要求④YD/T 2543-2013电信互联网数据中心(IDC)的能耗测评方法⑤YD/T 1754-2008电信网和互联网物理环境安全等级保护要求⑥YD/T 1755-2008电信网和互联网物理环境安全等级保护检测要求⑦YD/T 1821-2008通信中心机房环境条件要求⑧YD/T 2441-2013互联网数据中心技术及分级分类标准⑨YD/T 2442-2013互联网数据中心资源占用、能效及排放技术要求和评测方法(3)中国电信规范①中国电信IDC机房设计规范-2011②中国电信灾备中心机房建设规范-2005③中国电信数据中心机房电源、空调环境设计规范-2005④中国电信Q/CT2171-2009数据设备用网络机柜技术规范(PDF 电子版本下载,来自百度网盘)⑤中国电信Q/CT2172-2009数据设备用交流电源列柜技术规范⑥中国电信Q/CT2379-2011绿色数据设备技术规范(V2.0,PDF电子版本下载,来自百度网盘)(4)中国移动规范①中国移动机房规范(V1.0)-2007年8月②中国移动电信级数据机房规范-2005年7月③中国移动电信级数据机房规范(v1.1)-2005年3月(5)中国联通规范①【QBCU008-2010】中国联通绿色IDC技术规范v1.0(6)金融类规范①JR/T0131-2015金融业信息系统机房动力系统规范【人民银行央行2015年发布】②【JR/T0132-2015】金融业信息系统机房动力系统测评规范【人民银行央行2015年发布】③JGJ284-2012金融建筑电气设计规范【住建部2012年发布】④银监会(在寻找本标准/规范,欢迎提供,谢谢)⑤【银监办发2010-114号】商业银行数据中心监管指引⑥保监会(在寻找本标准/规范,欢迎提供,谢谢)⑦***(在寻找本标准/规范,欢迎提供,谢谢)(7)BAT360类相关标准①百度IDC以及数据中心基础设施相关标准(在寻找本标准/规范,欢迎提供,谢谢)②腾讯IDC以及数据中心基础设施相关标准(在寻找本标准/规范,欢迎提供,谢谢)③阿里IDC以及数据中心基础设施相关标准(在寻找本标准/规范,欢迎提供,谢谢)④360IDC以及数据中心基础设施相关标准(在寻找本标准/规范,欢迎提供,谢谢)(8)电力、石油石化等标准/规范①电力公司(在寻找本标准/规范,欢迎提供,谢谢)②【QGDW345-2009】国家电网公司信息机房评价规范(PDF电子档下载,来自百度网盘)③石油石化(在寻找本标准/规范,欢迎提供,谢谢)(9)国际类标准/规范①【IDC标准】TIA942-2017(英文版,欢迎提供中文版)TIA-942-2010标准(旧版,中文版)②LEED-2009技术规范③ANSI-BICSI-002-2014 Data Center Design and Implementation Best Practices(在寻找本标准/规范,欢迎提供,谢谢)④ANSI-BICSI-003-2014 Building Information Modeling(BIM)Practices for Information Technology Systems(在寻找本标准/规范,欢迎提供,谢谢)⑤ANSI-TIA-942-2-2010 Telecommunications Infrastructure Standard for Data Centers Addendum2-Additional Guidelines for Data Centers(在寻找本标准/规范,欢迎提供,谢谢)⑥ANSI-TIA-942-A-2012 Telecommunications Infrastructure Standard for Data Centers(PDF电子档下载,来自百度网盘)(在寻找本标准/规范,欢迎提供,谢谢)⑦ITU-TL.1300-201111Best practices for green data centres(在寻找本标准/规范,欢迎提供,谢谢)⑧ITU-TL.1201-200403 Architecture of power feeding systems of up to 400VDC(在寻找本标准/规范,欢迎提供,谢谢)⑨ITU-TL.1200-201205 Direct current power feeding interface up to 400V at the input to telecommunication and ICT equipment(在寻找本标准/规范,欢迎提供,谢谢)⑩ITU-TL.1310-201211 Energy efficiency metrics and measurement methods for telecommunication equipment(在寻找本标准/规范,欢迎提供,谢谢)ASHRA Etc9.9-20112 UPS相关标准和产品规范①GB 7260-2008UPS不间断电源.百度云下载(PDF电子档下载,来自百度网盘)②YD/T 1095-2008通信用不间断电源(UPS)③YD/T 2165-2010通信用模块化不间断电源④中国移动关于UPS不间断电源的企业标准⑤中国移动通信企业标准《通信枢纽楼电源系统总体技术要求V1.0.0》-2008(PDF电子档下载,来自百度网盘)⑥《中国移动通信电源系统工程设计规范》(QB-J-017-2013)V1-0-0-讲义版⑦《中国移动通信电源系统工程验收规范》(QB-J-018-2013)⑧YD/T 1818-2008数据通信用电源系统(在寻找本标准/规范,欢迎提供,谢谢)3 机房精密空调相关标准和规范①机房精密空调国家标准微信阅读【GB7260-2008】②【GB/T 19413-2010】计算机和数据处理机房用单元式空气调节机③【YD/T 2061-2009,工信部发布】通信机房用恒温恒湿空调系统④GB 50243-2016通风与空调工程施工质量验收规范⑤【YD/T 2557-2013,工信部发布】通信用制冷剂泵-压缩机双循环系统技术要求和试验方法⑥YD/T 2768-2014温控设备第1部分嵌入式。

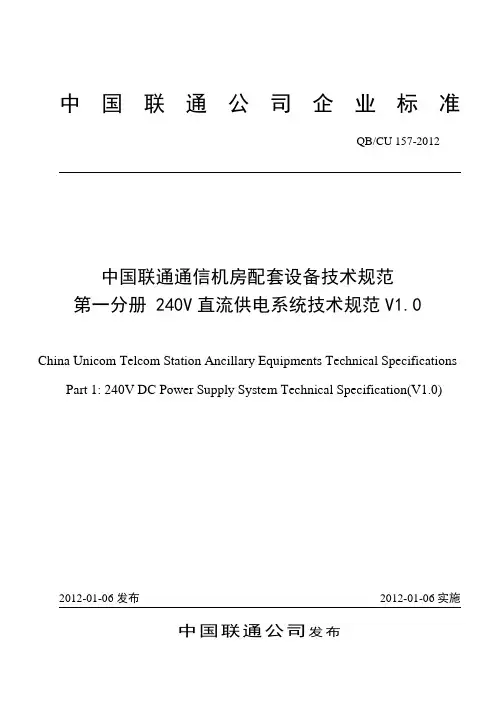

中国联通通信机房配套设备技术规范第一分册 240V直流供电系统技术规范V1.0China Unicom Telcom Station Ancillary Equipments Technical Specifications Part 1: 240V DC Power Supply System Technical Specification(V1.0)中国联通公司发布目次目次 (I)前言 (II)240V直流供电系统技术规范V1.0 (1)1 适用范围 (1)2 规范性引用文件 (1)3 名词和术语 (1)4 总则 (2)5 环境要求 (2)5.1 240V高频开关电源设备 (2)5.2 蓄电池组温度范围要求 (3)5.3 机房洁净度要求 (3)5.4 设备使用地点 (3)6 系统组成 (3)7 设备配置 (4)7.1 设备配置原则 (4)7.2 高频整流模块的配置 (4)7.3 直流配电设备的配置 (5)7.4 各级开关选择及配置 (5)8 240V直流设备主要技术要求 (6)8.1 交流输入 (6)8.2 直流输出 (6)8.3 整流模块 (6)8.4 蓄电池管理功能 (8)8.5 系统总体技术要求 (8)8.6 绝缘监察 (8)8.7 保护功能 (9)8.8 系统电磁兼容性 (10)8.9 系统可靠性 (10)9 导线的选择和布放 (10)9.1 导线的选择 (10)9.2 导线的布放 (11)10 监控系统要求 (11)10.1 监控系统要求 (11)10.2 告警系统要求 (12)11 接地与安全要求 (12)11.1 接地要求 (12)11.2 安全要求 (12)前言本规范为中国联通通信机房配套设备技术规范，共分为八个分册，分别为：第一分册 240V直流供电系统技术规范V1.0第二分册 UPS供电系统技术规范V1.0第三分册柴油发电机组技术规范V1.0第四分册燃气轮机发电机组技术规范V1.0第五分册 -48V直流供电系统技术技术规范V1.0第六分册阀控式密封铅酸蓄电池技术规范V1.0第七分册局房专用空调设备技术规范V1.0第八分册高压输电系统对通信系统影响的防护规范V1.0本分册为第一分册 240V直流供电系统技术规范V1.0，适用于中国联通通信用240V直流供电系统的选型、验收和维护管理。
中国联通通信机房配套设备技术规范第一分册 240V直流供电系统技术规范V1.0China Unicom Telcom Station Ancillary Equipments Technical Specifications Part 1: 240V DC Power Supply System Technical Specification(V1.0)中国联通公司发布目次目次 (I)前言 (II)240V直流供电系统技术规范V1.0 (1)1 适用范围 (1)2 规范性引用文件 (1)3 名词和术语 (1)4 总则 (2)5 环境要求 (2)5.1 240V高频开关电源设备 (2)5.2 蓄电池组温度范围要求 (3)5.3 机房洁净度要求 (3)5.4 设备使用地点 (3)6 系统组成 (3)7 设备配置 (4)7.1 设备配置原则 (4)7.2 高频整流模块的配置 (4)7.3 直流配电设备的配置 (5)7.4 各级开关选择及配置 (5)8 240V直流设备主要技术要求 (6)8.1 交流输入 (6)8.2 直流输出 (6)8.3 整流模块 (6)8.4 蓄电池管理功能 (8)8.5 系统总体技术要求 (8)8.6 绝缘监察 (8)8.7 保护功能 (9)8.8 系统电磁兼容性 (10)8.9 系统可靠性 (10)9 导线的选择和布放 (10)9.1 导线的选择 (10)9.2 导线的布放 (11)10 监控系统要求 (11)10.1 监控系统要求 (11)10.2 告警系统要求 (12)11 接地与安全要求 (12)11.1 接地要求 (12)11.2 安全要求 (12)前言本规范为中国联通通信机房配套设备技术规范，共分为八个分册，分别为：第一分册 240V直流供电系统技术规范V1.0第二分册 UPS供电系统技术规范V1.0第三分册柴油发电机组技术规范V1.0第四分册燃气轮机发电机组技术规范V1.0第五分册 -48V直流供电系统技术技术规范V1.0第六分册阀控式密封铅酸蓄电池技术规范V1.0第七分册局房专用空调设备技术规范V1.0第八分册高压输电系统对通信系统影响的防护规范V1.0本分册为第一分册 240V直流供电系统技术规范V1.0，适用于中国联通通信用240V直流供电系统的选型、验收和维护管理。
240V直流供电系统是近年来出现的一种新型供电系统，可以在不改变用电设备交流供电电压等级等兼容性的前提下，为服务器设备供电。
240V直流供电系统相较于传统的为服务器设备供电的交流UPS系统来说，在可靠性、可维护性、节能降耗方面都有较大提升。
本规范明确了中国联通通信用240V直流供电系统的组成、设备配置、导线的选择和布放、监控系统要求、接地与安全要求及240V直流设备主要技术要求等。
本规范为中国联通内部的技术性、规范性文件。
本规范与国家或行业有关标准和规范有矛盾时，应以国家或行业标准规范为准。
本规范由中国联通公司运行维护部提出。
本规范由中国联通公司技术部归口管理。
本规范起草单位：中讯邮电咨询设计院有限公司、集团公司运行维护部本规范主要起草人：王伟刘宝庆王路许伟杰本规范修改和解释权属中国联合网络通信有限公司。
240V直流供电系统技术规范V1.01 适用范围（1）本规范适用于中国联合网络通信集团有限公司（以下简称“中国联通”；中国联通各级机构分别简称为“集团公司”、“省级分公司”、“地市分公司”）运行的240V直流供电系统。
本规范适用于240V直流供电系统设备的维护管理，新建、改建、扩建240V直流供电系统工程中设计及设备选型应参照执行。
1）通信局房的240V直流供电系统设备的维护和管理适用本规范。
2）经主管部门批准同意为其他企业代为维护的240V直流供电系统设备（以下简称“对外代维”），如代维协议无其他特殊规定，其运行维护和管理参照本规范。
3）中国联通委托其他企业代为维护的240V直流供电系统设备（以下简称“委外代维”或“维护外包”），应按照本规范的要求与代维单位签订代维协议。
（2）本规范主要从240V直流供电系统的组成、设备配置、导线的选择和布放、监控系统要求、接地与安全要求及240V直流设备主要技术要求等方面进行了规定。
（3）本规范适用于中国联通通信局房为服务器设备提供电源的240V直流供电系统设备。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款：（1）YD/T 5210-2011 240V直流供电系统工程技术规范（2）YD 5098-2005 通信局（站）防雷与接地工程设计规范（3）YD/T 5040-2005 通信电源设备安装工程设计规范（4）YD/T 1821-2008 通信中心机房环境条件要求（5）YD/T 1051-2010 通信局（站）电源系统总技术要求（6）YD/T 983-1998 通信电源设备电磁兼容性限值及测量方法（7）YDB 037-2009 通信用240V直流供电系统技术要求（8）中国联通企业标准中国联通通信机房配套设备技术规范第六分册阀控式密封铅酸蓄电池技术规范V1.0（9）中国联通企业标准中国联通通信机房动力及环境集中监控管理系统技术规范V1.03 名词和术语（1）240V直流供电系统 240V DC power supply system电压等级为240V以直流方式供电的系统。
（2）绝缘监察 Insulation monitoring对直流输出与地的绝缘性能进行检测，判断是否发生接地故障或绝缘性能降低。
当发生故障或绝缘性能劣化时发出告警。
（3）悬浮方式Suspended mode系统输出的正、负极均不接地的方式。
（4）恢复时间 Recovery time恢复时间是指直流输出电压与直流输出整定值之差绝对值超出稳压精度范围处开始，恢复至小于等于并不再超过稳压精度处的这段时间。
4 总则（1）中国联通240V直流供电系统的规划及设计应遵循开放性的原则，系统应具有标准化、可在线扩充性。
（2）中国联通240V直流供电系统设计总体方案、设备选型等近期建设规模应与远期发展规划相结合，同时还应根据建设和发展情况、经济效果、设备寿命、扩建和改建的可能等因素，进行多方案技术经济比较，提高可靠性，努力降低工程造价和维护成本。
（3）设备安装设计必须贯彻国家技术政策，合理利用资源，执行国家防震、消防和环境保护等有关标准规定。
在抗震设防烈度7烈度以上（含7烈度）地区使用的系统设备，应取得工业和信息化部（含原信息产业部）电信设备抗地震性能检测合格证，未取得合格证的不得在工程中使用。
（4）应采用经国家相关机构认证及通信产品泰尔认证（TLC）的设备和成熟的技术。
5 环境要求5.1 240V高频开关电源设备（1）温度范围要求：工作环境温度范围：-5℃～+40℃；储运环境温度范围：-40℃～+70℃。
（2）相对湿度范围要求：工作相对湿度范围：≤90％（40℃±2℃）；储运相对湿度范围：≤95％（40℃±2℃）。
（3）振动：系统应能承受频率为10Hz～55Hz、振幅为0.35mm的正弦波振动。
（4）设备海拔高度要求：≤1000m。
当海拔高度＞1000m时，应按GB/T 3859.2-1993《半导体变流器应用导则》中5.2节的规定降额使用。
5.2 蓄电池组温度范围要求蓄电池组使用温度要求按照《中国联通通信机房配套设备技术规范第六分册阀控式密封铅酸蓄电池技术规范V1.0》中的规定执行。
5.3 机房洁净度要求应满足YD/T 1821-2008《通信中心机房环境条件要求》中5.1、5.2节要求。
5.4 设备使用地点不得有爆炸危险介质，周围介质不含腐蚀金属和破坏绝缘的有害气体及导电介质，不允许有霉菌存在。
6 系统组成（1）系统主要由交流配电、高频开关整流模块、直流配电、蓄电池组、监控单元、绝缘监察以及接地部分等组成。
（2）系统可分为组合式系统和分立式系统。
系统容量小于或等于300A宜采用组合式系统；分立式系统应具有较好的扩展性。
（3）组合式系统交流配电、高频开关整流模块、直流配电、监控单元、绝缘监察以及接地部分等应同机架设置，蓄电池组可单独安装。
组合式供电系统见图1。
图1 组合式供电系统（4）分立式系统的交流配电、高频开关整流模块、直流配电可以分别设置在不同的机架内，蓄电池单独安装；监控单元以及绝缘监察可安装在其中某一机架内。
分立式供电系统见图2。
图2 分立式供电系统7 设备配置7.1 设备配置原则（1）系统输出容量应根据总负载和蓄电池组均充容量进行合理选择。
（2）系统应预留扩展装置以满足远期负荷发展的需要。
（3）高频整流设备的容量应按近期负荷配置，远期负荷增加不大时，可按远期配置。
（4）系统应采用分散供电方式，单个系统的容量宜在1000A以下，最大不应超过1500A。
（5）系统的直流配电装置应按系统最大输出能力配置或预留最大输出能力的扩展端。
（6）蓄电池组的配置和容量计算参见中国联通企业标准《中国联通通信机房配套设备技术规范第六分册阀控式密封铅酸蓄电池技术规范V1.0》。
容量应按近期负荷配置，依据蓄电池组的寿命，适当考虑远期发展。
（7）系统输出必须采用悬浮方式。
7.2 高频整流模块的配置（1）高频整流模块应按n＋1冗余方式配置，其中n只主用，n≤10时，1只备用；n＞10时，每10只备用1只。
（2）主用整流模块的容量应按近期负荷电流和电池均充电流（按10小时放电率）之和确定。
7.3 直流配电设备的配置（1）直流配电设备包括直流配电屏、直流列柜及机架内直流配电单元。
配电系统方式见图3。
图3 配电系统方式（2）直流配电屏至机架内直流配电单元输出端之间的配电环节不宜超过3级。
（3）直流列柜宜设置双路输入结构；双路输入的配电设备应配备可改成单路输入的连接端子。
（4）直流列柜的输出分路数和开关容量配置应满足用电设备的需要；输出分路同时带载之和不得超过配电输入的额定容量。
（5）架内设备至架内直流配电单元输出端宜采用直接连接方式。
（6）严禁机架内直流配电单元一个断路器回路接入多台设备。
（7）直流列柜应能加装智能表计，智能表计能对输入输出分路进行能耗测量，并存储数据，同时能将测量数据送至监控系统。
7.4 各级开关选择及配置（1）直流配电全程应采用双极过流保护器件；过流保护器件应采用熔断器或直流断路器。
（2）采用的熔断器或直流断路器耐压范围应与系统电压相适应。
（3）蓄电池组正、负极过流保护装置应设在直流配电屏内，宜采用熔断器作为过流保护。
（4）当熔断器或直流断路器串级作为保护时，熔断器宜装设在直流断路器上一级，其额定电流应不小于直流断路器额定电流的2倍。
8 240V直流设备主要技术要求8.1 交流输入（1）输入电压额定值及变动范围三相380V：允许变动范围为323V～418V。
