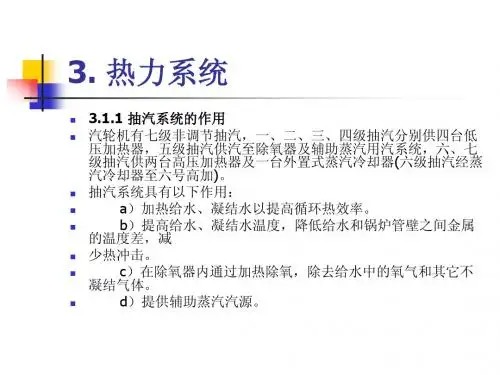

热力系统

运行优化与控制优化
运行优化：提高 热效率降低能耗
控制优化：采用 先进的控制技术 提高系统稳定性 和可靠性
优化策略：根据 系统运行情况调 整参数和策略
优化效果：提高 发电效率降低运 行成本提高系统 安全性
安全措施与环保措施
安全措施：定期 进行设备检查和 维护确保设备运 行安全
环保措施：采用 清洁能源减少污 染物排放
单击添加标题
发电厂热力系统 的流程
发电厂热力系统 的运行与控制
发电厂热力系统 概述
发电厂热力系统 的设备
发电厂热力系统 的安全与环保
热力系统定义
发电厂热力系统是发电厂中用于 将燃料转化为电能的关键部分。
热力系统的工作原理是通过燃烧 燃料产生热能将热能转化为机械 能再将机械能转化为电能。
添加标题
脱硝设备：用于去除烟 气中的氮氧化物减少环 境污染
烟囱：用于排放烟气减 少环境污染
水泵：用于输送冷却水 提高热效率
设备的维护与保养
定期检查：定期对设备进行检查 及时发现问题
润滑保养：定期对设备进行润滑 保持设备润滑
添加标题
添加标题
添加标题
添加标题
清洁保养：定期对设备进行清洁 保持设备清洁
更换配件：定期对设备进行更换 配件保持设备性能
安全与环保的未来发展
提高能源效率：通 过技术创新提高能 源利用效率降低能 源消耗和污染排放
清洁能源：推广使 用清洁能源如太阳 能、风能等减少对 传统能源的依赖
环保技术：研发和 应用环保技术如废 水处理、废气处理 等降低对环境的影 响
智能化管理：利用 大数据、人工智能 等技术实现发电厂 热力系统的智能化 管理提高安全与环 保水平
安全措施：建立 完善的安全管理 体系提高员工安 全意识

第四章
热力发电厂的热力系统
第一节 热力系统及主设备选择原则
一、 热力系统的概念及分类 1、发电厂的热力系统:发电厂的主、辅热力设备按热 功转换的顺序用管道及管道附件连接起来的能量转 换的工艺系统称为发电厂的热力系统。
2、分类 ①按应用目的和编制原则不同：原则性热力系统、全 面性热力系统。 ②按范围：全厂热力系统和局部热力系统。
2、工质损失会影响发电厂的安全、经济运行。 3、减少损失的措施：①用焊接代替法兰连接；②完 善热力系统及汽水回收方式，提高工质回收率及 热量利用率，如设置轴封冷却器和锅炉连续排污 利用系统；③提高设备及管制件的制造、安装、 维修质量；④加强运行调整，合理控制各种技术 消耗，如将蒸汽吹灰改为压缩空气或锅炉水吹灰， 锅炉、汽轮机和除氧器采用滑参数启动，再热机 组设置启动旁路系统等。 4、工质损失分为内部损失与外部损失 。 ①在发电厂内部热力设备及系统造成的工质损失称 为内部损失。 ②发电厂对外供热设备及系统造成的汽水工质损失 称为外部工质损失。
②对装有供热式机组的发电厂，选择锅炉容量和台数时， 应核算在最小热负荷工况下，汽轮机的进汽量不得低 于锅炉最小稳定燃烧负荷（一般不宜小于l/3锅炉额定 负荷）以保证锅炉的安全稳定运行。 • 选择热电厂锅炉容量时，应当考虑当一台容量最大的 锅炉停用时，其余锅炉（包括可利用的其它可靠热源） 应满足以下要பைடு நூலகம்： –热用户连续生产所需的生产用汽量； –采暖、通风和生活用热量的60％～75％，严寒地区 取上限。 • 当发电厂扩建供热机组，且主蒸汽及给水管道采用母 管制时，锅炉容量的选择应连同原有部分全面考虑。
二、发电厂类型和容量的确定 1、发电厂的类型 ：凝汽式电厂、热电厂。 2、发电厂的规划容量 ：按现有容量、发展规划、负 荷增长速度和电网结构等确定。 三、主要设备选择原则 （一）汽轮机 汽轮机的选择就是确定汽轮机单机容量、参数和台数 ①单机容量：单台汽轮机的额定电功率。最大单机容 量不宜超过所在电网总容量的10%，满足上述要求 时应优先选高效率的大容量机组。 ②汽轮机参数： 主蒸汽参数、再热蒸汽参数和背压。

平衡状态1
p1 v1
p
p2
2
压容图 p-v图
平衡状态2
p1
1
p2 v2
O
v2
v1
v
12
1-4 状态方程式
在平衡状态下，由气态物质组成的系统，只要知道两个独立的 状态参数，系统的状态就完全确定，即所有的状态参数的数值随之 确定。这说明状态参数间存在某种确定的函数关系，状态参数之间 存在着确定的函数关系，这种函数关系就称为热力学函数。
（2）当系统处于热力学平衡状态时，只要没有外界的影响， 系统的状态就不会发生变化。
（3）整个系统可用一组具有确定数值的温度、压力及其他参
? 数来描述其状态。
10
经验表明，确定热力学系统所处平衡状态所需的独立状 态参数的数目，就等于系统和外界间进行能量传递方式的数 目。对于工程上常见的气态物质组成的系统，系统和外界间传递 的能量只限于热量和系统容积变化所作的功两种形式，因此只需 要两个独立的状态参数即可描述一个平衡状态。
3、平衡状态、稳定状态、均匀状态
（1）关于稳定状态与平衡状态
稳定状态时，状态参数虽不随时间改 变，但它是依靠外界影响来维持的。而平 衡状态是不受外界影响时，参数不随时间 变化的状态。
85℃ 20℃
90℃
15℃
铜棒
平衡必稳定，稳定未必平衡。
（2）关于均匀状态与平衡 水
质统称为外界。 通常选取工质作为热力学系统，把高温热源、低温热源
等其他物体取作外界。
3、边界 ——热力学系统和外界之间的分界面称为边界。
边界可以是固定的，也可以是移动的； 边界可以是实际的，也可以是假想的。
3
二、热力学系统的分类 依据——有无物质或能量的交换

状态方程
简单可压缩系统：N = n + 1 = 2
绝热简单可压缩系统 N = ?
状态方程 基本状态参数（p,v,T)之间 的关系
v f ( p,T) f ( p,v,T) 0
状态方程的具体形式
状态方程的具体形式取决于工质的性质 理想气体的状态方程
pv RT pV mRT
实际工质的状态方程？？？
压缩功 膨胀功
§1-2 状态和状态参数
状态：某一瞬间热力系所呈现的宏观状况 状态参数：描述热力系状态的物理量 状态参数的特征：
1、状态确定，则状态参数也确定，反之亦然 2、状态参数的积分特征：状态参数的变化量
与路径无关，只与初终态有关 3、状态参数的微分特征：全微分
状态参数的微分特征
设 z =z (x , y)
要实现连续作功，必须构成循环
定义：
热力系统经过一系列变化回到初 态，这一系列变化过程称为热力循环。
分类：
过程
可逆 不可逆
可逆循环 循环
不可逆循环
正循环
正循环：顺时针方向
p1
T
2
2 V 净效应：对外作功
1
S 净效应：吸热
逆循环
逆循环：逆时针方向
p1
T
2
2 V 净效应：对内作功
1
S 净效应：放热
热力循环的评价指标
引入可逆过程的意义
准静态过程是实际过程的理想化过程， 但并非最优过程，可逆过程是最优过程。
可逆过程的功与热完全可用系统内工质 的状态参数表达，可不考虑系统与外界 的复杂关系，易分析。
实际过程不是可逆过程，但为了研究方 便，先按理想情况（可逆过程）处理， 用系统参数加以分析，然后考虑不可逆 因素加以修正。
