汽车辅助电气设备结构及工作原理说课讲解

汽车辅助电器设备的工作原理汽车辅助电器设备是现代汽车的重要组成部分，其工作原理包括以下几个方面：1. 车载电瓶车载电瓶是汽车电器系统的核心部件之一，它主要负责存储电能，以供各种电器设备使用。

当发动机运转时，车载发电机会为电瓶充电，同时电瓶会通过电瓶正极与外界相连，为车内各种电器设备提供所需的电源。

2. 发动机控制模块发动机控制模块是集成在车辆电气系统中的一种计算控制设备，它主要用于监测和调节发动机的运行状态。

控制模块会不断地获取发动机的各种参数数据，如转速、进气压力、冷却液温度等，并根据这些数据实时调整发动机开关和燃油喷射系统的工作，以保证发动机的最佳工作状态。

3. 电动马达电动马达是汽车辅助电器设备中的重要部件之一，它主要用于驱动各种辅助设备的工作，如电动窗户、电动天窗、电动座椅调节、风扇等。

电动马达工作的原理是将电能转化为机械能，通过转轴的旋转带动辅助设备进行工作。

4. 车载音响车载音响是车辆辅助电器设备中的重要部分，它主要用于播放音乐和收听广播。

车载音响工作的原理是将音频信号转化为声音，通过扬声器将声音传播到车内空间。

同时，车载音响还支持各种音源输入方式，如CD、MP3、USB、AUX等。

5. 空调系统汽车空调系统是车辆辅助电器设备中的不可或缺的部分，它主要用于调节车内温度和湿度，提供舒适的行车环境。

空调系统工作的原理是将压缩机压缩的制冷剂传递到车内，利用蒸发和冷凝的方式进行制冷。

同时，控制模块可以根据车内外的温度和湿度差异进行自动调节，以提供最佳的舒适度。

以上就是汽车辅助电器设备的一些常见工作原理，了解这些原理不仅可以提高我们对汽车电器设备的认知，还能为后期的维护和保养提供一定的指导意义。

课程安排
本课程总课时数为60学时，其中理论教学30学时，实践教学30学时。教学内容应按照由浅入深、由易 到难的原则进行安排，同时注重理论与实践相结合，强化实践教学环节。
02
汽车电气设备构造
电源系统
01
02
03
蓄电池
蓄电池是汽车电源系统的 重要组成部分，主要作用 是储存电能和提供启动电 流。
发电机
03
汽车电气设备检修基础
检修工具与使用方法
跨接线
用于检查电路中的断路和接触不良故障。
数字万用表
用于测量电压、电流、电阻、电容等电气 参数。
试灯
用于检查电路的导线和元件是否带电。
其他工具
如扳手、钳子、螺丝刀等，用于拆卸和紧 固电气部件。
检修流程与注意事项
安全第一
确保在操作过程中不会对自身和他 人造成伤害。
发电机是汽车电源系统的 核心部件，主要作用是在 发动机运转时为全车用电 设备提供直流电。
调节器
调节器的作用是调节发电 机输出电压，使其保持稳 定。
启动系统
启动机
启动机是启动系统的核心 部件，主要作用是带动发 动机旋转，使其进入工作 状态。
钥匙开关
钥匙开关是启动系统的控 制部件，用于控制启动机 的工作。
准备工具
熟悉工具的使用方法和操作流程。
断电操作
在进行检修前，先将点火开关关闭 ，并断开蓄电池负极电缆。
逐步排查
从电源开始，逐一检查各保险丝、 开关、导线连接等部位，找出故障 部位。
常见故障与排除方法
保险丝烧断
检查用电设备的负载是否过载，更换合适的保险丝。
灯泡不亮
检查线路是否断路或灯泡是否损坏，更换合适的灯泡。
课程作用

2.用水砂纸打磨。当雨刷片出现刮水不良时，试试下面的方法看看能否 使它重获青春:先将雨刷片与风挡玻璃分离，用水浸湿雨刷片，用800号 水砂纸将雨刷片来回磨4～5次，再用清水清洗干净后放回风挡即可。
这种方法的原理主要是利用水砂纸将雨刷片因灰尘、冷暖温度变化所造 成的小变形磨平。
3.避免无水干刮。使用雨刷器首要的前提当然是要在有雨水的情况下使 用，绝不可以无水干刮。不然的话，会造成雨刷器橡胶刮片和雨刷电机 的损坏。
2）雨刮器的故障检修 雨刮器的故障包括两大方面：一个是电路方 面的故障，一个是机械方面的故障，因此，在 对雨刮器的故障进行检修之前，首先要确定是 电路故障还是机械故障。最简单的方法就是从 电动机上拆下连接刮水片的雨刮臂，拧开刮水 器开关，观察电动机的运行，如果电动机工作 正常则是机械问题。雨刮器系统常见的故障有： 刮水器完全不工作、刮水器某个档位不工作、 间断性工作、持续操作不停及刮水片不能复位 等。
（1）雨刮器 1）间歇及电器的工作原理：
间歇性档用于当雨水较少时使电动机工作在间歇状态，由间歇 继电器控制，雨刷器开关打到间歇档，电流从蓄电池正极→点火开关 →间歇继电器B柱→电阻R→三极管VT2基极。此时VT2导通，继电 器线圈中有电流经过产生磁场，则K1吸合，K2断开。当K1吸合时， 电流经间歇继电器B柱→K1→S2柱→刮水器开关S→+1→雨刷电机 B2→B1→搭铁，雨刷以低速运转。当雨刷以低速运转时，电流经雨 刷电机1号触点→S1→R2→给电容C充电，此时因电压低二极管D截 止。
汽车辅助电器系统
1.重点：电控雨刷、门窗、座椅和后视镜的等电器辅助系统的结构及原理， 掌握现代汽车辅助系统常见故障现象及诊断思路及更换流程。
2.难点：辅助电器系统的电路图的识读。
3.新增知识：本章完善了各辅助电器的工作原理并加于电路图进行说明； 在电控雨刷及车窗的内容中，增加了新的车型电路及详细的故障分析； 删除了电动天窗的内容，补充了加装倒车雷达的方法。

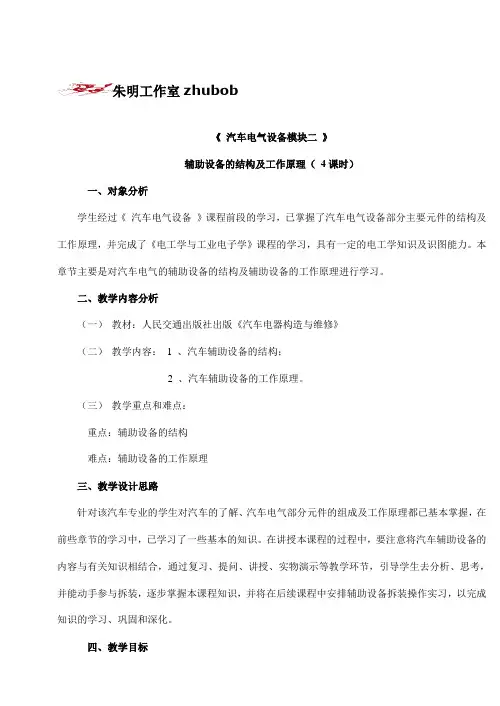

朱明工作室zhubob《汽车电气设备模块二》辅助设备的结构及工作原理（4课时）一、对象分析学生经过《汽车电气设备》课程前段的学习，已掌握了汽车电气设备部分主要元件的结构及工作原理，并完成了《电工学与工业电子学》课程的学习，具有一定的电工学知识及识图能力。

本章节主要是对汽车电气的辅助设备的结构及辅助设备的工作原理进行学习。

二、教学内容分析（一）教材：人民交通出版社出版《汽车电器构造与维修》（二）教学内容：1 、汽车辅助设备的结构；2 、汽车辅助设备的工作原理。

（三）教学重点和难点：重点：辅助设备的结构难点：辅助设备的工作原理三、教学设计思路针对该汽车专业的学生对汽车的了解、汽车电气部分元件的组成及工作原理都已基本掌握，在前些章节的学习中，已学习了一些基本的知识。

在讲授本课程的过程中，要注意将汽车辅助设备的内容与有关知识相结合，通过复习、提问、讲授、实物演示等教学环节，引导学生去分析、思考，并能动手参与拆装，逐步掌握本课程知识，并将在后续课程中安排辅助设备拆装操作实习，以完成知识的学习、巩固和深化。

四、教学目标（一）知识领域的教学目标1 、明确汽车辅助设备的在汽车上的作用。

2 、懂得汽车辅助设备的组成。

3 、掌握汽车辅助设备的工作原理。

（二）能力发展的教学目标能认识汽车辅助设备的结构通过实物能知道各零部件的名称。

参与辅助设备的拆装实习，为全面理解汽车的整体运作与维修打下基础。

（三）情感领域的教学目标学习国产CA1091 、EQ1090辅助设备的结构及工作原理，并通过参与实习，体验学习兴趣和乐趣，克服对学习的畏难情绪，明确到只有掌握好这门课程，才能更好地从事及提高维修现代汽车的水平。

五、教学过程（一）实现目标（l ）的教学活动[复习、提问] 汽车上辅助设备有那些？[ 回答] 1 至2 个学生[提问] 汽车上辅助设备有那些？[ 回答] 1 至2 个学生[ 引人新课] 汽车辅助设备的结构及工作原理[ 分析] 1 、各辅助设备在汽车上的安装部位；2 、各辅助设备的结构。
