汽车辅助电器设备的工作原理汽车辅助电器设备是现代汽车的重要组成部分，其工作原理包括以下几个方面：1. 车载电瓶车载电瓶是汽车电器系统的核心部件之一，它主要负责存储电能，以供各种电器设备使用。
当发动机运转时，车载发电机会为电瓶充电，同时电瓶会通过电瓶正极与外界相连，为车内各种电器设备提供所需的电源。
2. 发动机控制模块发动机控制模块是集成在车辆电气系统中的一种计算控制设备，它主要用于监测和调节发动机的运行状态。
控制模块会不断地获取发动机的各种参数数据，如转速、进气压力、冷却液温度等，并根据这些数据实时调整发动机开关和燃油喷射系统的工作，以保证发动机的最佳工作状态。
3. 电动马达电动马达是汽车辅助电器设备中的重要部件之一，它主要用于驱动各种辅助设备的工作，如电动窗户、电动天窗、电动座椅调节、风扇等。
电动马达工作的原理是将电能转化为机械能，通过转轴的旋转带动辅助设备进行工作。
4. 车载音响车载音响是车辆辅助电器设备中的重要部分，它主要用于播放音乐和收听广播。
车载音响工作的原理是将音频信号转化为声音，通过扬声器将声音传播到车内空间。
同时，车载音响还支持各种音源输入方式，如CD、MP3、USB、AUX等。
5. 空调系统汽车空调系统是车辆辅助电器设备中的不可或缺的部分，它主要用于调节车内温度和湿度，提供舒适的行车环境。
空调系统工作的原理是将压缩机压缩的制冷剂传递到车内，利用蒸发和冷凝的方式进行制冷。
同时，控制模块可以根据车内外的温度和湿度差异进行自动调节，以提供最佳的舒适度。
以上就是汽车辅助电器设备的一些常见工作原理，了解这些原理不仅可以提高我们对汽车电器设备的认知，还能为后期的维护和保养提供一定的指导意义。
汽车电气设备概述汽车电气设备，是指在汽车中用于电力传输、控制和辅助功能的各种电器设备。
随着汽车技术的不断发展，汽车电气设备的功能和复杂性也在不断提高，为汽车提供了更加安全、舒适和智能的驾驶体验。
主要组成汽车电气设备主要由以下几个部分组成：1. 电池和电源管理系统：汽车电池作为电气设备的能量来源，负责为整个电气系统供电。
电源管理系统则负责监控和控制电池的充电和放电过程，以保证电池的工作状态和寿命。
2. 发电机和充电系统：发电机负责在发动机运转时产生电能，用于充电电池和为电气设备供电。
充电系统则包括电源线路、整流器和电压调节器等组件，用于将发电机产生的交流电转换为汽车电气设备所需的直流电。
3. 电动机和驱动系统：电动机用于驱动汽车的各种功能，如动力及辅助系统。
驱动系统包括电机驱动控制器、电机传动、传感器等组件，用于控制和调节电动机的工作状态。
4. 控制单元和传感器：汽车电气系统的控制单元包括发动机控制单元、车载电脑、车身电控单元等，用于监测和控制各个电气设备的工作状态和性能。
传感器则负责感知汽车各个部位的信息，为控制单元提供数据，以实现各种功能。
5. 照明系统：照明系统包括车灯、仪表盘灯、内饰灯等，用于提供车辆的照明功能。
随着LED技术的发展，汽车照明系统的亮度和节能性能得到了大幅提升。
功能和应用汽车电气设备的功能和应用非常广泛，下面我们将介绍其中一些重要的功能和应用：1. 启动和点火系统：汽车电气系统的启动和点火系统负责将电能转换为机械能，启动发动机。
点火系统则用于提供发动机燃烧所需的高压电火花，以引燃燃料混合气。
2. 车载音响和娱乐系统：汽车音响和娱乐系统是为了提供音乐、视频和互联网等多媒体娱乐功能而设计的。
现代汽车音响系统不仅具备良好的音质和音效效果，还可以与智能手机和其他设备进行无线连接。
3. 刹车和稳定控制系统：汽车电气系统的刹车和稳定控制系统用于控制车辆的制动和稳定性。
例如，防抱死刹车系统（ABS）可以通过控制刹车压力，防止车轮在紧急制动时锁死，提高刹车效果和操控稳定性。
介绍汽车电气设备汽车电气设备是现代汽车中不可或缺的重要组成部分，它们为汽车的安全性、舒适性和功能提供了基础支持。
本文将对汽车电气设备的主要功能和常见的设备进行介绍，帮助读者更好地了解汽车电气设备的作用和重要性。
一、汽车电气设备的主要功能1. 供电系统：汽车电气设备的一个重要功能是提供电力供应。
汽车的电池通过发电机充电，为整个车辆的电子设备提供稳定的电力。
供电系统还包括保险丝、电线和连接器等，确保电力正常传输。
2. 点火系统：点火系统是启动汽车发动机的关键部件。
它通过点火线圈将电力转换为高压电流，点燃汽车发动机中的燃料混合物。
点火系统的准确性和可靠性直接影响到汽车的启动性能和燃烧效率。
3. 灯光系统：汽车的灯光系统包括前大灯、尾灯、转向灯、刹车灯等。
它们不仅在夜间提供照明，还在行驶中发出信号，提醒其他车辆和行人。
现代汽车的灯光系统中普遍采用LED技术，具有高亮度、低能耗和长寿命等优点。
4. 仪表盘和控制系统：汽车的仪表盘上配备了各种指示灯和仪表，用于显示车辆的运行状态和故障警告。
控制系统则包括空调控制、音响控制、导航系统等，为驾驶者提供便利和舒适。
5. 安全系统：现代汽车的安全系统涵盖了多个方面，包括制动系统、稳定控制系统、安全气囊等。
这些系统依赖于电气设备的支持，能够提供更高的安全性和稳定性。
二、常见的汽车电气设备1. 发电机：发电机是汽车电气系统的核心部件，负责将发动机的机械能转换为电能，供给整个车辆使用。
发电机还通过充电电路为电池充电，保证电池始终处于充满状态。
2. 蓄电池：蓄电池是汽车电气系统的能量储存装置，提供汽车启动所需的电流。
它还为电器设备提供电力，当发动机熄火时仍能保持供电。
3. 点火线圈：点火线圈将电池的低电压转换为发动机所需的高电压，以点燃燃料混合物。
它是发动机点火系统的核心部件，对发动机的工作效率和排放性能有重要影响。
4. 电动机：电动机在现代汽车中的应用越来越广泛，包括起动电机、空调压缩机电机、电动助力转向等。

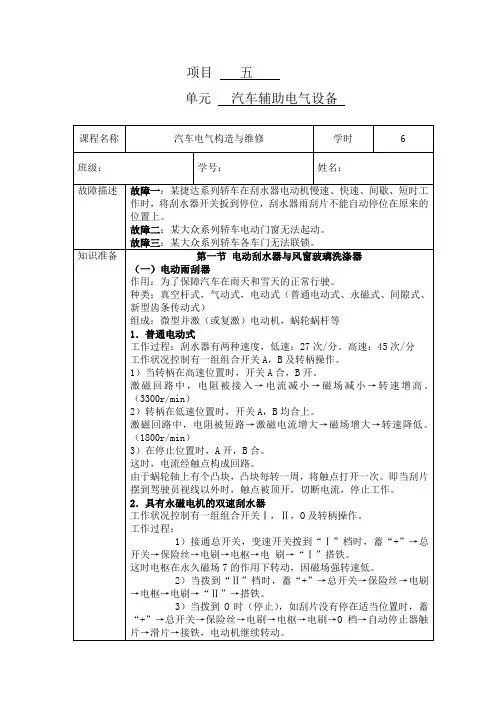

项目五单元汽车辅助电气设备课程名称汽车电气构造与维修学时 6班级：学号：姓名：故障描述故障一：某捷达系列轿车在刮水器电动机慢速、快速、间歇、短时工作时，将刮水器开关扳到停位，刮水器雨刮片不能自动停位在原来的位置上。
故障二：某大众系列轿车电动门窗无法起动。
故障三：某大众系列轿车各车门无法联锁。
知识准备第一节电动刮水器与风窗玻璃洗涤器（一）电动雨刮器作用：为了保障汽车在雨天和雪天的正常行驶。
种类：真空杆式，气动式，电动式（普通电动式、永磁式、间隙式、新型齿条传动式）组成：微型并激（或复激）电动机，蜗轮蜗杆等1．普通电动式工作过程：刮水器有两种速度，低速：27次/分。
高速：45次/分工作状况控制有一组组合开关A，B及转柄操作。
1）当转柄在高速位置时，开关A合，B开。
激磁回路中，电阻被接入→电流减小→磁场减小→转速增高。
（3300r/min）2）转柄在低速位置时，开关A，B均合上。
激磁回路中，电阻被短路→激磁电流增大→磁场增大→转速降低。
（1800r/min）3）在停止位置时，A开，B合。
这时，电流经触点构成回路。
由于蜗轮轴上有个凸块，凸块每转一周，将触点打开一次。
即当刮片摆到驾驶员视线以外时，触点被顶开，切断电流，停止工作。
2．具有永磁电机的双速刮水器工作状况控制有一组组合开关Ⅰ，Ⅱ，O及转柄操作。
工作过程：1）接通总开关，变速开关拨到“Ⅰ”档时，蓄“+”→总开关→保险丝→电刷→电枢→电刷→“Ⅰ”搭铁。
这时电枢在永久磁场7的作用下转动，因磁场强转速低。
2）当拨到“Ⅱ”档时，蓄“+”→总开关→保险丝→电刷→电枢→电刷→“Ⅱ”→搭铁。
3）当拨到O时（停止），如刮片没有停在适当位置时，蓄“+”→总开关→保险丝→电刷→电枢→电刷→O档→自动停止器触片→滑片→接铁，电动机继续转动。
3．间歇式雨刮器汽车在小雨或雾天行驶时，如用前述雨刮器的一般速度刮拭，就会使档风玻璃上的微量水份和灰尘形成一个发粘的表面。
这样不仅不能将风窗玻璃刮拭干净，相反会使玻璃更加模糊不清，留下污斑，从而影响驾驶员的视线。

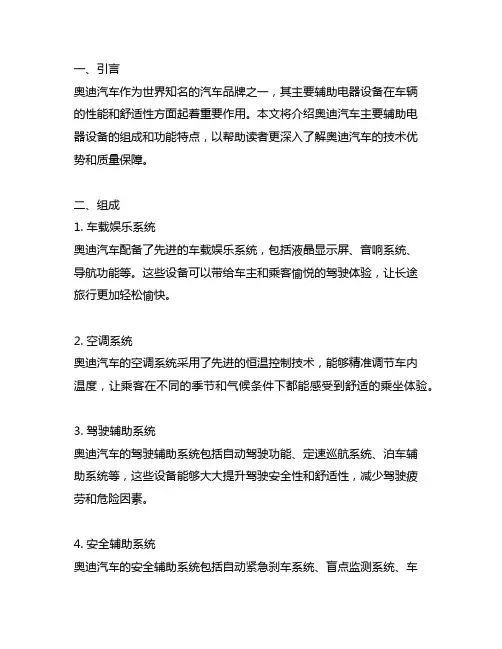

一、引言奥迪汽车作为世界知名的汽车品牌之一，其主要辅助电器设备在车辆的性能和舒适性方面起着重要作用。
本文将介绍奥迪汽车主要辅助电器设备的组成和功能特点，以帮助读者更深入了解奥迪汽车的技术优势和质量保障。
二、组成1. 车载娱乐系统奥迪汽车配备了先进的车载娱乐系统，包括液晶显示屏、音响系统、导航功能等。
这些设备可以带给车主和乘客愉悦的驾驶体验，让长途旅行更加轻松愉快。
2. 空调系统奥迪汽车的空调系统采用了先进的恒温控制技术，能够精准调节车内温度，让乘客在不同的季节和气候条件下都能感受到舒适的乘坐体验。
3. 驾驶辅助系统奥迪汽车的驾驶辅助系统包括自动驾驶功能、定速巡航系统、泊车辅助系统等，这些设备能够大大提升驾驶安全性和舒适性，减少驾驶疲劳和危险因素。
4. 安全辅助系统奥迪汽车的安全辅助系统包括自动紧急刹车系统、盲点监测系统、车道保持系统等，这些设备能够在紧急情况下及时发现并应对危险，保障驾驶安全。
5. 灯光系统奥迪汽车的灯光系统采用了先进的LED大灯和动态转向灯技术，能够提供更好的照明效果和驾驶辅助功能，提升夜间行车安全性。
三、功能特点1. 高效节能在辅助电器设备的设计和制造过程中，奥迪汽车注重节能环保，采用了先进的节能技术和材料，以降低能耗并减少对环境的影响。
2. 智能化奥迪汽车的辅助电器设备具备智能化特点，通过先进的传感器、控制系统和人机交互界面，能够实现更智能、便捷的操作和管理功能。
3. 稳定可靠奥迪汽车注重产品质量和稳定性，其辅助电器设备在设计和制造上经过严格测试和验证，确保在各种复杂的使用环境下都能保持稳定可靠的性能表现。
4. 兼顾安全与舒适性奥迪汽车的辅助电器设备在功能设计上兼顾了驾驶安全和乘坐舒适性，能够满足车主和乘客对车辆性能和舒适度的双重需求。
四、结论奥迪汽车主要辅助电器设备的组成和功能特点体现了奥迪汽车对产品质量和技术创新的不懈追求，为车主和乘客带来了更安全、舒适的驾驶体验。
期待奥迪汽车在未来能够继续引领行业技术发展，为消费者提供更优质的汽车产品和服务。
汽车辅助电气系统的组成及作用汽车辅助电气系统，这个名字听起来有点高大上，其实就是帮助我们开车的那些小玩意儿。
想象一下，你坐在车里，按下一个按钮，车窗就自动升起来了。
是不是感觉像在操控高科技的未来？这就是辅助电气系统的魅力所在！它的组成部分可不少，像电动窗户、空调、导航系统，甚至是那让你在车里听歌的音响。
每个小部件都在默默地为你的驾驶体验加分，让你出门时有种“我就是驾驭者”的感觉。
先说说电动窗户吧，那个“咔嚓”一声，窗户就自动下降，感觉像是在演一场电影。
夏天的时候，开着窗户，微风拂面，简直是享受。
冬天呢，想象一下，坐在车里，一边喝热茶，一边按着按钮，窗户就乖乖地上升，不用再手动摇动，太省事了！说到空调，这可是夏天的救星。
车一开，空调就像小精灵一样，瞬间把你包围在凉爽中。
你可以随心所欲地调节温度，热得冒汗的时候，开到最冷，瞬间就凉快下来，太爽了。
然后说到导航系统。
曾经的我们可得带着纸质地图，找个地方还得东找西找，现在有了导航，真的是科技改变生活。
你只要在手机上输入目的地，听着导航的声音，左转右转，一路畅通无阻。
就像有个隐形的朋友陪伴你，跟你说“哎呀，快到了，前面左转就对了！”这个感觉，真的是太温暖了。
再说说车载音响，开车的时候，放上你最爱的音乐，整个车内都充满了节奏。
就像在开演唱会，心情瞬间就飞起来。
你可以和朋友一起合唱，哈哈大笑，车内的氛围简直无敌。
汽车的电气系统真的是让每一次出行都充满了乐趣。
不管是短途旅行还是长途奔波，汽车里的这些小玩意儿，都在陪着你，成为了你生活的一部分。
还有那些高级一点的辅助系统，比如倒车影像、自动泊车。
这个就更厉害了，简直是老司机的福音。
你不用再担心找不到车位，车子自己就能找到位置，真的是“车无忧”了。
倒车的时候，那个画面就像是电影里的特效，简直让人觉得自己是在开未来的飞船。
汽车辅助电气系统的好处不仅仅在于方便，更在于安全。
想象一下，你开车的时候，车内的小灯闪烁，提醒你系好安全带，真的让你心里有底。
汽车辅助电器设备(总18页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除第六章：汽车辅助电器系统学习目标：1、了解刮水器、洗涤器的组成及作用2、了解刮水器、洗涤器的结构3、掌握刮水器、洗涤器拆卸工艺及注意事项学习内容：（一）、雨刮器基本知识：一、汽车刮水器的组成及作用：雨刮片雨刮电机雨刮连动杆雨刮控制开关汽车雨刮器主要包括：雨刮片、雨刮电机、雨刮连动杆、雨刮控制开关。
汽车雨刮器主要作用：除去挡风玻璃上的水、雪及沙尘，保证在不良天气时驾驶员仍具有良好的视线。
二、雨刮器的结构1、雨刮片：最终完成刮水作用的橡胶片雨刮片靠骨架支撑，铰接在弹性刮水臂上，使雨刮片紧紧贴在风挡玻璃上，当使用雨刮器时，雨刮电机会通过联动杆件带动刮水臂左右摆动，雨刮片就会在风挡玻璃上清扫雨水及杂物。
2、雨刮电机：雨刮器动力源，为直流变速电机，内有快慢两个线圈，电动机输出经蜗轮减速器减速，并改变输出方向。
雨刮电机及联动机构示意图3、联动机构：把电动机的旋转输出运动，传递到刮水臂，并转化为摆动运动。
并控制雨刮片的摆动范围。
4、雨刮控制开关：雨刮控制开关装在组合开关右手边的操作杆上，控制雨刮片的动作。
刮水电机控制方式分为:1）OFF挡:即停止挡，无论刮片运行到何种位置，当从别的挡位回到OFF挡时，电机都会利用蜗轮上的导电盘缺口，始终停留在固定的位置。
2）LO挡:即慢挡，操作杆向上拨动一格，此时电机的低速线圈通电，电机低速旋转。
用于下小雨时。
3）HI挡:即快挡，操作杆再次向上拨动一格，此时电机的高速线圈通电，电机高速旋转用于下大雨时。
4）间歇挡:有的车标注INT；有的车标注MIST。
其利用间歇继电器完成隔几秒刮一下，再隔几秒刮一下的动作。
此挡用于下小雨时。
5）喷水挡:在停止状态时，操作杆向怀中方向抬一格，此时喷水电机运转，喷出玻璃清洁水，同时刮水电机低速旋转，当操作杆回位时，停止喷水，刮水电机停到固定位置。
汽车辅助电器设备相关组成部分的工作原理汽车辅助电器设备是现代汽车中不可或缺的一部分，它们通过各种传感器和控制模块的协作，为驾驶员提供了更多的便利和安全性。
本文将以几种常见的汽车辅助电器设备为例，从其工作原理的角度进行介绍。
1. 倒车雷达倒车雷达是一种帮助驾驶员在倒车时避免碰撞的辅助设备。
它通过在汽车的后部安装多个超声波传感器，实时测量车辆与障碍物的距离，并将测量结果转化为声音或图像信号提醒驾驶员。
其工作原理主要分为三个步骤：传感器发射超声波信号，信号被障碍物反射后传回传感器，传感器测量反射信号的时间差来计算距离。
当距离过近时，系统会发出警示信号。
2. 自适应巡航控制系统自适应巡航控制系统是一种能够根据前方车辆的速度和距离自动调整车辆速度的辅助设备。
它通过车头的雷达或摄像头来感知前方车辆的位置和速度，并与车辆的控制模块进行通信，实现自动加减速的功能。
其工作原理是通过连续监测和分析前方车辆的运动状态，不断调整车辆的速度和距离，以保持与前车的安全距离。
3. 盲点监测系统盲点监测系统是一种帮助驾驶员在变道时避免盲区碰撞的辅助设备。
它通过在车辆两侧的后视镜或侧面镜上安装传感器，监测并警示驾驶员两侧车道上的车辆或物体。
其工作原理是通过传感器感知两侧车道上的物体，并与车辆的控制模块进行通信，当检测到有车辆靠近时，系统会发出声音或光线信号提醒驾驶员。
4. 雨刷感应系统雨刷感应系统是一种根据雨量自动调节雨刷速度的辅助设备。
它通过在汽车前挡风玻璃上安装雨雪传感器，感知并根据降水量自动调节雨刷的运行速度。
其工作原理是通过传感器感知前挡风玻璃上的雨滴或雪花，并与车辆的控制模块进行通信，根据降水量的大小调节雨刷的工作速度，以提供良好的视野。
总结：汽车辅助电器设备的工作原理各有不同，但都以传感器感知外部环境信息为基础，并通过与车辆的控制模块进行通信，实现对车辆行驶过程的监测和控制。
这些设备的出现，使驾驶更加便捷和安全，提高了驾驶员的驾驶体验。
辅助电气设备雨刮电机及刮水器1.作用除去挡风玻 璃上的水、雪及 沙尘，保证在不 良天气时驾驶员 仍具有良好的视 线。
2.结构原理（见右图）1、5—刮片架；2、4、6—摆杆；3、7、8—连杆； 9—蜗轮；10—蜗杆；11—永磁式电动机；12—支架雨刮电机及刮水器（1）刮水器电动机（右图） （2）三刷式电动机变速原理（下图）1—电枢 2—永久磁铁磁极 3—蜗杆 4—蜗轮 5—自动停位滑片2008.5雨刮电机及刮水器（3）永磁式双速刮 水器控制电路2008.5雨刮电机及刮水器（4）电子间歇刮 水器控制电路2008.5风窗清洗装置1．作用汽车在风沙或尘土较多 的环境中行驶时，会由于 灰尘落在挡风玻璃上而影 响驾驶员的视线。
因此很 多汽车的刮水系统中安装 了清洗装置，必要时向挡 风玻璃喷水或专用清洗液 （北方地区冬季不宜用水， 以免冻裂储液罐或输液 管），在雨刷器的配合下， 保持挡风玻璃洁净。
2．结构及组成（右图）2008.5风窗清洗装置1.桑塔纳2000 系列轿车刮 水及清洗装 置控制电路S11—刮水洗涤 器熔丝；V—前 风窗刮水电机； J31—刮水间歇 继电器；E22— 刮水洗涤开关； V5—前风窗洗 涤泵。
2008.5后窗除霜装置1．作用在较冷的季节， 车窗玻璃上会凝结上 一层霜、雾、雪或冰， 从而影响驾驶员的视 线。
为了避免水蒸气 凝结，设置了除霜 （雾）装置，需要时 可以对风窗玻璃加热。
2．组成和原理1—蓄电池；2—点火开关；3—熔丝；4—除霜器开关及指 示灯；5--除霜器（电热丝）。
2008.5电动座椅1.电动机电动座椅多采用永磁式双向 直流电动机，为防止电机过载， 电机内一般都装有断路器。
由 于座椅的类型不同，一般一个 座椅可装2个、3个、4个或6个 电机。
右图为装有4个电机的 电动座椅调节示意。
2.传动和执行机构它们的作用是把电机的旋 转运动转变成座椅的上下、前 后移动或靠背的倾斜摆动。
蜗 轮蜗杆机构是其核心部件，它 具有较大的传动比且自锁性能 良好。
2008.5电动座椅的电路原理下图是常见的电动座椅电路图。
它由前端高度调节电机、后端高度调节 电机和前后调节电机组成。
1 ． 基 本 工 作 原 理2008.5电动座椅的电路原理电动 座椅 后端 上升 时的 电流 流向 图2008.5电动座椅的电路原理具有 存储 功能 的电 动座 椅系 统示 意图2008.5电动座椅的电路原理2.实例帕萨 特B5 轿车 电动 座椅 电路 图2008.5电动座椅的电路原理2.实例奥迪A6 轿车乘 员侧电 动座椅 系统电 路图2008.5电动门窗1．作用电动门窗可以使驾驶员更加集中精力驾车，方便驾驶员及乘客 的操作。
驾驶员操作时，可以使四个车窗中的任意一个上升或下 降，乘员只能使所在的车窗上升或下降。
2．组成电动车窗主要由车窗升降器、电动机、继电器、开关等组成。
车窗升降器主要有钢丝滚筒式升降器、齿扇式升降器及齿条式升 降器等。
2008.5电动门窗的组成(1)钢丝滚筒式电动 车窗升降器 1-支架安装位置； 2-电动机安装位置 ；3-固定架；4-联 轴缓冲器；5-电动 机；6-卷丝筒；7盖板；8-调整弹簧 ；9-绳索结构；10玻璃安装位置；11滑动支架；12-弹簧 套筒；13-安装缓冲 器；14-铭牌位置； 15-均压孔；16-支 架结构。
2008.5电动门窗的组成（2）齿扇式电 动车窗升降器2008.5电动门窗的组成（3）齿条式电 动车窗升降器2008.5电动门窗的电路原理不同车型所采 用的电动车窗的电 机及其控制电路各 不相同。
电机可分 成直接搭铁式和控 制搭铁式两种。
1.直接搭铁式电机的一端直 接搭铁，电机内部 有两组磁场线圈。
通过接通不同的线 圈，使电机的转向 不同，实现车窗的 上升和下降动作， 其控制电路见右图。
2008.5电动门窗的电路原理(1)驾驶员主 控开关控制右 前车窗上升时 电流方向2008.5电动门窗的电路原理(2)独立操作 开关控制右 前车窗下降 时电流方向2008.5电动门窗的电路原理2.控制搭铁式电动车窗的 电机结构简单， 开关和控制线路 复杂一些，在实 际当中应用较广 泛。
其基本控制 电路见右图所示。
2008.5电动门窗的电路原理(1)驾驶 员主控开 关控制左 后车窗上 升时电流 方向2008.5电动门窗的电路原理(2) 独立 操作开关 控制左后 车窗下降 时电流方 向2008.5电动后视镜1．作用为了便于驾驶员调整后视镜的角度，很多轿车安装了电动后视镜， 驾驶员在行车时便可方便地对左右后视镜的角度进行随时调节。
2．组成电动后视镜主要由调整开关、双电动机、传动和执行机构、外壳 及连接件等组成。
反射镜的背后装有两套电动机和驱动器，可操纵 反射镜上下及左右转动。
通常上下方向的转动用一个电动机控制， 左右方向的转动用另一个电动机控制。
通过改变电动机的电流方向， 就可完成对后视镜的上下左右方向的调整。
为了使车能够获得最大的驻车间隙，通过尽可能狭小的路段，有 的电动后视镜还带有伸缩功能，由伸缩开关控制伸缩电机工作，使 两个后视镜整体回转伸出或缩回。
2008.5电动后视镜的工作原理（1）桑 塔纳 2000 型轿 车电 动后 视镜 控制 电路2008.5电动后视镜的工作原理（2）调 整左 侧后 视镜 使之 左转 的电 流方 向示 意图2008.5中央集控门锁现代轿车多数都选装了中央集控门锁，它可使驾驶员更加方便安 全地使用汽车。
当驾驶员用锁扣或钥匙锁定左前门时，其它三个车 门及行李舱门也同时被锁好，打开时可单独开左前车门，也可同时 打开所有车门及行李舱门。
中央集控门锁按结构形式的不同，一般有双向空气压力泵式和 微型直流电动机式两种；按控制方式不同分为不带防盗系统的中控 门锁和带防盗系统的中控门锁。
我们以不带防盗系统的微型直流电 动机式中控门锁为例进行讲解。
直流电动机式中控门锁利用控制直 流电动机的正反转来实现门锁的开、关动作。
它主要由门锁开关、 双向直流电动机、传动机构、执行机构及继电器和导线等组成。
2008.5中央集控门锁的电路原理1．基本工作 原理（1）电动门 锁电路见右图2008.5中央集控门锁的电路原理（2）左前 门锁开关在 开锁位置时 的电流方向2008.5中央集控门锁的电路原理2．实例上海别 克轿车 遥控门 锁系统 电路2008.5实训项目 雨刮器故障的诊断与检测一、目标掌握雨刮器故障诊断与检测的步骤与方法。
二、仪器与工具汽车雨刮器系统、汽车雨刮器电路图、万用表等。
三、内容1.故障分析 （1）刮水器各档都不工作 故障现象：接通点火开关后，刮水器开关无论置于哪一档位，刮水器均不工作。
主要原因：熔断器烧断；刮水电动机或刮水器开关有故障；机械传动部分故障；线路断路或插接件松脱。
诊断与排除：首先检查熔断器是否熔断，插接件是否松脱，线路有无断路；然后检查开关是否正常；最后检查电动机及机械传动部分。
2008.5实训项目 雨刮器故障的诊断与检测（2）个别档位不工作 故障现象：接通点火开关后，刮水器个别档位（低速、高速或间歇档） 不工作，其余正常。
主要原因：刮水电动机或开关有故障；间歇继电器有故障；线路断路或 插接件松脱。
诊断与排除：如果是高速或低速档不工作，可先检查该档位对应的线路 是否正常；开关是否正常；最后检查电动机电刷。
如果是间歇档不工作， 应检查刮水器开关的间歇档、所在线路及间歇继电器是否正常。
（3）雨刷不能停在正确位置 故障现象：开关断开或间歇工作时，雨刷不能停在风窗底部。
主要原因：自动停位装置损坏；刮水器开关损坏；刮水臂调整不当；线 路连接错误。
诊断与排除：首先检查刮水臂的安装是否正确；开关线路连接是否正 确；最后检查自动停位机构的触片和滑片接触是否良好。
2008.5实训项目 雨刮器故障的诊断与检测2.实例上海 别克轿车 风窗刮水 器和清洗 装置电路2008.5步骤操作方法正常不 正常1 （ 1 ） 点 火 开 关 刮水器以低速动作。
洗涤器开关在“ON”位置时，喷“RUN”位置嘴向风窗喷洗液。
释放开关后，洗液停止喷射，雨刷再动作2—4个循环后停止洗涤设备不工作2 （2）将洗涤器开关 刮水器完成一个循环后间歇1—22s再进行下一个循环。
除湿、延时、低速模保持在“ON” 位置 间歇时间可通过转动刮水器开关进行调整式不工作3 将刮水器开关转至 只要洗涤器开关在“ON”位，喷嘴就向风窗喷洗液。
刮水器Mist 、Delay“Delay”位置（脉冲 此时刮水器低速运转，在洗涤器开关释放后，雨刷再 和Lo模式都不工作延时模式）动作2—4次之后以脉冲模式工作4 （1）将刮水器开关 转至“Delay”位置刮水器以低速连续工作所有模式都不工作5 （2）保持洗涤器开 关在“ON”1—2s刮水器以高速连续工作所有模式都不工作6 刮水器开关至“Lo” 位置刮水器以低速转回停止位置开关关闭后,刮片仍 一直工作7 刮水器开关至“Hi” 位置刮水器进行一个刮水循环，然后转回停止位置Mist 、Delay 和Lo模 式不工作2008.5（1）风窗刮水器和清洗装置系统检查表实训项目 雨刮器故障的诊断与检测（2）上 海别克轿 车刮水器 所有模式 都不工作 的故障诊 断方法2008.5实训项目 雨刮器故障的诊断与检测（3）刮水器电动机总成的检测a）电动机的检测 将电动机从总成上拆下，把负电刷接蓄电池负极，正电刷和偏置电刷各接蓄电池正极一次，如果两次电机都平稳转动，且接偏置电刷时转速 较高，则说明电机正常，否则应检修或更换电机。
b）线路及连接器的检测 拔下刮水器电动机的连接器（五芯插头），将点火开关转至“RUN”位置，然后按下表检测刮水器电动机的线路及其连接器。
如果电机正常， 线路及连接器也正常，而电动机不能按要求正常运转，则应更换刮水器 电动机盖（刮水器线路板）。
2008.5实训项目 雨刮器故障的诊断与检测开关位置BCMist 10.5--150DE≤110.5--15Off10.5--15000Delay 10.5--150≤1≤1Lo10.5--150≤110.5--15Hi10.5--15 10.5--15≤110.5--152008.5实训项目 风窗清洗系统故障的诊断与检修一、目标掌握汽车风窗清洗系统的故障诊断方法。
二、仪器与工具汽车风窗清洗系统、汽车风窗清洗系统电路图、万用表等。
三、内容1．故障分析 故障现象：所有喷嘴都不工作和个别喷嘴不工作。
故障原因：清洗电机或开关损坏；线路断路或插接件松脱；清洗液液面过低或连接管脱落；喷嘴堵塞。
诊断与排除：如果所有喷嘴都不工作，先检查清洗液液面和连接管是否正常；然后检查清洗电机电路及插接件是否有断路及松脱处；再检查开关 和电机是否正常。
