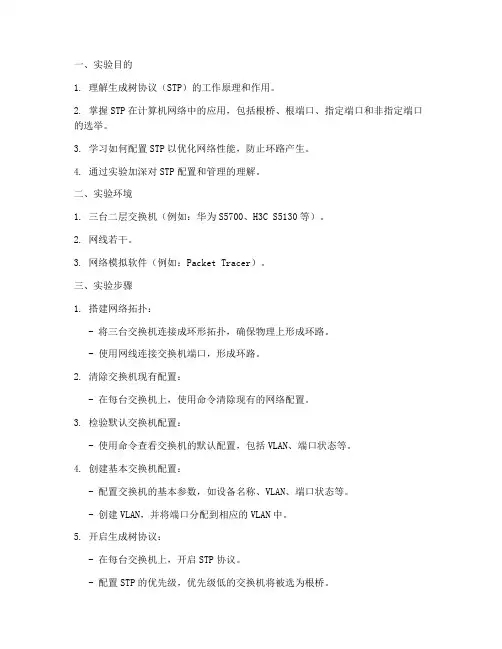

一、实验目的1. 理解生成树协议（STP）的工作原理和作用。
2. 掌握STP在计算机网络中的应用，包括根桥、根端口、指定端口和非指定端口的选举。
3. 学习如何配置STP以优化网络性能，防止环路产生。
4. 通过实验加深对STP配置和管理的理解。
二、实验环境1. 三台二层交换机（例如：华为S5700、H3C S5130等）。
2. 网线若干。
3. 网络模拟软件（例如：Packet Tracer）。

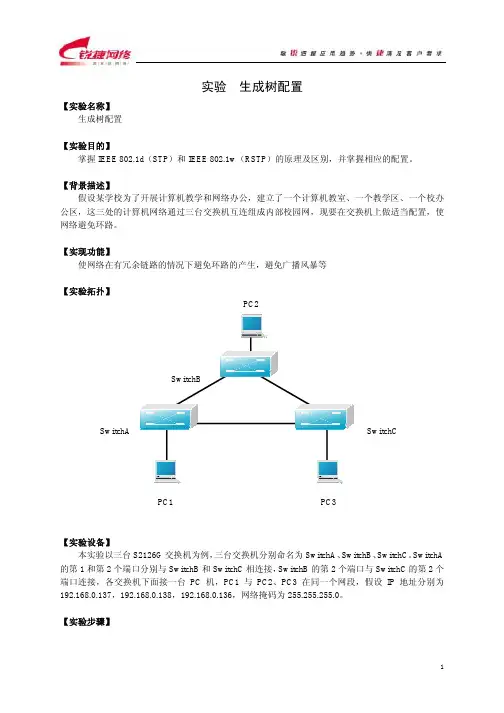

三、实验步骤1. 搭建网络拓扑：- 将三台交换机连接成环形拓扑，确保物理上形成环路。
- 使用网线连接交换机端口，形成环路。
2. 清除交换机现有配置：- 在每台交换机上，使用命令清除现有的网络配置。
3. 检验默认交换机配置：- 使用命令查看交换机的默认配置，包括VLAN、端口状态等。
4. 创建基本交换机配置：- 配置交换机的基本参数，如设备名称、VLAN、端口状态等。
- 创建VLAN，并将端口分配到相应的VLAN中。
5. 开启生成树协议：- 在每台交换机上，开启STP协议。
- 配置STP的优先级，优先级低的交换机将被选为根桥。
6. 观察STP运行情况：- 观察交换机之间的BPDU交换，了解STP协议的运行情况。
- 使用命令查看交换机的端口状态，确认哪些端口处于阻塞状态。
7. 模拟网络拓扑变更：- 断开一根连接交换机的网线，模拟网络拓扑变更。
- 观察STP的收敛过程，确认网络能够自动调整以适应拓扑变更。
8. 优化STP配置：- 根据网络需求，调整STP的配置参数，如优先级、路径开销等。
- 观察网络性能的变化，评估STP配置的优化效果。
四、实验结果与分析1. STP协议的选举过程：- 通过观察BPDU交换，确认了STP协议的选举过程。
- 优先级低的交换机被选为根桥，其他交换机根据距离根桥的距离选择根端口和指定端口。
2. STP协议的收敛过程：- 在网络拓扑变更后，STP协议能够自动调整端口状态，确保网络稳定运行。
- 通过调整STP的配置参数，可以优化网络性能，提高网络的可靠性。
