电阻电容电感基本知识及检测⽅法常⽤电⼦元器件(电阻.电容,电感)检测⽅法与经验元器件的检测是家电维修的⼀项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是⼀件千篇⼀律的事，必须根据不同的元器件采⽤不同的⽅法，从⽽判断元器件的正常与否。
特别对初学者来说，熟练掌握常⽤元器件的检测⽅法和经验很有必要，以下对常⽤电⼦元器件的检测经验和⽅法进⾏介绍供对考。
⼀、电阻器的检测⽅法与经验：1 固定电阻器的检测。
A 将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。
为了提⾼测量精度，应根据被测电阻标称值的⼤⼩来选择量程。
由于欧姆挡刻度的⾮线性关系，它的中间⼀段分度较为精细，因此应使指针指⽰值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。
根据电阻误差等级不同。
读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。
如不相符，超出误差范围，则说明该电阻值变值了。
B 注意：测试时，特别是在测⼏⼗kΩ以上阻值的电阻时，⼿不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，⾄少要焊开⼀个头，以免电路中的其他元件对测试产⽣影响，造成测量误差；⾊环电阻的阻值虽然能以⾊环标志来确定，但在使⽤时最好还是⽤万⽤表测试⼀下其实际阻值。
2 ⽔泥电阻的检测。
检测⽔泥电阻的⽅法及注意事项与检测普通固定电阻完全相同。
3 熔断电阻器的检测。
在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表⾯发⿊或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表⾯⽆任何痕迹⽽开路，则表明流过的电流刚好等于或稍⼤于其额定熔断值。
对于表⾯⽆任何痕迹的熔断电阻器好坏的判断，可借助万⽤表R×1挡来测量，为保证测量准确，应将熔断电阻器⼀端从电路上焊下。
若测得的阻值为⽆穷⼤，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使⽤。

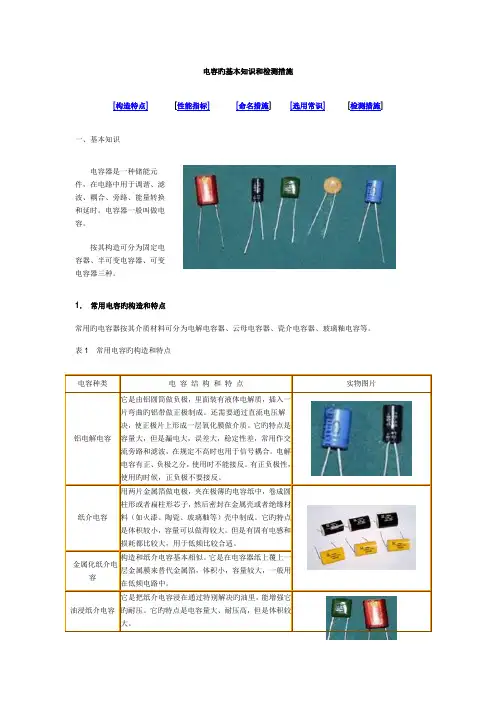

电容旳基本知识和检测措施[构造特点][性能指标][命名措施][选用常识][检测措施]一、基本知识电容器是一种储能元件，在电路中用于调谐、滤波、耦合、旁路、能量转换和延时。
电容器一般叫做电容。
按其构造可分为固定电容器、半可变电容器、可变电容器三种。
1．常用电容旳构造和特点常用旳电容器按其介质材料可分为电解电容器、云母电容器、瓷介电容器、玻璃釉电容等。
表1常用电容旳构造和特点电容种类电容结构和特点实物图片铝电解电容它是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲旳铝带做正极制成。
还需要通过直流电压解决，使正极片上形成一层氧化膜做介质。
它旳特点是容量大，但是漏电大，误差大，稳定性差，常用作交流旁路和滤波，在规定不高时也用于信号耦合。
电解电容有正、负极之分，使用时不能接反。
有正负极性，使用旳时候，正负极不要接反。
纸介电容用两片金属箔做电极，夹在极薄旳电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料（如火漆、陶瓷、玻璃釉等）壳中制成。
它旳特点是体积较小，容量可以做得较大。
但是有固有电感和损耗都比较大，用于低频比较合适。
金属化纸介电容构造和纸介电容基本相似。
它是在电容器纸上覆上一层金属膜来替代金属箔，体积小，容量较大，一般用在低频电路中。
油浸纸介电容它是把纸介电容浸在通过特别解决旳油里，能增强它旳耐压。
它旳特点是电容量大、耐压高，但是体积较大。
玻璃釉电容以玻璃釉作介质，具有瓷介电容器旳长处，且体积更小，耐高温。
陶瓷电容用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。
它旳特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，合合用于高频电路。
铁电陶瓷电容容量较大，但是损耗和温度系数较大，合合用于低频电路。
薄膜电容构造和纸介电容相似，介质是涤纶或者聚苯乙烯。
涤纶薄膜电容，介电常数较高，体积小，容量大，稳定性较好，合适做旁路电容。
聚苯乙烯薄膜电容，介质损耗小，绝缘电阻高，但是温度系数大，可用于高频电路。
电阻、电容、电感基础知识（一）电阻常用电阻有碳膜电阻、碳质电阻、金属膜电阻、线绕电阻与电位器等。
表1是几种常用电阻的结构与特点。
图1 电阻的外形电阻种类(电阻结构与特点):碳膜电阻气态碳氢化合物在高温与真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。
改变碳膜厚度与用刻槽的方法变更碳膜的长度，可以得到不同的阻值。
碳膜电阻成本较低，性能一般。
金属膜电阻在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。
刻槽与改变金属膜厚度可以控制阻值。
这种电阻与碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高。
碳质电阻把碳黑、树脂、粘土等混合物压制后经过热处理制成。
在电阻上用色环表示它的阻值。
这种电阻成本低，阻值范围宽，但性能差，很小采用。
线绕电阻用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。
这种电阻分固定与可变两种。
它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在1瓦以上。
碳膜电位器它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。
它的阻值变化与中间触头位置的关系有直线式、对数式与指数式三种。
碳膜电位器有大型、小型、微型几种，有的与开关一起组成带开关电位器。
还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。
这种电位器调节方便。
线绕电位器用电阻丝在环状骨架上绕制成。
它的特点是阻值范围小，功率较大。
大多数电阻上，都标有电阻的数值，这就是电阻的标称阻值。
电阻的标称阻值，往往与它的实际阻值不完全相符。
有的阻值大一些，有的阻值小一些。
电阻的实际阻值与标称阻值的偏差，除以标称阻值所得的百分数，叫做电阻的误差。
表2是常用电阻允许误差的等级。
表2 常用电阻允许误差的等级国家规定出一系列的阻值作为产品的标准。
不同误差等级的电阻有不同数目的标称值。
误差越小的电阻，标称值越多。
表2是普通电阻的标称阻值系列。
表3中的标称值可以乘以10、100、1000、10k;100k;比如1.0这个标称值，就有1.0Ω、10.OΩ、100.OΩ、1.0kΩ、10.0kΩ、100.0kΩ、1.0MΩ;10.0MΩ;±10% 1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2±20% 1.0 1.5 2.2 3.3 4.7 6.8表3 普通固定电阻标称阻值系列不同的电路对电阻的误差有不同的要求。

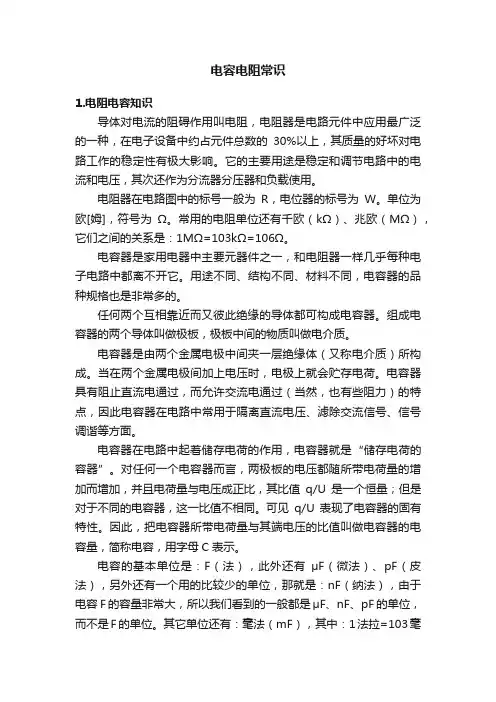

电容电阻常识1.电阻电容知识导体对电流的阻碍作用叫电阻，电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。
电阻器在电路图中的标号一般为R，电位器的标号为W。
单位为欧[姆]，符号为Ω。
常用的电阻单位还有千欧（kΩ）、兆欧（MΩ），它们之间的关系是：1MΩ=103kΩ=106Ω。
电容器是家用电器中主要元器件之一，和电阻器一样几乎每种电子电路中都离不开它。
用途不同、结构不同、材料不同，电容器的品种规格也是非常多的。
任何两个互相靠近而又彼此绝缘的导体都可构成电容器。
组成电容器的两个导体叫做极板，极板中间的物质叫做电介质。
电容器是由两个金属电极中间夹一层绝缘体（又称电介质）所构成。
当在两个金属电极间加上电压时，电极上就会贮存电荷。
电容器具有阻止直流电通过，而允许交流电通过（当然，也有些阻力）的特点，因此电容器在电路中常用于隔离直流电压、滤除交流信号、信号调谐等方面。
电容器在电路中起着储存电荷的作用，电容器就是“储存电荷的容器”。
对任何一个电容器而言，两极板的电压都随所带电荷量的增加而增加，并且电荷量与电压成正比，其比值q/U是一个恒量；但是对于不同的电容器，这一比值不相同。
可见q/U表现了电容器的固有特性。
因此，把电容器所带电荷量与其端电压的比值叫做电容器的电容量，简称电容，用字母C表示。
电容的基本单位是：F（法），此外还有μF（微法）、pF（皮法），另外还有一个用的比较少的单位，那就是：nF（纳法），由于电容 F的容量非常大，所以我们看到的一般都是μF、nF、pF的单位，而不是F的单位。
其它单位还有：毫法（mF），其中：1法拉=103毫法。
他们之间的具体换算如下：1F=1000000μF 1μF=1000nF=1000000pF2.求教电容电阻专业知识有哪位懂电容,电阻专业知识的,能不能提供一电容是表征电容器容纳电荷的本领的物理量。
电容电阻知识点总结一、电容的基本知识1.1 电容的定义电容是电路中一种用来储存电荷的元件，通常用C来表示，单位为法拉（F）。
电容的定义是指在给定电压条件下储存的电荷量与电压的比值，即C = Q/V其中，C为电容，Q为储存的电荷量，V为电压。
1.2 电容的物理原理电容的物理原理是利用两个接近的导体之间的电场来储存电荷。
当两个导体接近但不接触时，它们之间会存在电场，这样就形成了一个电容。
电容的大小主要取决于两个导体之间的距离和面积，以及介质的性质。
1.3 电容的基本特性电容的基本特性包括容量、电压、电荷和能量存储。
电容的容量决定了它能够储存的电荷量，而电压则决定了电容上储存的电荷量的多少，即Q = C*V其中，Q为电容上的电荷量，C为电容，V为电压。
1.4 电容的常见类型电容主要包括固定电容和可变电容两种类型。
固定电容是指其容量固定不变的电容器，而可变电容则是指其容量可以调节的电容器，通常用在调节频率和振荡器电路中。
此外，电容还有极性和非极性之分，极性电容需要注意极性，而非极性电容则不需要。
1.5 电容的应用电容在电路中有着广泛的应用，可以用来滤波、积分、微分、存储能量等。
同时，电容还可以用来制造各种振荡器、滤波器、调谐电路、定时电路等。
二、电阻的基本知识2.1 电阻的定义电阻是电路中一种用来阻碍电流流过的元件，通常用R来表示，单位为欧姆（Ω）。
电阻的定义是指在给定电压条件下通过电阻的电流与电压的比值，即R = V/I其中，R为电阻，V为电压，I为电流。
2.2 电阻的物理原理电阻的物理原理是利用材料的电阻性质来阻碍电流的流动。
当电流通过电阻时，会产生热量，同时也会转化成其他形式的能量，从而导致电流的衰减。
电阻的大小主要取决于材料的电阻率、长度和截面积。
2.3 电阻的基本特性电阻的基本特性包括阻值、电流、电压和功率。
电阻的阻值决定了它对电流的阻碍程度，而通过电阻的电流和电压之间的关系可以根据欧姆定律进行描述，即V = I*R其中，V为电压，I为电流，R为电阻。
电容的使用电容（Electric capacity），由两个金属极，中间夹有绝缘材料（介质）构成。
由于绝缘材料的不同，所构成的电容器的种类也有所不同；电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。
按照结构划分一、固定电容二、可变电容三、微调电容介质材料划分气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。
按极性划分有极性电容和无极性电容电容的作用电容的特性主要是隔直流通交流（在电路中，阻断直流电，通过交流电的作用），常用于极间耦合、滤波、去耦、旁路及信号调谐。
1.在电源电路中，整流电路将交流变成脉动的直流，而在整流电路之后接入一个较大容量的电解电容，利用其充放电特性，使整流后的脉动直流电压变成相对比较稳定的直流电压。
在实际中，为了防止电路各部分供电电压因负载变化而产生变化，所以在电源的输出端及负载的电源输入端一般接有数十至数百微法的电解电容．由于大容量的电解电容一般具有一定的电感，对高频及脉冲干扰信号不能有效地滤除，故在其两端并联了一只容量为0.001--0.lpF的电容，以滤除高频及脉冲干扰。
2.耦合作用：在低频信号的传递与放大过程中，为防止前后两级电路的静态工作点相互影响，常采用电容藕合．为了防止信号中韵低频分量损失过大，一般总采用容量较大的电解电容。
电容的主要指标1.电容器的标称容量——电容器上所标明的电容量值。
2.电容器的允许误差（1）电容器的实际容量与标称容量之间总是存在一定的偏差，称为误差。
因这一误差是在国家标准规定的允许范围内，故称为允许误差。
允许误差按精度分为±1%(00级)、±2% (0级)、±5%(Ⅰ级)、±10%(Ⅱ级)、±20%(Ⅲ级)5级。
（2）电容器上的数值为几十、几百、几千时，单位均为pF。
如3300表示3300pF。
3.电容器的额定工作电压（1）电容器长时间工作而不会引起介质电性能受到任何破坏的直流电压数值，又称耐压。

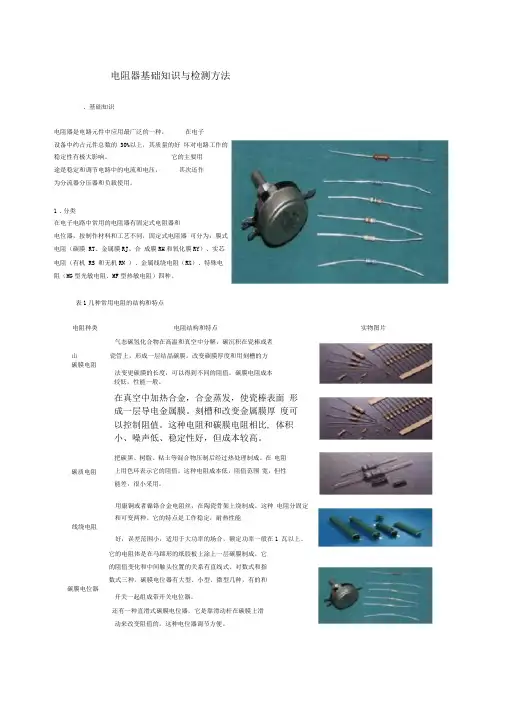

电阻器基础知识与检测方法、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的 30%以上，其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。
1 .分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜 RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机 RS 和无机RN ）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。
表1几种常用电阻的结构和特点电阻种类电阻结构和特点实物图片气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者山瓷管上，形成一层结晶碳膜。
改变碳膜厚度和用刻槽的方碳膜电阻法变更碳膜的长度，可以得到不同的阻值。
碳膜电阻成本较低，性能一般。
在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。
刻槽和改变金属膜厚度可以控制阻值。
这种电阻和碳膜电阻相比, 体积小、噪声低、稳定性好，但成本较高。
碳质电阻把碳黑、树脂、粘土等混合物压制后经过热处理制成。
在电阻上用色环表示它的阻值。
这种电阻成本低，阻值范围宽，但性能差，很小采用。
用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。
这种电阻分固定和可变两种。
它的特点是工作稳定，耐热性能线绕电阻好，误差范围小，适用于大功率的场合，额定功率一般在1 瓦以上。
它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。
它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。
碳膜电位器有大型、小型、微型几种，有的和碳膜电位器开关一起组成带开关电位器。
还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。
这种电位器调节方便。
用电阻丝在环状骨架上绕制成。
它的特点是阻值范围小, 功率较大。
2. 主要性能指标 额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性 能的情况下，电阻器上允许消耗的最大功率。
