实验十八交流电桥测电容和电感

交流电桥法测量电容的原理交流电桥法测量电容1. 什么是交流电桥法交流电桥法是一种常用的电路测量方法，可用于测量电阻、电容和电感等元件的参数。

本文将重点介绍交流电桥法在测量电容时的原理及使用方法。

2. 原理概述交流电桥法基于电桥平衡原理，通过调节电路中的参数，使得电路的两个节点之间的电位差为零，从而达到测量的目的。

3. 交流电桥法测量电容的原理交流电桥法测量电容的原理是利用两个电容器通过一个交流电源供电，并通过调节变阻器的阻值来使电路平衡，从而实现电容的测量。

具体步骤如下：1.将可调电阻器和两个电容器连接成电桥电路，其中一个电容器待测，另一个电容器称为标准电容器。

2.通过交流电源给电桥电路提供交流电压。

3.调节可调电阻器的阻值使得电桥平衡，即两个节点间的电位差为零。

4.记录下可调电阻器的阻值，即可得到待测电容和标准电容的比值。

5.通过已知标准电容的数值，即可计算出待测电容的数值。

4. 使用交流电桥法测量电容的注意事项在使用交流电桥法测量电容时，需要注意以下几点：•选取合适的标准电容器，其阻抗应与待测电容器的阻抗相近，避免测量误差。

•交流电源的频率应与待测电容器的特性频率匹配，以获得准确的测量结果。

•调节电桥电路中的变阻器时，应小心操作，避免对电路产生干扰。

5. 总结通过交流电桥法测量电容可以获得准确可靠的测量结果，但需要选择合适的标准电容器，并注意调节电桥电路时的操作细节。

交流电桥法作为一种基础的电路测量方法，在实际工程应用中具有重要的意义，可以满足对电容进行精确测量的需求。

希望本文对读者了解交流电桥法测量电容有所帮助，同时也希望读者能够进一步探索和应用该方法。

实验二十八交流电桥测电容与电感交流电桥与直流电桥相似,也由四个桥臂组成。

但交流电桥组成桥臂得元件不仅就是电阻,还包括电容或电感以及互感等。

由于交流电桥得桥臂特性变化繁多,因此它测量范围更广泛。

交流电桥除用于精确测量交流电阻、电感、电容外,还经常用于测量材料得介电常数、电容器得介质损耗、两线圈间得互感系数与耦合系数、磁性材料得磁导率以及液体得电导率等。

当电桥得平衡条件与频率有关时,可用于测量交流电频率等。

交流电桥电路在自动测量与自动控制电路中也有着广泛得应用。

一、实验目得1.了解交流电桥得平衡原理及配置方法.2.自组交流电桥测量电感、电容及损耗.3.学习使用数字电桥测量电阻、电感与电容.二、仪器与用具低频信号发生器,交流毫伏表,交流电阻箱,可调标准电容箱(例如RX7-0型),待测电容,电感线圈,电阻,数字电桥,开关等.实验原理1.交流电桥平衡条件交流电桥就是对比直流电桥得结构而发展出来得,它在测量电路组成上与惠斯通电桥相似,如图28-1所示,电桥得四个臂,,,通常就是复阻抗(可以就是电阻、电容、电感或它们得组合),间接交流电源,间接交流平衡指示器(毫伏表或示波器等).电桥平衡时,、两点等电位,由此得到交流电桥得平衡条件:= (28、1)利用交流电桥测量未知阻抗 (=)得过程就就是调节其余各臂阻抗参数使(28、1)式满足得过程.一般来说,包含二个未知分量,实际上按复阻抗形式给出得平衡条件相当于两个实数平衡条件,电桥平衡时它们应同时得到满足,这意味着要测量,电桥各臂阻抗参数至少要有两个可调,而且各臂必须按电桥得两个平衡条件作适当配置. 图28—12.桥臂配置与可调参数选取得基本原则在多数交流电桥中,为了使线路结构简单与实现“分别读数”(即电桥得两个可调参数分别只与被测阻抗得一个分量有单值得函数关系),常把电桥得两个臂设计成纯电阻(统称为辅助臂),这样,除被测外只剩一个臂具有复阻抗性质,此臂由标准电抗元件(标准电感或标准电容 )与一个可调电阻适当组合而成(称为比较臂),在这样得条件下,由交流电桥得平衡条件得到桥臂配置与可调参数选取得基本原则.(1)当比较臂与被测臂阻抗性质相同(指同为电感性或电容性),二者应放在相邻得桥臂位置上;反之,应放在相对得桥臂位置上.(2)若取比较臂得两个阻抗分量作可调参数,则当比较臂阻抗分量得联接方式(指串联或并联)与被测臂等效电路得联接方式一致时,二者应放在相邻得桥臂位置;反之,就放在相对得桥臂位置.(3)当缺乏可调标准电抗元件或需要采用高精度固定电抗元件作为标准量具时,则选取辅助臂与比较臂所含电阻中得两个作为可调参数使电桥趋于平衡.(此时一般不能分别读数).关于交流电桥可调参数选取,涉及到电桥结构,电桥平衡过程得收敛性等问题,比较复杂,更深入得讨论可见有关专著.3.测量实际电容,实际电感得桥路在介绍实际电桥之前,先分析一下实际电抗元件等效电路,实际得电容或电感在电路中往往带有一定得能量损耗(欧姆损耗与介质损耗),或者说它们得有功功率不等于零,定义元件得品质因素与损耗因子如下(28、2)式中,分别就是元件得无功功率与有功功率,由功率三角形(如图28-2)易得, (28、3)式中就是元件得电抗,就是元件得有功电阻,就是元件上电压与电流间位相差得余角,显然值越高,损耗越小,越大,损耗越大. (或)常由实验来测定.如图28-3所示,实际电容,电感可用两种形式得等效电路来表示,(a)为串联式;(b)为并联式.对同一元件得两种等效电路,并不相等,仅在损耗不大时才相等。

交流电桥实验报告完整交流电桥实验报告完整引言：交流电桥是一种用于测量电阻、电感和电容的电路。

它是由德国物理学家威廉·韦伯于1843年发明的。

交流电桥实验通过比较未知电阻与已知电阻之间的电压差异来确定未知电阻的值。

本实验旨在通过交流电桥实验，了解电阻、电感和电容的基本原理，并学习使用交流电桥进行测量。

实验仪器和材料：- 交流电桥- 变压器- 电阻箱- 电感线圈- 电容器- 示波器- 电源实验步骤：1. 连接电路：首先，将交流电源接入交流电桥，将示波器连接到交流电桥的输出端，以便观察电路中的交流信号。

然后，将未知电阻与已知电阻连接在一起，形成一个电桥电路。

最后，将变压器接入电路，用于调节交流电压的大小。

2. 调节电桥平衡：通过调节已知电阻箱的阻值，使得电桥电路中的交流信号尽可能接近于零。

当电桥平衡时，表示已知电阻和未知电阻之间的电压差为零，即两者阻值相等。

3. 测量未知电阻：当电桥平衡时，记录已知电阻箱的阻值。

然后，通过调节未知电阻箱的阻值，使得电桥再次平衡。

此时，记录未知电阻箱的阻值。

通过对比已知电阻和未知电阻的阻值，可以确定未知电阻的值。

4. 测量电感和电容：将电感线圈和电容器分别连接到电桥电路中，重复步骤2和步骤3，可以测量电感和电容的值。

实验结果和分析：通过交流电桥实验，我们成功测量了未知电阻、电感和电容的值。

在实验中，我们发现调节电桥平衡时，需要小心调节已知电阻箱的阻值，以确保电桥电路中的交流信号尽可能接近于零。

这样可以提高测量的准确性。

在测量未知电阻时，我们发现通过调节未知电阻箱的阻值，使得电桥再次平衡时，可以确定未知电阻的值。

这是因为当电桥平衡时，表示已知电阻和未知电阻之间的电压差为零，即两者阻值相等。

因此，通过比较已知电阻和未知电阻的阻值，我们可以确定未知电阻的值。

类似地，通过测量电感和电容，我们可以使用交流电桥确定它们的值。

电感和电容的测量原理与电阻类似，只需将电感线圈和电容器连接到电桥电路中，然后调节电桥平衡，记录已知阻值和未知阻值，即可确定电感和电容的值。

〖实验二十七〗交流电桥〖目的要求〗1、学会使用交流电桥测量电容和电感及其损耗；2、了解交流桥路的特点和调节平衡的方法。

〖仪器用具〗函数信号发生器，ZX96型电阻箱3个，RX7-0A型十进式电容箱，Gx3/2型十进式电感箱，待测电容，待测电感，数字多用电表，开关，导线若干。

ZX96型直流电阻箱参数档位×10kΩ×1kΩ×100Ω×10Ω×1Ω×0.1Ω精度±0.1%±0.1%±0.1%±0.1%±0.5%±2%Gx3/2型电感箱参数精度：2%自感/mH12345678910直流电阻/Ω0.82 1.69 2.46 2.85 3.75 4.49 4.83 5.26 6.13 6.86RX7-0A 型电容箱参数工作电压：250V AC ，零容量：C 12+C 20=72pF 档位×0.1μF ×0.01μF×0.001μF ×0.0001μF 精度±0.5%±0.65%±2%±5%〖实验原理〗1、交流电桥及其平衡条件交流电桥的原理电路如图所示，Z 1、Z 2、Z 3、Z 4、分别为4个桥臂的复阻抗。

调节各臂阻抗，使电桥达到平衡，即A 和B 两点间的电位差为零，此时有：3124Z Z Z Z 这就是交流电桥的平衡条件。

将它用复指数形式表示，可化为：31241234Z Z Z Z ϕϕϕϕ=-=-由此可见，交流电桥平衡时，除了阻抗大小满足比例关系式外，阻抗的相角还要满足一定关系，这是它和直流电桥的主要差别。

为了配置简单，很多交流电桥常用纯电阻作为其中的两个臂。

由相位关系，如果纯电阻作为相邻的两个臂，则其他两个臂必须都是电感性的或都是电容性的阻抗。

如果相对两个臂是纯电阻，则其他两个臂必须一个是电感性的，另一个是电容性的阻抗。

自组交流电桥测电容量(含准确数据)
一、简介
自组交流电桥是一种常用的测量电容量的实验仪器。

它通过测
量电的电容值，帮助我们了解电的特性及其在电路中的应用。

二、原理
自组交流电桥的原理是利用电桥谐振的条件来测量电的电容值。

当电的电容值与电桥的其他元件匹配时，电桥会达到谐振状态，此
时显示器上的读数将为零。

三、实验过程
1. 准备材料
- 自组交流电桥实验仪器
- 电
- 交流电源
2. 连接电路
- 将电与自组交流电桥的相应接口相连。

- 将交流电源接入自组交流电桥的电源接口。

3. 调节电桥
- 打开交流电源，调节电桥上的控制开关和调节旋钮，使电桥
达到谐振状态。

4. 读取数据
- 此时显示器上的读数将为零或接近零，记录下此时的电容值。

四、实验数据
下表是一组自组交流电桥测量电容值的准确数据：
五、结论
通过此实验，我们可以得到电桥测得的电的准确电容值。

可以发现，在谐振状态下，电桥读数为零，表示电的电容值匹配电桥的其他元件。

根据实验数据，我们可以进一步分析电的性能和应用范围。

六、注意事项
1. 在操作实验仪器时，应注意安全，避免触电或其他意外事故的发生。

2. 在进行实验时，应确保电桥的控制开关和调节旋钮的读数为零，以获得准确的测量结果。

3. 实验过程中，应严格遵循操作步骤，确保实验操作的准确性和可重复性。

参考资料：。

交流电桥测电容和电阻抗
交流电桥是一种常用的测量电路元件参数的工具。

它可以用来测量电容和电阻阻抗。

本文将介绍交流电桥的原理和使用方法。

原理
交流电桥基于电桥平衡原理，即在平衡状态下，桥路两侧电压相等。

通过调节电桥中的电阻和电容，可以使桥路平衡，从而测量待测电容和电阻阻抗。

使用方法
以下是使用交流电桥测量电容和电阻阻抗的步骤：
1. 将待测的电容或电阻阻抗连接到电桥的两个分支。

2. 调节电桥上的电阻，使桥路平衡。

可以通过观察电桥上的示波器或检流计来判断平衡状态。

3. 读取电桥上的电阻数值，并记录下来。

4. 改变待测电容或电阻阻抗的数值，重复步骤2和步骤3，直到测量得到一系列数值。

5. 分析测量结果，通过计算或绘图来确定待测电容或电阻阻抗的特性。

注意事项
使用交流电桥时，需要注意以下事项：
- 确保电桥的供电电源稳定，以避免影响测量结果。

- 在调节电桥电阻时，应逐步调整，以防止误操作导致损坏电桥或待测元件。

- 使用合适的测量工具进行测量，如示波器或检流计，并校准工具以确保准确性。

- 在测量过程中避免外界干扰，如电磁干扰或噪声，以提高测量的准确性。

结论
交流电桥是一种简单而有效的测量电容和电阻阻抗的工具。

通过正确的使用方法和注意事项，我们可以准确地测量和分析待测元件的参数特性。

使用交流电桥可以帮助我们更好地理解和应用电路元件。

以上是关于交流电桥测电容和电阻阻抗的简要介绍。

希望对您有所帮助！。

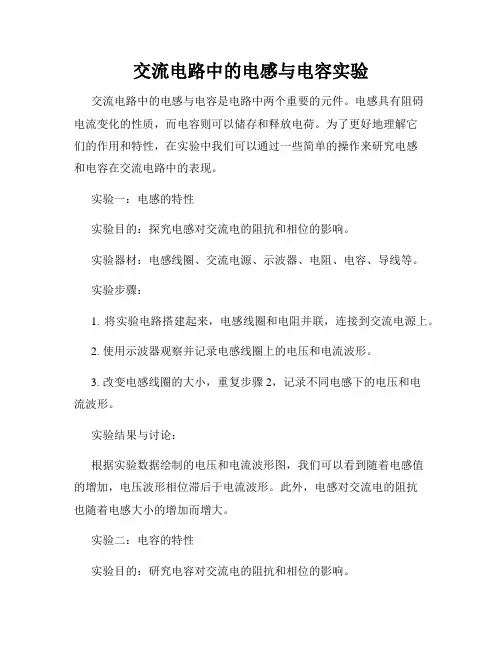

交流电路中的电感与电容实验交流电路中的电感与电容是电路中两个重要的元件。

电感具有阻碍电流变化的性质，而电容则可以储存和释放电荷。

为了更好地理解它们的作用和特性，在实验中我们可以通过一些简单的操作来研究电感和电容在交流电路中的表现。

实验一：电感的特性实验目的：探究电感对交流电的阻抗和相位的影响。

实验器材：电感线圈、交流电源、示波器、电阻、电容、导线等。

实验步骤：1. 将实验电路搭建起来，电感线圈和电阻并联，连接到交流电源上。

2. 使用示波器观察并记录电感线圈上的电压和电流波形。

3. 改变电感线圈的大小，重复步骤2，记录不同电感下的电压和电流波形。

实验结果与讨论：根据实验数据绘制的电压和电流波形图，我们可以看到随着电感值的增加，电压波形相位滞后于电流波形。

此外，电感对交流电的阻抗也随着电感大小的增加而增大。

实验二：电容的特性实验目的：研究电容对交流电的阻抗和相位的影响。

实验器材：电容器、交流电源、示波器、电阻、电感、导线等。

实验步骤：1. 将实验电路搭建起来，电容并联到电路中，连接到交流电源上。

2. 使用示波器观察并记录电容器上的电压和电流波形。

3. 改变电容器的大小，重复步骤2，记录不同电容下的电压和电流波形。

实验结果与讨论：通过对实验数据的分析，我们可以得出结论：随着电容值的增加，电容对交流电的阻抗减小，电压波形的相位也滞后于电流波形。

实验三：电感和电容的组合实验目的：研究电感和电容在串并联电路中的特性。

实验器材：电感线圈、电容器、交流电源、示波器、电阻、导线等。

实验步骤：1. 将实验电路搭建起来，串联或并联电感和电容元件，并连接到交流电源上。

2. 通过示波器观察并记录电压和电流波形。

3. 改变电感值和电容值，重复步骤2，记录不同组合下的电压和电流波形。

实验结果与讨论：根据实验数据总结得出：在串联电路中，电容的电压波形滞后于电感的电压波形；在并联电路中，电容的电压波形领先于电感的电压波形。

此外，电感和电容的阻抗会影响整个电路的电流大小和相位差。

交流电桥测电容和电感[实验目的]1． 掌握交流电桥的平衡原理和调节平衡的方法。

2． 用自组交流电桥测量电感L 和电容C 及其损耗。

[实验仪器]电阻箱，标准电容箱，交流毫伏表，音频信号发生器，待测电感和电容。

[实验原理]电桥是一种用比较法对电学参量进行精确测量的仪器。

电桥分为直流电桥和交流电桥两类。

直流电桥是测量电阻的基本仪器之一，交流电桥是测量各种交流阻抗的基本仪器，如电容的电容量，电感的电感量等。

此外还可利用交流电桥平衡条件与频率的相关性来测量与电容、电感有关的其他物理量，如互感、磁性材料的磁导率、电容的介质损耗、介电常数和电源频率等，其测量准确度和灵敏度都很高，在电磁测量中应用极为广泛。

常用的交流电桥电路有：西林电桥、电容比较电桥、麦克斯韦（Maxwell ）电桥、海氏（Hay ’s ）电桥。

交流电桥因测量任务的不同而有各种不同的形式，但只要掌握了它的基本原理和测量方法，对于各种形式的交流电桥都比较容易掌握。

如图1所示是交流电桥的原理线路。

它与直流电桥相似，也是由四个桥臂构成，但桥臂中含有交流元件。

图1图中E 为交流电源，D 为交流平衡指示器，通常可用耳机或由电子线路构成的指示器（如电子管或晶体管毫伏表，示波器等）。

交流电桥四个桥臂的阻抗通常用复阻抗表示。

AC 称电源对角线，BD 称测量对角线。

一、交流电桥的平衡条件与直流电桥平衡电路类似。

考虑到平衡时，B 、D 两点在任意瞬时电位都相等，没有电流流过平衡指示器 ，有1234,I I I I == （1）根据交流电路欧姆定律还有1144I Z I Z = （2）2233I Z I Z = （3）（2）、（3）两式相除，并考虑到（1）式，可得到14132423Z Z Z Z Z Z Z Z == 或 （4） 式（4）称为交流电桥的平衡条件方程式，可以表述为：桥路相对两臂的复阻抗乘积相等。

由（1）式可以看出，交流电桥的平衡条件在形式上和直流电桥是完全相同的，但它们的物理意义却有着很大的差别。

一、直流电桥
1. 电路
2. 工作原理
当检流计 G 中无电流流过时，电桥达到平衡。

电桥平衡的条件为 R 1 R 4 = R 2 R 3
设 R 1 = R x 为被测电阻，则 Rx=(R2/R4)R3
测量时，先将比臂调到一定比值，然后再调节较臂直到电桥平衡为止。

最常用的单臂直流电桥 ( 惠斯登电桥）用来测量约 1 W 到 0.1M W 电阻。

二、交流电桥
交流电桥用来测量电容和电感。

1. 电路
2. 工作原理
交流电桥平衡的条件为 Z 1 Z 4 = Z 2 Z 3 , 即 | Z 1 | | Z 4 | = | Z 2 | | Z 3 | ，ф１＋ф４＝ф２＋ф３。

为使平衡容易调节，常将两个桥臂设计为纯电阻。

（ 1 ）当选 Z 2 和 Z 4 为纯电阻时，则 Z 1 和 Z 3 必须同为电感性或电容性。

（ 2 ）当选 Z 2 和 Z 3 为纯电阻时，则 Z 1 和 Z 4 必须一个为电感性，而另一个为电容性。

1.电容的测量
2. 电感的测量。

实验二十八 交流电桥测电容和电感交流电桥与直流电桥相似，也由四个桥臂组成。

但交流电桥组成桥臂的元件不仅是电阻，还包括电容或电感以及互感等。

由于交流电桥的桥臂特性变化繁多，因此它测量范围更广泛。

交流电桥除用于精确测量交流电阻、电感、电容外，还经常用于测量材料的介电常数、电容器的介质损耗、两线圈间的互感系数和耦合系数、磁性材料的磁导率以及液体的电导率等。

当电桥的平衡条件与频率有关时，可用于测量交流电频率等。

交流电桥电路在自动测量和自动控制电路中也有着广泛的应用。

一、实验目的1．了解交流电桥的平衡原理及配置方法．2．自组交流电桥测量电感、电容及损耗．3．学习使用数字电桥测量电阻、电感和电容．二、仪器与用具低频信号发生器，交流毫伏表，交流电阻箱，可调标准电容箱(例如RX7-0型)，待测电容，电感线圈，电阻，数字电桥，开关等．实验原理1．交流电桥平衡条件交流电桥是对比直流电桥的结构而发展出来的，它在测量电路组成上与惠斯通电桥相似，如图28-1所示，电桥的四个臂1~Z ，2~Z ，3~Z ，4~Z 通常是复阻抗(可以是电阻、电容、电感或它们的组合)，ab 间接交流电源E ，cd 间接交流平衡指示器D (毫伏表或示波器等)．电桥平衡时，c 、d 两点等电位，由此得到交流电桥的平衡条件：1~Z 3~Z =2~Z 4~Z (28.1)利用交流电桥测量未知阻抗X Z ~ (X Z ~=1~Z )的过程就是调节其余各臂阻抗参数使(28.1)式满足的过程．一般来说，X Z ~包含二个未知分量，实际上按复阻抗形式给出的平衡条件相当于两个实数平衡条件，电桥平衡时它们应同时得到满足，这意味着要测量X Z ~，电桥各臂阻抗参数至少要有两个可调，而且各臂必须按电桥的两个平衡条件作适当配置． 图28—12．桥臂配置和可调参数选取的基本原则在多数交流电桥中，为了使线路结构简单和实现“分别读数”(即电桥的两个可调参数分别只与被测阻抗的一个分量有单值的函数关系)，常把电桥的两个臂设计成纯电阻(统称为辅助臂)，这样，除被测x Z ~外只剩一个臂具有复阻抗性质，此臂由标准电抗元件(标准电感或标准电容 )与一个可调电阻适当组合而成(称为比较臂)，在这样的条件下，由交流电桥的平衡条件得到桥臂配置和可调参数选取的基本原则．(1)当比较臂与被测臂阻抗性质相同(指同为电感性或电容性)，二者应放在相邻的桥臂位置上；反之，应放在相对的桥臂位置上．(2)若取比较臂的两个阻抗分量作可调参数，则当比较臂阻抗分量的联接方式(指串联或并联)与被测臂等效电路的联接方式一致时，二者应放在相邻的桥臂位置；反之，就放在相对的桥臂位置．(3)当缺乏可调标准电抗元件或需要采用高精度固定电抗元件作为标准量具时，则选取辅助臂和比较臂所含电阻中的两个作为可调参数使电桥趋于平衡．(此时一般不能分别读数)．关于交流电桥可调参数选取，涉及到电桥结构，电桥平衡过程的收敛性等问题，比较复杂，更深入的讨论可见有关专著．3．测量实际电容，实际电感的桥路在介绍实际电桥之前，先分析一下实际电抗元件等效电路，实际的电容或电感在电路中往往带有一定的能量损耗(欧姆损耗和介质损耗)，或者说它们的有功功率不等于零，定义元件的品质因素Q 和损耗因子如下 有功无功P P tg Q ==δ1 (28.2)式中有功P ，无功P 分别是元件的无功功率和有功功率，由功率三角形(如图28-2)易得 r X Q = ,Xr tg =δ (28.3) 式中X 是元件的电抗，r 是元件的有功电阻，δ是元件上电压与电流间位相差的余角，显然Q 值越高，损耗越小，δtg 越大，损耗越大．Q(或δtg )常由实验来测定．如图28-3所示，实际电容，电感可用两种形式的等效电路来表示，(a)为串联式；(b)为并联式．对同一元件的两种等效电路，并不相等，仅在损耗不大时才相等。
