移动公司地网、天馈及设备安装施工规范一、地网工程（一）电缆下埋引入1、地埋电缆沟与基站地网沟连为体，沟深0。
5—0。
7米,同时作为基站地网的一组延伸辐射体.电缆不得与地网扁铁缠绞，下埋长度应大于15m。
2、地埋铠装电力电缆两边均需用3米热镀锌钢管做引下及引上保护，且电力电缆屏蔽层在两边与基站地网做可靠接地，保护钢管用抱箍与市电终端杆和机房墙面必须作不少于3处的固定。
3、铠装电缆在终端杆作引接时必须做回水弯处理，做法：电缆先在电杆横担处绕缠两圈（不得超过三圈），电缆开口应朝下与架空电力线接。
4、地埋沟与机房散水坡相接处，须用水泥和砂石复原处理。
引入孔洞用防火泥做堵塞处理。
5、电力电缆引入需走专门预留孔洞引入，或在离配电箱安装位置较近处开墙洞引入，不得直接从馈线窗引入进机房，破墙处需恢复。
(二）交流配电箱安装1、配电箱须使用膨胀螺丝固定安装在市电进线孔侧并位于室内接地铜排的左侧下方，箱底距地面约1400mm左右为宜。
2、配电箱必须做接地处理，用16平方铜线配铜头与室内接地铜排可靠连接。
3、接头需用合适的铜鼻子并用夜压钳压紧接牢，三相电源线头需用红、绿、黄三色包扎。
4、配电箱安装必须牢靠，安装端正，箱面不得有施工灰土（三）防雷地网埋设1、地网采用闭合环形，在机房和铁塔塔座周围2—5米范围内开挖一圈宽约0。
4米，深0。
5-0.7米的沟（根据实际情况开挖），敷设40mm×4mm热镀锌扁钢作为机房地网的环形接地体。
2、在环行地网内每隔3米（不大于垂直接地体长度的2倍）埋设一根50mm ×50mm×5mm× 1500mm的热镀锌角钢做垂直接地体（如果岩石山土，每隔2米埋设一根1米角钢地桩)，垂直接地体与环形接地体之间焊接连通，在焊接处用沥青作防腐处理，方便雷电流的泄放。
用接地扁钢电焊连接每个角钢接地极，接地扁钢连接必须搭接满焊（不可单点焊接)，搭接长度不小于自身宽度的2倍，电焊四边焊接；3、地网凡电焊过的地方必须做防腐处理，首先清除焊渣，表面除锈，涂防锈漆或涂沥青防锈（涂上第一道沥青，包缠麻布或玻璃丝带,而后涂上第二道沥青方可回填土夯实封闭)。
馈线和小跳线连接头制作作业指导书7/8馈线和1/2小跳线连接头制作作业指导书一、目的和意义为了统一施工人员在工程施工和维护抢修及整改工作中制作馈线接头的方法和提高馈线接头的制作工艺水平，避免因工具或人为原因导致的天馈线系统驻波比过高，造成网络性能下降和引起隐性故障，特制定本作业指导书。
二、适用范围本作业指导书适用通信领域内的所有塔型的7/8馈线和1/2小跳线连接头制作。
三、内容与工作流程制作馈线接头必须使用专用的工具，专用工具包括：馈线切割刀、馈线安全刀、小金属丝毛刷、固定尺寸或大号活动扳手、小号扁锉刀、细齿小手锯、接头扩孔器、3M防水胶或防水接头盒。
3.1、馈线接头制作要求：1、馈线切割口处内外导体必须平整光滑，不起毛刺，馈线内外导体表面不能有凹陷，绝缘层表面和内导体内不能残留有任何的金属碎屑；2、接头必须拧紧，在馈线上用人手大力拧动，应不能出现松动的情况，接头连接处应紧密，间隙应不能大于1mm。
3、馈线皮切削处的内导体表面应无明显和深的切割或划痕。
4、接头包装内的所有配件必须全部使用到位，不能遗漏和少装。
5、接头包封必须严密不进水。
6、驻波比测试小于1.1。
3.2、馈线接头制作基本步骤和方法3.2.1、7/8”馈线接头组件：连接器前、后套、密封圈等。
如图：3.2.1、准备制作馈线接头说明：选取适合的长度和位置(15cm)制作接头，将多余的馈线用细齿小手锯锯掉；确定制作接头段的馈线没有弯曲的情况，必须是直的，对不直的部分需校直，校直段馈线的长度不小于15cm。
如图所示。
3.2.2、剥除馈线外皮及切割馈线3.2.3、安装连接器后套3.2.4、安装连接器前套说明：先用手将接头的前端（外套件）和后端（内套件）拧紧，需要注意的是，拧紧的过程中外套件须固定不动，只旋转套在馈线端的内导体，待手拧紧后，再用扳手将接头拧紧，拧紧的方法仍然是旋转内套件，外套件用扳手夹紧固定，直到将接头两边紧密连接到位。
如果旋转连接器前套件，在拧动过程中，连接器前套件内导体与馈线内导体因摩擦而产生的金属碎屑容易残存在两者接触面之间，影响馈线的电气性能。
[基础知识]馈线接头（连接器）和转换头（转接器）【资料名称】：馈线接头（连接器）和转换头（转接器）【资料作者】：D【资料日期】：2003【资料语言】：中文【资料格式】：PDF【资料目录和简介】：一、馈线接头（连接器）馈线与设备以及不同类型线缆之间一般采用可拆卸的射频连接器进行连接。
连接器俗称接头。
常见的射频连接器有以下几种：1、DIN型连接器适用的频率范围为0~11GHz，一般用于宏基站射频输出口。
2、N型连接器适用的频率范围为0~11GHz，用于中小功率的具有螺纹连接机构的同轴电缆连接器。
这是室内分布中应用最为广泛的一种连接器，具备良好的力学性能，可以配合大部分的馈线使用。
3、BNC/TNC连接器BNC连接器适用的频率范围为0~4GHz，是用于低功率的具有卡口连接机构的同轴电缆连接器。
这种连接器可以快速连接和分离，具有连接可靠、抗振性好、连接和分离方便等特点，适合频繁连接和分离的场合，广泛应用于无线电设备和测试仪表中连接同轴射频电缆。
TNC连接器TNC连接器是BNC连接器的变形，采用螺纹连接机构，用于无线电设备和测试仪表中连接同轴电缆。
其适用的频率范围为0~11GHz。
4、SMA连接器适用的频率范围为0~18GHz，是超小型的、适合半硬或者柔软射频同轴电缆的连接，具有尺寸小、性能优越、可靠性高、使用寿命长等特点。
但是超小型的接头在工程中容易被损坏，适合要求高性能的微波应用场合，如微波设备的内部连接。
5、反型连接器通常是一对连接器：公连接器采用内螺纹联接，母连接器采用外螺纹联接，但有些连接器与之相反，即公连接器采用外螺纹联接，母连接器采用内螺纹联接，这些都统称为反型连接器。
例如某些WLAN的AP设备的外接天线接口就采用了反型SMA连接器。
1、馈线制作工具1、一字螺丝刀2、十字螺丝刀3、美工刀4、活动扳手5、尖嘴钳6、斜口钳7、老虎钳8、锉刀9、钢锯 10、呆扳手 11、铜丝刷 12、铁锤 13、卷尺14、馈线刀 15、驻波测试仪 16、防水胶泥 17、防水胶带 18、绝缘胶带如下图1-1：注：目前的这些工具通用的我们都好买.只有馈线刀和驻波测试仪是专用的工具.但是市场上也能买到。
2、馈线的制作方法2.1目的和意义统一馈线施工人员在工程施工和维护抢修及整改工作中制作馈线接头的方法和提高馈线接头的制作工艺水平.避免因工具或认为原因导致的馈线系统驻波比过高.造成网络性能下降和引起隐形故障。
2.2馈线接头制作工具要求制作馈线接头必须使用专用的工具.专用的工具如图1-1所示。
2.3馈线接头制作要求▫馈线切口处内外导体必须平整光滑.不起毛刺.馈线内外导体表面不能有凹陷.绝缘层表面和内导体内不能残留有任何的金属碎屑。
▫街头必须拧紧.在馈线上用人手大力拧动.应不能出现松动的情况.接头连接处应紧密.间隙应不能大于0.5mm。
▫馈线皮切削处的内导体表面应无明显和深的切割或划痕。
▫接头包装内的所有配件不惜全部使用到位.不能遗漏和少装。
▫接头包封必须严密不进水。
▫驻波比测试小于1.1。
3、馈线接头制作基本步骤和方法3.1 准备制作馈线接头▫选取合适的长度和位置（15厘米）制作接头.将多余的馈线用细齿小手锯锯掉。
▫确定制作接头段的馈线没有弯曲的情况.必须是直的.对不直的部分需校直.校直段馈线的长度不小于15厘米.如图3-1所示。
图3-13.2 剥除馈线外皮及切割馈线如图3-2和3-3▫选择在将要制作接头馈线断口5mm处的一圈馈线波纹是波谷中央位置.用馈线切割刀在该处的馈线外皮进行环切.用手轻压馈线刀.按馈线切割刀旋转的方进行向旋转以恰好能切断馈线皮为佳.应尽量避免切伤馈线外导体。
▫使用馈线安全刀.从环切处开始向外将这小段馈线皮剥掉.剥削时.馈线安全刀刀刃应微微向上.避免划伤外导体表面。

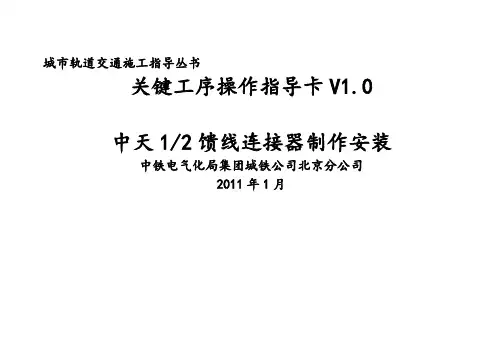

城市轨道交通施工指导丛书
关键工序操作指导卡V1.0
中天1/2馈线连接器制作安装
中铁电气化局集团城铁公司北京分公司
2011年1月
1 / 6
连接器是漏缆与终端设备或其它器件连接的枢纽,连接器的装备质量直接影响到漏缆和整个通信系统的各项性能
1/2’馈线连接器
1/2’馈线连接器安装方法
（1）将电缆尾端校直，用美工刀剥去外护套40mm左右（2）用切割刀沿外导体波峰中间位置切除外导体，外导体剩余有效长度为3.5个节距，18mm负公差
40mm切割位置
波峰中心
2 / 6
3 / 6
（4）用平挫修平端面，并进行45°倒角
（3）用斜口剪切去多余的内导体,有效长度约10mm
外导体3.5节距
外导体10mm
（5）装入连接器后体,并用螺丝刀扩孔,使外导体边缘展开，与连接器后体充分接触（6）扩孔已经完成的馈线与连接器
不要割伤导体
4 / 6
5 / 6
(7)将连接器前端与螺套拧上
(8)用扳手将连接器拧紧，用力不宜过猛
用力要轻柔。
一、馈线接头制作流程
1.工具规定位置并有序摆上操作台
2.整直馈线末端
3.切除馈线护套(去皮长度不超过50mm)
4.用切刀切割外导体（留去皮外导体37mm）
5.去除毛刺、铜屑等杂质
6.装O型橡皮圈
7.装接头尾端部分
8.扩张电缆外导体、整圆内导体
9.装接头前端部分（长度方向压紧）
10.旋紧接头（板手适力、旋转后端）
11.校准型号sitemaster
12.测量驻波比值（驻波比值要求小于1.3）
二、馈线接地制作流程
1.整直电缆（距馈线头500mm）
2.切割护套（57mm）
3.接地卡地线胶泥包裹
4.卡上接地卡
5.接地卡地线胶泥裹上电缆
6.从接地卡地线胶泥出开始包胶泥
7.下→上→下→上，长度约16cm
8.从下端胶泥25mm处朝上包胶带
9.下→上→下，每端胶带长出胶泥25mm
10.校准型号sitemaster
11.测量驻波比值（驻波比值要求小于1.3）。
馈线接头（连接器）和转换头（转接器）的命名方式2009-10-31 11:45:13| 分类：默认分类 |字号订阅一、馈线接头（连接器）馈线与设备以及不同类型线缆之间一般采用可拆卸的射频连接器进行连接。
连接器俗称接头。
常见的射频连接器有以下几种：1、DIN型连接器适用的频率范围为0~11GHz，一般用于宏基站射频输出口。
2、N型连接器适用的频率范围为0~11GHz，用于中小功率的具有螺纹连接机构的同轴电缆连接器。
这是室内分布中应用最为广泛的一种连接器，具备良好的力学性能，可以配合大部分的馈线使用。
3、BNC/TNC连接器BNC连接器适用的频率范围为0~4GHz，是用于低功率的具有卡口连接机构的同轴电缆连接器。
这种连接器可以快速连接和分离，具有连接可靠、抗振性好、连接和分离方便等特点，适合频繁连接和分离的场合，广泛应用于无线电设备和测试仪表中连接同轴射频电缆。
TNC连接器TNC连接器是BNC连接器的变形，采用螺纹连接机构，用于无线电设备和测试仪表中连接同轴电缆。
其适用的频率范围为0~11GHz。
4、SMA连接器适用的频率范围为0~18GHz，是超小型的、适合半硬或者柔软射频同轴电缆的连接，具有尺寸小、性能优越、可靠性高、使用寿命长等特点。
但是超小型的接头在工程中容易被损坏，适合要求高性能的微波应用场合，如微波设备的内部连接。
5、反型连接器通常是一对连接器：公连接器采用内螺纹联接，母连接器采用外螺纹联接，但有些连接器与之相反，即公连接器采用外螺纹联接，母连接器采用内螺纹联接，这些都统称为反型连接器。
例如某些WLAN的AP设备的外接天线接口就采用了反型SMA连接器。
实例图片：二、转换头（转接器）===我们常用的1/2馈线头即为N型J头，又称N-J头而室分中常用的7/8头为DIN-NJ头，即接馈线端为DIN大小、输出端为NJ 头的馈线头应该是1/2"DIN型公头，分开说的，前面说馈线端，后面N和DIN说头DIN头是用来接基站的，耦合基站的时候用；N头是室分的。
西安海天天线科技股份有限公司天馈系统安装规范天馈系统安装规范（GSM/CDMA）西安海天天线科技股份有限公司2002年12月郑重声明：为确保通信网络的运行质量和天馈系统的规范化安装，特制定以下安装规范，要求海天公司工程人员在有关天馈系统的安装和服务工作中严格遵守；同时，凡使用海天公司天馈产品的单位，在自行安装时也必须严格遵循以下安装规范，否则由于安装不规范所引起的质量事故，海天公司概不承担任何法律和经济责任。
西安海天天线科技股份有限公司2002年12月15日一．天支（抱杆）1．天支的位置应与设计相符。
2．天支应保证施工人员安装天线、馈线、跳线时的安全和方便。
3．天支安装必须垂直。
（允许误差0.5°）4．全向站天支到塔身的距离应大于3米。
5．定向站天支应符合定向天线安装距离要求(且使用标准天支、天支长3米)。
二．天线安装1）全向天线1．铁塔顶平台安装全向天线时，天线水平间距必须大于4m。
2．全向天线安装于铁塔塔身平台上时，天线与塔身的水平距离应大于3m。
3．同平台全向天线与其它天线的间距应大于1.5m。
4．上下平台全向天线的垂直距离应大于1m。
5．天线的固定底座上平面应与天支的顶端平行。
（允许误差±5cm）6.全向天线安装时必须保证天线竖直。
（允许误差±0.5°）7、天线的接口是天线和跳线的连接口，并非承重口。
安装时不能直接和7/8″馈线连接，应先与1/2″跳线连接，再连接7/8″馈线。
严禁用天线和7/8″馈线直接相连，并用天线吊装馈线选用1/2″跳线时，根据铁塔及安装平台的规格选用1.5米、2.0米、3.0米、5.0米、6.0米等相应规格的1/2″跳线，以确保网络优化中天线的方位角和俯仰角有充足的调整余地。
2）定向天线1．同一小区两单极化天线在辐射方向上间距应大于4m。
（最小不小于3.5m）2．相邻小区间两天线间距应大于0.5m。
3．上下平台间天线垂直分极距离应大于1m。
民用建筑中配电房下进下出式馈线电缆施工工法民用建筑中配电房下进下出式馈线电缆施工工法一、前言配电房是民用建筑中非常重要的设备之一，它承担着向建筑物各个区域供电的任务。
配电房的设计和施工过程关乎到建筑物的电力供应质量和安全稳定性。
下进下出式馈线电缆施工工法是一种用于配电房的馈线电缆安装的工法，本章节将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点下进下出式馈线电缆是指电缆进入配电房时从下方进入，出配电房时也从下方出来。
相比于其他施工工法，下进下出式工法具有以下特点：1. 空间利用率高：该工法能够有效利用配电房的空间，减少了电缆需占用的空间，提高了空间利用效率。
2. 操作便捷：由于电缆从下方进入和出配电房，施工人员能够更方便地进行操作和维护。
3. 增强安全性：通过将电缆从下方引入配电房，能够减少火灾等危险因素的发生概率，从而提高施工和使用过程中的安全性。
三、适应范围下进下出式馈线电缆施工工法适用于各类民用建筑的配电房，特别适用于空间有限、需要提高空间利用率和安全性的场所。
四、工艺原理下进下出式馈线电缆施工工法的原理是将电缆穿过地下管道或电缆井，通过引入和出配电房的地下通道进行布线。
这种工法采取了以下技术措施：1. 合理设计地下通道：根据电缆尺寸和引入电缆井或地下管道的位置，设计合理的地下通道，以确保电缆能够顺利通过。
2. 选用合适的电缆：根据实际需求，选择合适的电缆，包括适当的电缆截面和绝缘材料，以保证电力传输的安全和稳定性。
3. 设计电缆引入点：根据配电房布局和电缆引入方式，确定电缆引入点的位置和数量，并设计合适的连接接头。
五、施工工艺下进下出式馈线电缆施工工法包括以下施工阶段：1. 地下通道准备：根据设计要求，清理地下通道，确保通道无障碍和在良好的状态下。
2. 馈线电缆准备：根据设计要求，将电缆剥去一定长度的绝缘层，准备好电缆接头。
一、2M线制作1、工具电烙铁、专用压线钳、斜口钳、美工刀、美工刀、焊锡丝。
2、制作步骤（1）将同轴缆外皮拨开如图所示。
将2M头尾部外套拧开，并将尾部外套、压接套管套在同轴线上。
（2）用工具刀将同轴缆外皮剥去12mm，剥时力量适当，注意不得伤及屏蔽网。
2Mbit/s同轴线是成对使用的，其中一根用作发信，一根用作收信，对其用途做了定义后应做好标签。
将露出的屏蔽网从左至右分开，用斜口钳剪去4mm,使屏蔽网长度为8mm。
用工具刀将内绝缘层剥去2mm，注意不要伤及同轴缆芯线，将剥好的同轴线穿入同轴插头压接套管内。
将同轴缆芯线插入同轴体铜芯杆，涂少许焊锡膏在同轴芯线上，用电烙铁沾锡点焊，焊接时间不得太长，以免破坏内绝缘，导致同轴芯线接地，要求焊点光滑、整洁、不虚焊。
注意：焊接时确保焊锡充分融化，并且焊点大小适中，及不虚焊由部导致同轴芯线与同轴体短路。
将屏蔽层贴附在同轴体接地管上，使屏蔽网尽可能大面积的与接地管接触，将压接套管套在屏蔽网上，保持压接套管与接地管留有1mm的距离，并保证屏蔽层不超出导压接管。
用压线钳将压接管与接地管充分压接，但用力适当，不得压裂接地管。
压好后将同轴插头外套旋紧在同轴体上，用万用表测试是否有短路。
二、RJ45水晶头制作1、标准现在最常用的标准是：TIA/EAI 568B，还有一种是TIA/EAI 568A。
他们的接线稍微有些不同，制作水晶头首先将水晶头有卡的一面向下，有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为 12345678 如下：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。
100BASE-T4 RJ-45对双绞线网线接法的规定如下： 1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1.为什么要需要馈线接头和转接头？馈线接头又叫连接器（俗称接头）：馈线与设备以及不同类型线缆之间一般采用可拆卸的射频连接器进行连接。
作用是有时馈线不够长，需要延长馈线或者馈线要连接设备时，都需要接头的转换。
转接头又叫转接器：在通信传输系统中用于连接器于连接器之间的连接，对连接器起转接作用。
2. 公头和母头的区别：一般，公连接器都是采用内螺纹连接，而母连接器是采用外螺纹连接器，但有少数连接器相反，叫反连接器；还有一种简单区别的方法，工的中间有跟针，外围是活动的；母头中间是环管，外围有螺纹不能活动。
3. 连接器命名方式：4．DIN型连接器和N型连接器一般使用范围：DIN型连接器：适用的频率范围为0~11GHz，一般用于宏基站射频输出口；N型连接器：适用的频率范围为0~11GHz，用于中小功率的具有螺纹连接机构的同轴电缆连接器，这是室内分布中应用最为广泛的一种连接器，具备良好的力学性能，可以配合大部分的馈线使用。
一般设备都是n型母头，din头常见于基站类设备；DIN头是用来接基站的，耦合基站的时候用，而N头是室分的。
5. 一般来说，在连接两根馈线时，就要用母头，此时母头不连接器件；一般器件自带的机头都是母头，馈线是公头，馈线接公头后直接就能接器件；直角弯头其实就是把公头的头部弯了90°便于施工，也比较美观。
6.一些连接器和转接器的图片：1/2N型K头（母头) 1/2N型J头（公头）7/16F-NM（母头）7/16M-NM （公头）[1/2(公)转7/8接头(母)] [1/2(公)转7/8接头(公)]AD-NF/NF AD-NM/NM AD-NM/NF（1/2（作用：连接器与1/2 （作用：同右）（作用：90度弯曲的时候,用于转换）连接器之间的转换）7.电缆类型。
