构造解析_2_赤平投影(上

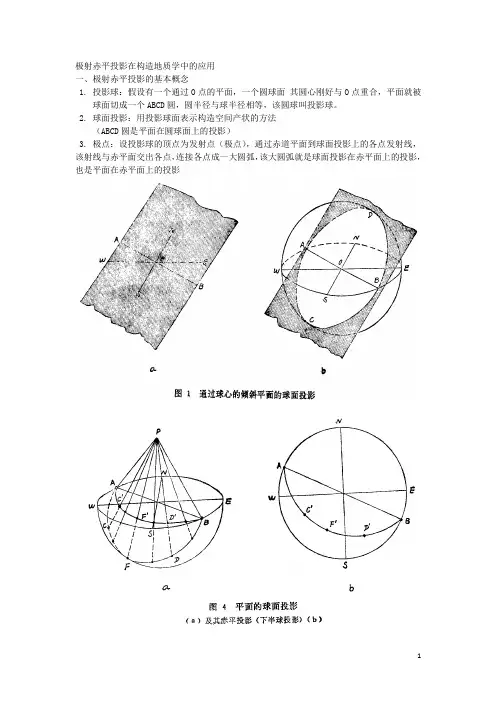

极射赤平投影在构造地质学中的应用一、极射赤平投影的基本概念1. 投影球：假设有一个通过O点的平面，一个圆球面其圆心刚好与O点重合，平面就被球面切成一个ABCD圆，圆半径与球半径相等，该圆球叫投影球。

2. 球面投影：用投影球面表示构造空间产状的方法（ABCD圆是平面在圆球面上的投影）3. 极点：设投影球的顶点为发射点（极点），通过赤道平面到球面投影上的各点发射线，该射线与赤平面交出各点，连接各点成一大圆弧，该大圆弧就是球面投影在赤平面上的投影，也是平面在赤平面上的投影4. 赤平投影：以圆球面上的一个极点为发射点，将球面投影投到赤道平面上的一种投影（下半球投影）特点：（1）可将物体在三度空间的特征表现在平面上（2）能定量表现构造的产状要素（3）不涉及构造的具体位置、大小、距离二、极射赤平投影的基本原理1. 空间上任一通过球心的平面，球面投影为一直径等于投影球直径的大圆，其赤平投影：（1）水平平面：赤平投影是赤平大圆周（2）直立平面：赤平投影是赤平大圆的一条直径，其方位就是直立平面的走向（3）倾斜平面：赤平投影为一弦等于投影球半径的大圆弧2. 空间上任一不通过球心的平面，球面投影为一直径小于投影球直径的小圆，其赤平投影：（1）水平平面：赤平投影小圆与赤平大圆同心（2）直立平面、倾斜平面均为圆心在外的小圆弧3. 空间任一条直线（过圆心）的球面投影是两个点，赤平投影：（1）直立直线：赤平投影在圆心，两点重合为一点（2）水平直线：赤平投影为两个点，在赤平大圆周上（3）倾斜直线：赤平投影为一个点三、吴氏网的成图原理1. 吴氏网的组成(1)基圆：赤平大圆，一周360°(2)经线：一系列走向SN的经向大圆弧(3)纬线：一系列走向EW的纬向小圆弧标准的吴氏网基圆直径为 20cm，网格的纵横角距为2º2. 成图原理：(1) 经向大圆弧：A. 一系列通过圆心，走向 SN，分别倾向 E、 W，倾角0º-90º的许多平面的投影大圆组成B. 这些大圆弧与EW直径的交点到直径端点的角距，是其所代表的各平面的倾角值，由圆周到圆心0º-90º(2)纬向小圆弧：A. 由一系列走向 EW ，不过圆心（只有一个过圆心）的直立的小圆投影而成B. 由圆周到圆心9º—90º(3)各经纬弧的交点：是一系列不同倾伏方向，不同倾伏角直线的赤平投影四、平面和直线的赤平投影1. 准备工作2. 平面的赤平投影3. 平面法线的赤平投影(1)法线垂直平面，交角90°(2)倾（伏）向相反，二者关系明确4. 直线的赤平投影五、褶皱要素的赤平投影轴面、枢纽的赤平投影赤平投影赤平投影英文：stereographic projection释文：把面和线投影在投影球的赤道平面上,在构造地质学中用以解决地质构造的角度和方位问题。

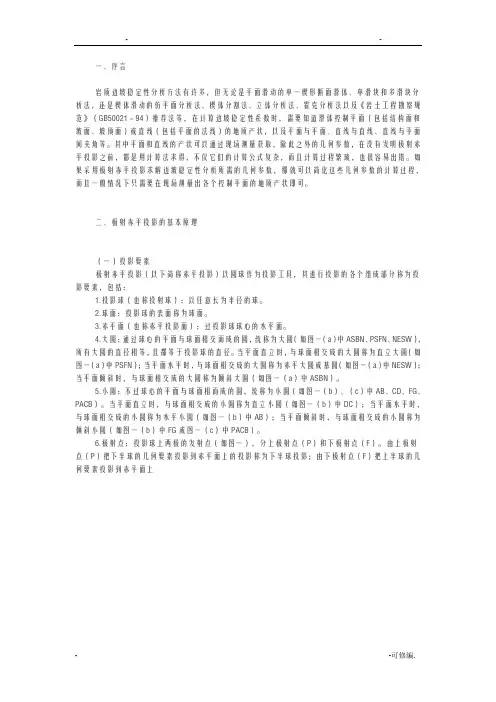

一、序言岩质边坡稳定性分析方法有许多，但无论是平面滑动的单一楔形断面滑体、单滑块和多滑块分析法，还是楔体滑动的仿平面分析法、楔体分割法、立体分析法、霍克分析法以及《岩土工程勘察规范》（GB50021－94）推荐法等，在计算边坡稳定性系数时，需要知道滑体控制平面（包括结构面和坡面、坡顶面）或直线（包括平面的法线）的地质产状，以及平面与平面、直线与直线、直线与平面间夹角等。

其中平面和直线的产状可以通过现场测量获取，除此之外的几何参数，在没有发明极射赤平投影之前，都是用计算法求得，不仅它们的计算公式复杂，而且计算过程繁琐，也很容易出错。

如果采用极射赤平投影求解边坡稳定性分析所需的几何参数，那就可以简化这些几何参数的计算过程，而且一般情况下只需要在现场测量出各个控制平面的地质产状即可。

二、极射赤平投影的基本原理（一）投影要素极射赤平投影（以下简称赤平投影）以圆球作为投影工具，其进行投影的各个组成部分称为投影要素，包括：1.投影球（也称投射球）：以任意长为半径的球。

2.球面：投影球的表面称为球面。

3.赤平面（也称赤平投影面）：过投影球球心的水平面。

4.大圆：通过球心的平面与球面相交而成的圆，统称为大圆（如图一（a）中ASBN、PSFN、NESW），所有大圆的直径相等，且都等于投影球的直径。

当平面直立时，与球面相交成的大圆称为直立大圆（如图一（a）中PSFN）；当平面水平时，与球面相交成的大圆称为赤平大圆或基圆（如图一（a）中NESW）；当平面倾斜时，与球面相交成的大圆称为倾斜大圆（如图一（a）中ASBN）。

5.小圆：不过球心的平面与球面相而成的圆，统称为小圆（如图一（b）、（c）中AB、CD、FG、PACB）。

当平面直立时，与球面相交成的小圆称为直立小圆（如图一（b）中DC）；当平面水平时，与球面相交成的小圆称为水平小圆（如图一（b）中AB）；当平面倾斜时，与球面相交成的小圆称为倾斜小圆（如图一（b）中FG或图一（c）中PACB）。

手把手教你应用赤平投影（CAD图解）来庆超一、序言岩质边坡稳定性分析方法有许多，但无论是平面滑动的单一楔形断面滑体、单滑块和多滑块分析法，还是楔体滑动的仿平面分析法、楔体分割法、立体分析法、霍克分析法以及《岩土工程勘察规范》（GB50021－94）推荐法等，在计算边坡稳定性系数时，需要知道滑体控制平面（包括结构面和坡面、坡顶面）或直线（包括平面的法线）的地质产状，以及平面与平面、直线与直线、直线与平面间夹角等。

其中平面和直线的产状可以通过现场测量获取，除此之外的几何参数，在没有发明极射赤平投影之前，都是用计算法求得，不仅它们的计算公式复杂，而且计算过程繁琐，也很容易出错。

如果采用极射赤平投影求解边坡稳定性分析所需的几何参数，那就可以简化这些几何参数的计算过程，而且一般情况下只需要在现场测量出各个控制平面的地质产状即可。

二、极射赤平投影的基本原理（一）投影要素极射赤平投影（以下简称赤平投影）以圆球作为投影工具，其进行投影的各个组成部分称为投影要素，包括：1.投影球（也称投射球）：以任意长为半径的球。

2.球面：投影球的表面称为球面。

3.赤平面（也称赤平投影面）：过投影球球心的水平面。

4.大圆：通过球心的平面与球面相交而成的圆，统称为大圆（如图一（a）中ASBN、PSFN、NESW），所有大圆的直径相等，且都等于投影球的直径。

当平面直立时，与球面相交成的大圆称为直立大圆（如图一（a）中PSFN）；当平面水平时，与球面相交成的大圆称为赤平大圆或基圆（如图一（a）中NESW）；当平面倾斜时，与球面相交成的大圆称为倾斜大圆（如图一（a）中ASBN）。

5.小圆：不过球心的平面与球面相而成的圆，统称为小圆（如图一（b）、（c）中AB、CD、FG、PACB）。

当平面直立时，与球面相交成的小圆称为直立小圆（如图一（b）中DC）；当平面水平时，与球面相交成的小圆称为水平小圆（如图一（b）中AB）；当平面倾斜时，与球面相交成的小圆称为倾斜小圆（如图一（b）中FG或图一（c）中PACB）。
