Agilent 7500a ICP-MS 现场培训教材安捷伦科技有限公司化学分析仪器部一、培训目的:7500a ICP-MS现场培训教材•基本了解7500a ICP-MS 硬件操作。

•掌握化学工作站的开机，关机，参数设定, 学会数据采集，全定量分析的基本操作。

二、培训准备：1、仪器设备:Agilent 7500a ICP-MS•Babington(高盐雾化器)。

２、气体准备：•准备三瓶高纯 Ar 气，接上减压阀后，将三气瓶并联后输出到 7500a ICP-MS 的 Ar 气的进气口。

/或用液 Ar 罐。

（要求纯度为 99.9995%）•输出压力为0.7Mpa±3.5%(Babington 高盐雾化器)。

3、循环水：•循环水的要求为：Flow=5L/Min.;温度：15-20℃；压力：230-350Kpa(33—51PSI)•循环水中加入一定量IPA，防止生菌。

4、排风：•要求排风量为：5—7.5m3/min(4.7—8.1m/s)。

Agilent 7500 Series17500a ICP-MS 化学工作站基本操作步骤:一、开机：1、开PC 显示器、打印机。

2、开PC 主机。

(password: 3000hanover)3、开ICP-MS 7500a 电源开关。

（仪器前面的电源开关）4、双击桌面的“ICP-MS Top”图标进入工作站，如下图所示：5、点击“ICP-MS Top”画面的“ICP-MS Instrument control”图标进入下图所示的仪器控制画面。

点击“Vacuum” 菜单，选择“VACUUM ON”进行抽真空程序，仪器由Shutdown -转换。

2***可以点击“Meters”图标，进入如下图所示的画面，选中真空的显示选项进行压力监测。

（最多可选5 项）IF/BK Pressure---接口及背压阀压力。

Analyzer Pressure---分析器压力。

TMP—分子涡轮泵。

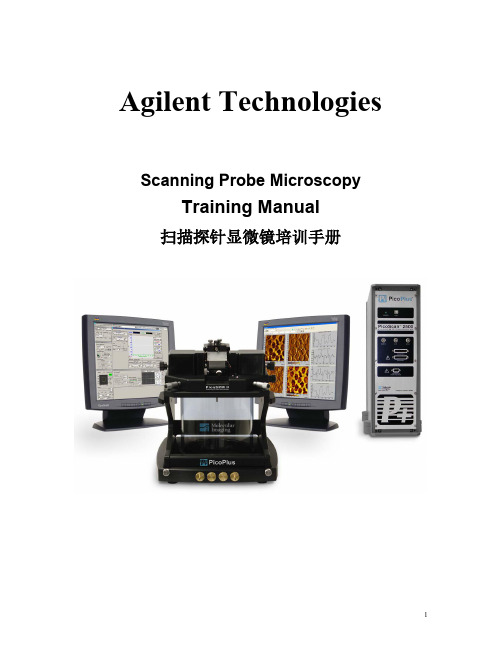

Agilent TechnologiesScanning Probe MicroscopyTraining Manual扫描探针显微镜培训手册目录1. 介绍 (3)2. 压电基础知识 (13)3. 反馈控制 (22)4. 探针 (26)5. 成像过程 (32)6. AFM谱线 (37)1. 介绍•扫描探针显微镜（Scanning Probe Microscopy，SPM)：SPM系统代表着一个显微镜家族，主要在纳米尺度范围内，探测探针和样品之间的相互作用。

目前，该家族按扫描方式可分为两大类：一类是样品固定，探针在其表面扫描，又称为探针扫描系统（见图1.1（a））；另一类是探针固定，样品扫描，又称为样品扫描系统。

（见图1.1（b））图1.1 （a）探针扫描系统，（b）样品扫描系统• SPM 是一个统称，根据成像原理分类，典型的包括扫描隧道显微镜(Scanning Tunneling Microscopy, STM）和原子力显微镜(Atomic Force Microscopy, AFM)。

• 下表1.1给出了AFM和STM的一些简单比较：•表1.2将SPM与其它显微镜技术的各项指标进行了比较。

•一套安捷伦SPM系统可以在AFM和STM两种配置下正常运行。

• SPM系统主要由三部分组成：1) 显微镜部分，2) 电子控制部分，3) 计算机部分。

• 典型的安捷伦SPM系统连接示意图如下图所示。

图1.2 配置MAC模式控制器的PicoPlus系统连接示意图11 对于PicoLE和PicoSPM系统的连接示意图需要作适当的调整，在相应手册可以找到。

操作模式不同也需要增加或删减相应部件，这些在上面连接示意图没有给出。

•SPM系统中各个部件的基本功能，描述如下：1.计算机（Computer）：通过PicoScan或者Picoview软件控制安捷伦SPM系统。

采用双屏显示，一个为控制系统界面，另一个为显示扫描图像。

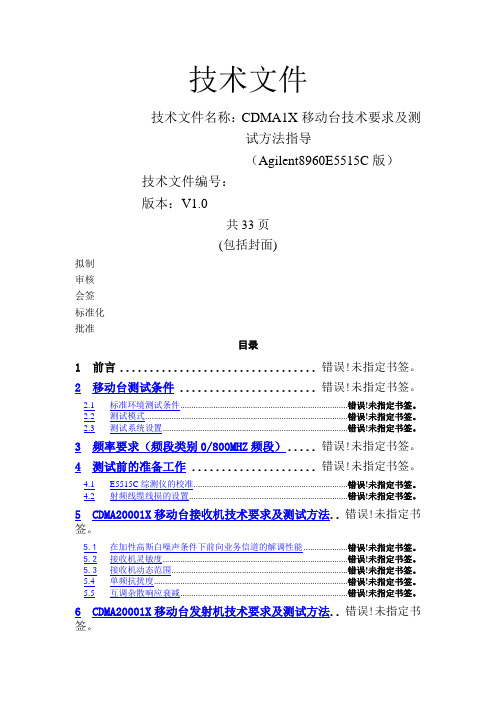

技术文件技术文件名称：CDMA1X移动台技术要求及测试方法指导（Agilent8960E5515C版）技术文件编号：版本：V1.0共33页(包括封面)拟制审核会签标准化批准目录1前言................................. 错误!未指定书签。

2移动台测试条件 ....................... 错误!未指定书签。

2.1标准环境测试条件............................................................................错误!未指定书签。

2.2测试模式............................................................................................错误!未指定书签。

2.3测试系统设置....................................................................................错误!未指定书签。

3频率要求（频段类别0/800MHZ频段）..... 错误!未指定书签。

4测试前的准备工作 ..................... 错误!未指定书签。

4.1E5515C综测仪的校准......................................................................错误!未指定书签。

4.2射频线缆线损的设置........................................................................错误!未指定书签。

5CDMA20001X移动台接收机技术要求及测试方法.. 错误!未指定书签。

5.1在加性高斯白噪声条件下前向业务信道的解调性能....................错误!未指定书签。

Avalanche 培训教材整理目录1 Avalanche 概述 (4)1.1 Avalanche可以做什么？ (4)1.2 Avalanche的基本特性 (4)1.3 Avalanche Smartbits的基本特性 (5)1.4 Avalanche Smartbits支持的协议 (5)1.5 Avalanche Smartbits的组成 (6)2 安装Avalanche (6)3 Avalanche界面介绍 (8)3.1 Avalanche的主界面 (8)3.2 测试项目导航栏 (8)3.3 测试项目配置栏 (9)3.4 菜单栏 (11)3.5 工具栏 (11)4 连接Avalanche (11)4.1 确定机箱的IP地址 (11)4.2 连接到机箱 (12)4.3 保留测试卡 (13)4.4 配置测试卡 (13)4.5 查看机框的信息 (14)4.6 应用配置 (15)5 使用测试样本 (15)5.1 创建测试样本 (15)6 Client标签配置 (19)6.1 Load配置 (19)6.2 Actions配置 (21)6.3 Profiles配置 (21)6.3.1 User Behavior配置 (21)6.3.2 Streaming Protocol配置 (22)6.3.3 Broswer Emulation 配置 (22)6.3.4 Protocol Level配置 (23)6.4 Network配置 (23)6.4.1 Miscellaneous Parameters 配置 (24)6.4.2 Proxy Parameters配置 (24)6.4.3 TCP Parameters配置 (24)6.4.4 IP Parameters配置 (26)6.5 Subnets配置 (26)6.5.1 基本配置 (26)6.5.2 Static Routing配置 (26)6.5.3 IP Framentation配置 (27)6.6 Ports配置 (27)6.6.1 Virtual Router概述 (28)6.7 Associations配置 (28)7 Server标签配置 (29)7.1 Server Type配置 (29)7.1.1 FTP配置 (29)7.1.2 Streaming服务器配置 (30)7.1.3 MMS服务器 (30)7.1.4 Mcast服务器配置 (31)7.1.5 Server Transactions配置 (31)7.2 Server Networks配置 (32)7.3 Server Subnets配置 (32)7.4 Server Ports配置 (32)7.5 Server Associations配置 (32)8 Run Configure配置 (32)9 开始测试 (33)1 Avalanche 概述1.1 Avalanche 可以做什么？Avalanche 是思博伦推出的用于进行4－7层测试的工具，它可以分为Avalanche Smartbits 和专用硬件组成的Avalanche 和Reflector 设备。

Agilent 6890N GC 现场培训教材安捷伦科技有限公司化学分析仪器部一、培训目的:•基本了解6890N硬件操作。

•掌握化学工作站的开机，关机，参数设定, 学会数据采集，数据分析的基本操作。

二、培训准备：1、仪器设备: Agilent 6890N GC•进样口: 填充柱进样口 (PPIP)；毛细柱进样口 (S/SL); 冷柱头进样口 (COC); PTV 进样口。

•检测器：FID；TCD；ECD；u ECD; NPD；FPD。

•色谱柱：P/N 19091J-433, HP-5毛细柱：30m,　320μχ0.25μ•进样体积： 1ul。

２、气体准备：•FID，NPD，FPD ：高纯H2 (99.999%)，干燥空气；•ECD, uECD:高纯N2 (99.999%)•载气, 高纯N2 (99.999%)或高纯He (99.999%).基本操作步骤:(一)、开机:1、打开气源（按相应的检测器所需气体）。

2、打开计算机，进入Windows NT （或Windows 2000）画面。

3、打开6890N GC电源开关。

(6890N 的IP地址已通过其键盘提前输入进6890N)4、待仪器自检完毕，双击Instrument 1 Online图标，化学工作站自动与6890N通讯，此时6890N 显示屏上显示“Loading…”。

进入的工作站界面如下图：5、从“View”菜单中选择“Method and run control”画面，单击“Show top toolbar”，“Show status toolbar”，“Instrument diagram”, “Sampling Diagram” ，使其命令前有“√”标志，来调用所需的界面。

（二）数据采集方法编辑:1.开始编辑完整方法:从“Method”菜单中选择“Edit Entire Method”项，如下图所示，选中除“Data Analysis”外的三项，单击OK，进入下一画面。

安捷伦公司2M传输测量仪表培训安捷伦科技通信系统集团+Company Confidential1内容安排•2M测试的基本理论•E7580的主要功能及特点•如何利用仪表来维护网络•仪表主要操作步骤+Company Confidential 3T CCITT （现在的ITU-T ）在G.703中定义了相关的接口特性。
