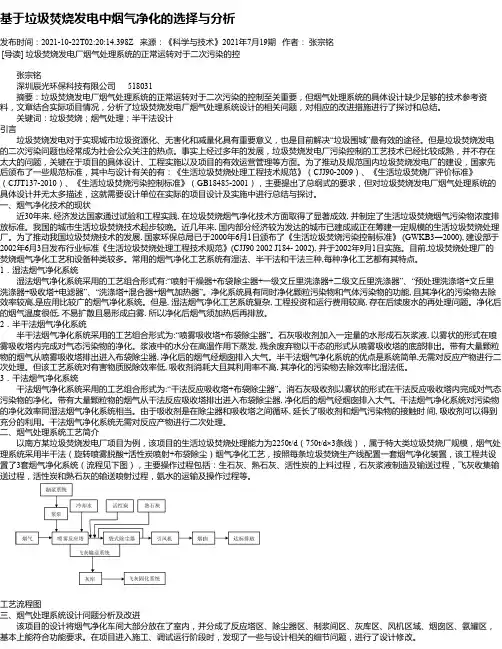

基于垃圾焚烧发电中烟气净化的选择与分析发布时间：2021-10-22T02:20:14.398Z 来源：《科学与技术》2021年7月19期作者：张宗铭[导读] 垃圾焚烧发电厂烟气处理系统的正常运转对于二次污染的控张宗铭深圳辰光环保科技有限公司 518031摘要：垃圾焚烧发电厂烟气处理系统的正常运转对于二次污染的控制至关重要，但烟气处理系统的具体设计缺少足够的技术参考资料，文章结合实际项目情况，分析了垃圾焚烧发电厂烟气处理系统设计的相关问题，对相应的改进措施进行了探讨和总结。
关键词：垃圾焚烧；烟气处理；半干法设计引言垃圾焚烧发电对于实现城市垃圾资源化、无害化和减量化具有重要意义，也是目前解决“垃圾围城”最有效的途径。
但是垃圾焚烧发电的二次污染问题也经常成为社会公众关注的热点。
事实上经过多年的发展，垃圾焚烧发电厂污染控制的工艺技术已经比较成熟，并不存在太大的问题，关键在于项目的具体设计、工程实施以及项目的有效运营管理等方面。
为了推动及规范国内垃圾焚烧发电厂的建设，国家先后颁布了一些规范标准，其中与设计有关的有：《生活垃圾焚烧处理工程技术规范》（CJJ90-2009）、《生活垃圾焚烧厂评价标准》（CJJT137-2010）、《生活垃圾焚烧污染控制标准》（GB18485-2001），主要提出了总纲式的要求，但对垃圾焚烧发电厂烟气处理系统的具体设计并无太多描述，这就需要设计单位在实际的项目设计及实施中进行总结与探讨。
一、烟气净化技术的现状近30年来, 经济发达国家通过试验和工程实践, 在垃圾焚烧烟气净化技术方面取得了显著成效, 并制定了生活垃圾焚烧烟气污染物浓度排放标准。
我国的城市生活垃圾焚烧技术起步较晚。
近几年来, 国内部分经济较为发达的城市已建成或正在筹建一定规模的生活垃圾焚烧处理厂。
为了推动我国垃圾焚烧技术的发展, 国家环保总局已于2000年6月1日颁布了《生活垃圾焚烧污染控制标准》 (GWKB3―2000), 建设部于2002年6月3日发布行业标准《生活垃圾焚烧处理工程技术规范》(CJJ90 2002 J184- 2002), 并于2002年9月1日实施。
工艺方法——生活垃圾焚烧烟气净化工艺工艺简介生活垃圾焚烧过程中产生的污染物包括废气、废水和废渣, 文中主要讨论焚烧烟气中的污染物和控制。
烟气中的污染物主要包括粉尘（细小颗粒物）、酸性气体（HF、HCl和SO2等）、氮氧化物、重金属和有机污染物（主要为二噁英）, 其中二噁英受到广泛关注；其种类多, 毒性大, 在生活垃圾的焚烧过程中, 由于垃圾成分比较复杂, 高温下的反应多且相互影响, 二噁英的成因相当复杂, 目前的研究成果尚不能完全解释, 已知的生成途径有如下几种: 原始存在、高温气相合成、从头合成、前驱物合成。
一、酸性气体净化装置酸性气体通常采用碱性介质吸收法, 工业上普遍采用的是Ca （OH）2和NaOH, 净化工艺有干法、半干法和湿法。
（1）干法脱酸工艺干法脱酸工艺一般使用碱性吸附剂以干基形式直接喷入位于省煤器与除尘装置之间的水平烟道内, 或使吸附剂与酸性气体在干式反应塔内接触, 吸附剂与酸性气体之间通过气固相接触并发生中和反应, 来去除烟气中的酸性气体。
干法工艺设备简单, 投资较少；以干粉形式反应, 但由于干法存在吸附剂与烟气接触面积小、反应时间短, 因此干法脱酸效率低（50%-60%）, 一般喷入的吸附剂如消石灰会过量很多（钙酸比大于3）, 因此会导致下游的除尘设备负荷增加。
常规的干法脱酸工艺单独使用目前已经很难达到规定的排放要求, 因此一般大型的生活垃圾焚烧厂已经很少采用该法。
（2）半干法脱酸工艺半干法脱酸工艺是目前应用最广泛的。
国内大型垃圾焚烧厂大都采用该工艺。
半干法工艺一般吸收剂也采用Ca（OH）2, 首先制成Ca （OH）2浆液, 然后由安装在半干式反应塔顶部的雾化器把吸收剂浆液喷入反应塔, 雾化器的高速产生剪切作用, 使浆液形成极小粒径的液滴, 然后与烟气充分接触, 通过液滴中的水分挥发来降低烟气的温度, 同时提高烟气湿度, 石灰浆液滴与酸性气体进行反应, 生成中性盐类, 得以去除酸性气体。

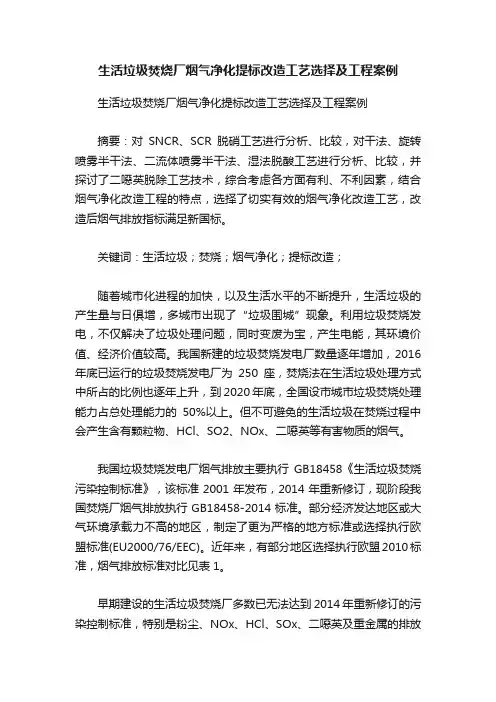

生活垃圾焚烧厂烟气净化提标改造工艺选择及工程案例生活垃圾焚烧厂烟气净化提标改造工艺选择及工程案例摘要：对SNCR、SCR脱硝工艺进行分析、比较，对干法、旋转喷雾半干法、二流体喷雾半干法、湿法脱酸工艺进行分析、比较，并探讨了二噁英脱除工艺技术，综合考虑各方面有利、不利因素，结合烟气净化改造工程的特点，选择了切实有效的烟气净化改造工艺，改造后烟气排放指标满足新国标。
关键词：生活垃圾；焚烧；烟气净化；提标改造；随着城市化进程的加快，以及生活水平的不断提升，生活垃圾的产生量与日俱增，多城市出现了“垃圾围城”现象。
利用垃圾焚烧发电，不仅解决了垃圾处理问题，同时变废为宝，产生电能，其环境价值、经济价值较高。
我国新建的垃圾焚烧发电厂数量逐年增加，2016年底已运行的垃圾焚烧发电厂为250座，焚烧法在生活垃圾处理方式中所占的比例也逐年上升，到2020年底，全国设市城市垃圾焚烧处理能力占总处理能力的50%以上。
但不可避免的生活垃圾在焚烧过程中会产生含有颗粒物、HCl、SO2、NOx、二噁英等有害物质的烟气。
我国垃圾焚烧发电厂烟气排放主要执行GB18458《生活垃圾焚烧污染控制标准》，该标准2001年发布，2014年重新修订，现阶段我国焚烧厂烟气排放执行GB18458-2014标准。
部分经济发达地区或大气环境承载力不高的地区，制定了更为严格的地方标准或选择执行欧盟标准(EU2000/76/EEC)。
近年来，有部分地区选择执行欧盟2010标准，烟气排放标准对比见表1。
早期建设的生活垃圾焚烧厂多数已无法达到2014年重新修订的污染控制标准，特别是粉尘、NOx、HCl、SOx、二噁英及重金属的排放要求显著提高。
且近年来雾霾愈来愈额严重，对早期建设的生活垃圾焚烧烟气净化系统进行提标改造势在必行。
表1烟气中污染物日均浓度(mg/m3)排放标准对比1、烟气净化改造工艺选择1.1脱硝工艺垃圾焚烧过程产生的NOx分为3类：燃料型、热力型、快速型。
生活垃圾焚烧厂烟气净化处理技术分析生活垃圾焚烧厂烟气净化处理技术是一种旨在将农村或城市地区产生的生活垃圾焚烧后预先处理，使之能够符合环保要求并得到有效利用的技术。
该技术主要包括烟气净化设备的建设和操作管理等方面，下面将对其进行详细分析。
一、烟气净化设备生活垃圾焚烧厂烟气净化处理的关键是采用高效的净化设备。
目前主要采用以下三种烟气净化设备：1. 烟气除尘器烟气除尘器是生活垃圾焚烧厂的必备设备。
其中最常用的是静电除尘器。
其工作原理是在高压电场的作用下使烟气中的尘埃颗粒带电，并通过电场的作用力使其与电场板相互吸引，从而实现除尘的目的。
静电除尘器除尘效率高，耗能低，且无二次污染，被广泛应用于生活垃圾焚烧厂中。
2. 烟气脱硝装置烟气脱硝装置主要用于除去烟气中的氮氧化物（NOx）。
它通常采用的是选择性催化还原（SCR）技术。
其原理是在SCR催化剂的作用下将烟气中的NOx还原为氮气和水蒸气。
SCR 技术脱硝效率高，能够将NOx的排放浓度降低至5mg/m³以下，且催化剂可以回收使用，具有经济性和环保性的双重优点。
烟气脱酸装置是采用干法处理技术，主要是通过吸液法或吸附法将烟气中的SOx和HCl等酸性物质吸附或化学转化为相应的盐类进行移除。
干法处理技术具有投资和运营成本低、占地面积小、易于操作等优点，可以达到烟气脱酸的目的。
二、操作管理生活垃圾焚烧厂的烟气净化过程需要进行有效的操作管理，包括以下方面：1. 强化运行管理焚烧厂应定期检查各项设备的运行状况，及时维护保养，确保各项设备正常运转。
同时对于运行中存在的问题应尽快解决，防止其对烟气净化效果产生影响。
2. 加强维修管理在生活垃圾焚烧运行过程中，各项设备需要经常性的维修保养。
焚烧厂应建立完善的维修管理制度，确保维修保养工作不落下。
3. 严格排污标准烟气净化后的排放浓度应严格符合国家相关标准，不能超过规定的排放限值。
同时，焚烧厂还应建立相关的监测机制，对排放的烟气进行实时监测，确保其达到规定的排放标准。

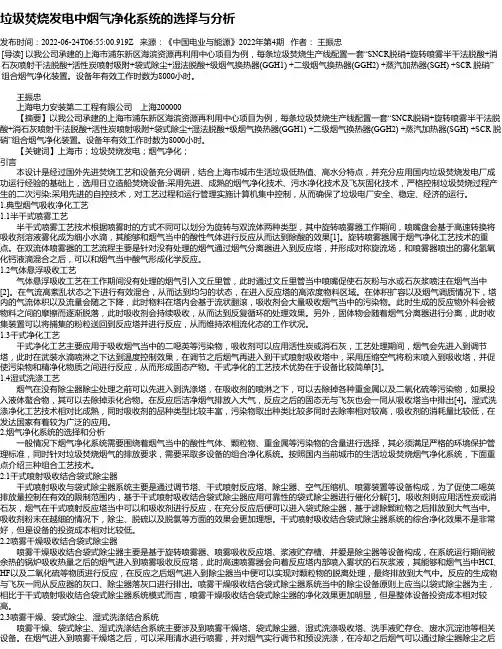

垃圾焚烧发电中烟气净化系统的选择与分析发布时间：2022-06-24T06:55:00.919Z 来源：《中国电业与能源》2022年第4期作者：王振忠[导读] 以我公司承建的上海市浦东新区海滨资源再利用中心项目为例，每条垃圾焚烧生产线配置一套“SNCR脱硝+旋转喷雾半干法脱酸+消石灰喷射干法脱酸+活性炭喷射吸附+袋式除尘+湿法脱酸+级烟气换热器(GGH1) +二级烟气换热器(GGH2) +蒸汽加热器(SGH) +SCR 脱硝”组合烟气净化装置。
设备年有效工作时数为8000小时。
王振忠上海电力安装第二工程有限公司上海200000【摘要】以我公司承建的上海市浦东新区海滨资源再利用中心项目为例，每条垃圾焚烧生产线配置一套“SNCR脱硝+旋转喷雾半干法脱酸+消石灰喷射干法脱酸+活性炭喷射吸附+袋式除尘+湿法脱酸+级烟气换热器(GGH1) +二级烟气换热器(GGH2) +蒸汽加热器(SGH) +SCR 脱硝”组合烟气净化装置。
设备年有效工作时数为8000小时。
【关键词】上海市；垃圾焚烧发电；烟气净化；引言本设计是经过国外先进焚烧工艺和设备充分调研，结合上海市城市生活垃圾低热值、高水分特点，并充分应用国内垃圾焚烧发电厂成功运行经验的基础上，选用日立造船焚烧设备;采用先进、成熟的烟气净化技术、污水净化技术及飞灰固化技术，严格控制垃圾焚烧过程产生的二次污染;采用先进的自控技术，对工艺过程和运行管理实施计算机集中控制，从而确保了垃圾电厂安全、稳定、经济的运行。
1.典型烟气吸收净化工艺1.1半干式喷雾工艺半干式喷雾工艺技术根据喷雾时的方式不同可以划分为旋转与双流体两种类型，其中旋转喷雾器工作期间，喷嘴盘会基于高速转换将吸收剂溶液雾化成为细小水滴，其能够和烟气当中的酸性气体进行反应从而达到除酸的效果[1]。
旋转喷雾器属于烟气净化工艺技术的重点。
在双流体喷雾器的工艺流程主要是针对没有处理的烟气通过烟气分离器进入到反应塔，并形成对称旋流场，和喷雾器喷出的雾化氢氧化钙液滴混合之后，可以和烟气当中酸气形成化学反应。
生活垃圾焚烧烟气净化处理技术分析1. 引言1.1 背景介绍生活垃圾焚烧是一种常见的处理方式，通过高温燃烧将垃圾转化为灰渣和烟气。
焚烧过程会产生大量的有害气体与颗粒物，严重影响环境空气质量和居民健康。
烟气净化技术成为生活垃圾焚烧厂必备的环保设备。
随着我国城市化进程的加快和垃圾总量的增加，生活垃圾焚烧烟气净化技术的研究和应用变得尤为重要。
在提高焚烧效率的减少烟气排放对环境的危害，已成为焚烧烟气治理的重要任务。
对生活垃圾焚烧烟气净化处理技术进行深入分析和研究，旨在为我国生活垃圾处理行业提供技术支持与指导，促进我国环境治理工作的整体提升。
本文将围绕生活垃圾焚烧烟气净化处理技术展开探讨，通过分析不同的净化技术分类及其特点，探讨技术的发展趋势，揭示存在的问题与挑战，并展望未来的发展前景。
希望能为相关研究提供参考，促进生活垃圾焚烧烟气净化技术的进一步完善与发展。
1.2 研究目的生活垃圾焚烧烟气净化处理技术在保护环境、减少污染方面有着重要的作用。
本文旨在对生活垃圾焚烧烟气净化处理技术进行深入分析，探讨其技术原理、分类、应用情况以及未来发展趋势。
研究目的主要包括以下几点：1. 探究生活垃圾焚烧技术的发展历程与现状，分析技术优势和不足之处，为进一步研究提供基础；2. 细致分析烟气净化技术的分类及特点，比较不同技术的优缺点，为工程设计和技术选择提供参考依据；3. 深入探讨干法净化技术、湿法净化技术和生物反应器净化技术的工作原理和应用范围，为实际工程应用提供技术支持；4. 探讨当前生活垃圾焚烧烟气净化处理技术存在的问题与挑战，分析根本原因，并提出相应的解决方案；5. 展望未来生活垃圾焚烧烟气净化处理技术的发展趋势，提出未来研究的方向和重点，为环境保护工作提供科学依据。
2. 正文2.1 生活垃圾焚烧技术概述生活垃圾焚烧技术是指将生活垃圾通过高温燃烧的方式处理，将有机物质氧化分解并转化为灰渣和废气的过程。
这种技术可以有效减少垃圾的体积，减少对土地资源的占用，并通过能源回收的方式实现资源的再利用。
生活垃圾焚烧厂烟气净化处理技术分析随着城市化进程的加速，城市生活垃圾产生量不断增加，处理和处置成为亟待解决的环境问题。
生活垃圾焚烧是一种常见的处理方式，但焚烧过程中产生的烟气对环境和人体健康造成直接影响。
焚烧烟气的净化处理技术显得尤为重要。
本文将对生活垃圾焚烧厂烟气净化处理技术进行分析，探讨其现状和发展趋势。
一、生活垃圾焚烧烟气净化处理技术现状1. 传统烟气净化技术传统的烟气净化技术主要包括干法脱硫、湿法脱硫、布袋除尘等。
干法脱硫是通过喷射碱性或碱性混合物，将二氧化硫转化成硫酸钙或硫酸钠，并沉降下来达到脱硫的目的；湿法脱硫则是利用吸收剂溶液吸收烟气中的二氧化硫。
布袋除尘则是利用滤料将烟气中的颗粒物捕集下来。
这些传统技术虽然能够对烟气中的二氧化硫和颗粒物进行处理，但存在能耗高、设备易堵塞、排放物质无法彻底清除等问题。
2. 新型烟气净化技术随着环保意识的提高和科技的进步，新型烟气净化技术逐渐被引入到生活垃圾焚烧厂中。
膜法脱硫技术利用膜吸收剂将烟气中的二氧化硫吸收下来，具有脱硫效率高、占地面积小、设备运行稳定等优点；除尘技术方面，电除尘技术通过电场作用将烟气中的颗粒物逐一击落到电极上，能有效降低烟气中的颗粒物排放。
这些新型技术改善了传统技术存在的问题，提高了烟气净化的效果和效率。
二、生活垃圾焚烧烟气净化处理技术发展趋势1. 一体化技术一体化技术是指将脱硫、除尘、脱硝等多种净化技术集成到一体，形成一个完整的烟气净化系统。
这种技术能够提高设备的整体效率和稳定性，降低运行成本和占地面积，是未来发展的方向之一。
2. 高效脱硫技术随着对烟气排放标准的不断提高，脱硫技术也在不断升级换代。
高效脱硫技术主要包括吸收剂改性、膜脱硫、催化脱硫等，这些技术能够更有效地去除烟气中的二氧化硫，降低排放浓度。
3. 节能减排技术节能减排是当前烟气净化技术的发展重点之一。
通过提高设备的效率、减少能耗、降低排放浓度等措施，实现烟气净化和环境保护的双重目标。
生活垃圾焚烧厂烟气净化处理技术分析生活垃圾焚烧厂是一种常见的垃圾处理设施，能够有效地将生活垃圾进行焚烧处理，减少垃圾的体积和有害物质的排放。
焚烧过程中产生的烟气含有大量的有害物质，如果没有进行有效的净化处理，将对环境和人体健康造成严重的影响。
烟气净化处理技术是生活垃圾焚烧厂中至关重要的部分，它能够去除烟气中的颗粒物、重金属、二氧化硫等有害物质，从而减少对环境的污染。
下面将对常用的烟气净化处理技术进行分析。
一、布袋除尘器布袋除尘器是目前常用的烟气净化设备之一。
它通过在烟气中设置大量的布袋，将烟气中的颗粒物截留在布袋上，达到除尘的效果。
布袋除尘器具有除尘效率高、投资成本低的优点，可以有效地去除直径大于0.3微米的颗粒物。
布袋除尘器不能有效地去除细微颗粒物和气态污染物，需要与其他净化设备配合使用。
二、湿式电除尘器湿式电除尘器是一种将静电除尘技术与湿式脱硫技术相结合的烟气净化设备。
它通过在烟气中喷雾水，将颗粒物沉积在水中，再利用静电力将细微颗粒物捕集到电极上，达到除尘和脱硫的效果。
湿式电除尘器具有高效的颗粒物捕集能力和较低的能耗，可以同时去除颗粒物和二氧化硫等有害物质。
三、催化氧化净化技术催化氧化净化技术是一种利用催化剂催化氧化烟气中的有机物和二氧化硫等有害物质的技术。
它通过在烟气中加入催化剂，使有机物和二氧化硫等物质发生氧化反应，生成无害物质。
催化氧化净化技术具有高效去除有机物和二氧化硫的能力，但催化剂的成本较高，使用寿命有限。
四、活性炭吸附技术活性炭吸附技术在烟气净化中被广泛应用。
通过在烟气中设置活性炭吸附层，吸附烟气中的有机物、气态污染物等有害物质。
活性炭吸附技术具有吸附效率高、操作简单的优点，可以有效地去除烟气中的有害物质。
活性炭饱和后需要更换或再生，增加了运营成本。
生活垃圾焚烧厂烟气净化处理技术对于减少烟气污染具有重要意义。
不同的烟气净化技术可以针对不同的有害物质进行处理，配合使用可以达到更好的净化效果。
生活垃圾焚烧厂烟气净化处理技术分析1. 引言1.1 背景介绍生活垃圾焚烧厂是城市垃圾处理的重要环节，但焚烧过程中产生的烟气中含有大量的有害物质，对环境和人体健康造成危害。
对生活垃圾焚烧厂烟气净化处理技术的研究和应用具有重要意义。
目前，我国的焚烧厂烟气净化技术已经取得一定进展，但仍然存在一些问题和挑战。
本文旨在对生活垃圾焚烧厂烟气净化处理技术进行深入分析，探讨其技术原理和应用效果，为提高烟气净化效率和降低环境污染提供参考。
1.2 研究目的研究目的是通过对生活垃圾焚烧厂烟气净化处理技术的分析，探讨如何有效地降低烟气排放对环境的影响，提高烟气处理效率，保护大气环境质量，促进生活垃圾焚烧厂的可持续发展。
具体目的包括：1. 分析生活垃圾焚烧厂烟气产生的污染物成分和排放特点，为选择合适的烟气净化处理技术提供依据。
2. 探讨不同烟气净化处理技术的原理、优缺点和适用范围，为生活垃圾焚烧厂的技术改进和提升提供参考。
3. 研究烟气预处理技术、除尘技术和脱硫技术在生活垃圾焚烧厂的应用效果及改进方向，为进一步优化烟气净化处理工艺提供技术支持。
4. 展望生活垃圾焚烧厂烟气净化技术的发展前景，提出今后研究的重点和方向。
2. 正文2.1 生活垃圾焚烧厂烟气产生的污染物生活垃圾焚烧厂烟气产生的污染物主要包括二氧化碳、一氧化碳、二氧化硫、氮氧化物、氟化物、重金属等。
二氧化碳是主要的温室气体，对全球气候变化有重要影响；一氧化碳是一种臭气，对人体健康造成危害；二氧化硫和氮氧化物是造成酸雨的主要成分，对环境有严重破坏性；氟化物会对周围的土壤和水质造成污染；重金属则对人体健康造成慢性毒性影响。
烟气中的这些污染物必须进行有效的净化处理，以保护环境和人类健康。
为了减少这些污染物的排放，生活垃圾焚烧厂采用了多种净化处理技术。
这些技术包括烟气预处理技术、烟气除尘技术、烟气脱硫技术等。
通过综合运用这些技术，可以有效地将烟气中的污染物去除，达到国家排放标准要求，保护环境和人类健康安全。
