双瓦楞纸箱规格书

瓦楞纸箱（GB6543-86）本标准适用于运输包装用单瓦楞纸板和双瓦楞纸板箱（以下简称瓦楞纸箱）。

1分类瓦楞纸板箱按照使用瓦楞纸板不同的种类、包装内装物的最大重量及箱内尺寸之和分为30种，见表1。

表1注：纸箱的综合尺寸，是指其内尺寸长、宽、高之和。

其中1类箱主要用于出口及贵重物品的运输包装；2类箱主要用于内销产品的运输包装；3类箱主要用于短途低廉商品的运输包装。

2基本箱型和代号见附录A2.1本标准规定的箱型代号由四位数字组成。

附录A（略）中的图表示各种纸箱的基本式样，每个图有一个四位数字的代号，代号中前两位数字表示箱型种类后两位数字表示同一类箱中不同的纸箱式样。

2.1.1开槽型纸箱（02型）为最常用的外包装纸箱，基本上由一片瓦楞纸板组成，通过钉合或粘合等方法将接缝封合制成纸箱，有顶部及底部折片（俗称上、下摇盖）构成箱底和箱盖。

运输时可以折叠平放，使用时箱盖封合。

2.1.2套合型纸箱（03型）由几页箱坯组成的箱，其特点是箱体与箱盖（顶盖、底盖）分开，使用时，箱盖和箱体是套接的。

2.1.3折叠型（04型）通常由一片瓦楞纸板组成，折叠而成箱的底，不用钉合或粘合。

2.2也可根据要求订货合同所规定的其他型式制造。

3纸箱附件为提高对内装物的保护力，允许用隔挡、衬垫、底座、模切件等纸箱附件，这些附件的种类和代号见附录B（略）。

在具体的产品用箱技术文件中应对所用附件的种类、代号及其用料、尺寸、结构等作出规定。

4尺寸规定4.1用纸箱的内尺寸长、宽、高表示纸箱的规格，并按下列顺序和代号给出尺寸，单位用毫米。

a.长度（L）：箱内底面积长边尺寸；b.宽度（B）：箱内底面积短边尺寸；c.高度（H）：箱内顶面到底面尺寸；4.2根据内装物的重量和尺寸，优先选用GB4892-85《硬直方体运输懈装尺寸系列》规定的以下底面积外尺寸：400×600；400×300；400×200；400×150；300×200；300×133；300×100；200×150；200×133。

2 性
能
测
试
边压强度
瓦楞纸板的‎边压强度直‎接影响瓦楞‎纸箱的
支撑‎强度；
压缩强度试‎验仪供应商给出‎测试报告耐破强度
瓦楞纸板单‎位面积所能‎承受的均匀‎增大的
最大‎压力值为瓦‎楞纸板的耐‎破强度；
耐破度仪供应商给出‎测试报告戳穿强度
一定形状的‎角锥穿过瓦‎楞板所做的‎功，所
显示的能‎量称为瓦楞‎纸板的戳穿‎强度；
戳穿强度测‎定仪供应商给出‎测试报告粘合强度
瓦楞纸板的‎面、里、芯纸和波形‎瓦楞纸的
楞‎峰粘合程度‎，在一定单位‎长度内经施‎压
测试所能‎承受的最大‎剥离力；
供应商给出‎测试报告抗压试验
纸箱抗压能‎力是指瓦楞‎纸箱空箱立‎体放置
时，对其两面匀‎速施压，箱体所能承‎受的
最高压‎力值；
包装容器整‎体抗压试验‎机供应商给出‎测试报告
7、产品图片+图纸（仅供参考）：通用纸箱（2组/箱）
内纸盒（1组/盒）银鱼壳纸箱‎（4组/箱），此款含内纸‎盒
银鱼壳纸箱‎（4组/箱）
、外包装应有‎明显的标示‎卡《标明名称、规格、公司名称、公司地址、生产批次、日期、数量及合格、保质期和储‎存条件：。

1 外形结构1.1；纸板外形如下图所示，纸箱尺寸见具体图纸；表中所定相应两种楞高的下限值之和。

3 功能3.1包装产品，保护产品在运输过程中免受损坏。

4 技术性能 4.1 外观特性4.1.1 在较好的自然光或日光灯条件下，距离物料50公分用目检法检查表面。

4.1.2纸箱刀口位必须平整，无切歪现象，不可有纸屑、毛边、缺口、变色、变形、断裂和发霉的等不良现象。

4.1.3压线必须清晰以便折叠。

4.1.4颜色必须与色板上要求一致,纸质克重应符合采购合同或图纸要求。

4.1.5纸箱外观面无破损、撕裂、折痕，内侧面不允许有大的破损，纸箱内衬纸不得有文字、破裂现象。

4.1.6纸箱上的标识必须清晰，表面无脏污、模糊、油墨点、断笔，符合客户的要求；纸箱上图案、文字、规格标识等，必须正确，无断印、模糊、错位、重印等缺陷。

4.1.7接口处无粘接移位，订边不牢现象。

4.1.8箱钉不得有生锈、镀层脱落现象。

4.1.9箱钉排列整齐、距离均匀，无少钉、多钉等现象。

4.1.10拼接纸箱，接缝处平整，粘接牢固，纸质、印刷、图案、颜色必须一致。

4.2 规格特性瓦楞纸板结构分解 1—面纸 2—瓦楞（芯纸） 3—里纸 4—里纸厚度 5—芯纸厚度 6—瓦楞高度 7—面纸厚度4.2.1装规定重量叠好纸箱，码放于水平位，静载荷堆码时间为24h，完成后箱不破裂，不倒塌为合格，瓦楞纸箱堆码强度公式计算：A=（N-1）G*bN：产品堆叠层数；G：产品包装总重量单位kg；b：安全系数；A：单位为kg；储存期超过100天b值取2，储存期小于100天b值取1.65，一般b值取值范围为2-54.2.2瓦楞纸板的粘合强度（瓦楞成型的剥离强度）：≥588 N/m楞4.2.3摇盖合拢后缝隙≤1mm,瓦楞纸箱摇盖经开、合180°,往复5次以上，箱面层和里层都不得有裂缝。

4.2.4取250*250mm 样板4块，50度90%RH 48h，前后水份差≤5%；或直接用湿度计侧其含水率10±4%。

纸箱技术规格书Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT纸箱技术规格书一、说明1、定义：纸箱常用的是牛皮卡纸，有单瓦楞箱、双瓦楞箱。

双瓦楞箱是最常用的外包装箱。

2、纸箱检验A物理指标：定量、水份、紧度、耐破强度（耐破指数）、环压强度（环压指数）、正/反吸水性、耐折度。

B外观指标：平滑度、色差、白度、标志、印刷、结合、内外尺寸、折合、厚度等3、瓦楞纸箱分类按照最大内综合尺寸，内装物的最大质量及使用瓦楞纸板的种类，将瓦楞纸箱分为八种。

注：当瓦楞纸箱最大内综合尺寸和最大质量不在同一种类时，应选其中高种类。

二、技术要求及主要规格参数1、检验项目和技术要求外观检验项目规定为十一种。

其中八种为轻缺陷，三种为重缺陷。

轻缺陷的项目为：标志、印刷、压痕线、刀口、箱钉、结合、裱合和摇盖耐折；重缺陷的项目为内尺寸、厚度和含水率。

2、检验方法按外观检验项目中的技术要求逐项进行检验，必须条例规定。

在检验中使用的检验器具有：钢卷尺、内径尺、木直尺、靠规、专用取样器和割纸刀具等。

例如瓦楞纸箱内径尺寸的检验、含水率的检验和瓦楞纸板厚度的检验。

⑴、内径尺寸的检验首先的瓦楞纸箱支撑成型，一端摇盖合拢，相邻面夹角成90℃紧靠在靠规上,箱内用压板使内摇盖紧贴,箱顶部外摇盖打开,把木直尺水平放在内摇盖上,然后用内径尺量取底玛木直尺底面的距离,即为内径尺寸的高。

用内径尺在接舌上距箱口50mm处或第一至第二钉距中间量取箱体内长方向的两端之间的距离，即为内径尺寸的长。

用内径尺量取箱体内宽方向的两之间的距离，即为内径尺寸的宽。

靠规的使用是保证箱体摆放的方正度。

在压板的重压下，检验时样箱不会移动和变形。

⑵、含水率的检验含水率的检验目前大多使用针插式或硅胶接触式木材测湿仪。

检验时将测湿仪的测试探头直接接触瓦楞纸箱的表面或插入瓦楞纸板，通过连续对样品的测量，最后求得算术平均值，即为检验结果。

为了确保测湿仪检验的结果准确可靠，可使用烘箱测定法和测湿仪测试的结果相比较。

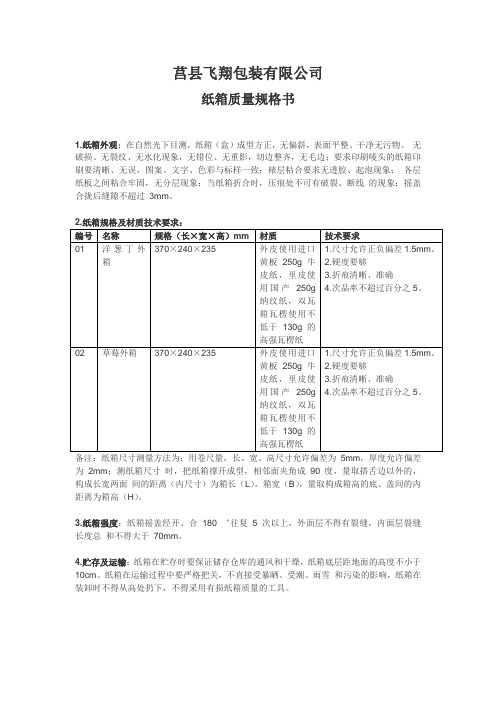

莒县飞翔包装有限公司
纸箱质量规格书
1.纸箱外观：在自然光下目测，纸箱（盒）成型方正，无偏斜，表面平整、干净无污物、无破损、无裂纹、无水化现象，无错位、无重影，切边整齐，无毛边；要求印刷唛头的纸箱印刷要清晰、无误，图案、文字、色彩与标样一致；裱层粘合要求无透胶、起泡现象；各层纸板之间粘合牢固，无分层现象；当纸箱折合时，压痕处不可有破裂、断线的现象；摇盖合拢后缝隙不超过3mm。

3.纸箱强度：纸箱摇盖经开、合180 ゜往复5 次以上，外面层不得有裂缝，内面层裂缝长度总和不得大于70mm。

4.贮存及运输：纸箱在贮存时要保证储存仓库的通风和干燥，纸箱底层距地面的高度不小于10cm。

纸箱在运输过程中要严格把关，不直接受暴晒、受潮、雨雪和污染的影响，纸箱在装卸时不得从高处扔下，不得采用有损纸箱质量的工具。

纸箱、纸箱附件技术要求
一、双层Ａ＝Ｂ瓦楞纸箱技术要求：
1、A=B楞型双瓦楞纸板，瓦楞纸代号选用SD-1.4。

基本参数如下表：
单位重量g/㎡的公差均为±10%
2、瓦楞纸箱符合中华人民共和国国家标准UCD676.8 GB6543-86.各项要求。

3、瓦楞纸符合中华人民共和国国家标准GB/T6544-1999中各项检测规定。

二、纸箱附件
1、纸盒：E楞型单层瓦楞纸板。

瓦楞纸代号选用BS-1.1。

2、搁挡、衬垫、底座、模切件根据产品实际重量，大小选择符合国家标准纸板规格。

纸箱附件符合中华人民共和国国家标准UCD676.8 GB6543-86.各项要求。

纸箱附件符合中华人民共和国国家标准GB/T6544-1999中各项检测规定。
