变电 LW25-126断路器机构改造摘要：某地区110kV变电站LW25-126型断路器机构继电器线圈烧坏引起控制回路断线告警，故障处置过程暴露出该类型断路器无法直接进行检测、维护检修的问题，经过分析提出了五方面的改造，对提高该型断路器安全、稳定运行及运维具有重大意义。
关键词：断路器；改造；运维；控制面板；1.背景2016年12月14日16时，110kV某变电站110kV某某线105断路器机构箱中闭锁合闸回路的热继电器线圈烧坏，引起控制回路断线告警，此时105断路器仍处于运行状态。
检修人员对故障进行检查发现故障点为105断路器机构箱处。
105断路器为西安西开电器厂型号LW25-126户外SF6断路器，机构二次回路设计不合理，接线板与断路器连动机构距离近，断路器又处于运行状态，导致大部分回路都无法检查，无法确定准确的故障点，同时检查过程存在严重的安全风险，所以汇报调度将105断路器转检修。
因当时110kV某某线的运行方式为：供110kV甲变电站用电和110kV乙变电站，再由110kV丙变电站供4座35k变电站，涉及4个乡镇，负荷占某县50%。
因线路单一、负荷大等原因导致负荷转供较为困难，在15日03时55分才能确认故障点，并完成故障处理。
这样引起无必要的人工操作和故障处理时间，严重影响供电可靠性。
故对西安西开电器厂型号LW25-126户外SF6断路器机构的改造至关重要。
1.问题现状变电LW25-126户外SF6断路器机构内空间狭窄，二次接线板与传动机构距离较近，且二次接线板被传动机构遮挡，导致二次设备故障后无法进行检测和维修。
在不停电的情况下运维二次设备，存在导致电网停电及造成工作人员人身伤害的风险。
因此，目前变电运行人员无法进行二次设备日常的巡视、清扫等维护工作，一旦二次设备出现故障就只能进行停电处理，引起不必要的停电，影响供电可靠性。
断路器机构箱内部结构及存在的问题1.改造问题及目标存在的问题是：部分设备由于遮挡无法观测；空间受限无法进行维护检修；存在人身、设备及电网风险；故障处置时会带来大面积停电；改造费用高、更换成本高。
LW25-126型高压断路器控制回路的改造李玉琛;李应利【摘要】针对部分LW25-126型高压断路器出现的"弹簧已储能"信号不能保持故障进行分析,找出设备存在故障的具体部位,提出了可行的改造处理方案.【期刊名称】《宁夏电力》【年(卷),期】2010(000)003【总页数】3页(P35-37)【关键词】断路器;控制回路;改造【作者】李玉琛;李应利【作者单位】宁夏中卫供电局,宁夏,中卫市,755000;宁夏中卫供电局,宁夏,中卫市,755000【正文语种】中文【中图分类】TM5611 前言古城变电所发生了一起断路器合闸弹簧在已储能时，控制屏上“合闸弹簧已储能”指示灯经过15s后自动熄灭的故障。
现场工作人员立即对设备异常现象进行查找，对同批次、同型号断路器进行了统计，并组织人员消除了此类设备存在的事故隐患。
2 故障及现场检查情况2009年3月3 日，220kV古城变电所110kV6116备用间隔在进行断路器机构检查及保护传动工作中，当断路器完成1次合闸动作合闸弹簧储满能量后，工作人员发现保护室内控制屏上“合闸弹簧已储能”指示灯经过15s后自动熄灭。
为了核实该故障存在的确切性，经过多次试验，均出现了此种故障。
工作人员当即对断路器的控制回路进行了仔细检查。
发现断路器操动机构箱内的“合闸弹簧已储能”信号接点，接在了电机控制及保护回路中的直流接触器的一对常开辅助接点上。
3 故障情况统计故障设备为LW25-126型高压断路器，采用三相联动弹簧操动机构，2000年10月生产。
该台断路器在检修过程中，出现操动机构储满能后，控制屏上的“合闸弹簧已储能”指示灯不能长时间保持。
为了杜绝此类故障的再次发生，中卫供电局工作人员对2000年10月以前出厂的LW25-126型高压断路器，进行了统计。
经过现场排查，查找出古城、大柳木、文昌、马场湖、迎水桥、李园变电所，共计有27台该型断路器存在有“合闸弹簧已储能”指示灯不能长时间保持显示的故障。

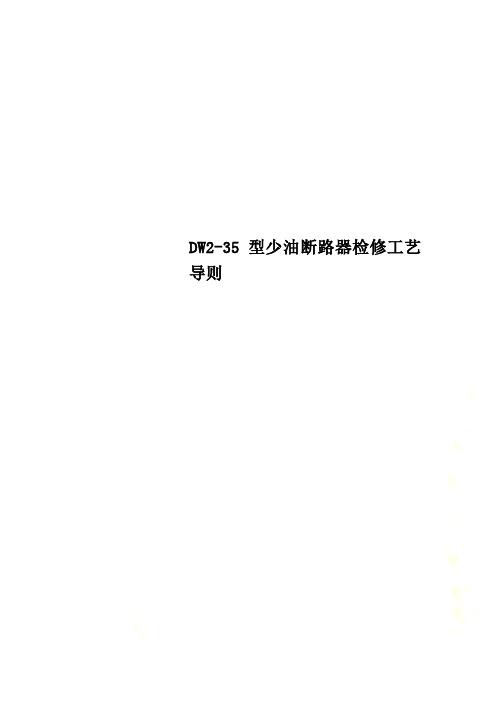

DW2-35型少油断路器检修工艺导则DW2-35型少油断路器检修工艺导则(试行本)电力工业出版社第一篇技术数据第一章出厂、定容、增容、调试数据一、出厂技术数据出厂技术数据见表1至表4。
表1 原断路器出厂技术数据* 实际值应为32千安** 实测值变0.7秒。
表2 断路器重量与外型尺寸电力工业部生产司关于颁发六种高压断路器检修工艺导则(试行本)的通知(81)生技字第43号为了提高检修工艺水平，保证高压断路器的检修质量，我部曾先后组织华东电力试验研究所，上海、西安、郑州、常州供电局，沈阳、鞍山电业局，阜新发电厂分别编写了SN1-10、SN2-10、SN3-10、DW2-35、SW6-0及220、SW7-0及220六种型式高压断路器的检修工艺导则，并以(79)电生字56号文确定由电科院、沈阳、旅大、鞍山、延边电业局，天津、上海、西安、郑州供电局，阜新发电厂和安徽电力试验研究所组成高压断路器检修工艺修订审查小组，于1979年8月在延吉，月在蚌埠进行了两次审查和修订，并按审查意见进行了补充、修改，最后由安徽中试所校阅定稿。
现颁发试行。
这些导则包括了有关增容改造和改进项目，总结了现阶段运行、检修和技术改造经验。
各单位在使用中如发现内容有不完善之处，请将意见寄电力工业部生产司和电力科学研究院高压所，以便再版时修改。
导则的负责编写单位如下：1.SN1-10型少油断路器检修工艺导则华东电力试验研究所、上海供电局2.SN2-10型少油断路器检修工艺导则沈阳电业局3.SN3-10型少油断路器检修工艺导则沈阳电业局4.DW2-35型少油断路器检修工艺导则西安供电局、常州供电局5.SW6-0 220型少油断路器检修工艺导则鞍山电业局、西安供电局6.SW7-0 220型少油断路器检修工艺导则郑州供电局、阜新发电厂一九八一年三月三十日表3 操动机构分、合闸线圈数据表4 速度标准(无油时)注合闸线圈端电压为100%额定操作电压。
六氟化硫封闭式组合电器电流互感器改造工艺要求发布时间：2021-10-20T08:51:41.971Z 来源：《科学与技术》2021年7月19期作者：于雷王康伟[导读] 六氟化硫封闭式组合电器，国际上称为“气体绝缘开关设备于雷王康伟国网新疆电力有限公司检修公司新疆乌鲁木齐 830000摘要：六氟化硫封闭式组合电器，国际上称为“气体绝缘开关设备”（Gas lnsulated Switchgear)简称GIS，它将一座变电站中除变压器以外的一次设备，组合电器由断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器、母线、出线套管、电缆终端等电器，按照电气主接线的要求，依次组成一个整体，各元件的高压带电部分均封闭于接地的金属壳体内，并充以一定压力的SF6气体，作这绝缘和灭弧介质。
其中电流互感器。
通常采用贯穿式。
器身置于金属筒内并充以SF6作为绝缘。
二次绕组绕在铁芯上，紧贴着外壳，一次绕组就是导体本身。
二次引线通过一个绝缘的密封性能良好的接线板引出。
这种电流互感器可装多个二次绕组，供给继电保护和测量仪表。
关键词：变电站；电流互感器；改造1、基本情况由于某变电站一期工程设计组合电器电流互感器配置不符合保护要求，在断路器内部发生故障时存在主保护死区，为保证电网设备安全稳定运行；对某变电站开展断路器II母侧TPY绕组改造工程。
前期750kV电流互感器配置配置为“7-8-7”（即边断路器7个二次绕组“0.2S-0.2S-5P20×TPY-TPY-5P20-0.2S”，中断路器8个二次绕组“0.2S-5P20-TPY-TPY×5P20-0.2S-0.2S-0.2S）配置：750kV断路器两个5P20级绕组分别置于断路器断口两侧，而两个TPY级绕组置于断路器断口一侧，见下图。
变电站断路器CT绕组布置情况2、改造过程工艺要求2.1.安装吸附剂作业前，应观察湿度测量仪，要求不能在雨中或湿度大于90%时进行更换吸附剂作业。
35KV开关大修组织技术措施一、组织措施1.明确工作责任:（1）制定实施大修方案，明确每个岗位的责任和任务；（2）组织专业人员进行技术培训，提高员工的专业技能；（3）成立大修工作领导小组，由技术部门负责人担任组长，牵头组织大修工作；（4）建立大修工作日志，记录每天的工作进展和问题解决情况；（5）建立大修工作评估制度，对大修工作进行定期评估，及时纠正不足之处。
2.制定详细的计划（1）根据大修方案，编制详细的工作计划，包括大修工作的起止时间、分工和任务，并严格按照计划执行；（2）编制材料采购计划，确保所需材料及时供应；（3）制定安全管理计划，确保大修过程中的安全，包括人员防护、电器设备防爆和防火措施等。
3.人员配备（1）根据大修工作的具体要求，合理安排人员配备；（2）确保每个工作岗位都有合适的专业人员，如检修人员、操作人员、安全人员等；（3）提前安排好人员的轮班和休假计划，确保大修工作的连续性。
4.与相关单位的沟通协调（1）与供电公司沟通协调，确保大修工作期间的供电可靠；（3）与相关部门（如企业安全环保部门、消防部门等）进行沟通，获取必要的支持和协助。
1.定期检修（1）开展全面的设备检查，包括电磁铁、断路器、隔离开关等设备的绝缘性能、相接触面的接触电阻等方面检查；（2）对设备的绝缘油进行测试，确保其绝缘性能符合要求；（3）对设备的机械部件进行润滑和调整。
2.设备维护（1）清洁设备，消除设备表面的积尘和污垢，防止污垢对设备绝缘性能的影响；（2）定期检查设备的连接螺栓和紧固件，确保其可靠的引线连接；（3）对设备的风道和通风口进行清理和检查，确保设备的散热性能良好。
3.设备更新和改造（1）根据设备的老化情况和技术发展的需要，进行设备的更新和改造；（2）对老化和损坏的设备进行替换或修复，更新旧式设备；（3）根据实际情况，改善设备的结构和布线，提高设备的可靠性和安全性。
4.安全措施（1）采取必要的人身防护措施，如佩戴绝缘手套、胶鞋等，确保工作人员的人身安全；（2）设立安全警戒区域，禁止非工作人员入内；（3）加强现场的消防安全工作，设立灭火器材和应急通道，定期对消防设备进行维护和检查。
PNX2-35型铁路信号智能电源屏施工改造方案作者：韦成杰梁宏伟周利红来源：《科技视界》 2013年第35期韦成杰梁宏伟周利红(郑州铁路职业技术学院，河南郑州 450052)郑州电务段杏花营站电源屏更新，将一套更换下来的北京铁信通生产PNX2-35型铁路信号智能电源屏赠与郑州铁路职业技术学院，可以作为《通信信号电源》课程教学实验设备，并可为学校城市轨道交通控制实验室其他信号设备提供工作电源。
因电源屏模块多、大、沉，只能将电源屏拆分后再从现场运输到学校实验室，模块有所损坏，配线老化，所以在学校需要先对模块检测维护后，再按照校内信号设备的要求重新进行配线设计、施工及调试。
针对这些情况，设计施工改造方案。
1 电源屏模块检测PNX2-35型智能电源屏由A、B、C、D四台电源屏组成，是35KVA车站综合供电系统。
提供信号点灯、道岔表示、电动转辙机、继电器、区间电码化电源、稳压备用电源、区间轨道电源、站间联系电源、调度集中电源及25Hz轨道、局部电源。
采用模块化设计，包含三相输入电源转换模块、直流开关电源模块、交流稳压模块、不稳压模块、变压器等。
由于电源屏使用已久，并且在拆卸和运输途中可能有碰撞，必须先检测模块工作情况。
检测方法是：检测模块或变压器电压时，为输入端子上送入额定电压，在输出端子上用万用表测量输出电压是否符合模块铭牌上的参数；检测切换模块切换是否正常时，先将两块三相输入转换模块按照标准配线连接，然后分别输入两路电源，使其中一块模块主用工作，另外一块模块备用，最后将主用模块电源断开，观察备用模块是否自动投入工作供电，切换时间是否小于0.15S（铁道部电源屏技术条件）。
若有问题，进行维护或更换。
2 配线设计将电源屏模块重新排兵布阵，使其输出电源满足学校现有的信号设备用电。
这就需要重新进行配线设计，配线时注意选择导线型号，配线孔大小，并确定好导线端子号。
部分设计配线图如图1所示。
3 施工根据设计好的施工图纸进行实际施工。
