开关柜改造工程施工方案

10kV高压开关柜改造实施方案0 引言20世纪60至70年代建成的变电站中，10kV送配电系统大多为SN10-10型户内少油断路器，存在体积大，重量大，易爆炸，寿命短，噪音大，易造成环境污染等缺陷。

随着国民经济的迅速发展，电网技术的不断提高，真空型断路器由于具有可靠性高、寿命长、体积小、重量轻、不爆炸、低噪音、无污染环境的优点，成了更新换代产品。

近年来，10kV GG1—A（F）高压开关柜无油化改造在各供电局每年大修技改项目中占有重要比重，成了各供电企业的重点改造项目之一。

然而，在已运行变电站中进行开关柜改造，由于用电负荷重、停电时间短，改造工作任务重，施工场地有限等方面的原因，就如何强化管理、优化实施方案，确保改造工程按质、按时、安全顺利完成，成了各供电局及施工单位面临的一道新课题。

本文以110kV老教场变10kVGG-1A柜改造工程为例，对10kV高压开关柜改造工程的实施方案进行了深入探讨和研究。

1 概述110kV老教场变位于贵州盘县，本期工程主要内容为更换10kVI段1#至13# GG-1A柜，新柜采用KYN27-12（Z）型10kV高压开关柜。

工作内容含旧设备拆除、新设备基础改造、新设备安装、保护改造、二次电缆更换及调试等工作量。

具体见表1。

改造后主变进线柜到穿墙套管的连接采用三相封闭式母线桥进行连接。

开关柜上安装有就地保护测控装置，该保护测控装置通过网络与主控制室电脑主机连接，工程内容包括安装就地保护测控装置及相应通讯电缆、交直流电缆及控制电缆；调试部分包括高压开关柜及柜内设备（断路器、电流互感器、电压互感器、避雷器、站用变压器），二次部分包括就地保护测控装置调试。

2 实施方案2.1 实施工序安排1）流水段化分按照本工程情况工作内容主要是：馈线柜负荷转移、旧开关柜拆除、新开关柜安装、电缆敷设及新设备调试。

流水划分时按照此工作内容划分较为合理，工作条理清楚，容易实现更好的实施效果。

2）工艺流程上报停电施工方案（含施工内容、停电计划、停电范围、安全技术措施等内容），停电施工许可作业票办理，负荷转移（电缆转接），拆除原设备、电缆，安装设备并重新敷设电缆和接线，设备本体调试，保护装置试验，分系统调试，复电前系统调试，验收、消缺及投运。

高压开关柜改造安装施工及方案
一、高压开关柜改造安装目的
高压开关柜改造和安装旨在优化电力系统，增加可靠性，安全性，减少维护成本，提高维护效率和操作质量。

为了实现这些目的，无论是改造还是安装，都需要根据当前电力系统的可靠性和安全性要求，进行有效的改造和安装工作。

二、高压开关柜改造安装施工和方案
1、施工准备：根据当前电力系统及高压开关柜的安装环境，进行施工准备，确保高压开关柜安装条件符合规范要求。

2、拆卸旧开关柜：在施工准备工作完成后，根据具体情况，可选择旧开关柜拆卸，或者采用无拆卸改造模式进行改造。

3、安装新开关柜：新开关柜通过具体安装与施工要求，进行安装施工，确保新开关柜安装位置正确。

4、接线工作：安装完成后，按照图纸要求进行接线工作，确保主接线和支接线清晰明了，接线工作符合电气要求，确保系统安全可靠。

5、开关柜调试：在接线完成后，根据电气要求，应进行开关柜的功能调试，确保开关柜按照图纸要求正确运行，检查可靠性达到要求。

6、工作完工：完成调试工作后，应对施工质量进行记录，确保工作质量满足电力系统的可靠性和安全性要求。

高压开关柜改造安装施工方案一、项目概况本项目是对现有高压开关柜进行改造安装，以提高设备的可靠性和使用寿命，确保供电系统的安全稳定运行。

二、工程内容1.拆除旧有高压开关柜2.安装新的高压开关柜3.进行相关电缆接线4.联合测试5.调试和投运三、施工方案1.施工前准备（1）组织相关专业技术人员进行方案设计和施工计划编制。

（2）对现场进行勘察和测量，确定各设备的安装位置。

（3）准备相关工具和设备，并进行材料的采购和送货安排。

2.拆除旧有高压开关柜（1）切断电源并进行安全隔离。

（2）拆除旧有开关柜并进行材料的拆卸和清理。

（3）对现有电缆进行切断、标记和绝缘处理。

3.安装新的高压开关柜（1）按照设计图纸进行安装，确保安装位置和尺寸的准确性。

（2）进行开关柜的接地处理，并进行相关连接线的连接。

（3）对各个部件进行检查和调整，确保安装质量符合相关标准。

4.进行相关电缆接线（1）根据设计要求和电气图纸，进行电缆的布线和接线。

（2）对电缆进行绝缘处理，并进行连接和固定。

5.联合测试（1）进行电气设备的互联测试，确保电气连接正确。

（2）对触点和继电器的控制进行测试，确保开关柜工作正常。

6.调试和投运（1）对开关柜进行调试和检查，确保各个部件的正常运行。

（2）在保证质量和安全的前提下，进行试运行和正式投运。

四、安全措施1.施工前，组织相关技术人员对设备进行绝缘测量和安全隔离，确保人员安全。

2.施工现场应设置明显的安全警示标志，以防止他人误入施工区域。

3.施工人员应佩戴符合要求的个人防护用品，并进行安全教育培训。

4.施工过程中，进行严格的施工现场管理和交通引导，确保施工区域的安全有序。

五、施工进度计划1.项目启动和准备：2天2.拆除旧有高压开关柜：3天3.安装新的高压开关柜：5天4.进行相关电缆接线：3天5.联合测试：2天6.调试和投运：2天六、预算和成本控制根据施工方案编制预算，合理安排工程进度和人力资源，严格控制成本，确保施工质量和效益。

开关柜改造工程施工方案一、工程简况本工程拆除10kV开关柜14面、安装10kV开闭所一座、10kV开关柜17面、测控屏1面、更换1#主变低压侧至高压室10kV母线桥2组、10kV穿墙套3只，管敷设10kV高压电缆8根。

二、主要施工步骤1、9月8日，开闭所到现场（开闭所土建基础需提前施工）。

2、9月11-14日，开闭所安装，二次电缆敷设、保护调试、校验，完善开闭所的标示标志，具备送电条件（保护定值提前计算）。

3、9月15日，10KV电缆敷设（共8根 3*2406根 3*3002根）。

4、9月15日-17日，10KV电缆头制作，耐压试验，进开闭所压接；开闭所通讯联调。

5、9月18日（#1主变，35kVI段母线停电），10kV花园线、公园线及#1主变低压侧通过电缆转接至开闭所，施工前记录电缆相序，保证相序正确，计量表安装，（断开主变低压侧母线桥软连接，为后期母线桥改造做准备，保证有足够的安全距离，以便后期施工）。

6、9月20日（#2主变停电，35kVII段母线，10kVII母线及出线停电），10kV郎琳线、周农线、杨楼线、雷华线及#2主变低压侧通过电缆转接至开闭所，施工前记录电缆相序，保证相序正确，计量表安装。

7、9月21日-22日，10KV 高压室14面开关柜拆除，转运等。

8、9月23日-10月16日，17面开关柜及1面测控屏基础制作（土建）。

9、10月27日-11月5日，17面开关柜安装就位，开关柜柜顶小母线连接，一次母排连接；1面测控屏安装就位； #1、#2主变10kV母线桥改造(母线桥材料必须提前购置)。

10、11月6日-11月20日，二次电缆敷设、接线；完善一、二次标示标志；开关柜调试、试验；保护装置校验；新开关柜调度通讯联调；安装室内封闭母线桥（开关柜就位后，厂家现场测量定制，因厂家在福建，供货周期较长）。

11、11月21日-10月27日，工程验收、消缺。

12、11月28日，（#1主变，开闭所10kVⅠ段母线及出线停电），10kV花园线、公园线改接至新安装高压柜，记录电缆相序，保证相序正确；#1主变二次回路完善；#1主变接至改造后母线桥，进出线洞口封堵；完善五防闭锁装置；调控通讯联调。

开关柜改造安装方案一、背景介绍在现代电力系统中，开关柜起到了分断和控制电路的作用，是电力系统的重要组成部分。

然而，由于技术的不断发展和电力系统的改造升级，一些老旧的开关柜已经不能满足系统的需求，需要进行改造安装工作。

二、改造目标1.提高电力系统的可靠性和稳定性，减少电路的故障率；2.更新陈旧的设备，提高电力系统的运行效率和安全性；3.实现现代化、智能化的管理和控制。

三、改造方案1.评估和设计首先，对现有的开关柜进行评估，了解其结构和功能，并根据系统需求和预算确定改造方案。

在设计阶段，需要考虑开关柜的尺寸、额定电压和电流、环境条件等因素，确保改造后的开关柜能够满足系统的要求。

2.原材料准备根据设计方案确定所需的材料，并进行采购和准备。

这包括开关柜的外壳、配电开关、电动机操控装置、仪表和保护设备等。

3.施工准备在施工前，需要进行开关柜系统的停电操作，并做好安全防护措施。

同时，准备好必要的工具和设备，确保施工的顺利进行。

4.拆除原有设备在改造前，需要先拆除旧的设备，并做好记录和标记，以便后续的安装和调试工作。

5.安装新设备根据设计方案，将新的设备安装到开关柜中。

在安装过程中，需要保证设备的正确连接和固定，确保其稳定性和可靠性。

6.连线和接地在安装完成后，进行设备的连线工作。

根据电路图和接线图进行连线，并确保接地系统的正常运行。

同时，进行必要的测试和调试工作，以确保系统的正常运行。

7.验收和运行在安装和调试完成后，进行开关柜系统的验收工作。

检查设备的安装质量和连线是否正确，并进行必要的测试和检测工作。

验收合格后，启动系统运行。

四、风险控制在开关柜改造安装过程中，需要注意以下风险，并采取相应的措施进行控制：1.安全风险：在施工过程中，需要进行安全操作，佩戴好个人防护装备，并遵守相关的安全规定和标准。

2.设备损坏风险：在搬运和安装设备的过程中，需要注意设备的易损部分，避免损坏和丢失。

3.接线和连接风险：在连线和连接设备的过程中，需要确保接线正确，避免出现短路和接触不良等问题。

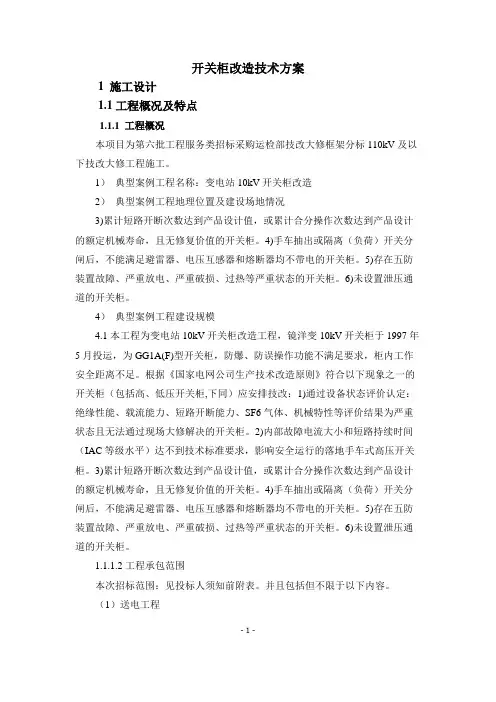

开关柜改造技术方案1 施工设计1.1工程概况及特点1.1.1 工程概况本项目为第六批工程服务类招标采购运检部技改大修框架分标110kV及以下技改大修工程施工。

1）典型案例工程名称：变电站10kV开关柜改造2）典型案例工程地理位置及建设场地情况3)累计短路开断次数达到产品设计值，或累计合分操作次数达到产品设计的额定机械寿命，且无修复价值的开关柜。

4)手车抽出或隔离（负荷）开关分闸后，不能满足避雷器、电压互感器和熔断器均不带电的开关柜。

5)存在五防装置故障、严重放电、严重破损、过热等严重状态的开关柜。

6)未设置泄压通道的开关柜。

4）典型案例工程建设规模4.1本工程为变电站10kV开关柜改造工程，镜洋变10kV开关柜于1997年5月投运，为GG1A(F)型开关柜，防爆、防误操作功能不满足要求，柜内工作安全距离不足。

根据《国家电网公司生产技术改造原则》符合以下现象之一的开关柜（包括高、低压开关柜,下同）应安排技改：1)通过设备状态评价认定：绝缘性能、载流能力、短路开断能力、SF6气体、机械特性等评价结果为严重状态且无法通过现场大修解决的开关柜。

2)内部故障电流大小和短路持续时间（IAC等级水平）达不到技术标准要求，影响安全运行的落地手车式高压开关柜。

3)累计短路开断次数达到产品设计值，或累计合分操作次数达到产品设计的额定机械寿命，且无修复价值的开关柜。

4)手车抽出或隔离（负荷）开关分闸后，不能满足避雷器、电压互感器和熔断器均不带电的开关柜。

5)存在五防装置故障、严重放电、严重破损、过热等严重状态的开关柜。

6)未设置泄压通道的开关柜。

1.1.1.2工程承包范围本次招标范围：见投标人须知前附表。

并且包括但不限于以下内容。

（1）送电工程- 1 -①全部招标项目中的安装、验收、移交、配合整套系统调试（含OPGW光缆架设、盘测、接续、全程测量）、保修；②施工方自购材料的采购﹑运输及保管；③招标方提供的材料保管；④招标方供应的材料范围包括：塔材、导线、地线、绝缘子、金具、电缆及附件、光缆及光缆附件等，具体执行国家电网公司及国网福建省电力有限公司集中招标采购目录范围。

7#变电所高压开关柜升级改造施工方案1. 背景7#变电所高压开关柜是该变电所供电的关键设备，经过多年使用，已经出现了一些老化和故障问题。

为了确保该变电所的供电可靠性和安全性，有必要进行升级改造。

本方案旨在提供详细的施工方案，以确保升级改造工作的顺利进行。

2. 目标本次升级改造的目标是：- 提高高压开关柜的工作效率和性能；- 增强高压开关柜的安全性；- 延长高压开关柜的使用寿命；- 降低维护和故障处理成本。

3. 方案本次升级改造的施工方案包括以下几个主要步骤：1. 设备评估和选择：对现有高压开关柜进行评估，并选择适合的新设备进行替换或升级。

2. 工程准备：准备必要的工具、材料和人员，确保施工所需的资源充足。

3. 施工过程：按照设计要求进行设备的拆除、新设备的安装和连接，确保施工过程符合相关安全标准和规范。

4. 测试和调试：对升级后的高压开关柜进行全面测试和调试，确保工作正常且符合要求。

5. 完工和验收：对升级改造工作进行验收，确保施工结果达到预期目标。

4. 注意事项在进行高压开关柜升级改造施工过程中，需要注意以下几个事项：- 确保施工过程安全可控，遵守相关安全标准和规范；- 避免对其他设备和供电系统造成影响，确保变电所的正常运行；- 对施工过程进行及时记录和监测，以便及时发现和解决问题。

5. 预期效果通过本次高压开关柜升级改造，预期将达到以下效果：- 提高供电可靠性，减少停电风险；- 增加高压开关柜的性能和工作效率；- 增强变电所的供电安全性；- 减少维护和故障处理成本。

6. 时间计划本次升级改造预计需要的时间为XXX天，具体时间计划如下：- 设备评估和选择：X天；- 工程准备：X天；- 施工过程：X天；- 测试和调试：X天；- 完工和验收：X天。

7. 费用估算本次升级改造的预算为XXX万元，具体费用估算如下：- 新设备采购费用：XXX万元；- 人员和材料费用：XXX万元；- 测试和调试费用：XXX万元；- 其他费用（如运输费、安装费等）：XXX万元。

高压配电工程改造施工方案一、项目背景及改造目的1.1 项目背景为了满足企业用电需求，提高电力供应可靠性，保障生产安全和正常运行，本次改造计划对现有高压配电系统进行全面升级改造。

1.2 改造目的（1）提高供电可靠性，降低电力故障率，减少停工损失。

（2）提升供电质量，减少电压波动，改善电力品质。

（3）提高系统运行效率，降低用电成本，提高企业竞争力。

（4）保证工程施工安全，保障施工质量。

二、改造内容及范围2.1 改造内容（1）高压配电室改造：对原有高压配电室进行全面改造，包括设备升级、接线柜更换、接地线铺设等。

（2）高压开关柜改造：对现有高压开关柜进行全面检修，并进行部分设备更换。

（3）变压器改造：对现有变压器进行检修，并进行部分设备更换。

（4）配电线路改造：更换老化线缆，提升线路安全性和运行效率。

（5）保护控制系统改造：对现有保护控制系统进行全面升级和改造。

（6）系统接地改造：对系统接地进行升级改造，提高系统接地安全性。

2.2 改造范围本次改造范围涉及整个高压配电系统，包括高压配电室、高压开关柜、变压器、配电线路等。

三、改造前期准备工作3.1 组织部署（1）成立改造工程管理小组，明确各成员责任，制定改造计划。

（2）确定施工队伍，明确施工方案，分工合作。

3.2 资料准备（1）整理各设备资料及技术资料，明确设备参数，降低改造风险。

（2）对现场进行勘察，了解现场情况，为改造提供可靠数据支撑。

3.3 物资准备（1）核对改造所需物资清单，保障物资齐备，避免因物资缺乏而影响施工进度。

（2）选购高质量的改造设备和材料，确保改造质量。

3.4 技术准备（1）培训施工人员，提升施工技能，保障施工质量。

（2）确定改造所需的技术方案，为施工提供技术支持。

四、施工方案4.1 施工步骤（1）组织现场清理工作，清除杂物，保持施工现场整洁。

（2）进行设备及线路停电作业，保障施工人员安全。

（3）对高压配电室进行全面改造，包括设备升级、线路铺设等。

高压开关柜改造安装施工方案简介高压开关柜是电力系统中的重要组成部分，对于电力系统的正常运行起到了至关重要的作用。

在使用一段时间后，由于设备老化或是其他方面的原因，高压开关柜可能需要进行改造升级，并进行重新安装。

本文档将介绍高压开关柜改造安装施工方案，以帮助施工人员更好地进行工作。

改造前准备工作在进行高压开关柜改造之前，应做好以下工作：1.开展安全分析和风险评估，制定安全措施；2.制定改造方案，确定改造内容和所需设备；3.梳理原有电气系统的构成关系，分析整个系统的重要节点；4.清洁安装区域，确保安装地点达到相应清洁度标准。

工程施工流程高压开关柜改造按以下流程进行：1.准备工作2.拆除旧电气设备3.安装新设备4.连接电缆5.接地与绝缘检测6.联合调试7.高压试验8.装置保护及操作试验准备工作施工前要做好准备工作，包括：1.修复老化、破损或松动的地面；2.确认设备运输情况以及维护记录；3.检查开气门、出气口和排气口的位置，确认电压等级、相数和重合闸位置；4.确认井道大小和井外空间大小等。

拆除旧电气设备拆除旧电气设备是改造的重要一环，应谨慎而有条理地进行。

拆除前应确保出厂数据清晰、完整，并清理好电器设备的内外表面。

在拆除时，应做好防止粉尘和杂物的防护，同时减少噪音和振动。

拆卸后的旧设备要妥善保管，防止损坏或遗失。

安装新设备在安装新设备时，应按设计要求安装，合理布置好设备，除有关规范和技术要求外，还应考虑到施工的美观、便于维护、易于起重、方便操作等条件。

安装时，应将设备导引插轴与底座的接触面充分涂上润滑脂，并确认好动传递件联轴器的轴承。

连接电缆在对新设备进行电气接线时，应遵循现场布线图等相关规范和标准。

电气设备应尽可能采用公用井道，设备布置在分段停电的情况下进行电线预制。

预制好的电线放在设备端子箱上方，确保对外部安全并方便进行接线。

接地与绝缘检测接地体应牢固，地网及接地体之间的铜排应互联，接地电阻要符合规定值。
