矿用高低压配电柜技术规范要求一、概述1.1本技术要求适用河南安钢集团舞阳矿业有限责任公司矿用井下电气设备，提出了对设备功能设计、结构、性能、安装和试验等方面的基本要求，卖方须完全响应标书及补充条件。

1.2本技术要求提出的是最低限度的技术要求，并未对一切技术细节做出规定，卖方确保提供符合工况工艺条件和满足买方正常、安全使用要求的优质产品。

使用于矿井下的设备须具有矿安标志“KA”。

1. 3买方在本技术规格书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本规范和所列标准要求的高质量产品及其相应服务。

对国家有关安全、环境保护等强制性标准，必须满足其要求。

1. 4设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。

L5卖方应按照本技术文件的要求，负责其供货范围内全部设备的设计、制造、设备配套、油漆、包装，指导设备安装、调试和试验，并对最终买方进行培训。

卖方所提供的产品应是技术和工艺成熟先进，并有多台同类产品多年连续运行实践已证明是成熟、安全、可靠的优质产品。

1. 6卖方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的中国标准和IEC标准。

本技术规格书所使用的标准如遇与卖方所执行的标准发生矛盾时，应按较高标准执行。

1.7在签订合同之后，如果因国家或行业相关规范、标准和规程发生变化，或者项目技术方案发生变动，买方有权提出对本技术规格书进行补充、修改等变更要求，只要技术上可行，卖方都应予以答应和接受。

若因技术规格书的变更导致商务价格的变化，将由买、卖双方根据商务合同相关规定共同商定变更后的价格。

1.8卖方提供的设备，应是组装成套的完整设备，设备上安装的，以及按本技术规格书要求单独提供的所有部件、元件和材料，均应视为设备的构成。

L9本技术要求经买、卖双方双方确认后将作为订货合同的技术附件，与合同正文具有同等的法律效力。

扎紧；
2.10.3 用于晶体管保护、控制等逻辑回路的控制电缆，当采用屏蔽电
缆时，其屏蔽层应予接地；如不采用屏蔽电缆时，则基备用芯线应有
一根接地；
2.10.4 橡胶绝缘芯线应外套绝缘管保护；
2.10.5 盘、柜内的电缆芯线，应接垂直或水平有规律地配置，不得任
意歪斜交叉连接；备用芯应留有适当余度。
2.11 在绝缘导线可能遭到油类污蚀的地方，应采用耐油的绝缘导线，
或采取防油措施。
2.12 配电装置的安全技术要求：
2.12.1 两路及以上电源供电时，各路电源主进与2
10 千伏室内成套设备的隔离开关和相应的断路器之间
应装有联锁装置。
2.安装 2.1 各配电房门窗须严密，房内清洁。 2.2 配电盘安装稳固。盘内设备与各构件间连接牢固。 2.3 盘、柜的接地应牢固良好。装有电器的可开启的盘、柜门，应以 软导线与接地的金属构架可靠地连接。 2.4 端子箱安装应牢固，封闭良好，安装位置应便于检查，成列安装 时，应排列整齐。 2.5 配电盘内布线要横平竖直，螺丝不能有松动，线头接触良好。 2.6 盘内各元件固定可靠无松动，触头无氧化，无毛刺。 2.7 二次回路的连接件均应采用铜质制品。结线的具体要求： 2.7.1 电气回路的连接(螺栓连接、插接、焊接等)应牢固可靠。 2.7.2 电缆芯线和所配导线的端部均应标明其回路编号；编号应正确， 字迹清晰且不易脱色。 2.7.3 配线整齐、清晰、美观；导线绝缘良好，无损伤。 2.7.4 盘、柜内的导线不应有接头。 2.7.5 每个端子板的每侧接线一般为一根，不得超过两根。 2.8 400 伏及以下的二次回路的带电体之间或带电体与接地间，其电 气间隙不应小于 4 毫米。漏电距离不应小于 6 毫米。 2.9 使用于连接可动部位(门上电器、控制台板等)的导线尚应符合下 列要求： 2.9.1 应采用多股软导线，敷设时应有适当余度。 2.9.2 线束应有加强绝缘层(如外套塑料管等)。

高、低压柜技术规范书项目名称：需方：设计单位:使用方:投标方：2015年7月08日一、总则1.1 本技术规格书适用于XXXXXXXX电项目高、低压配电柜及配电箱等设计、性能、安装和试验等方面规定的技术要求.1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品。

1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。

本设备技术规范书所使用的标准，如遇与卖主所执行的标准不一致时，按较高标准执行。

1.4 本设备技术规范书经招、投标双方确认后，成为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5 本设备技术规范书未尽事宜，由买卖双方协商确定二、高压柜部分1.基本条件1.1 使用环境条件10kV铠装中置移开式交流金属封闭开关设备（KYN28–12）满足如下使用环境 :海拔高度:小于1000 米大气压力：年平均气压904.8 mbar相对湿度：年平均52 %年平均气温：19℃绝对最高温度38.9 ℃绝对最低温度-30 ℃风速及风向：年平均风速 2.6 m/s,主导风向：年平均降雨量453.4 mm最大积雪深度110mm最大冻土深度 1.46 mm地震烈度：7度可满足户内安装 , 室内无机械通风、空调和采暖条件下使用。

1.2 接口条件高压开关柜 KYN28-12应满足如下接口条件:1.2.1 额定电压 : 交流电压 (AC):10kV1.2.2 最高工作电压 : 交流电压 AC:12kV1.2.3 额定频率 :50HZ1.2.4 接地系统 :非有效接地系统1.3 采用标准高压开关柜 KYN28-12开关柜的设计、制造、试验符合下列各标准的有关要求 :1．GB11022-89 《高压开关柜通用技术条件》2．GB3906-91 《 3-35kV 交流金属封闭开关设备》3．GB1985-89 《交流高压隔离开关和接地开关》4．DL/T403-2000 《12KV~40.5KV户内高压真空断路器订货技术条件》5．IEC298(1990) 《额定电压 l0kV 以上 52kV 以下交流金属封闭开关设备和控制设备》6．IEC694(1996) 《高压开关设备与控制设备共有条款》7．柜内设备及元件符合相应的国家标准2. KYN28-12开关柜主要技术参数2.1 铠装中置移开式交流金属封闭开关设备1. 额定电压 :10kV2. 最高电压 :12kV3. 额定电流 :详见一次系统图4. 额定频率 :50HZ5. 额定峰值耐受电流 :80kA6. 额定绝缘水平 :---柜体及开关柜设备绝缘---对地、相间及普通断口工频耐压值 :42kV---隔离断口间的绝缘冲击耐压值 :48kV---对地、相间及普通断口冲击耐压值 ( 峰值 ):75kV---隔离断口间的绝缘冲击耐压值 ( 峰值 ):85kV7. 温升 :---主回路在额定电流和额定频率下的温升 , 应符合 GB 一 763 《交流高压电器在长期工作时的发热》的规定。

低压配电柜技术规范1.总则1。

1本规范书提出最低限度的技术要求，未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，制造厂商保证提供符合本规范书和有关最新标准的高质量产品. 包括技术指标、性能、结构、试验以及资料交付和技术文件等要求。

1。

2本规范书所使用的标准，如与需方报执行的标准发生矛盾时按较高标准执行。

2.设备规范2.1名称：高级型低压固定式开关柜2。

2型号:GGD型2。

3电气参数2。

3.1绝缘水平和额定工作电压a.主电路绝缘水平：工频2500V(1分钟）;b.主电路额定工作电压:交流400V；660V；c.频率:50HZ。

2。

3.2辅助电路额定工作电压a.交流：400V、230V;2。

3。

3额定电流a．母线额定电流:2500A（MAX）;b．支母线额定电流：1400A。

2。

3。

4额定短时耐受电流a.主母线结构在规定的试验条件下，1S内所能承受的电流值为100KA(有效值)。

b.中性母线结构在规定的条件下,1S内所能承受的电流值为50KA（有效值）.c.保护接地导体在规定的试验条件下，1S内所能承受的电流值为30KA(有效值）.2.3.5额定峰值耐受电流主母线及支母线结构在规定的试验条件下，所能承受的短路电流峰值140KA.2。

3.6作为保护元件(如断路器熔断器）在额定工作电压和规定的试验条件下的分断能力不应小于主母线的额定短时耐受电流80KA（有效值)。

3。

技术标准3。

1引用标准《低压成套开关设备和控制设备》 GB7251-2005试验依据标准：GB7251.3—2006 注：低压成套开关设备和控制设备第三部分;对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求（idt IEC439—3：2001）《塑料燃烧性能实验方法，水平法和垂直法》GB/T2408-1996《电工成套装置的导线颜色》 GB/T2681-1981《电工成套装置中的指示灯和按钮》 GB/T2681—1981《人—机界面标志标识的基本和安全规则，指示器和操作器的编码规则》 GB/T4025—2003《外壳防护等级(IP代码）》 GB4208—1983质量体系符合GB/TI9901—94，ISO9001—94标准.符合IEC—439—1（1985）标准,UTE63—410标准。

低压柜和配电箱技术规范书低压配电设备招标文件贵州安顺安泰房地产开发有限责任公司天河商务港项目低压柜及配电箱（技术规范书）二〇一一年六月1低压配电设备招标文件一. 1、总则1.1 基本要求1.1.1 本技术条件书适用于贵州安顺安泰房地产开发有限责任公司天河商务港项目工程招标，它包括低压配电设备的供货、安装、调试供电、工程验收与维保运行等方面的要求。

1.1.2 本技术条件书提出的是基本限度的技术要求，并未对一切技术细节做出规定，也未充分引用有关标准和规范条文，投标方应保证提供符合本枝术规范书和标准的优质产品及施工组织措施。

1.1.3 发包方有权拒绝任何不按本技术文件要求而提供的设计、设备、材料和工艺，任何不按此要求的工程承包将承担废标的风险；同时也有权通知工程承包方将不适合的设备、材料和安装工程拆除和更换，一切费用由工程承包商负担。

对被拒绝的项目，不可用作导致工程承包方不能按时完成的理由。

1.1.4 除非特别说明，投标单位在投标方案中所提供的所有产品、仪器、工具、附件等均视为包含在对本项目的供货价格中，该报价应包含工程实施过程中所有可能发生的费用。

投标单位要明确承诺对相关产品所涉及的售后服务责任，所涉及的有关服务、培训费用和其它相关费用纳入总报价并加以说明。

1.1.5 在签定合同之后，建设方有权提出因规范标准和设计变更而产生的一些补充要求，具体项目发生时双方共同商定。

1.1.6 施工方应是机电工程专业承包认证企业，应具有丰富的建筑变、配电系统工程施工、调试验收，运行维护经验，并能提供近5年变、配电施工的类似规模并都已成功可靠运行5年以上的业绩。

1.1.7 本工程为交钥匙工程（即由中标人负责设备采购、安装、调试供电及组织验收等等）。

1.2 工程实施的主要枝术标准和规范1．招标货物采购清单2低压配电设备招标文件第一部分低压柜技术规范书1. 概述1.1. 本部分为金元大酒店及办公大楼的低压配电设备招标文件的技术规范。

电气高低压配电柜安装规范1.安装前检查准备情况安装前，监理工程师和甲方工程师应检查通道是否畅通，必要时请总承包商搭建一条简单的运输通道与各安装点连接，施工现场的布置应符合安装要求。

安全文明的建设。

同时，应检查安装单元施工设备的布置状态，并敦促安装单元检查施工设备，以确保其状况良好。

在高压设备到达现场之前，配电室，沟槽和基础槽钢应已完全完成。

1）配电室配电室：在建造配电室之前，应将建造配电室所需的详细图纸移交给施工方（合同签订后两周内，务必确认位置）图纸的内容，内容和完成时间）在配电室的建设过程中，我方或合作单位的技术人员应在现场进行监督，以免出现施工错误。

（建造配电室大约需要2周）2）基础：槽钢的放置应与配电室中预留的设备风道相对应，并且设备与墙壁之间的最小距离应清晰（距离太近，设备门无法打开）。

（焊接槽钢大约需要2天，我们的技术人员必须在场指导）设备到达现场：3）如果未建配电室和地基，则设备必须有存放地点（以防雨淋或提供必要的防雨材料）。

2.安装2.1每个配电室的门窗必须密闭，并保持房间清洁。

2.2配电盘已牢固安装。

板上的设备与每个组件牢固连接。

2.3面板和机柜的接地要牢固。

配有电器的可打开托盘和橱柜门应通过软线可靠地连接到接地的金属框架。

2.4接线盒应牢固安装并关闭。

安装位置应易于检查。

连续安装时，应整齐排列。

2.5配电盘中的配线应水平和垂直，螺钉不得松动，且导线末端接触良好。

2.6磁盘中的组件是固定且可靠的，不会松动，并且触点没有氧化和毛刺。

2.7次级电路的连接器应由铜制品制成。

接线的具体要求：2.7.1电路连接（螺栓连接，插拔，焊接等）应牢固可靠。

2.7.2电缆芯线和配套线的末端应标明其圈号；数字应正确，字迹清晰，不易褪色。

2.7.3接线整齐，清晰，美观；电线绝缘良好，没有损坏。

2.7.4机柜或机柜中的电线不应有接头。

2.7.5每个接线板每侧的接线通常是一根，不超过两条。

2.8次级电路的带电体在400V以下和带电体与地面之间的电气间隙应不少于4mm。

低压配电箱技术规范工程名称：**广场二期高低压配电工程1、总则1.1、投标方应仔细阅读包括本技术条件书在内的招标文件中阐述的全部条款，投标方提供货物的技术规格应符合招标文件提出的要求。

答：满足要求1.2、本技术标书要求的工作范围包括：招标设备的设计、制造、工厂检验、包装、运输和现场技术服务。

答：满足要求1.3、本技术标书的目的不是列出设备的全部细节，但投标方应提供高质量的、完整的投标设备及其附件，以满足本技术标书的要求及工程设计、制造标准。

答：满足要求1.4、本技术条件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本技术条件和有关国家标准的优质产品。

答：满足要求1.5、要求投标方所提供设备制造厂应获得ISO9001资格认证和3C强制性认证。

答：满足要求1.6、如果需方没有以书面形式对本技术条件提出异议，则意味着投标方提供的设备完全符合本技术条件和国家标准的要求；如有异议，不管多么微小，都应在投标书中以“对技术条件的意见和同技术条件的差异”为标题的专门章节中说明。

答：满足要求2、货物需求表：详见商务部分。

主要规格型号等信息如下答：满足要求3、产品技术条件3.1 使用环境条件答：满足要求3.2 技术条件3.2.1 配电箱额定工作电压电压：380V；答：满足要求3.2.2 额定频率：50Hz；答：满足要求3.2.3 额定电流：100A-200A；答：满足要求3.2.4 额定短路开断电流：10kA答：满足要求3.2.5箱内进线及出线均装低压氧化锌避雷器。

答：满足要求3.2.6箱内进出线均装有隔离刀闸，出线装有漏电开关（额定电流按下表选择）。

答：满足要求3.2.7箱内装有有无功电能计量装置及固定补偿电容。

答：满足要求3.2.8箱内电器元件采用国内中高端品牌。

答：满足要求3.2.9箱内装有相母排及N、PE排，材质为铜排。

答：满足要求3.2.10额定绝缘水平：主回路工频耐压2.5KV/min，辅助回路工频耐压2KV/min，并无击穿、闪络等现象。

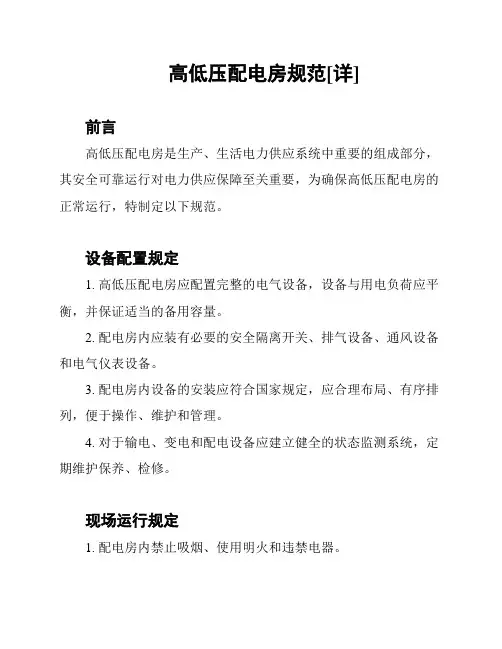

高低压配电房规范[详]
前言
高低压配电房是生产、生活电力供应系统中重要的组成部分，其安全可靠运行对电力供应保障至关重要，为确保高低压配电房的正常运行，特制定以下规范。

设备配置规定
1. 高低压配电房应配置完整的电气设备，设备与用电负荷应平衡，并保证适当的备用容量。

2. 配电房内应装有必要的安全隔离开关、排气设备、通风设备和电气仪表设备。

3. 配电房内设备的安装应符合国家规定，应合理布局、有序排列，便于操作、维护和管理。

4. 对于输电、变电和配电设备应建立健全的状态监测系统，定期维护保养、检修。

现场运行规定
1. 配电房内禁止吸烟、使用明火和违禁电器。

2. 运行时应不断监测设备状态、温度、电参数等，并及时处理异常情况。

3. 配电房进出口要保证畅通无阻，门窗应保持完好，配电设备周围禁止堆放杂物，便于操作和维护。

4. 配电房内应保持干燥、清洁、整洁和通风状态。

应急措施规定
1. 配电房应设置灭火器材和控制用电箱，在发生火灾等紧急情况时必须立即采取有效措施应对，必要时应报警和启动应急预案。

2. 配电房周围应保持安全距离，应设置疏散通道和安全标识，保障人员安全撤离。

结语
以上规定是保障高低配电房运行的最基本的措施，希望广大使用者认真遵守，确保用电安全。

高低压配电柜安装规范1.安装前对准备工作的检查在安装前，监理工程师及甲方工程师要检查进场道路是否畅通，必要时要求要求总包单位修建简易运输通道与各安装点连接，施工场地布置应满足安全文明施工的要求。

同时还应检查安装单位的施工机具安排状况，督促安装单位对施工机具进行检查，确保状态良好。

高压设备到达现场前，配电室、地沟、基础槽钢应已完全竣工1)、配电室配电室:配电室施工前，要将建配电室所需的详细图纸交予施工方(合同签订后2周内，重点要落实客户对图纸的位置、内容、完成时间确认)，并且在配电室建设过程中，我方或协作单位的技术人员要在现场监督，避免施工错误。

(配电室建设大约需2周左右)2)、地基:槽钢安放位置要与配电室预留的设备风道相对应，设备离墙的最小距离要明确(距离太近，设备的柜门打不开)。

(槽钢焊接大约需2天，我方技术人员必须到场指导)设备到达现场:3)、若配电室、地基若未建好，设备要有存放位置(要防雨或提供必要的防雨材料)。

2.安装2.1各配电房门窗须严密，房内清洁。

2.2配电盘安装稳固。

盘内设备与各构件间连接牢固。

2.3盘、柜的接地应牢固良好。

装有电器的可开启的盘、柜门，应以软导线与接地的金属构架可靠地连接。

2.4端子箱安装应牢固，封闭良好，安装位置应便于检查，成列安装时，应排列整齐。

2.5配电盘内布线要横平竖直，螺丝不能有松动，线头接触良好。

2.6盘内各元件固定可靠无松动，触头无氧化，无毛刺2.7二次回路的连接件均应采用铜质制品。

结线的具体要求:2.7.1电气回路的连接(螺栓连接、插接、焊接等)应牢固可靠。

2.7.2电缆芯线和所配导线的端部均应标明其回路编号;编号应正确，字迹清晰且不易脱色。

2.7.3配线整齐、清晰、美观;导线绝缘良好，无损伤。

2.7.4盘、柜内的导线不应有接头。

2.7.5每个端子板的每侧接线一般为一根，不得超过两根。

2.8 400伏及以下的二次回路的带电体之间或带电体与接地间，其电气间隙不应小于4毫米。

1．施工安装前,勘测施工现场必须具备设备的运输通道，地下室有挂接照明,通风设备的电源点、安装设备的电房土建（含设备坑道、基础槽钢、接地网、粉刷防虫漆、电缆坑沟和门窗等）已完工并清扫干净。

2．设备的运输：a．设备在运输、装卸的过程中，设专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确.起吊过程中，在吊臂及吊物下方严禁任何人员通过或逗留。

吊起的设备不得在空中长时间停留。

b．对运输道路的桥梁、涵洞、沟道、路基下沉、路面松软及上方的电力、通信线应有了解和注意处理。

c．对运输、装卸中使用的铁通、木杆、链条、链条葫芦、滑轮夹头、卡环和起重钢丝绳等必须作严格检查。

3．在焊接电柜时,周围5米范围内,应清除易燃、易爆物品，确实无法清除时,必须采取可靠的隔离或防护措施。

4．使用电钻、切割机、弯巴机、液压钳、冲孔机等机具前，必须认真细致地检查，操作过程应严格按使用规范。

电动工具注意防止漏电，运行中严禁用手脚接触机具的转动部分。

5．高、低压配电柜的安装：a．应严格按设计图纸和技术交底要求施工,发生疑问、现场和设备与图纸不相符时，应停止安装，在与设计人员或项目负责人得到解决方案后方可继续进行。

b．有下列情况之一不得搬运开关设备：隔离开关、闸刀型开关的刀闸处在断开位置时；断路器、气动低压断路器、传动装置以及有返回弹簧或自动释放的开关在合闸位置和未锁好时.c．检查柜盘的漆层完整、无损伤、柜盘上的表计、操作按纽、开关手柄等无残损。

所有附件和相关证书资料齐全。

d．在调整开关设备及传动装置时，必须有防止开关意外脱扣伤人的可靠措施,施工人员必须避开开关可动部分的动作空间。

对于液压、气动及弹簧操作机构,严禁在有压力或弹簧储能的状态下进行拆装或检修工作.e．所安装的设备在安装地点拆箱后,应立即将箱板等杂物清理干净,以免阻塞通道或钉子扎脚。

f．柜盘在撬动就位时人力应足够，指挥应统一，狭窄处应防止挤伤。

g．柜盘底加垫时不得将手伸入底盘,单面盘并列安装时应防止靠盘时挤伤手。

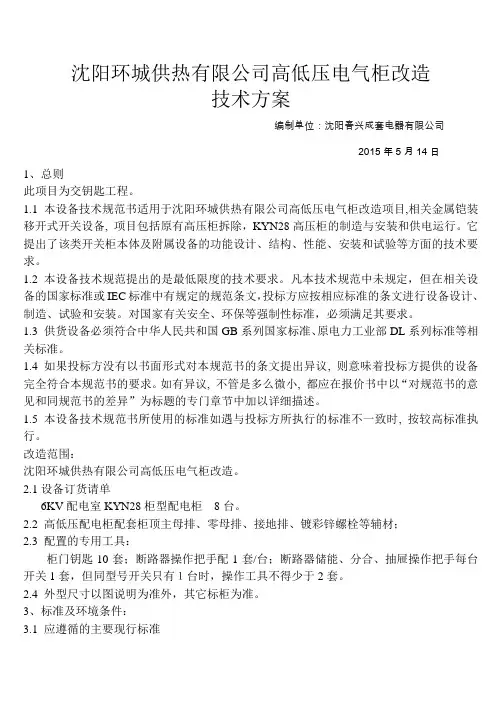

沈阳环城供热有限公司高低压电气柜改造技术方案编制单位：沈阳春兴成套电器有限公司2015年5月14日1、总则此项目为交钥匙工程。

1.1 本设备技术规范书适用于沈阳环城供热有限公司高低压电气柜改造项目,相关金属铠装移开式开关设备, 项目包括原有高压柜拆除，KYN28高压柜的制造与安装和供电运行。

它提出了该类开关柜本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术规范提出的是最低限度的技术要求。

凡本技术规范中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.3 供货设备必须符合中华人民共和国GB系列国家标准、原电力工业部DL系列标准等相关标准。

1.4 如果投标方没有以书面形式对本规范书的条文提出异议, 则意味着投标方提供的设备完全符合本规范书的要求。

如有异议, 不管是多么微小, 都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.5 本设备技术规范书所使用的标准如遇与投标方所执行的标准不一致时, 按较高标准执行。

改造范围：沈阳环城供热有限公司高低压电气柜改造。

2.1设备订货请单6KV配电室KYN28柜型配电柜8台。

2.2 高低压配电柜配套柜顶主母排、零母排、接地排、镀彩锌螺栓等辅材；2.3 配置的专用工具：柜门钥匙10套；断路器操作把手配1套/台；断路器储能、分合、抽屉操作把手每台开关1套，但同型号开关只有１台时，操作工具不得少于2套。

2.4 外型尺寸以图说明为准外，其它标柜为准。

3、标准及环境条件：3.1 应遵循的主要现行标准GB3906-91 3～35kV交流金属封闭开关设备D403-91 10～35kV户内真空断路器订货技术条件DL/T593-1996 高压开关设备的共用订货技术条件SD318-89 高压开关柜闭锁装置技术条件DL/T404-1997 户内交流高压开关柜订货技术条件IEC298-1990 1kV以上52kV及以下交流金属封闭开关设备和控制设备GB50171-92 电气安装工程盘、柜及二次回路结线施工及验收规范以及其它相关标准。

② 投标单位对低压成套配电设备中主开关选型理由应有一定的说明，并要求以实例进行阐述；
(3)连锁要求
① 母线联络开关均为手动合闸和跳闸。
② 两路受电开关和母联开关三者同时只允许其中两个合闸。在已有两个合闸的情况下，第三个须被控制为禁止合闸。
③ 市电与发电机切换开关以市电为主。市电失电时发电机启动，发电机开关进线端得电自动合闸；市电恢复后，发电机开关失压脱扣，经延时候，市电开关自动合闸。
序号
参数
参数值
1
极限分断电流（Icu）
Icu=80KA
2
使用分断电流（Ics）
Ics=100％Icu
3
短时耐受电流（Icw）
Icw(1s)≥65kA
4
短路分断时间
≤30ms
5
保护
三段保护
6
操作方式
电动操作
7
其它
④ 塑壳开关的品牌、型号须按下表选择：
塑壳空气断路器品牌
ABB
塑壳空气断路器型号
T系列
⑤ 塑壳开关的性能参数需满足下表：
④GB/T3906-1991《3～35kV交流金属封闭开关设备通用技术条件》；
⑤GB/T4208-1984《外壳防护等级（IP代码）》；
⑥GB/11022-1989《高压开关设备通用技术条件》；
⑦GB/11033-1989《26/35kV及以下电力电缆附件基本技术要求》；
⑧GB/T4109《高压套管技术条件》；
B.进线、出线必须满足图纸设计的电缆连接，电气连接套管和操作机构均为焊接，不得采用任何密封圈，保证漏气率< 0.01%。
C.电缆连接采用屏蔽式进口硅橡胶全密封电缆头。开关柜应具有20年完全免维护的使用寿命。

1 总则1.1 本设备技术规范适用于400V低压开关柜设备，提出了该设备的功能、设计、结构、性能、安装和试验等方法的技术要求。

动力配电箱的技术要求亦参照本规范执行。

1.2 本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节做出规定，也未充分引述有关标准和规范条文，卖方应提供符合国家标准和本技术条件要求的优质产品。

1.3如果卖方没有以书面对本技术规范的条文提出异议，则意味着卖方提供的设备（或系统）安全符合本技术规范的要求。

如有异议，不管是多少微小，都应在报价书中的以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。

1.4本设备技术规范书所使用的标准如遇与卖方所执行标准不一致时，按较高标准执行。

1.5本设备技术规范经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6 供方应获得ISO9000（GB/T19000）资格认证书或具备等同质量认证证书，提供的产品必须通过国家强制安全认证，即CCC（China Compulsory Certification），并有3C认证检验报告、两部鉴定文件或等同有效的证明文件。

对于新产品，必须经过桂网试运行，并通过产品鉴定。

2 标准规范2.1合同设备包括卖方向其他厂家购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特别说明，将包括在投标期内有效的任何修正和补充。

2.2除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会（IEC）标准以及国际单位制（SI）标准。

如采用合资或合作产品，还应遵守使用方国家标准，当上述标准不一致时按高标准执行。

2.3本条款所指定的标准应作为设计制造的依据，采用的标准必须是最新版本，如果标准间出现冲突，应按高标准执行。

本合同必须遵照执行的技术规范如下（但不限于此）：《低压开关设备和控制设备》GB/T14048.1-93《低压设备和控制设备》GB1408-93《低压成套开关设备》GB7251-87《低压抽出式成套开关设备》JB/T9661《低压成套开关设备和控制设备》IEC439-1《低压电器防护等级》GB4942.2-85《电测量仪表装置设计技术规程》SDJ9-87《导体和电器选择设计技术规定》SDGJ142.4上述法则和标准提出了最基本要求，如果根据卖方的意见并经用户接受，使用优于或更为经济的设计或材料，并能使卖方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可以由卖方超越。

k V低压配电柜技术规范书公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-***************** 10MW并网光伏发电工程0.4kV低压配电柜招标文件技术规范书*****************研究院二零一二年九月目录0.4kV低压配电柜供货需求表1、由于目前本工程初步设计尚未审查，技术规范书中技术参数及配置有可能根据初设审查意见进行调整，生产厂家接到买方正式通知后方可生产。

3、签协议时，需带上满足施工图设计深度的总装图和基础安装尺寸图（电子版及纸介质版）。

1 总则(1)本技术规范书适用于***************** 10MW并网光伏发电工程变电站0.4kV低压配电盘。

它提出了对该设备的功能设计、结构、安装和试验等方面的技术要求。

(2)本技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和技术规范的条文。

卖方应提供符合本技术规范书、国家相关标准和IEC标准的优质产品。

(3)本技术规范书所使用的标准如与卖方所执行标准不一致时,应按水平较高标准执行。

(4)如果卖方没有以书面形式对技术规范书的条文提出异议,则认为卖方提供的产品完全符合本技术规范的要求。

(5)本技术规范书经买卖双方确认后作为合同的技术附件,与合同正文具等同法律效力。

随合同一起生效。

(6)本技术规范书未尽事宜,双方协商确定。

2 项目概况本项目工程位于青海省海南藏族自治州共和县恰不恰镇境内，该镇位于青海南山南麓，共和盆地东部，拟建场址距共和县15km。

本项目为10MWp光伏发电并网工程。

3 项目建设环境条件1）场址用地条件：场区平均海拔高度为2928m。

2）交通运输条件：本项目工程位于青海省海南藏族自治州共和县恰不恰镇境内，该镇位于青海南山南麓，共和盆地东部，拟建场址距共和县15km，场址西距G214国道300m，场区周边有乡村道路穿过，交通方便。

3）气象条件：共和县气象站常规气象统计表（1971-2007年）4 适用技术标准GB7251.1~2 《低压成套开关设备》IEC439(1982) 《低压成套开关设备和控制设备》GB/T14048.1-2006 《低压成套开关设备及控制设备总则》GB/T14048.4-2003 《》GB/T14048.5-2001 《》JB794 《电机电器和变压器用绝缘测量耐热分级》IEC-470 《交流接触器》GB4208-2008 《》CECS49-93 《低压成套开关设备验收规程》GB2423.4 《电工电子产品基本环境试验规程》GB9466 《低压成套开关设备基本试验方法》GB/T 4205 《人机界面（MMI）——操作规则》GB/T 2681 《电工成套装置中的导线颜色》GB/T 3047.1-1995 《高度进制为20㎜的面板、架和柜的基本尺寸系列》GB/T 14285-2006 《继电保护和安全自动装置技术规程》GB/T 50063-2008 《电力装置的电测量仪表装置设计规范》国电调[2002]138号文关于印发《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》国调[2005]222 号《国家电网公司十八项电网重大反事故措施》（试行）及《继电保护专业重点实施要求》所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准其它有关的现行标准。

滦平建龙矿业有限公司朱日和铜业有限公司电气设备技术规范书甲方：滦平建龙矿业有限公司朱日和铜业有限公司设计单位：烟台金建工程设计有限公司2012年12月一．总则1．一般要求：本技术规范书适用于“滦平建龙矿业有限公司水源井与采矿区10KV高压配电系统”和“朱日和铜业有限公司9线井下中央变电所高低压配电系统”的电气设备规格型号、功能设计、制造、运输、安装、实验与调试、投入利用、技术培训等技术要求。

本技术规范书提出的是最低限度的技术要求。

凡本技术规范书未规定，但在相关设备的国家标准、行业标准或IEC标准中有规定的规范条文，按上述标准条文中的最高技术要求执行。

供货方须提供高低压电气设备（包括配电自动化系统）及配套部件详细供货清单，清单中依次说明规格型号、数量、生产厂家等内容。

供货方接受甲方代表参加工厂监造和见证明验。

属于整套设备运行和施工所必需的部件，即便本技术规范书未列出或数量不足，供货方仍须补足。

供货方技术人员有义务对甲方运行和保护人员进行必要的技术培训。

高低压柜体颜色：计算机灰。

本技术规范书经买、卖两边确认后作为定货合同的技术附件，与合同正文具有同样的法律效劳。

2．滦平建龙矿业现场利用环境条件：海拔高度：＜800m；气温：全年极端最高气温：+℃；全年极端最低气温：℃；最热月平均气温：℃；年平均相对湿度：60%；地震大体烈度：7度；户外污秽品级：IV级；安装地址：户内；系统运行条件：a) 额定运行电压：10KV；b) 最高运行电压：12KV；c) 额定频率：50Hz；d) 系统中性点接地方式：10KV系统为中性点不接地系统。

3．朱日和铜业现场利用环境条件：安装地址：9线井下+645m水平中央变电所内；年平均相对湿度：80%；地震大体烈度：7度；系统运行条件：a) 额定运行电压：10KV；b) 额定频率：50Hz；c) 系统中性点接地方式：10KV系统为中性点不接地系统；380V系统为中性点不接地系统。

XX综合楼高、低压配电房机电设备安装技术规范书XX公司XX年XX月目录1、概述 (2)2、安装技术要求 (2)3、工程现场调测和验收 (7)4、安装工程量配置清单及预算报价表 (7)5、培训 (7)6、保修期 (7)7、工程技术资料 (8)8. 工程业绩资料 (8)9、结算及履约 (8)1、概述本项目为XX综合楼附属楼一楼电力机房电力设备安装项目，此次设备安装工程施工内容主要包括：2台1600KVA变压器的安装，一套高压开关柜的安装（含直流屏/控制屏的安装），一套低压配开关柜的安装，小型土建配套项目（电缆沟、电缆井、开关柜底座、接地网制作与安装、绝缘胶垫、机房地面和墙面及天面装修等），高、低压电源线布放和割接，系统二次控制回路的连接布放、系统接地安装，供电系统高、低压计量装置安装及与供电单位缴费（表计装置费用和高可靠性费）、协调及验收等相关工作，具体施工内容见设计图和工程量清单。

2、安装技术要求2.1 国标、行标及企业标准10KV及以下变电所设计规范（GB50053-1994）供配电系统设计规范（GB50052-1995）城市中低压配电网改造技术规定（DL/T599-2005）电力工程电缆设计规范（GB50217-94）架空配电线路设计技术规程（SDJ206-87）电力设备接地设计技术规程（SDJ8-79）国际《电气装置安装工程施工及验收规范》（相关条款）；《通信局（站）电源系统总技术要求》YD/T 1051-2000《通信电源设备安装设计规范》YD/T 5040-2005；《通信局(站)防雷与接地工程设计规范》YD 5098-2005；《中移动企标通信枢纽楼电源系统总体技术要求》QB-W-017-2008；《建筑内部装修设计防火规范》GB5022-942.2安装内容及技术要求基本要求2.2.1. 此次项目安装设备主要包括但不限于以下内容：2台1600KVA变压器的安装，一套高压开关柜的安装（含直流屏/控制屏的安装），一套低压配开关柜的安装，小型土建配套项目（电缆沟、电缆井、开关柜底座、接地网制作与安装、绝缘胶垫、机房地面和墙面及天面装修等），高、低压电源线布放和割接，系统二次控制回路的连接布放、系统接地安装，供电系统高、低压计量装置安装及与供电单位缴费（表计装置费用和高可靠性费）、协调及验收等相关工作；并对原高压供电线路进行割接至新的高压供电系统和原低压负载割接至新的低压供电系统等。

技术规范一、基本要求1）投标人的企业应通过ISO9000系列质量体系认证。

2）投标产品应具有国内权威机构颁发的“型式试验证书”、投标产品应通过“3C”认证。

二、环境条件1）环境温度：－5℃~+40℃,最高月平均温度不大于35℃。

2）相对湿度：月平均值不大于90％。

3）饱和蒸气压：日平均值不大于2.2×10-3Mpa4）月平均值不大于1.8×10-3Mpa5）海拔高度：≤2000m6）地震裂度：≤7度三、采用标准GB7251-2005；JB/T9661-1999；IEC439；IEC947-1四、结构要求1）低压柜型式：交流低压配电柜。

低压断路路器选用不低于设计文件参考型号的产品。

2）投标人所提供低压柜外形尺寸必须符合设计图纸要求，并满足该工程现场运输、安装条件，外形尺寸不能与设计图纸有差异。

3）设计图纸所提供的设备型号及主要电器元件型号参见调设备选型表。

选用设备必须满足设计的技术要求，符合进网条件，并确保通过供电部门验收认可。

4）低压柜外壳要求使用优质板材，其板材材质、品牌及厚度、生产厂家，投标人必须在标书中说明，并达到国家有关技术要求，完整的开关柜应有足够的强度保证在承受运输、运行和短路条件下所有的应力不被破坏，设计提供可移动的起吊搬运手段；开关柜内部设备布置应合理，符合性能要求，框架内应留有足够的空间以便于检修，外壳的防护等级应不低于IP30；5）开关柜的铜母线应选用高电导率铜排连续焊接和螺栓连接，铜母线均外加绝缘措施；所有螺栓连接的主母线和母线引接接头应镀银（如镀其他材质，须在标书中说明），当采用螺栓连接时，应使螺栓孔四周的初始压力在母线温度从标准环境温度到全负荷电流额定温度的服务寿命期内维持不变；主母线支架及母线绝缘材料应具有低吸潮性，在设备使用期内严禁降低设备、机械、介质强度；所有导线应能耐受与连接断路器最大开断电流相当的电流；柜体采用三相五线制，中性母线应完全绝缘，所有设备的接线应能承受电气耐压等试验及拉合振动试验。
